FIAT FIORINO 2018 Drift- och underhållshandbok (in Swedish)

Innebörd Åtgärd
rödSÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
(berörda versioner och marknader)
Varningslampan tänds med ett fast sken när fordonet står stilla
och säkerhetsbältet inte är fastspänt på förarsidan eller
passagerarsidan (berörda versioner och marknader).
Denna varningslampa tänds och blinkar, samtidigt som en
ljudsignal hörs (summer) när fordonet är i rörelse,
säkerhetsbältena för förarplatsen och passagerarplatsen
(berörda versioner och marknader) inte är ordentligt fastspända
då fordonet är i rörelse.Ljudvarning (summer) för S.B.R.-systemet (Seat Belt
Reminder) kan endast uteslutas av Fiats servicenät.
På vissa verisoner går det att återaktivera systemet även
via inställningsmenyn.
rödFUNKTIONSFEL PÅ VÄXELLÅDAN
(berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan
men den ska slockna igen efter några sekunder.
Varningslampan börjar blinka (tillsammans med meddelandet
som visas på displayen och en ljudsignal) när det uppstått ett
funktionsfel på växellådan.
Varningslampan kan tändas även om växellådan överhettas efter
en särskilt tung användning. I så vall sker en begränsning av
motorprestandan.Vid ett funktionsfel på växellådan, kontakta så snabbt
som möjligt Fiats servicenät för en kontroll av systemet.
49

Innebörd Åtgärd
röd
rödMOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
När tändningsnyckeln vrids till läget MAR tänds varningslampan,
men den ska släckas igen efter några sekunder. Varningslampan
tänds när motorn överhettas.
Displayen visar ett särskilt meddelande.Vid normal körning: stanna fordonet, stäng av motorn
och kontrollera att vattennivån i behållaren inte är lägre än
MIN-märket. Vänta i detta fall tills motorn svalnar, öppna
sedan locket långsamt och försiktigt. Fyll på kylvätska
och se till att den står mellan referensmarkeringarna MIN
och MAX på själva behållaren. Gör en visuell kontroll för
att se om det finns eventuella läckor. Om varningslampan
skulle tändas igen vid nästa uppstart, kontakta Fiats
servicenät.
Vid en tung användning av bilen (till exempel vid en
bogsering av släp i uppförsbackar eller med fullastat
fordon): sakta ner och, om varningslampan förblir tänd,
stoppa fordonet. Stanna till under 2 till 3 minuter, håll
motorn igång och lätt accelererad för att underlätta en
mer aktiv cirkulation av kylvätskan och stäng därefter av
motorn. Kontrollera att vätskenivån är korrekt enligt
beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning bör man
hålla motorn igång och lätt accelererad i några minuter
innan den stängs av.
rödOTILLRÄCKLIG BATTERILADDNING
När tändningsnyckeln vrids till läget MAR tänds varningslampan,
men den ska släckas igen så fort motorn startar (med motor på
tomgång tillåts kort fördröjning av släckningen).
På vissa utförande visar displayen ett motsvarande meddelande.Om varningslampan förblir tänd, kontakta omedelbart
Fiats servicenät.
50
LÄR KÄNNA INSTRUMENTPANELEN

Innebörd Åtgärd
rödOTILLRÄCKLIGT TRYCK - GAMMAL OLJA
När tändningsnyckeln vrids till MAR tänds varningslampan men
ska slockna igen så fort som motorn startats.
Fast sken: Motoroljans tryck är för lågt.
Varningslampan tänds med fast sken på displayen tillsammans
med ett meddelande som visas (berörda versioner och
marknader) när systemet känner av att motoroljetrycket är lågt.
37)
VARNINGSLAMPAN TÄNDS MED ETT BLINKANDE SKEN:
Dålig motorolja
(endast för Multijet-versioner)
Varningslampan tänds och blinkar samtidigt som ett meddelande
visas på displayen (berörda versioner och marknader) när
systemet känner av en försämrad motorolja.
När varningslampan blinkar, betyder inte detta att det är fel på
bilen, utan att den normala användningen av bilen har lett till att
man behöver byta motorolja. Om oljan inte byts och man når
den andra tröskeln för försämring, tänds även varningslampan
på instrumentpanelen och motorns funktion begränsas till 3
000 varv/minut.
Om oljan i alla fall inte byts och man då når en tredje
försämringsnivå för oljan, begränsas motorn till 1 500 varv/minut
för att undvika skador.Vänd dig till Fiats servicenät så snart som möjligt.
9)
Kom ihåg att motoroljan förbrukas snabbare om:
- Främst stadskörning med fordonet, vilket gör att DPF-
filtrets regenerering sker oftare`.
– Fordonet används för korta sträckor, vilket medför att
motorn aldrig når maxtemperaturen.
- Regenereringen ofta avbryts, vilket signaleras genom att
DPF-lampan tänds.
rödLÄGSTA MOTOROLJENIVÅ
När tändningsnyckeln vrids till läget MAR tänds varningslampan
men den ska slockna igen efter några sekunder.
Varningslampan tänds på instrumentpanelen när motoroljans
nivå går ner under det förutsedda minimivärdet.
På vissa versioner visar displayen motsvarande meddelande.Återställ korrekt motoroljenivå (se avsnittet “Nivåkontroll” i
kapitlet “Underhåll och skötsel”).
51

Innebörd Åtgärd
rödDÖRRARNA DÅLIGT STÄNGDA
Varningslampan tänds, på vissa versioner, när en eller flera dörrar
eller bagageutrymmet inte är riktigt stängda.
På vissa utförande visar displayen ett motsvarande meddelande.Kontrollera att alla dörrar eller bagageutrymmet (berörda
versioner och marknader) är ordentligt stängda.
rödFEL PÅ SERVOSTYRNINGEN
När tändningsnyckeln vrids till läget MAR, tänds varningslampan
på kontrollpanelen, men den ska slockna igen efter några
sekunder.
Om varningslampan förblir tänd tillsammans med meddelandet
som visas på displayen och ljudsignalen, fungerar inte
servostyrningen och det krävs betydligt större kraft att styra. Det
är dock möjligt att styra fordonet fortfarande.Kontakta Fiats servicenät.
52
LÄR KÄNNA INSTRUMENTPANELEN

VARNING
34)Om varningslampantänds under körningen (på vissa versioner visas samtidigt ett meddelande på displayen), stanna omedelbart och
kontakta Fiats servicenät.
35)Om varningslampan
inte tänds när tändningsnyckeln vrids till läget MAR eller förblir tänd under körningen, är det möjligt att det finns
ett fel i fasthållningsanordningarna. I detta fall kanske airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller, i mer begränsade
fall, aktiveras på fel sätt. Innan du fortsätter att köra, ska du kontakta Fiats servicenät för omedelbar kontroll av systemet.
36)Funktionsfel på varningslampan
anges genom att varningslampaneller, enligt versionen, ikonentänds med ett fast sken på
displayen. I detta fall kanske varningslampaninte signalerar eventuella fel på fasthållningssystemen. Innan du fortsätter att köra, ska du
kontakta Fiats servicenät för omedelbar kontroll av systemet.
37)Om varningslampan
tänds under körningen (på vissa versioner visas ett meddelande samtidigt på displayen), stäng omedelbart av
motorn och kontakta Fiats servicenät.
VARNING
9)Om varningslampan blinkar, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter att lampan först tändes.
Underlåtenhet att följa information som den som anges ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti
upphör att gälla. Kom ihåg att varningslampans tändning inte säger något om mängden motorolja som finns i motorn. Därför behöver du inte
fylla på mer olja i motorn om varningslampan tänds och börjar blinka.
53

Gula varningslampor
Innebörd Åtgärd
orangeFUNKTIONSFEL PÅ INSPRUTNINGSSYSTEMET (Multijet-
versioner) - FUNKTIONSFEL PÅ MOTORNS EOBD-
KONTROLLSYSTEM (bensinversioner)
När du vrider tändningsnyckeln till MAR, tänds normalt
varningslampan, men den ska slockna igen så snart som motorn
startar.
10)
Funktionsfel på insprutningssystemet
(Multijet-versioner)
Om varningslampan förblir tänd eller tänds under körningen,
betyder detta att insprutningssystemet inte fungerar korrekt med
en möjlig prestandaförlust, dåliga köregenskaper och höga
förbrukningar.
På vissa utförande visar displayen ett motsvarande meddelande.Under dessa omständigheter går det att fortsätta att köra
om man undviker tung belastning av motorn eller höga
hastigheter. En långvarig användning av fordonet med
fast tänd varningslampan kan orsaka skador.
54
LÄR KÄNNA INSTRUMENTPANELEN

Innebörd Åtgärd
orangeFunktionsfel på motorstyrenheten EOBD
(bensinversioner)
Den första starten anger att varningslampan fungerar korrekt.
Om varningslampan förblir tänd eller tänds under körningen:
med fast sken: Varnar för ett funktionsfel på bränsle-/
startsystemet som kan medföra höga avgasutsläpp, möjlig
prestandaförlust, dåliga köregenskaper och höga förbrukningar.
På vissa utförande visar displayen ett motsvarande meddelande.
Under dessa omständigheter går det att fortsätta att köra om
man undviker tung belastning av motorn eller höga hastigheter.
En långvarig användning av fordonet med fast tänd
varningslampan kan orsaka skador.
med blinkande ljus: signalerar en möjlig skada på
katalysatorn (se avsnittet "EOBD-system" i kapitlet "Lär känna
din bil"). Om varningslampan blinkar, ska du släppa upp
gaspedalen och låta motorn vara igång med ett lågt varvtal tills
varningslampan slutar att blinka.Om lampan lyser med ett fast sken: kontakta Fiats
servicenät så fort som möjligt. Varningslampan släcks om
funktionsfelet försvinner, men systemet sparar hur som
helst indikationen.
Vid blinkande lampor: fortsätt att köra med en måttlig
hastighet och försök undvika körförhållanden som kan
leda till ytterligare blinkningar. Vänd dig till Fiats servicenät
så snart som möjligt.
orangeFELFUNKTION PÅ ABS-SYSTEMET
När tändningsnyckeln vrids till läget MAR tänds varningslampan,
men den ska släckas igen efter några sekunder.
Varningslampan tänds när systemet inte fungerar eller inte är
tillgängligt. Bromssystemet fungerar fortfarande, men utan stöd
av funktionerna som erbjuds av ABS-systemet.
På vissa utförande visar displayen ett motsvarande meddelande.Kör försiktigt och kontakta Fiats servicenät så fort som
möjligt.
orangeBRÄNSLERESERV
När tändningsnyckeln vrids till läget MAR tänds varningslampan,
men den ska släckas igen efter några sekunder. Varningslampan
tänds när det finns ca. 6/7 liter bränsle kvar i tanken.
Triangeln på höger sida av symbolenindikerar fordonssidan
som öppningen för bränslepåfyllning sitter på.Om varningslampan blinkar betyder det att det finns
funktionsfel på systemet. I detta fall, kontakta Fiats
Servicenät för en kontroll av själva anläggningen.
55

Innebörd Åtgärd
orangeFÖRUPPVÄRMNING AV GLÖDSTIFTEN (Multijet-versioner), FEL
PÅ FÖRUPPVÄRMNINGENS LÖDSTIFT (Multijet-versioner)
Förvärmning av glödstift,
(Multijet-versioner)
När tändningsnyckeln vrids till läget MAR tänds varningslampan
och slocknar igen när glödstiften har nått den bestämda
temperaturen.
OBSERVERA! Vid hög utomhustemperatur kan varningslampan
förbli tänd en knappt märkbar stund.Starta motorn omedelbart efter att varningslampan har
slocknat.
Fel på föruppvärmning av glödstift
(Multijet-versioner)
Varningslampan blinkar om det finns fel på anläggningen för
förvärmning av glödstift
På vissa utförande visar displayen ett motsvarande meddelande.Kontakta Fiats servicenät snarast möjligt.
orangeDET FINNS VATTEN I DIESELFILTRET (Multijet-versioner)
När tändningsnyckeln vrids till läget MAR tänds varningslampan,
men den ska släckas igen efter några sekunder.
Varningslampan
tänds för att signalera att det finns vatten i
dieselfiltret.
På vissa utförande visar displayen ett motsvarande meddelande.11)
56
LÄR KÄNNA INSTRUMENTPANELEN

Innebörd Åtgärd
orangeFUNKTIONSFEL PÅ FIAT CODE-SYSTEMET - FUNKTIONSFEL
LARM (berörda versioner/marknader) - INBROTTSFÖRSÖK
Funktionsfel fordonets skyddssystem Fiat CODE.
Varningslampa tänd med fast sken, med nyckeln på läget MAR,
anger ett möjligt funktionsfel (se “Systemet Fiat Code” i kapitlet
“Lär känna din bil”).
På vissa utförande visar displayen ett motsvarande meddelande.
VARNING! När varningslamporna
ochtänds samtidigt
anger det fel i Fiat CODE-systemet.
Om varningslampan
blinkar när motorn är igång, betyder att
fordonet inte skyddas av motorlåsanordningen (se "Fiat Code-
systemet" i kapitlet "Lär känna din bil").Kontakta Fiats servicenät för att utföra en sparning av alla
nycklar.
Funktionsfel larm
(berörda versioner och marknader)
Om varningslampan
(eller symbol på displayen) tänds anger
detta fel i larmsystemet. På vissa utrustningar visar displayen ett
motsvarande meddelande.Kontakta Fiats Servicenät så snabbt som möjligt.
Inbrottsförsök
Om varningslampan blinkar snabbt, eller om symbolen tänds på
displayen, signalerar att ett stöldförsök känts av. På vissa
utrustningar visar displayen ett motsvarande meddelande.Kontakta Fiats Servicenät så snabbt som möjligt.
57

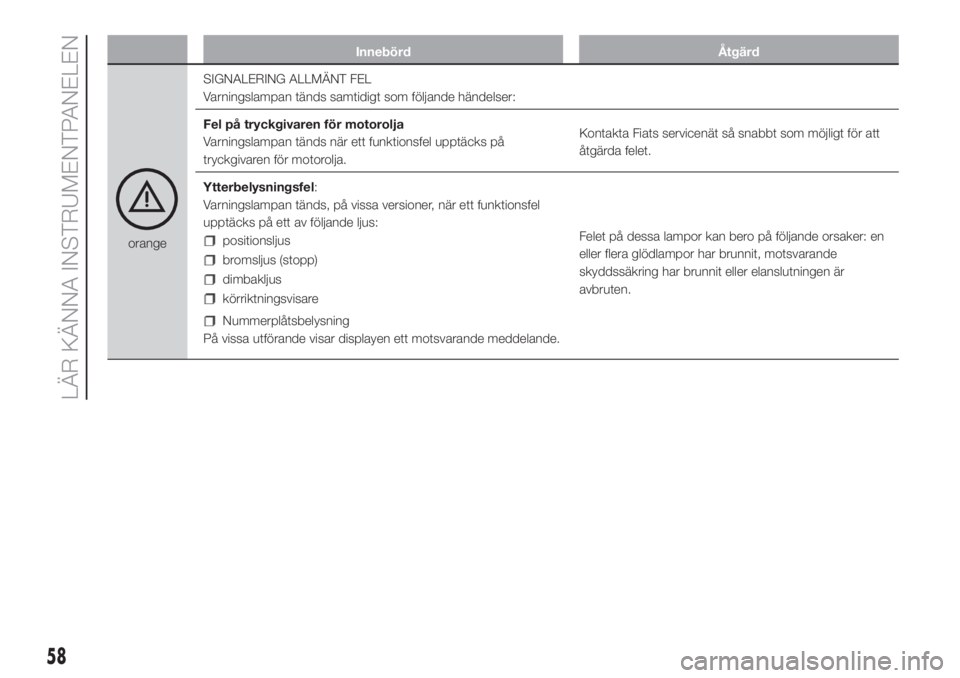

Innebörd Åtgärd
orangeSIGNALERING ALLMÄNT FEL
Varningslampan tänds samtidigt som följande händelser:
Fel på tryckgivaren för motorolja
Varningslampan tänds när ett funktionsfel upptäcks på
tryckgivaren för motorolja.Kontakta Fiats servicenät så snabbt som möjligt för att
åtgärda felet.
Ytterbelysningsfel:
Varningslampan tänds, på vissa versioner, när ett funktionsfel
upptäcks på ett av följande ljus:positionsljus
bromsljus (stopp)
dimbakljus
körriktningsvisare
Nummerplåtsbelysning
På vissa utförande visar displayen ett motsvarande meddelande.Felet på dessa lampor kan bero på följande orsaker: en
eller flera glödlampor har brunnit, motsvarande
skyddssäkring har brunnit eller elanslutningen är
avbruten.
58
LÄR KÄNNA INSTRUMENTPANELEN
