FIAT FIORINO 2018 Kezelési és karbantartási útmutató (in Hungarian)

Izzók
Izzók Típus Teljesítmény Ábra hivatkozás
Távolsági fényszórók H4 55 W E
Tompított fényszórók H4 60W D
Első helyzetjelzők W5W 5 W A
Első irányjelzők PY21W 2IW B
Oldalsó irányjelzők WY5W 5 W A
Hátsó irányjelző PY2IW 21W B
Hátsó helyzetjelző/Ködlámpa P4/21W 4W/21W B
Féklámpa P21W 21W B
Rendszámtábla W5W 5 W C
3. féklámpa
(*)W5W 5 W A
Hátramenet P21W 21W B
Ködfényszórók (egyes változatoknál/piacokon) H1 55 W E
Elülső mennyezeti lámpa billenő burával C 10 W C
Első belső vilátgítás spotlámpával (adott változat/piac
esetében)C10WC
Hátsó mennyezeti lámpatest (egyes változatoknál/
piacokon)C10WC
(*)FIGYELMEZTETÉS Adott változat/piac esetében, a sötétített üveggel szerelt változatokon a teljes lámpaegységet kell kicserélni, mivel az egység lezárt.
129

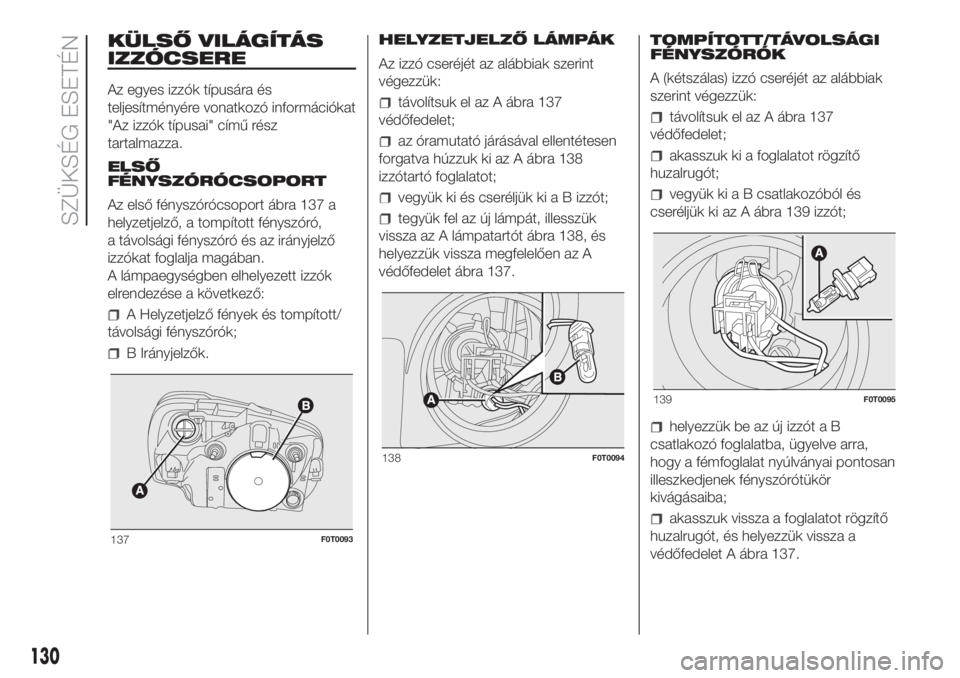

KÜLSŐ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és
teljesítményére vonatkozó információkat
"Az izzók típusai" című rész
tartalmazza.
ELSŐ
FÉNYSZÓRÓCSOPORT
Az első fényszórócsoport ábra 137 a
helyzetjelző, a tompított fényszóró,
a távolsági fényszóró és az irányjelző
izzókat foglalja magában.
A lámpaegységben elhelyezett izzók
elrendezése a következő:
A Helyzetjelző fények és tompított/
távolsági fényszórók;
B Irányjelzők.HELYZETJELZŐ LÁMPÁK
Az izzó cseréjét az alábbiak szerint
végezzük:
távolítsuk el az A ábra 137
védőfedelet;
az óramutató járásával ellentétesen
forgatva húzzuk ki az A ábra 138
izzótartó foglalatot;
vegyük ki és cseréljük ki a B izzót;
tegyük fel az új lámpát, illesszük
vissza az A lámpatartót ábra 138, és
helyezzük vissza megfelelően az A
védőfedelet ábra 137.TOMPÍTOTT/TÁVOLSÁGI
FÉNYSZÓRÓK
A (kétszálas) izzó cseréjét az alábbiak
szerint végezzük:
távolítsuk el az A ábra 137
védőfedelet;
akasszuk ki a foglalatot rögzítő
huzalrugót;
vegyük ki a B csatlakozóból és
cseréljük ki az A ábra 139 izzót;
helyezzük be az új izzót a B
csatlakozó foglalatba, ügyelve arra,
hogy a fémfoglalat nyúlványai pontosan
illeszkedjenek fényszórótükör
kivágásaiba;
akasszuk vissza a foglalatot rögzítő
huzalrugót, és helyezzük vissza a
védőfedelet A ábra 137.
137F0T0093
138F0T0094
139F0T0095
130
SZÜKSÉG ESETÉN

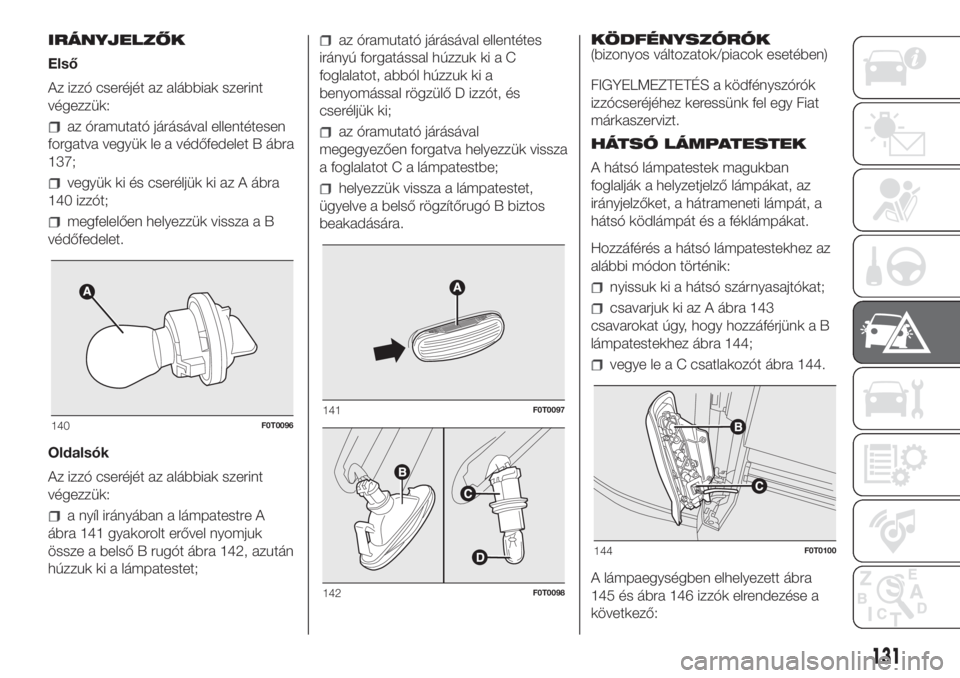

IRÁNYJELZŐK
Első
Az izzó cseréjét az alábbiak szerint
végezzük:
az óramutató járásával ellentétesen
forgatva vegyük le a védőfedelet B ábra
137;
vegyük ki és cseréljük ki az A ábra
140 izzót;
megfelelően helyezzük vissza a B
védőfedelet.
Oldalsók
Az izzó cseréjét az alábbiak szerint
végezzük:
a nyíl irányában a lámpatestre A
ábra 141 gyakorolt erővel nyomjuk
össze a belső B rugót ábra 142, azután
húzzuk ki a lámpatestet;
az óramutató járásával ellentétes
irányú forgatással húzzuk ki a C
foglalatot, abból húzzuk ki a
benyomással rögzülő D izzót, és
cseréljük ki;
az óramutató járásával
megegyezően forgatva helyezzük vissza
a foglalatot C a lámpatestbe;
helyezzük vissza a lámpatestet,
ügyelve a belső rögzítőrugó B biztos
beakadására.KÖDFÉNYSZÓRÓK
(bizonyos változatok/piacok esetében)
FIGYELMEZTETÉS a ködfényszórók
izzócseréjéhez keressünk fel egy Fiat
márkaszervizt.
HÁTSÓ LÁMPATESTEK
A hátsó lámpatestek magukban
foglalják a helyzetjelző lámpákat, az
irányjelzőket, a hátrameneti lámpát, a
hátsó ködlámpát és a féklámpákat.
Hozzáférés a hátsó lámpatestekhez az
alábbi módon történik:
nyissuk ki a hátsó szárnyasajtókat;
csavarjuk ki az A ábra 143
csavarokat úgy, hogy hozzáférjünk a B
lámpatestekhez ábra 144;
vegye le a C csatlakozót ábra 144.
A lámpaegységben elhelyezett ábra
145 és ábra 146 izzók elrendezése a
következő:
140F0T0096141F0T0097
142F0T0098
144F0T0100
131

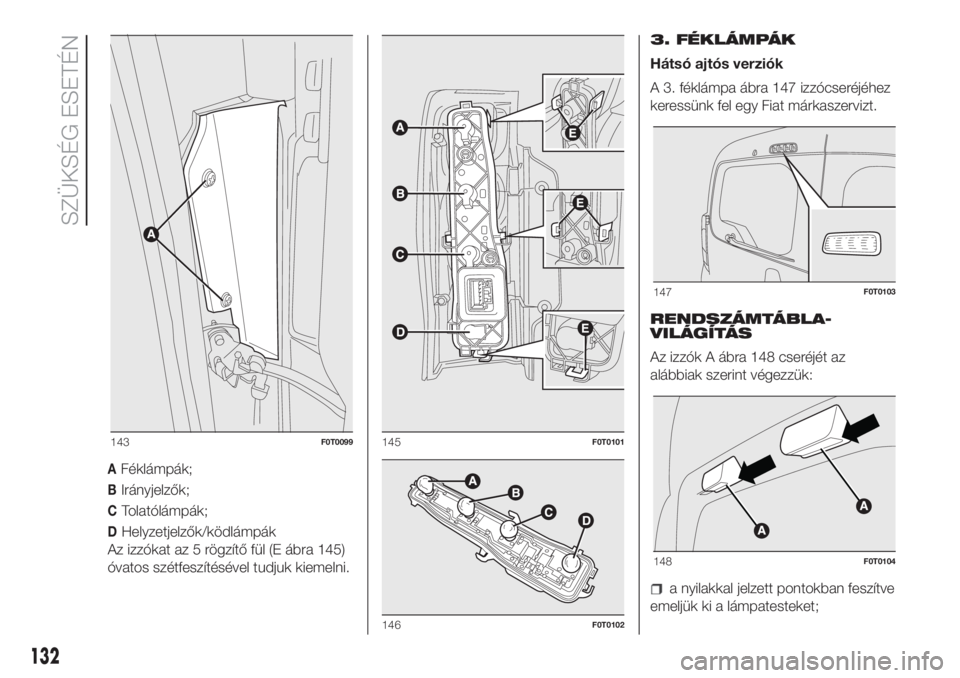

AFéklámpák;
BIrányjelzők;
CTolatólámpák;
DHelyzetjelzők/ködlámpák
Az izzókat az 5 rögzítő fül (E ábra 145)
óvatos szétfeszítésével tudjuk kiemelni.3. FÉKLÁMPÁK
Hátsó ajtós verziók
A 3. féklámpa ábra 147 izzócseréjéhez
keressünk fel egy Fiat márkaszervizt.
RENDSZÁMTÁBLA-
VILÁGÍTÁS
Az izzók A ábra 148 cseréjét az
alábbiak szerint végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a lámpatesteket;
143F0T0099145F0T0101
146F0T0102
147F0T0103
148F0T0104
132
SZÜKSÉG ESETÉN

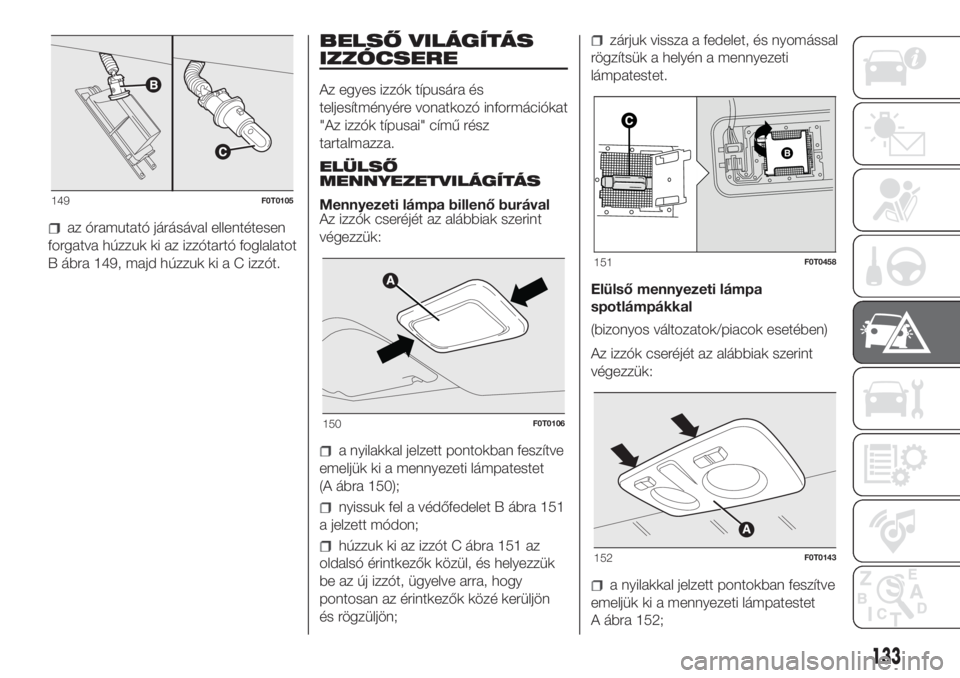

az óramutató járásával ellentétesen
forgatva húzzuk ki az izzótartó foglalatot
B ábra 149, majd húzzuk ki a C izzót.
BELSŐ VILÁGÍTÁS
IZZÓCSERE
Az egyes izzók típusára és
teljesítményére vonatkozó információkat
"Az izzók típusai" című rész
tartalmazza.
ELÜLSŐ
MENNYEZETVILÁGÍTÁS
Mennyezeti lámpa billenő burával
Az izzók cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet
(A ábra 150);
nyissuk fel a védőfedelet B ábra 151
a jelzett módon;
húzzuk ki az izzót C ábra 151 az
oldalsó érintkezők közül, és helyezzük
be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön
és rögzüljön;
zárjuk vissza a fedelet, és nyomással
rögzítsük a helyén a mennyezeti
lámpatestet.
Elülső mennyezeti lámpa
spotlámpákkal
(bizonyos változatok/piacok esetében)
Az izzók cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet
A ábra 152;
149F0T0105
150F0T0106
151F0T0458
152F0T0143
133

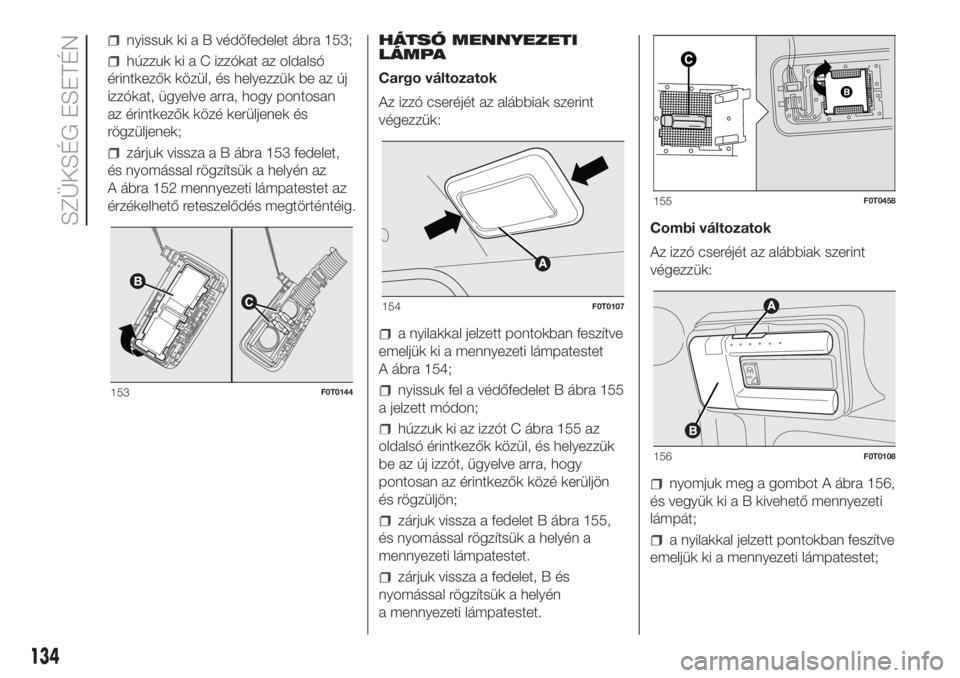

nyissuk ki a B védőfedelet ábra 153;
húzzuk ki a C izzókat az oldalsó
érintkezők közül, és helyezzük be az új
izzókat, ügyelve arra, hogy pontosan
az érintkezők közé kerüljenek és
rögzüljenek;
zárjuk vissza a B ábra 153 fedelet,
és nyomással rögzítsük a helyén az
A ábra 152 mennyezeti lámpatestet az
érzékelhető reteszelődés megtörténtéig.HÁTSÓ MENNYEZETI
LÁMPA
Cargo változatok
Az izzó cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet
A ábra 154;
nyissuk fel a védőfedelet B ábra 155
a jelzett módon;
húzzuk ki az izzót C ábra 155 az
oldalsó érintkezők közül, és helyezzük
be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön
és rögzüljön;
zárjuk vissza a fedelet B ábra 155,
és nyomással rögzítsük a helyén a
mennyezeti lámpatestet.
zárjuk vissza a fedelet, B és
nyomással rögzítsük a helyén
a mennyezeti lámpatestet.Combi változatok
Az izzó cseréjét az alábbiak szerint
végezzük:
nyomjuk meg a gombot A ábra 156,
és vegyük ki a B kivehető mennyezeti
lámpát;
a nyilakkal jelzett pontokban feszítve
emeljük ki a mennyezeti lámpatestet;
153F0T0144
154F0T0107
155F0T0458
A
U
T
O
156F0T0108
134
SZÜKSÉG ESETÉN

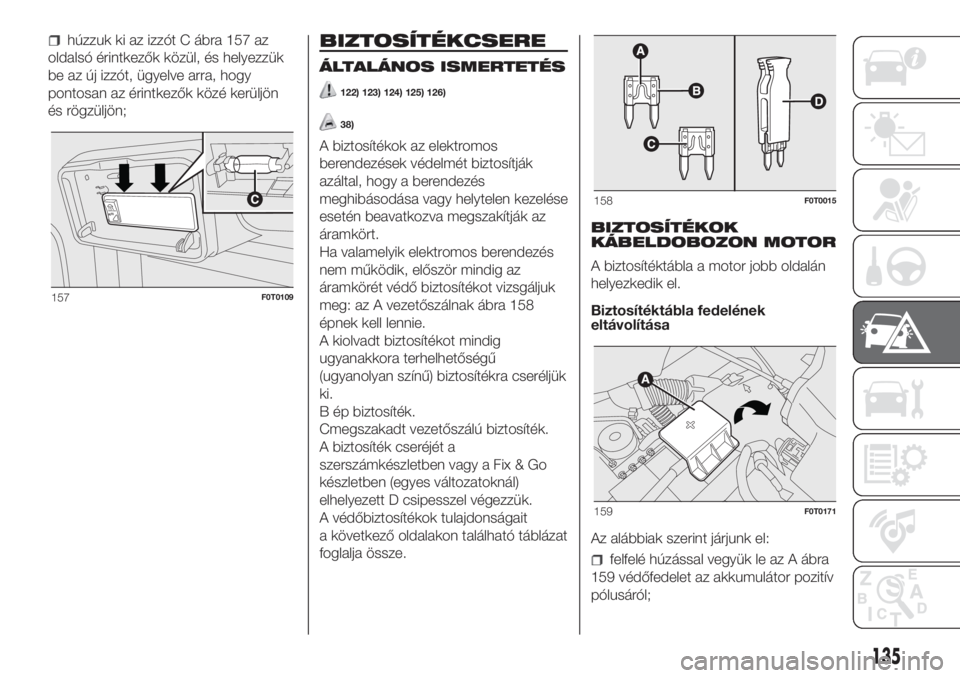

húzzuk ki az izzót C ábra 157 az
oldalsó érintkezők közül, és helyezzük
be az új izzót, ügyelve arra, hogy
pontosan az érintkezők közé kerüljön
és rögzüljön;BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
122) 123) 124) 125) 126)
38)
A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
Ha valamelyik elektromos berendezés
nem működik, először mindig az
áramkörét védő biztosítékot vizsgáljuk
meg: az A vezetőszálnak ábra 158
épnek kell lennie.
A kiolvadt biztosítékot mindig
ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük
ki.
B ép biztosíték.
Cmegszakadt vezetőszálú biztosíték.
A biztosíték cseréjét a
szerszámkészletben vagy a Fix & Go
készletben (egyes változatoknál)
elhelyezett D csipesszel végezzük.
A védőbiztosítékok tulajdonságait
a következő oldalakon található táblázat
foglalja össze.BIZTOSÍTÉKOK
KÁBELDOBOZON MOTOR
A biztosítéktábla a motor jobb oldalán
helyezkedik el.
Biztosítéktábla fedelének
eltávolítása
Az alábbiak szerint járjunk el:
felfelé húzással vegyük le az A ábra
159 védőfedelet az akkumulátor pozitív
pólusáról;
A
U
T
O
157F0T0109
158F0T0015
159F0T0171
135

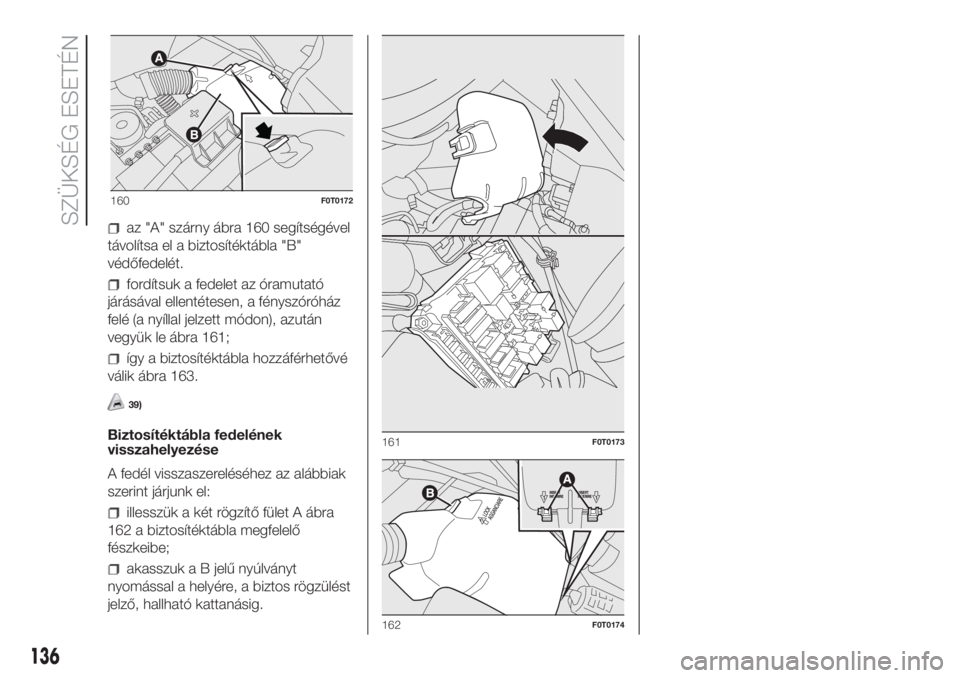

az "A" szárny ábra 160 segítségével
távolítsa el a biztosítéktábla "B"
védőfedelét.
fordítsuk a fedelet az óramutató
járásával ellentétesen, a fényszóróház
felé (a nyíllal jelzett módon), azután
vegyük le ábra 161;
így a biztosítéktábla hozzáférhetővé
válik ábra 163.
39)
Biztosítéktábla fedelének
visszahelyezése
A fedél visszaszereléséhez az alábbiak
szerint járjunk el:
illesszük a két rögzítő fület A ábra
162 a biztosítéktábla megfelelő
fészkeibe;
akasszuk a B jelű nyúlványt
nyomással a helyére, a biztos rögzülést
jelző, hallható kattanásig.
160F0T0172
161F0T0173
162F0T0174
136
SZÜKSÉG ESETÉN

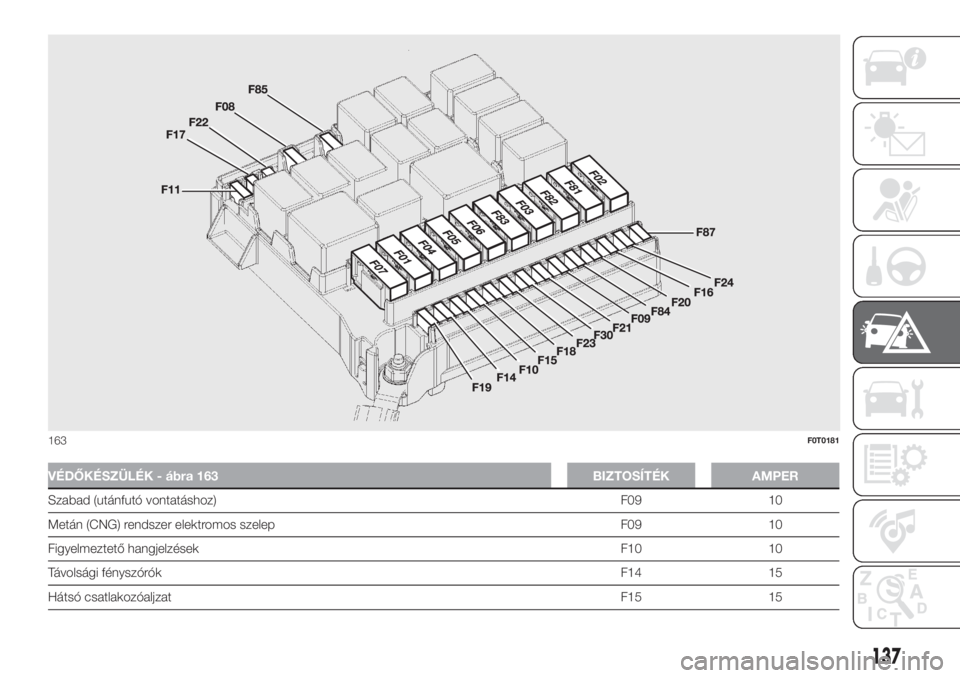

VÉDŐKÉSZÜLÉK - ábra 163 BIZTOSÍTÉK AMPER
Szabad (utánfutó vontatáshoz) F09 10
Metán (CNG) rendszer elektromos szelep F09 10
Figyelmeztető hangjelzésekF10 10
Távolsági fényszórókF14 15
Hátsó csatlakozóaljzatF15 15
163F0T0181
137

VÉDŐKÉSZÜLÉK - ábra 163 BIZTOSÍTÉK AMPER
COMFORT-MATIC sebességváltó vezérlőegysége és fokozatválasztó kar (tápellátás +
kulcs)F16 7,5
Légkondicionáló kompresszor F19 7,5
Hátsó ablakfűtés/külső tükrök páramentesítő fűtése F20 30
Üzemanyag szivattyúF21 15
KödfényszórókF08 15
Tápellátás (akkumulátor +) COMFORT-MATIC szivattyú F82 30
COMFORT-MATIC sebességváltó vezérlőegység (tápellátás + akkumulátor) F84 15
Szivargyújtó/Utastéri áramcsatlakozók/Ülésfűtés/USB APO F85 30
IBS akkumulátor töltöttségérzékelő Start&Stop rendszerhez (1.3 Multijet Euro 6 változatok
Start&Stop rendszerrel).F87 5
