FIAT FIORINO 2018 Libretto Uso Manutenzione (in Italian)

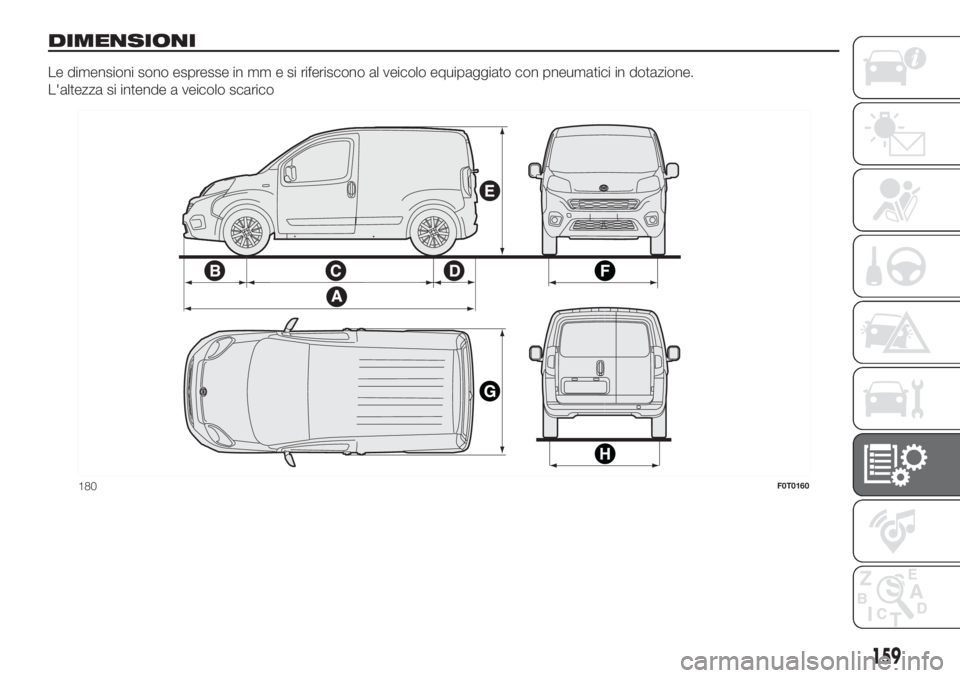

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L'altezza si intende a veicolo scarico
180F0T0160
159

ABCDE FGH
Versioni Cargo3957/3864(**)854/760(**)2513
590/591(**)1721/1782(*)1469 1716 1465
Versioni Cargo
Adventure3957 854 2513 5901742/1803
(*)1464 1716 1465
(**) Versioni Natural Power
(*)Con barre portatutto (per versioni/mercati, dove previsto)
Versioni Natural Power
Volume del vano di carico: 2100 litri
A seconda della dimensione dei cerchi, possibili piccole variazioni di misura.
160
DATI TECNICI

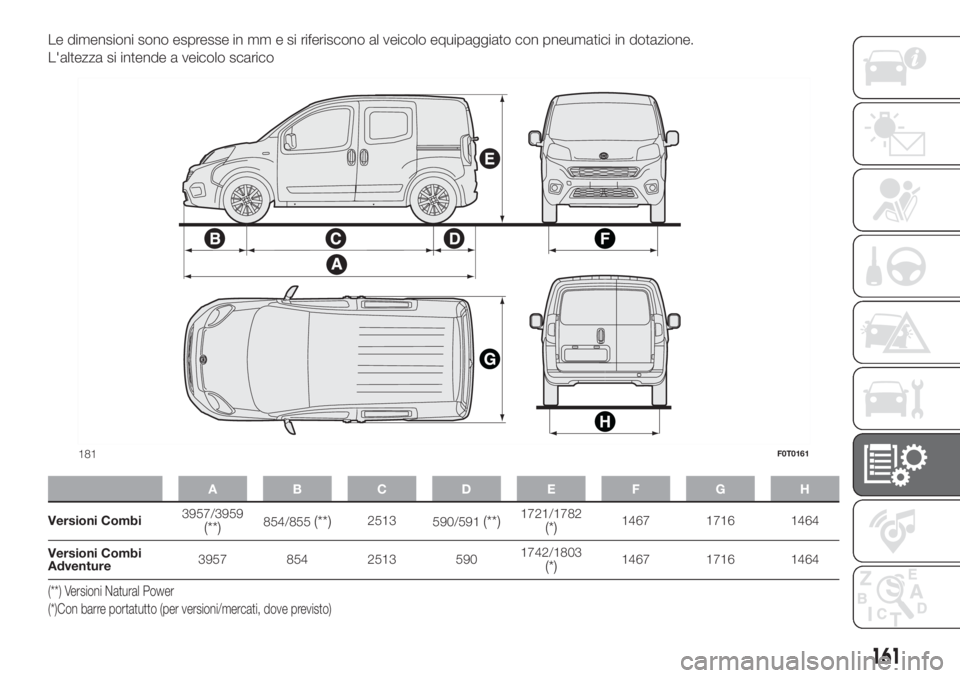

Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L'altezza si intende a veicolo scarico
ABCDE FGH
Versioni Combi3957/3959(**)854/855(**)2513
590/591(**)1721/1782(*)1467 1716 1464
Versioni Combi
Adventure3957 854 2513 5901742/1803
(*)1467 1716 1464
(**) Versioni Natural Power
(*)Con barre portatutto (per versioni/mercati, dove previsto)
181F0T0161
161

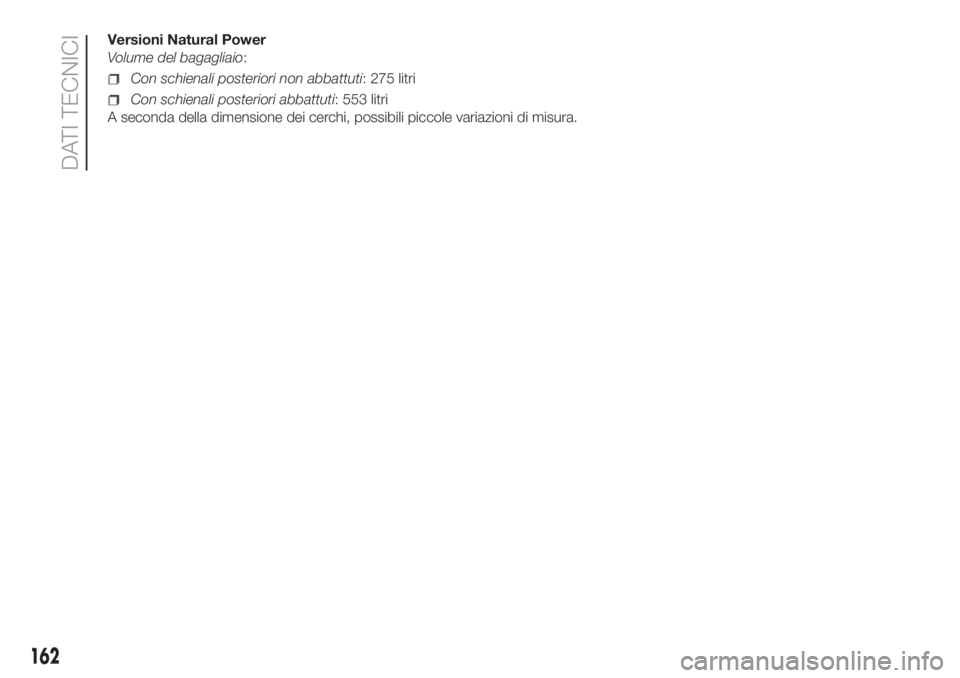

Versioni Natural Power
Volume del bagagliaio:
Con schienali posteriori non abbattuti: 275 litri
Con schienali posteriori abbattuti: 553 litri
A seconda della dimensione dei cerchi, possibili piccole variazioni di misura.
162
DATI TECNICI

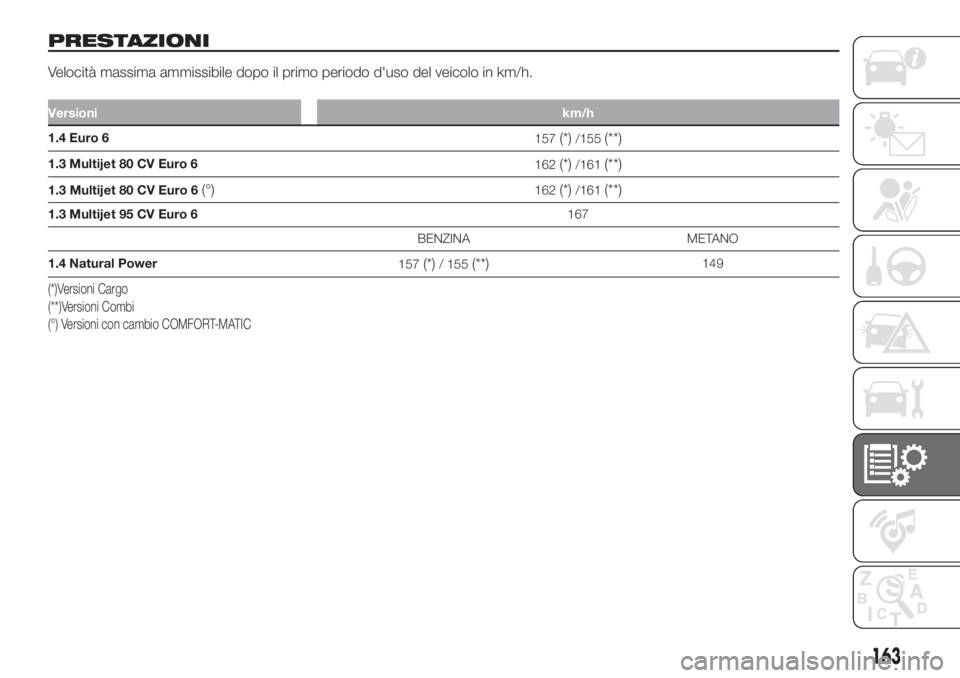

PRESTAZIONI
Velocità massima ammissibile dopo il primo periodo d'uso del veicolo in km/h.
Versionikm/h
1.4 Euro 6
157(*)/155(**)
1.3 Multijet 80 CV Euro 6
162(*)/161(**)
1.3 Multijet 80 CV Euro 6(°)162(*)/161(**)
1.3 Multijet 95 CV Euro 6167
BENZINA METANO
1.4 Natural Power
157
(*)/ 155(**)149
(*)Versioni Cargo
(**)Versioni Combi
(°) Versioni con cambio COMFORT-MATIC
163

164
DATI TECNICI

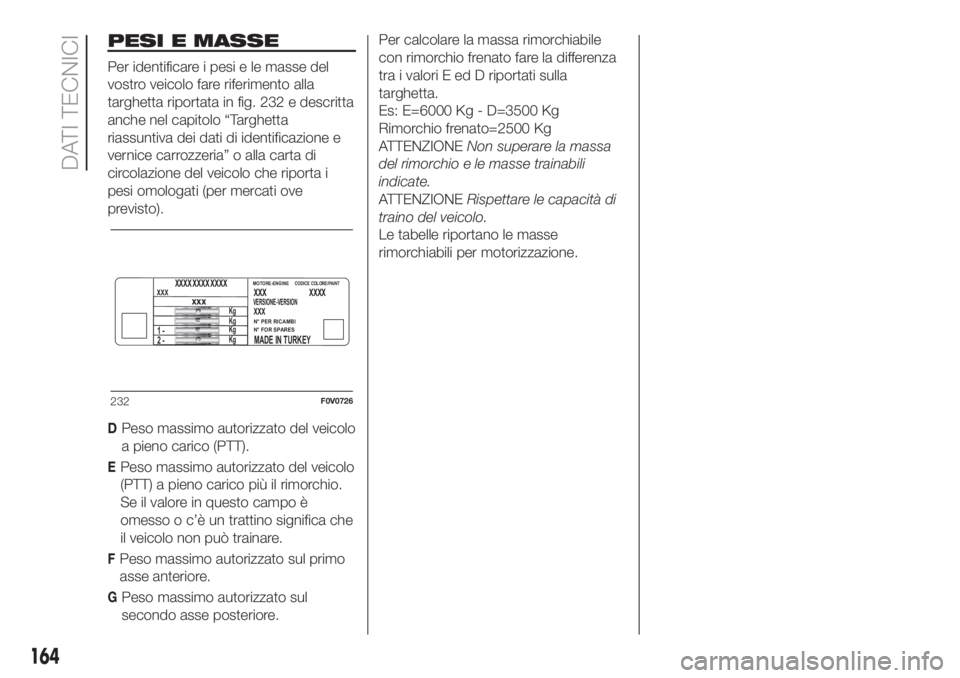

PESI E MASSE
Per identificare i pesi e le masse del
vostro veicolo fare riferimento alla
targhetta riportata in fig. 232 e descritta
anche nel capitolo “Targhetta
riassuntiva dei dati di identificazione e
vernice carrozzeria” o alla carta di
circolazione del veicolo che riporta i
pesi omologati (per mercati ove
previsto).
DPeso massimo autorizzato del veicolo
a pieno carico (PTT).
EPeso massimo autorizzato del veicolo
(PTT) a pieno carico più il rimorchio.
Se il valore in questo campo è
omesso o c’è un trattino significa che
il veicolo non può trainare.
FPeso massimo autorizzato sul primo
asse anteriore.
GPeso massimo autorizzato sul
secondo asse posteriore.Per calcolare la massa rimorchiabile
con rimorchio frenato fare la differenza
tra i valori E ed D riportati sulla
targhetta.
Es: E=6000 Kg - D=3500 Kg
Rimorchio frenato=2500 Kg
ATTENZIONENon superare la massa
del rimorchio e le masse trainabili
indicate.
ATTENZIONERispettare le capacità di
traino del veicolo.
Le tabelle riportano le masse
rimorchiabili per motorizzazione.
XXXXXX
XXXVERSIONE-VERSION
N° PER RICAMBI
N° FOR SPARES
MADE IN TURKEY
XXXXxxx
MOTORE-ENGINECODICE COLORE/PAINT
2 - 1 -
Kg
Kg
Kg
Kg
XXXX XXXX XXXX
232F0V0726

165

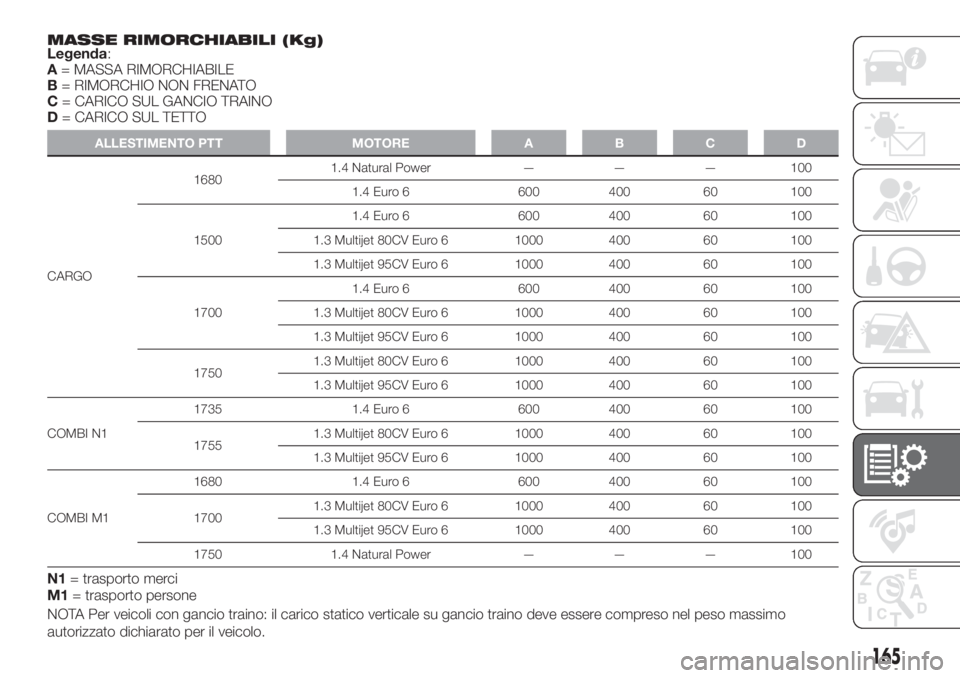

MASSE RIMORCHIABILI (Kg)
Legenda:
A= MASSA RIMORCHIABILE
B= RIMORCHIO NON FRENATO
C= CARICO SUL GANCIO TRAINO
D= CARICO SUL TETTO
ALLESTIMENTO PTT MOTORE A B C D
CARGO16801.4 Natural Power — — — 100
1.4 Euro 6 600 400 60 100
15001.4 Euro 6 600 400 60 100
1.3 Multijet 80CV Euro 6 1000 400 60 100
1.3 Multijet 95CV Euro 6 1000 400 60 100
17001.4 Euro 6 600 400 60 100
1.3 Multijet 80CV Euro 6 1000 400 60 100
1.3 Multijet 95CV Euro 6 1000 400 60 100
17501.3 Multijet 80CV Euro 6 1000 400 60 100
1.3 Multijet 95CV Euro 6 1000 400 60 100
COMBI N11735 1.4 Euro 6 600 400 60 100
17551.3 Multijet 80CV Euro 6 1000 400 60 100
1.3 Multijet 95CV Euro 6 1000 400 60 100
COMBI M11680 1.4 Euro 6 600 400 60 100
17001.3 Multijet 80CV Euro 6 1000 400 60 100
1.3 Multijet 95CV Euro 6 1000 400 60 100
1750 1.4 Natural Power — — — 100
N1= trasporto merci
M1= trasporto persone
NOTA Per veicoli con gancio traino: il carico statico verticale su gancio traino deve essere compreso nel peso massimo
autorizzato dichiarato per il veicolo.

(#) Il quantitativo di Metano dipende dalla temperatura esterna, dalla pressione di rifornimento, dalla qualità del gas e dal tipo di impianto di rifornimento.
(#) Volume complessivo delle bombole di circa 77 litri.
(*)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
AVVERTENZA Si rammenta che usando un combustibile come il Metano, l’autonomia è molto variabile poiché dipende oltre
che dalle condizioni di guida e di manutenzione del veicolo, anche dalla temperatura del gas in bombola.
Il Metano, infatti, si riscalda durante il rifornimento e si raffredda durante la marcia, subendo variazioni di pressioni che ne
riducono la quantità utilizzabile.
Inoltre si segnala che durante il rodaggio del veicolo (fino a circa 3000 km) il consumo di combustibile può risultare superiore ai
valori dichiarati.
166
DATI TECNICI

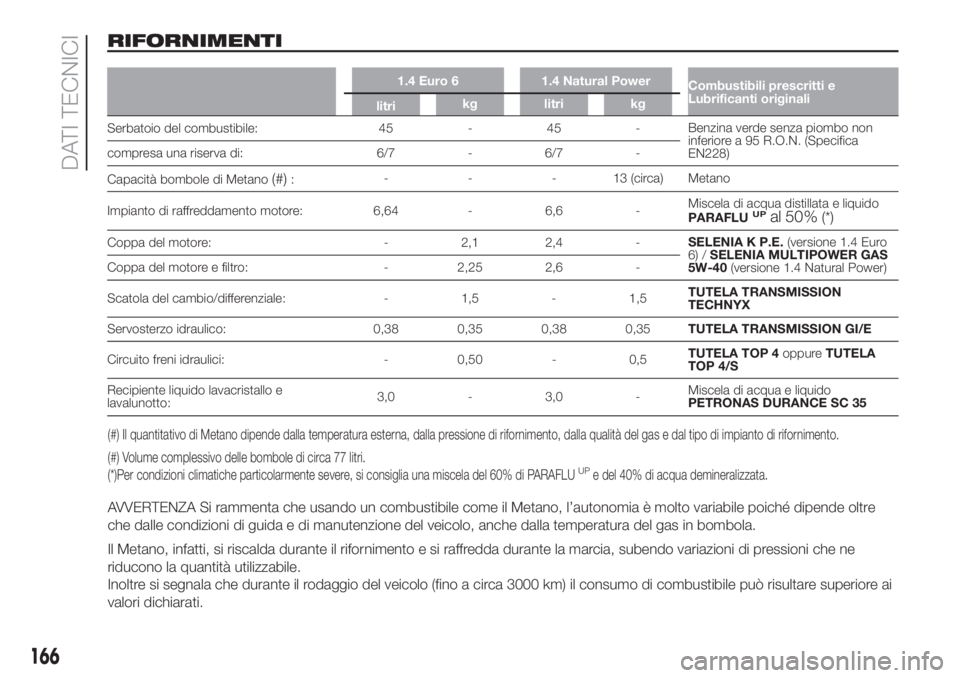

RIFORNIMENTI
1.4 Euro 6 1.4 Natural Power
Combustibili prescritti e
Lubrificanti originali
litrikg litri kg
Serbatoio del combustibile: 45 - 45 -Benzina verde senza piombo non
inferiore a 95 R.O.N. (Specifica
EN228) compresa una riserva di: 6/7 - 6/7 -
Capacità bombole di Metano
(#):- - - 13 (circa) Metano
Impianto di raffreddamento motore: 6,64 - 6,6 -Miscela di acqua distillata e liquido
PARAFLU
UPal 50%(*)
Coppa del motore: - 2,1 2,4 -SELENIA K P.E.(versione 1.4 Euro
6) /SELENIA MULTIPOWER GAS
5W-40(versione 1.4 Natural Power) Coppa del motore e filtro: - 2,25 2,6 -
Scatola del cambio/differenziale: - 1,5 - 1,5TUTELA TRANSMISSION
TECHNYX
Servosterzo idraulico: 0,38 0,35 0,38 0,35TUTELA TRANSMISSION GI/E
Circuito freni idraulici: - 0,50 - 0,5TUTELA TOP 4oppureTUTELA
TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto:3,0 - 3,0 -Miscela di acqua e liquido
PETRONAS DURANCE SC 35

167

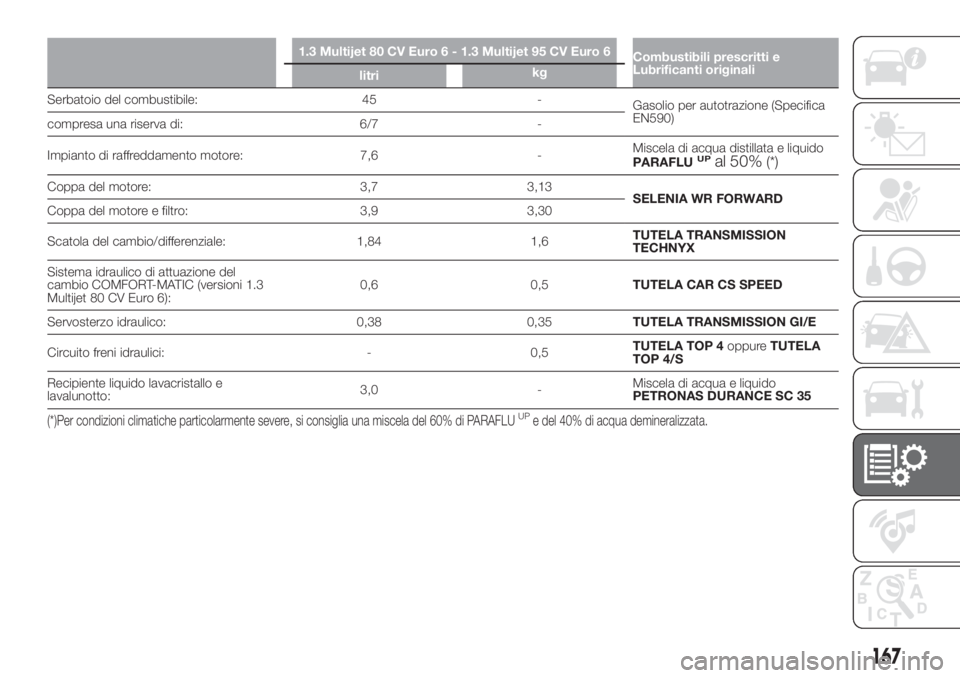

1.3 Multijet 80 CV Euro 6 - 1.3 Multijet 95 CV Euro 6
Combustibili prescritti e
Lubrificanti originali
litrikg
Serbatoio del combustibile: 45 -
Gasolio per autotrazione (Specifica
EN590)
compresa una riserva di: 6/7 -
Impianto di raffreddamento motore: 7,6 -Miscela di acqua distillata e liquido
PARAFLU
UPal 50%(*)
Coppa del motore: 3,7 3,13
SELENIA WR FORWARD
Coppa del motore e filtro: 3,9 3,30
Scatola del cambio/differenziale: 1,84 1,6TUTELA TRANSMISSION
TECHNYX
Sistema idraulico di attuazione del
cambio COMFORT-MATIC (versioni 1.3
Multijet 80 CV Euro 6):0,6 0,5TUTELA CAR CS SPEED
Servosterzo idraulico: 0,38 0,35TUTELA TRANSMISSION GI/E
Circuito freni idraulici: - 0,5TUTELA TOP 4oppureTUTELA
TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto:3,0 -Miscela di acqua e liquido
PETRONAS DURANCE SC 35
(*)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.

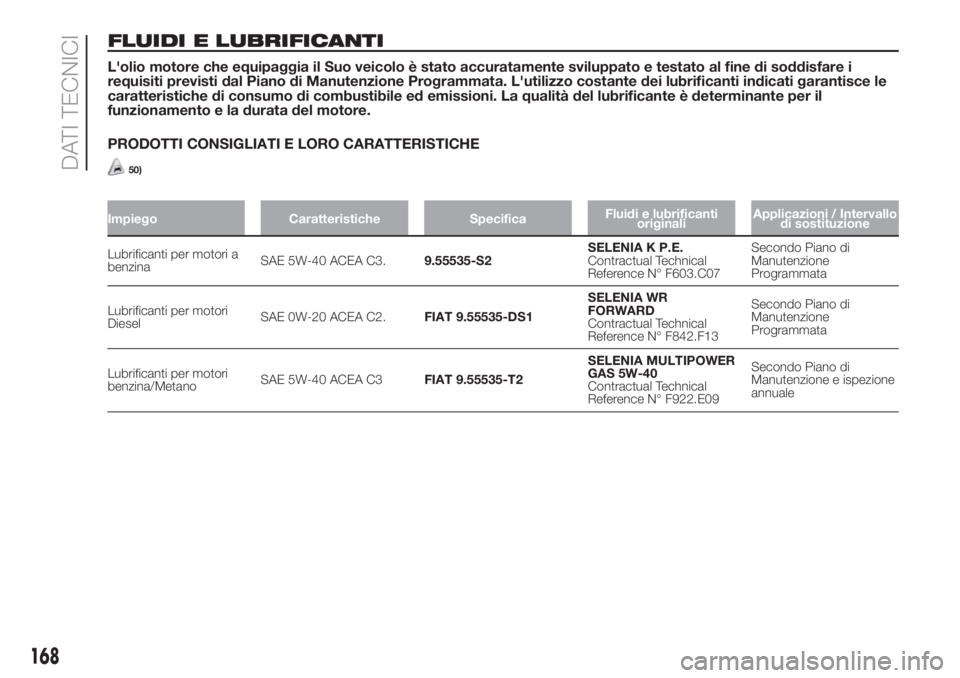

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia il Suo veicolo è stato accuratamente sviluppato e testato al fine di soddisfare i
requisiti previsti dal Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le
caratteristiche di consumo di combustibile ed emissioni. La qualità del lubrificante è determinante per il
funzionamento e la durata del motore.
PRODOTTI CONSIGLIATI E LORO CARATTERISTICHE
50)
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni / Intervallo
di sostituzione
Lubrificanti per motori a
benzinaSAE 5W-40 ACEA C3.9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N° F603.C07Secondo Piano di
Manutenzione
Programmata
Lubrificanti per motori
DieselSAE 0W-20 ACEA C2.FIAT 9.55535-DS1SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Secondo Piano di
Manutenzione
Programmata
Lubrificanti per motori
benzina/MetanoSAE 5W-40 ACEA C3FIAT 9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Secondo Piano di
Manutenzione e ispezione
annuale
