FIAT FIORINO 2018 Libretto Uso Manutenzione (in Italian)

Lampade
Lampade Tipo Potenza Rif. figura
Abbaglianti H4 55W E
Anabbaglianti H4 60W D
Posizioni anteriori W5W 5W A
Indicatori di direzione anteriori PY21W 2IW B
Indicatori di direzione laterali WY5W 5W A
Indicatori di direzione posteriori PY2IW 21W B
Posizione posteriore/Retronebbia P4/21W 4W/21W B
Stop P21W 21W B
Targa W5W 5W C
3° stop
(*)W5W 5W A
Retromarcia P21W 21W B
Fendinebbia (per versioni/mercati, dove previsto) H1 55W E
Plafoniera anteriore con trasparente basculante C 10W C
Plafoniera anteriore con luci spot (per versioni/
mercati, dove previsto)C 10W C
Plafoniera posteriore (per versioni/mercati, dove
previsto)C 10W C
(*)AVVERTENZA Per mercati/versioni dove previsto, nelle versioni con cristalli scuri, sostituire l'intero gruppo luci, in quanto sigillato.
119

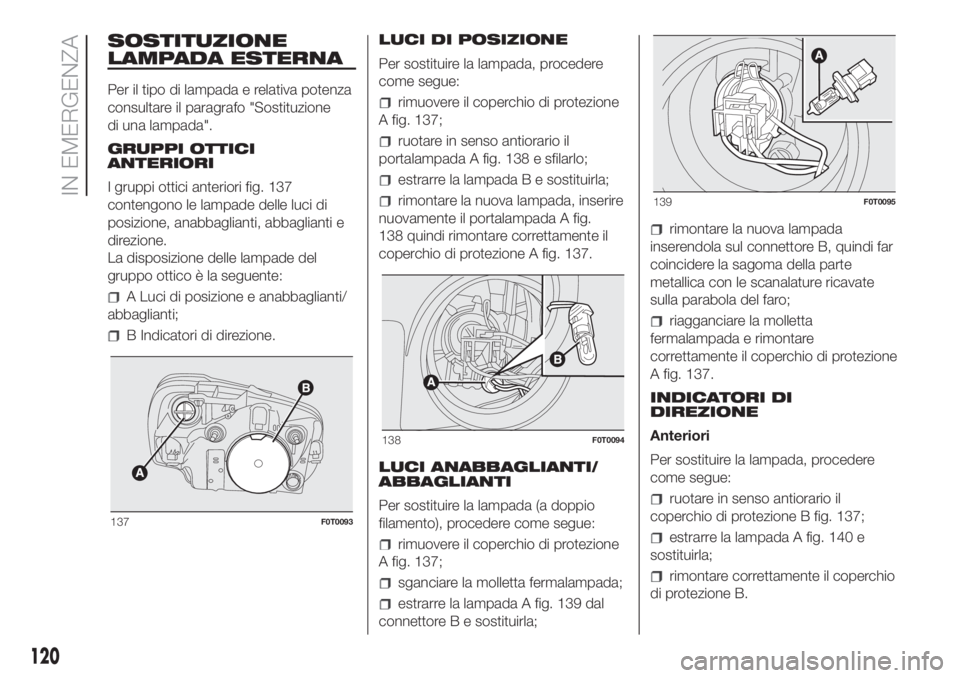

SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza
consultare il paragrafo "Sostituzione
di una lampada".
GRUPPI OTTICI
ANTERIORI
I gruppi ottici anteriori fig. 137
contengono le lampade delle luci di
posizione, anabbaglianti, abbaglianti e
direzione.
La disposizione delle lampade del
gruppo ottico è la seguente:
A Luci di posizione e anabbaglianti/
abbaglianti;
B Indicatori di direzione.LUCI DI POSIZIONE
Per sostituire la lampada, procedere
come segue:
rimuovere il coperchio di protezione
A fig. 137;
ruotare in senso antiorario il
portalampada A fig. 138 e sfilarlo;
estrarre la lampada B e sostituirla;
rimontare la nuova lampada, inserire
nuovamente il portalampada A fig.
138 quindi rimontare correttamente il
coperchio di protezione A fig. 137.
LUCI ANABBAGLIANTI/
ABBAGLIANTI
Per sostituire la lampada (a doppio
filamento), procedere come segue:
rimuovere il coperchio di protezione
A fig. 137;
sganciare la molletta fermalampada;
estrarre la lampada A fig. 139 dal
connettore B e sostituirla;
rimontare la nuova lampada
inserendola sul connettore B, quindi far
coincidere la sagoma della parte
metallica con le scanalature ricavate
sulla parabola del faro;
riagganciare la molletta
fermalampada e rimontare
correttamente il coperchio di protezione
A fig. 137.
INDICATORI DI
DIREZIONE
Anteriori
Per sostituire la lampada, procedere
come segue:
ruotare in senso antiorario il
coperchio di protezione B fig. 137;
estrarre la lampada A fig. 140 e
sostituirla;
rimontare correttamente il coperchio
di protezione B.
137F0T0093
138F0T0094
139F0T0095
120
IN EMERGENZA

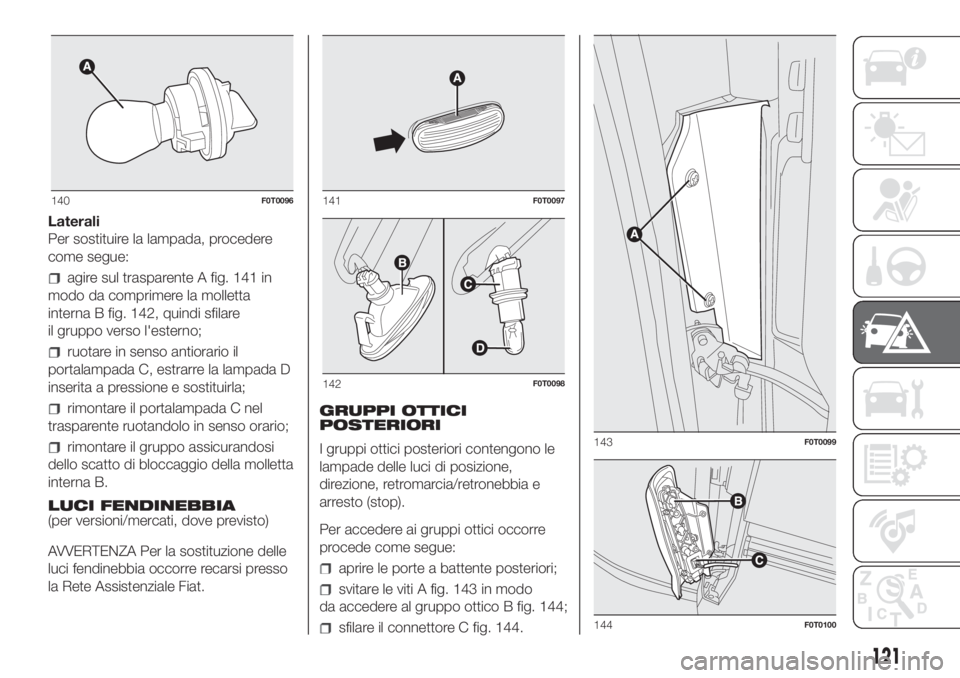

Laterali
Per sostituire la lampada, procedere
come segue:
agire sul trasparente A fig. 141 in
modo da comprimere la molletta
interna B fig. 142, quindi sfilare
il gruppo verso l'esterno;
ruotare in senso antiorario il
portalampada C, estrarre la lampada D
inserita a pressione e sostituirla;
rimontare il portalampada C nel
trasparente ruotandolo in senso orario;
rimontare il gruppo assicurandosi
dello scatto di bloccaggio della molletta
interna B.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
AVVERTENZA Per la sostituzione delle
luci fendinebbia occorre recarsi presso
la Rete Assistenziale Fiat.GRUPPI OTTICI
POSTERIORI
I gruppi ottici posteriori contengono le
lampade delle luci di posizione,
direzione, retromarcia/retronebbia e
arresto (stop).
Per accedere ai gruppi ottici occorre
procede come segue:
aprire le porte a battente posteriori;
svitare le viti A fig. 143 in modo
da accedere al gruppo ottico B fig. 144;
sfilare il connettore C fig. 144.
140F0T0096141F0T0097
142F0T0098
143F0T0099
144F0T0100
121

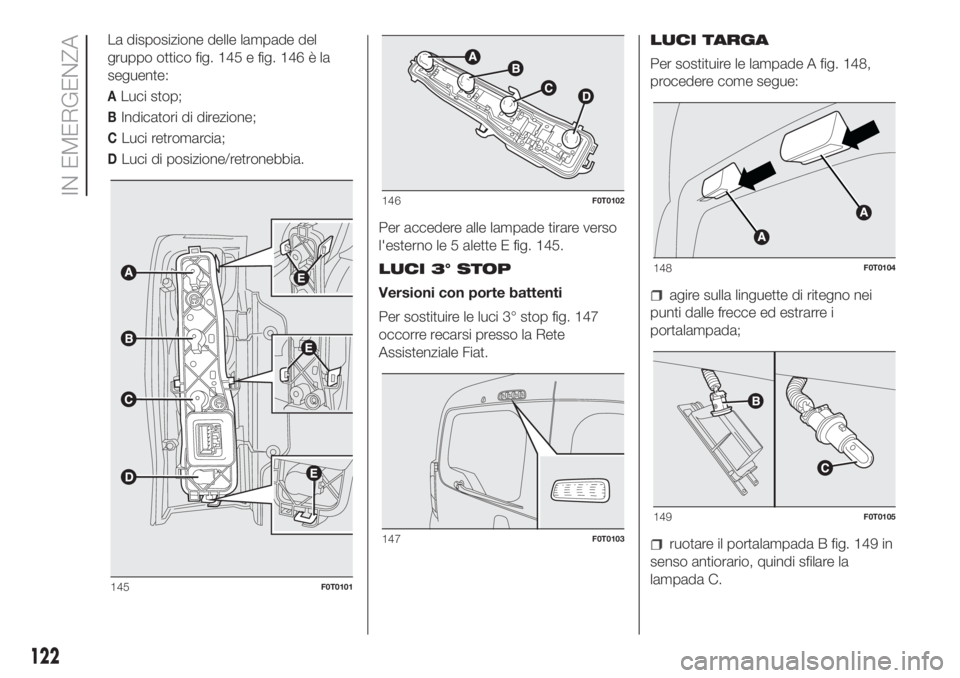

La disposizione delle lampade del
gruppo ottico fig. 145 e fig. 146 è la
seguente:
ALuci stop;
BIndicatori di direzione;
CLuci retromarcia;
DLuci di posizione/retronebbia.
Per accedere alle lampade tirare verso
l'esterno le 5 alette E fig. 145.
LUCI 3° STOP
Versioni con porte battenti
Per sostituire le luci 3° stop fig. 147
occorre recarsi presso la Rete
Assistenziale Fiat.LUCI TARGA
Per sostituire le lampade A fig. 148,
procedere come segue:
agire sulla linguette di ritegno nei
punti dalle frecce ed estrarre i
portalampada;
ruotare il portalampada B fig. 149 in
senso antiorario, quindi sfilare la
lampada C.
145F0T0101
146F0T0102
147F0T0103
148F0T0104
149F0T0105
122
IN EMERGENZA

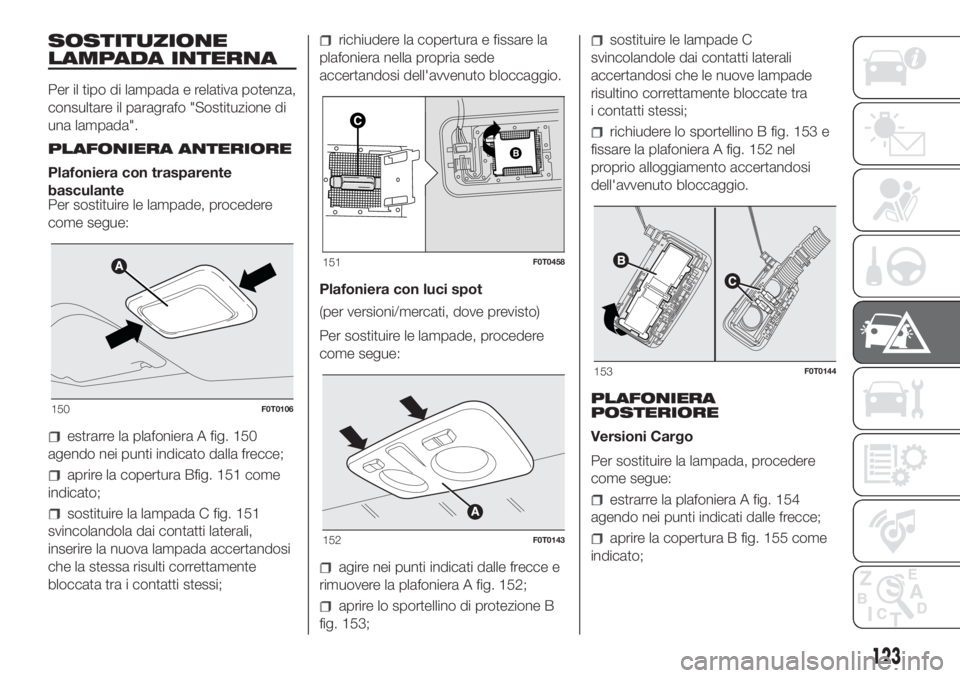

SOSTITUZIONE
LAMPADA INTERNA
Per il tipo di lampada e relativa potenza,
consultare il paragrafo "Sostituzione di
una lampada".
PLAFONIERA ANTERIORE
Plafoniera con trasparente
basculante
Per sostituire le lampade, procedere
come segue:
estrarre la plafoniera A fig. 150
agendo nei punti indicato dalla frecce;
aprire la copertura Bfig. 151 come
indicato;
sostituire la lampada C fig. 151
svincolandola dai contatti laterali,
inserire la nuova lampada accertandosi
che la stessa risulti correttamente
bloccata tra i contatti stessi;
richiudere la copertura e fissare la
plafoniera nella propria sede
accertandosi dell'avvenuto bloccaggio.
Plafoniera con luci spot
(per versioni/mercati, dove previsto)
Per sostituire le lampade, procedere
come segue:
agire nei punti indicati dalle frecce e
rimuovere la plafoniera A fig. 152;
aprire lo sportellino di protezione B
fig. 153;
sostituire le lampade C
svincolandole dai contatti laterali
accertandosi che le nuove lampade
risultino correttamente bloccate tra
i contatti stessi;
richiudere lo sportellino B fig. 153 e
fissare la plafoniera A fig. 152 nel
proprio alloggiamento accertandosi
dell'avvenuto bloccaggio.
PLAFONIERA
POSTERIORE
Versioni Cargo
Per sostituire la lampada, procedere
come segue:
estrarre la plafoniera A fig. 154
agendo nei punti indicati dalle frecce;
aprire la copertura B fig. 155 come
indicato;
150F0T0106
151F0T0458
152F0T0143
153F0T0144
123

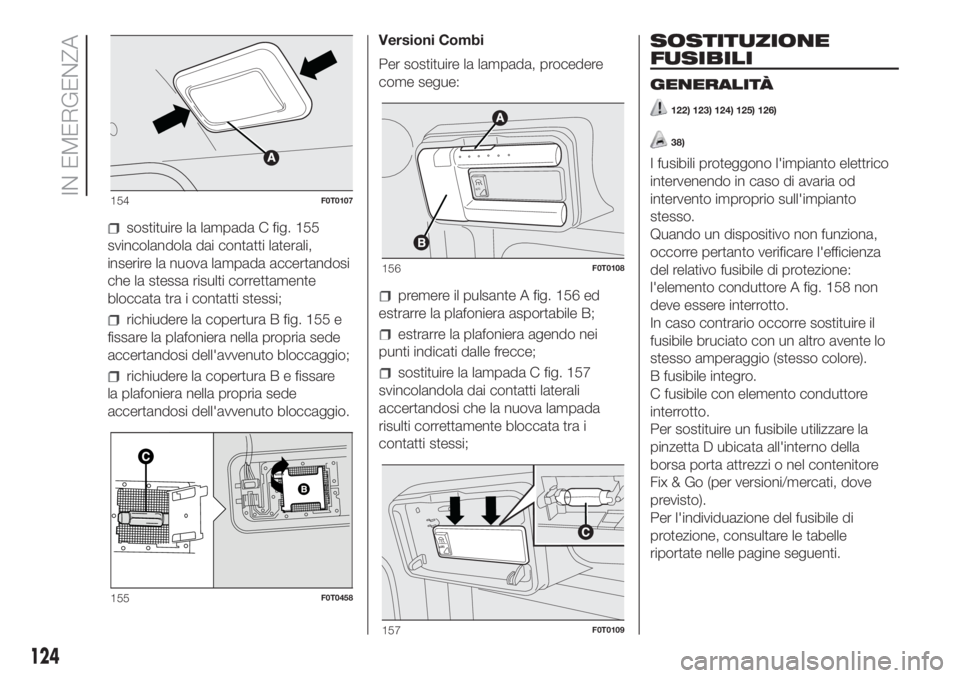

sostituire la lampada C fig. 155
svincolandola dai contatti laterali,
inserire la nuova lampada accertandosi
che la stessa risulti correttamente
bloccata tra i contatti stessi;
richiudere la copertura B fig. 155 e
fissare la plafoniera nella propria sede
accertandosi dell'avvenuto bloccaggio;
richiudere la copertura B e fissare
la plafoniera nella propria sede
accertandosi dell'avvenuto bloccaggio.Versioni Combi
Per sostituire la lampada, procedere
come segue:
premere il pulsante A fig. 156 ed
estrarre la plafoniera asportabile B;
estrarre la plafoniera agendo nei
punti indicati dalle frecce;
sostituire la lampada C fig. 157
svincolandola dai contatti laterali
accertandosi che la nuova lampada
risulti correttamente bloccata tra i
contatti stessi;
SOSTITUZIONE
FUSIBILI
GENERALITÀ
122) 123) 124) 125) 126)
38)
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso.
Quando un dispositivo non funziona,
occorre pertanto verificare l'efficienza
del relativo fusibile di protezione:
l'elemento conduttore A fig. 158 non
deve essere interrotto.
In caso contrario occorre sostituire il
fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
B fusibile integro.
C fusibile con elemento conduttore
interrotto.
Per sostituire un fusibile utilizzare la
pinzetta D ubicata all'interno della
borsa porta attrezzi o nel contenitore
Fix & Go (per versioni/mercati, dove
previsto).
Per l'individuazione del fusibile di
protezione, consultare le tabelle
riportate nelle pagine seguenti.
154F0T0107
155F0T0458
A
U
T
O
156F0T0108
A
UT
O
157F0T0109
124
IN EMERGENZA

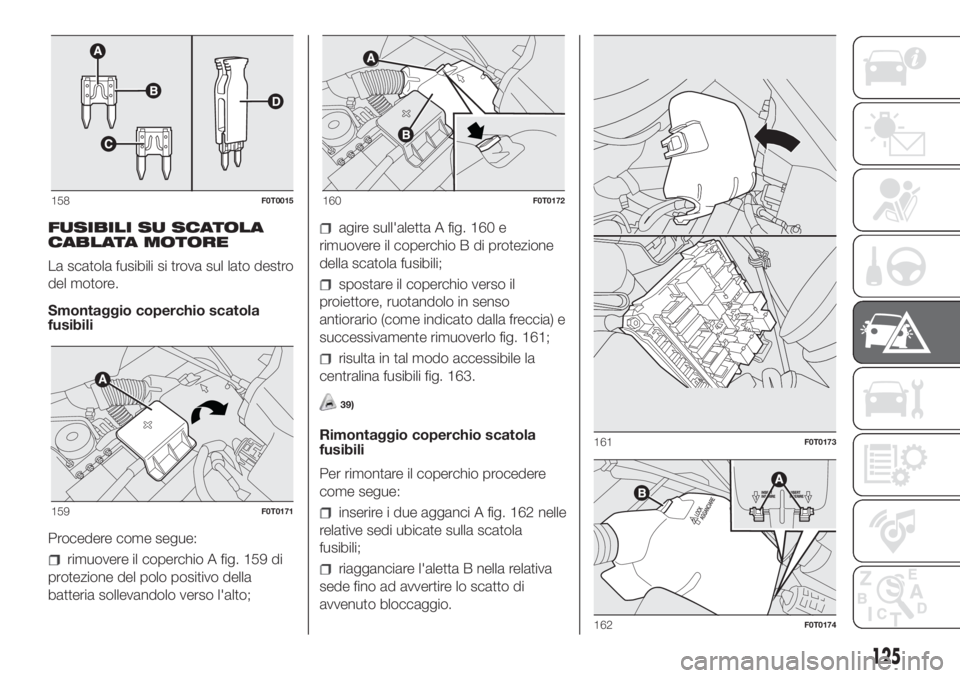

FUSIBILI SU SCATOLA
CABLATA MOTORE
La scatola fusibili si trova sul lato destro
del motore.
Smontaggio coperchio scatola
fusibili
Procedere come segue:
rimuovere il coperchio A fig. 159 di
protezione del polo positivo della
batteria sollevandolo verso l'alto;
agire sull'aletta A fig. 160 e
rimuovere il coperchio B di protezione
della scatola fusibili;
spostare il coperchio verso il
proiettore, ruotandolo in senso
antiorario (come indicato dalla freccia) e
successivamente rimuoverlo fig. 161;
risulta in tal modo accessibile la
centralina fusibili fig. 163.
39)
Rimontaggio coperchio scatola
fusibili
Per rimontare il coperchio procedere
come segue:
inserire i due agganci A fig. 162 nelle
relative sedi ubicate sulla scatola
fusibili;
riagganciare l'aletta B nella relativa
sede fino ad avvertire lo scatto di
avvenuto bloccaggio.
158F0T0015
159F0T0171
160F0T0172
161F0T0173
162F0T0174
125

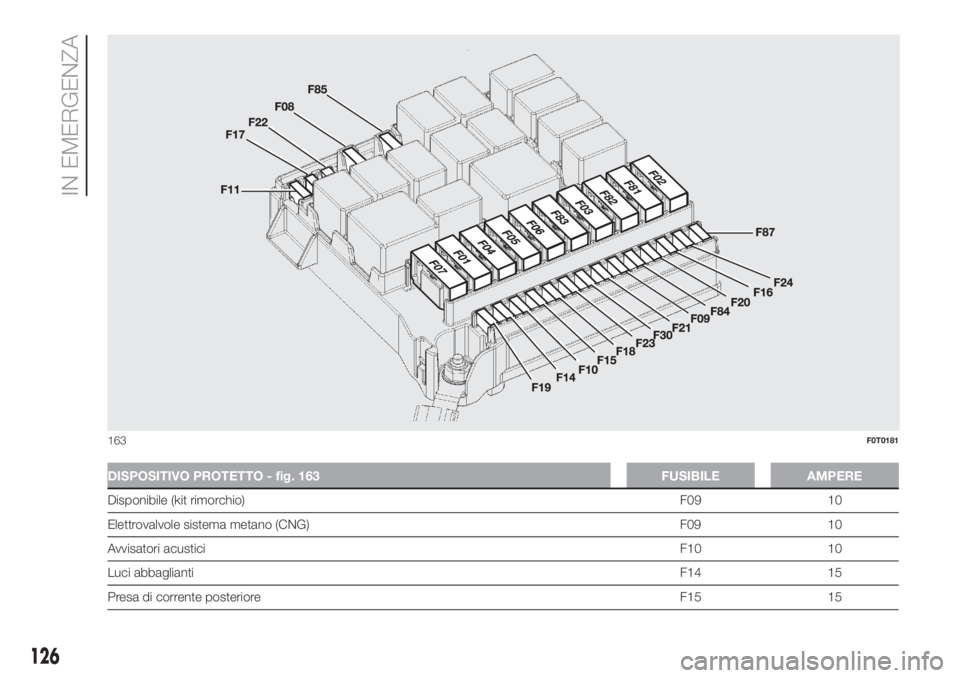

DISPOSITIVO PROTETTO - fig. 163 FUSIBILE AMPERE
Disponibile (kit rimorchio)F09 10
Elettrovalvole sistema metano (CNG) F09 10
Avvisatori acusticiF10 10
Luci abbagliantiF14 15
Presa di corrente posterioreF15 15
163F0T0181
126
IN EMERGENZA

DISPOSITIVO PROTETTO - fig. 163 FUSIBILE AMPERE
Centralina controllo cambio COMFORT-MATIC e leva selettrice marce (alimentazione +
chiave)F16 7,5
Compressore condizionatoreF19 7,5
Lunotto termico/Sbrinatori specchi F20 30
Pompa combustibileF21 15
Luci fendinebbiaF08 15
Alimentazione (+ batteria) pompa COMFORT-MATIC F82 30
Centralina controllo cambio COMFORT-MATIC (alimentazione + batteria) F84 15
Accendisigari/Prese di corrente abitacolo/Sedili riscaldati/USB APO F85 30
Sensore stato carica batteria IBS per sistema Start&Stop (versioni 1.3 Multijet Euro 6 con
Start&Stop)F87 5
127

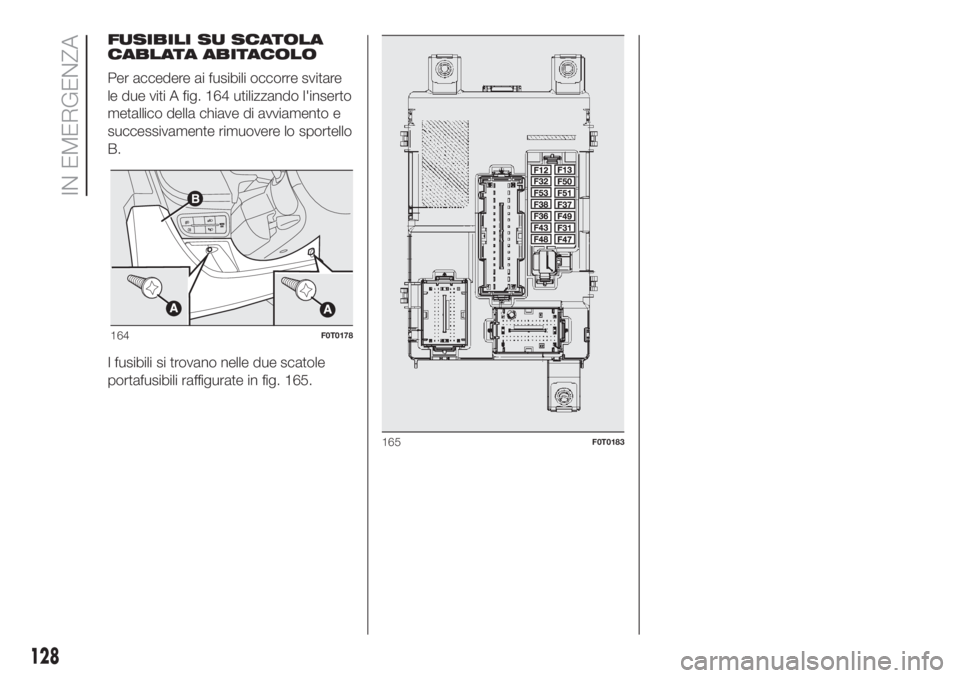

FUSIBILI SU SCATOLA
CABLATA ABITACOLO
Per accedere ai fusibili occorre svitare
le due viti A fig. 164 utilizzando l'inserto
metallico della chiave di avviamento e
successivamente rimuovere lo sportello
B.
I fusibili si trovano nelle due scatole
portafusibili raffigurate in fig. 165.
164F0T0178
165F0T0183
128
IN EMERGENZA
