FIAT FIORINO 2018 Manual de Uso e Manutenção (in Portuguese)

voltar a montar corretamente a
tampa de proteção B.
Laterais
Para substituir a lâmpada, proceder do
seguinte modo:
operar na estrutura transparente A
fig. 140 de forma a comprimir a mola
interna B fig. 141; de seguida desenfiar
o grupo para o exterior;
rodar o casquilho para a esquerda
C, extrair a lâmpada D inserida à
pressão e substituí-la;
remontar o casquilho C na tampa
transparente rodando-o para a direita;
remontar o grupo assegurando-se
do estalido de bloqueio da mola interna
B.LUZES DE NEVOEIRO
DIANTEIRAS
(para versões/mercados, onde previsto)
ATENÇÃO Para a substituição das
luzes de nevoeiro dianteiras, dirigir-se à
Rede de Assistência Fiat.
GRUPOS ÓTICOS
TRASEIROS
Os grupos óticos traseiros contêm as
lâmpadas das luzes de mínimos,
direção, marcha-atrás/nevoeiro
traseiras e paragem (stop).
Para aceder aos grupos óticos, é
necessário proceder do seguinte
modo:
abrir as portas de batente traseiras;
desaparafusar os parafusos A fig.
142 por forma a aceder ao grupo ótico
B fig. 143;
desligar o conector C fig. 143.
140F0T0096
141F0T0097
142F0T0098
144F0T0100
129

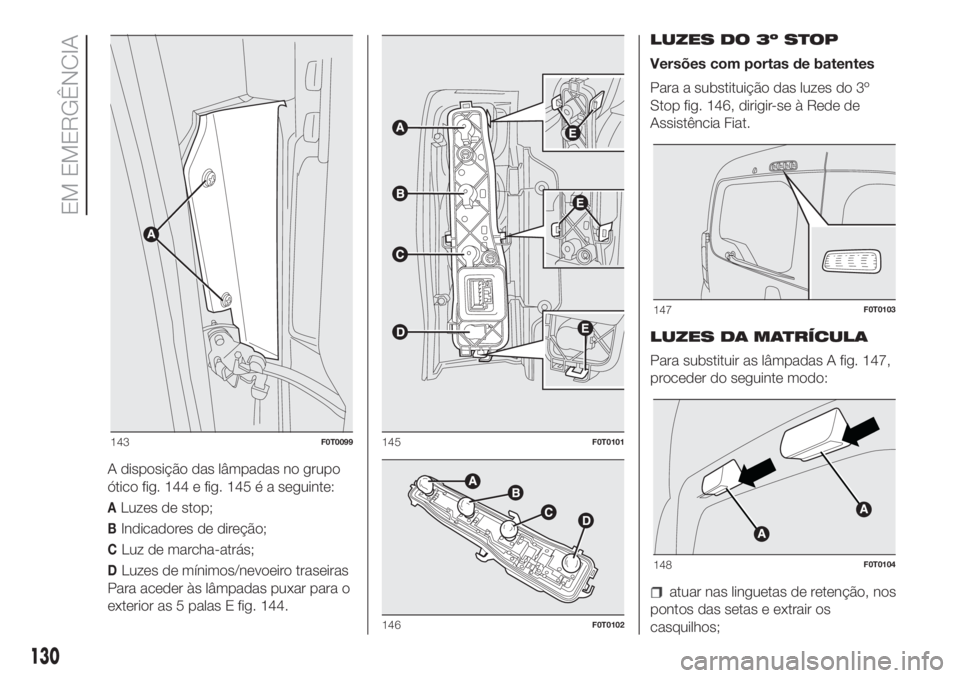

A disposição das lâmpadas no grupo
ótico fig. 144 e fig. 145 é a seguinte:
ALuzes de stop;
BIndicadores de direção;
CLuz de marcha-atrás;
DLuzes de mínimos/nevoeiro traseiras
Para aceder às lâmpadas puxar para o
exterior as 5 palas E fig. 144.LUZES DO 3º STOP
Versões com portas de batentes
Para a substituição das luzes do 3º
Stop fig. 146, dirigir-se à Rede de
Assistência Fiat.
LUZES DA MATRÍCULA
Para substituir as lâmpadas A fig. 147,
proceder do seguinte modo:
atuar nas linguetas de retenção, nos
pontos das setas e extrair os
casquilhos;
143F0T0099145F0T0101
146F0T0102
147F0T0103
148F0T0104
130
EM EMERGÊNCIA

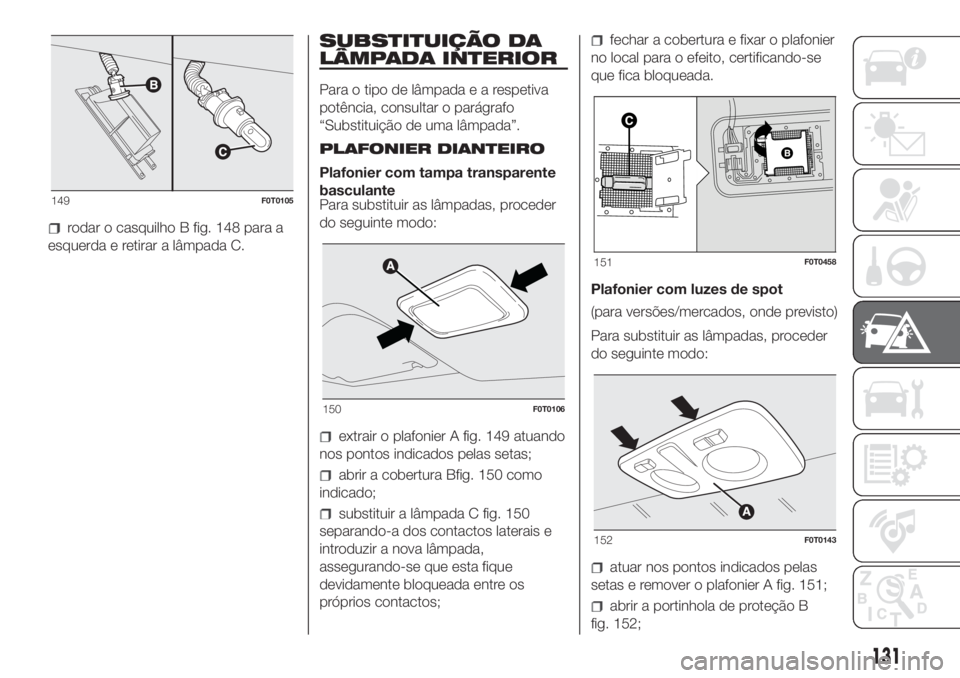

rodar o casquilho B fig. 148 para a
esquerda e retirar a lâmpada C.
SUBSTITUIÇÃO DA
LÂMPADA INTERIOR
Para o tipo de lâmpadaearespetiva
potência, consultar o parágrafo
“Substituição de uma lâmpada”.
PLAFONIER DIANTEIRO
Plafonier com tampa transparente
basculante
Para substituir as lâmpadas, proceder
do seguinte modo:
extrair o plafonier A fig. 149 atuando
nos pontos indicados pelas setas;
abrir a cobertura Bfig. 150 como
indicado;
substituir a lâmpada C fig. 150
separando-a dos contactos laterais e
introduzir a nova lâmpada,
assegurando-se que esta fique
devidamente bloqueada entre os
próprios contactos;
fechar a cobertura e fixar o plafonier
no local para o efeito, certificando-se
que fica bloqueada.
Plafonier com luzes de spot
(para versões/mercados, onde previsto)
Para substituir as lâmpadas, proceder
do seguinte modo:
atuar nos pontos indicados pelas
setas e remover o plafonier A fig. 151;
abrir a portinhola de proteção B
fig. 152;
149F0T0105
150F0T0106
151F0T0458
152F0T0143
131

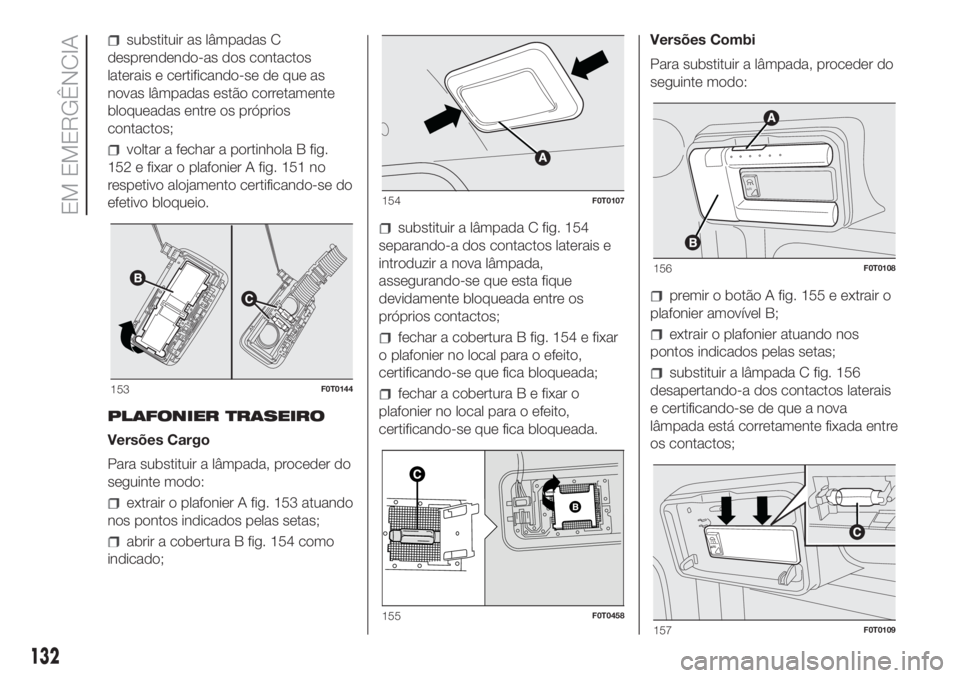

substituir as lâmpadas C
desprendendo-as dos contactos
laterais e certificando-se de que as
novas lâmpadas estão corretamente
bloqueadas entre os próprios
contactos;
voltar a fechar a portinhola B fig.
152 e fixar o plafonier A fig. 151 no
respetivo alojamento certificando-se do
efetivo bloqueio.
PLAFONIER TRASEIRO
Versões Cargo
Para substituir a lâmpada, proceder do
seguinte modo:
extrair o plafonier A fig. 153 atuando
nos pontos indicados pelas setas;
abrir a cobertura B fig. 154 como
indicado;
substituir a lâmpada C fig. 154
separando-a dos contactos laterais e
introduzir a nova lâmpada,
assegurando-se que esta fique
devidamente bloqueada entre os
próprios contactos;
fechar a cobertura B fig. 154 e fixar
o plafonier no local para o efeito,
certificando-se que fica bloqueada;
fechar a cobertura B e fixar o
plafonier no local para o efeito,
certificando-se que fica bloqueada.Versões Combi
Para substituir a lâmpada, proceder do
seguinte modo:
premir o botão A fig. 155 e extrair o
plafonier amovível B;
extrair o plafonier atuando nos
pontos indicados pelas setas;
substituir a lâmpada C fig. 156
desapertando-a dos contactos laterais
e certificando-se de que a nova
lâmpada está corretamente fixada entre
os contactos;153F0T0144
154F0T0107
155F0T0458
A
U
T
O
156F0T0108
A
UT
O
157F0T0109
132
EM EMERGÊNCIA

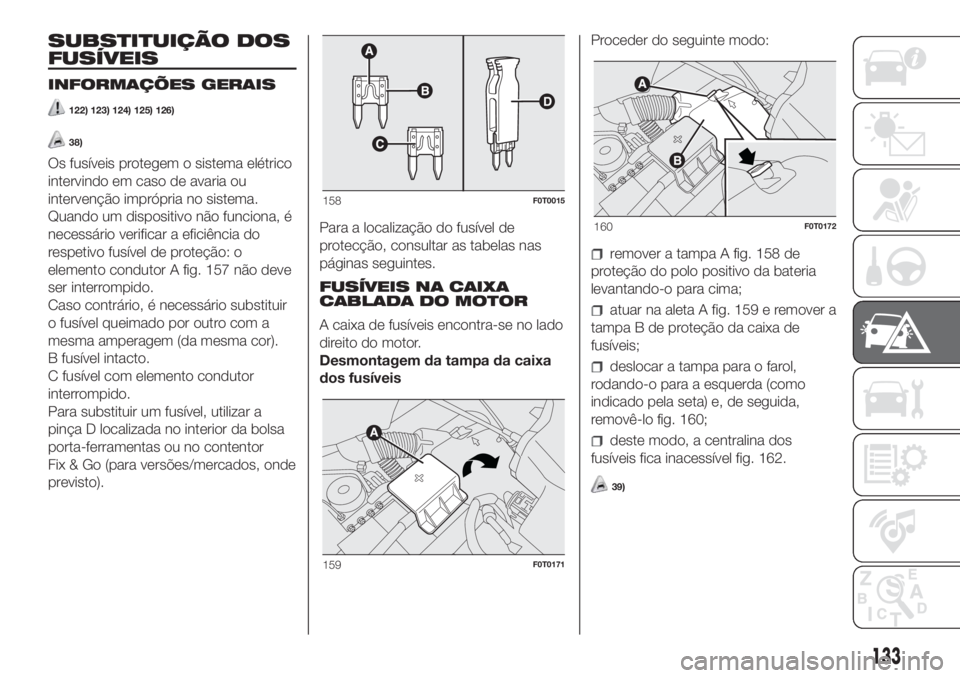

SUBSTITUIÇÃO DOS
FUSÍVEIS
INFORMAÇÕES GERAIS
122) 123) 124) 125) 126)
38)
Os fusíveis protegem o sistema elétrico
intervindo em caso de avaria ou
intervenção imprópria no sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do
respetivo fusível de proteção: o
elemento condutor A fig. 157 não deve
ser interrompido.
Caso contrário, é necessário substituir
o fusível queimado por outro com a
mesma amperagem (da mesma cor).
B fusível intacto.
C fusível com elemento condutor
interrompido.
Para substituir um fusível, utilizar a
pinça D localizada no interior da bolsa
porta-ferramentas ou no contentor
Fix & Go (para versões/mercados, onde
previsto).Para a localização do fusível de
protecção, consultar as tabelas nas
páginas seguintes.
FUSÍVEIS NA CAIXA
CABLADA DO MOTOR
A caixa de fusíveis encontra-se no lado
direito do motor.
Desmontagem da tampa da caixa
dos fusíveisProceder do seguinte modo:
remover a tampa A fig. 158 de
proteção do polo positivo da bateria
levantando-o para cima;
atuar na aleta A fig. 159 e remover a
tampa B de proteção da caixa de
fusíveis;
deslocar a tampa para o farol,
rodando-o para a esquerda (como
indicado pela seta) e, de seguida,
removê-lo fig. 160;
deste modo, a centralina dos
fusíveis fica inacessível fig. 162.
39)
158F0T0015
159F0T0171
160F0T0172
133

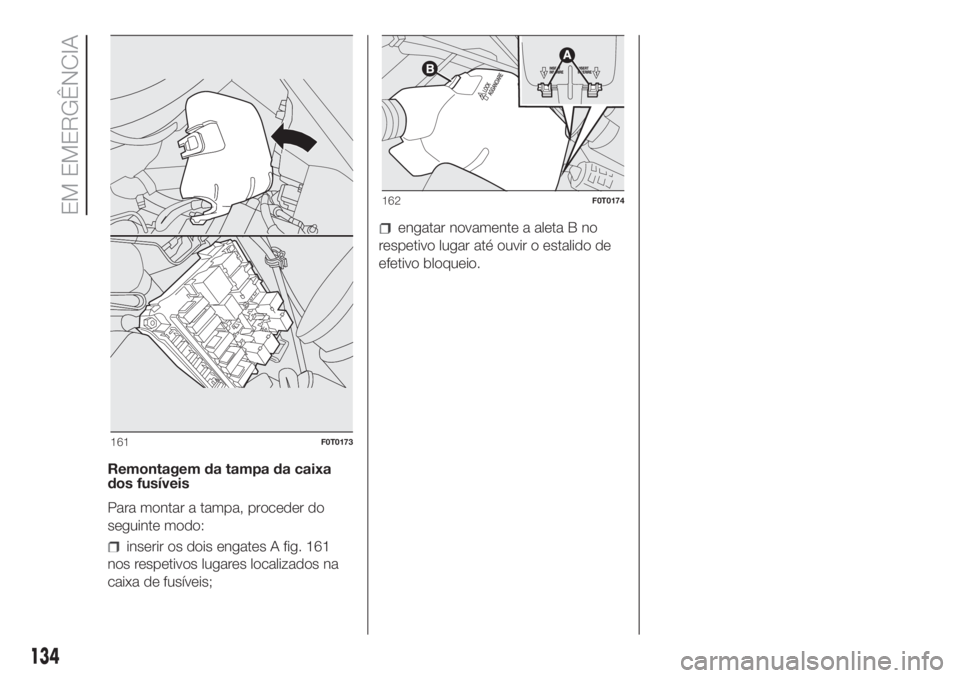

Remontagem da tampa da caixa
dos fusíveis
Para montar a tampa, proceder do
seguinte modo:
inserir os dois engates A fig. 161
nos respetivos lugares localizados na
caixa de fusíveis;
engatar novamente a aleta B no
respetivo lugar até ouvir o estalido de
efetivo bloqueio.
161F0T0173
162F0T0174
134
EM EMERGÊNCIA

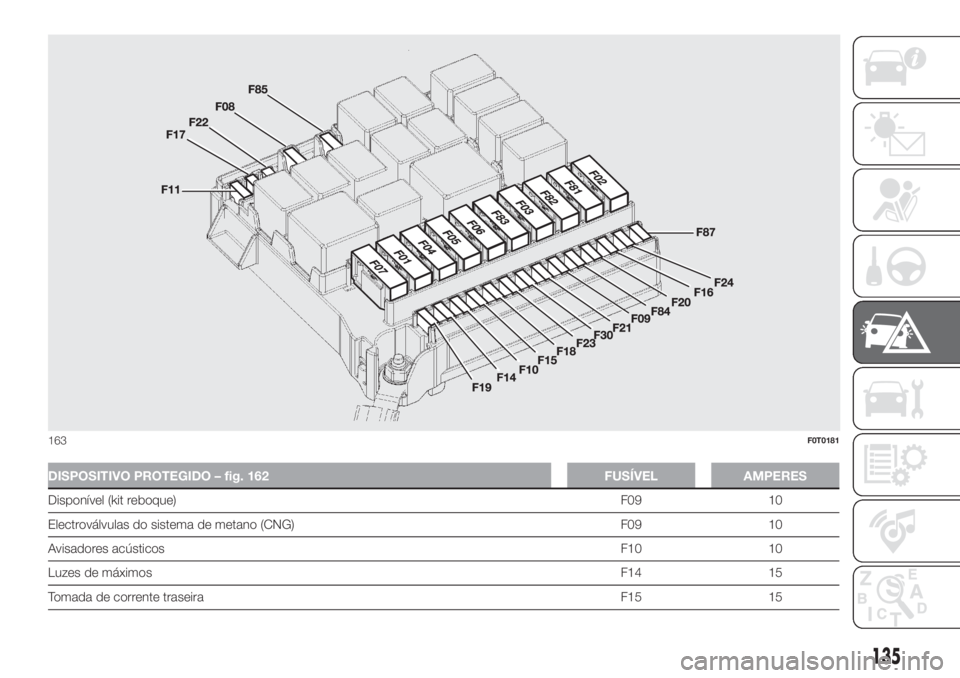

DISPOSITIVO PROTEGIDO – fig. 162 FUSÍVEL AMPERES
Disponível (kit reboque)F09 10
Electroválvulas do sistema de metano (CNG) F09 10
Avisadores acústicosF10 10
Luzes de máximosF14 15
Tomada de corrente traseiraF15 15
163F0T0181
135

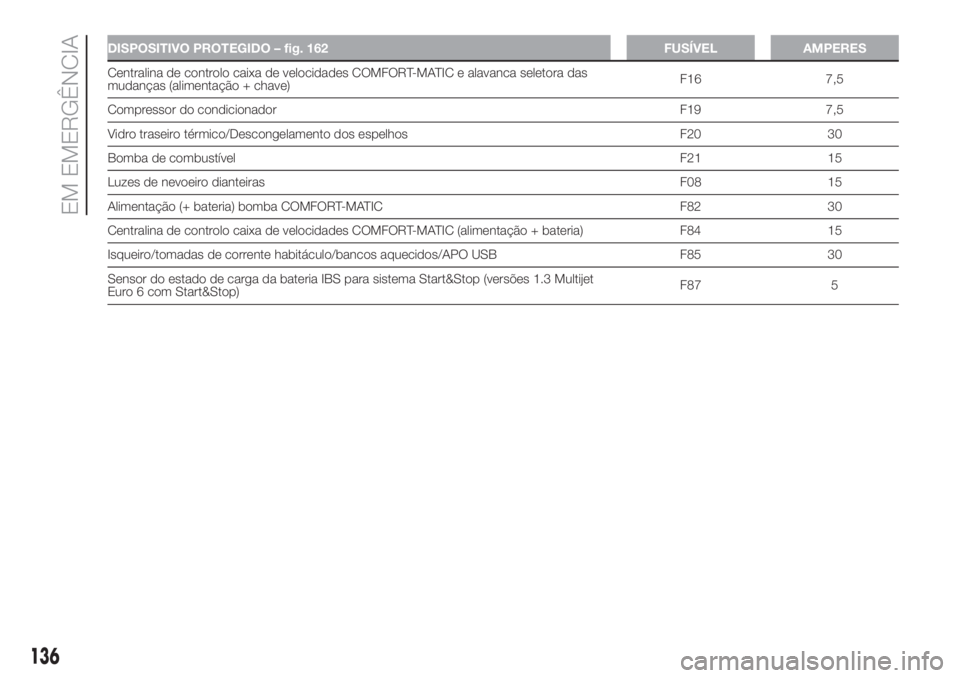

DISPOSITIVO PROTEGIDO – fig. 162 FUSÍVEL AMPERES
Centralina de controlo caixa de velocidades COMFORT-MATIC e alavanca seletora das
mudanças (alimentação + chave)F16 7,5
Compressor do condicionador F19 7,5
Vidro traseiro térmico/Descongelamento dos espelhos F20 30
Bomba de combustívelF21 15
Luzes de nevoeiro dianteirasF08 15
Alimentação (+ bateria) bomba COMFORT-MATIC F82 30
Centralina de controlo caixa de velocidades COMFORT-MATIC (alimentação + bateria) F84 15
Isqueiro/tomadas de corrente habitáculo/bancos aquecidos/APO USB F85 30
Sensor do estado de carga da bateria IBS para sistema Start&Stop (versões 1.3 Multijet
Euro 6 com Start&Stop)F87 5
136
EM EMERGÊNCIA

137

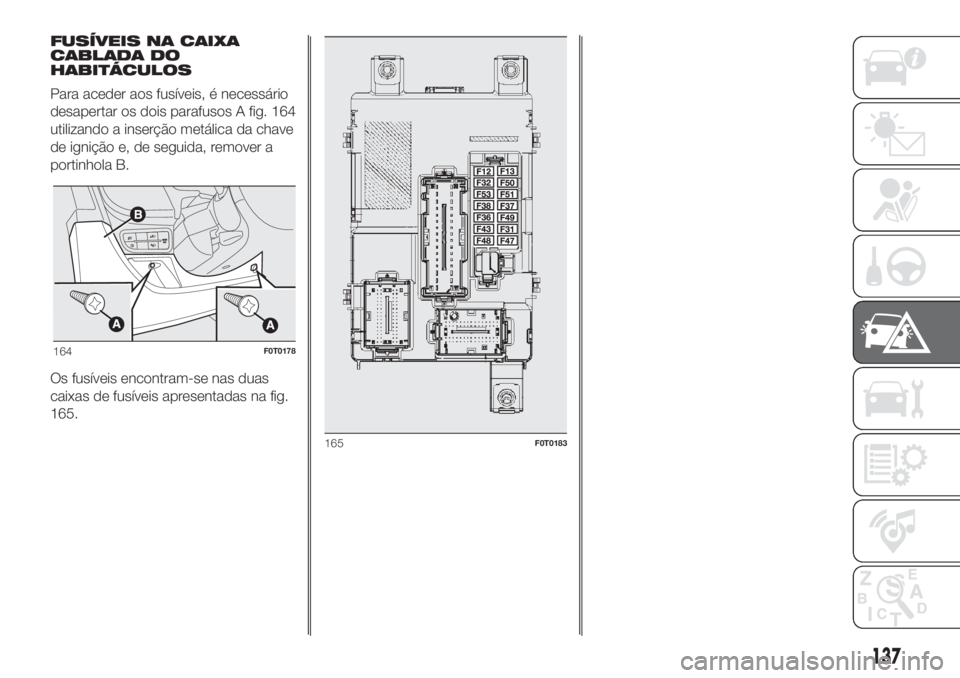

FUSÍVEIS NA CAIXA
CABLADA DO
HABITÁCULOS
Para aceder aos fusíveis, é necessário
desapertar os dois parafusos A fig. 164
utilizando a inserção metálica da chave
de ignição e, de seguida, remover a
portinhola B.
Os fusíveis encontram-se nas duas
caixas de fusíveis apresentadas na fig.
165.
164F0T0178
165F0T0183

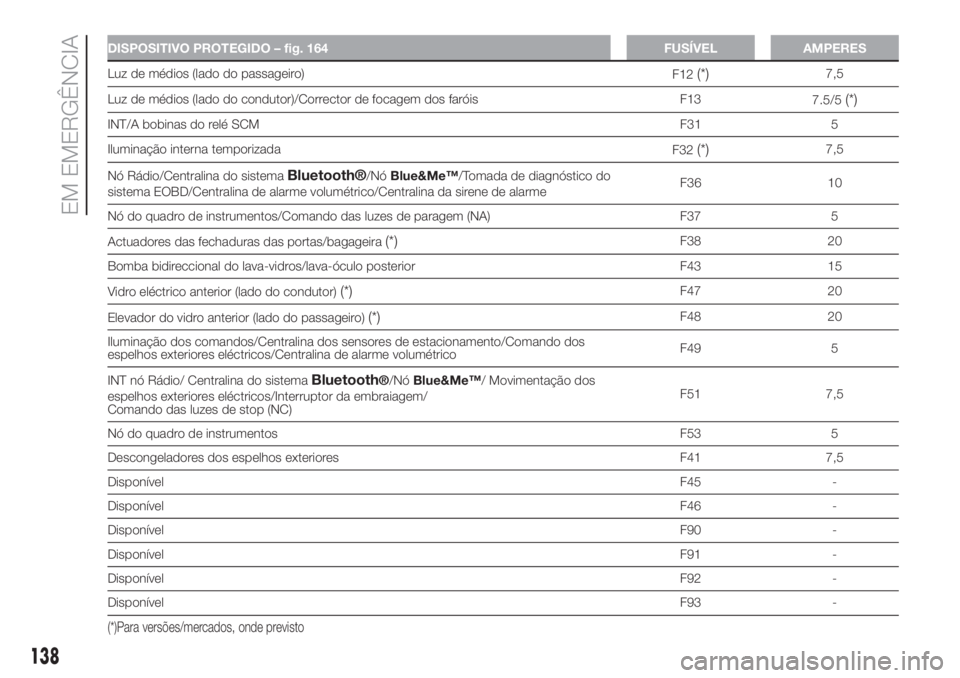

DISPOSITIVO PROTEGIDO – fig. 164 FUSÍVEL AMPERES
Luz de médios (lado do passageiro)
F12(*)7,5
Luz de médios (lado do condutor)/Corrector de focagem dos faróis F13
7.5/5
(*)
INT/A bobinas do relé SCMF31 5
Iluminação interna temporizada
F32
(*)7,5
Nó Rádio/Centralina do sistema
Bluetooth®/NóBlue&Me™/Tomada de diagnóstico do
sistema EOBD/Centralina de alarme volumétrico/Centralina da sirene de alarmeF36 10
Nó do quadro de instrumentos/Comando das luzes de paragem (NA) F37 5
Actuadores das fechaduras das portas/bagageira
(*)F38 20
Bomba bidireccional do lava-vidros/lava-óculo posterior F43 15
Vidro eléctrico anterior (lado do condutor)
(*)F47 20
Elevador do vidro anterior (lado do passageiro)
(*)F48 20
Iluminação dos comandos/Centralina dos sensores de estacionamento/Comando dos
espelhos exteriores eléctricos/Centralina de alarme volumétricoF49 5
INT nó Rádio/ Centralina do sistema
Bluetooth®/NóBlue&Me™/ Movimentação dos
espelhos exteriores eléctricos/Interruptor da embraiagem/
Comando das luzes de stop (NC)F51 7,5
Nó do quadro de instrumentos F53 5
Descongeladores dos espelhos exteriores F41 7,5
DisponívelF45 -
DisponívelF46 -
DisponívelF90 -
DisponívelF91 -
DisponívelF92 -
DisponívelF93 -
(*)Para versões/mercados, onde previsto
138
EM EMERGÊNCIA
