FIAT FIORINO 2019 Knjižica za upotrebu i održavanje (in Serbian)

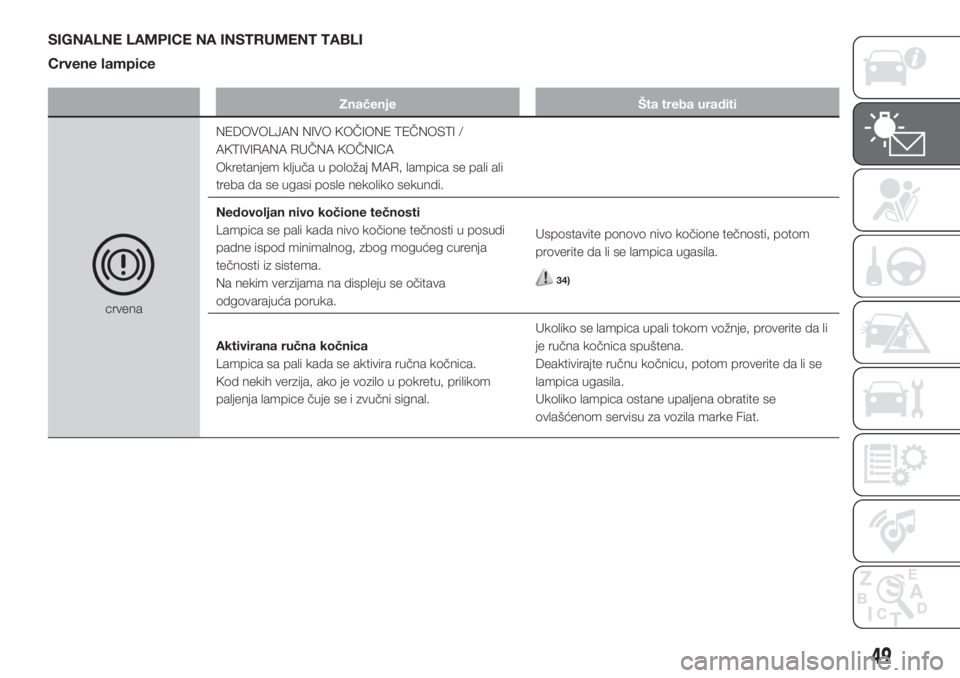

SIGNALNE LAMPICE NA INSTRUMENT TABLI
Crvene lampice
Značenje Šta treba uraditi
crvenaNEDOVOLJAN NIVO KOČIONE TEČNOSTI /
AKTIVIRANA RUČNA KOČNICA
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi.
Nedovoljan nivo kočione tečnosti
Lampica se pali kada nivo kočione tečnosti u posudi
padne ispod minimalnog, zbog mogućeg curenja
tečnosti iz sistema.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Uspostavite ponovo nivo kočione tečnosti, potom
proverite da li se lampica ugasila.
34)
Aktivirana ručna kočnica
Lampica sa pali kada se aktivira ručna kočnica.
Kod nekih verzija, ako je vozilo u pokretu, prilikom
paljenja lampice čuje se i zvučni signal.Ukoliko se lampica upali tokom vožnje, proverite da li
je ručna kočnica spuštena.
Deaktivirajte ručnu kočnicu, potom proverite da li se
lampica ugasila.
Ukoliko lampica ostane upaljena obratite se
ovlašćenom servisu za vozila marke Fiat.
49

Značenje Šta treba uraditi
crvena
ćilibarsko žuta

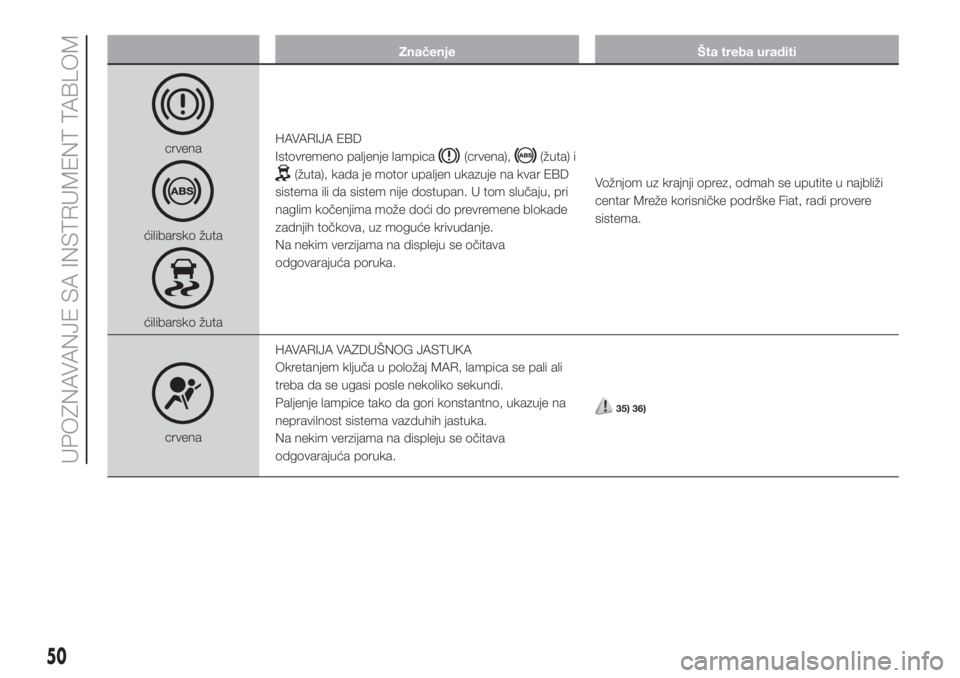

ćilibarsko žutaHAVARIJA EBD
Istovremeno paljenje lampica
(crvena),(žuta) i
(žuta), kada je motor upaljen ukazuje na kvar EBD
sistema ili da sistem nije dostupan. U tom slučaju, pri
naglim kočenjima može doći do prevremene blokade
zadnjih točkova, uz moguće krivudanje.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Vožnjom uz krajnji oprez, odmah se uputite u najbliži
centar Mreže korisničke podrške Fiat, radi provere
sistema.
crvenaHAVARIJA VAZDUŠNOG JASTUKA
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi.
Paljenje lampice tako da gori konstantno, ukazuje na
nepravilnost sistema vazduhih jastuka.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.
35) 36)
50
UPOZNAVANJE SA INSTRUMENT TABLOM

Značenje Šta treba uraditi

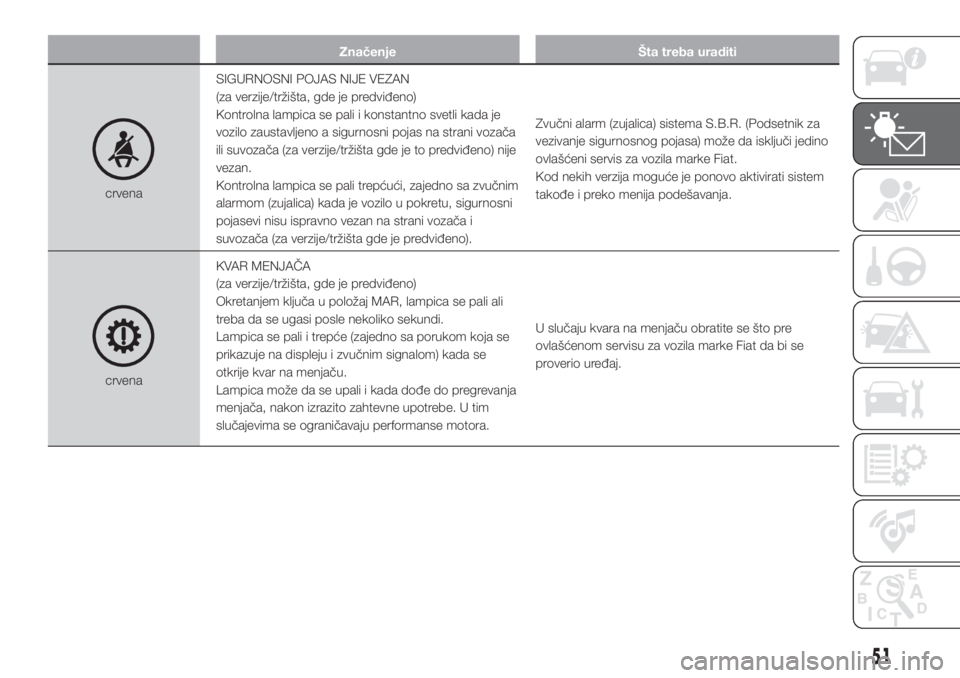

crvenaSIGURNOSNI POJAS NIJE VEZAN
(za verzije/tržišta, gde je predviđeno)
Kontrolna lampica se pali i konstantno svetli kada je
vozilo zaustavljeno a sigurnosni pojas na strani vozača
ili suvozača (za verzije/tržišta gde je to predviđeno) nije
vezan.
Kontrolna lampica se pali trepćući, zajedno sa zvučnim
alarmom (zujalica) kada je vozilo u pokretu, sigurnosni
pojasevi nisu ispravno vezan na strani vozača i
suvozača (za verzije/tržišta gde je predviđeno).Zvučni alarm (zujalica) sistema S.B.R. (Podsetnik za
vezivanje sigurnosnog pojasa) može da isključi jedino
ovlašćeni servis za vozila marke Fiat.
Kod nekih verzija moguće je ponovo aktivirati sistem
takođe i preko menija podešavanja.
crvenaKVAR MENJAČA
(za verzije/tržišta, gde je predviđeno)
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi.
Lampica se pali i trepće (zajedno sa porukom koja se
prikazuje na displeju i zvučnim signalom) kada se
otkrije kvar na menjaču.
Lampica može da se upali i kada dođe do pregrevanja
menjača, nakon izrazito zahtevne upotrebe. U tim
slučajevima se ograničavaju performanse motora.U slučaju kvara na menjaču obratite se što pre
ovlašćenom servisu za vozila marke Fiat da bi se
proverio uređaj.
51

Značenje Šta treba uraditi
Crvena

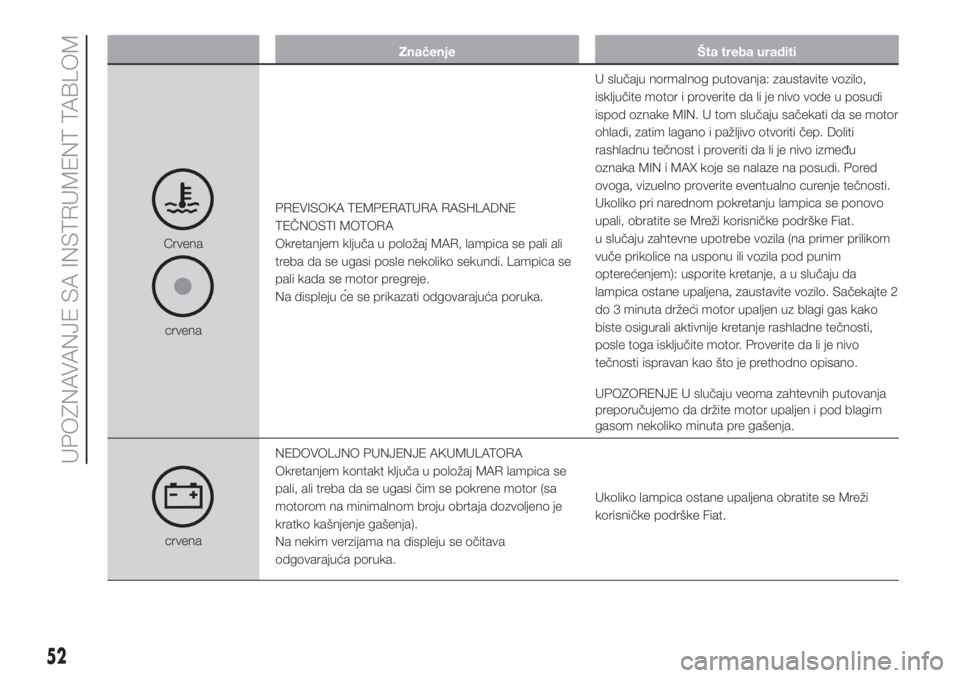

crvenaPREVISOKA TEMPERATURA RASHLADNE
TEČNOSTI MOTORA
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi. Lampica se
pali kada se motor pregreje.
Na displeju c
e se prikazati odgovarajuća poruka.U slučaju normalnog putovanja: zaustavite vozilo,
isključite motor i proverite da li je nivo vode u posudi
ispod oznake MIN. U tom slučaju sačekati da se motor
ohladi, zatim lagano i pažljivo otvoriti čep. Doliti
rashladnu tečnost i proveriti da li je nivo između
oznaka MIN i MAX koje se nalaze na posudi. Pored
ovoga, vizuelno proverite eventualno curenje tečnosti.
Ukoliko pri narednom pokretanju lampica se ponovo
upali, obratite se Mreži korisničke podrške Fiat.
u slučaju zahtevne upotrebe vozila (na primer prilikom
vuče prikolice na usponu ili vozila pod punim
opterećenjem): usporite kretanje, a u slučaju da
lampica ostane upaljena, zaustavite vozilo. Sačekajte 2
do 3 minuta držeći motor upaljen uz blagi gas kako
biste osigurali aktivnije kretanje rashladne tečnosti,
posle toga isključite motor. Proverite da li je nivo
tečnosti ispravan kao što je prethodno opisano.
UPOZORENJE U slučaju veoma zahtevnih putovanja
preporučujemo da držite motor upaljen i pod blagim
gasom nekoliko minuta pre gašenja.
crvenaNEDOVOLJNO PUNJENJE AKUMULATORA
Okretanjem kontakt ključa u položaj MAR lampica se
pali, ali treba da se ugasi čim se pokrene motor (sa
motorom na minimalnom broju obrtaja dozvoljeno je
kratko kašnjenje gašenja).
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Ukoliko lampica ostane upaljena obratite se Mreži
korisničke podrške Fiat.
52
UPOZNAVANJE SA INSTRUMENT TABLOM

Značenje Šta treba uraditi

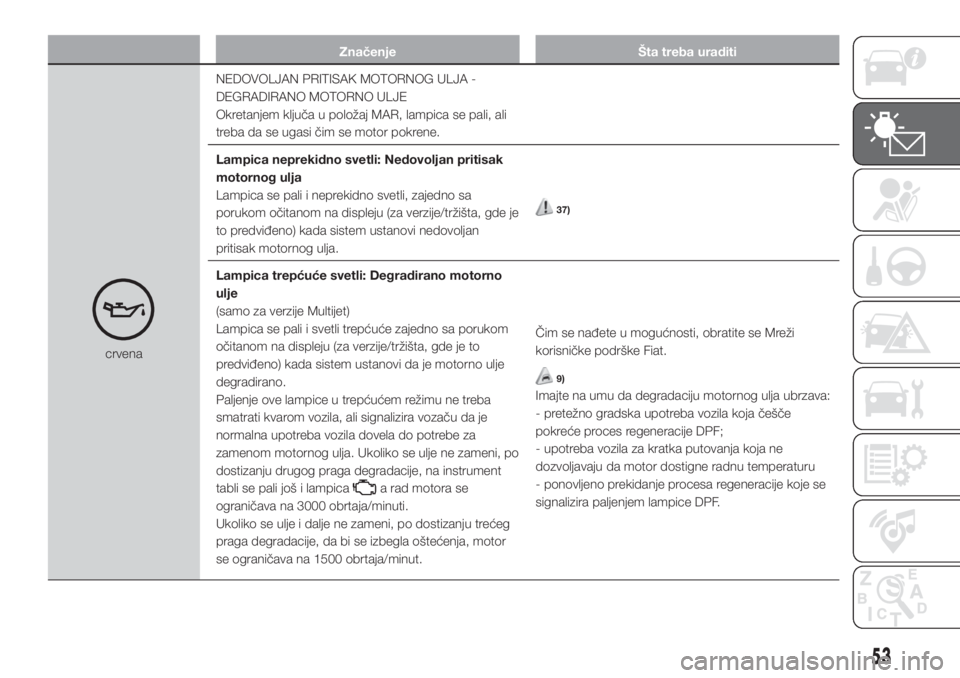

crvenaNEDOVOLJAN PRITISAK MOTORNOG ULJA -
DEGRADIRANO MOTORNO ULJE
Okretanjem ključa u položaj MAR, lampica se pali, ali
treba da se ugasi čim se motor pokrene.
Lampica neprekidno svetli: Nedovoljan pritisak
motornog ulja
Lampica se pali i neprekidno svetli, zajedno sa
porukom očitanom na displeju (za verzije/tržišta, gde je
to predviđeno) kada sistem ustanovi nedovoljan
pritisak motornog ulja.
37)
Lampica trepćuće svetli: Degradirano motorno
ulje
(samo za verzije Multijet)
Lampica se pali i svetli trepćuće zajedno sa porukom
očitanom na displeju (za verzije/tržišta, gde je to
predviđeno) kada sistem ustanovi da je motorno ulje
degradirano.
Paljenje ove lampice u trepćućem režimu ne treba
smatrati kvarom vozila, ali signalizira vozaču da je
normalna upotreba vozila dovela do potrebe za
zamenom motornog ulja. Ukoliko se ulje ne zameni, po
dostizanju drugog praga degradacije, na instrument
tabli se pali još i lampica
a rad motora se
ograničava na 3000 obrtaja/minuti.
Ukoliko se ulje i dalje ne zameni, po dostizanju trećeg
praga degradacije, da bi se izbegla oštećenja, motor
se ograničava na 1500 obrtaja/minut.Čim se nađete u mogućnosti, obratite se Mreži
korisničke podrške Fiat.
9)
Imajte na umu da degradaciju motornog ulja ubrzava:
- pretežno gradska upotreba vozila koja češče
pokreće proces regeneracije DPF;
- upotreba vozila za kratka putovanja koja ne
dozvoljavaju da motor dostigne radnu temperaturu
- ponovljeno prekidanje procesa regeneracije koje se
signalizira paljenjem lampice DPF.
53

Značenje Šta treba uraditi

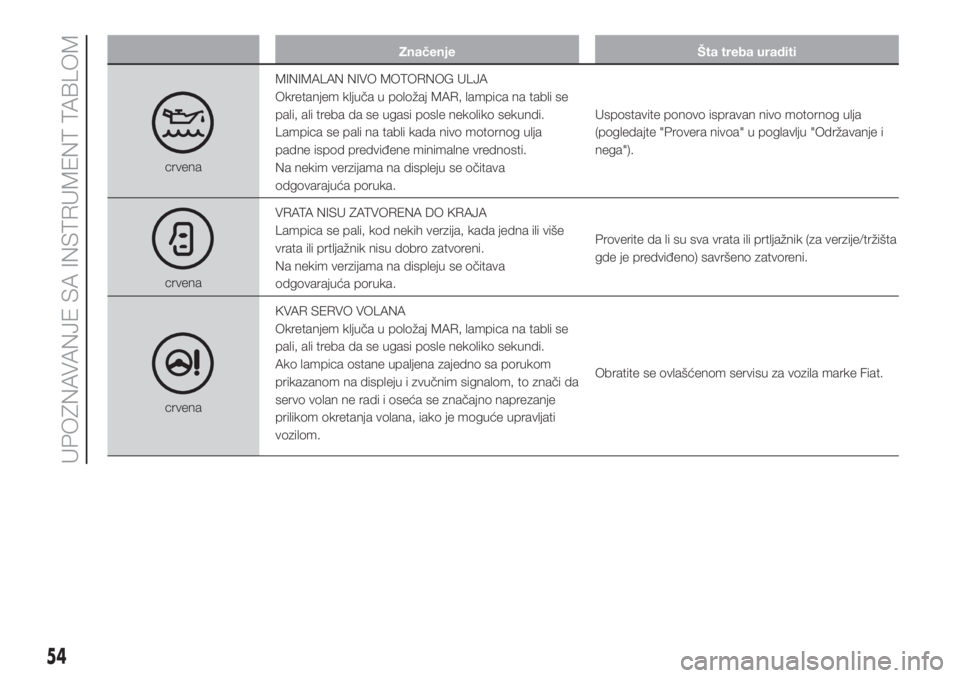

crvenaMINIMALAN NIVO MOTORNOG ULJA
Okretanjem ključa u položaj MAR, lampica na tabli se
pali, ali treba da se ugasi posle nekoliko sekundi.
Lampica se pali na tabli kada nivo motornog ulja
padne ispod predviđene minimalne vrednosti.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Uspostavite ponovo ispravan nivo motornog ulja
(pogledajte "Provera nivoa" u poglavlju "Održavanje i
nega").
crvenaVRATA NISU ZATVORENA DO KRAJA
Lampica se pali, kod nekih verzija, kada jedna ili više
vrata ili prtljažnik nisu dobro zatvoreni.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Proverite da li su sva vrata ili prtljažnik (za verzije/tržišta
gde je predviđeno) savršeno zatvoreni.
crvenaKVAR SERVO VOLANA
Okretanjem ključa u položaj MAR, lampica na tabli se
pali, ali treba da se ugasi posle nekoliko sekundi.
Ako lampica ostane upaljena zajedno sa porukom
prikazanom na displeju i zvučnim signalom, to znači da
servo volan ne radi i oseća se značajno naprezanje
prilikom okretanja volana, iako je moguće upravljati
vozilom.Obratite se ovlašćenom servisu za vozila marke Fiat.
54
UPOZNAVANJE SA INSTRUMENT TABLOM

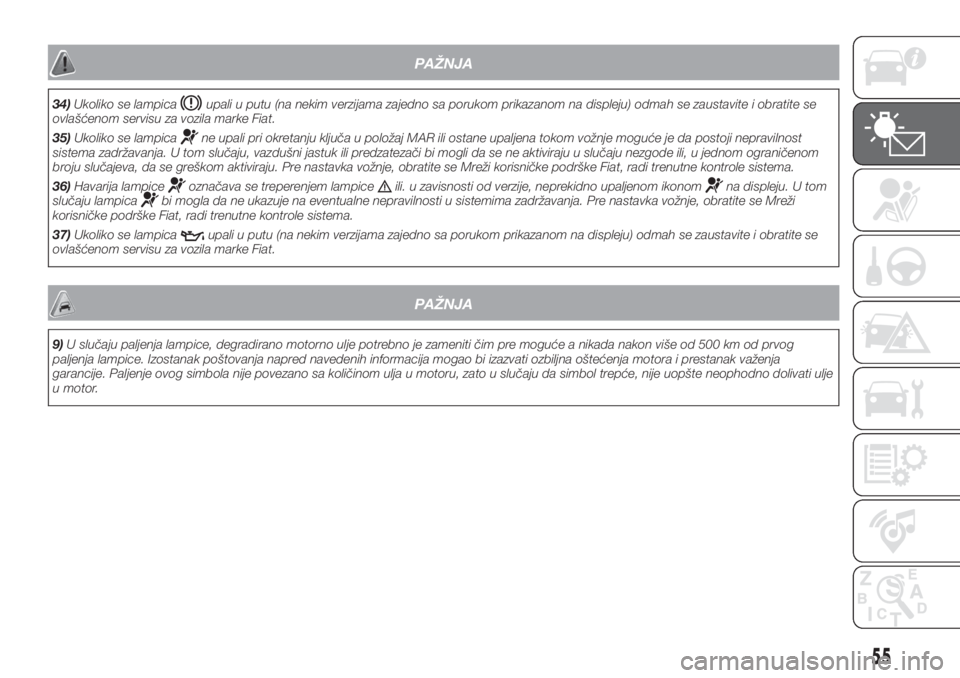

PAŽNJA
34)Ukoliko se lampicaupali u putu (na nekim verzijama zajedno sa porukom prikazanom na displeju) odmah se zaustavite i obratite se
ovlašćenom servisu za vozila marke Fiat.
35)Ukoliko se lampica
ne upali pri okretanju ključa u položaj MAR ili ostane upaljena tokom vožnje moguće je da postoji nepravilnost
sistema zadržavanja. U tom slučaju, vazdušni jastuk ili predzatezači bi mogli da se ne aktiviraju u slučaju nezgode ili, u jednom ograničenom
broju slučajeva, da se greškom aktiviraju. Pre nastavka vožnje, obratite se Mreži korisničke podrške Fiat, radi trenutne kontrole sistema.
36)Havarija lampice
označava se treperenjem lampiceili. u zavisnosti od verzije, neprekidno upaljenom ikonomna displeju. U tom
slučaju lampicabi mogla da ne ukazuje na eventualne nepravilnosti u sistemima zadržavanja. Pre nastavka vožnje, obratite se Mreži
korisničke podrške Fiat, radi trenutne kontrole sistema.
37)Ukoliko se lampica
upali u putu (na nekim verzijama zajedno sa porukom prikazanom na displeju) odmah se zaustavite i obratite se
ovlašćenom servisu za vozila marke Fiat.
PAŽNJA
9)U slučaju paljenja lampice, degradirano motorno ulje potrebno je zameniti čim pre moguće a nikada nakon više od 500 km od prvog
paljenja lampice. Izostanak poštovanja napred navedenih informacija mogao bi izazvati ozbiljna oštećenja motora i prestanak važenja
garancije. Paljenje ovog simbola nije povezano sa količinom ulja u motoru, zato u slučaju da simbol trepće, nije uopšte neophodno dolivati ulje
u motor.
55

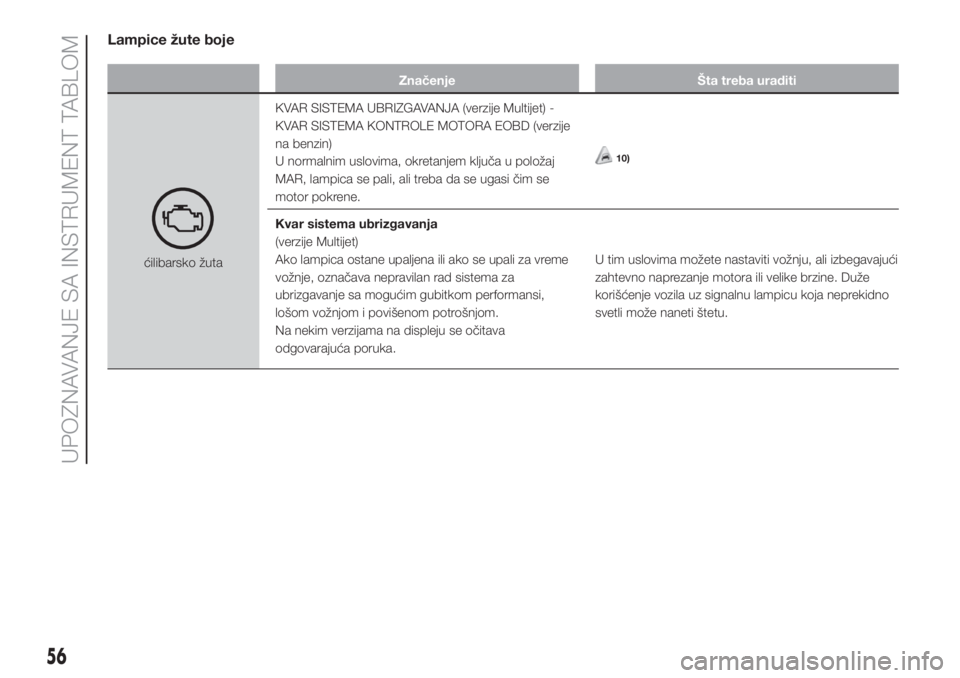

Lampice žute boje
Značenje Šta treba uraditi
ćilibarsko žutaKVAR SISTEMA UBRIZGAVANJA (verzije Multijet) -
KVAR SISTEMA KONTROLE MOTORA EOBD (verzije
na benzin)
U normalnim uslovima, okretanjem ključa u položaj
MAR, lampica se pali, ali treba da se ugasi čim se
motor pokrene.
10)
Kvar sistema ubrizgavanja
(verzije Multijet)
Ako lampica ostane upaljena ili ako se upali za vreme
vožnje, označava nepravilan rad sistema za
ubrizgavanje sa mogućim gubitkom performansi,
lošom vožnjom i povišenom potrošnjom.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.U tim uslovima možete nastaviti vožnju, ali izbegavajući
zahtevno naprezanje motora ili velike brzine. Duže
korišćenje vozila uz signalnu lampicu koja neprekidno
svetli može naneti štetu.
56
UPOZNAVANJE SA INSTRUMENT TABLOM

Značenje Šta treba uraditi

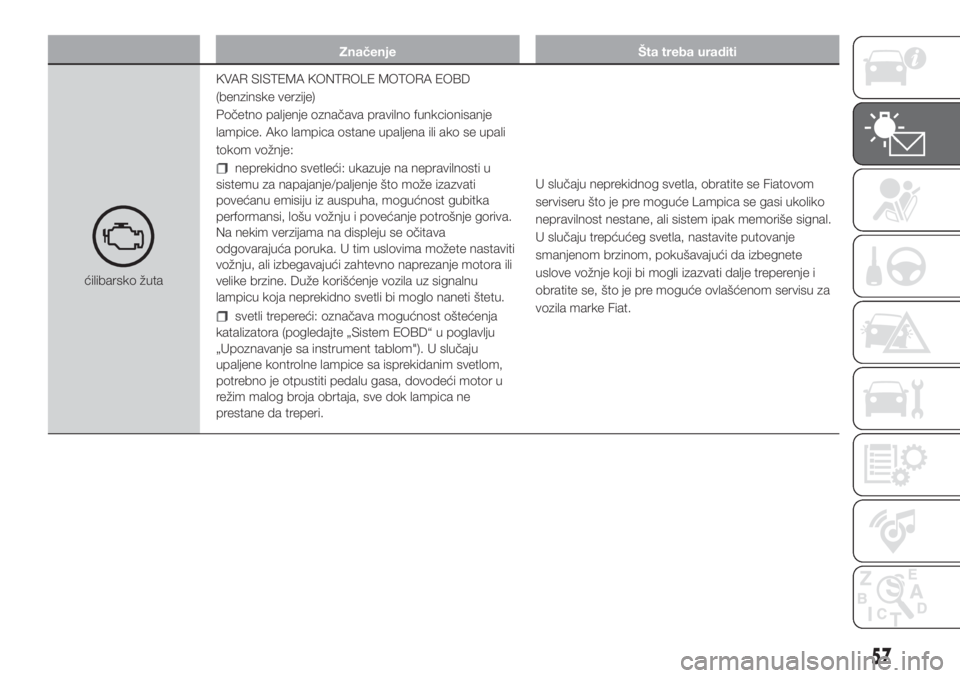

ćilibarsko žutaKVAR SISTEMA KONTROLE MOTORA EOBD
(benzinske verzije)
Početno paljenje označava pravilno funkcionisanje
lampice. Ako lampica ostane upaljena ili ako se upali
tokom vožnje:
neprekidno svetleći: ukazuje na nepravilnosti u
sistemu za napajanje/paljenje što može izazvati
povećanu emisiju iz auspuha, mogućnost gubitka
performansi, lošu vožnju i povećanje potrošnje goriva.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka. U tim uslovima možete nastaviti
vožnju, ali izbegavajući zahtevno naprezanje motora ili
velike brzine. Duže korišćenje vozila uz signalnu
lampicu koja neprekidno svetli bi moglo naneti štetu.
svetli trepereći: označava mogućnost oštećenja
katalizatora (pogledajte „Sistem EOBD“ u poglavlju
„Upoznavanje sa instrument tablom"). U slučaju
upaljene kontrolne lampice sa isprekidanim svetlom,
potrebno je otpustiti pedalu gasa, dovodeći motor u
režim malog broja obrtaja, sve dok lampica ne
prestane da treperi.U slučaju neprekidnog svetla, obratite se Fiatovom
serviseru što je pre moguće Lampica se gasi ukoliko
nepravilnost nestane, ali sistem ipak memoriše signal.
U slučaju trepćućeg svetla, nastavite putovanje
smanjenom brzinom, pokušavajući da izbegnete
uslove vožnje koji bi mogli izazvati dalje treperenje i
obratite se, što je pre moguće ovlašćenom servisu za
vozila marke Fiat.
57

Značenje Šta treba uraditi
ćilibarsko žutaKVAR SISTEMA ZA UBRIZGAVANJE UREA (dizel
verzije)
Lampica se pali, zajedno sa odgovarajućom porukom
na instrument tabli (za verzije/tržišta gde je to
predviđeno) u slučaju da se unosi tečnost koja ne
odgovara nominalnim karakteristikama ili ako se otkrije
da je prosečna potrošnja UREE veća od 50%.Obratite se što je pre moguće ovlašćenom servisu za
vozila marke Fiat.
Ako se anomalija ne reši, svaki put kada se dođe do
sledećeg praga, na displeju instrument table će se
pojaviti odgovarajuća poruka sve dok više ne bude
moguće ponovo pokrenuti motor.
Kada preostane oko 200 km do onemogućenja
pokretanja vozila, na komandnoj tabli će se pojaviti
stalna poruka (za verzije/tržišta gde je to predviđeno)
uz zvučni signal.
ćilibarsko žutaHAVARIJA ABS
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi.
Lampica se pali kada je sistem van funkcije ili kada nije
dostupan. U ovom slučaju kočioni sistem održava
nepromenjenom sopstvenu efikasnost, ali bez
potencijalne mogućnosti aktiviranja ABS sistema.
Na nekim verzijama na displeju se očitava
odgovarajuća poruka.Nastavite vožnju pažljivo i čim budete u mogućnosti
obratite se ovlašćenom servisu za vozila marke Fiat.
ćilibarsko žutaREZERVA GORIVA
Okretanjem ključa u položaj MAR, lampica se pali ali
treba da se ugasi posle nekoliko sekundi. Lampica se
pali kada u rezervoaru ostane oko 6/7 litara goriva.
Trougao koji se nalazi sa desne strane simbolapokazuje stranu vozila na kojoj se nalazi otvor za
sipanje goriva.Ukoliko lampica treperi, to znači da postoji
nepravilnost u sistemu. U tom slučaju obratite se Mreži
korisničke podrške Fiat radi provere samog sistema.
58
UPOZNAVANJE SA INSTRUMENT TABLOM
