FIAT FREEMONT 2011 Betriebsanleitung (in German)

hinten. Der Sitz bewegt sich in der entsprechenden
Richtung. Lassen Sie den Schalter los, wenn die ge-
wünschte Position erreicht ist.
Einstellen der Sitzhöhe
Die Sitzhöhe kann verstellt werden. Wenn Sie den
Sitzschalter nach oben ziehen oder nach unten drü­
cken, bewegt sich der Sitz in der entsprechenden Rich-
tung. Lassen Sie den Schalter los, wenn die gewünschte
Position erreicht ist.
Einstellen der Sitzflächenneigung
Der Winkel des Sitzpolsters kann in vier Richtungen
eingestellt werden. Wenn Sie den vorderen bzw. den
hinteren Teil des Sitzschalters nach oben ziehen oder
nach unten drücken, bewegt sich das Vorder- bzw.
Hinterteil des Sitzpolsters in der entsprechenden Rich-
tung. Lassen Sie den Schalter los, wenn die gewünschte
Position erreicht ist.
WARNHINWEISE!
 Das Einstellen eines Sitzes während
der Fahrt kann gefährlich sein. Das Ver-
schieben eines Sitzes während der Fahrt kann
zum Verlust der Kontrolle über das Fahrzeug füh­
ren, wodurch es zu einer Kollision und schweren
Verletzungen oder Verletzungen mit Todesfolge
kommen kann.
 Sitze sollten vor dem Anlegen der Sicherheits-
gurte und bei geparktem Fahrzeug eingestellt
werden. Schlecht eingestellte Sicherheitsgurte
können schwere Verletzungen oder Verletzungen
mit Todesfolge verursachen.
 Auf keinen Fall mit nach hinten geneigter
Rückenlehne fahren, sodass der Sicherheitsgurt
nicht mehr an der Brust anliegt . Bei einer Kolli-
sion könnten Sie unter dem Sicherheitsgurt
durchrutschen, wodurch es zu schweren Verlet-
zungen oder Verletzungen mit Todesfolge kom-
men kann.Keine Gegenstände unter einem elek-
trisch verstellbarem Sitz verstauen oder
dessen Bewegungsfähigkeit einschrän­
ken, da andernfalls die Verstelleinrichtung beschä­
digt werden kann. Der Verstellweg des Sitzes kann
durch Gegenstände im unmittelbaren Sitzbereich
blockiert werden.
(abb. 16) Sitzverstellschalter
44
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

ELEKTRISCH VERSTELLBARE
LENDENWIRBELSTÜTZE – JE NACH
AUSSTATTUNG
Der Schalter der elektrisch verstellbaren Lendenwir-
belstütze befindet sich an der Außenseite des Fahrer-
sitzes. Schieben Sie den Schalter nach vorn, um die
Lendenwirbelstütze zu vergrößern. Schieben Sie den
Schalter nach hinten, um die Lendenwirbelstütze zu
verkleinern. Durch Drücken des Schalters nach oben
oder unten wird die Position der Lendenwirbelstütze
entsprechend verschoben. (abb. 17)
SITZHEIZUNG – JE NACH AUSSTATTUNG
Bei einigen Modellen sind der Fahrer- und der Beifah-
rersitz eventuell mit Heizungen sowohl in den Sitzpols-
tern als auch in den Rückenlehnen ausgestattet. Die
Sitzheizung wird über das Uconnect Touch™­Systembedient.Fahrzeuge mit Uconnect Touch™ 4.3:
Drücken Sie die Taste Climate (links am Uconnect
Touch™­Display), um das Display für die Klimarege-
lung zu öffnen.
Drücken Sie den Softkey "Driver" (Fahrer)
oder "Pass" (Beifahrer) am Uconnect
Touch™­Display einmal, um die hohe Heiz-
stufe zu wählen. Drücken Sie den Softkey ein
zweites Mal, um die niedrige Heizstufe zu wählen.
Drücken Sie den Softkey ein drittes Mal, um die Sitz-
heizung auszuschalten.
Fahrzeuge mit Uconnect Touchâ„¢ 8.3 und 8.3
Nav:
Drücken Sie den Softkey "Controls" (Bedienelemente)
am Uconnect Touch™­Display. (abb. 18)(abb. 17) Schalter der elektrisch verstellbaren Lendenwirbelstütze
(abb. 18) Softkey "Controls" (Bedienelemente) 45
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Drücken Sie den Softkey "Driver" (Fahrer)
oder "Passenger" (Beifahrer) einmal, um die
hohe Heizstufe zu wählen. Drücken Sie den
Softkey ein zweites Mal, um die niedrige Heiz-
stufe zu wählen. Drücken Sie den Softkey ein drittes
Mal, um die Sitzheizung auszuschalten. (abb. 19) HINWEIS: Sobald eine Heizungseinstellung gewählt
ist, wird die Wärme innerhalb von zwei bis fünf Minu-
ten spürbar.
Bei Einstellung der hohen Heizstufe sorgt die Heizung
während der ersten vier Minuten des Betriebs für
erhöhte Heizleistung. Dann sinkt die Wärmeabgabe auf
normale Heizleistung in der hohen Heizstufe ab. Wenn
die Heizung auf die hohe Heizstufe geschaltet wurde,
schaltet das System nach 60 Minuten Dauerbetrieb
automatisch auf die niedrige Heizstufe um. Das Display
wechselt von HI zu LO, um die Änderung anzuzeigen. Die niedrige Heizstufe wird automatisch nach maximal
45 Minuten ausgeschaltet.
WARNHINWEISE!
 Personen, bei denen aufgrund des ho-
hen Alters, einer chronischen Erkran-
kung, Diabetes, einer Rückenmarksverletzung,
Medikamenteneinnahme, Alkoholgenuss, Er-
schöpfung oder anderer Ursachen das Schmerz-
empfinden der Haut eingeschränkt ist , müssen
bei Benutzung der Sitzheizung Vorsicht walten
lassen. Sie kann auch bei niedrigeren Temperatu-
ren, speziell bei langer Verwendung, Verbrennun-
gen verursachen.
 Keine wärmeisolierenden Gegenstände wie
Decken oder Kissen auf den Sitzen ablegen. Da-
durch kann die Sitzheizung überhitzen. Das Sit-
zen in einem überhitzten Sitz kann aufgrund der
hohen Oberflächentemperaturen des Sitzes zu
schweren Verbrennungen führen.

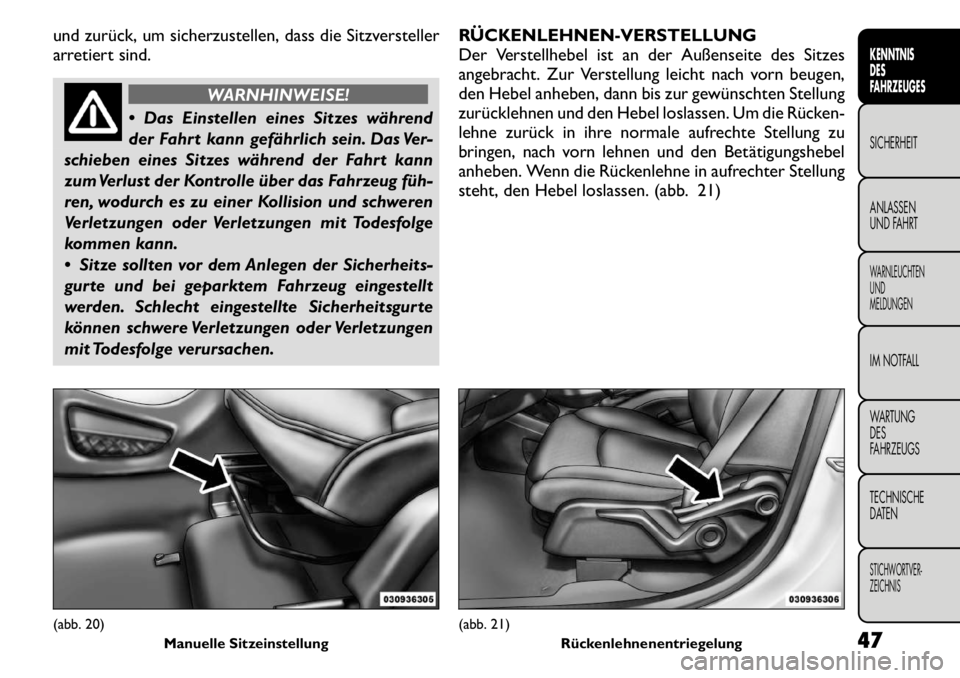

MANUELLE VORDERSITZEINSTELLUNGEN
Bei Modellen mit Sitzen mit manueller Verstellung
können der Fahrer- und der Beifahrersitz mithilfe eines
Bügels vor dem Sitzpolster in Bodennähe nach vorn
oder hinten verschoben werden. (abb. 20)
Setzen Sie sich auf den Sitz, heben Sie den Bügel an und
schieben Sie den Sitz nach vorn oder hinten. Lassen Sie
den Bügel los, wenn die gewünschte Position erreicht
ist. Bewegen Sie sich mit dem Körper auf dem Sitz vor
(abb. 19) Softkey "Heated Seats" (Sitzheizung)
46
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

und zurück, um sicherzustellen, dass die Sitzversteller
arretiert sind.
WARNHINWEISE!
 Das Einstellen eines Sitzes während
der Fahrt kann gefährlich sein. Das Ver-
schieben eines Sitzes während der Fahrt kann
zum Verlust der Kontrolle über das Fahrzeug füh­
ren, wodurch es zu einer Kollision und schweren
Verletzungen oder Verletzungen mit Todesfolge
kommen kann.
 Sitze sollten vor dem Anlegen der Sicherheits-
gurte und bei geparktem Fahrzeug eingestellt
werden. Schlecht eingestellte Sicherheitsgurte
können schwere Verletzungen oder Verletzungen
mit Todesfolge verursachen. RÜCKENLEHNEN­VERSTELLUNG
Der Verstellhebel ist an der Außenseite des Sitzes
angebracht. Zur Verstellung leicht nach vorn beugen,
den Hebel anheben, dann bis zur gewünschten Stellung
zurücklehnen und den Hebel loslassen. Um die Rücken-
lehne zurück in ihre normale aufrechte Stellung zu
bringen, nach vorn lehnen und den Betätigungshebel
anheben. Wenn die Rückenlehne in aufrechter Stellung
steht, den Hebel loslassen. (abb. 21)
(abb. 20)
Manuelle Sitzeinstellung
(abb. 21)Rückenlehnenentriegelung 47
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

WARNHINWEISE!
 Eine Sitzeinstellung bei fahrendem
Fahrzeug ist gefährlich. Durch die plötz-
liche Bewegung des Sitzes können Sie die Kont-
rolle über das Fahrzeug verlieren. Möglicher-
weise ist der Sicherheitsgurt nicht korrekt
eingestellt und Sie können verletzt werden. Den
Sitz nur einstellen, wenn das Fahrzeug steht .
 Auf keinen Fall mit nach hinten geneigter
Rückenlehne fahren, sodass der Sicherheitsgurt
nicht mehr an der Brust anliegt . Bei einem Auf-
prall können Sie unter dem Sicherheitsgurt
durchrutschen und schwer oder sogar lebensge-
fährlich verletzt werden. Den Rückenlehnen-
Versteller nur bei stehendem Fahrzeug betätigen!

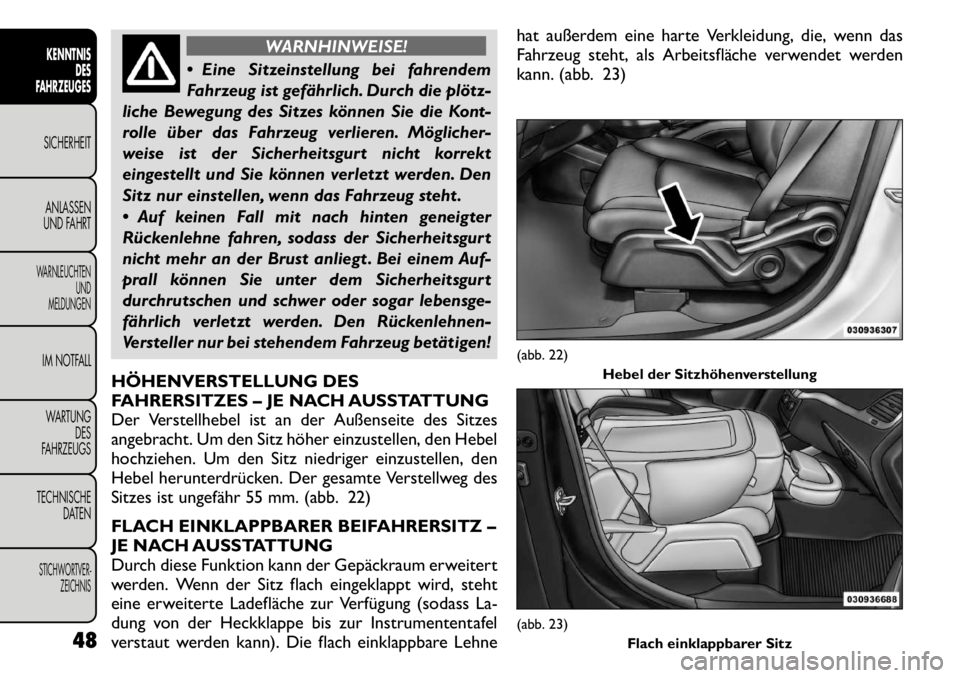

HÖHENVERSTELLUNG DES
FAHRERSITZES – JE NACH AUSSTATTUNG
Der Verstellhebel ist an der Außenseite des Sitzes
angebracht. Um den Sitz höher einzustellen, den Hebel
hochziehen. Um den Sitz niedriger einzustellen, den
Hebel herunterdrücken. Der gesamte Verstellweg des
Sitzes ist ungefähr 55 mm. (abb. 22)
FLACH EINKLAPPBARER BEIFAHRERSITZ –
JE NACH AUSSTATTUNG
Durch diese Funktion kann der Gepäckraum erweitert
werden. Wenn der Sitz flach eingeklappt wird, steht
eine erweiterte Ladefläche zur Verfügung (sodass La-
dung von der Heckklappe bis zur Instrumententafel
verstaut werden kann). Die flach einklappbare Lehne hat außerdem eine harte Verkleidung, die, wenn das
Fahrzeug steht, als Arbeitsfläche verwendet werden
kann. (abb. 23)
(abb. 22)
Hebel der Sitzhöhenverstellung(abb. 23) Flach einklappbarer Sitz
48
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

Den Rückenlehnen-Hebel hochziehen, um den Sitz ein-
oder hochzuklappen.

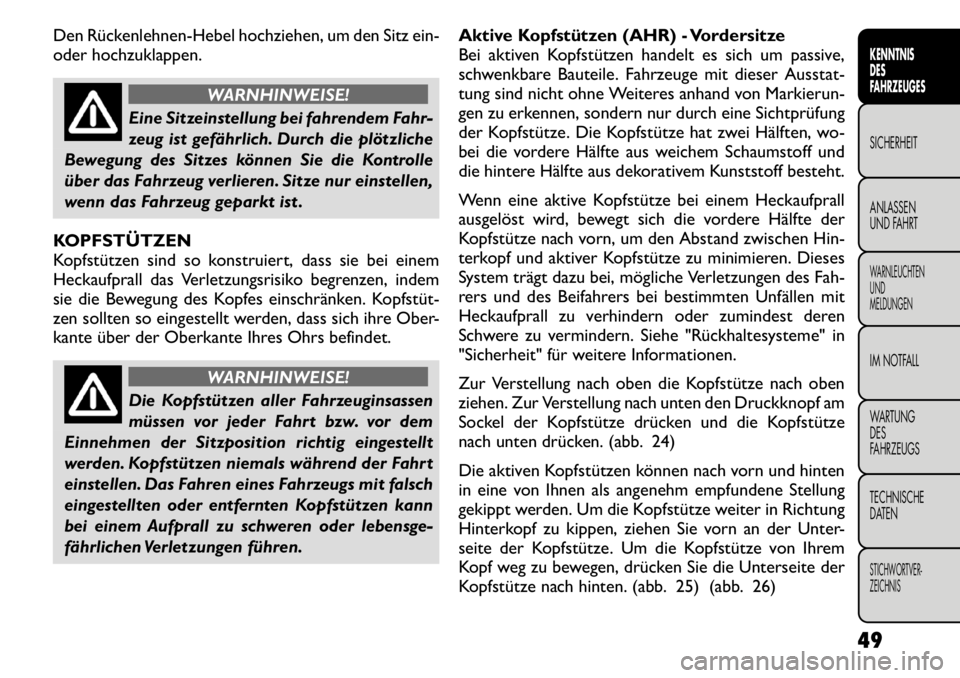

WARNHINWEISE!
Eine Sitzeinstellung bei fahrendem Fahr-
zeug ist gefährlich. Durch die plötzliche
Bewegung des Sitzes können Sie die Kontrolle
über das Fahrzeug verlieren. Sitze nur einstellen,
wenn das Fahrzeug geparkt ist .
KOPFSTÃœTZEN
Kopfstützen sind so konstruiert, dass sie bei einem
Heckaufprall das Verletzungsrisiko begrenzen, indem
sie die Bewegung des Kopfes einschränken. Kopfstüt­
zen sollten so eingestellt werden, dass sich ihre Ober-
kante über der Oberkante Ihres Ohrs befindet.
WARNHINWEISE!
Die Kopfstützen aller Fahrzeuginsassen
müssen vor jeder Fahrt bzw. vor dem
Einnehmen der Sitzposition richtig eingestellt
werden. Kopfstützen niemals während der Fahrt
einstellen. Das Fahren eines Fahrzeugs mit falsch
eingestellten oder entfernten Kopfstützen kann
bei einem Aufprall zu schweren oder lebensge-
fährlichen Verletzungen führen. Aktive Kopfstützen (AHR) - Vordersitze
Bei aktiven Kopfstützen handelt es sich um passive,
schwenkbare Bauteile. Fahrzeuge mit dieser Ausstat-
tung sind nicht ohne Weiteres anhand von Markierun-
gen zu erkennen, sondern nur durch eine Sichtprüfung
der Kopfstütze. Die Kopfstütze hat zwei Hälften, wo-
bei die vordere Hälfte aus weichem Schaumstoff und
die hintere Hälfte aus dekorativem Kunststoff besteht.
Wenn eine aktive Kopfstütze bei einem Heckaufprall
ausgelöst wird, bewegt sich die vordere Hälfte der
Kopfstütze nach vorn, um den Abstand zwischen Hin-
terkopf und aktiver Kopfstütze zu minimieren. Dieses
System trägt dazu bei, mögliche Verletzungen des Fah-
rers und des Beifahrers bei bestimmten Unfällen mit
Heckaufprall zu verhindern oder zumindest deren
Schwere zu vermindern. Siehe "Rückhaltesysteme" in
"Sicherheit" für weitere Informationen.

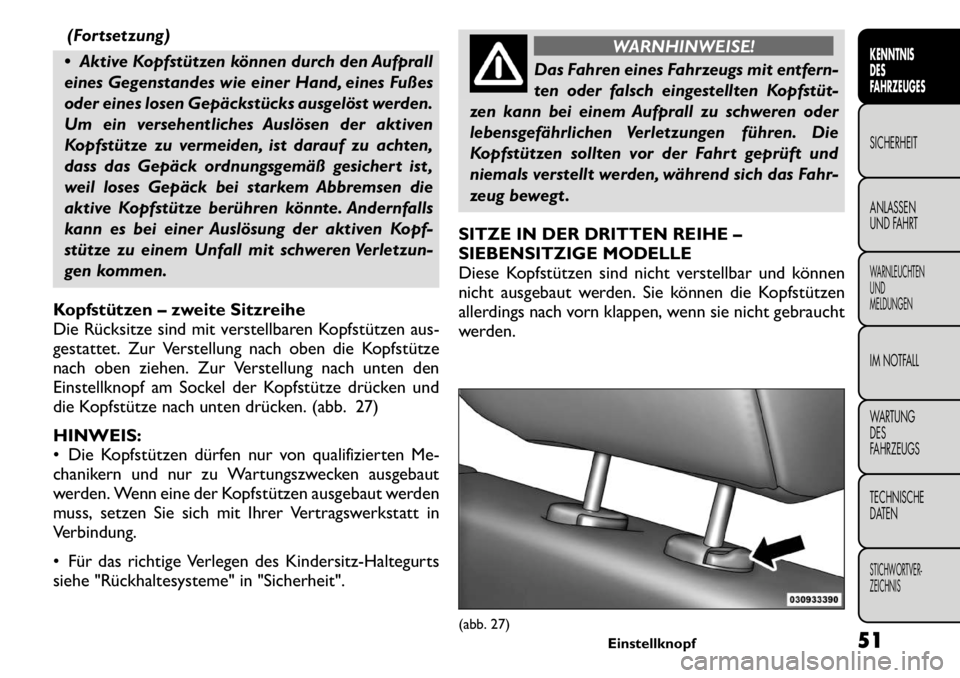

Zur Verstellung nach oben die Kopfstütze nach oben
ziehen. Zur Verstellung nach unten den Druckknopf am
Sockel der Kopfstütze drücken und die Kopfstütze
nach unten drücken. (abb. 24)

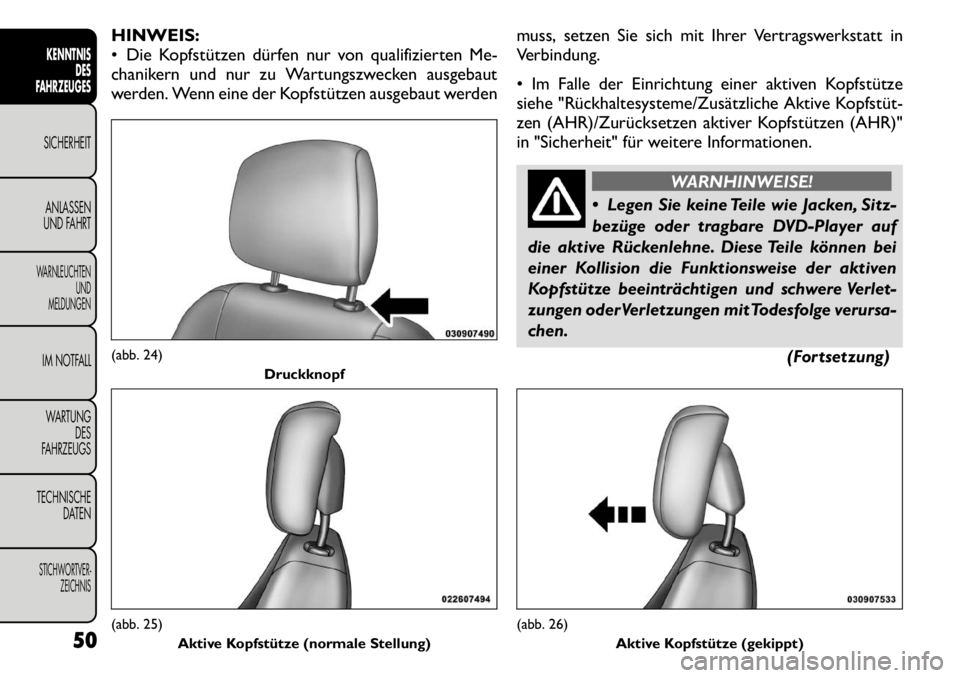

Die aktiven Kopfstützen können nach vorn und hinten
in eine von Ihnen als angenehm empfundene Stellung
gekippt werden. Um die Kopfstütze weiter in Richtung
Hinterkopf zu kippen, ziehen Sie vorn an der Unter-
seite der Kopfstütze. Um die Kopfstütze von Ihrem
Kopf weg zu bewegen, drücken Sie die Unterseite der
Kopfstütze nach hinten. (abb. 25) (abb. 26)
49
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

HINWEIS:
 Die Kopfstützen dürfen nur von qualifizierten Me-
chanikern und nur zu Wartungszwecken ausgebaut
werden. Wenn eine der Kopfstützen ausgebaut werdenmuss, setzen Sie sich mit Ihrer Vertragswerkstatt in
Verbindung.
 Im Falle der Einrichtung einer aktiven Kopfstütze
siehe "Rückhaltesysteme/Zusätzliche Aktive Kopfstüt­
zen (AHR)/Zurücksetzen aktiver Kopfstützen (AHR)"
in "Sicherheit" für weitere Informationen.
WARNHINWEISE!
 Legen Sie keine Teile wie Jacken, Sitz-
bezüge oder tragbare DVD-Player auf
die aktive Rückenlehne. Diese Teile können bei
einer Kollision die Funktionsweise der aktiven
Kopfstütze beeinträchtigen und schwere Verlet-
zungen oder Verletzungen mit Todesfolge verursa-
chen.
(Fortsetzung)
(abb. 24)Druckknopf(abb. 25)Aktive Kopfstütze (normale Stellung)
(abb. 26) Aktive Kopfstütze (gekippt)
50
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

(Fortsetzung)
 Aktive Kopfstützen können durch den Aufprall
eines Gegenstandes wie einer Hand, eines Fußes
oder eines losen Gepäckstücks ausgelöst werden.
Um ein versehentliches Auslösen der aktiven
Kopfstütze zu vermeiden, ist darauf zu achten,
dass das Gepäck ordnungsgemäß gesichert ist ,
weil loses Gepäck bei starkem Abbremsen die
aktive Kopfstütze berühren könnte. Andernfalls
kann es bei einer Auslösung der aktiven Kopf-
stütze zu einem Unfall mit schweren Verletzun-
gen kommen.
Kopfstützen – zweite Sitzreihe
Die Rücksitze sind mit verstellbaren Kopfstützen aus-
gestattet. Zur Verstellung nach oben die Kopfstütze
nach oben ziehen. Zur Verstellung nach unten den
Einstellknopf am Sockel der Kopfstütze drücken und
die Kopfstütze nach unten drücken. (abb. 27) HINWEIS:
 Die Kopfstützen dürfen nur von qualifizierten Me-
chanikern und nur zu Wartungszwecken ausgebaut
werden. Wenn eine der Kopfstützen ausgebaut werden
muss, setzen Sie sich mit Ihrer Vertragswerkstatt in
Verbindung.
 Für das richtige Verlegen des Kindersitz-Haltegurts
siehe "Rückhaltesysteme" in "Sicherheit".
WARNHINWEISE!
Das Fahren eines Fahrzeugs mit entfern-
ten oder falsch eingestellten Kopfstüt­
zen kann bei einem Aufprall zu schweren oder
lebensgefährlichen Verletzungen führen. Die
Kopfstützen sollten vor der Fahrt geprüft und
niemals verstellt werden, während sich das Fahr-
zeug bewegt .
SITZE IN DER DRITTEN REIHE –
SIEBENSITZIGE MODELLE
Diese Kopfstützen sind nicht verstellbar und können
nicht ausgebaut werden. Sie können die Kopfstützen
allerdings nach vorn klappen, wenn sie nicht gebraucht
werden.
(abb. 27) Einstellknopf 51
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

WARNHINWEISE!
Stellen Sie vor Fahrtantritt sicher, dass
bei den Insassen in der dritten Reihe die
Kopfstützen ausgeklappt und verriegelt sind. An-
dernfalls können Sie oder Ihre Mitfahrer bei ei-
nem Unfall verletzt werden.
60:40 TEILBARE SITZBANK IN DER
ZWEITEN REIHE
Zur Vergrößerung des Laderaums lässt sich jeder Sitz in
der zweiten Reihe flach umklappen. Dadurch wird der
Laderaum vergrößert, wobei noch weiterhin Sitzplätze
zur Verfügung stehen. HINWEIS: Stellen Sie vor dem Umklappen eines
Sitzes in der zweiten Reihe sicher, dass die Vordersitz-
lehne nicht zu weit nach hinten geneigt ist. Dadurch
lässt sich der Sitz der zweiten Reihen leicht umklappen.
WARNHINWEISE!
 Es ist äußerst gefährlich, Personen auf
der Ladefläche eines Fahrzeugs innen
oder außen zu befördern. Bei einem Unfall be-
steht für diese Fahrzeuginsassen eine erheblich
größere Gefahr, schwer verletzt oder getötet zu
werden.
 Transportieren Sie in Ihrem Fahrzeug niemals
Personen, für die keine Sitzplätze und keine Si-
cherheitsgurte vorhanden sind.
(Fortsetzung)(Fortsetzung)
 Während einer Fahrt müssen grundsätzlich alle
Insassen einen Sitzplatz einnehmen und den Si-
cherheitsgurt angelegt haben.
 Bei siebensitzigen Modellen dürfen Insassen
nicht auf einem Sitz in der dritten Reihe Platz
nehmen, wenn eine oder zwei Lehnen der zwei-
ten Sitzreihe flach umgelegt sind. Bei einem Auf-
prall können Insassen unter dem Sicherheitsgurt
durchrutschen und schwer oder sogar lebensge-
fährlich verletzt werden.
Den Sitz umklappen

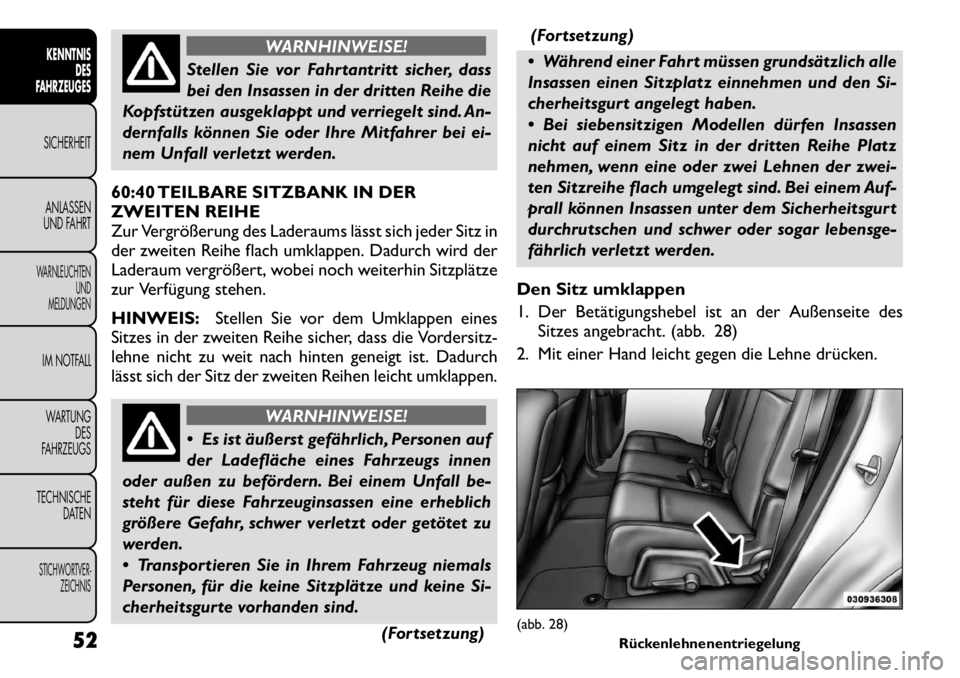

1. Der Betätigungshebel ist an der Außenseite des Sitzes angebracht. (abb. 28)
2. Mit einer Hand leicht gegen die Lehne drücken.
(abb. 28) Rückenlehnenentriegelung
52
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

3. Mit der anderen Hand den Betätigungshebel hoch-ziehen, die Lehne etwas nach vorn kippen lassen und
dann den Hebel loslassen.
WARNHINWEISE!
Um Verletzungen oder Beschädigungen
zu vermeiden, Kopf, Arme und Gegen-
stände beim Umklappen aus dem Bereich um die
Lehne fernhalten.
4. Die Lehne vorsichtig flach umklappen.
Den Sitz aufstellen
Die Rückenlehne aufrichten und arretieren.
WARNHINWEISE!
Sicherstellen, dass die Rückenlehne kor-
rekt eingerastet ist . Andernfalls ist der
Sitz für die Verwendung eines Kindersitzes und/
oder für andere Fahrgäste nicht stabil genug. Ein
nicht korrekt eingerasteter Sitz kann möglicher-
weise schwere Verletzungen verursachen!

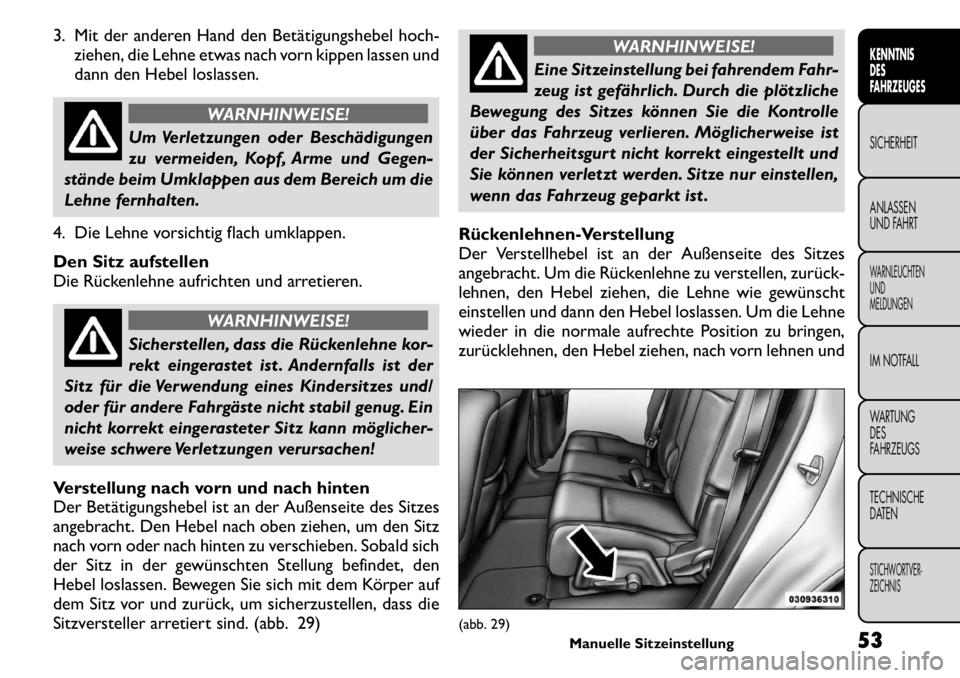

Verstellung nach vorn und nach hinten
Der Betätigungshebel ist an der Außenseite des Sitzes
angebracht. Den Hebel nach oben ziehen, um den Sitz
nach vorn oder nach hinten zu verschieben. Sobald sich
der Sitz in der gewünschten Stellung befindet, den
Hebel loslassen. Bewegen Sie sich mit dem Körper auf
dem Sitz vor und zurück, um sicherzustellen, dass die
Sitzversteller arretiert sind. (abb. 29)
WARNHINWEISE!
Eine Sitzeinstellung bei fahrendem Fahr-
zeug ist gefährlich. Durch die plötzliche
Bewegung des Sitzes können Sie die Kontrolle
über das Fahrzeug verlieren. Möglicherweise ist
der Sicherheitsgurt nicht korrekt eingestellt und
Sie können verletzt werden. Sitze nur einstellen,
wenn das Fahrzeug geparkt ist .
Rückenlehnen-Verstellung
Der Verstellhebel ist an der Außenseite des Sitzes
angebracht. Um die Rückenlehne zu verstellen, zurück­
lehnen, den Hebel ziehen, die Lehne wie gewünscht
einstellen und dann den Hebel loslassen. Um die Lehne
wieder in die normale aufrechte Position zu bringen,
zurücklehnen, den Hebel ziehen, nach vorn lehnen und
(abb. 29) Manuelle Sitzeinstellung 53
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
