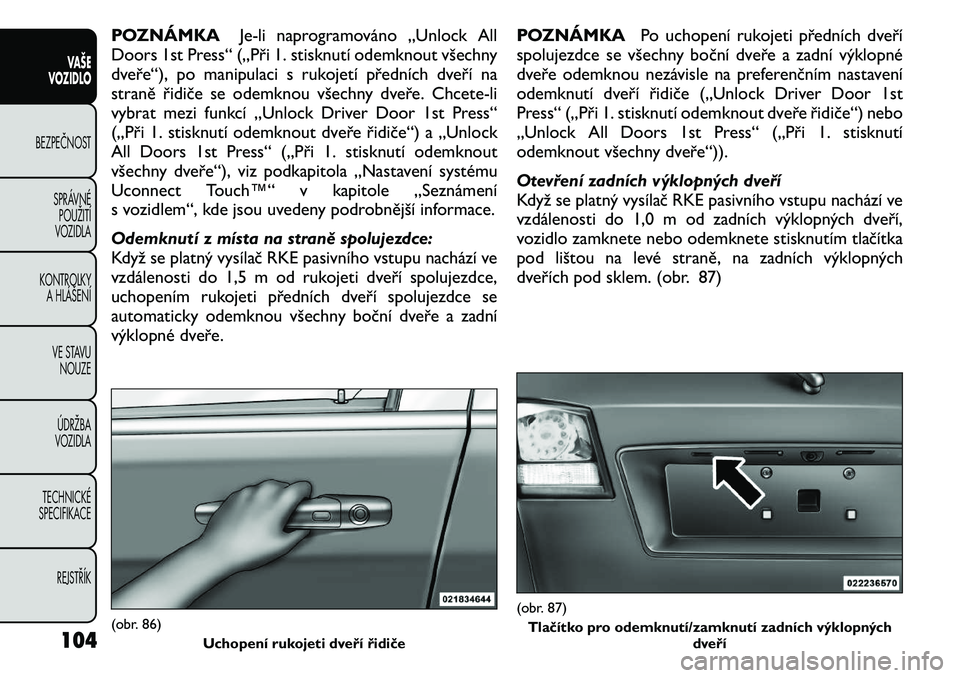

POZNÁMKAJe-li naprogramováno „Unlock All
Doors 1st Press“ („Při 1. stisknutí odemknout všechny
dveře“), po manipulaci s rukojetí předních dveří na
straně řidiče se odemknou všechny dveře. Chcete-li
vybrat mezi funkcí „Unlock Driver Door 1st Press“
(„Při 1. stisknutí odemknout dveře řidiče“) a „Unlock
All Doors 1st Press“ („Při 1. stisknutí odemknout
všechny dveře“), viz podkapitola „Nastavení systému
Uconnect Touch™“ v kapitole „Seznámení
s vozidlem“, kde jsou uvedeny podrobnější informace.
Odemknutí z místa na straně spolujezdce:
Když se platný vysílač RKE pasivního vstupu nachází ve
vzdálenosti do 1,5 m od rukojeti dveří spolujezdce,
uchopením rukojeti předních dveří spolujezdce se
automaticky odemknou všechny boční dveře a zadní
výklopné dveře. POZNÁMKA
Po uchopení rukojeti předních dveří
spolujezdce se všechny boční dveře a zadní výklopné
dveře odemknou nezávisle na preferenčním nastavení
odemknutí dveří řidiče („Unlock Driver Door 1st
Press“ („Při 1. stisknutí odemknout dveře řidiče“) nebo
„Unlock All Doors 1st Press“ („Při 1. stisknutí
odemknout všechny dveře“)).
Otevření zadních výklopných dveří
Když se platný vysílač RKE pasivního vstupu nachází ve
vzdálenosti do 1,0 m od zadních výklopných dveří,
vozidlo zamknete nebo odemknete stisknutím tlačítka
pod lištou na levé straně, na zadních výklopných
dveřích pod sklem. (obr. 87)(obr. 86) Uchopení rukojeti dveří řidiče
(obr. 87)Tlačítko pro odemknutí/zamknutí zadních výklopných dveří
104
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

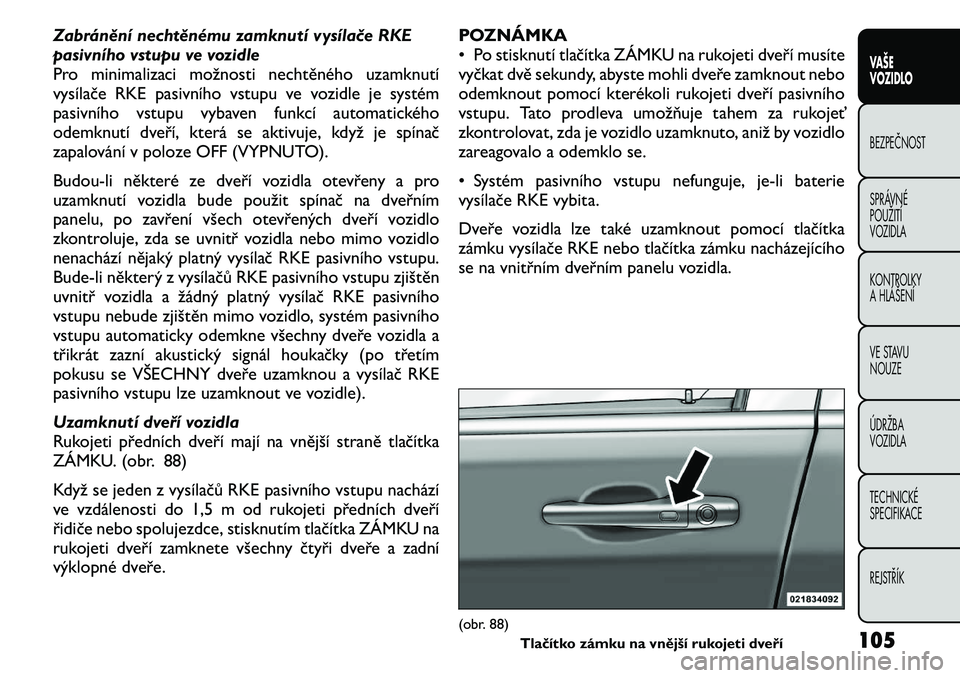

Zabránění nechtěnému zamknutí vysílače RKE
pasivního vstupu ve vozidle
Pro minimalizaci možnosti nechtěného uzamknutí
vysílače RKE pasivního vstupu ve vozidle je systém
pasivního vstupu vybaven funkcí automatického
odemknutí dveří, která se aktivuje, když je spínač
zapalování v poloze OFF (VYPNUTO).
Budou-li některé ze dveří vozidla otevřeny a pro
uzamknutí vozidla bude použit spínač na dveřním
panelu, po zavření všech otevřených dveří vozidlo
zkontroluje, zda se uvnitř vozidla nebo mimo vozidlo
nenachází nějaký platný vysílač RKE pasivního vstupu.
Bude-li některý z vysílačů RKE pasivního vstupu zjištěn
uvnitř vozidla a žádný platný vysílač RKE pasivního
vstupu nebude zjištěn mimo vozidlo, systém pasivního
vstupu automaticky odemkne všechny dveře vozidla a
třikrát zazní akustický signál houkačky (po třetím
pokusu se VŠECHNY dveře uzamknou a vysílač RKE
pasivního vstupu lze uzamknout ve vozidle).
Uzamknutí dveří vozidla
Rukojeti předních dveří mají na vnější straně tlačítka
ZÁMKU. (obr. 88)
Když se jeden z vysílačů RKE pasivního vstupu nachází
ve vzdálenosti do 1,5 m od rukojeti předních dveří
řidiče nebo spolujezdce, stisknutím tlačítka ZÁMKU na
rukojeti dveří zamknete všechny čtyři dveře a zadní
výklopné dveře.POZNÁMKA
• Po stisknutí tlačítka ZÁMKU na rukojeti dveří musíte
vyčkat dvě sekundy, abyste mohli dveře zamknout nebo
odemknout pomocí kterékoli rukojeti dveří pasivního
vstupu. Tato prodleva umožňuje tahem za rukojeť
zkontrolovat, zda je vozidlo uzamknuto, aniž by vozidlo
zareagovalo a odemklo se.
• Systém pasivního vstupu nefunguje, je-li baterie
vysílače RKE vybita.
Dveře vozidla lze také uzamknout pomocí tlačítka
zámku vysílače RKE nebo tlačítka zámku nacházejícího
se na vnitřním dveřním panelu vozidla.
(obr. 88)
Tlačítko zámku na vnější rukojeti dveří 105
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

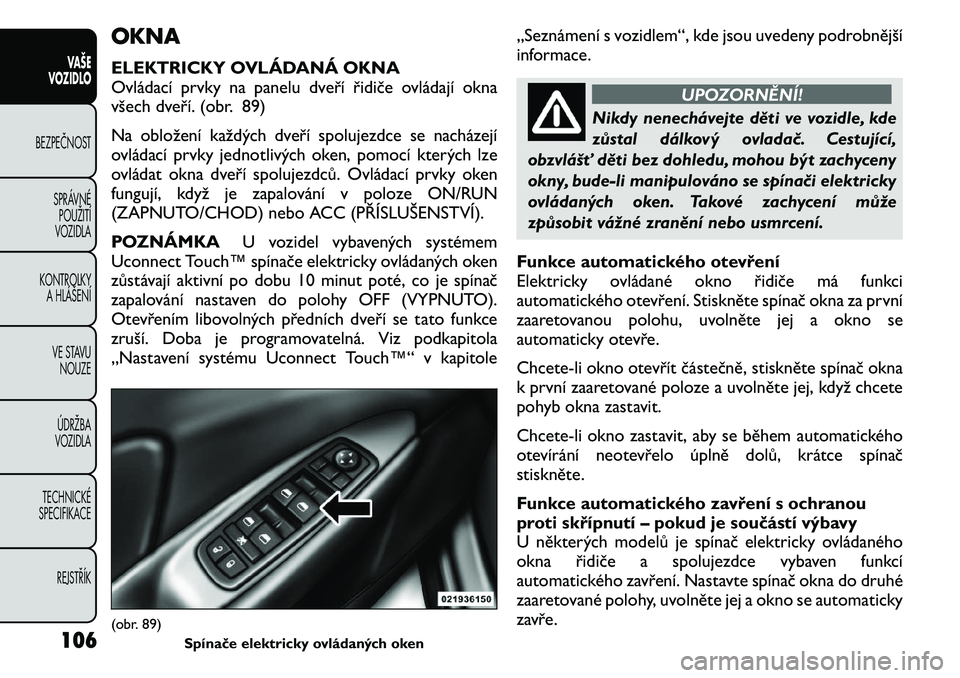

OKNA
ELEKTRICKY OVLÁDANÁ OKNA
Ovládací prvky na panelu dveří řidiče ovládají okna
všech dveří. (obr. 89)
Na obložení každých dveří spolujezdce se nacházejí
ovládací prvky jednotlivých oken, pomocí kterých lze
ovládat okna dveří spolujezdců. Ovládací prvky oken
fungují, když je zapalování v poloze ON/RUN
(ZAPNUTO/CHOD) nebo ACC (PŘÍSLUŠENSTVÍ).
POZNÁMKAU vozidel vybavených systémem
Uconnect Touch™ spínače elektricky ovládaných oken
zůstávají aktivní po dobu 10 minut poté, co je spínač
zapalování nastaven do polohy OFF (VYPNUTO).
Otevřením libovolných předních dveří se tato funkce
zruší. Doba je programovatelná. Viz podkapitola
„Nastavení systému Uconnect Touch™“ v kapitole „Seznámení s vozidlem“, kde jsou uvedeny podrobnější
informace.
UPOZORNĚNÍ!
Nikdy nenechávejte děti ve vozidle, kde
zůstal dálkový ovladač. Cestující,
obzvlášť děti bez dohledu, mohou být zachyceny
okny, bude-li manipulováno se spínači elektricky
ovládaných oken. Takové zachycení může
způsobit vážné zranění nebo usmrcení.
Funkce automatického otevření
Elektricky ovládané okno řidiče má funkci
automatického otevření. Stiskněte spínač okna za první
zaaretovanou polohu, uvolněte jej a okno se
automaticky otevře.
Chcete-li okno otevřít částečně, stiskněte spínač okna
k první zaaretované poloze a uvolněte jej, když chcete
pohyb okna zastavit.
Chcete-li okno zastavit, aby se během automatického
otevírání neotevřelo úplně dolů, krátce spínač
stiskněte.
Funkce automatického zavření s ochranou
proti skřípnutí – pokud je součástí výbavy
U některých modelů je spínač elektricky ovládaného
okna řidiče a spolujezdce vybaven funkcí
automatického zavření. Nastavte spínač okna do druhé
zaaretované polohy, uvolněte jej a okno se automaticky
zavře.
(obr. 89) Spínače elektricky ovládaných oken
106
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

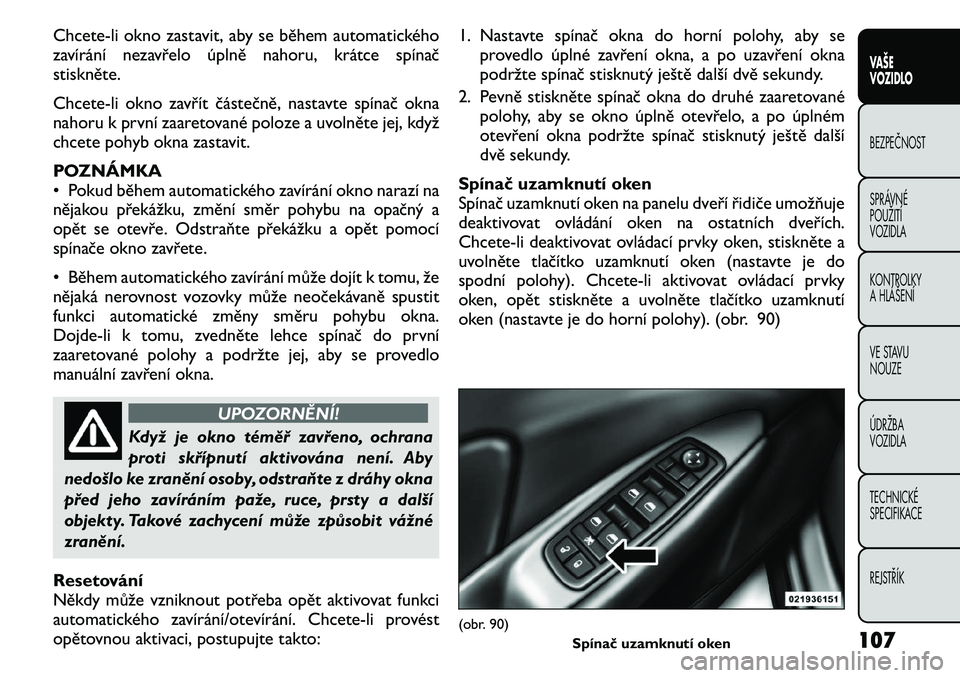

Chcete-li okno zastavit, aby se během automatického
zavírání nezavřelo úplně nahoru, krátce spínač
stiskněte.
Chcete-li okno zavřít částečně, nastavte spínač okna
nahoru k první zaaretované poloze a uvolněte jej, když
chcete pohyb okna zastavit.
POZNÁMKA
• Pokud během automatického zavírání okno narazí na
nějakou překážku, změní směr pohybu na opačný a
opět se otevře. Odstraňte překážku a opět pomocí
spínače okno zavřete.
• Během automatického zavírání může dojít k tomu, že
nějaká nerovnost vozovky může neočekávaně spustit
funkci automatické změny směru pohybu okna.
Dojde-li k tomu, zvedněte lehce spínač do první
zaaretované polohy a podržte jej, aby se provedlo
manuální zavření okna.
UPOZORNĚNÍ!
Když je okno téměř zavřeno, ochrana
proti skřípnutí aktivována není. Aby
nedošlo ke zranění osoby, odstraňte z dráhy okna
před jeho zavíráním paže, ruce, prsty a další
objekty. Takové zachycení může způsobit vážné
zranění.
Resetování
Někdy může vzniknout potřeba opět aktivovat funkci
automatického zavírání/otevírání. Chcete-li provést
opětovnou aktivaci, postupujte takto: 1. Nastavte spínač okna do horní polohy, aby se
provedlo úplné zavření okna, a po uzavření okna
podržte spínač stisknutý ještě další dvě sekundy.
2. Pevně stiskněte spínač okna do druhé zaaretované polohy, aby se okno úplně otevřelo, a po úplném
otevření okna podržte spínač stisknutý ještě další
dvě sekundy.
Spínač uzamknutí oken
Spínač uzamknutí oken na panelu dveří řidiče umožňuje
deaktivovat ovládání oken na ostatních dveřích.
Chcete-li deaktivovat ovládací prvky oken, stiskněte a
uvolněte tlačítko uzamknutí oken (nastavte je do
spodní polohy). Chcete-li aktivovat ovládací prvky
oken, opět stiskněte a uvolněte tlačítko uzamknutí
oken (nastavte je do horní polohy). (obr. 90)
(obr. 90) Spínač uzamknutí oken 107
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

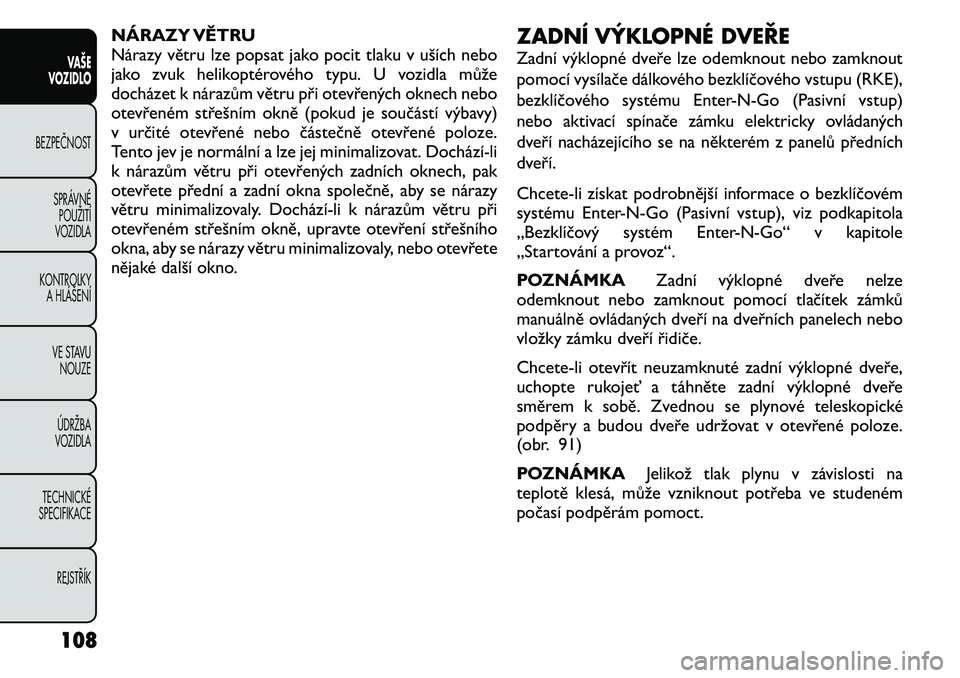

NÁRAZY VĚTRU
Nárazy větru lze popsat jako pocit tlaku v uších nebo
jako zvuk helikoptérového typu. U vozidla může
docházet k nárazům větru při otevřených oknech nebo
otevřeném střešním okně (pokud je součástí výbavy)
v určité otevřené nebo částečně otevřené poloze.
Tento jev je normální a lze jej minimalizovat. Dochází

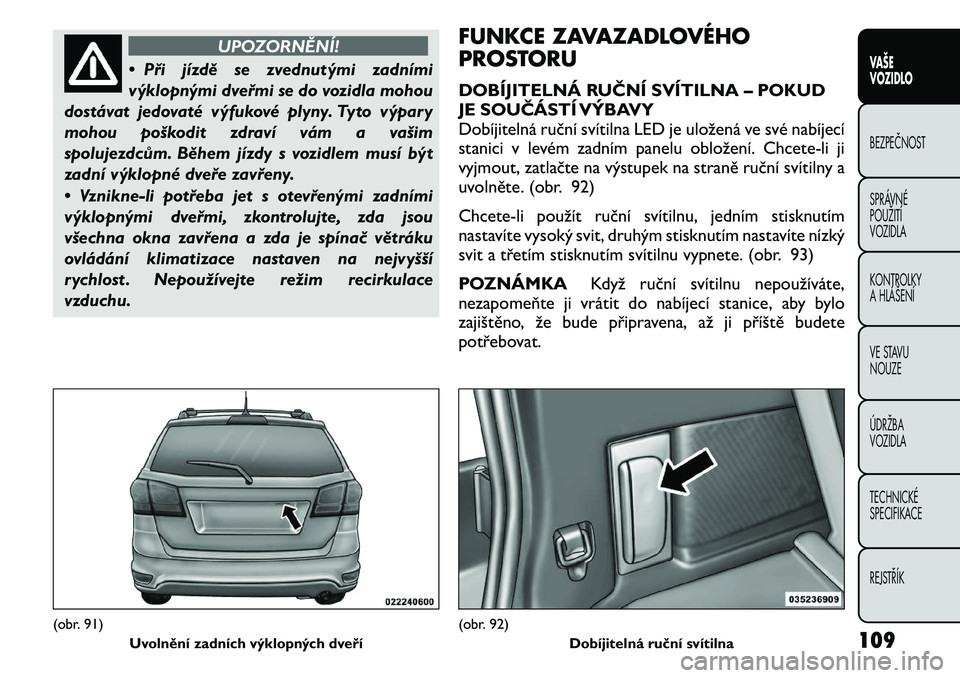

UPOZORNĚNÍ!
• Při jízdě se zvednutými zadními
výklopnými dveřmi se do vozidla mohou
dostávat jedovaté výfukové plyny. Tyto výpary
mohou poškodit zdraví vám a vašim
spolujezdcům. Během jízdy s vozidlem musí být
zadní výklopné dveře zavřeny.
• Vznikne-li potřeba jet s otevřenými zadními
výklopnými dveřmi, zkontrolujte, zda jsou
všechna okna zavřena a zda je spínač větráku
ovládání klimatizace nastaven na nejvyšší
rychlost . Nepoužívejte režim recirkulace
vzduchu. FUNKCE ZAVAZADLOVÉHO
PROSTORU
DOBÍJITELNÁ RUČNÍ SVÍTILNA – POKUD
JE SOUČÁSTÍ VÝBAVY
Dobíjitelná ruční svítilna LED je uložená ve své nabíjecí
stanici v levém zadním panelu obložení. Chcete-li ji
vyjmout, zatlačte na výstupek na straně ruční svítilny a
uvolněte. (obr. 92)
Chcete-li použít ruční svítilnu, jedním stisknutím
nastavíte vysoký svit, druhým stisknutím nastavíte nízký
svit a třetím stisknutím svítilnu vypnete. (obr. 93)
POZNÁMKA
Když ruční svítilnu nepoužíváte,
nezapomeňte ji vrátit do nabíjecí stanice, aby bylo
zajištěno, že bude připravena, až ji příště budete
potřebovat.
(obr. 91) Uvolnění zadních výklopných dveří
(obr. 92) Dobíjitelná ruční svítilna 109
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

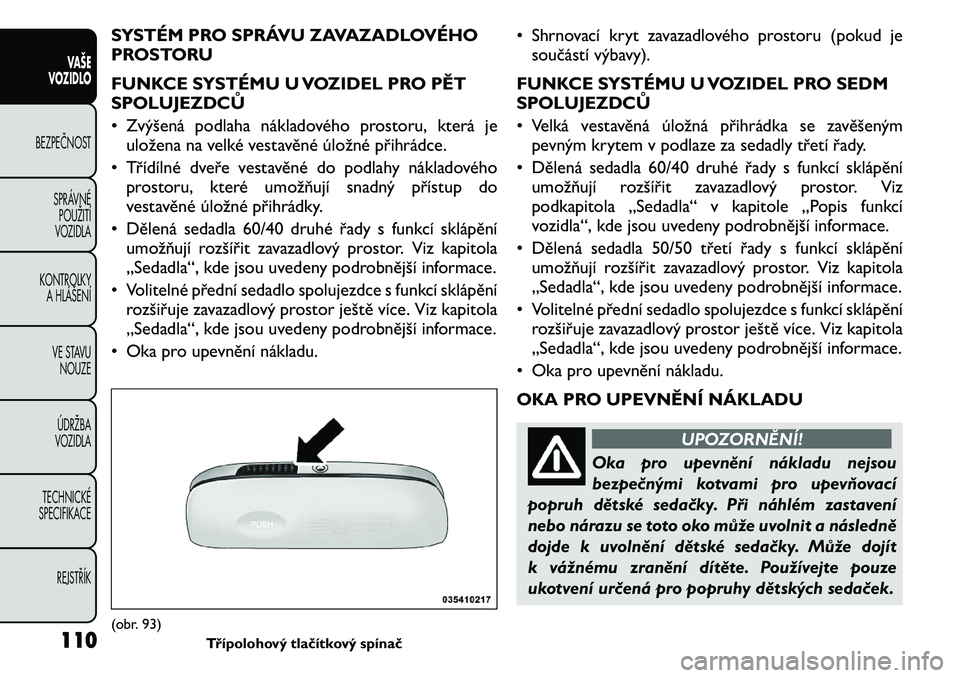

SYSTÉM PRO SPRÁVU ZAVAZADLOVÉHO
PROSTORU
FUNKCE SYSTÉMU U VOZIDEL PRO PĚT
SPOLUJEZDCŮ
• Zvýšená podlaha nákladového prostoru, která jeuložena na velké vestavěné úložné přihrádce.
• Třídílné dveře vestavěné do podlahy nákladového prostoru, které umožňují snadný přístup do
vestavěné úložné přihrádky.
• Dělená sedadla 60/40 druhé řady s funkcí sklápění umožňují rozšířit zavazadlový prostor. Viz kapitola
„Sedadla“, kde jsou uvedeny podrobnější informace.
• Volitelné přední sedadlo spolujezdce s funkcí sklápění rozšiřuje zavazadlový prostor ještě více. Viz kapitola
„Sedadla“, kde jsou uvedeny podrobnější informace.
• Oka pro upevnění nákladu. • Shrnovací kryt zavazadlového prostoru (pokud je
součástí výbavy).
FUNKCE SYSTÉMU U VOZIDEL PRO SEDM
SPOLUJEZDCŮ
• Velká vestavěná úložná přihrádka se zavěšeným pevným krytem v podlaze za sedadly třetí řady.
• Dělená sedadla 60/40 druhé řady s funkcí sklápění umožňují rozšířit zavazadlový prostor. Viz
podkapitola „Sedadla“ v kapitole „Popis funkcí
vozidla“, kde jsou uvedeny podrobnější informace.
• Dělená sedadla 50/50 třetí řady s funkcí sklápění umožňují rozšířit zavazadlový prostor. Viz kapitola
„Sedadla“, kde jsou uvedeny podrobnější informace.
• Volitelné přední sedadlo spolujezdce s funkcí sklápění rozšiřuje zavazadlový prostor ještě více. Viz kapitola
„Sedadla“, kde jsou uvedeny podrobnější informace.
• Oka pro upevnění nákladu.
OKA PRO UPEVNĚNÍ NÁKLADU
UPOZORNĚNÍ!
Oka pro upevnění nákladu nejsou
bezpečnými kotvami pro upevňovací
popruh dětské sedačky. Při náhlém zastavení
nebo nárazu se toto oko může uvolnit a následně
dojde k uvolnění dětské sedačky. Může dojít
k vážnému zranění dítěte. Používejte pouze
ukotvení určená pro popruhy dětských sedaček.
(obr. 93) Třípolohový tlačítkový spínač
110
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

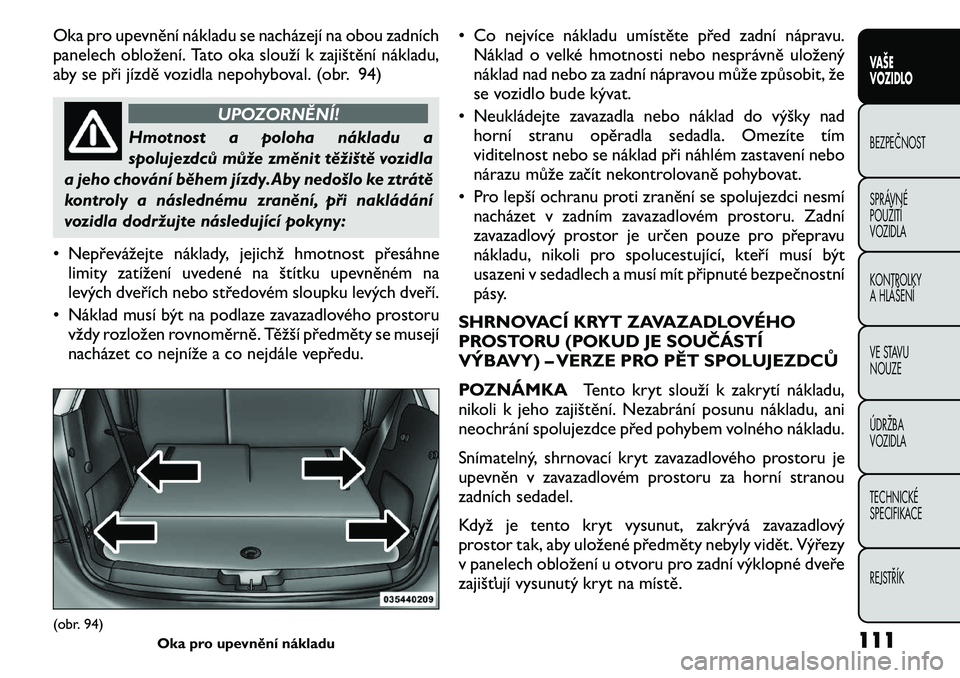

Oka pro upevnění nákladu se nacházejí na obou zadních
panelech obložení. Tato oka slouží k zajištění nákladu,
aby se při jízdě vozidla nepohyboval. (obr. 94)
UPOZORNĚNÍ!
Hmotnost a poloha nákladu a
spolujezdců může změnit těžiště vozidla
a jeho chování během jízdy.Aby nedošlo ke ztrátě
kontroly a následnému zranění, při nakládání
vozidla dodržujte následující pokyny:
• Nepřevážejte náklady, jejichž hmotnost přesáhne limity zatížení uvedené na štítku upevněném na
levých dveřích nebo středovém sloupku levých dveří.
• Náklad musí být na podlaze zavazadlového prostoru vždy rozložen rovnoměrně. Těžší předměty se musejí
nacházet co nejníže a co nejdále vepředu. • Co nejvíce nákladu umístěte před zadní nápravu.
Náklad o velké hmotnosti nebo nesprávně uložený
náklad nad nebo za zadní nápravou může způsobit, že
se vozidlo bude kývat.
• Neukládejte zavazadla nebo náklad do výšky nad horní stranu opěradla sedadla. Omezíte tím
viditelnost nebo se náklad při náhlém zastavení nebo
nárazu může začít nekontrolovaně pohybovat.
• Pro lepší ochranu proti zranění se spolujezdci nesmí nacházet v zadním zavazadlovém prostoru. Zadní
zavazadlový prostor je určen pouze pro přepravu
nákladu, nikoli pro spolucestující, kteří musí být
usazeni v sedadlech a musí mít připnuté bezpečnostní
pásy.
SHRNOVACÍ KRYT ZAVAZADLOVÉHO
PROSTORU (POKUD JE SOUČÁSTÍ
VÝBAVY) – VERZE PRO PĚT SPOLUJEZDCŮ
POZNÁMKA Tento kryt slouží k zakrytí nákladu,
nikoli k jeho zajištění. Nezabrání posunu nákladu, ani
neochrání spolujezdce před pohybem volného nákladu.
Snímatelný, shrnovací kryt zavazadlového prostoru je
upevněn v zavazadlovém prostoru za horní stranou
zadních sedadel.
Když je tento kryt vysunut, zakrývá zavazadlový
prostor tak, aby uložené předměty nebyly vidět. Výřezy
v panelech obložení u otvoru pro zadní výklopné dveře
zajišťují vysunutý kryt na místě.
(obr. 94) Oka pro upevnění nákladu 111
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

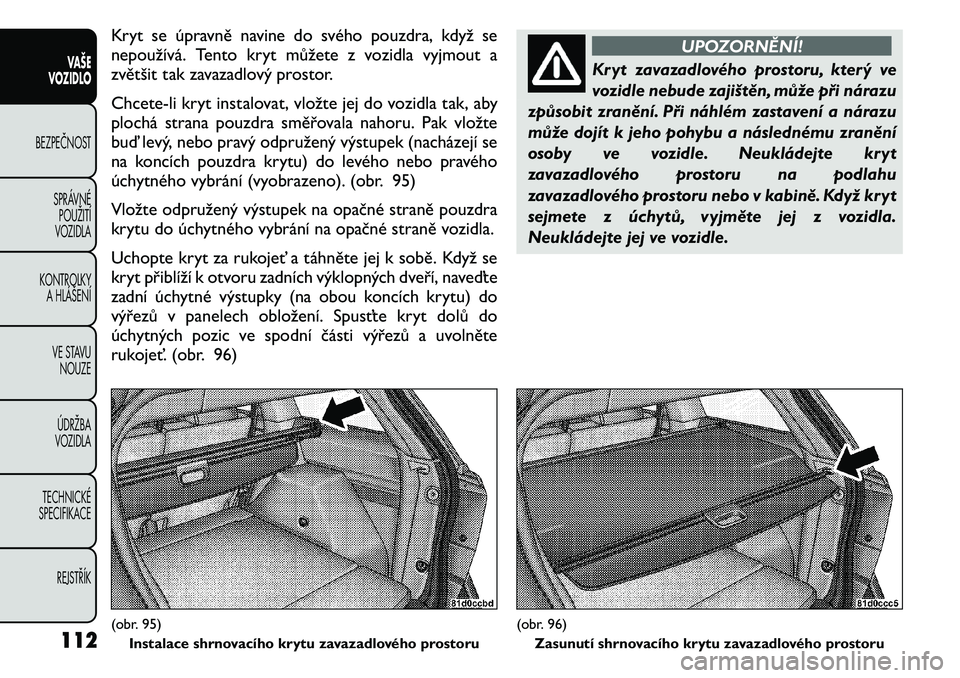

Kryt se úpravně navine do svého pouzdra, když se
nepoužívá. Tento kryt můžete z vozidla vyjmout a
zvětšit tak zavazadlový prostor.
Chcete-li kryt instalovat, vložte jej do vozidla tak, aby
plochá strana pouzdra směřovala nahoru. Pak vložte
buď levý, nebo pravý odpružený výstupek (nacházejí se
na koncích pouzdra krytu) do levého nebo pravého
úchytného vybrání (vyobrazeno). (obr. 95)
Vložte odpružený výstupek na opačné straně pouzdra
krytu do úchytného vybrání na opačné straně vozidla.
Uchopte kryt za rukojeť a táhněte jej k sobě. Když se
kryt přiblíží k otvoru zadních výklopných dveří, naveďte
zadní úchytné výstupky (na obou koncích krytu) do
výřezů v panelech obložení. Spusťte kryt dolů do
úchytných pozic ve spodní části výřezů a uvolněte
rukojeť. (obr. 96)
UPOZORNĚNÍ!
Kryt zavazadlového prostoru, který ve
vozidle nebude zajištěn, může při nárazu
způsobit zranění. Při náhlém zastavení a nárazu
může dojít k jeho pohybu a následnému zranění
osoby ve vozidle. Neukládejte kryt
zavazadlového prostoru na podlahu
zavazadlového prostoru nebo v kabině. Když kryt
sejmete z úchytů, vyjměte jej z vozidla.
Neukládejte jej ve vozidle.
(obr. 95) Instalace shrnovacího krytu zavazadlového prostoru
(obr. 96) Zasunutí shrnovacího krytu zavazadlového prostoru
112
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

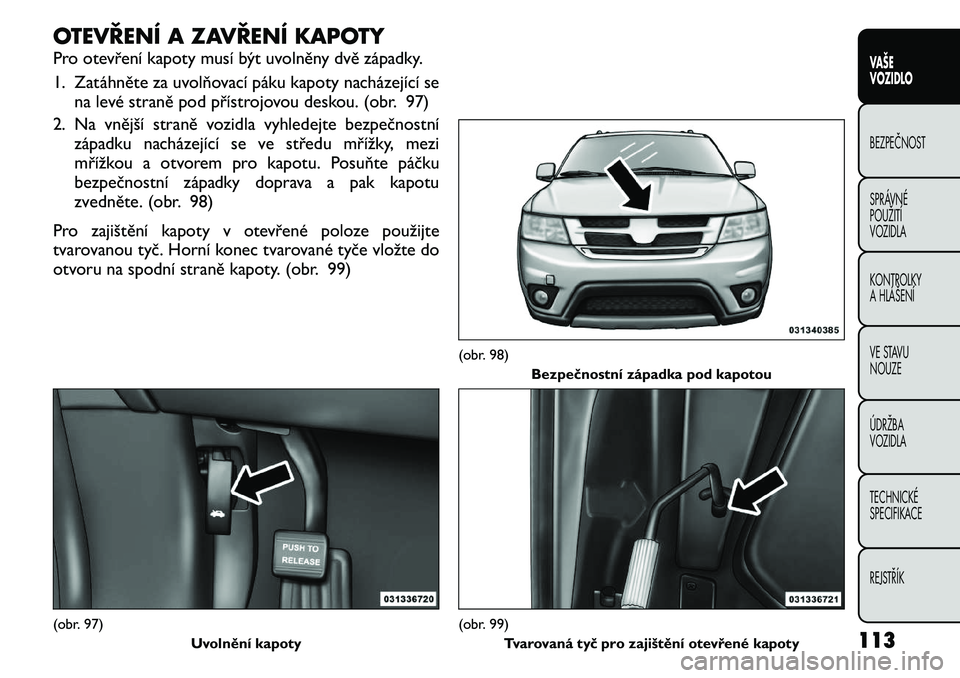

OTEVŘENÍ A ZAVŘENÍ KAPOTY
Pro otevření kapoty musí být uvolněny dvě západky.
1. Zatáhněte za uvolňovací páku kapoty nacházející sena levé straně pod přístrojovou deskou. (obr. 97)
2. Na vnější straně vozidla vyhledejte bezpečnostní západku nacházející se ve středu mřížky, mezi
mřížkou a otvorem pro kapotu. Posuňte páčku
bezpečnostní západky doprava a pak kapotu
zvedněte. (obr. 98)
Pro zajištění kapoty v otevřené poloze použijte
tvarovanou tyč. Horní konec tvarované tyče vložte do
otvoru na spodní straně kapoty. (obr. 99)(obr. 97) Uvolnění kapoty
(obr. 98)
Bezpečnostní západka pod kapotou(obr. 99)Tvarovaná tyč pro zajištění otevřené kapoty 113
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
