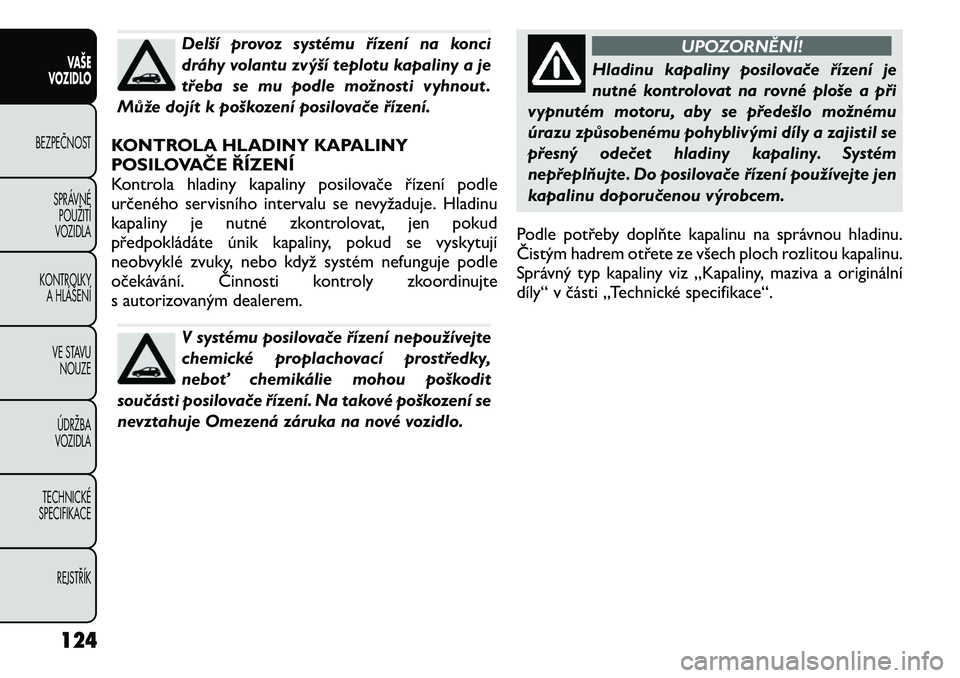

Delší provoz systému řízení na konci
dráhy volantu zvýší teplotu kapaliny a je
třeba se mu podle možnosti vyhnout .
Může dojít k poškození posilovače řízení.
KONTROLA HLADINY KAPALINY
POSILOVAČE ŘÍZENÍ
Kontrola hladiny kapaliny posilovače řízení podle
určeného servisního intervalu se nevyžaduje. Hladinu
kapaliny je nutné zkontrolovat, jen pokud
předpokládáte únik kapaliny, pokud se vyskytují
neobvyklé zvuky, nebo když systém nefunguje podle
očekávání. Činnosti kontroly zkoordinujte
s autorizovaným dealerem.V systému posilovače řízení nepoužívejte
chemické proplachovací prostředky,
neboť chemikálie mohou poškodit
součásti posilovače řízení. Na takové poškození se
nevztahuje Omezená záruka na nové vozidlo.
UPOZORNĚNÍ!
Hladinu kapaliny posilovače řízení je
nutné kontrolovat na rovné ploše a při
vypnutém motoru, aby se předešlo možnému
úrazu způsobenému pohyblivými díly a zajistil se
přesný odečet hladiny kapaliny. Systém
nepřeplňujte. Do posilovače řízení používejte jen
kapalinu doporučenou výrobcem.
Podle potřeby doplňte kapalinu na správnou hladinu.
Čistým hadrem otřete ze všech ploch rozlitou kapalinu.
Správný typ kapaliny viz „Kapaliny, maziva a originální
díly“ v části „Technické specifikace“.
124
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

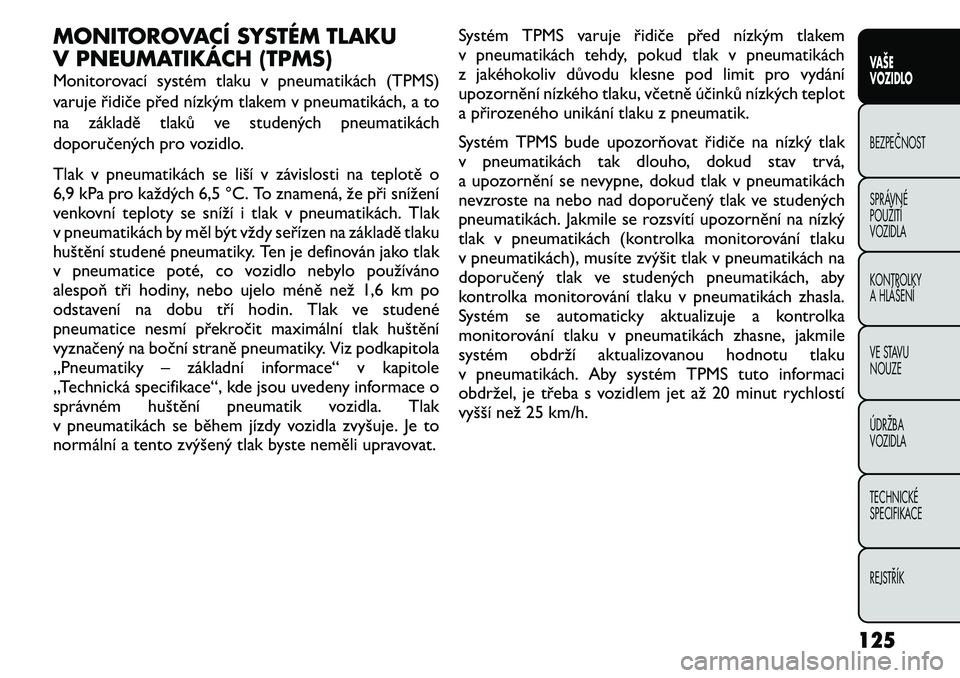

MONITOROVACÍ SYSTÉM TLAKU
V PNEUMATIKÁCH (TPMS)
Monitorovací systém tlaku v pneumatikách (TPMS)
varuje řidiče před nízkým tlakem v pneumatikách, a to
na základě tlaků ve studených pneumatikách
doporučených pro vozidlo.
Tlak v pneumatikách se liší v závislosti na teplotě o
6,9 kPa pro každých 6,5 °C. To znamená, že při snížení
venkovní teploty se sníží i tlak v pneumatikách. Tlak
v pneumatikách by měl být vždy seřízen na základě tlaku
huštění studené pneumatiky. Ten je definován jako tlak
v pneumatice poté, co vozidlo nebylo používáno
alespoň tři hodiny, nebo ujelo méně než 1,6 km po
odstavení na dobu tří hodin. Tlak ve studené
pneumatice nesmí překročit maximální tlak huštění
vyznačený na boční straně pneumatiky. Viz podkapitola
„Pneumatiky – základní informace“ v kapitole
„Technická specifikace“, kde jsou uvedeny informace o
správném huštění pneumatik vozidla. Tlak
v pneumatikách se během jízdy vozidla zvyšuje. Je to
normální a tento zvýšený tlak byste neměli upravovat.Systém TPMS varuje řidiče před nízkým tlakem
v pneumatikách tehdy, pokud tlak v pneumatikách
z jakéhokoliv důvodu klesne pod limit pro vydání
upozornění nízkého tlaku, včetně účinků nízkých teplot
a přirozeného unikání tlaku z pneumatik.
Systém TPMS bude upozorňovat řidiče na nízký tlak
v pneumatikách tak dlouho, dokud stav trvá,
a upozornění se nevypne, dokud tlak v pneumatikách
nevzroste na nebo nad doporučený tlak ve studených
pneumatikách. Jakmile se rozsvítí upozornění na nízký
tlak v pneumatikách (kontrolka monitorování tlaku
v pneumatikách), musíte zvýšit tlak v pneumatikách na
doporučený tlak ve studených pneumatikách, aby
kontrolka monitorování tlaku v pneumatikách zhasla.
Systém se automaticky aktualizuje a kontrolka
monitorování tlaku v pneumatikách zhasne, jakmile
systém obdrží aktualizovanou hodnotu tlaku
v pneumatikách. Aby systém TPMS tuto informaci
obdržel, je třeba s vozidlem jet až 20 minut rychlostí
vyšší než 25 km/h.
125
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

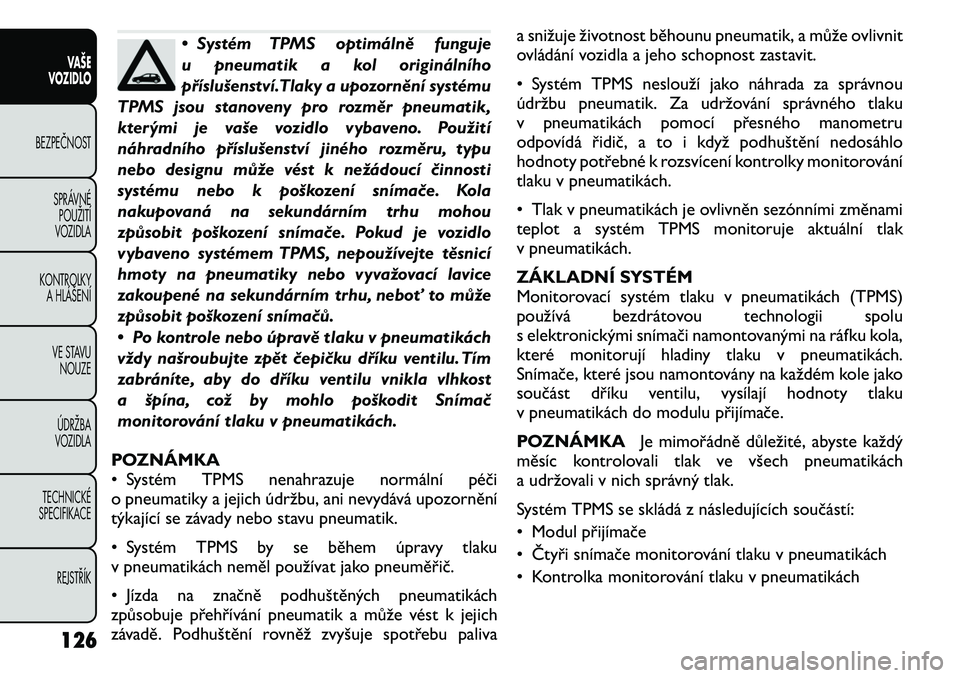

• Systém TPMS optimálně funguje
u pneumatik a kol originálního
příslušenství.Tlaky a upozornění systému
TPMS jsou stanoveny pro rozměr pneumatik,
kterými je vaše vozidlo vybaveno. Použití
náhradního příslušenství jiného rozměru, typu
nebo designu může vést k nežádoucí činnosti
systému nebo k poškození snímače. Kola
nakupovaná na sekundárním trhu mohou
způsobit poškození snímače. Pokud je vozidlo
vybaveno systémem TPMS, nepoužívejte těsnicí
hmoty na pneumatiky nebo vyvažovací lavice
zakoupené na sekundárním trhu, neboť to může
způsobit poškození snímačů.
• Po kontrole nebo úpravě tlaku v pneumatikách
vždy našroubujte zpět čepičku dříku ventilu. Tím
zabráníte, aby do dříku ventilu vnikla vlhkost
a špína, což by mohlo poškodit Snímač
monitorování tlaku v pneumatikách.
POZNÁMKA
• Systém TPMS nenahrazuje normální péči
o pneumatiky a jejich údržbu, ani nevydává upozornění
týkající se závady nebo stavu pneumatik.
• Systém TPMS by se během úpravy tlaku
v pneumatikách neměl používat jako pneuměřič.
• Jízda na značně podhuštěných pneumatikách
způsobuje přehřívání pneumatik a může vést k jejich
závadě. Podhuštění rovněž zvyšuje spotřebu paliva a snižuje životnost běhounu pneumatik, a může ovlivnit
ovládání vozidla a jeho schopnost zastavit.
• Systém TPMS neslouží jako náhrada za správnou
údržbu pneumatik. Za udržování správného tlaku
v pneumatikách pomocí přesného manometru
odpovídá řidič, a to i když podhuštění nedosáhlo
hodnoty potřebné k rozsvícení kontrolky monitorování
tlaku v pneumatikách.
• Tlak v pneumatikách je ovlivněn sezónními změnami
teplot a systém TPMS monitoruje aktuální tlak
v pneumatikách.
ZÁKLADNÍ SYSTÉM
Monitorovací systém tlaku v pneumatikách (TPMS)
používá bezdrátovou technologii spolu
s elektronickými snímači namontovanými na ráfku kola,
které monitorují hladiny tlaku v pneumatikách.
Snímače, které jsou namontovány na každém kole jako
součást dříku ventilu, vysílají hodnoty tlaku
v pneumatikách do modulu přijímače.
POZNÁMKA
Je mimořádně důležité, abyste každý
měsíc kontrolovali tlak ve všech pneumatikách
a udržovali v nich správný tlak.
Systém TPMS se skládá z následujících součástí:
• Modul přijímače
• Čtyři snímače monitorování tlaku v pneumatikách
• Kontrolka monitorování tlaku v pneumatikách
126
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

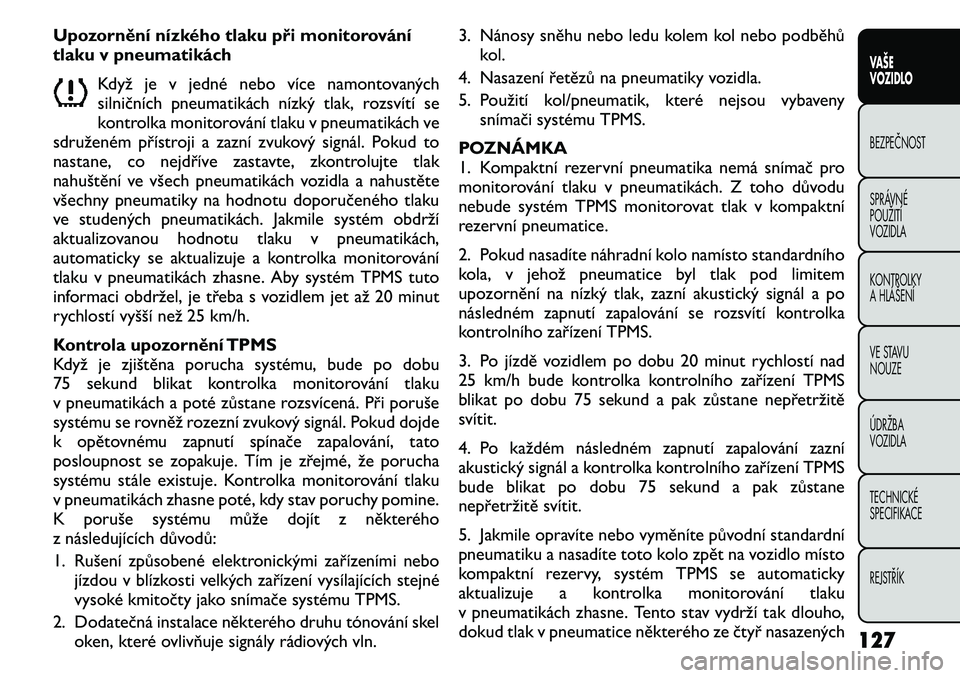

Upozornění nízkého tlaku při monitorování
tlaku v pneumatikáchKdyž je v jedné nebo více namontovaných
silničních pneumatikách nízký tlak, rozsvítí se
kontrolka monitorování tlaku v pneumatikách ve
sdruženém přístroji a zazní zvukový signál. Pokud to
nastane, co nejdříve zastavte, zkontrolujte tlak
nahuštění ve všech pneumatikách vozidla a nahustěte
všechny pneumatiky na hodnotu doporučeného tlaku
ve studených pneumatikách. Jakmile systém obdrží
aktualizovanou hodnotu tlaku v pneumatikách,
automaticky se aktualizuje a kontrolka monitorování
tlaku v pneumatikách zhasne. Aby systém TPMS tuto
informaci obdržel, je třeba s vozidlem jet až 20 minut
rychlostí vyšší než 25 km/h.

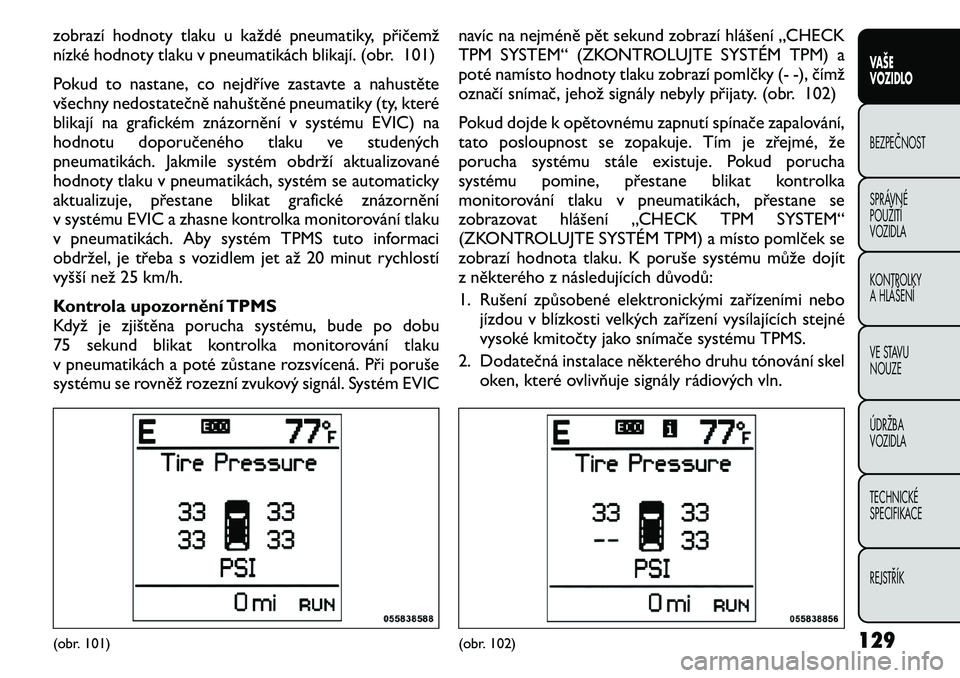

Kontrola upozornění TPMS
Když je zjištěna porucha systému, bude po dobu
75 sekund blikat kontrolka monitorování tlaku
v pneumatikách a poté zůstane rozsvícená. Při poruše
systému se rovněž rozezní zvukový signál. Pokud dojde
k opětovnému zapnutí spínače zapalování, tato
posloupnost se zopakuje. Tím je zřejmé, že porucha
systému stále existuje. Kontrolka monitorování tlaku
v pneumatikách zhasne poté, kdy stav poruchy pomine.
K poruše systému může dojít z některého
z následujících důvodů:
1. Rušení způsobené elektronickými zařízeními nebo
jízdou v blízkosti velkých zařízení vysílajících stejné
vysoké kmitočty jako snímače systému TPMS.
2. Dodatečná instalace některého druhu tónování skel oken, které ovlivňuje signály rádiových vln. 3. Nánosy sněhu nebo ledu kolem kol nebo podběhů
kol.

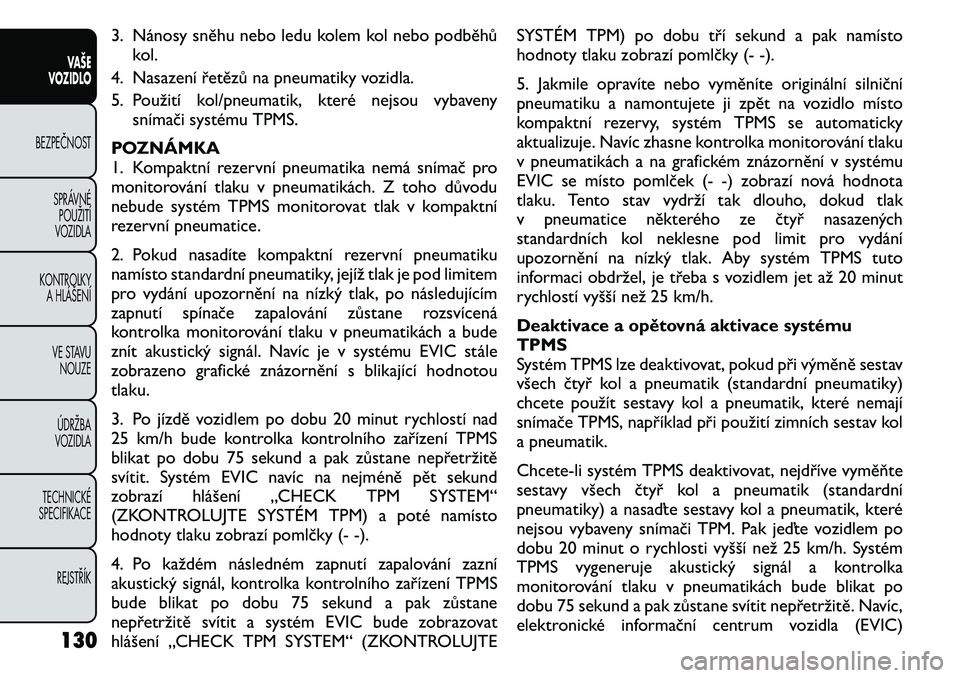

4. Nasazení řetězů na pneumatiky vozidla.
5. Použití kol/pneumatik, které nejsou vybaveny snímači systému TPMS.
POZNÁMKA
1. Kompaktní rezervní pneumatika nemá snímač pro
monitorování tlaku v pneumatikách. Z toho důvodu
nebude systém TPMS monitorovat tlak v kompaktní
rezervní pneumatice.
2. Pokud nasadíte náhradní kolo namísto standardního
kola, v jehož pneumatice byl tlak pod limitem
upozornění na nízký tlak, zazní akustický signál a po
následném zapnutí zapalování se rozsvítí kontrolka
kontrolního zařízení TPMS.
3. Po jízdě vozidlem po dobu 20 minut rychlostí nad
25 km/h bude kontrolka kontrolního zařízení TPMS
blikat po dobu 75 sekund a pak zůstane nepřetržitěsvítit.
4. Po každém následném zapnutí zapalování zazní
akustický signál a kontrolka kontrolního zařízení TPMS
bude blikat po dobu 75 sekund a pak zůstane
nepřetržitě svítit.
5. Jakmile opravíte nebo vyměníte původní standardní
pneumatiku a nasadíte toto kolo zpět na vozidlo místo
kompaktní rezervy, systém TPMS se automaticky
aktualizuje a kontrolka monitorování tlaku
v pneumatikách zhasne. Tento stav vydrží tak dlouho,
dokud tlak v pneumatice některého ze čtyř nasazených
127VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

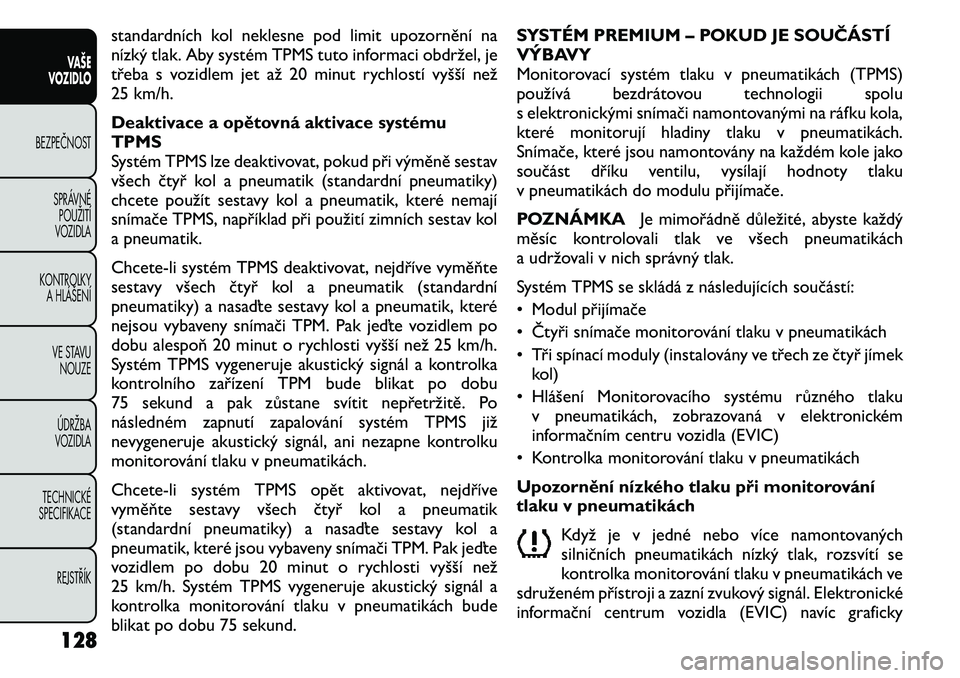

standardních kol neklesne pod limit upozornění na
nízký tlak. Aby systém TPMS tuto informaci obdržel, je
třeba s vozidlem jet až 20 minut rychlostí vyšší než
25 km/h.
Deaktivace a opětovná aktivace systému TPMS
Systém TPMS lze deaktivovat, pokud při výměně sestav
všech čtyř kol a pneumatik (standardní pneumatiky)
chcete použít sestavy kol a pneumatik, které nemají
snímače TPMS, například při použití zimních sestav kol
a pneumatik.
Chcete-li systém TPMS deaktivovat, nejdříve vyměňte
sestavy všech čtyř kol a pneumatik (standardní
pneumatiky) a nasaďte sestavy kol a pneumatik, které
nejsou vybaveny snímači TPM. Pak jeďte vozidlem po
dobu alespoň 20 minut o rychlosti vyšší než 25 km/h.
Systém TPMS vygeneruje akustický signál a kontrolka
kontrolního zařízení TPM bude blikat po dobu
75 sekund a pak zůstane svítit nepřetržitě. Po
následném zapnutí zapalování systém TPMS již
nevygeneruje akustický signál, ani nezapne kontrolku
monitorování tlaku v pneumatikách.

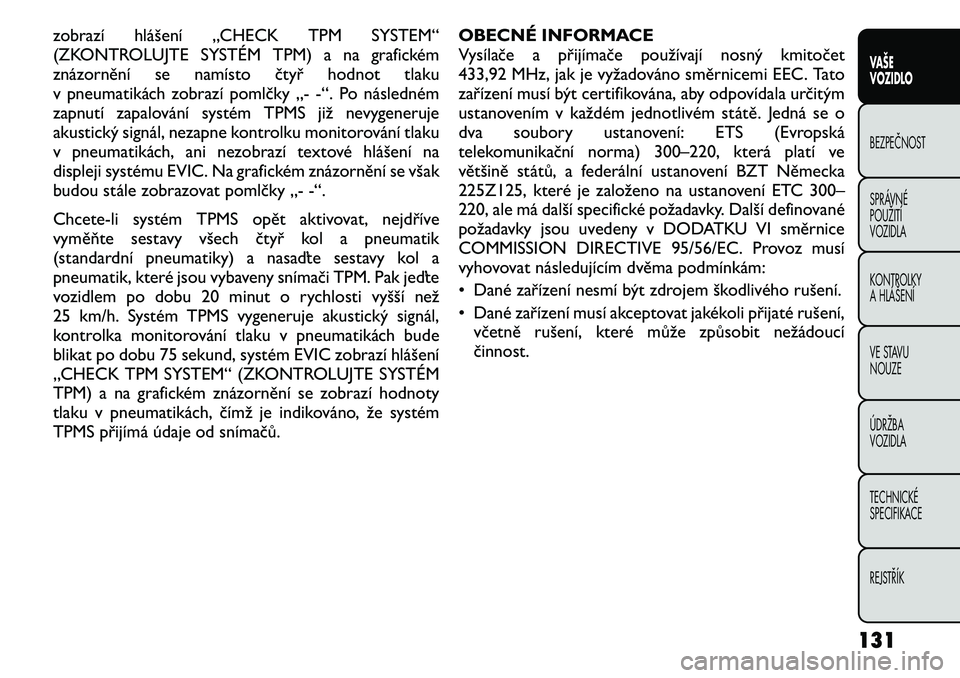

Chcete-li systém TPMS opět aktivovat, nejdříve
vyměňte sestavy všech čtyř kol a pneumatik
(standardní pneumatiky) a nasaďte sestavy kol a
pneumatik, které jsou vybaveny snímači TPM. Pak jeďte
vozidlem po dobu 20 minut o rychlosti vyšší než
25 km/h. Systém TPMS vygeneruje akustický signál a
kontrolka monitorování tlaku v pneumatikách bude
blikat po dobu 75 sekund.SYSTÉM PREMIUM – POKUD JE SOUČÁSTÍ
VÝBAVY
Monitorovací systém tlaku v pneumatikách (TPMS)
používá bezdrátovou technologii spolu
s elektronickými snímači namontovanými na ráfku kola,
které monitorují hladiny tlaku v pneumatikách.
Snímače, které jsou namontovány na každém kole jako
součást dříku ventilu, vysílají hodnoty tlaku
v pneumatikách do modulu přijímače.
POZNÁMKA
Je mimořádně důležité, abyste každý
měsíc kontrolovali tlak ve všech pneumatikách
a udržovali v nich správný tlak.
Systém TPMS se skládá z následujících součástí:
• Modul přijímače
• Čtyři snímače monitorování tlaku v pneumatikách
• Tři spínací moduly (instalovány ve třech ze čtyř jímek kol)
• Hlášení Monitorovacího systému různého tlaku v pneumatikách, zobrazovaná v elektronickém
informačním centru vozidla (EVIC)
• Kontrolka monitorování tlaku v pneumatikách
Upozornění nízkého tlaku při monitorování
tlaku v pneumatikách
Když je v jedné nebo více namontovaných
silničních pneumatikách nízký tlak, rozsvítí se
kontrolka monitorování tlaku v pneumatikách ve
sdruženém přístroji a zazní zvukový signál. Elektronické
informační centrum vozidla (EVIC) navíc graficky
128VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

zobrazí hodnoty tlaku u každé pneumatiky, přičemž
nízké hodnoty tlaku v pneumatikách blikají. (obr. 101)
Pokud to nastane, co nejdříve zastavte a nahustěte
všechny nedostatečně nahuštěné pneumatiky (ty, které
blikají na grafickém znázornění v systému EVIC) na
hodnotu doporučeného tlaku ve studených
pneumatikách. Jakmile systém obdrží aktualizované
hodnoty tlaku v pneumatikách, systém se automaticky
aktualizuje, přestane blikat grafické znázornění
v systému EVIC a zhasne kontrolka monitorování tlaku
v pneumatikách. Aby systém TPMS tuto informaci
obdržel, je třeba s vozidlem jet až 20 minut rychlostí
vyšší než 25 km/h.
Kontrola upozornění TPMS
Když je zjištěna porucha systému, bude po dobu
75 sekund blikat kontrolka monitorování tlaku
v pneumatikách a poté zůstane rozsvícená. Při poruše
systému se rovněž rozezní zvukový signál. Systém EVICnavíc na nejméně pět sekund zobrazí hlášení „CHECK
TPM SYSTEM“ (ZKONTROLUJTE SYSTÉM TPM) a
poté namísto hodnoty tlaku zobrazí pomlčky (- -), čímž
označí snímač, jehož signály nebyly přijaty. (obr. 102)
Pokud dojde k opětovnému zapnutí spínače zapalování,
tato posloupnost se zopakuje. Tím je zřejmé, že
porucha systému stále existuje. Pokud porucha
systému pomine, přestane blikat kontrolka
monitorování tlaku v pneumatikách, přestane se
zobrazovat hlášení „CHECK TPM SYSTEM“
(ZKONTROLUJTE SYSTÉM TPM) a místo pomlček se
zobrazí hodnota tlaku. K poruše systému může dojít
z některého z následujících důvodů:
1. Rušení způsobené elektronickými zařízeními nebo
jízdou v blízkosti velkých zařízení vysílajících stejné
vysoké kmitočty jako snímače systému TPMS.
2. Dodatečná instalace některého druhu tónování skel oken, které ovlivňuje signály rádiových vln.(obr. 101)
(obr. 102) 129
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

3. Nánosy sněhu nebo ledu kolem kol nebo podběhůkol.
4. Nasazení řetězů na pneumatiky vozidla.
5. Použití kol/pneumatik, které nejsou vybaveny snímači systému TPMS.
POZNÁMKA
1. Kompaktní rezervní pneumatika nemá snímač pro
monitorování tlaku v pneumatikách. Z toho důvodu
nebude systém TPMS monitorovat tlak v kompaktní
rezervní pneumatice.
2. Pokud nasadíte kompaktní rezervní pneumatiku
namísto standardní pneumatiky, jejíž tlak je pod limitem
pro vydání upozornění na nízký tlak, po následujícím
zapnutí spínače zapalování zůstane rozsvícená
kontrolka monitorování tlaku v pneumatikách a bude
znít akustický signál. Navíc je v systému EVIC stále
zobrazeno grafické znázornění s blikající hodnotoutlaku.
3. Po jízdě vozidlem po dobu 20 minut rychlostí nad
25 km/h bude kontrolka kontrolního zařízení TPMS
blikat po dobu 75 sekund a pak zůstane nepřetržitě
svítit. Systém EVIC navíc na nejméně pět sekund
zobrazí hlášení „CHECK TPM SYSTEM“
(ZKONTROLUJTE SYSTÉM TPM) a poté namísto
hodnoty tlaku zobrazí pomlčky (- -).
4. Po každém následném zapnutí zapalování zazní
akustický signál, kontrolka kontrolního zařízení TPMS
bude blikat po dobu 75 sekund a pak zůstane
nepřetržitě svítit a systém EVIC bude zobrazovat
hlášení „CHECK TPM SYSTEM“ (ZKONTROLUJTE SYSTÉM TPM) po dobu tří sekund a pak namísto
hodnoty tlaku zobrazí pomlčky (- -).
5. Jakmile opravíte nebo vyměníte originální silniční
pneumatiku a namontujete ji zpět na vozidlo místo
kompaktní rezervy, systém TPMS se automaticky
aktualizuje. Navíc zhasne kontrolka monitorování tlaku
v pneumatikách a na grafickém znázornění v systému
EVIC se místo pomlček (- -) zobrazí nová hodnota
tlaku. Tento stav vydrží tak dlouho, dokud tlak
v pneumatice některého ze čtyř nasazených
standardních kol neklesne pod limit pro vydání
upozornění na nízký tlak. Aby systém TPMS tuto
informaci obdržel, je třeba s vozidlem jet až 20 minut
rychlostí vyšší než 25 km/h.
Deaktivace a opětovná aktivace systému TPMS
Systém TPMS lze deaktivovat, pokud při výměně sestav
všech čtyř kol a pneumatik (standardní pneumatiky)
chcete použít sestavy kol a pneumatik, které nemají
snímače TPMS, například při použití zimních sestav kol
a pneumatik.
Chcete-li systém TPMS deaktivovat, nejdříve vyměňte
sestavy všech čtyř kol a pneumatik (standardní
pneumatiky) a nasaďte sestavy kol a pneumatik, které
nejsou vybaveny snímači TPM. Pak jeďte vozidlem po
dobu 20 minut o rychlosti vyšší než 25 km/h. Systém
TPMS vygeneruje akustický signál a kontrolka
monitorování tlaku v pneumatikách bude blikat po
dobu 75 sekund a pak zůstane svítit nepřetržitě. Navíc,
elektronické informační centrum vozidla (EVIC)
130
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

zobrazí hlášení „CHECK TPM SYSTEM“
(ZKONTROLUJTE SYSTÉM TPM) a na grafickém
znázornění se namísto čtyř hodnot tlaku
v pneumatikách zobrazí pomlčky „- -“. Po následném
zapnutí zapalování systém TPMS již nevygeneruje
akustický signál, nezapne kontrolku monitorování tlaku
v pneumatikách, ani nezobrazí textové hlášení na
displeji systému EVIC. Na grafickém znázornění se však
budou stále zobrazovat pomlčky „- -“.
Chcete-li systém TPMS opět aktivovat, nejdříve
vyměňte sestavy všech čtyř kol a pneumatik
(standardní pneumatiky) a nasaďte sestavy kol a
pneumatik, které jsou vybaveny snímači TPM. Pak jeďte
vozidlem po dobu 20 minut o rychlosti vyšší než
25 km/h. Systém TPMS vygeneruje akustický signál,
kontrolka monitorování tlaku v pneumatikách bude
blikat po dobu 75 sekund, systém EVIC zobrazí hlášení
„CHECK TPM SYSTEM“ (ZKONTROLUJTE SYSTÉM
TPM) a na grafickém znázornění se zobrazí hodnoty
tlaku v pneumatikách, čímž je indikováno, že systém
TPMS přijímá údaje od snímačů.OBECNÉ INFORMACE
Vysílače a přijímače používají nosný kmitočet
433,92 MHz, jak je vyžadováno směrnicemi EEC. Tato
zařízení musí být certifikována, aby odpovídala určitým
ustanovením v každém jednotlivém státě. Jedná se o
dva soubory ustanovení: ETS (Evropská
telekomunikační norma) 300–220, která platí ve
většině států, a federální ustanovení BZT Německa
225Z125, které je založeno na ustanovení ETC 300–
220, ale má další specifické požadavky. Další definované
požadavky jsou uvedeny v DODATKU VI směrnice
COMMISSION DIRECTIVE 95/56/EC. Provoz musí
vyhovovat následujícím dvěma podmínkám:
• Dané zařízení nesmí být zdrojem škodlivého rušení.
• Dané zařízení musí akceptovat jakékoli přijaté rušení,
včetně rušení, které může způsobit nežádoucí činnost.
131
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

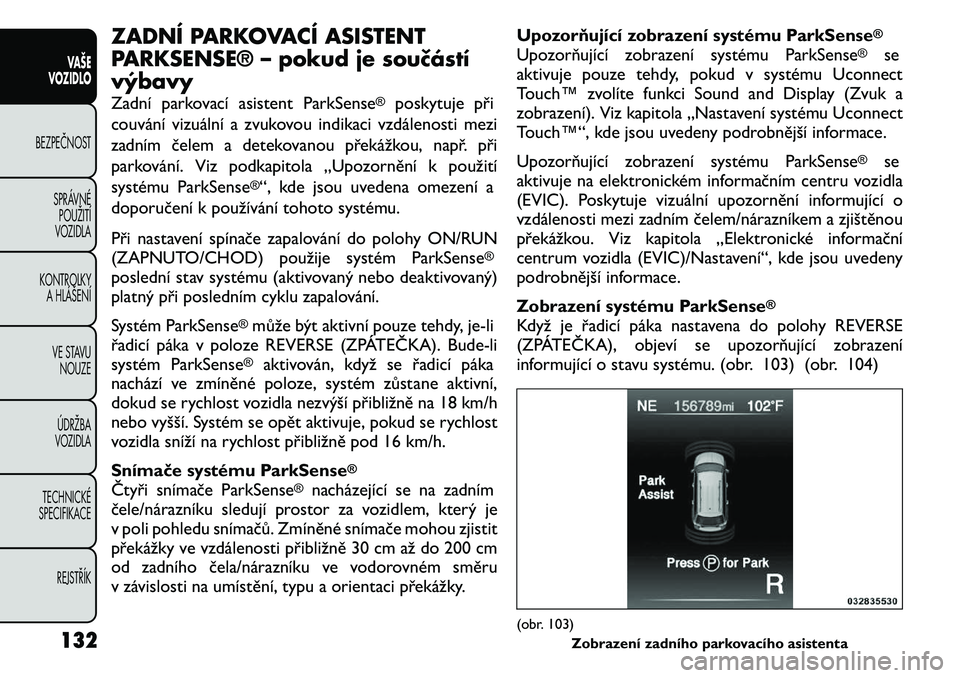

ZADNÍ PARKOVACÍ ASISTENT
PARKSENSE® – pokud je součástívýbavy
Zadní parkovací asistent ParkSense
®
poskytuje při
couvání vizuální a zvukovou indikaci vzdálenosti mezi
zadním čelem a detekovanou překážkou, např. při
parkování. Viz podkapitola „Upozornění k použití
systému ParkSense
®“, kde jsou uvedena omezení a
doporučení k používání tohoto systému.
Při nastavení spínače zapalování do polohy ON/RUN
(ZAPNUTO/CHOD) použije systém ParkSense
®
poslední stav systému (aktivovaný nebo deaktivovaný)
platný při posledním cyklu zapalování.
Systém ParkSense
®může být aktivní pouze tehdy, je-li
řadicí páka v poloze REVERSE (ZPÁTEČKA). Bude-li
systém ParkSense®
aktivován, když se řadicí páka
nachází ve zmíněné poloze, systém zůstane aktivní,
dokud se rychlost vozidla nezvýší přibližně na 18 km/h
nebo vyšší. Systém se opět aktivuje, pokud se rychlost
vozidla sníží na rychlost přibližně pod 16 km/h.
Snímače systému ParkSense
®
Čtyři snímače ParkSense
®
nacházející se na zadním
čele/nárazníku sledují prostor za vozidlem, který je
v poli pohledu snímačů. Zmíněné snímače mohou zjistit
překážky ve vzdálenosti přibližně 30 cm až do 200 cm
od zadního čela/nárazníku ve vodorovném směru
v závislosti na umístění, typu a orientaci překážky. Upozorňující zobrazení systému ParkSense
®
Upozorňující zobrazení systému ParkSense
®
se
aktivuje pouze tehdy, pokud v systému Uconnect
Touch™ zvolíte funkci Sound and Display (Zvuk a
zobrazení). Viz kapitola „Nastavení systému Uconnect
Touch™“, kde jsou uvedeny podrobnější informace.
Upozorňující zobrazení systému ParkSense
®
se
aktivuje na elektronickém informačním centru vozidla
(EVIC). Poskytuje vizuální upozornění informující o
vzdálenosti mezi zadním čelem/nárazníkem a zjištěnou
překážkou. Viz kapitola „Elektronické informační
centrum vozidla (EVIC)/Nastavení“, kde jsou uvedeny
podrobnější informace.
Zobrazení systému ParkSense
®
Když je řadicí páka nastavena do polohy REVERSE
(ZPÁTEČKA), objeví se upozorňující zobrazení
informující o stavu systému. (obr. 103) (obr. 104)(obr. 103) Zobrazení zadního parkovacího asistenta
132
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

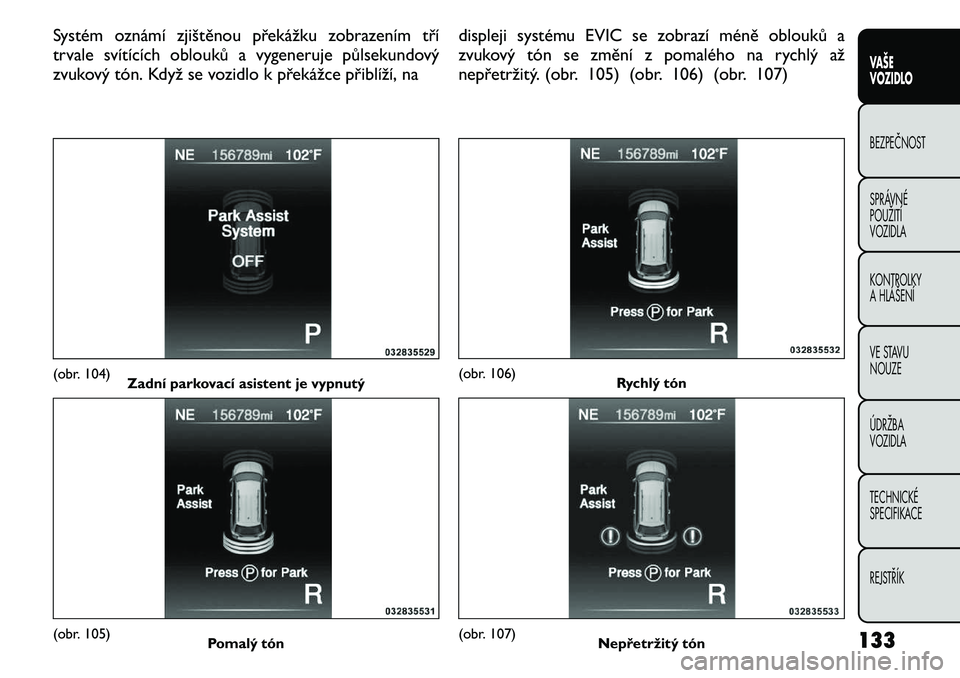

Systém oznámí zjištěnou překážku zobrazením tří
trvale svítících oblouků a vygeneruje půlsekundový
zvukový tón. Když se vozidlo k překážce přiblíží, nadispleji systému EVIC se zobrazí méně oblouků a
zvukový tón se změní z pomalého na rychlý až
nepřetržitý. (obr. 105) (obr. 106) (obr. 107)(obr. 104)
Zadní parkovací asistent je vypnutý(obr. 105) Pomalý tón
(obr. 106) Rychlý tón(obr. 107)Nepřetržitý tón 133
VAŠE
VOZIDLOBEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
