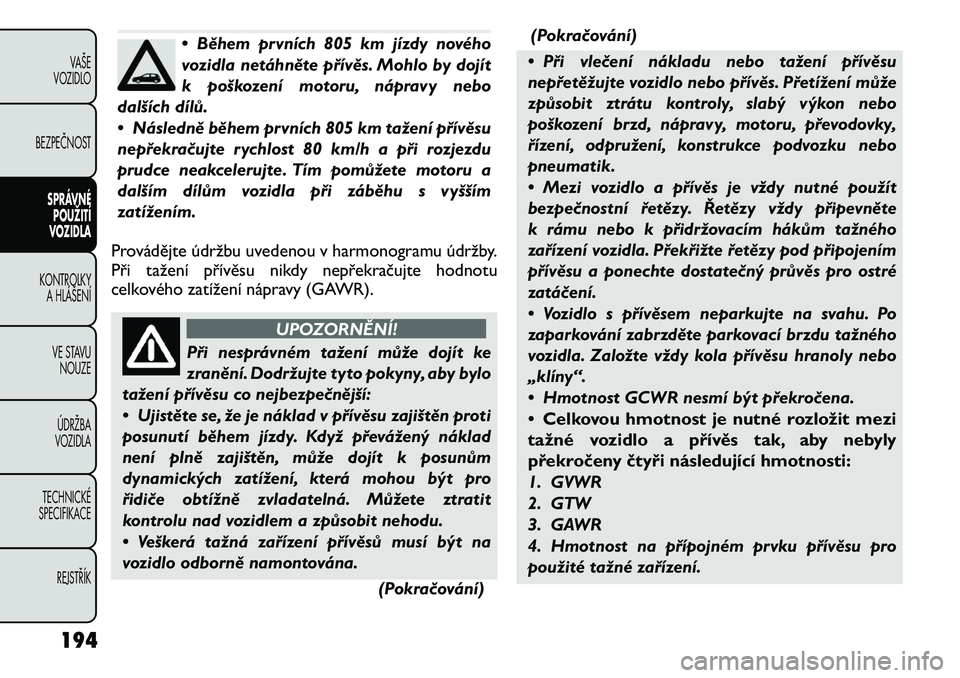

• Během prvních 805 km jízdy nového
vozidla netáhněte přívěs. Mohlo by dojít
k poškození motoru, nápravy nebo
dalších dílů.
• Následně během prvních 805 km tažení přívěsu
nepřekračujte rychlost 80 km/h a při rozjezdu
prudce neakcelerujte. Tím pomůžete motoru a
dalším dílům vozidla při záběhu s vyšším
zatížením.
Provádějte údržbu uvedenou v harmonogramu údržby.
Při tažení přívěsu nikdy nepřekračujte hodnotu
celkového zatížení nápravy (GAWR).
UPOZORNĚNÍ!
Při nesprávném tažení může dojít ke
zranění. Dodržujte tyto pokyny, aby bylo
tažení přívěsu co nejbezpečnější:
• Ujistěte se, že je náklad v přívěsu zajištěn proti
posunutí během jízdy. Když převážený náklad
není plně zajištěn, může dojít k posunům
dynamických zatížení, která mohou být pro
řidiče obtížně zvladatelná. Můžete ztratit
kontrolu nad vozidlem a způsobit nehodu.
• Veškerá tažná zařízení přívěsů musí být na
vozidlo odborně namontována.
(Pokračování)(Pokračování)
• Při vlečení nákladu nebo tažení přívěsu
nepřetěžujte vozidlo nebo přívěs. Přetížení může
způsobit ztrátu kontroly, slabý výkon nebo
poškození brzd, nápravy, motoru, převodovky,
řízení, odpružení, konstrukce podvozku nebo
pneumatik.
• Mezi vozidlo a přívěs je vždy nutné použít
bezpečnostní řetězy. Řetězy vždy připevněte
k rámu nebo k přidržovacím hákům tažného
zařízení vozidla. Překřižte řetězy pod připojením
přívěsu a ponechte dostatečný průvěs pro ostré
zatáčení.
• Vozidlo s přívěsem neparkujte na svahu. Po
zaparkování zabrzděte parkovací brzdu tažného
vozidla. Založte vždy kola přívěsu hranoly nebo
„klíny“.
• Hmotnost GCWR nesmí být překročena.• Celkovou hmotnost je nutné rozložit mezi
tažné vozidlo a přívěs tak, aby nebyly
překročeny čtyři následující hmotnosti:
1. GVWR
2. GTW
3. GAWR
4. Hmotnost na přípojném prvku přívěsu pro
použité tažné zařízení.
194
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLAKONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

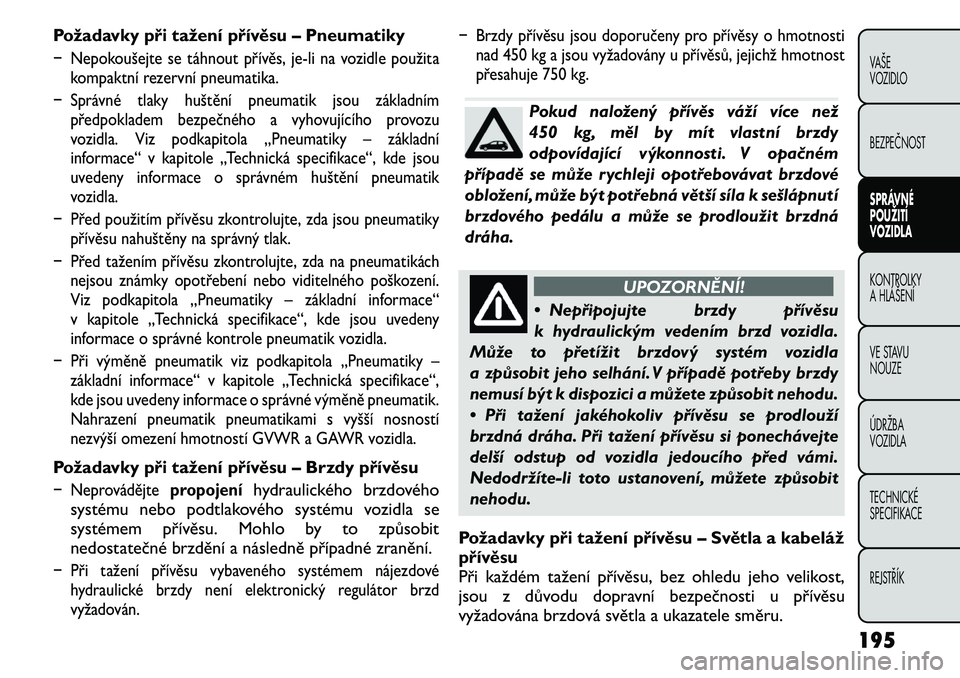

Požadavky při tažení přívěsu – Pneumatiky− Nepokoušejte se táhnout přívěs,je-li na vozidle použita
kompaktní rezervní pneumatika.
− Správné tlaky huštění pneumatik jsou základním předpokladem bezpečného a vyhovujícího provozu
vozidla. Viz podkapitola „Pneumatiky – základní
informace“ v kapitole „Technická specifikace“, kde jsou
uvedeny informace o správném huštění pneumatik
vozidla.
− Před použitím přívěsu zkontrolujte, zda jsou pneumatiky přívěsu nahuštěny na správný tlak.
− Před tažením přívěsu zkontrolujte, zda na pneumatikách nejsou známky opotřebení nebo viditelného poškození.
Viz podkapitola „Pneumatiky – základní informace“
v kapitole „Technická specifikace“, kde jsou uvedeny
informace o správné kontrole pneumatik vozidla.
− Při výměně pneumatik viz podkapitola „Pneumatiky – základní informace“ v kapitole „Technická specifikace“,
kde jsou uvedeny informace o správné výměně pneumatik.
Nahrazení pneumatik pneumatikami s vyšší nosností
nezvýší omezení hmotností GVWR a GAWR vozidla.Požadavky při tažení přívěsu – Brzdy přívěsu− Neprovádějte propojení
hydraulického brzdového
systému nebo podtlakového systému vozidla se
systémem přívěsu. Mohlo by to způsobit
nedostatečné brzdění a následně případné zranění.
− Při tažení přívěsu vybaveného systémem nájezdové
hydraulické brzdy není elektronický regulátor brzd
vyžadován. − Brzdy přívěsu jsou doporučeny pro přívěsy o hmotnosti
nad 450 kg a jsou vyžadovány u přívěsů, jejichž hmotnost
přesahuje 750 kg.
Pokud naložený přívěs váží více než
450 kg, měl by mít vlastní brzdy
odpovídající výkonnosti. V opačném
případě se může rychleji opotřebovávat brzdové
obložení, může být potřebná větší síla k sešlápnutí
brzdového pedálu a může se prodloužit brzdná
dráha.
UPOZORNĚNÍ!
• Nepřipojujte brzdy přívěsu
k hydraulickým vedením brzd vozidla.
Může to přetížit brzdový systém vozidla
a způsobit jeho selhání. V případě potřeby brzdy
nemusí být k dispozici a můžete způsobit nehodu.
• Při tažení jakéhokoliv přívěsu se prodlouží
brzdná dráha. Při tažení přívěsu si ponechávejte
delší odstup od vozidla jedoucího před vámi.
Nedodržíte-li toto ustanovení, můžete způsobit
nehodu.
Požadavky při tažení přívěsu – Světla a kabeláž
přívěsu
Při každém tažení přívěsu, bez ohledu jeho velikost,
jsou z důvodu dopravní bezpečnosti u přívěsu
vyžadována brzdová světla a ukazatele směru. 195
VAŠE
VOZIDLO
BEZPEČNOSTSPRÁVNÉ POUŽITÍ
VOZIDLAKONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

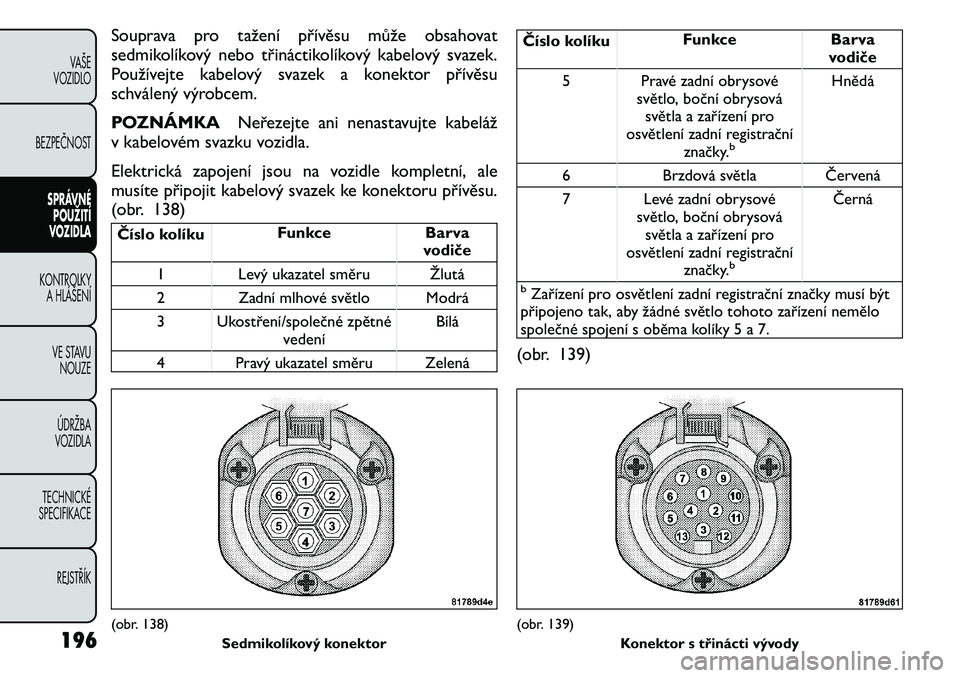

Souprava pro tažení přívěsu může obsahovat
sedmikolíkový nebo třináctikolíkový kabelový svazek.
Používejte kabelový svazek a konektor přívěsu
schválený výrobcem.
POZNÁMKANeřezejte ani nenastavujte kabeláž
v kabelovém svazku vozidla.
Elektrická zapojení jsou na vozidle kompletní, ale
musíte připojit kabelový svazek ke konektoru přívěsu.
(obr. 138)Číslo kolíku Funkce Barva
vodiče
1 Levý ukazatel směru Žlutá
2 Zadní mlhové světlo Modrá
3 Ukostření/společné zpětné vedení Bílá
4 Pravý ukazatel směru Zelená
Číslo kolíku Funkce Barva
vodiče
5 Pravé zadní obrysové světlo, boční obrysovásvětla a zařízení pro
osvětlení zadní registrační
značky.
b
Hnědá
6 Brzdová světla Červená
7 Levé zadní obrysové světlo, boční obrysovásvětla a zařízení pro
osvětlení zadní registrační značky.
b
Černá
bZařízení pro osvětlení zadní registrační značky musí být
připojeno tak, aby žádné světlo tohoto zařízení nemělo
společné spojení s oběma kolíky 5 a 7.
(obr. 139)
(obr. 138) Sedmikolíkový konektor
(obr. 139)Konektor s třinácti vývody
196
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLAKONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

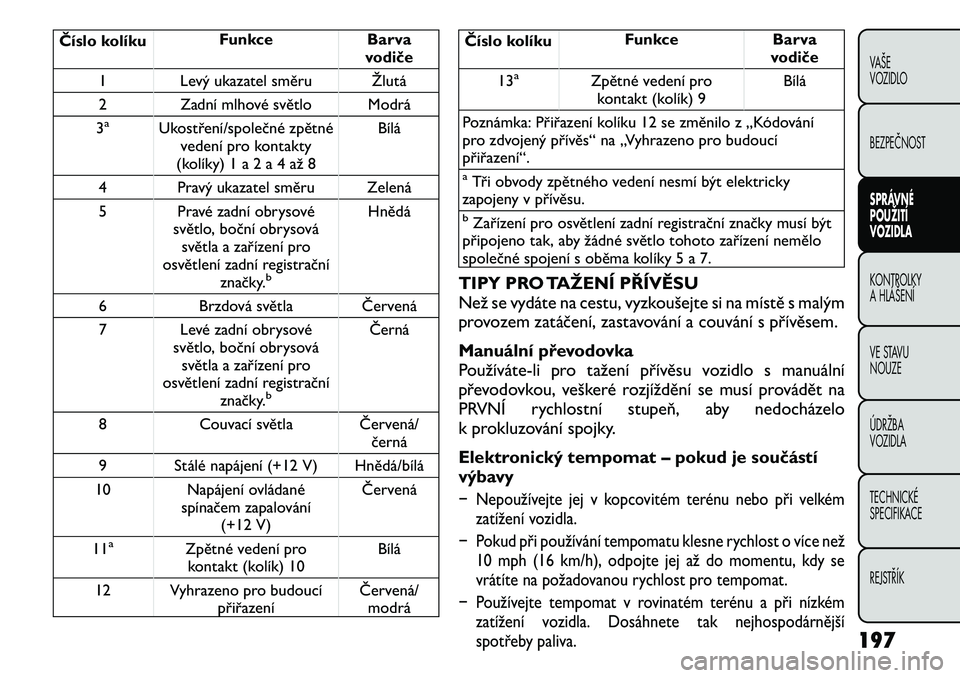

Číslo kolíkuFunkce Barva
vodiče
1 Levý ukazatel směru Žlutá
2 Zadní mlhové světlo Modrá
3
a
Ukostření/společné zpětné vedení pro kontakty
(kolíky) 1 a 2 a 4 až 8 Bílá
4 Pravý ukazatel směru Zelená
5 Pravé zadní obrysové světlo, boční obrysová
světla a zařízení pro
osvětlení zadní registrační značky.
b
Hnědá
6 Brzdová světla Červená
7 Levé zadní obrysové světlo, boční obrysovásvětla a zařízení pro
osvětlení zadní registrační značky.
b
Černá
8 Couvací světla Červená/ černá
9 Stálé napájení (+12 V) Hnědá/bílá
10 Napájení ovládané spínačem zapalování(+12 V) Červená
11
a
Zpětné vedení pro kontakt (kolík) 10 Bílá
12 Vyhrazeno pro budoucí přiřazení Červená/
modrá
Číslo kolíku Funkce Barva
vodiče
13
a
Zpětné vedení pro kontakt (kolík) 9 Bílá
Poznámka: Přiřazení kolíku 12 se změnilo z „Kódování
pro zdvojený přívěs“ na „Vyhrazeno pro budoucípřiřazení“.
aTři obvody zpětného vedení nesmí být elektricky
zapojeny v přívěsu.bZařízení pro osvětlení zadní registrační značky musí být
připojeno tak, aby žádné světlo tohoto zařízení nemělo
společné spojení s oběma kolíky 5 a 7.
TIPY PRO TAŽENÍ PŘÍVĚSU
Než se vydáte na cestu, vyzkoušejte si na místě s malým
provozem zatáčení, zastavování a couvání s přívěsem.
Manuální převodovka
Používát e-li pro tažení přívěsu vozidlo s manuální
převodovkou, veškeré rozjíždění se musí provádět na
PRVNÍ rychlostní stupeň, aby nedocházelo
k prokluzování spojky.
Elektronický tempomat – pokud je součástí
výbavy− Nepoužívejte jej v kopcovitém terénu nebo při velkém zatížení vozidla.
− Pokud při používání tempomatu klesne rychlost o více než 10 mph (16 km/h), odpojte jej až do momentu, kdy se
vrátíte na požadovanou rychlost pro tempomat.
− Používejte tempomat v rovinatém terénu a při nízkém zatížení vozidla. Dosáhnete tak nejhospodárnější
spotřeby paliva.
197VAŠE
VOZIDLO
BEZPEČNOSTSPRÁVNÉ POUŽITÍ
VOZIDLAKONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Chladicí systém
Případné přehřívání motoru a převodovky omezíte
přijmutím následujících opatření:− Jízda ve městěPři krátkých zastávkách přeřaďte převodovku na
NEUTRÁL a zvyšte volnoběžné otáčky motoru.− Jízda na dálniciSnižte rychlost.− KlimatizaceDočasně ji vypněte.
MÍSTA UPEVNĚNÍ VLEČNÉHO PŘÍVĚSU
Vaše vozidlo bude vyžadovat přídavné vybavení pro
bezpečné a účinné tažení přívěsu. Vlečný závěs musí být
upevněn k vozidlu za použití míst upevnění na rámu
vozidla. Viz následující tabulka, pomocí které přesně
určíte místa upevnění. Další vybavení, jako například
vybavení pro stabilizaci přívěsu a brzdění, vybavení pro
vyrovnání přívěsu a nízkoprofilová zrcátka mohou být
také vyžadována nebo důrazně doporučena. (obr. 140)
Místa upevnění vlečného závěsu a rozměry přesahuA není
B 366,71 mm
C 501,62 mm
D 628,69 mm
E (maximální přesah) 1051,93 mm
F 472,00 mm(obr. 140)
198
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLAKONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

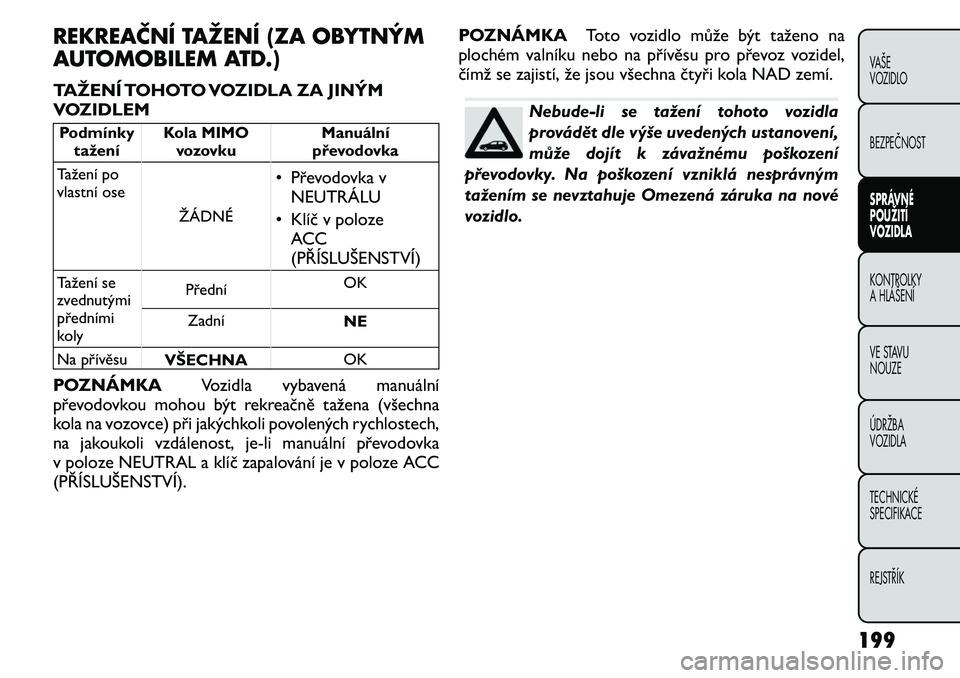

REKREAČNÍ TAŽENÍ (ZA OBYTNÝM
AUTOMOBILEM ATD.)
TAŽENÍ TOHOTO VOZIDLA ZA JINÝM
VOZIDLEMPodmínkytažení Kola MIMO
vozovku Manuální
převodovka
Tažení po
vlastní ose
ŽÁDNÉ• Převodovka v
NEUTRÁLU
• Klíč v poloze ACC (PŘÍSLUŠENSTVÍ)
Tažení se
zvednutými
předními
koly Přední
OK
Zadní NE
Na přívěsu VŠECHNA OK
POZNÁMKA Vozidla vybavená manuální
převodovkou mohou být rekreačně tažena (všechna
kola na vozovce) při jakýchkoli povolených rychlostech,
na jakoukoli vzdálenost, je-li manuálnípřevodovka
v poloze NEUTRAL a klíč zapalování je v poloze ACC(PŘÍSLUŠENSTVÍ). POZNÁMKA
Toto vozidlo může být taženo na
plochém valníku nebo na přívěsu pro převoz vozidel,
čímž se zajistí, že jsou všechna čtyři kola NAD zemí.
Nebu de-li se tažení tohoto vozidla
prov ádět dle výše uvedených ustanovení,
m ůže dojít k závažnému poškození
převodovky. Na poškození vzniklá nesprávným
tažením se nevztahuje Omezená záruka na nové
vozidlo.
199
VAŠE
VOZIDLO
BEZPEČNOSTSPRÁVNÉ POUŽITÍ
VOZIDLAKONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

KONTROLKY A HLÁŠENÍ

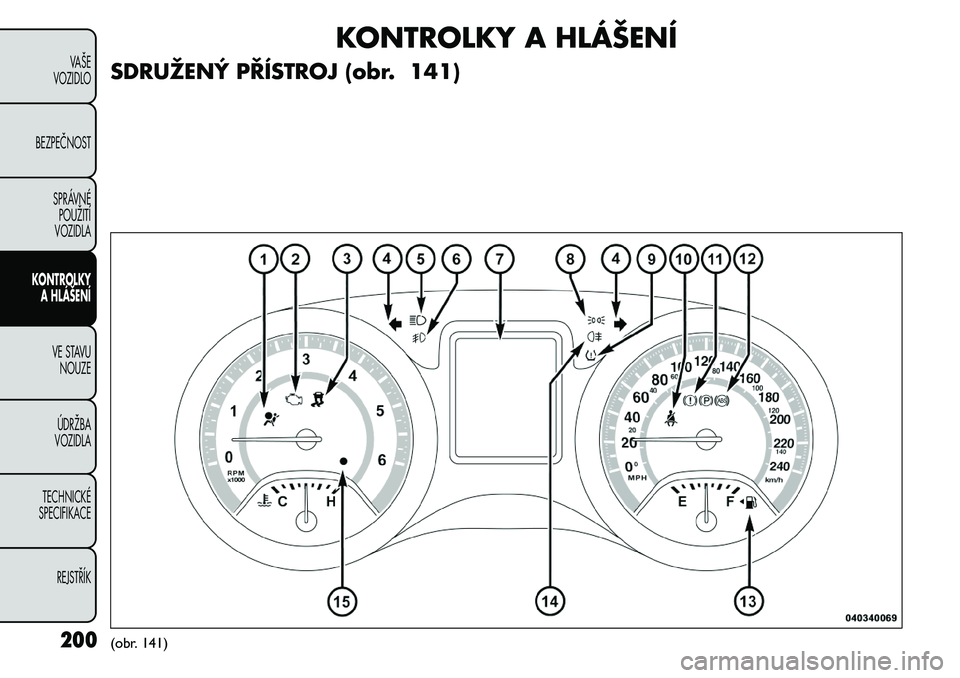

SDRUŽENÝ PŘÍSTROJ (obr. 141)
(obr. 141)
200
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVUNOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

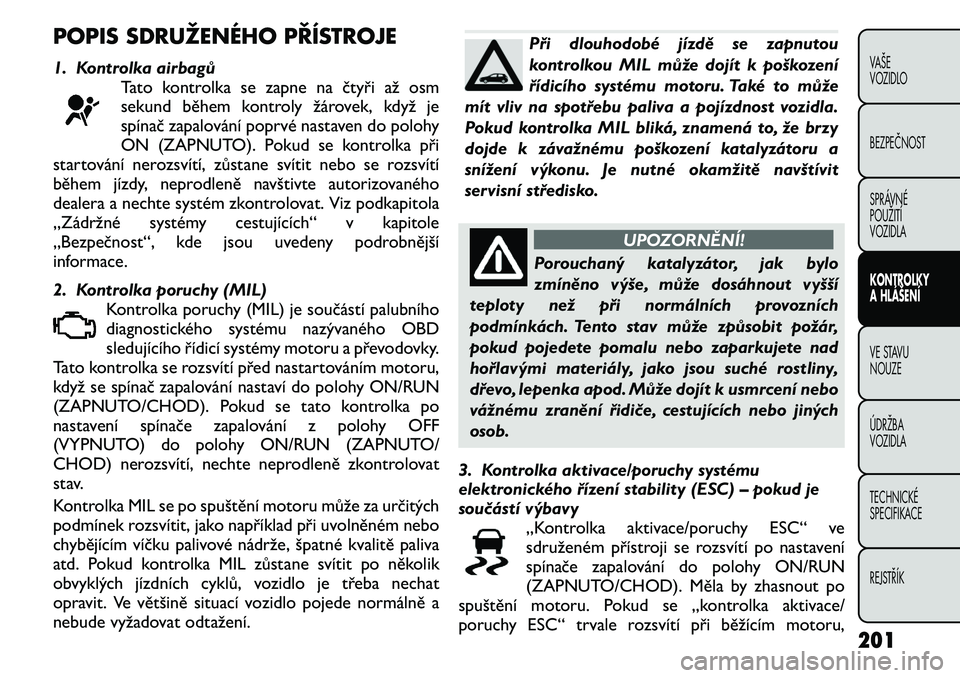

POPIS SDRUŽENÉHO PŘÍSTROJE
1. Kontrolka airbagůTato kontrolka se zapne na čtyři až osm
sekund během kontroly žárovek, když je
spínač zapalování poprvé nastaven do polohy
ON (ZAPNUTO). Pokud se kontrolka při
startování nerozsvítí, zůstane svítit nebo se rozsvítí
během jízdy, neprodleně navštivte autorizovaného
dealera a nechte systém zkontrolovat. Viz podkapitola
„Zádržné systémy cestujících“ v kapitole
„Bezpečnost“, kde jsou uvedeny podrobnější
informace.
2. Kontrolka poruchy (MIL) Kontrolka poruchy (MIL) je součástí palubního
diagnostického systému nazývaného OBD
sledujícího řídicí systémy motoru a převodovky.
Tato kontrolka se rozsvítí před nastartováním motoru,
když se spínač zapalování nastaví do polohy ON/RUN
(ZAPNUTO/CHOD). Pokud se tato kontrolka po
nastavení spínače zapalování z polohy OFF
(VYPNUTO) do polohy ON/RUN (ZAPNUTO/
CHOD) nerozsvítí, nechte neprodleně zkontrolovat
stav.
Kontrolka MIL se po spuštění motoru může za určitých
podmínek rozsvítit, jako například při uvolněném nebo
chybějícím víčku palivové nádrže, špatné kvalitě paliva
atd. Pokud kontrolka MIL zůstane svítit po několik
obvyklých jízdních cyklů, vozidlo je třeba nechat
opravit. Ve většině situací vozidlo pojede normálně a
nebude vyžadovat odtažení.
Při dlouhodobé jízdě se zapnutou
kontrolkou MIL může dojít k poškození
řídicího systému motoru. Také to může
mít vliv na spotřebu paliva a pojízdnost vozidla.
Pokud kontrolka MIL bliká, znamená to, že brzy
dojde k závažnému poškození katalyzátoru a
snížení výkonu. Je nutné okamžitě navštívit
servisní středisko.
UPOZORNĚNÍ!
Porouchaný katalyzátor, jak bylo
zmíněno výše, může dosáhnout vyšší
teploty než při normálních provozních
podmínkách. Tento stav může způsobit požár,
pokud pojedete pomalu nebo zaparkujete nad
hořlavými materiály, jako jsou suché rostliny,
dřevo, lepenka apod. Může dojít k usmrcení nebo
vážnému zranění řidiče, cestujících nebo jiných
osob.
3. Kontrolka aktivace/poruchy systému
elektronického řízení stability (ESC) – pokud je
součástí výbavy „Kontrolka aktivace/poruchy ESC“ ve
sdruženém přístroji se rozsvítí po nastavení
spínače zapalování do polohy ON/RUN
(ZAPNUTO/CHOD). Měla by zhasnout po
spuštění motoru. Pokud se „kontrolka aktivace/
poruchy ESC“ trvale rozsvítí při běžícím motoru,
201VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLAKONTROLKY
A HLÁŠENÍVE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

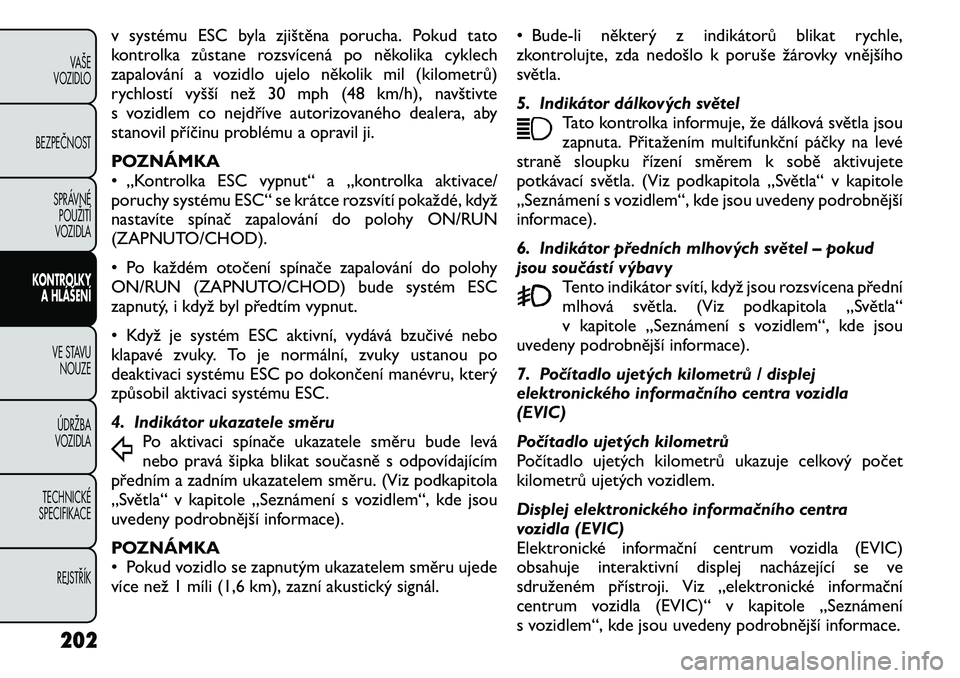

v systému ESC byla zjištěna porucha. Pokud tato
kontrolka zůstane rozsvícená po několika cyklech
zapalování a vozidlo ujelo několik mil (kilometrů)
rychlostí vyšší než 30 mph (48 km/h), navštivte
s vozidlem co nejdříve autorizovaného dealera, aby
stanovil příčinu problému a opravil ji.
POZNÁMKA
• „Kontrolka ESC vypnut“ a „kontrolka aktivace/
poruchy systému ESC“ se krátce rozsvítí pokaždé, když
nastavíte spínač zapalování do polohy ON/RUN
(ZAPNUTO/CHOD).
• Po každém otočení spínače zapalování do polohy
ON/RUN (ZAPNUTO/CHOD) bude systém ESC
zapnutý, i když byl předtím vypnut.
• Když je systém ESC aktivní, vydává bzučivé nebo
klapavé zvuky. To je normální, zvuky ustanou po
deaktivaci systému ESC po dokončení manévru, který
způsobil aktivaci systému ESC.
4. Indikátor ukazatele směruPo aktivaci spínače ukazatele směru bude levá
nebo pravá šipka blikat současně s odpovídajícím
předním a zadním ukazatelem směru. (Viz podkapitola
„Světla“ v kapitole „Seznámení s vozidlem“, kde jsou
uvedeny podrobnější informace).
POZNÁMKA
• Pokud vozidlo se zapnutým ukazatelem směru ujede
více než 1 míli (1,6 km), zazní akustický signál. •
Bude-li některý z indikátorů blikat rychle,
zkontrolujte, zda nedošlo k poruše žárovky vnějšího
světla.
5. Indikátor dálkových světel Tato kontrolka informuje, že dálková světla jsou
zapnuta. Přitažením multifunkční páčky na levé
straně sloupku řízení směrem k sobě aktivujete
potkávací světla. (Viz podkapitola „Světla“ v kapitole
„Seznámení s vozidlem“, kde jsou uvedeny podrobnější
informace).
6. Indikátor předních mlhových světel – pokud
jsou součástí výbavy Tento indikátor svítí, když jsou rozsvícena přední
mlhová světla. (Viz podkapitola „Světla“
v kapitole „Seznámení s vozidlem“, kde jsou
uvedeny podrobnější informace).
7. Počítadlo ujetých kilometrů / displej
elektronického informačního centra vozidla(EVIC)
Počítadlo ujetých kilometrů
Počítadlo ujetých kilometrů ukazuje celkový počet
kilometrů ujetých vozidlem.
Displej elektronického informačního centra
vozidla (EVIC)
Elektronické informační centrum vozidla (EVIC)
obsahuje interaktivní displej nacházející se ve
sdruženém přístroji. Viz „elektronické informační
centrum vozidla (EVIC)“ v kapitole „Seznámení
s vozidlem“, kde jsou uvedeny podrobnější informace.
202VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVUNOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

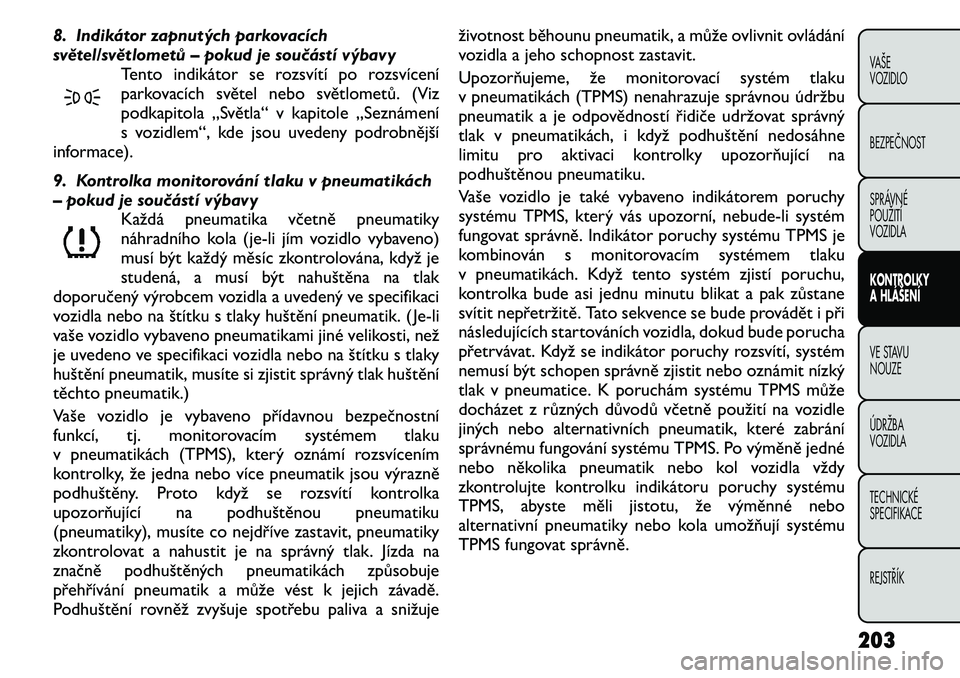

8. Indikátor zapnutých parkovacích
světel/světlometů – pokud je součástí výbavyTento indikátor se rozsvítí po rozsvícení
parkovacích světel nebo světlometů. (Viz
podkapitola „Světla“ v kapitole „Seznámení
s vozidlem“, kde jsou uvedeny podrobnější
informace).
9. Kontrolka monitorování tlaku v pneumatikách
– pokud je součástí výbavy Každá pneumatika včetně pneumatiky
náhradního kola ( je-li jím vozidlo vybaveno)
musí být každý měsíc zkontrolována, když je
studená, a musí být nahuštěna na tlak
doporučený výrobcem vozidla a uvedený ve specifikaci
vozidla nebo na štítku s tlaky huštění pneumatik. ( J e-li
vaše vozidlo vybaveno pneumatikami jiné velikosti, než
je uvedeno ve specifikaci vozidla nebo na štítku s tlaky
huštění pneumatik, musíte si zjistit správný tlak huštění
těchto pneumatik.)
Vaše vozidlo je vybaveno přídavnou bezpečnostní
funkcí, tj. monitorovacím systémem tlaku
v pneumatikách (TPMS), který oznámí rozsvícením
kontrolky, že jedna nebo více pneumatik jsou výrazně
podhuštěny. Proto když se rozsvítí kontrolka
upozorňující na podhuštěnou pneumatiku
(pneumatiky), musíte co nejdříve zastavit, pneumatiky
zkontrolovat a nahustit je na správný tlak. Jízda na
značně podhuštěných pneumatikách způsobuje
přehřívání pneumatik a může vést k jejich závadě.
Podhuštění rovněž zvyšuje spotřebu paliva a snižuje životnost běhounu pneumatik, a může ovlivnit ovládání
vozidla a jeho schopnost zastavit.
Upozorňujeme, že monitorovací systém tlaku
v pneumatikách (TPMS) nenahrazuje správnou údržbu
pneumatik a je odpovědností řidiče udržovat správný
tlak v pneumatikách, i když podhuštění nedosáhne
limitu pro aktivaci kontrolky upozorňující na
podhuštěnou pneumatiku.
Vaše vozidlo je také vybaveno indikátorem poruchy
systému TPMS, který vás upozorní,
nebude-li systém
fungovat sprá vně. Indikátor poruchy systému TPMS je
kombinován s monitorovacím systémem tlaku
v pneumatikách. Když tento systém zjistí poruchu,
kontrolka bude asi jednu minutu blikat a pak zůstane
svítit nepřetržitě. Tato sekvence se bude provádět i při
následujících startováních vozidla, dokud bude porucha
přetrvávat. Když se indikátor poruchy rozsvítí, systém
nemusí být schopen správně zjistit nebo oznámit nízký
tlak v pneumatice. K poruchám systému TPMS může
docházet z různých důvodů včetně použití na vozidle
jiných nebo alternativních pneumatik, které zabrání
správnému fungování systému TPMS. Po výměně jedné
nebo několika pneumatik nebo kol vozidla vždy
zkontrolujte kontrolku indikátoru poruchy systému
TPMS, abyste měli jistotu, že výměnné nebo
alternativní pneumatiky nebo kola umožňují systému
TPMS fungovat správně.
203VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLAKONTROLKY
A HLÁŠENÍVE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
