FIAT FREEMONT 2012 Manual de Empleo y Cuidado (in Spanish)

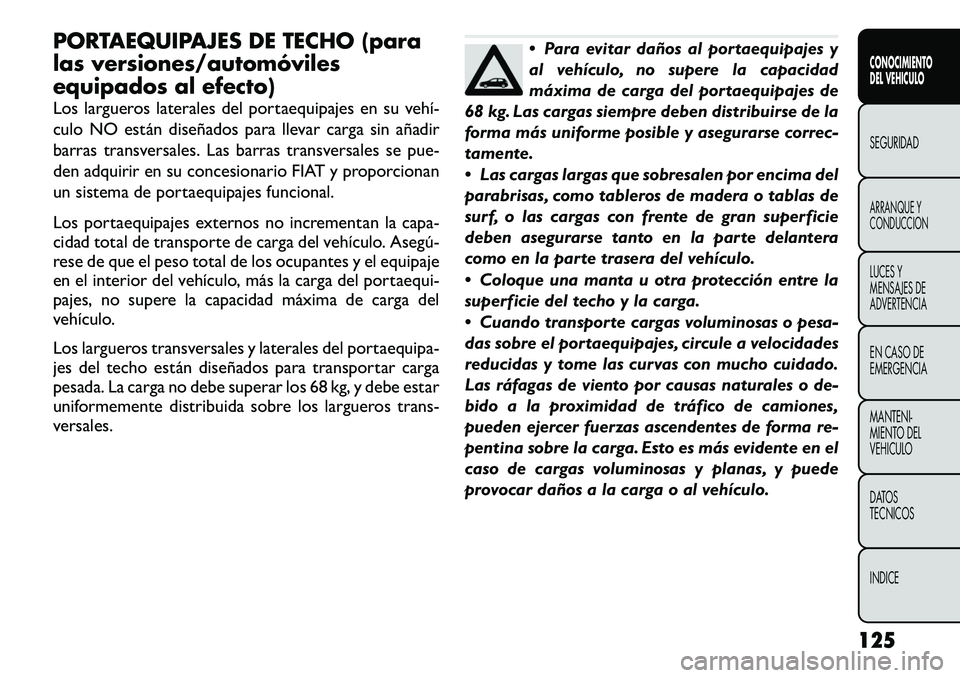

PORTAEQUIPAJES DE TECHO (para
las versiones/automóviles
equipados al efecto)
Los largueros laterales del portaequipajes en su vehí

¡ADVERTENCIA!
Antes de conducir el vehículo, la carga
debe amarrarse con seguridad. Las car-
gas incorrectamente amarradas pueden salir dis-
paradas del vehículo, particularmente a altas
velocidades, con riesgo de provocar lesiones per-
sonales o daños a la propiedad. Cuando trans-
porte carga sobre el portaequipajes observe las
Precauciones relativas al portaequipajes. SISTEMA DE FRENOS
Su vehículo está equipado con sistemas de fre-
nos hidráulicos dobles. Si alguno de los dos
sistemas hidráulicos pierde su eficacia, el sistema res-
tante continuará funcionando. No obstante, se perderá
algo de la efectividad global del frenado. Esto resultará
evidente por el aumento en el recorrido del pedal
durante su aplicación, así como por la necesidad de una
mayor presión para reducir la velocidad del vehículo o
detenerlo. Además, si el desperfecto es producto de
una fuga en el sistema hidráulico, la "Luz de advertencia
del sistema de frenos" se encenderá cuando disminuya
el nivel de líquido de frenos en el cilindro maestro.
En caso de que por cualquier razón (p. ej., repetidas
aplicaciones del freno con el motor apagado) se per-
diese la servoasistencia, los frenos continuarán funcio-
nando. No obstante, el esfuerzo requerido para frenar
el vehículo será mucho mayor que el necesario cuando
está en funcionamiento el sistema de servoasistencia.
126
CONOCIMIENTO DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCION
LUCES Y
MENSAJES DE
ADVERTENCIA
EN CASO DE
EMERGENCIA
MANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS
INDICE

¡ADVERTENCIA!
 Conducir con el pie sobre el pedal de
freno puede dar lugar a un fallo de los
frenos y posiblemente provocar un accidente. Si
conduce con el pie sobre el pedal de freno, puede
provocar un aumento anormal de la temperatura
de los frenos, desgaste excesivo de los forros y
posibles averías de los frenos. En caso de emer-
gencia, podría no llegar a contar con la capaci-
dad total de frenado.
 Conducir un vehículo con la "Luz de adverten-
cia del sistema de frenos" encendida es peligroso.
Podría producirse una disminución significativa
de las prestaciones de los frenos o de la estabili-
dad del vehículo durante el frenado. Necesitaría
más tiempo para detener el vehículo o dificulta-
ría el control del mismo. Podría sufrir un acci-
dente. Haga revisar el vehículo de inmediato. SISTEMA DE FRENOS ANTIBLOQUEO (ABS)
Este sistema ayuda al conductor a mantener el control
del vehículo en condiciones de frenado adversas. El
sistema controla la presión de los frenos hidráulicos
para prevenir el bloqueo de ruedas y contribuir a evitar
que éstas patinen durante un frenado sobre superficies
resbaladizas. Consulte "Sistema de frenos antibloqueo
(ABS)" en "Conocimiento del vehículo/Sistema de con-
trol de freno electrónico" para obtener información
adicional.
¡ADVERTENCIA!
El ABS no puede impedir que las leyes
naturales de la física actúen sobre el
vehículo, ni puede incrementar la tracción afron-
tada por las condiciones permitidas en la carre-
tera. El ABS no puede impedir los accidentes,
incluyendo aquellos que se producen por una
velocidad excesiva en virajes, conducción sobre
superficies muy resbaladizas o aquaplaning. Las
capacidades de un vehículo equipado con ABS
nunca deben explotarse de una forma impru-
dente o peligrosa que pudiera poner en peligro la
seguridad del usuario o de terceros.
127
CONOCIMIENTO
DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCIONLUCES Y
MENSAJES DE
ADVERTENCIAEN CASO DEEMERGENCIA MANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS INDICE

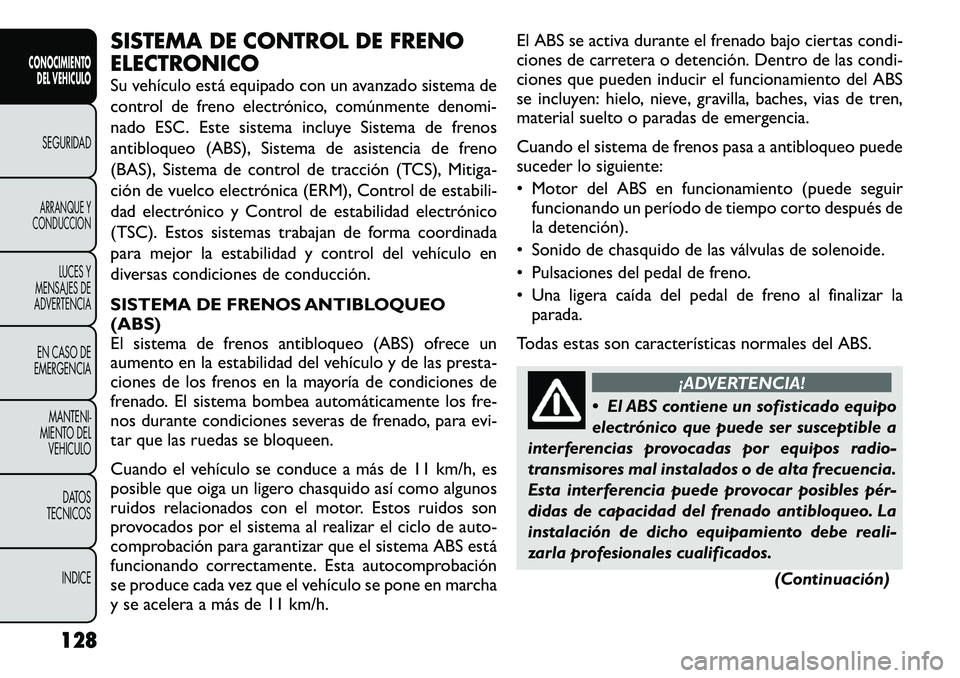

SISTEMA DE CONTROL DE FRENO
ELECTRONICO
Su vehículo está equipado con un avanzado sistema de
control de freno electrónico, comúnmente denomi-
nado ESC. Este sistema incluye Sistema de frenos
antibloqueo (ABS), Sistema de asistencia de freno
(BAS), Sistema de control de tracción (TCS), Mitiga-
ción de vuelco electrónica (ERM), Control de estabili-
dad electrónico y Control de estabilidad electrónico
(TSC). Estos sistemas trabajan de forma coordinada
para mejor la estabilidad y control del vehículo en
diversas condiciones de conducción.
SISTEMA DE FRENOS ANTIBLOQUEO (ABS)
El sistema de frenos antibloqueo (ABS) ofrece un
aumento en la estabilidad del vehículo y de las presta-
ciones de los frenos en la mayoría de condiciones de
frenado. El sistema bombea automáticamente los fre-
nos durante condiciones severas de frenado, para evi-
tar que las ruedas se bloqueen.
Cuando el vehículo se conduce a más de 11 km/h, es
posible que oiga un ligero chasquido así como algunos
ruidos relacionados con el motor. Estos ruidos son
provocados por el sistema al realizar el ciclo de auto-
comprobación para garantizar que el sistema ABS está
funcionando correctamente. Esta autocomprobación
se produce cada vez que el vehículo se pone en marcha
y se acelera a más de 11 km/h.El ABS se activa durante el frenado bajo ciertas condi-
ciones de carretera o detención. Dentro de las condi-
ciones que pueden inducir el funcionamiento del ABS
se incluyen: hielo, nieve, gravilla, baches, vias de tren,
material suelto o paradas de emergencia.
Cuando el sistema de frenos pasa a antibloqueo puede
suceder lo siguiente:
• Motor del ABS en funcionamiento (puede seguir
funcionando un período de tiempo corto después de
la detención).
• Sonido de chasquido de las válvulas de solenoide.
• Pulsaciones del pedal de freno.
• Una ligera caída del pedal de freno al finalizar la parada.
Todas estas son características normales del ABS.
¡ADVERTENCIA!
 El ABS contiene un sofisticado equipo
electrónico que puede ser susceptible a
interferencias provocadas por equipos radio-
transmisores mal instalados o de alta frecuencia.
Esta interferencia puede provocar posibles pér­
didas de capacidad del frenado antibloqueo. La
instalación de dicho equipamiento debe reali-
zarla profesionales cualificados.
(Continuación)
128
CONOCIMIENTO DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCION
LUCES Y
MENSAJES DE
ADVERTENCIA
EN CASO DE
EMERGENCIA
MANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS
INDICE

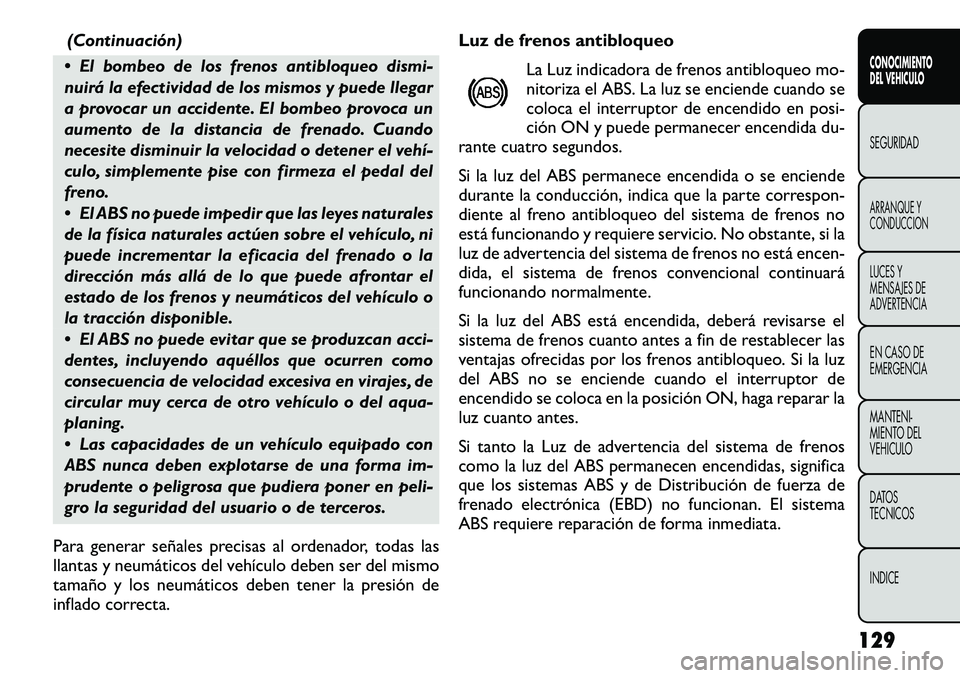

(Continuación)
 El bombeo de los frenos antibloqueo dismi-
nuirá la efectividad de los mismos y puede llegar
a provocar un accidente. El bombeo provoca un
aumento de la distancia de frenado. Cuando
necesite disminuir la velocidad o detener el vehí­
culo, simplemente pise con firmeza el pedal del
freno.
 El ABS no puede impedir que las leyes naturales
de la física naturales actúen sobre el vehículo, ni
puede incrementar la eficacia del frenado o la
dirección más allá de lo que puede afrontar el
estado de los frenos y neumáticos del vehículo o
la tracción disponible.
 El ABS no puede evitar que se produzcan acci-
dentes, incluyendo aquéllos que ocurren como
consecuencia de velocidad excesiva en virajes, de
circular muy cerca de otro vehículo o del aqua-
planing.
 Las capacidades de un vehículo equipado con
ABS nunca deben explotarse de una forma im-
prudente o peligrosa que pudiera poner en peli-
gro la seguridad del usuario o de terceros.
Para generar señales precisas al ordenador, todas las
llantas y neumáticos del vehículo deben ser del mismo
tamaño y los neumáticos deben tener la presión de
inflado correcta. Luz de frenos antibloqueo
La Luz indicadora de frenos antibloqueo mo-
nitoriza el ABS. La luz se enciende cuando se
coloca el interruptor de encendido en posi-
ción ON y puede permanecer encendida du-
rante cuatro segundos.
Si la luz del ABS permanece encendida o se enciende
durante la conducción, indica que la parte correspon-
diente al freno antibloqueo del sistema de frenos no
está funcionando y requiere servicio. No obstante, si la
luz de advertencia del sistema de frenos no está encen-
dida, el sistema de frenos convencional continuará
funcionando normalmente.
Si la luz del ABS está encendida, deberá revisarse el
sistema de frenos cuanto antes a fin de restablecer las
ventajas ofrecidas por los frenos antibloqueo. Si la luz
del ABS no se enciende cuando el interruptor de
encendido se coloca en la posición ON, haga reparar la
luz cuanto antes.
Si tanto la Luz de advertencia del sistema de frenos
como la luz del ABS permanecen encendidas, significa
que los sistemas ABS y de Distribución de fuerza de
frenado electrónica (EBD) no funcionan. El sistema
ABS requiere reparación de forma inmediata.
129CONOCIMIENTO
DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCIONLUCES Y
MENSAJES DE
ADVERTENCIAEN CASO DEEMERGENCIA MANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS INDICE

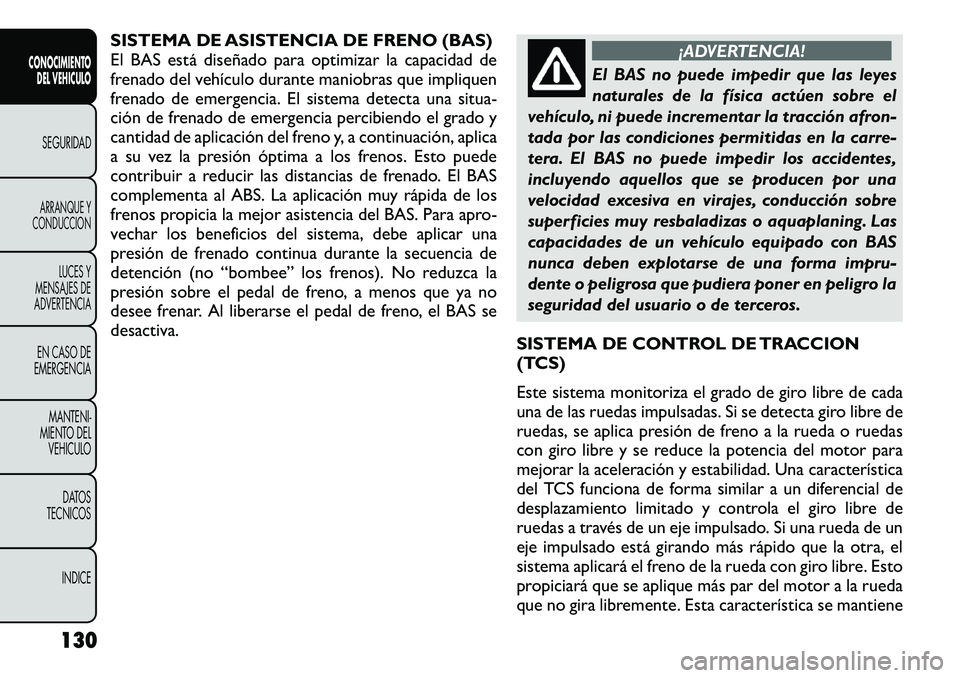

SISTEMA DE ASISTENCIA DE FRENO (BAS)
El BAS está diseñado para optimizar la capacidad de
frenado del vehículo durante maniobras que impliquen
frenado de emergencia. El sistema detecta una situa-
ción de frenado de emergencia percibiendo el grado y
cantidad de aplicación del freno y, a continuación, aplica
a su vez la presión óptima a los frenos. Esto puede
contribuir a reducir las distancias de frenado. El BAS
complementa al ABS. La aplicación muy rápida de los
frenos propicia la mejor asistencia del BAS. Para apro-
vechar los beneficios del sistema, debe aplicar una
presión de frenado continua durante la secuencia de
detención (no “bombee” los frenos). No reduzca la
presión sobre el pedal de freno, a menos que ya no
desee frenar. Al liberarse el pedal de freno, el BAS se
desactiva.
¡ADVERTENCIA!
El BAS no puede impedir que las leyes
naturales de la física actúen sobre el
vehículo, ni puede incrementar la tracción afron-
tada por las condiciones permitidas en la carre-
tera. El BAS no puede impedir los accidentes,
incluyendo aquellos que se producen por una
velocidad excesiva en virajes, conducción sobre
superficies muy resbaladizas o aquaplaning. Las
capacidades de un vehículo equipado con BAS
nunca deben explotarse de una forma impru-
dente o peligrosa que pudiera poner en peligro la
seguridad del usuario o de terceros.
SISTEMA DE CONTROL DE TRACCION
(TCS)
Este sistema monitoriza el grado de giro libre de cada
una de las ruedas impulsadas. Si se detecta giro libre de
ruedas, se aplica presión de freno a la rueda o ruedas
con giro libre y se reduce la potencia del motor para
mejorar la aceleración y estabilidad. Una característica
del TCS funciona de forma similar a un diferencial de
desplazamiento limitado y controla el giro libre de
ruedas a través de un eje impulsado. Si una rueda de un
eje impulsado está girando más rápido que la otra, el
sistema aplicará el freno de la rueda con giro libre. Esto
propiciará que se aplique más par del motor a la rueda
que no gira libremente. Esta característica se mantiene
130
CONOCIMIENTO DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCION
LUCES Y
MENSAJES DE
ADVERTENCIA
EN CASO DE
EMERGENCIA
MANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS
INDICE

activa incluso cuando el TCS y ESC se encuentran en el
modo de "Desactivación parcial". Consulte "Control
de estabilidad electrónico (ESC)" para obtener infor-
mación adicional.

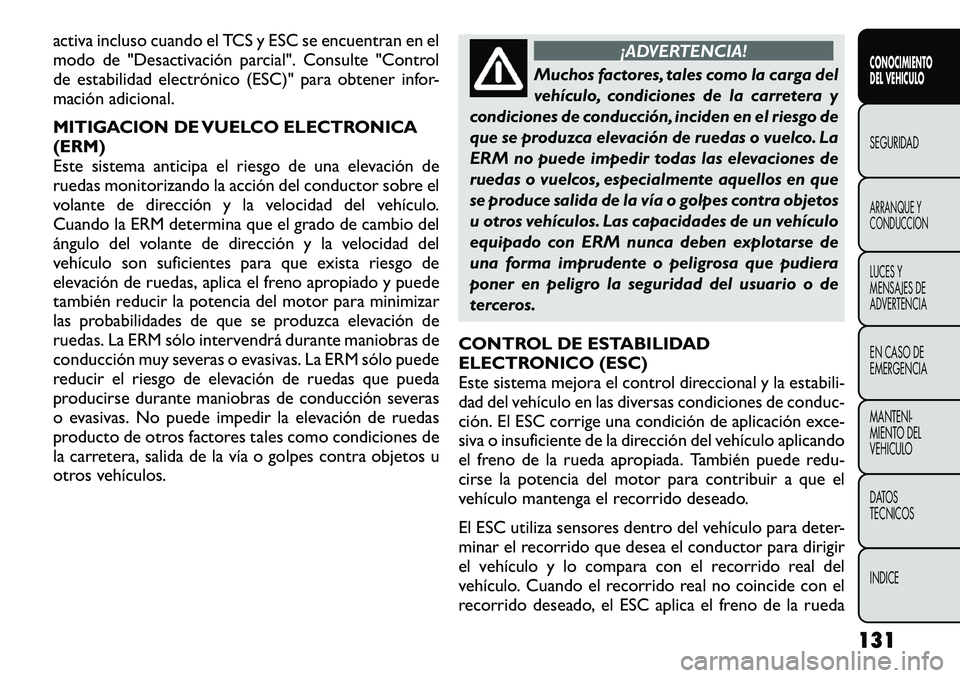

MITIGACION DE VUELCO ELECTRONICA (ERM)
Este sistema anticipa el riesgo de una elevación de
ruedas monitorizando la acción del conductor sobre el
volante de dirección y la velocidad del vehículo.
Cuando la ERM determina que el grado de cambio del
ángulo del volante de dirección y la velocidad del
vehículo son suficientes para que exista riesgo de
elevación de ruedas, aplica el freno apropiado y puede
también reducir la potencia del motor para minimizar
las probabilidades de que se produzca elevación de
ruedas. La ERM sólo intervendrá durante maniobras de
conducción muy severas o evasivas. La ERM sólo puede
reducir el riesgo de elevación de ruedas que pueda
producirse durante maniobras de conducción severas
o evasivas. No puede impedir la elevación de ruedas
producto de otros factores tales como condiciones de
la carretera, salida de la vía o golpes contra objetos u
otros vehículos.
¡ADVERTENCIA!
Muchos factores, tales como la carga del
vehículo, condiciones de la carretera y
condiciones de conducción, inciden en el riesgo de
que se produzca elevación de ruedas o vuelco. La
ERM no puede impedir todas las elevaciones de
ruedas o vuelcos, especialmente aquellos en que
se produce salida de la vía o golpes contra objetos
u otros vehículos. Las capacidades de un vehículo
equipado con ERM nunca deben explotarse de
una forma imprudente o peligrosa que pudiera
poner en peligro la seguridad del usuario o de
terceros.
CONTROL DE ESTABILIDAD
ELECTRONICO (ESC)
Este sistema mejora el control direccional y la estabili-
dad del vehículo en las diversas condiciones de conduc-
ción. El ESC corrige una condición de aplicación exce-
siva o insuficiente de la dirección del vehículo aplicando
el freno de la rueda apropiada. También puede redu-
cirse la potencia del motor para contribuir a que el
vehículo mantenga el recorrido deseado.
El ESC utiliza sensores dentro del vehículo para deter-
minar el recorrido que desea el conductor para dirigir
el vehículo y lo compara con el recorrido real del
vehículo. Cuando el recorrido real no coincide con el
recorrido deseado, el ESC aplica el freno de la rueda 131
CONOCIMIENTO
DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCIONLUCES Y
MENSAJES DE
ADVERTENCIAEN CASO DEEMERGENCIA MANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS INDICE

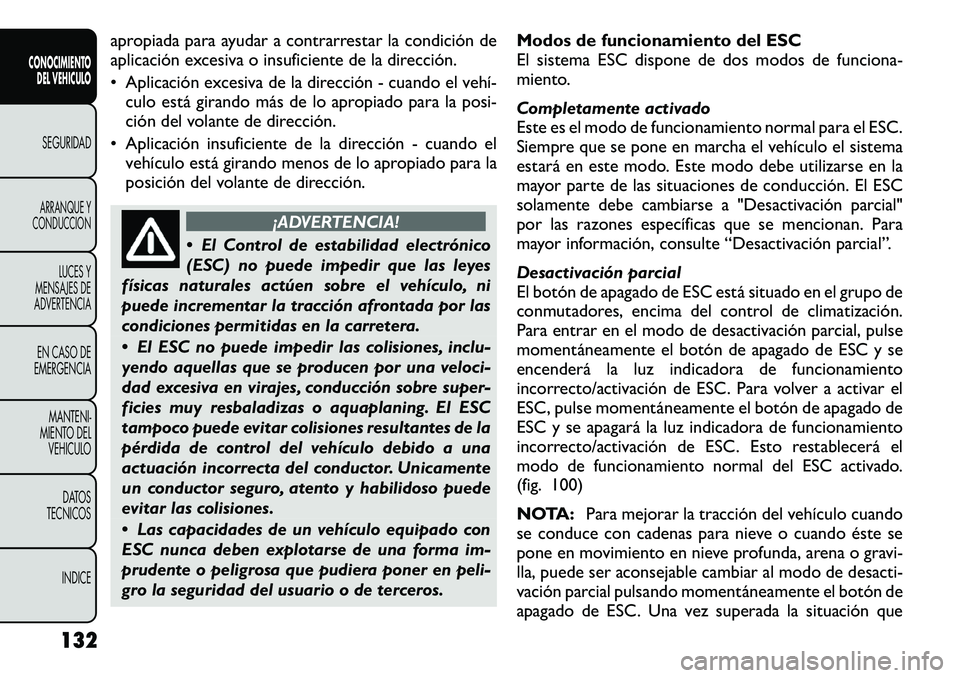

apropiada para ayudar a contrarrestar la condición de
aplicación excesiva o insuficiente de la dirección.
• Aplicación excesiva de la dirección - cuando el vehí

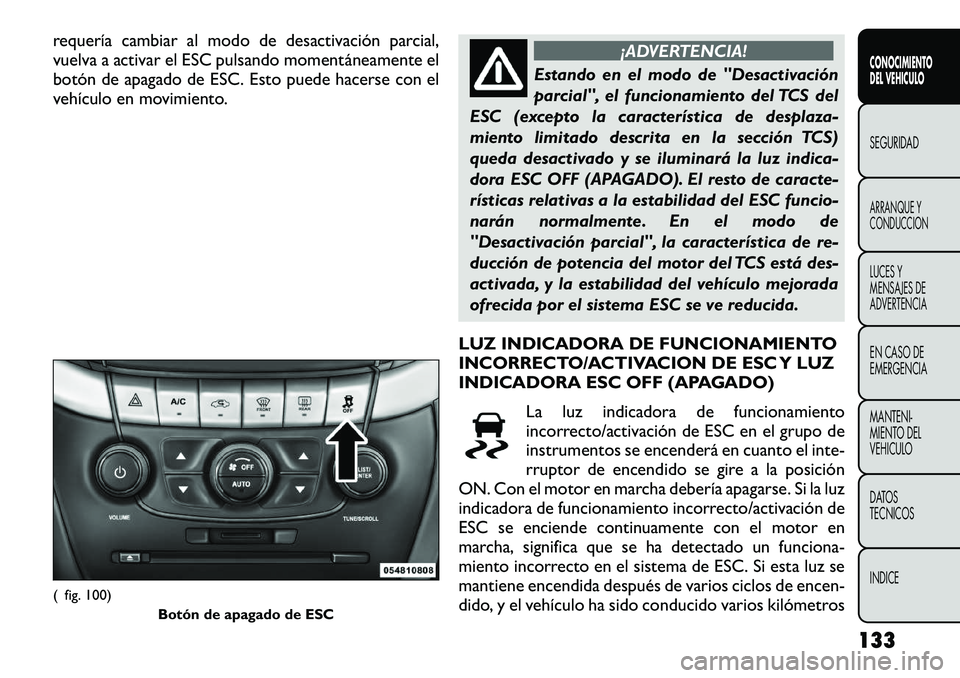

requería cambiar al modo de desactivación parcial,
vuelva a activar el ESC pulsando momentáneamente el
botón de apagado de ESC. Esto puede hacerse con el
vehículo en movimiento.
¡ADVERTENCIA!
Estando en el modo de "Desactivación
parcial", el funcionamiento del TCS del
ESC (excepto la característica de desplaza-
miento limitado descrita en la sección TCS)
queda desactivado y se iluminará la luz indica-
dora ESC OFF (APAGADO). El resto de caracte-
rísticas relativas a la estabilidad del ESC funcio-
narán normalmente. En el modo de
"Desactivación parcial", la característica de re-
ducción de potencia del motor del TCS está des-
activada, y la estabilidad del vehículo mejorada
ofrecida por el sistema ESC se ve reducida.
LUZ INDICADORA DE FUNCIONAMIENTO
INCORRECTO/ACTIVACION DE ESC Y LUZ
INDICADORA ESC OFF (APAGADO) La luz indicadora de funcionamiento
incorrecto/activación de ESC en el grupo de
instrumentos se encenderá en cuanto el inte-
rruptor de encendido se gire a la posición
ON. Con el motor en marcha debería apagarse. Si la luz
indicadora de funcionamiento incorrecto/activación de
ESC se enciende continuamente con el motor en
marcha, significa que se ha detectado un funciona-
miento incorrecto en el sistema de ESC. Si esta luz se
mantiene encendida después de varios ciclos de encen-
dido, y el vehículo ha sido conducido varios kilómetros
( fig. 100)
Botón de apagado de ESC
133CONOCIMIENTO
DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCIONLUCES Y
MENSAJES DE
ADVERTENCIAEN CASO DEEMERGENCIA MANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS INDICE

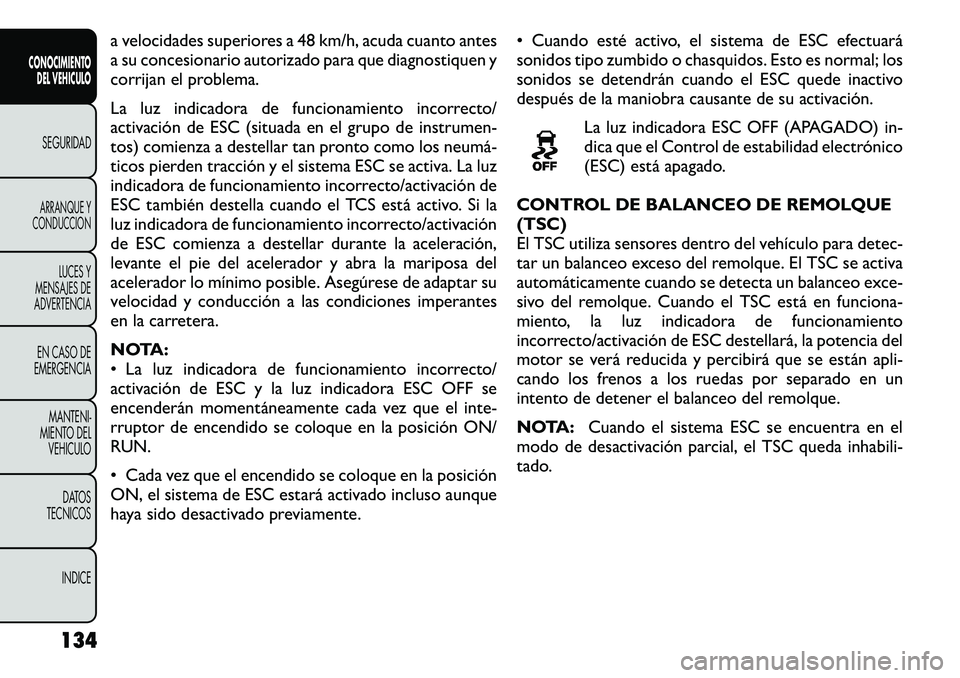

a velocidades superiores a 48 km/h, acuda cuanto antes
a su concesionario autorizado para que diagnostiquen y
corrijan el problema.
La luz indicadora de funcionamiento incorrecto/
activación de ESC (situada en el grupo de instrumen-
tos) comienza a destellar tan pronto como los neumá
