Eignung für verschiedene Sitzpositionen
Club-Kabine
GewichtsklasseSitzposition
BeifahrerEmpfohlene
KinderrückhaltesystemeUN-R44-Zulassungsnummer
Airbag
aktiviertAirbag deaktiviert
0 bis 10 kg X U — —
0+ bis 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1 – 9 bis 18 kg X U, LG 0/1 S ISOFIX
(Kinderrückhaltesystem Osten):
MZ314390E
G 0/1 S ISOFIX
(Kinderrückhaltesystem
Mitte-Süden): MZ314390CS
G 0/1 S ISOFIX
(Kinderrückhaltesystem Norden):
MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
II & III –15 bis 36 kg X U, LKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
129

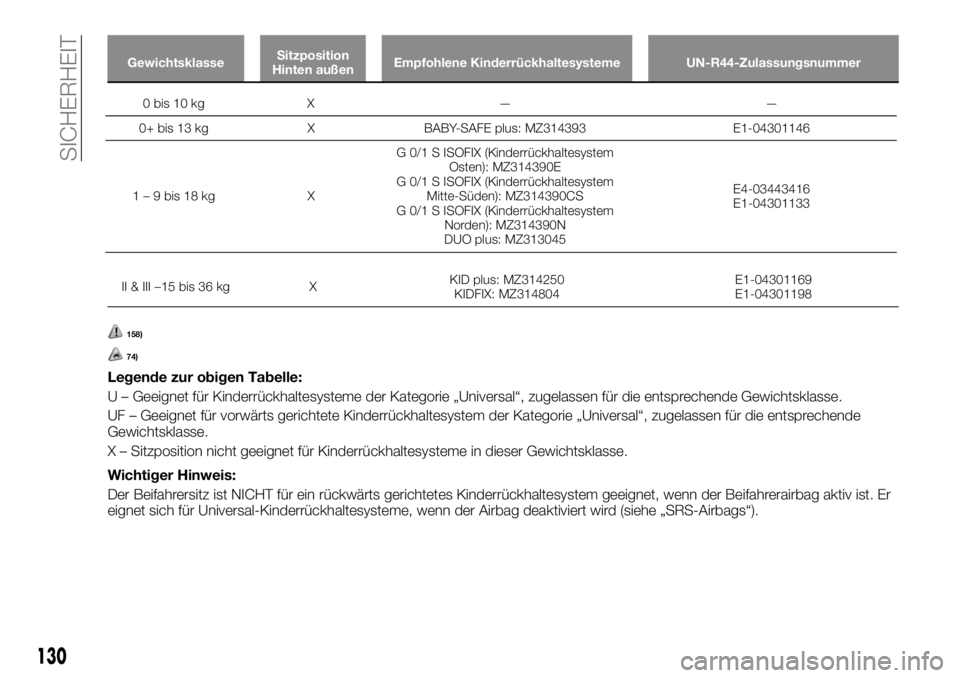

GewichtsklasseSitzposition
Hinten außenEmpfohlene Kinderrückhaltesysteme UN-R44-Zulassungsnummer
II & III –15 bis 36 kg XKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
158)
74)
Legende zur obigen Tabelle:
U – Geeignet für Kinderrückhaltesysteme der Kategorie „Universal“, zugelassen für die entsprechende Gewichtsklasse.
UF – Geeignet für vorwärts gerichtete Kinderrückhaltesystem der Kategorie „Universal“, zugelassen für die entsprechende
Gewichtsklasse.
X – Sitzposition nicht geeignet für Kinderrückhaltesysteme in dieser Gewichtsklasse.
Wichtiger Hinweis:
Der Beifahrersitz ist NICHT für ein rückwärts gerichtetes Kinderrückhaltesystem geeignet, wenn der Beifahrerairbag aktiv ist. Er
eignet sich für Universal-Kinderrückhaltesysteme, wenn der Airbag deaktiviert wird (siehe „SRS-Airbags“).
130
SICHERHEIT
0 bis 10 kg X — —
0+ bis 13 kg X BABY-SAFE plus: MZ314393 E1-04301146
1 – 9 bis 18 kg XG 0/1 S ISOFIX (Kinderrückhaltesystem
Osten): MZ314390E
G 0/1 S ISOFIX (Kinderrückhaltesystem
Mitte-Süden): MZ314390CS
G 0/1 S ISOFIX (Kinderrückhaltesystem
Norden): MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133

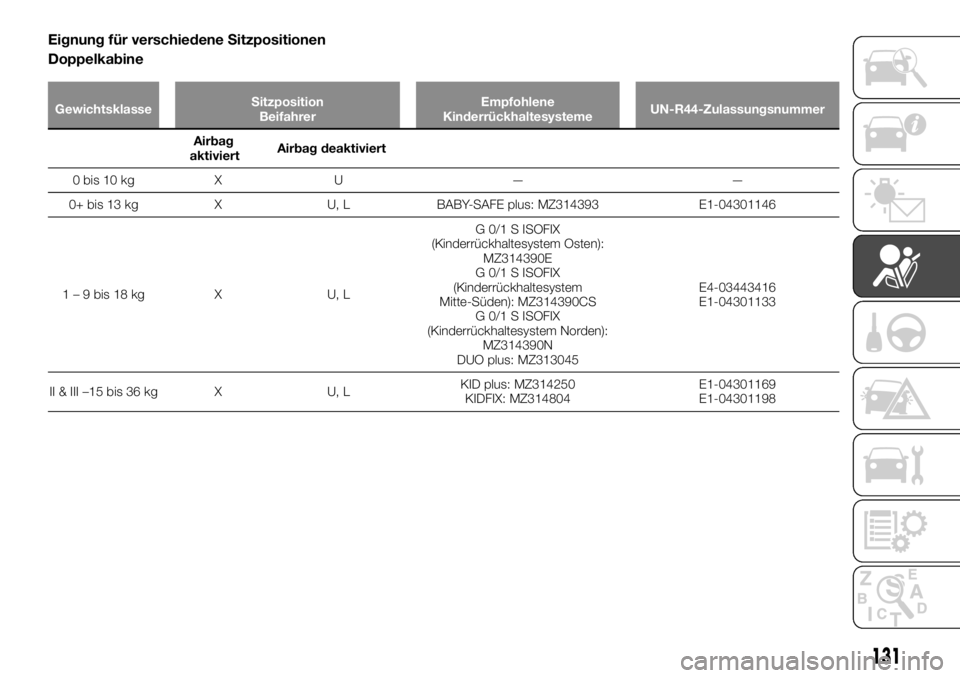

Eignung für verschiedene Sitzpositionen
Doppelkabine
GewichtsklasseSitzposition
BeifahrerEmpfohlene
KinderrückhaltesystemeUN-R44-Zulassungsnummer
Airbag
aktiviertAirbag deaktiviert
0 bis 10 kg X U — —
0+ bis 13 kg X U, L BABY-SAFE plus: MZ314393 E1-04301146
1 – 9 bis 18 kg X U, LG 0/1 S ISOFIX
(Kinderrückhaltesystem Osten):
MZ314390E
G 0/1 S ISOFIX
(Kinderrückhaltesystem
Mitte-Süden): MZ314390CS
G 0/1 S ISOFIX
(Kinderrückhaltesystem Norden):
MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
II & III –15 bis 36 kg X U, LKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
131

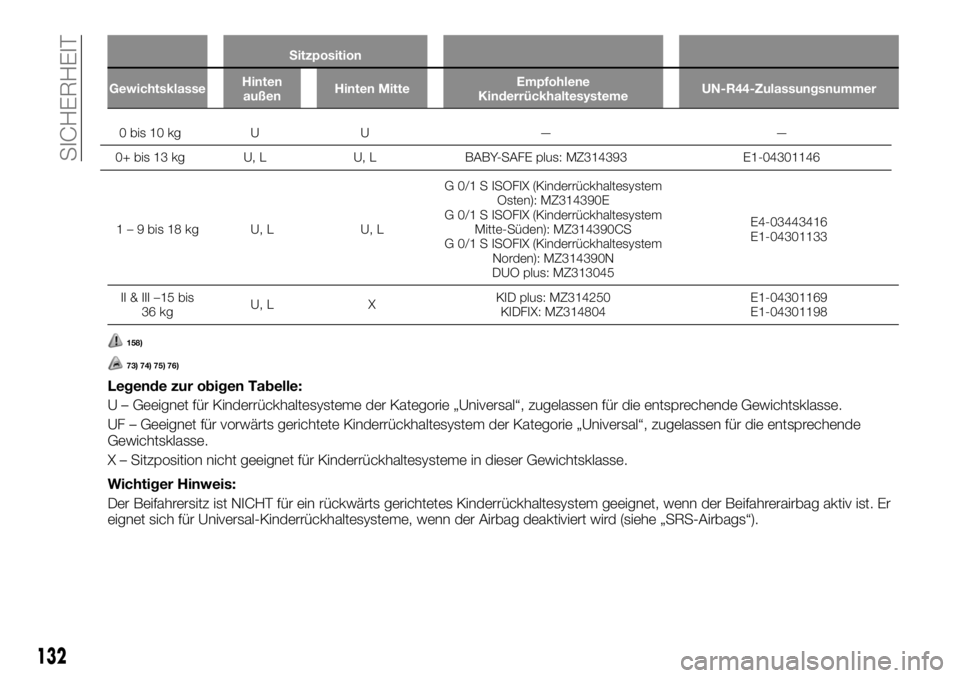

Sitzposition
GewichtsklasseHinten
außenHinten MitteEmpfohlene
KinderrückhaltesystemeUN-R44-Zulassungsnummer
1 – 9 bis 18 kg U, L U, LG 0/1 S ISOFIX (Kinderrückhaltesystem
Osten): MZ314390E
G 0/1 S ISOFIX (Kinderrückhaltesystem
Mitte-Süden): MZ314390CS
G 0/1 S ISOFIX (Kinderrückhaltesystem
Norden): MZ314390N
DUO plus: MZ313045E4-03443416
E1-04301133
II & III –15 bis
36 kgU, L XKID plus: MZ314250
KIDFIX: MZ314804E1-04301169
E1-04301198
158)
73) 74) 75) 76)
Legende zur obigen Tabelle:
U – Geeignet für Kinderrückhaltesysteme der Kategorie „Universal“, zugelassen für die entsprechende Gewichtsklasse.
UF – Geeignet für vorwärts gerichtete Kinderrückhaltesystem der Kategorie „Universal“, zugelassen für die entsprechende
Gewichtsklasse.
X – Sitzposition nicht geeignet für Kinderrückhaltesysteme in dieser Gewichtsklasse.
Wichtiger Hinweis:
Der Beifahrersitz ist NICHT für ein rückwärts gerichtetes Kinderrückhaltesystem geeignet, wenn der Beifahrerairbag aktiv ist. Er
eignet sich für Universal-Kinderrückhaltesysteme, wenn der Airbag deaktiviert wird (siehe „SRS-Airbags“).
132
SICHERHEIT
0 bis 10 kg U U — —
0+ bis 13 kg U, L U, L BABY-SAFE plus: MZ314393 E1-04301146

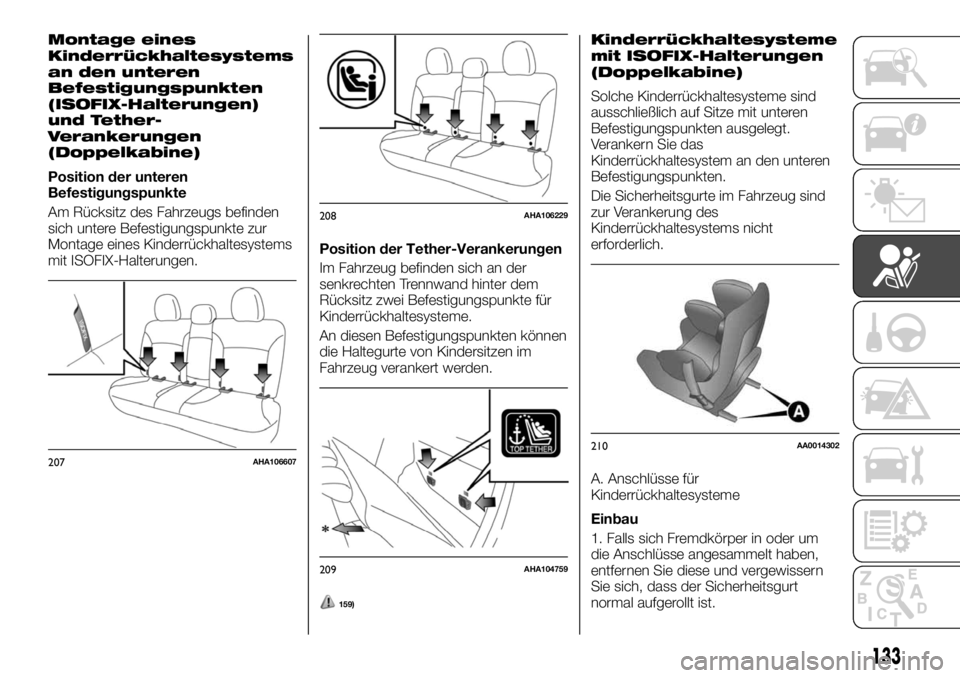

Montage eines
Kinderrückhaltesystems
an den unteren
Befestigungspunkten
(ISOFIX-Halterungen)
und Tether-
Verankerungen
(Doppelkabine)
Position der unteren
Befestigungspunkte
Am Rücksitz des Fahrzeugs befinden
sich untere Befestigungspunkte zur
Montage eines Kinderrückhaltesystems
mit ISOFIX-Halterungen.Position der Tether-Verankerungen
Im Fahrzeug befinden sich an der
senkrechten Trennwand hinter dem
Rücksitz zwei Befestigungspunkte für
Kinderrückhaltesysteme.
An diesen Befestigungspunkten können
die Haltegurte von Kindersitzen im
Fahrzeug verankert werden.
159)
Kinderrückhaltesysteme
mit ISOFIX-Halterungen
(Doppelkabine)
Solche Kinderrückhaltesysteme sind
ausschließlich auf Sitze mit unteren
Befestigungspunkten ausgelegt.
Verankern Sie das
Kinderrückhaltesystem an den unteren
Befestigungspunkten.
Die Sicherheitsgurte im Fahrzeug sind
zur Verankerung des
Kinderrückhaltesystems nicht
erforderlich.
A. Anschlüsse für
Kinderrückhaltesysteme
Einbau
1. Falls sich Fremdkörper in oder um
die Anschlüsse angesammelt haben,
entfernen Sie diese und vergewissern
Sie sich, dass der Sicherheitsgurt
normal aufgerollt ist.
207AHA106607
208AHA106229
209AHA104759
210AA0014302
133

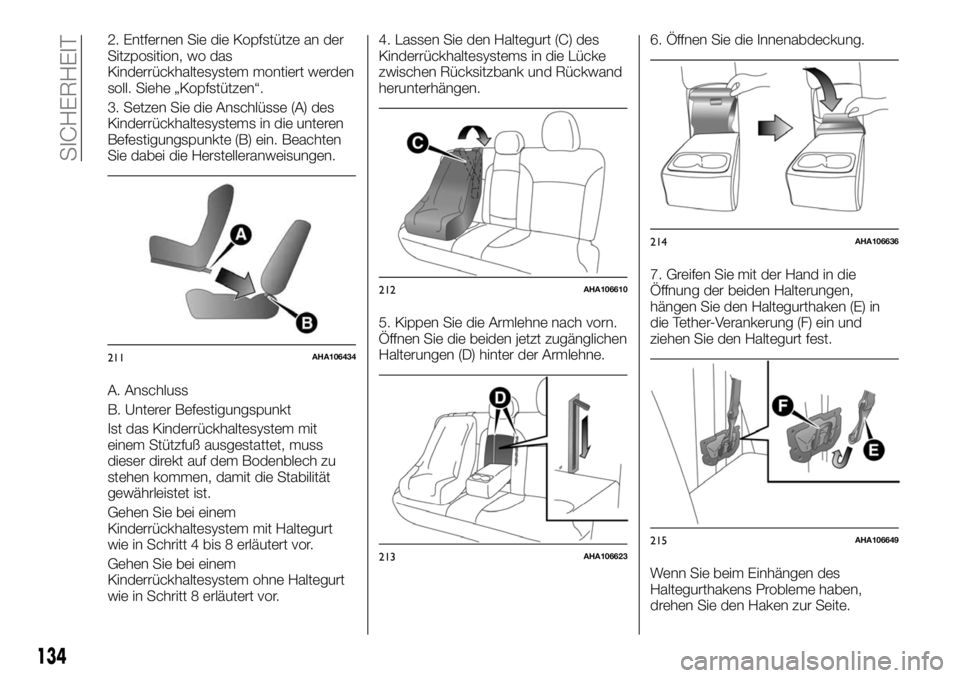

2. Entfernen Sie die Kopfstütze an der
Sitzposition, wo das
Kinderrückhaltesystem montiert werden
soll. Siehe „Kopfstützen“.
3. Setzen Sie die Anschlüsse (A) des
Kinderrückhaltesystems in die unteren
Befestigungspunkte (B) ein. Beachten
Sie dabei die Herstelleranweisungen.
A. Anschluss
B. Unterer Befestigungspunkt
Ist das Kinderrückhaltesystem mit
einem Stützfuß ausgestattet, muss
dieser direkt auf dem Bodenblech zu
stehen kommen, damit die Stabilität
gewährleistet ist.
Gehen Sie bei einem
Kinderrückhaltesystem mit Haltegurt
wie in Schritt 4 bis 8 erläutert vor.
Gehen Sie bei einem
Kinderrückhaltesystem ohne Haltegurt
wie in Schritt 8 erläutert vor.4. Lassen Sie den Haltegurt (C) des
Kinderrückhaltesystems in die Lücke
zwischen Rücksitzbank und Rückwand
herunterhängen.
5. Kippen Sie die Armlehne nach vorn.
Öffnen Sie die beiden jetzt zugänglichen
Halterungen (D) hinter der Armlehne.6. Öffnen Sie die Innenabdeckung.
7. Greifen Sie mit der Hand in die
Öffnung der beiden Halterungen,
hängen Sie den Haltegurthaken (E) in
die Tether-Verankerung (F) ein und
ziehen Sie den Haltegurt fest.
Wenn Sie beim Einhängen des
Haltegurthakens Probleme haben,
drehen Sie den Haken zur Seite.
211AHA106434
212AHA106610
213AHA106623
214AHA106636
215AHA106649
134
SICHERHEIT

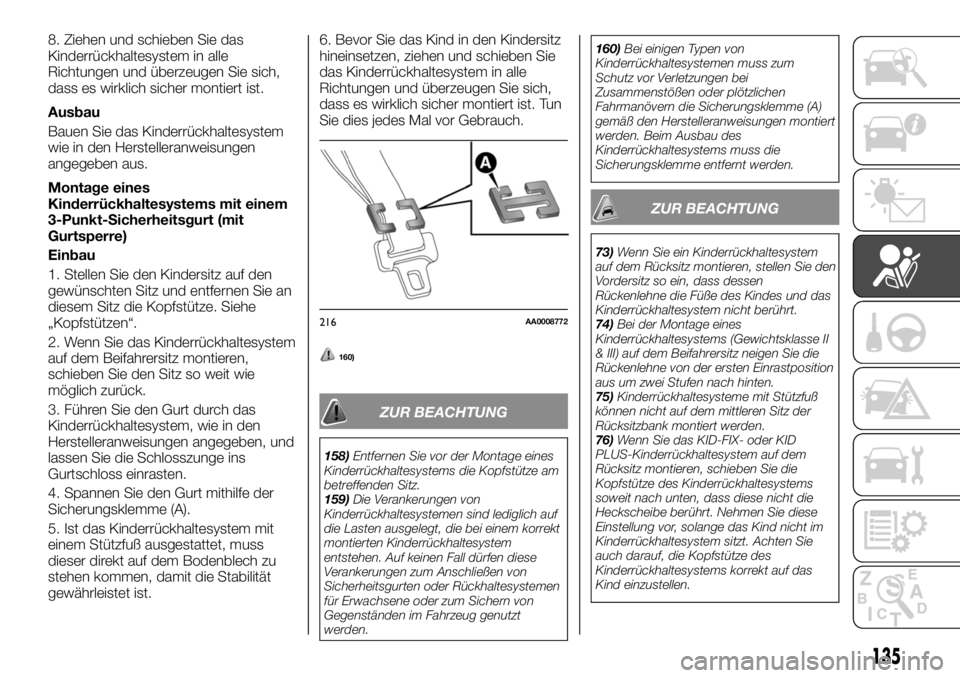

8. Ziehen und schieben Sie das
Kinderrückhaltesystem in alle
Richtungen und überzeugen Sie sich,
dass es wirklich sicher montiert ist.
Ausbau
Bauen Sie das Kinderrückhaltesystem
wie in den Herstelleranweisungen
angegeben aus.
Montage eines
Kinderrückhaltesystems mit einem
3-Punkt-Sicherheitsgurt (mit
Gurtsperre)
Einbau
1. Stellen Sie den Kindersitz auf den
gewünschten Sitz und entfernen Sie an
diesem Sitz die Kopfstütze. Siehe
„Kopfstützen“.
2. Wenn Sie das Kinderrückhaltesystem
auf dem Beifahrersitz montieren,
schieben Sie den Sitz so weit wie
möglich zurück.
3. Führen Sie den Gurt durch das
Kinderrückhaltesystem, wie in den
Herstelleranweisungen angegeben, und
lassen Sie die Schlosszunge ins
Gurtschloss einrasten.
4. Spannen Sie den Gurt mithilfe der
Sicherungsklemme (A).
5. Ist das Kinderrückhaltesystem mit
einem Stützfuß ausgestattet, muss
dieser direkt auf dem Bodenblech zu
stehen kommen, damit die Stabilität
gewährleistet ist.6. Bevor Sie das Kind in den Kindersitz
hineinsetzen, ziehen und schieben Sie
das Kinderrückhaltesystem in alle
Richtungen und überzeugen Sie sich,
dass es wirklich sicher montiert ist. Tun
Sie dies jedes Mal vor Gebrauch.
160)
ZUR BEACHTUNG
158)Entfernen Sie vor der Montage eines
Kinderrückhaltesystems die Kopfstütze am
betreffenden Sitz.
159)Die Verankerungen von
Kinderrückhaltesystemen sind lediglich auf
die Lasten ausgelegt, die bei einem korrekt
montierten Kinderrückhaltesystem
entstehen. Auf keinen Fall dürfen diese
Verankerungen zum Anschließen von
Sicherheitsgurten oder Rückhaltesystemen
für Erwachsene oder zum Sichern von
Gegenständen im Fahrzeug genutzt
werden.160)Bei einigen Typen von
Kinderrückhaltesystemen muss zum
Schutz vor Verletzungen bei
Zusammenstößen oder plötzlichen
Fahrmanövern die Sicherungsklemme (A)
gemäß den Herstelleranweisungen montiert
werden. Beim Ausbau des
Kinderrückhaltesystems muss die
Sicherungsklemme entfernt werden.
ZUR BEACHTUNG
73)Wenn Sie ein Kinderrückhaltesystem
auf dem Rücksitz montieren, stellen Sie den
Vordersitz so ein, dass dessen
Rückenlehne die Füße des Kindes und das
Kinderrückhaltesystem nicht berührt.
74)Bei der Montage eines
Kinderrückhaltesystems (Gewichtsklasse II
& III) auf dem Beifahrersitz neigen Sie die
Rückenlehne von der ersten Einrastposition
aus um zwei Stufen nach hinten.
75)Kinderrückhaltesysteme mit Stützfuß
können nicht auf dem mittleren Sitz der
Rücksitzbank montiert werden.
76)Wenn Sie das KID-FIX- oder KID
PLUS-Kinderrückhaltesystem auf dem
Rücksitz montieren, schieben Sie die
Kopfstütze des Kinderrückhaltesystems
soweit nach unten, dass diese nicht die
Heckscheibe berührt. Nehmen Sie diese
Einstellung vor, solange das Kind nicht im
Kinderrückhaltesystem sitzt. Achten Sie
auch darauf, die Kopfstütze des
Kinderrückhaltesystems korrekt auf das
Kind einzustellen.
216AA0008772
135

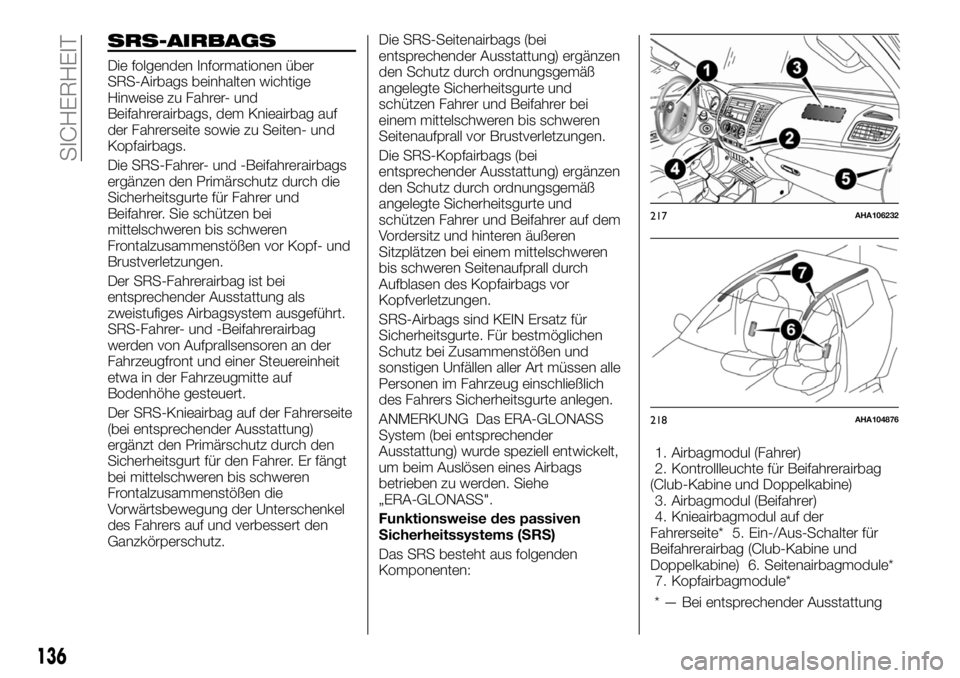

SRS-AIRBAGS
Die folgenden Informationen über
SRS-Airbags beinhalten wichtige
Hinweise zu Fahrer- und
Beifahrerairbags, dem Knieairbag auf
der Fahrerseite sowie zu Seiten- und
Kopfairbags.
Die SRS-Fahrer- und -Beifahrerairbags
ergänzen den Primärschutz durch die
Sicherheitsgurte für Fahrer und
Beifahrer. Sie schützen bei
mittelschweren bis schweren
Frontalzusammenstößen vor Kopf- und
Brustverletzungen.
Der SRS-Fahrerairbag ist bei
entsprechender Ausstattung als
zweistufiges Airbagsystem ausgeführt.
SRS-Fahrer- und -Beifahrerairbag
werden von Aufprallsensoren an der
Fahrzeugfront und einer Steuereinheit
etwa in der Fahrzeugmitte auf
Bodenhöhe gesteuert.
Der SRS-Knieairbag auf der Fahrerseite
(bei entsprechender Ausstattung)
ergänzt den Primärschutz durch den
Sicherheitsgurt für den Fahrer. Er fängt
bei mittelschweren bis schweren
Frontalzusammenstößen die
Vorwärtsbewegung der Unterschenkel
des Fahrers auf und verbessert den
Ganzkörperschutz.Die SRS-Seitenairbags (bei
entsprechender Ausstattung) ergänzen
den Schutz durch ordnungsgemäß
angelegte Sicherheitsgurte und
schützen Fahrer und Beifahrer bei
einem mittelschweren bis schweren
Seitenaufprall vor Brustverletzungen.
Die SRS-Kopfairbags (bei
entsprechender Ausstattung) ergänzen
den Schutz durch ordnungsgemäß
angelegte Sicherheitsgurte und
schützen Fahrer und Beifahrer auf dem
Vordersitz und hinteren äußeren
Sitzplätzen bei einem mittelschweren
bis schweren Seitenaufprall durch
Aufblasen des Kopfairbags vor
Kopfverletzungen.
SRS-Airbags sind KEIN Ersatz für
Sicherheitsgurte. Für bestmöglichen
Schutz bei Zusammenstößen und
sonstigen Unfällen aller Art müssen alle
Personen im Fahrzeug einschließlich
des Fahrers Sicherheitsgurte anlegen.
ANMERKUNG Das ERA-GLONASS
System (bei entsprechender
Ausstattung) wurde speziell entwickelt,
um beim Auslösen eines Airbags
betrieben zu werden. Siehe
„ERA-GLONASS".
Funktionsweise des passiven
Sicherheitssystems (SRS)
Das SRS besteht aus folgenden
Komponenten:1. Airbagmodul (Fahrer)
2. Kontrollleuchte für Beifahrerairbag
(Club-Kabine und Doppelkabine)
3. Airbagmodul (Beifahrer)
4. Knieairbagmodul auf der
Fahrerseite* 5. Ein-/Aus-Schalter für
Beifahrerairbag (Club-Kabine und
Doppelkabine) 6. Seitenairbagmodule*
7. Kopfairbagmodule*
217AHA106232
218AHA104876
136
SICHERHEIT
* — Bei entsprechender Ausstattung

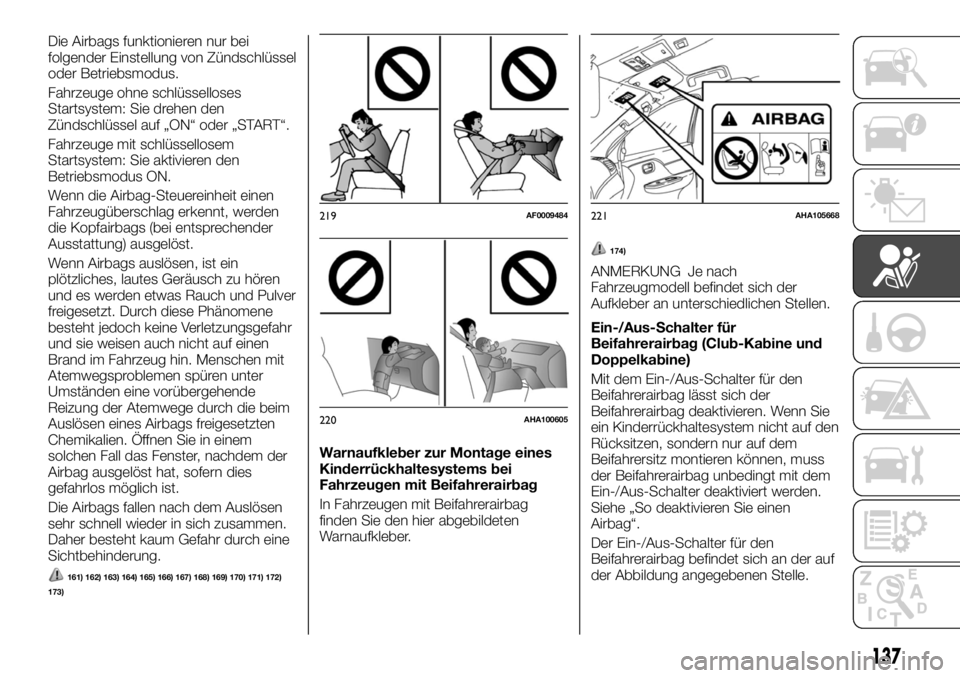

Die Airbags funktionieren nur bei
folgender Einstellung von Zündschlüssel
oder Betriebsmodus.
Fahrzeuge ohne schlüsselloses
Startsystem: Sie drehen den
Zündschlüssel auf „ON“ oder „START“.
Fahrzeuge mit schlüssellosem
Startsystem: Sie aktivieren den
Betriebsmodus ON.
Wenn die Airbag-Steuereinheit einen
Fahrzeugüberschlag erkennt, werden
die Kopfairbags (bei entsprechender
Ausstattung) ausgelöst.
Wenn Airbags auslösen, ist ein
plötzliches, lautes Geräusch zu hören
und es werden etwas Rauch und Pulver
freigesetzt. Durch diese Phänomene
besteht jedoch keine Verletzungsgefahr
und sie weisen auch nicht auf einen
Brand im Fahrzeug hin. Menschen mit
Atemwegsproblemen spüren unter
Umständen eine vorübergehende
Reizung der Atemwege durch die beim
Auslösen eines Airbags freigesetzten
Chemikalien. Öffnen Sie in einem
solchen Fall das Fenster, nachdem der
Airbag ausgelöst hat, sofern dies
gefahrlos möglich ist.
Die Airbags fallen nach dem Auslösen
sehr schnell wieder in sich zusammen.
Daher besteht kaum Gefahr durch eine
Sichtbehinderung.
161) 162) 163) 164) 165) 166) 167) 168) 169) 170) 171) 172)
173)
Warnaufkleber zur Montage eines
Kinderrückhaltesystems bei
Fahrzeugen mit Beifahrerairbag
In Fahrzeugen mit Beifahrerairbag
finden Sie den hier abgebildeten
Warnaufkleber.
174)
ANMERKUNG Je nach
Fahrzeugmodell befindet sich der
Aufkleber an unterschiedlichen Stellen.
Ein-/Aus-Schalter für
Beifahrerairbag (Club-Kabine und
Doppelkabine)
Mit dem Ein-/Aus-Schalter für den
Beifahrerairbag lässt sich der
Beifahrerairbag deaktivieren. Wenn Sie
ein Kinderrückhaltesystem nicht auf den
Rücksitzen, sondern nur auf dem
Beifahrersitz montieren können, muss
der Beifahrerairbag unbedingt mit dem
Ein-/Aus-Schalter deaktiviert werden.
Siehe „So deaktivieren Sie einen
Airbag“.
Der Ein-/Aus-Schalter für den
Beifahrerairbag befindet sich an der auf
der Abbildung angegebenen Stelle.
219AF0009484
220AHA100605
221AHA105668
137

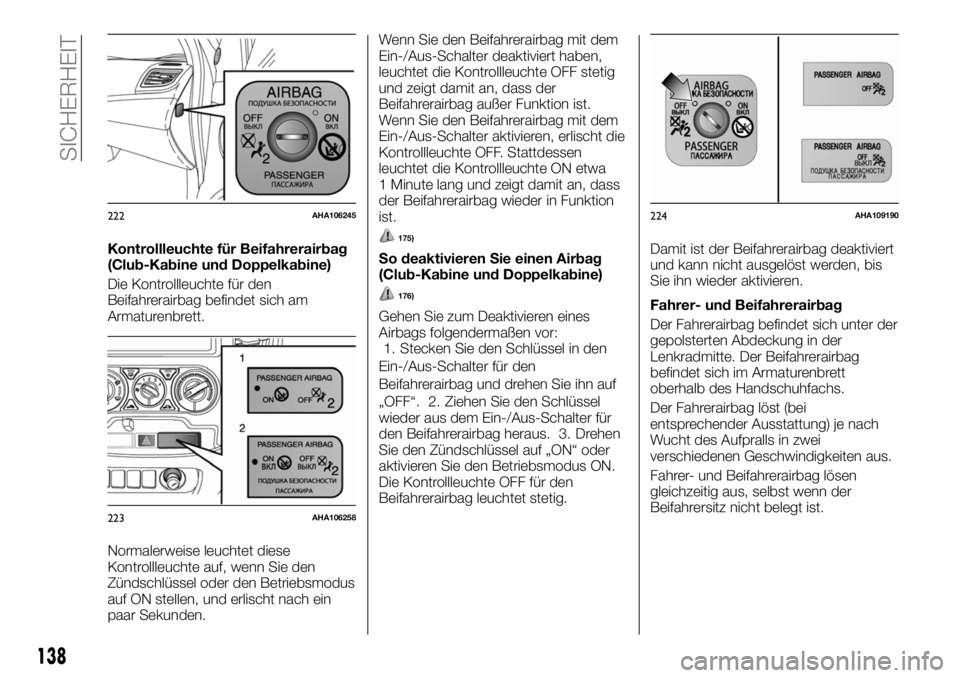

Kontrollleuchte für Beifahrerairbag
(Club-Kabine und Doppelkabine)
Die Kontrollleuchte für den
Beifahrerairbag befindet sich am
Armaturenbrett.
Normalerweise leuchtet diese
Kontrollleuchte auf, wenn Sie den
Zündschlüssel oder den Betriebsmodus
auf ON stellen, und erlischt nach ein
paar Sekunden.Wenn Sie den Beifahrerairbag mit dem
Ein-/Aus-Schalter deaktiviert haben,
leuchtet die Kontrollleuchte OFF stetig
und zeigt damit an, dass der
Beifahrerairbag außer Funktion ist.
Wenn Sie den Beifahrerairbag mit dem
Ein-/Aus-Schalter aktivieren, erlischt die
Kontrollleuchte OFF. Stattdessen
leuchtet die Kontrollleuchte ON etwa
1 Minute lang und zeigt damit an, dass
der Beifahrerairbag wieder in Funktion
ist.175)
So deaktivieren Sie einen Airbag
(Club-Kabine und Doppelkabine)
176)
Gehen Sie zum Deaktivieren eines
Airbags folgendermaßen vor:
1. Stecken Sie den Schlüssel in den
Ein-/Aus-Schalter für den
Beifahrerairbag und drehen Sie ihn auf
„OFF“. 2. Ziehen Sie den Schlüssel
wieder aus dem Ein-/Aus-Schalter für
den Beifahrerairbag heraus. 3. Drehen
Sie den Zündschlüssel auf „ON“ oder
aktivieren Sie den Betriebsmodus ON.
Die Kontrollleuchte OFF für den
Beifahrerairbag leuchtet stetig.Damit ist der Beifahrerairbag deaktiviert
und kann nicht ausgelöst werden, bis
Sie ihn wieder aktivieren.
Fahrer- und Beifahrerairbag
Der Fahrerairbag befindet sich unter der
gepolsterten Abdeckung in der
Lenkradmitte. Der Beifahrerairbag
befindet sich im Armaturenbrett
oberhalb des Handschuhfachs.
Der Fahrerairbag löst (bei
entsprechender Ausstattung) je nach
Wucht des Aufpralls in zwei
verschiedenen Geschwindigkeiten aus.
Fahrer- und Beifahrerairbag lösen
gleichzeitig aus, selbst wenn der
Beifahrersitz nicht belegt ist.
222AHA106245
223AHA106258
224AHA109190
138
SICHERHEIT
