FIAT FULLBACK 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

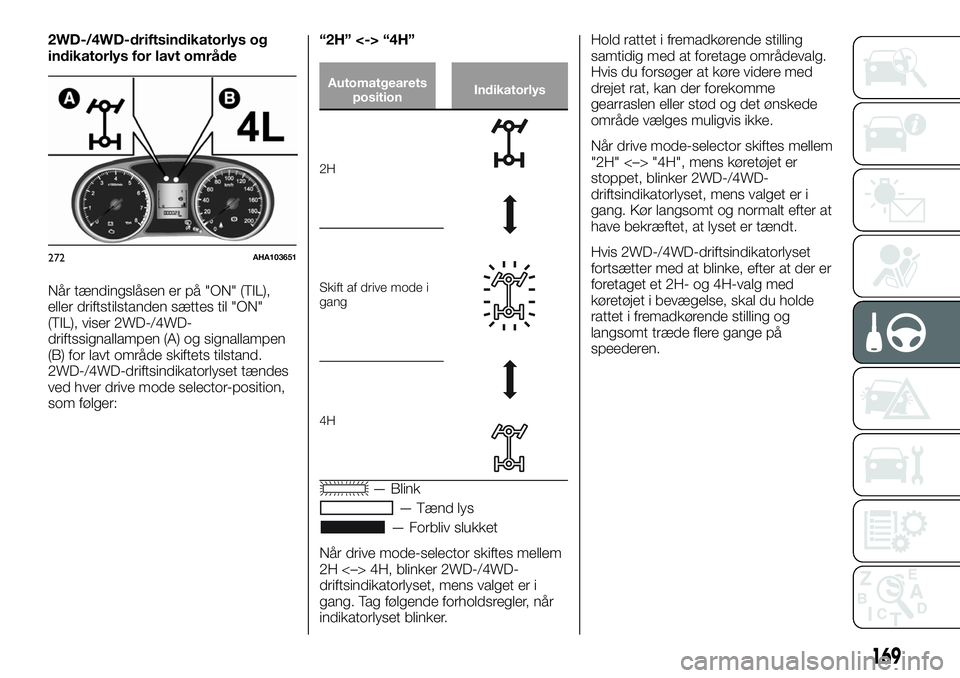

2WD-/4WD-driftsindikatorlys og
indikatorlys for lavt område
Når tændingslåsen er på "ON" (TIL),
eller driftstilstanden sættes til "ON"
(TIL), viser 2WD-/4WD-
driftssignallampen (A) og signallampen
(B) for lavt område skiftets tilstand.
2WD-/4WD-driftsindikatorlyset tændes
ved hver drive mode selector-position,
som følger:“2H” <-> “4H”
Automatgearets
positionIndikatorlys
2H
Skift af drive mode i
gang
4H
— Blink
— Tænd lys
— Forbliv slukket
Når drive mode-selector skiftes mellem
2H <–> 4H, blinker 2WD-/4WD-
driftsindikatorlyset, mens valget er i
gang. Tag følgende forholdsregler, når
indikatorlyset blinker.Hold rattet i fremadkørende stilling
samtidig med at foretage områdevalg.
Hvis du forsøger at køre videre med
drejet rat, kan der forekomme
gearraslen eller stød og det ønskede
område vælges muligvis ikke.
Når drive mode-selector skiftes mellem
"2H" <–> "4H", mens køretøjet er
stoppet, blinker 2WD-/4WD-
driftsindikatorlyset, mens valget er i
gang. Kør langsomt og normalt efter at
have bekræftet, at lyset er tændt.
Hvis 2WD-/4WD-driftsindikatorlyset
fortsætter med at blinke, efter at der er
foretaget et 2H- og 4H-valg med
køretøjet i bevægelse, skal du holde
rattet i fremadkørende stilling og
langsomt træde flere gange på
speederen.
272AHA103651
169

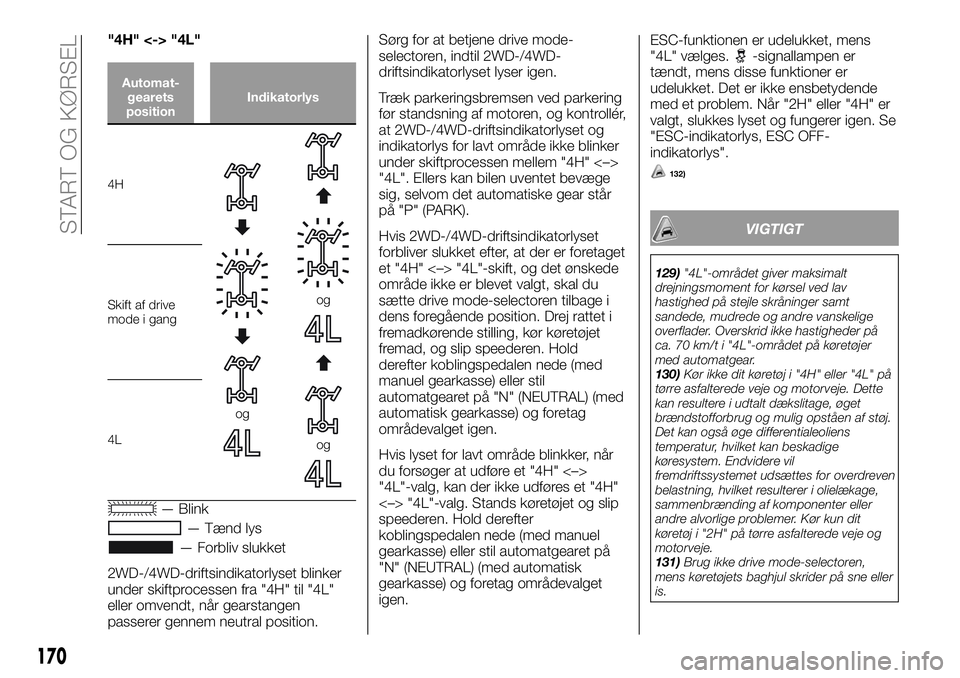

"4H" <-> "4L"
Automat-
gearets
positionIndikatorlys
4H
og
og
og
Skift af drive
mode i gang
4L
— Blink
— Tænd lys
— Forbliv slukket
2WD-/4WD-driftsindikatorlyset blinker
under skiftprocessen fra "4H" til "4L"
eller omvendt, når gearstangen
passerer gennem neutral position.Sørg for at betjene drive mode-
selectoren, indtil 2WD-/4WD-
driftsindikatorlyset lyser igen.
Træk parkeringsbremsen ved parkering
før standsning af motoren, og kontrollér,
at 2WD-/4WD-driftsindikatorlyset og
indikatorlys for lavt område ikke blinker
under skiftprocessen mellem "4H" <–>
"4L". Ellers kan bilen uventet bevæge
sig, selvom det automatiske gear står
på "P" (PARK).
Hvis 2WD-/4WD-driftsindikatorlyset
forbliver slukket efter, at der er foretaget
et "4H" <–> "4L"-skift, og det ønskede
område ikke er blevet valgt, skal du
sætte drive mode-selectoren tilbage i
dens foregående position. Drej rattet i
fremadkørende stilling, kør køretøjet
fremad, og slip speederen. Hold
derefter koblingspedalen nede (med
manuel gearkasse) eller stil
automatgearet på "N" (NEUTRAL) (med
automatisk gearkasse) og foretag
områdevalget igen.
Hvis lyset for lavt område blinkker, når
du forsøger at udføre et "4H" <–>
"4L"-valg, kan der ikke udføres et "4H"
<–> "4L"-valg. Stands køretøjet og slip
speederen. Hold derefter
koblingspedalen nede (med manuel
gearkasse) eller stil automatgearet på
"N" (NEUTRAL) (med automatisk
gearkasse) og foretag områdevalget
igen.ESC-funktionen er udelukket, mens
"4L" vælges.
-signallampen er
tændt, mens disse funktioner er
udelukket. Det er ikke ensbetydende
med et problem. Når "2H" eller "4H" er
valgt, slukkes lyset og fungerer igen. Se
"ESC-indikatorlys, ESC OFF-
indikatorlys".
132)
VIGTIGT
129)"4L"-området giver maksimalt
drejningsmoment for kørsel ved lav
hastighed på stejle skråninger samt
sandede, mudrede og andre vanskelige
overflader. Overskrid ikke hastigheder på
ca. 70 km/t i "4L"-området på køretøjer
med automatgear.
130)Kør ikke dit køretøj i "4H" eller "4L" på
tørre asfalterede veje og motorveje. Dette
kan resultere i udtalt dækslitage, øget
brændstofforbrug og mulig opståen af støj.
Det kan også øge differentialeoliens
temperatur, hvilket kan beskadige
køresystem. Endvidere vil
fremdriftssystemet udsættes for overdreven
belastning, hvilket resulterer i olielækage,
sammenbrænding af komponenter eller
andre alvorlige problemer. Kør kun dit
køretøj i "2H" på tørre asfalterede veje og
motorveje.
131)Brug ikke drive mode-selectoren,
mens køretøjets baghjul skrider på sne eller
is.
170
START OG KØRSEL

132)Hvis der registreres et problem i
overførselssystemet, aktiveres en
sikkerhedsanordning. 2WD-/4WD-
driftsindikatorlyset blinker (to gange i
sekundet), og gearskift vil være umuligt.
Parkér køretøjet på et sikkert sted, sluk
motoren et øjeblik. Genstart motoren. Lyset
skal genoptage normal drift. Få dit køretøj
efterset af en Fiat forhandler så hurtigt som

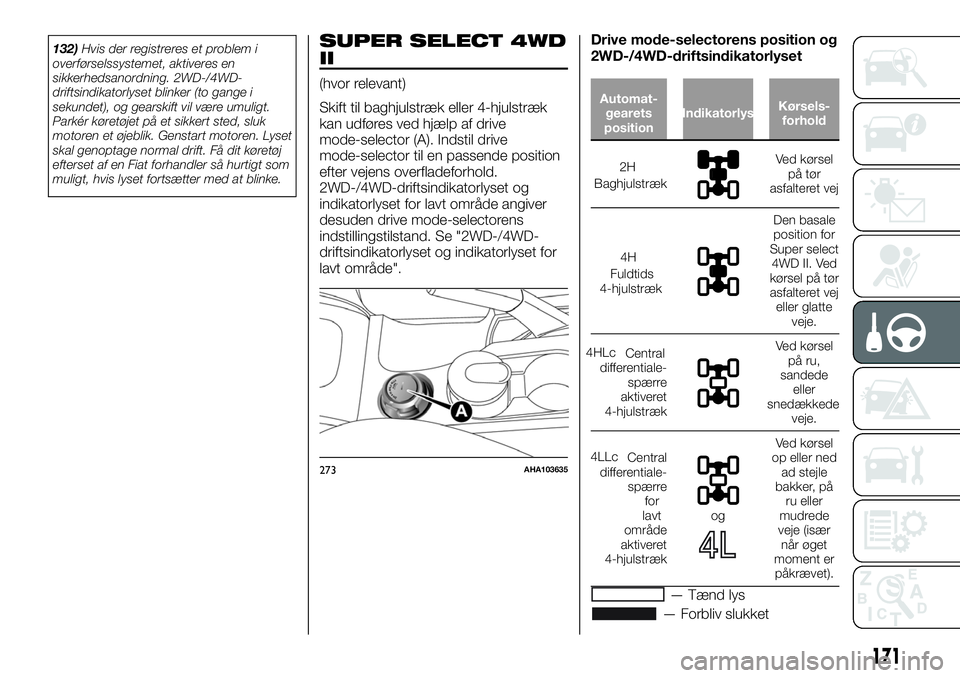

muligt, hvis lyset fortsætter med at blinke.SUPER SELECT 4WD
II
(hvor relevant)
Skift til baghjulstræk eller 4-hjulstræk
kan udføres ved hjælp af drive
mode-selector (A). Indstil drive
mode-selector til en passende position
efter vejens overfladeforhold.
2WD-/4WD-driftsindikatorlyset og
indikatorlyset for lavt område angiver
desuden drive mode-selectorens
indstillingstilstand. Se "2WD-/4WD-
driftsindikatorlyset og indikatorlyset for
lavt område".Drive mode-selectorens position og
2WD-/4WD-driftsindikatorlysetAutomat-
gearets
positionIndikatorlysKørsels-
forhold
2H
BaghjulstrækVed kørsel
på tør
asfalteret vej
4H
Fuldtids
4-hjulstræk
Den basale
position for
Super select
4WD II. Ved
kørsel på tør
asfalteret vej
eller glatte
veje.
4HLc
Central
differentiale-
spærre
aktiveret
4-hjulstræk
Ved kørsel
på ru,
sandede
eller
snedækkede
veje.
4LLc
Central
differentiale-
spærre
for
lavt
område
aktiveret
4-hjulstræk
og
Ved kørsel
op eller ned
ad stejle
bakker, på
ru eller
mudrede
veje (især
når øget
moment er
påkrævet).
— Tænd lys
— Forbliv slukket
273AHA103635
171

133) 134)
Betjening af Drive mode-selector
Køretilstanden vises på drive
mode-selectorens knop.
Drej drive mode-selectoren
Drej drive mode-selectoren, mens
du holder den nede
Drive mode-selectoren skal placeres
efter de følgende driftsbetingelser:
274AHA103648
172
START OG KØRSEL

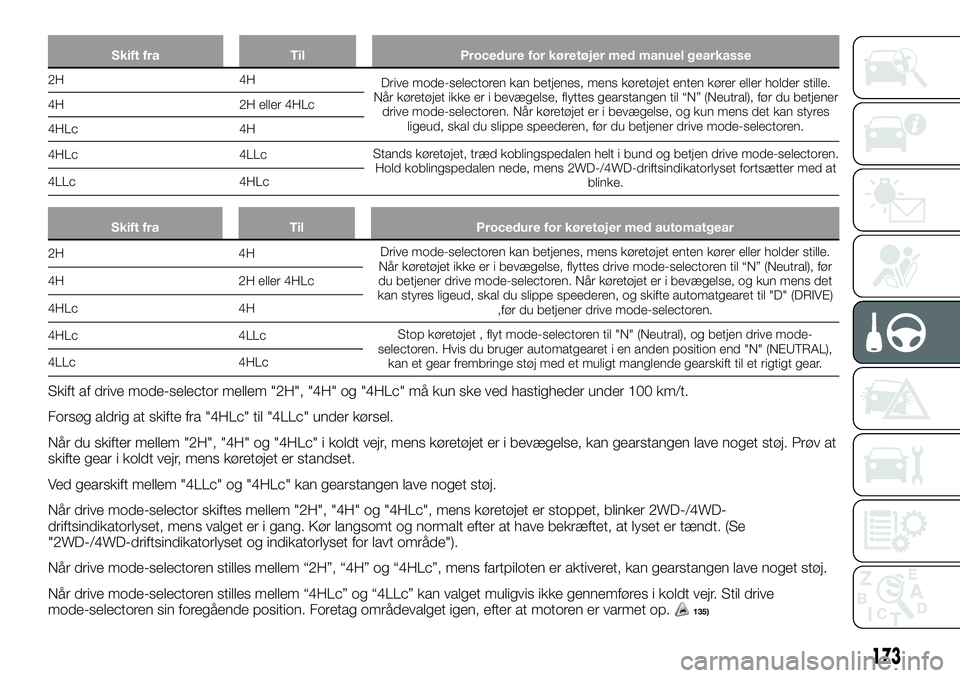

Skift fra Til Procedure for køretøjer med manuel gearkasse
2H 4H
Drive mode-selectoren kan betjenes, mens køretøjet enten kører eller holder stille.
Når køretøjet ikke er i bevægelse, flyttes gearstangen til “N” (Neutral), før du betjener
drive mode-selectoren. Når køretøjet er i bevægelse, og kun mens det kan styres
ligeud, skal du slippe speederen, før du betjener drive mode-selectoren. 4H 2H eller 4HLc
4HLc 4H
4HLc 4LLcStands køretøjet, træd koblingspedalen helt i bund og betjen drive mode-selectoren.
Hold koblingspedalen nede, mens 2WD-/4WD-driftsindikatorlyset fortsætter med at
blinke. 4LLc 4HLc
Skift fra Til Procedure for køretøjer med automatgear
2H 4HDrive mode-selectoren kan betjenes, mens køretøjet enten kører eller holder stille.
Når køretøjet ikke er i bevægelse, flyttes drive mode-selectoren til “N” (Neutral), før
du betjener drive mode-selectoren. Når køretøjet er i bevægelse, og kun mens det
kan styres ligeud, skal du slippe speederen, og skifte automatgearet til "D" (DRIVE)
,før du betjener drive mode-selectoren. 4H 2H eller 4HLc
4HLc 4H
4HLc 4LLcStop køretøjet , flyt mode-selectoren til "N" (Neutral), og betjen drive mode-
selectoren. Hvis du bruger automatgearet i en anden position end "N" (NEUTRAL),
kan et gear frembringe støj med et muligt manglende gearskift til et rigtigt gear. 4LLc 4HLc
Skift af drive mode-selector mellem "2H", "4H" og "4HLc" må kun ske ved hastigheder under 100 km/t.
Forsøg aldrig at skifte fra "4HLc" til "4LLc" under kørsel.
Når du skifter mellem "2H", "4H" og "4HLc" i koldt vejr, mens køretøjet er i bevægelse, kan gearstangen lave noget støj. Prøv at
skifte gear i koldt vejr, mens køretøjet er standset.
Ved gearskift mellem "4LLc" og "4HLc" kan gearstangen lave noget støj.
Når drive mode-selector skiftes mellem "2H", "4H" og "4HLc", mens køretøjet er stoppet, blinker 2WD-/4WD-
driftsindikatorlyset, mens valget er i gang. Kør langsomt og normalt efter at have bekræftet, at lyset er tændt. (Se
"2WD-/4WD-driftsindikatorlyset og indikatorlyset for lavt område").
Når drive mode-selectoren stilles mellem “2H”, “4H” og “4HLc”, mens fartpiloten er aktiveret, kan gearstangen lave noget støj.
Når drive mode-selectoren stilles mellem “4HLc” og “4LLc” kan valget muligvis ikke gennemføres i koldt vejr. Stil drive
mode-selectoren sin foregående position. Foretag områdevalget igen, efter at motoren er varmet op.
135)
173

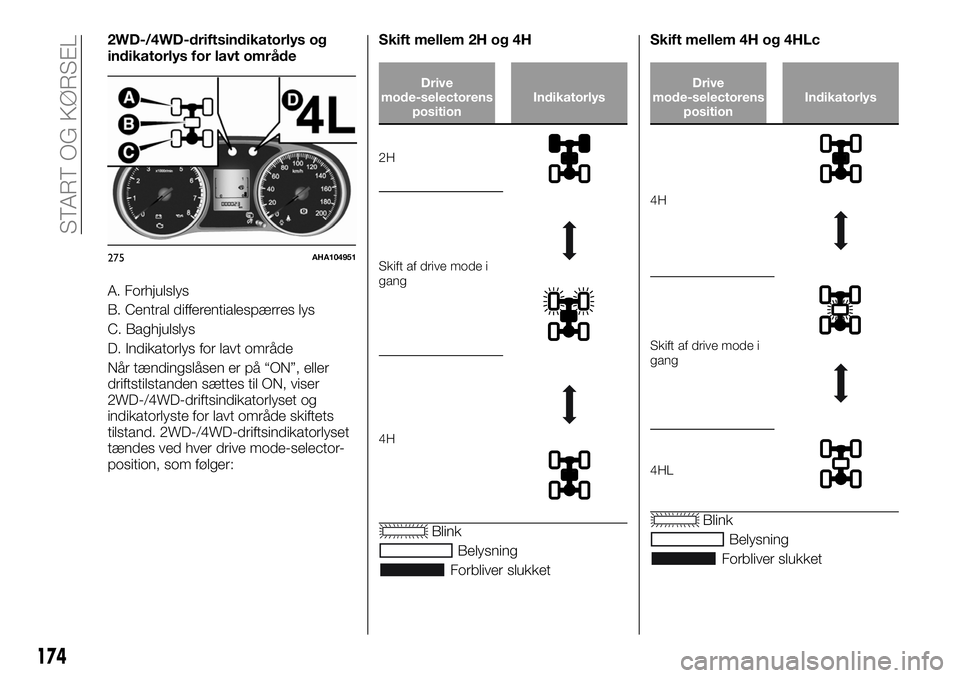

2WD-/4WD-driftsindikatorlys og
indikatorlys for lavt område
A. Forhjulslys
B. Central differentialespærres lys
C. Baghjulslys
D. Indikatorlys for lavt område
Når tændingslåsen er på “ON”, eller
driftstilstanden sættes til ON, viser
2WD-/4WD-driftsindikatorlyset og
indikatorlyste for lavt område skiftets
tilstand. 2WD-/4WD-driftsindikatorlyset
tændes ved hver drive mode-selector-
position, som følger:Skift mellem 2H og 4H
Drive
mode-selectorens
positionIndikatorlys
2H
Skift af drive mode i
gang
4H
Blink
Belysning
Forbliver slukketSkift mellem 4H og 4HLc
Drive
mode-selectorens
positionIndikatorlys
4H
Skift af drive mode i
gang
4HL
Blink
Belysning
Forbliver slukket
275AHA104951
174
START OG KØRSEL

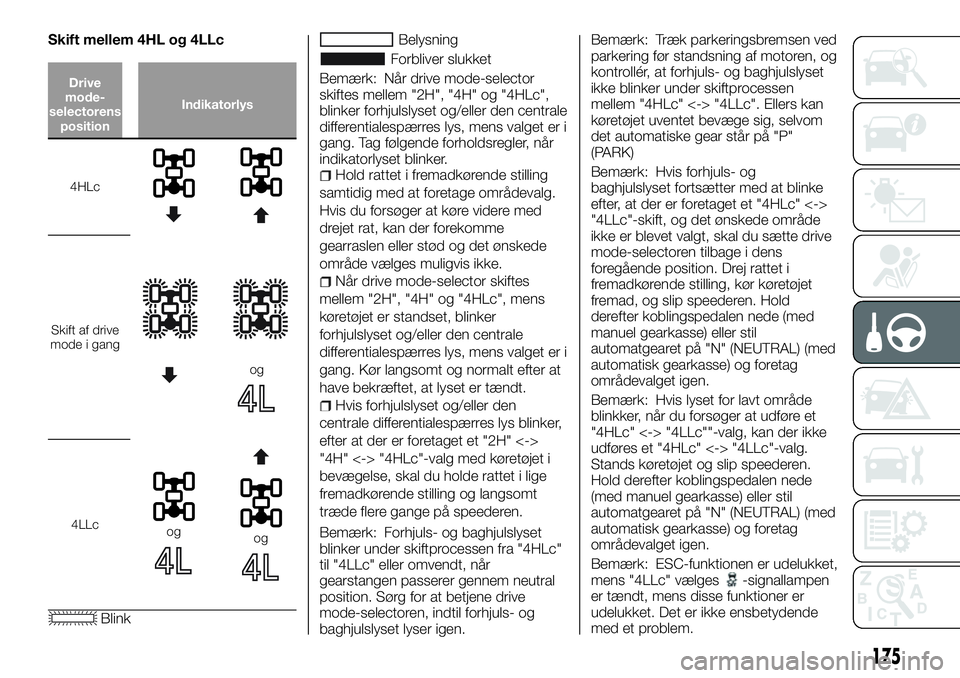

Skift mellem 4HL og 4LLc
Drive
mode-
selectorens
positionIndikatorlys
4HLc
Skift af drive
mode i gang
og
4LLcogog
Blink
Belysning
Forbliver slukket
Bemærk: Når drive mode-selector
skiftes mellem "2H", "4H" og "4HLc",
blinker forhjulslyset og/eller den centrale
differentialespærres lys, mens valget er i
gang. Tag følgende forholdsregler, når
indikatorlyset blinker.
Hold rattet i fremadkørende stilling
samtidig med at foretage områdevalg.
Hvis du forsøger at køre videre med
drejet rat, kan der forekomme
gearraslen eller stød og det ønskede
område vælges muligvis ikke.
Når drive mode-selector skiftes
mellem "2H", "4H" og "4HLc", mens
køretøjet er standset, blinker
forhjulslyset og/eller den centrale
differentialespærres lys, mens valget er i
gang. Kør langsomt og normalt efter at
have bekræftet, at lyset er tændt.
Hvis forhjulslyset og/eller den
centrale differentialespærres lys blinker,
efter at der er foretaget et "2H" <->
"4H" <-> "4HLc"-valg med køretøjet i
bevægelse, skal du holde rattet i lige
fremadkørende stilling og langsomt
træde flere gange på speederen.
Bemærk: Forhjuls- og baghjulslyset
blinker under skiftprocessen fra "4HLc"
til "4LLc" eller omvendt, når
gearstangen passerer gennem neutral
position. Sørg for at betjene drive
mode-selectoren, indtil forhjuls- og
baghjulslyset lyser igen.Bemærk: Træk parkeringsbremsen ved
parkering før standsning af motoren, og
kontrollér, at forhjuls- og baghjulslyset
ikke blinker under skiftprocessen
mellem "4HLc" <-> "4LLc". Ellers kan
køretøjet uventet bevæge sig, selvom
det automatiske gear står på "P"
(PARK)
Bemærk: Hvis forhjuls- og
baghjulslyset fortsætter med at blinke
efter, at der er foretaget et "4HLc" <->
"4LLc"-skift, og det ønskede område
ikke er blevet valgt, skal du sætte drive
mode-selectoren tilbage i dens
foregående position. Drej rattet i
fremadkørende stilling, kør køretøjet
fremad, og slip speederen. Hold
derefter koblingspedalen nede (med
manuel gearkasse) eller stil
automatgearet på "N" (NEUTRAL) (med
automatisk gearkasse) og foretag
områdevalget igen.
Bemærk: Hvis lyset for lavt område
blinkker, når du forsøger at udføre et
"4HLc" <-> "4LLc""-valg, kan der ikke
udføres et "4HLc" <-> "4LLc"-valg.
Stands køretøjet og slip speederen.
Hold derefter koblingspedalen nede
(med manuel gearkasse) eller stil
automatgearet på "N" (NEUTRAL) (med
automatisk gearkasse) og foretag
områdevalget igen.
Bemærk: ESC-funktionen er udelukket,
mens "4LLc" vælges
-signallampen
er tændt, mens disse funktioner er
udelukket. Det er ikke ensbetydende
med et problem.
175

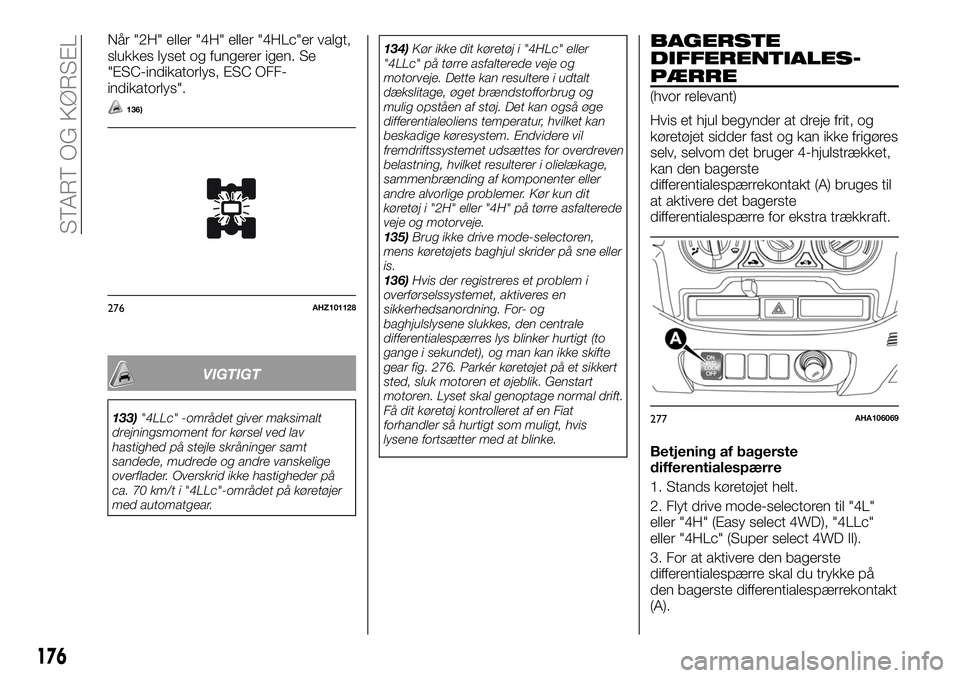

Når "2H" eller "4H" eller "4HLc"er valgt,
slukkes lyset og fungerer igen. Se
"ESC-indikatorlys, ESC OFF-
indikatorlys".
136)
VIGTIGT
133)"4LLc" -området giver maksimalt
drejningsmoment for kørsel ved lav
hastighed på stejle skråninger samt
sandede, mudrede og andre vanskelige
overflader. Overskrid ikke hastigheder på
ca. 70 km/t i "4LLc"-området på køretøjer
med automatgear.134)Kør ikke dit køretøj i "4HLc" eller
"4LLc" på tørre asfalterede veje og
motorveje. Dette kan resultere i udtalt
dækslitage, øget brændstofforbrug og
mulig opståen af støj. Det kan også øge
differentialeoliens temperatur, hvilket kan
beskadige køresystem. Endvidere vil
fremdriftssystemet udsættes for overdreven
belastning, hvilket resulterer i olielækage,
sammenbrænding af komponenter eller
andre alvorlige problemer. Kør kun dit
køretøj i "2H" eller "4H" på tørre asfalterede
veje og motorveje.
135)Brug ikke drive mode-selectoren,
mens køretøjets baghjul skrider på sne eller
is.
136)Hvis der registreres et problem i
overførselssystemet, aktiveres en
sikkerhedsanordning. For- og
baghjulslysene slukkes, den centrale
differentialespærres lys blinker hurtigt (to
gange i sekundet), og man kan ikke skifte
gear fig. 276. Parkér køretøjet på et sikkert
sted, sluk motoren et øjeblik. Genstart
motoren. Lyset skal genoptage normal drift.
Få dit køretøj kontrolleret af en Fiat
forhandler så hurtigt som muligt, hvis
lysene fortsætter med at blinke.
BAGERSTE
DIFFERENTIALES-
PÆRRE
(hvor relevant)
Hvis et hjul begynder at dreje frit, og
køretøjet sidder fast og kan ikke frigøres
selv, selvom det bruger 4-hjulstrækket,
kan den bagerste
differentialespærrekontakt (A) bruges til
at aktivere det bagerste
differentialespærre for ekstra trækkraft.
Betjening af bagerste
differentialespærre
1. Stands køretøjet helt.
2. Flyt drive mode-selectoren til "4L"
eller "4H" (Easy select 4WD), "4LLc"
eller "4HLc" (Super select 4WD II).
3. For at aktivere den bagerste
differentialespærre skal du trykke på
den bagerste differentialespærrekontakt
(A).
276AHZ101128
277AHA106069
176
START OG KØRSEL

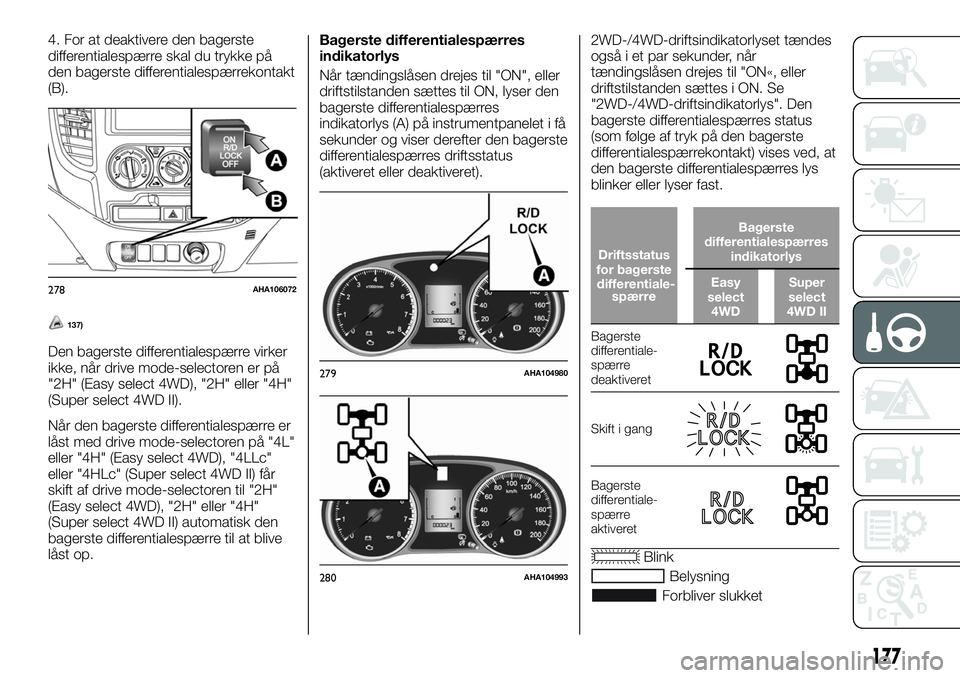

4. For at deaktivere den bagerste
differentialespærre skal du trykke på
den bagerste differentialespærrekontakt
(B).
137)
Den bagerste differentialespærre virker
ikke, når drive mode-selectoren er på
"2H" (Easy select 4WD), "2H" eller "4H"
(Super select 4WD II).
Når den bagerste differentialespærre er
låst med drive mode-selectoren på "4L"
eller "4H" (Easy select 4WD), "4LLc"
eller "4HLc" (Super select 4WD II) får
skift af drive mode-selectoren til "2H"
(Easy select 4WD), "2H" eller "4H"
(Super select 4WD II) automatisk den
bagerste differentialespærre til at blive
låst op.Bagerste differentialespærres
indikatorlys
Når tændingslåsen drejes til "ON", eller
driftstilstanden sættes til ON, lyser den
bagerste differentialespærres
indikatorlys (A) på instrumentpanelet i få
sekunder og viser derefter den bagerste
differentialespærres driftsstatus
(aktiveret eller deaktiveret).2WD-/4WD-driftsindikatorlyset tændes
også i et par sekunder, når
tændingslåsen drejes til "ON«, eller
driftstilstanden sættes i ON. Se
"2WD-/4WD-driftsindikatorlys". Den
bagerste differentialespærres status
(som følge af tryk på den bagerste
differentialespærrekontakt) vises ved, at
den bagerste differentialespærres lys
blinker eller lyser fast.
Driftsstatus
for bagerste
differentiale-Bagerste
differentialespærres
indikatorlys
Easy
select
4WDSuper
select
4WD II
Bagerste
differentiale-
spærre
deaktiveret
Skift i gang
Bagerste
differentiale-
spærre
aktiveret
Blink
Belysning
Forbliver slukket
278AHA106072
279AHA104980
280AHA104993
177
spærre

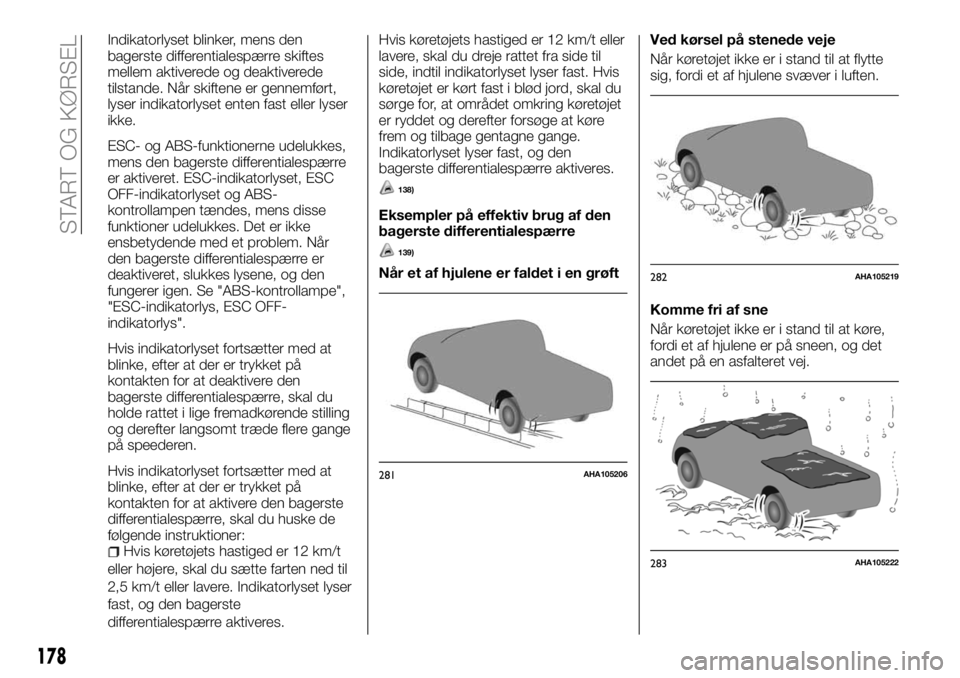

Indikatorlyset blinker, mens den
bagerste differentialespærre skiftes
mellem aktiverede og deaktiverede
tilstande. Når skiftene er gennemført,
lyser indikatorlyset enten fast eller lyser
ikke.
ESC- og ABS-funktionerne udelukkes,
mens den bagerste differentialespærre
er aktiveret. ESC-indikatorlyset, ESC
OFF-indikatorlyset og ABS-
kontrollampen tændes, mens disse
funktioner udelukkes. Det er ikke
ensbetydende med et problem. Når
den bagerste differentialespærre er
deaktiveret, slukkes lysene, og den
fungerer igen. Se "ABS-kontrollampe",
"ESC-indikatorlys, ESC OFF-
indikatorlys".
Hvis indikatorlyset fortsætter med at
blinke, efter at der er trykket på
kontakten for at deaktivere den
bagerste differentialespærre, skal du
holde rattet i lige fremadkørende stilling
og derefter langsomt træde flere gange
på speederen.
Hvis indikatorlyset fortsætter med at
blinke, efter at der er trykket på
kontakten for at aktivere den bagerste
differentialespærre, skal du huske de
følgende instruktioner:
Hvis køretøjets hastiged er 12 km/t
eller højere, skal du sætte farten ned til
2,5 km/t eller lavere. Indikatorlyset lyser
fast, og den bagerste
differentialespærre aktiveres.
Hvis køretøjets hastiged er 12 km/t eller
lavere, skal du dreje rattet fra side til
side, indtil indikatorlyset lyser fast. Hvis
køretøjet er kørt fast i blød jord, skal du
sørge for, at området omkring køretøjet
er ryddet og derefter forsøge at køre
frem og tilbage gentagne gange.
Indikatorlyset lyser fast, og den
bagerste differentialespærre aktiveres.
138)
Eksempler på effektiv brug af den
bagerste differentialespærre
139)
Når et af hjulene er faldet i en grøftVed kørsel på stenede veje
Når køretøjet ikke er i stand til at flytte
sig, fordi et af hjulene svæver i luften.
Komme fri af sne
Når køretøjet ikke er i stand til at køre,
fordi et af hjulene er på sneen, og det
andet på en asfalteret vej.
281AHA105206
282AHA105219
283AHA105222
178
START OG KØRSEL
