FIAT FULLBACK 2017 Drift- och underhållshandbok (in Swedish)

Dubbel hytt
476AH5102328
279

Referens Längd
1 Främre spår 1 520 mm
2 Allmän bredd
1 785 mm, 1 815 mm
(*)
3 Främre överhäng 865 mm
4 Hjulbas 3 000 mm
5 Bakre överhängUtan bakre stötfångare 1 340 mm
Med bakre stötfångare 1 420 mm
6 Allmän längdUtan bakre stötfångare 5 205 mm
Med bakre stötfångare 5 285 mm
7 Markfrigång (olastad)
200 mm, 205 mm
(*)
8 Allmän höjd (olastad)
1 775 mm, 1 780 mm(*)
9 Bakre spår 1 515 mm
10 Flakets längd 1 520 mm
11 Flakets bredd 1 470 mm
12 Flakets höjd
845 mm, 850 mm
(*)
(*) Fordon med bred stänkskärm
Minsta vändradie
Kaross 6,3 m
Hjul 5,9 m
280
TEKNISKA SPECIFIKATIONER

Enkel hytt
477AH5101914
281

Referens Längd
1 Främre spår1,520 mm
2 Allmän bredd1,785 mm
3 Främre överhäng865 mm
4 Hjulbas3,000 mm
5 Bakre överhängUtan bakre stötfångare 1215 mm
Med bakre stötfångare 1,295 mm
6 Allmän längdUtan bakre stötfångare 5,080 mm
Med bakre stötfångare 5,160 mm
7 Markfrigång (olastad)200 mm
8 Allmän höjd (olastad)1780 mm
9 Bakre spår1,515 mm
10 Flakets längd2265 mm
11 Flakets bredd1,470 mm
12 Flakets höjd845 mm
Minsta vändradieKaross 6,3 m
Hjul 5,9 m
282
TEKNISKA SPECIFIKATIONER

FORDONETS PRESTANDA
Enkel hytt
Maximal hastighet 169 km/h
Klubbhytt
Fordon utan bred stänkskärm Fordon med bred stänkskärm
Maximal hastighet 169 km/h 179 km/h
Dubbel hytt
Fordon utan bred
stänkskärmFordon med bred stänkskärm
M/T A/T
Maximal hastighet 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Fordon med högeffektsmotor
283

FORDONSVIKT
Enkel hytt
Referens Vikt
TjänsteviktUtan tillvalsdelar 1,790 kg
Med alla tillvalsdelar 1,835 kg
Fordonets maximala bruttovikt 2,850 kg
Maximal axelviktFram 1,260 kg
Bak 1,840 kg
Maximal bogseringsviktMed broms 3,000 kg
Utan broms 750 kg
Maximal vikt släp-nosdel 120 kg
Kombinerad maximala bruttovikt 5,820 kg
Maximal tillåten vikt för kopplingsanordningen 34 kg
Sittplatser 2 personer
Notering Släpets specifikationer visar tillverkarens rekommendation.
284
TEKNISKA SPECIFIKATIONER

Klubbhytt
Fordon utan bred stänkskärmFordon med bred
stänkskärm
LHD RHD
TjänsteviktUtan tillvalsdelar 1 820 kg 1 805 kg 1 840 kg
Med alla
tillvalsdelar1 910 kg 1 895 kg 1 930 kg
Fordonets maximala bruttovikt 2 850 kg
Maximal axelviktFram 1 260 kg
Bak 1 840 kg
Maximal bogseringsviktMed broms 3 000 kg
Utan broms 750 kg
Maximal vikt släp-nosdel 120 kg
Kombinerad maximala bruttovikt 5 820 kg
Maximal tillåten vikt för kopplingsanordningen 34 kg
Sittplatser
4 personer, 2 personer
(*)
(*) Fordon utrustade med bakre alternativ utan säte
ANMÄRKNING: Släpets specifikationer visar tillverkarens rekommendation.
ANMÄRKNING: Vid lastning av bagage och/eller bogsering av släp, se till att ovanstående maxvikter aldrig överstigs.
ANMÄRKNING: Släpets viktspecifikationer är inte tillämpningsbara på vissa marknader, korrekta maximala vikter anges i bilens
registreringsbok.
285

Dubbel hytt
2WD Hi-Rider
TjänsteviktUtan tillvalsdelar 1 765 kg
Med alla tillvalsdelar 1 850 kg
Fordonets maximala bruttovikt2 800 kg
Maximal axelviktFram 1 260 kg
Bak 1 840 kg
Maximal bogseringsviktMed broms 2 700 kg
Utan broms 750 kg
Maximal vikt släp-nosdel110 kg
Kombinerad maximala bruttovikt5 450 kg
Maximal tillåten vikt för kopplingsanordningen 34 kg
Sittplatser5 personer
ANMÄRKNING: Släpets specifikationer visar tillverkarens rekommendation.
ANMÄRKNING: Vid lastning av bagage och/eller bogsering av släp, se till att ovanstående maxvikter aldrig överstigs.
ANMÄRKNING: Släpets viktspecifikationer är inte tillämpningsbara på vissa marknader, korrekta maximala vikter anges i bilens
registreringsbok.
286
TEKNISKA SPECIFIKATIONER

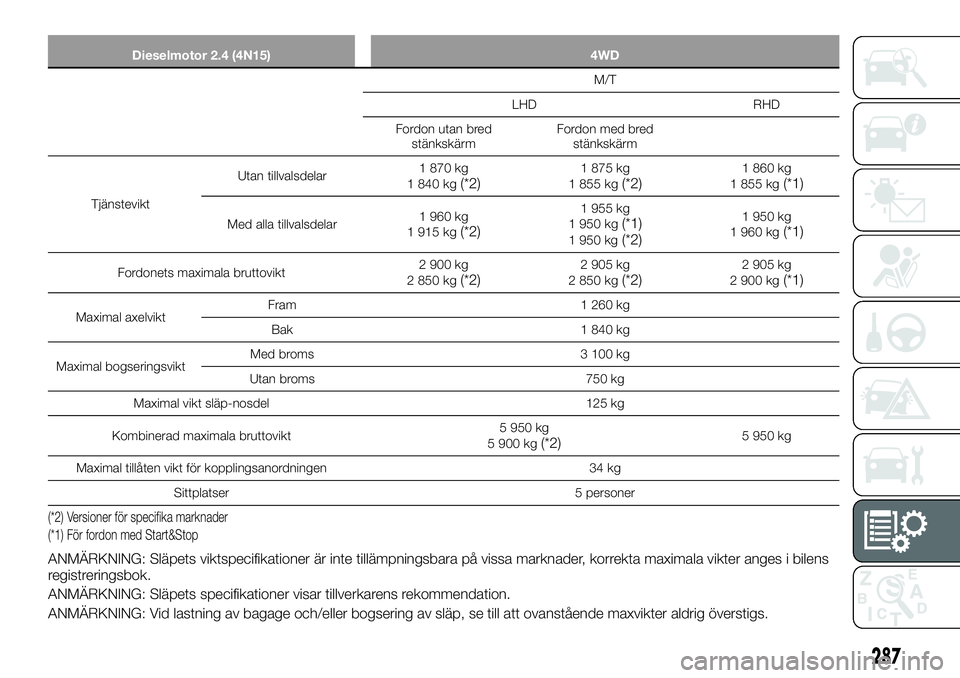

Dieselmotor 2.4 (4N15) 4WD
M/T
LHD RHD
Fordon utan bred
stänkskärmFordon med bred
stänkskärm
TjänsteviktUtan tillvalsdelar1 870 kg
1 840 kg
(*2)1 875 kg
1 855 kg(*2)1 860 kg
1 855 kg(*1)
Med alla tillvalsdelar1 960 kg
1 915 kg(*2)
1 955 kg
1 950 kg(*1)1 950 kg(*2)
1 950 kg
1 960 kg(*1)
Fordonets maximala bruttovikt2 900 kg
2 850 kg(*2)2 905 kg
2 850 kg(*2)2 905 kg
2 900 kg(*1)
Maximal axelviktFram 1 260 kg
Bak 1 840 kg
Maximal bogseringsviktMed broms 3 100 kg
Utan broms 750 kg
Maximal vikt släp-nosdel 125 kg
Kombinerad maximala bruttovikt5 950 kg
5 900 kg
(*2)5 950 kg
Maximal tillåten vikt för kopplingsanordningen 34 kg
Sittplatser 5 personer
(*2) Versioner för specifika marknader
(*1) För fordon med Start&Stop
ANMÄRKNING: Släpets viktspecifikationer är inte tillämpningsbara på vissa marknader, korrekta maximala vikter anges i bilens
registreringsbok.
ANMÄRKNING: Släpets specifikationer visar tillverkarens rekommendation.
ANMÄRKNING: Vid lastning av bagage och/eller bogsering av släp, se till att ovanstående maxvikter aldrig överstigs.
287

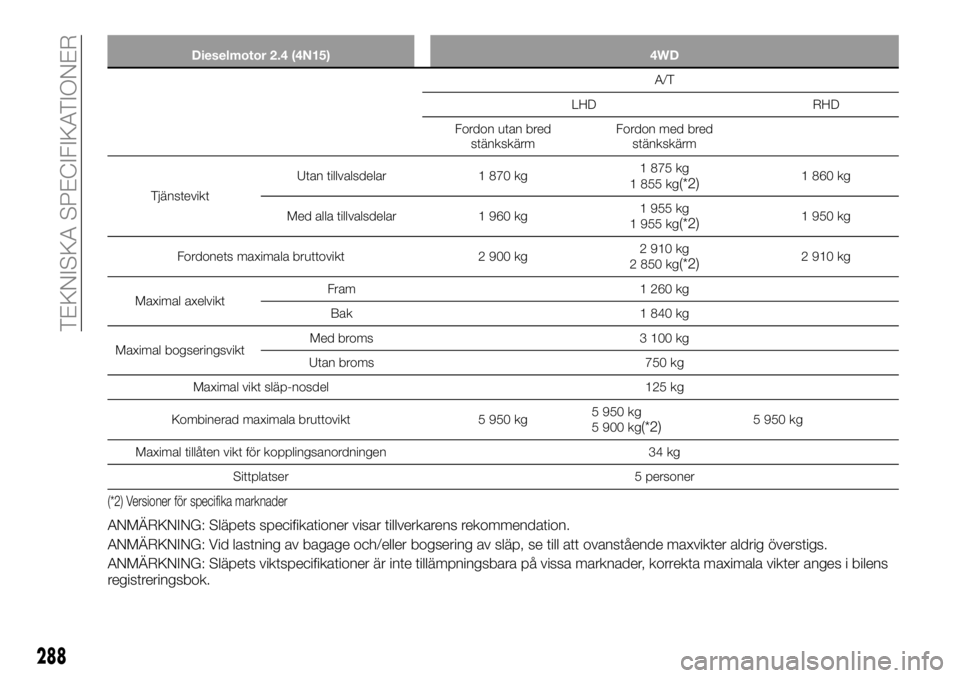

Dieselmotor 2.4 (4N15) 4WD
A/T
LHD RHD
Fordon utan bred
stänkskärmFordon med bred
stänkskärm
TjänsteviktUtan tillvalsdelar 1 870 kg1 875 kg
1 855 kg
(*2)1 860 kg
Med alla tillvalsdelar 1 960 kg1 955 kg
1 955 kg
(*2)1 950 kg
Fordonets maximala bruttovikt 2 900 kg2 910 kg
2 850 kg
(*2)2 910 kg
Maximal axelviktFram 1 260 kg
Bak 1 840 kg
Maximal bogseringsviktMed broms 3 100 kg
Utan broms 750 kg
Maximal vikt släp-nosdel 125 kg
Kombinerad maximala bruttovikt 5 950 kg5 950 kg
5 900 kg
(*2)5 950 kg
Maximal tillåten vikt för kopplingsanordningen 34 kg
Sittplatser 5 personer
(*2) Versioner för specifika marknader
ANMÄRKNING: Släpets specifikationer visar tillverkarens rekommendation.
ANMÄRKNING: Vid lastning av bagage och/eller bogsering av släp, se till att ovanstående maxvikter aldrig överstigs.
ANMÄRKNING: Släpets viktspecifikationer är inte tillämpningsbara på vissa marknader, korrekta maximala vikter anges i bilens
registreringsbok.
288
TEKNISKA SPECIFIKATIONER
