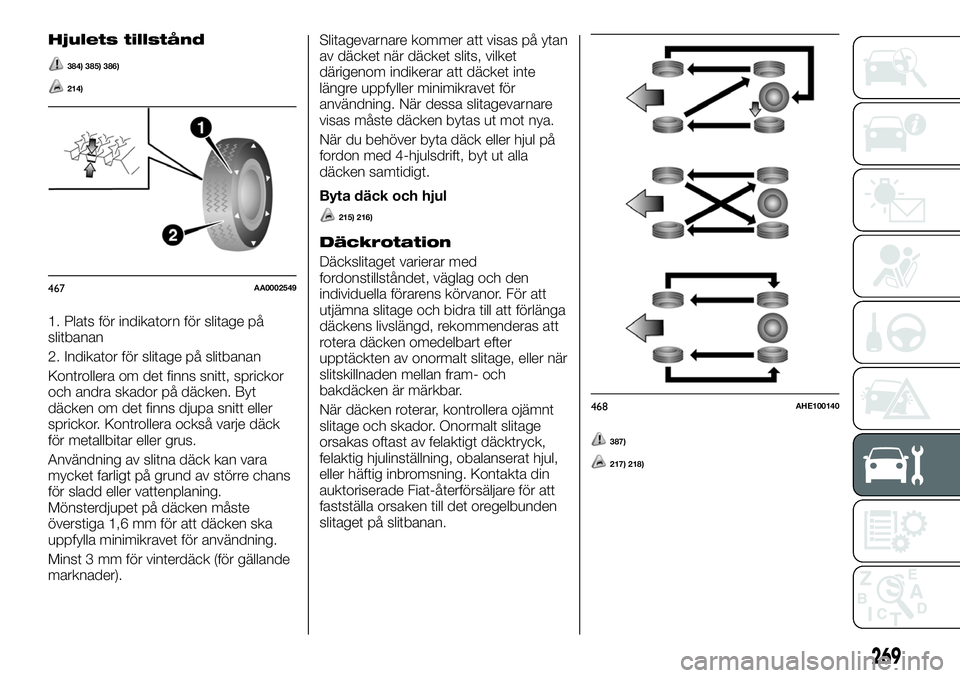

Hjulets tillstånd
384) 385) 386)
214)
1. Plats för indikatorn för slitage på
slitbanan
2. Indikator för slitage på slitbanan
Kontrollera om det finns snitt, sprickor
och andra skador på däcken. Byt
däcken om det finns djupa snitt eller
sprickor. Kontrollera också varje däck
för metallbitar eller grus.
Användning av slitna däck kan vara
mycket farligt på grund av större chans
för sladd eller vattenplaning.
Mönsterdjupet på däcken måste
överstiga 1,6 mm för att däcken ska
uppfylla minimikravet för användning.
Minst 3 mm för vinterdäck (för gällande
marknader).Slitagevarnare kommer att visas på ytan
av däcket när däcket slits, vilket
därigenom indikerar att däcket inte
längre uppfyller minimikravet för
användning. När dessa slitagevarnare
visas måste däcken bytas ut mot nya.
När du behöver byta däck eller hjul på
fordon med 4-hjulsdrift, byt ut alla
däcken samtidigt.
Byta däck och hjul
215) 216)
Däckrotation
Däckslitaget varierar med
fordonstillståndet, väglag och den
individuella förarens körvanor. För att
utjämna slitage och bidra till att förlänga
däckens livslängd, rekommenderas att
rotera däcken omedelbart efter
upptäckten av onormalt slitage, eller när
slitskillnaden mellan fram- och
bakdäcken är märkbar.
När däcken roterar, kontrollera ojämnt
slitage och skador. Onormalt slitage
orsakas oftast av felaktigt däcktryck,
felaktig hjulinställning, obalanserat hjul,
eller häftig inbromsning. Kontakta din
auktoriserade Fiat-återförsäljare för att
fastställa orsaken till det oregelbunden
slitaget på slitbanan.
387)
217) 218)
467AA0002549
468AHE100140
269

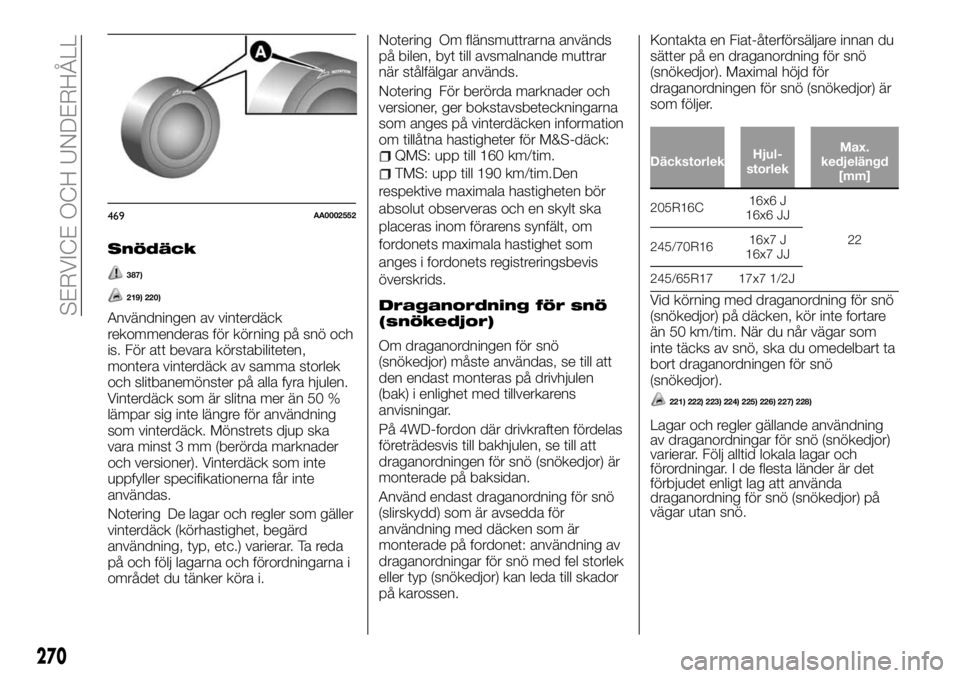

Snödäck
387)
219) 220)
Användningen av vinterdäck
rekommenderas för körning på snö och
is. För att bevara körstabiliteten,
montera vinterdäck av samma storlek
och slitbanemönster på alla fyra hjulen.
Vinterdäck som är slitna mer än 50 %
lämpar sig inte längre för användning
som vinterdäck. Mönstrets djup ska
vara minst 3 mm (berörda marknader
och versioner). Vinterdäck som inte
uppfyller specifikationerna får inte
användas.
Notering De lagar och regler som gäller
vinterdäck (körhastighet, begärd
användning, typ, etc.) varierar. Ta reda
på och följ lagarna och förordningarna i
området du tänker köra i.Notering Om flänsmuttrarna används
på bilen, byt till avsmalnande muttrar
när stålfälgar används.
Notering För berörda marknader och
versioner, ger bokstavsbeteckningarna
som anges på vinterdäcken information
om tillåtna hastigheter för M&S-däck:
QMS: upp till 160 km/tim.
TMS: upp till 190 km/tim.Den
respektive maximala hastigheten bör
absolut observeras och en skylt ska
placeras inom förarens synfält, om
fordonets maximala hastighet som
anges i fordonets registreringsbevis
överskrids.
Draganordning för snö
(snökedjor)
Om draganordningen för snö
(snökedjor) måste användas, se till att
den endast monteras på drivhjulen
(bak) i enlighet med tillverkarens
anvisningar.
På 4WD-fordon där drivkraften fördelas
företrädesvis till bakhjulen, se till att
draganordningen för snö (snökedjor) är
monterade på baksidan.
Använd endast draganordning för snö
(slirskydd) som är avsedda för
användning med däcken som är
monterade på fordonet: användning av
draganordningar för snö med fel storlek
eller typ (snökedjor) kan leda till skador
på karossen.Kontakta en Fiat-återförsäljare innan du
sätter på en draganordning för snö
(snökedjor). Maximal höjd för
draganordningen för snö (snökedjor) är
som följer.
DäckstorlekHjul-
storlekMax.
kedjelängd
[mm]
205R16C16x6 J
16x6 JJ
22
245/70R1616x7 J
16x7 JJ
245/65R17 17x7 1/2J
Vid körning med draganordning för snö
(snökedjor) på däcken, kör inte fortare
än 50 km/tim. När du når vägar som
inte täcks av snö, ska du omedelbart ta
bort draganordningen för snö
(snökedjor).
221) 222) 223) 224) 225) 226) 227) 228)
Lagar och regler gällande användning
av draganordningar för snö (snökedjor)
varierar. Följ alltid lokala lagar och
förordningar. I de flesta länder är det
förbjudet enligt lag att använda
draganordning för snö (snökedjor) på
vägar utan snö.
469AA0002552
270

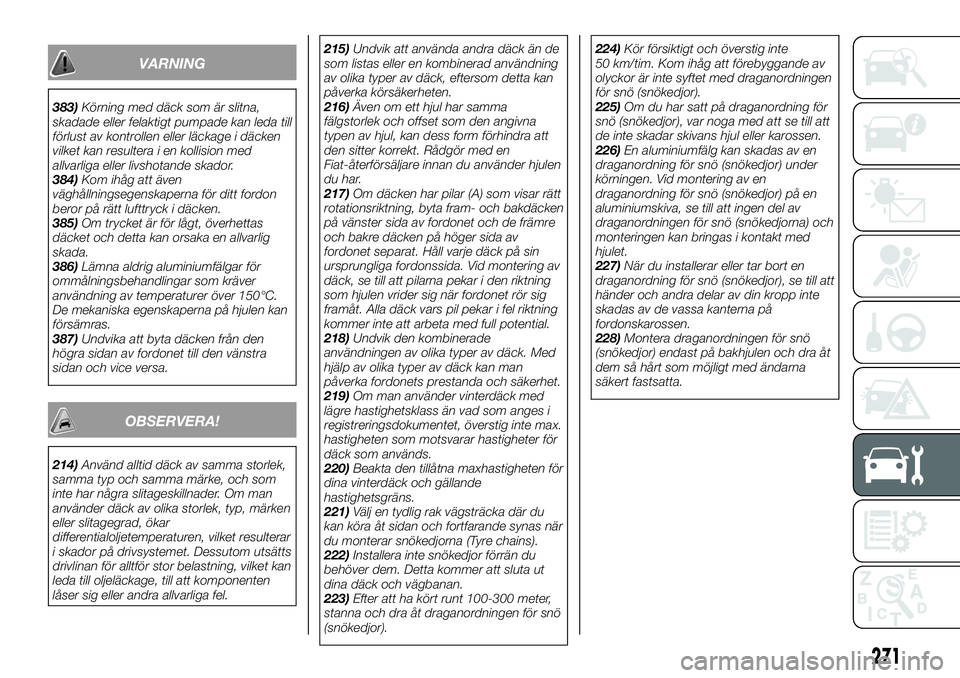

SERVICE OCH UNDERHÅLL

VARNING
383)Körning med däck som är slitna,
skadade eller felaktigt pumpade kan leda till
förlust av kontrollen eller läckage i däcken
vilket kan resultera i en kollision med
allvarliga eller livshotande skador.
384)Kom ihåg att även
väghållningsegenskaperna för ditt fordon
beror på rätt lufttryck i däcken.
385)Om trycket är för lågt, överhettas
däcket och detta kan orsaka en allvarlig
skada.
386)Lämna aldrig aluminiumfälgar för
ommålningsbehandlingar som kräver
användning av temperaturer över 150°C.
De mekaniska egenskaperna på hjulen kan
försämras.
387)Undvika att byta däcken från den
högra sidan av fordonet till den vänstra
sidan och vice versa.
OBSERVERA!
214)Använd alltid däck av samma storlek,
samma typ och samma märke, och som
inte har några slitageskillnader. Om man
använder däck av olika storlek, typ, märken
eller slitagegrad, ökar
differentialoljetemperaturen, vilket resulterar
i skador på drivsystemet. Dessutom utsätts
drivlinan för alltför stor belastning, vilket kan
leda till oljeläckage, till att komponenten
låser sig eller andra allvarliga fel.215)Undvik att använda andra däck än de
som listas eller en kombinerad användning
av olika typer av däck, eftersom detta kan
påverka körsäkerheten.
216)Även om ett hjul har samma
fälgstorlek och offset som den angivna
typen av hjul, kan dess form förhindra att
den sitter korrekt. Rådgör med en
Fiat-återförsäljare innan du använder hjulen
du har.
217)Om däcken har pilar (A) som visar rätt
rotationsriktning, byta fram- och bakdäcken
på vänster sida av fordonet och de främre
och bakre däcken på höger sida av
fordonet separat. Håll varje däck på sin
ursprungliga fordonssida. Vid montering av
däck, se till att pilarna pekar i den riktning
som hjulen vrider sig när fordonet rör sig
framåt. Alla däck vars pil pekar i fel riktning
kommer inte att arbeta med full potential.
218)Undvik den kombinerade
användningen av olika typer av däck. Med
hjälp av olika typer av däck kan man
påverka fordonets prestanda och säkerhet.
219)Om man använder vinterdäck med
lägre hastighetsklass än vad som anges i
registreringsdokumentet, överstig inte max.
hastigheten som motsvarar hastigheter för
däck som används.
220)Beakta den tillåtna maxhastigheten för
dina vinterdäck och gällande
hastighetsgräns.
221)Välj en tydlig rak vägsträcka där du
kan köra åt sidan och fortfarande synas när
du monterar snökedjorna (Tyre chains).
222)Installera inte snökedjor förrän du
behöver dem. Detta kommer att sluta ut
dina däck och vägbanan.
223)Efter att ha kört runt 100-300 meter,
stanna och dra åt draganordningen för snö
(snökedjor).224)Kör försiktigt och överstig inte
50 km/tim. Kom ihåg att förebyggande av
olyckor är inte syftet med draganordningen
för snö (snökedjor).
225)Om du har satt på draganordning för
snö (snökedjor), var noga med att se till att
de inte skadar skivans hjul eller karossen.
226)En aluminiumfälg kan skadas av en
draganordning för snö (snökedjor) under
körningen. Vid montering av en
draganordning för snö (snökedjor) på en
aluminiumskiva, se till att ingen del av
draganordningen för snö (snökedjorna) och
monteringen kan bringas i kontakt med
hjulet.
227)När du installerar eller tar bort en
draganordning för snö (snökedjor), se till att
händer och andra delar av din kropp inte
skadas av de vassa kanterna på
fordonskarossen.
228)Montera draganordningen för snö
(snökedjor) endast på bakhjulen och dra åt
dem så hårt som möjligt med ändarna
säkert fastsatta.
271

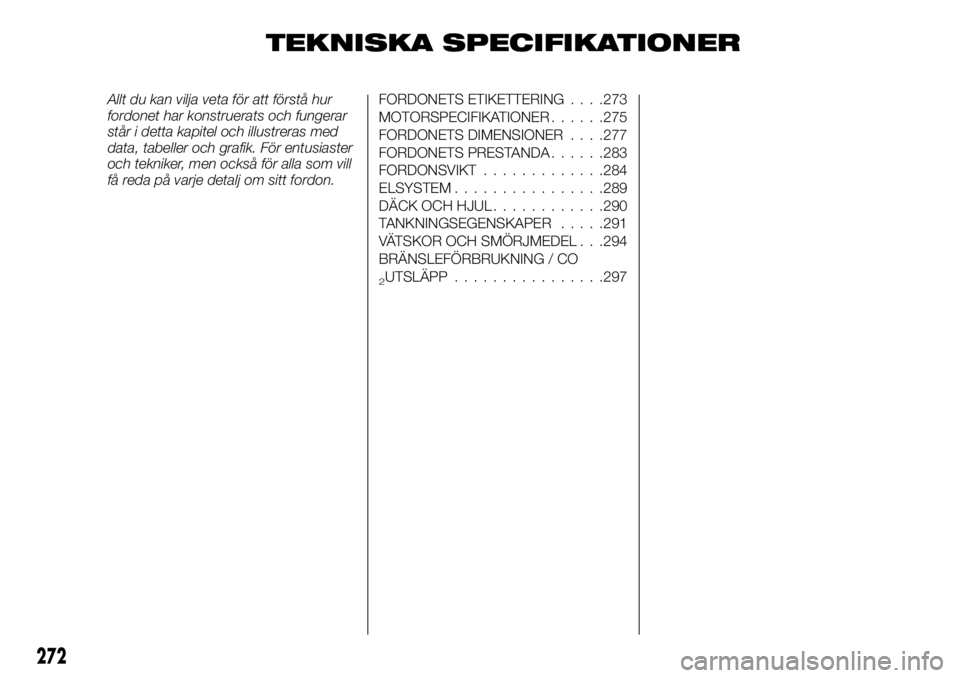

TEKNISKA SPECIFIKATIONER
Allt du kan vilja veta för att förstå hur
fordonet har konstruerats och fungerar
står i detta kapitel och illustreras med
data, tabeller och grafik. För entusiaster
och tekniker, men också för alla som vill
få reda på varje detalj om sitt fordon.FORDONETS ETIKETTERING. . . .273
MOTORSPECIFIKATIONER......275
FORDONETS DIMENSIONER. . . .277
FORDONETS PRESTANDA......283
FORDONSVIKT.............284
ELSYSTEM................289
DÄCK OCH HJUL............290
TANKNINGSEGENSKAPER.....291
VÄTSKOR OCH SMÖRJMEDEL . . .294
BRÄNSLEFÖRBRUKNING / CO
2UTSLÄPP................297
272

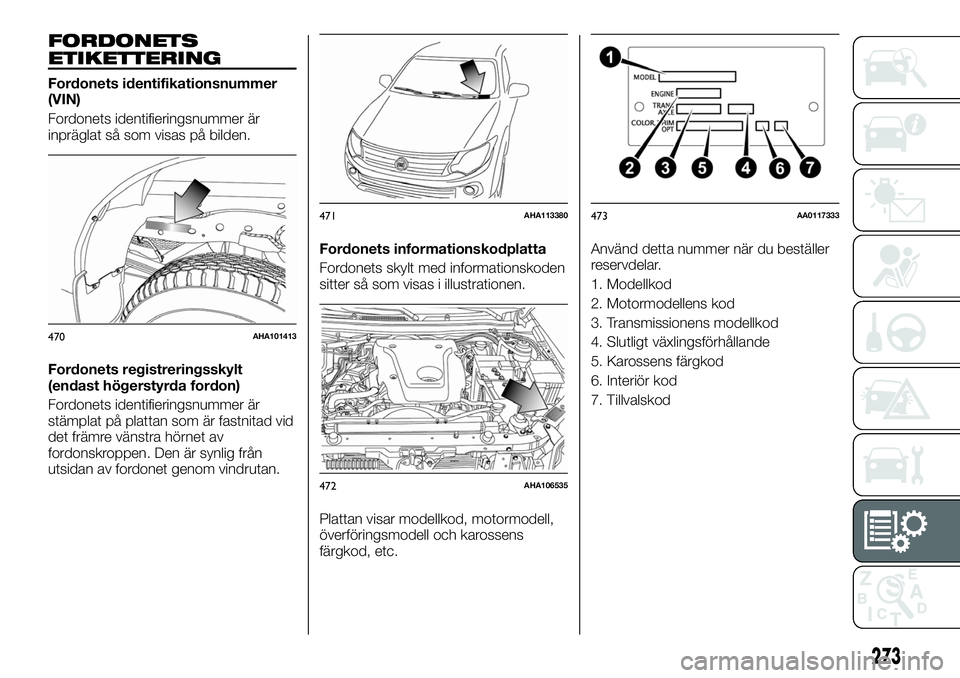

FORDONETS
ETIKETTERING
Fordonets identifikationsnummer
(VIN)
Fordonets identifieringsnummer är
inpräglat så som visas på bilden.
Fordonets registreringsskylt
(endast högerstyrda fordon)
Fordonets identifieringsnummer är
stämplat på plattan som är fastnitad vid
det främre vänstra hörnet av
fordonskroppen. Den är synlig från
utsidan av fordonet genom vindrutan.Fordonets informationskodplatta
Fordonets skylt med informationskoden
sitter så som visas i illustrationen.
Plattan visar modellkod, motormodell,
överföringsmodell och karossens
färgkod, etc.Använd detta nummer när du beställer
reservdelar.
1. Modellkod
2. Motormodellens kod
3. Transmissionens modellkod
4. Slutligt växlingsförhållande
5. Karossens färgkod
6. Interiör kod
7. Tillvalskod
470AHA101413
471AHA113380
472AHA106535
473AA0117333
273

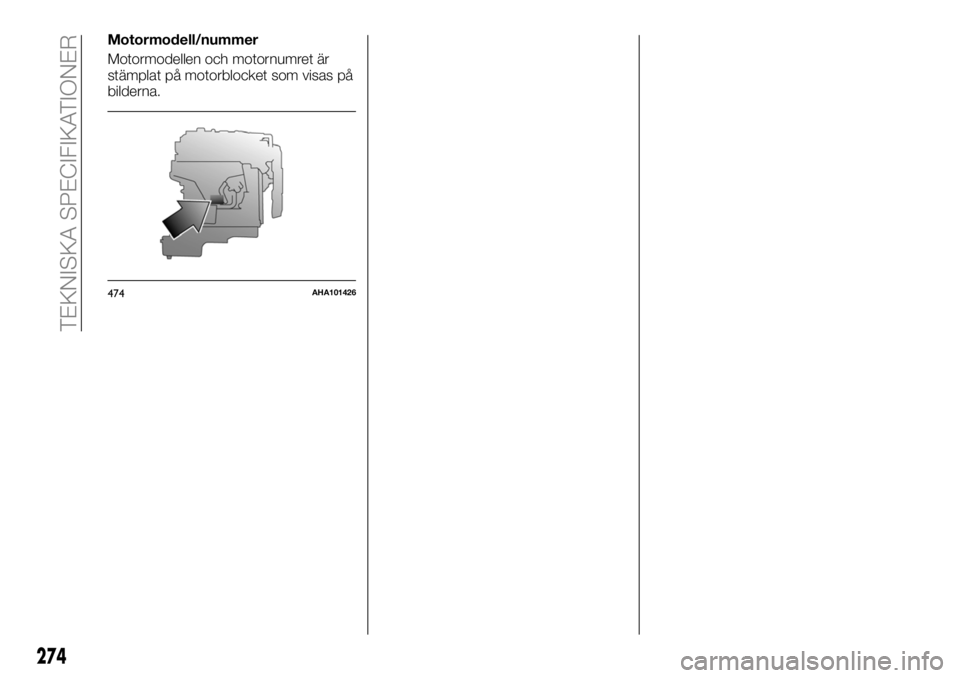

Motormodell/nummer
Motormodellen och motornumret är
stämplat på motorblocket som visas på
bilderna.
474AHA101426
274
TEKNISKA SPECIFIKATIONER

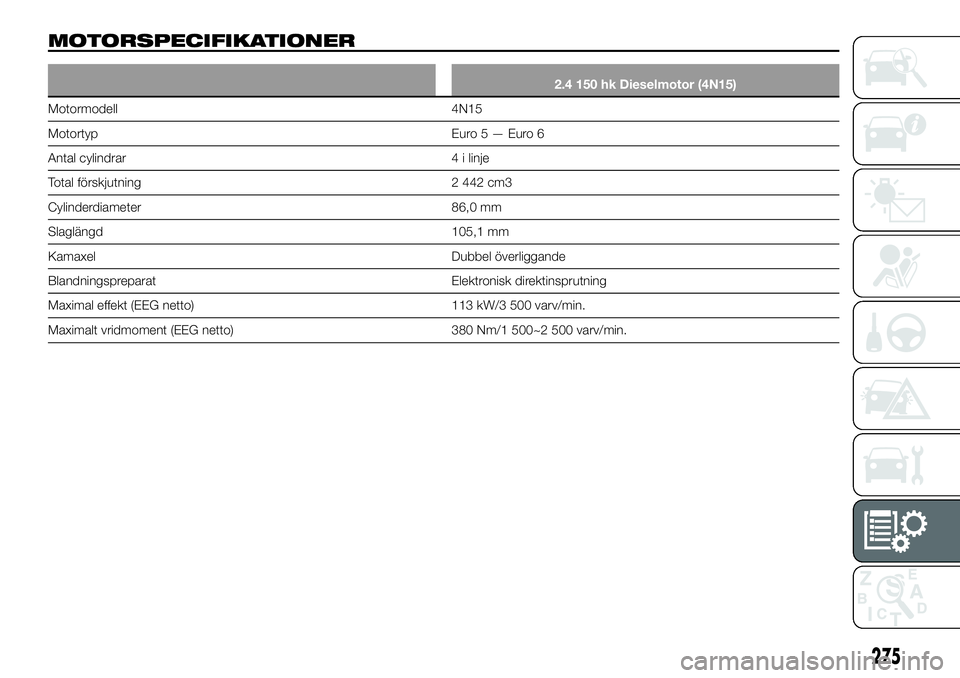

MOTORSPECIFIKATIONER
2.4 150 hk Dieselmotor (4N15)
Motormodell 4N15
Motortyp Euro5—Euro6
Antal cylindrar 4 i linje
Total förskjutning 2 442 cm3
Cylinderdiameter 86,0 mm
Slaglängd 105,1 mm
Kamaxel Dubbel överliggande
Blandningspreparat Elektronisk direktinsprutning
Maximal effekt (EEG netto) 113 kW/3 500 varv/min.
Maximalt vridmoment (EEG netto) 380 Nm/1 500~2 500 varv/min.
275

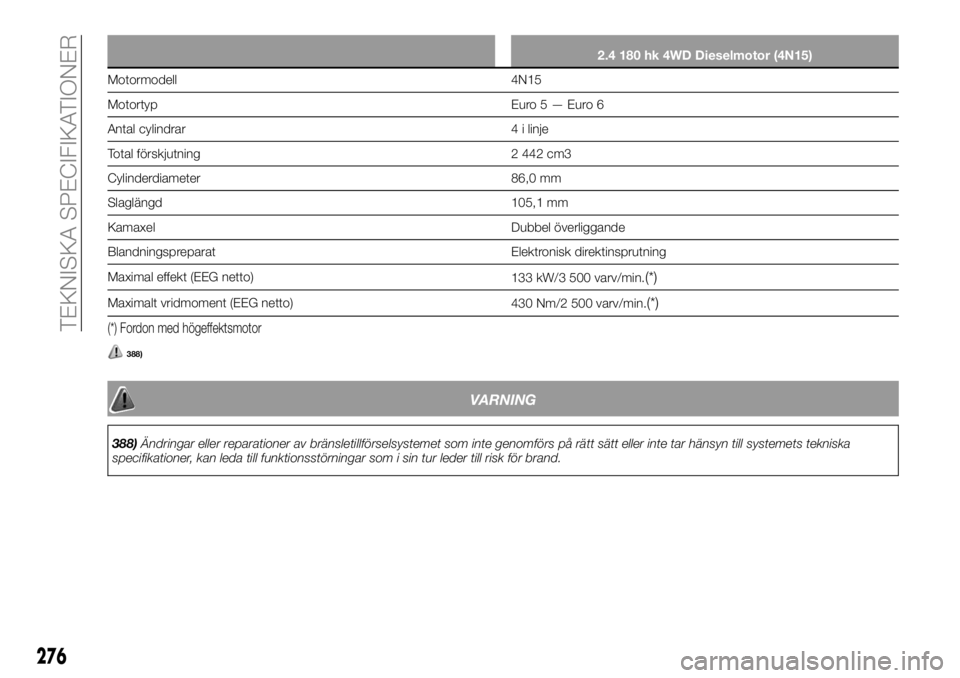

2.4 180 hk 4WD Dieselmotor (4N15)
Motormodell 4N15
Motortyp Euro5—Euro6
Antal cylindrar 4 i linje
Total förskjutning 2 442 cm3
Cylinderdiameter 86,0 mm
Slaglängd 105,1 mm
Kamaxel Dubbel överliggande
Blandningspreparat Elektronisk direktinsprutning
Maximal effekt (EEG netto)
133 kW/3 500 varv/min.
(*)
Maximalt vridmoment (EEG netto)
430 Nm/2 500 varv/min.(*)
(*) Fordon med högeffektsmotor
388)
VARNING
388)Ändringar eller reparationer av bränsletillförselsystemet som inte genomförs på rätt sätt eller inte tar hänsyn till systemets tekniska
specifikationer, kan leda till funktionsstörningar som i sin tur leder till risk för brand.
276
TEKNISKA SPECIFIKATIONER

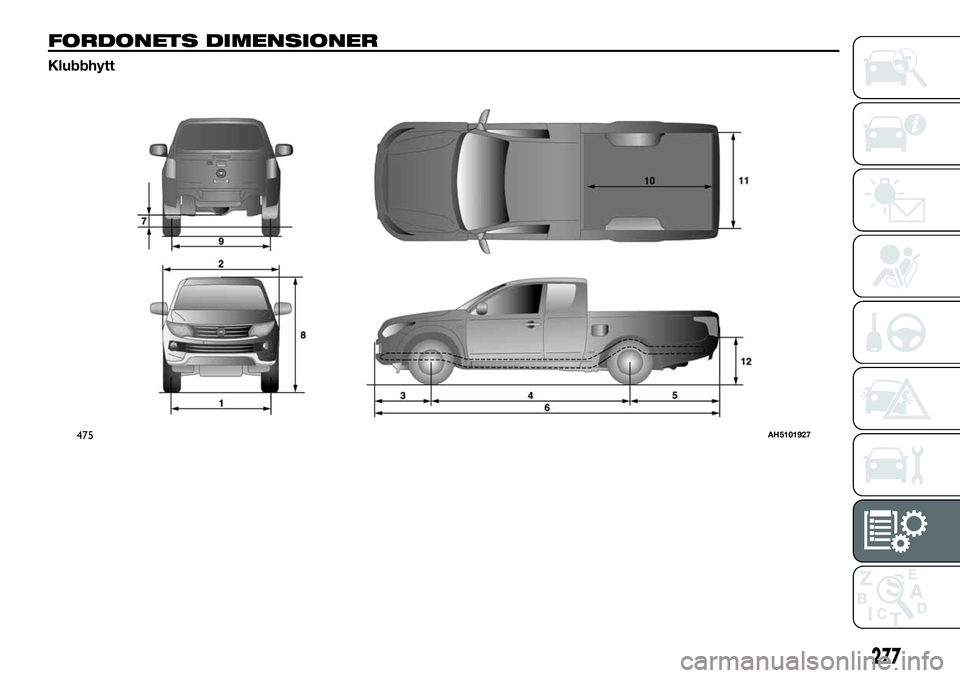

FORDONETS DIMENSIONER
Klubbhytt
475AH5101927
277

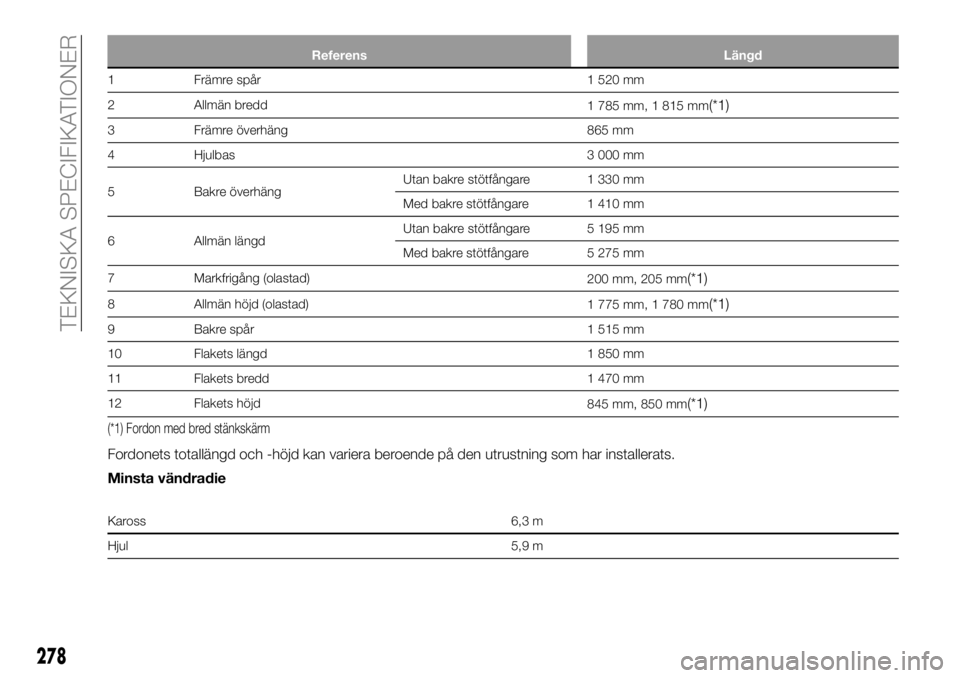

Referens Längd
1 Främre spår 1 520 mm
2 Allmän bredd
1 785 mm, 1 815 mm
(*1)
3 Främre överhäng 865 mm
4 Hjulbas 3 000 mm
5 Bakre överhängUtan bakre stötfångare 1 330 mm
Med bakre stötfångare 1 410 mm
6 Allmän längdUtan bakre stötfångare 5 195 mm
Med bakre stötfångare 5 275 mm
7 Markfrigång (olastad)
200 mm, 205 mm
(*1)
8 Allmän höjd (olastad)
1 775 mm, 1 780 mm(*1)
9 Bakre spår 1 515 mm
10 Flakets längd 1 850 mm
11 Flakets bredd 1 470 mm
12 Flakets höjd
845 mm, 850 mm
(*1)
(*1) Fordon med bred stänkskärm
Fordonets totallängd och -höjd kan variera beroende på den utrustning som har installerats.
Minsta vändradie
Kaross 6,3 m
Hjul 5,9 m
278
