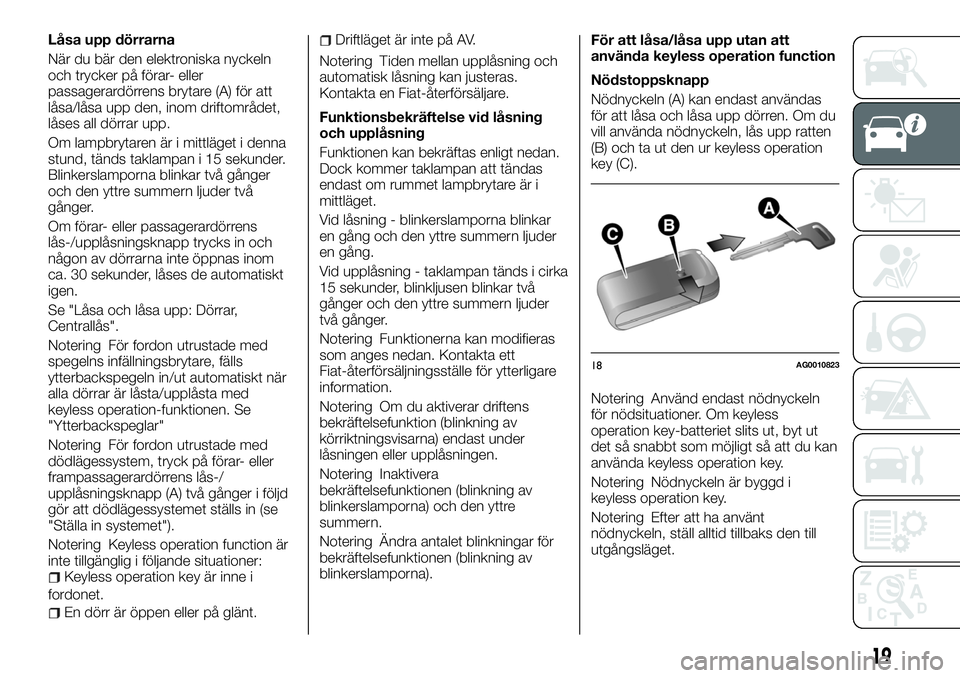

Låsa upp dörrarna
När du bär den elektroniska nyckeln
och trycker på förar- eller
passagerardörrens brytare (A) för att
låsa/låsa upp den, inom driftområdet,
låses all dörrar upp.
Om lampbrytaren är i mittläget i denna
stund, tänds taklampan i 15 sekunder.
Blinkerslamporna blinkar två gånger
och den yttre summern ljuder två
gånger.
Om förar- eller passagerardörrens
lås-/upplåsningsknapp trycks in och
någon av dörrarna inte öppnas inom
ca. 30 sekunder, låses de automatiskt
igen.
Se "Låsa och låsa upp: Dörrar,
Centrallås".
Notering För fordon utrustade med
spegelns infällningsbrytare, fälls
ytterbackspegeln in/ut automatiskt när
alla dörrar är låsta/upplåsta med
keyless operation-funktionen. Se
"Ytterbackspeglar"
Notering För fordon utrustade med
dödlägessystem, tryck på förar- eller
frampassagerardörrens lås-/
upplåsningsknapp (A) två gånger i följd
gör att dödlägessystemet ställs in (se
"Ställa in systemet").
Notering Keyless operation function är
inte tillgänglig i följande situationer:
Keyless operation key är inne i
fordonet.
En dörr är öppen eller på glänt.
Driftläget är inte på AV.
Notering Tiden mellan upplåsning och
automatisk låsning kan justeras.
Kontakta en Fiat-återförsäljare.
Funktionsbekräftelse vid låsning
och upplåsning
Funktionen kan bekräftas enligt nedan.
Dock kommer taklampan att tändas
endast om rummet lampbrytare är i
mittläget.
Vid låsning - blinkerslamporna blinkar
en gång och den yttre summern ljuder
en gång.
Vid upplåsning - taklampan tänds i cirka
15 sekunder, blinkljusen blinkar två
gånger och den yttre summern ljuder
två gånger.
Notering Funktionerna kan modifieras
som anges nedan. Kontakta ett
Fiat-återförsäljningsställe för ytterligare
information.
Notering Om du aktiverar driftens
bekräftelsefunktion (blinkning av
körriktningsvisarna) endast under
låsningen eller upplåsningen.
Notering Inaktivera
bekräftelsefunktionen (blinkning av
blinkerslamporna) och den yttre
summern.
Notering Ändra antalet blinkningar för
bekräftelsefunktionen (blinkning av
blinkerslamporna).För att låsa/låsa upp utan att
använda keyless operation function
Nödstoppsknapp
Nödnyckeln (A) kan endast användas
för att låsa och låsa upp dörren. Om du
vill använda nödnyckeln, lås upp ratten
(B) och ta ut den ur keyless operation
key (C).
Notering Använd endast nödnyckeln
för nödsituationer. Om keyless
operation key-batteriet slits ut, byt ut
det så snabbt som möjligt så att du kan
använda keyless operation key.
Notering Nödnyckeln är byggd i
keyless operation key.
Notering Efter att ha använt
nödnyckeln, ställ alltid tillbaks den till
utgångsläget.
18AG0010823
19

Låsa och låsa upp dörren
Vrid nödnyckeln i riktning framåt för att
låsa dörren och vrid den bakåt för att
låsa upp dörren. Se även "Låsa och
låsa upp: Dörrar".
1 — Lås
2 — Låsa upp
Dödlägessystemets funktion
För fordon utrustade med
dödlägessystem, går det att ställa in
dödlägessystemet med förarens eller
frampassagerarens lås-/
upplåsningsknapp. Se
"Dödlägessystem".
19AHA105440
20
LÄR KÄNNA DITT FORDON

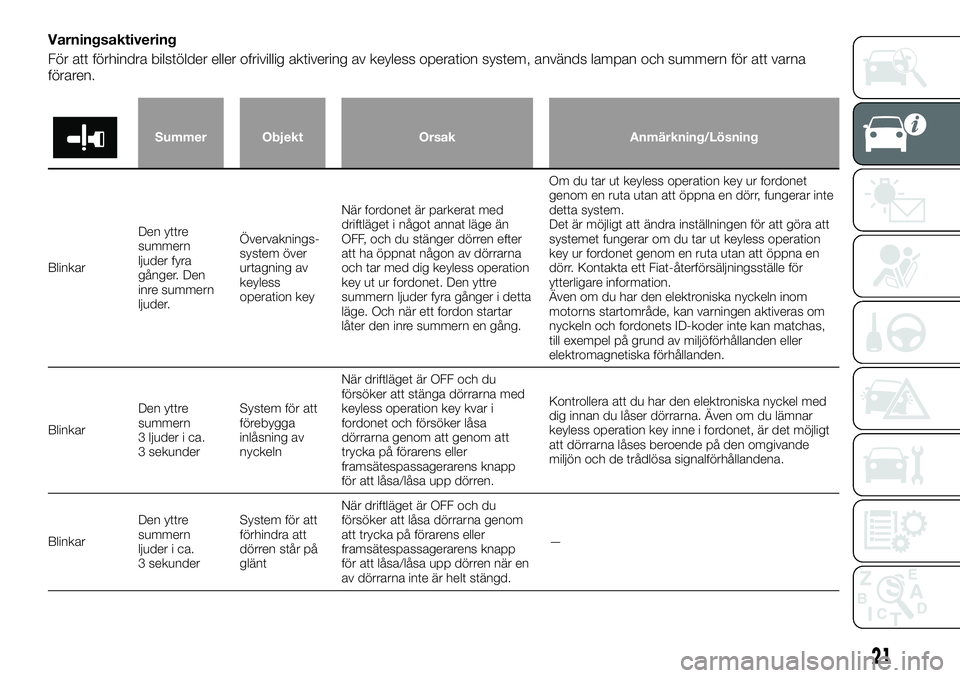

Varningsaktivering
För att förhindra bilstölder eller ofrivillig aktivering av keyless operation system, används lampan och summern för att varna
föraren.
Summer Objekt Orsak Anmärkning/Lösning
BlinkarDen yttre
summern
ljuder fyra
gånger. Den
inre summern
ljuder.Övervaknings-
system över
urtagning av
keyless
operation keyNär fordonet är parkerat med
driftläget i något annat läge än
OFF, och du stänger dörren efter
att ha öppnat någon av dörrarna
och tar med dig keyless operation
key ut ur fordonet. Den yttre
summern ljuder fyra gånger i detta
läge. Och när ett fordon startar
låter den inre summern en gång.Om du tar ut keyless operation key ur fordonet
genom en ruta utan att öppna en dörr, fungerar inte
detta system.
Det är möjligt att ändra inställningen för att göra att
systemet fungerar om du tar ut keyless operation
key ur fordonet genom en ruta utan att öppna en
dörr. Kontakta ett Fiat-återförsäljningsställe för
ytterligare information.
Även om du har den elektroniska nyckeln inom
motorns startområde, kan varningen aktiveras om
nyckeln och fordonets ID-koder inte kan matchas,
till exempel på grund av miljöförhållanden eller
elektromagnetiska förhållanden.
BlinkarDen yttre
summern
3 ljuder i ca.
3 sekunderSystem för att
förebygga
inlåsning av
nyckelnNär driftläget är OFF och du
försöker att stänga dörrarna med
keyless operation key kvar i
fordonet och försöker låsa
dörrarna genom att genom att
trycka på förarens eller
framsätespassagerarens knapp
för att låsa/låsa upp dörren.Kontrollera att du har den elektroniska nyckel med
dig innan du låser dörrarna. Även om du lämnar
keyless operation key inne i fordonet, är det möjligt
att dörrarna låses beroende på den omgivande
miljön och de trådlösa signalförhållandena.
BlinkarDen yttre
summern
ljuder i ca.
3 sekunderSystem för att
förhindra att
dörren står på
gläntNär driftläget är OFF och du
försöker att låsa dörrarna genom
att trycka på förarens eller
framsätespassagerarens knapp
för att låsa/låsa upp dörren när en
av dörrarna inte är helt stängd.—
21

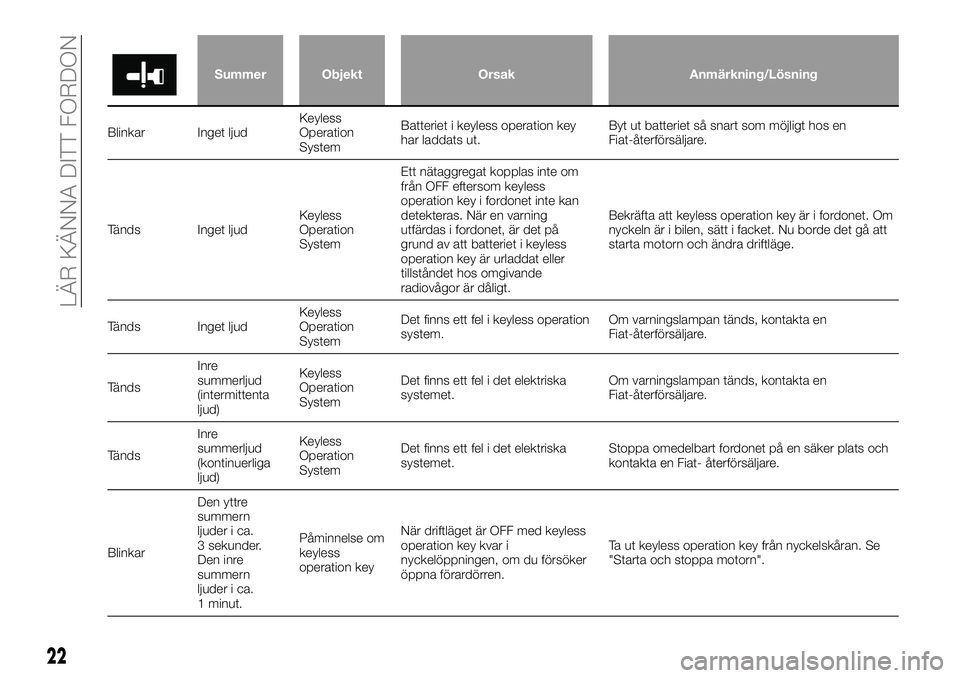

Summer Objekt Orsak Anmärkning/Lösning
Blinkar Inget ljudKeyless
Operation
SystemBatteriet i keyless operation key
har laddats ut.Byt ut batteriet så snart som möjligt hos en
Fiat-återförsäljare.
Tänds Inget ljudKeyless
Operation
SystemEtt nätaggregat kopplas inte om
från OFF eftersom keyless
operation key i fordonet inte kan
detekteras. När en varning
utfärdas i fordonet, är det på
grund av att batteriet i keyless
operation key är urladdat eller
tillståndet hos omgivande
radiovågor är dåligt.Bekräfta att keyless operation key är i fordonet. Om
nyckeln är i bilen, sätt i facket. Nu borde det gå att
starta motorn och ändra driftläge.
Tänds Inget ljudKeyless
Operation
SystemDet finns ett fel i keyless operation
system.Om varningslampan tänds, kontakta en
Fiat-återförsäljare.
TändsInre
summerljud
(intermittenta
ljud)Keyless
Operation
SystemDet finns ett fel i det elektriska
systemet.Om varningslampan tänds, kontakta en
Fiat-återförsäljare.
TändsInre
summerljud
(kontinuerliga
ljud)Keyless
Operation
SystemDet finns ett fel i det elektriska
systemet.Stoppa omedelbart fordonet på en säker plats och
kontakta en Fiat- återförsäljare.
BlinkarDen yttre
summern
ljuder i ca.
3 sekunder.
Den inre
summern
ljuder i ca.
1 minut.Påminnelse om
keyless
operation keyNär driftläget är OFF med keyless
operation key kvar i
nyckelöppningen, om du försöker
öppna förardörren.Ta ut keyless operation key från nyckelskåran. Se
"Starta och stoppa motorn".
22
LÄR KÄNNA DITT FORDON

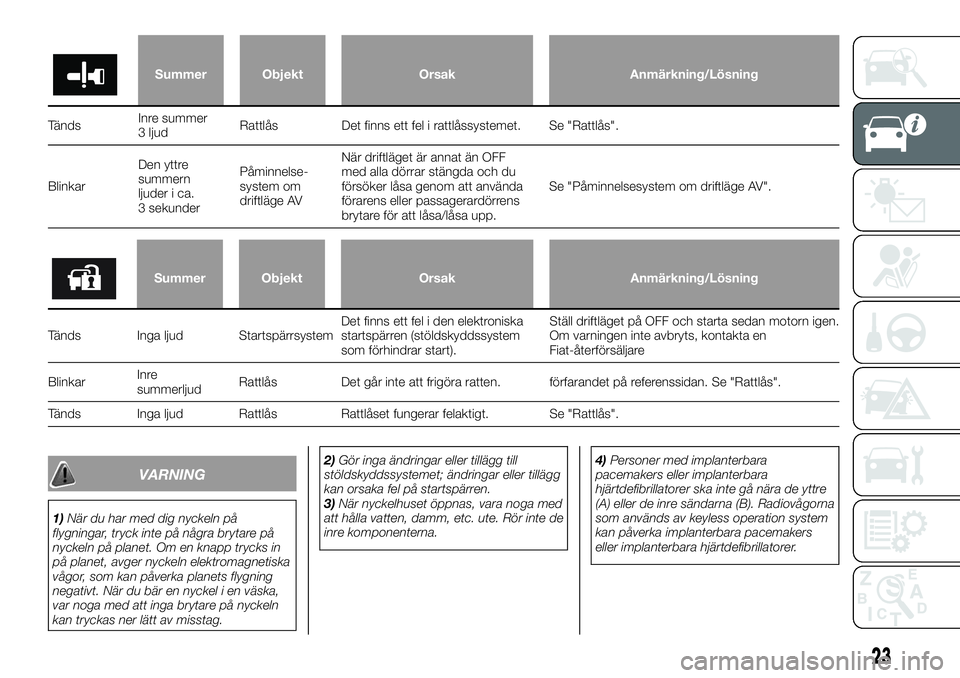

Summer Objekt Orsak Anmärkning/Lösning
TändsInre summer
3 ljudRattlås Det finns ett fel i rattlåssystemet. Se "Rattlås".
BlinkarDen yttre
summern
ljuder i ca.
3 sekunderPåminnelse-
system om
driftläge AVNär driftläget är annat än OFF
med alla dörrar stängda och du
försöker låsa genom att använda
förarens eller passagerardörrens
brytare för att låsa/låsa upp.Se "Påminnelsesystem om driftläge AV".
Summer Objekt Orsak Anmärkning/Lösning
Tänds Inga ljud StartspärrsystemDet finns ett fel i den elektroniska
startspärren (stöldskyddssystem
som förhindrar start).Ställ driftläget på OFF och starta sedan motorn igen.
Om varningen inte avbryts, kontakta en
Fiat-återförsäljare
BlinkarInre
summerljudRattlås Det går inte att frigöra ratten. förfarandet på referenssidan. Se "Rattlås".
Tänds Inga ljud Rattlås Rattlåset fungerar felaktigt. Se "Rattlås".
VARNING
1)När du har med dig nyckeln på
flygningar, tryck inte på några brytare på
nyckeln på planet. Om en knapp trycks in
på planet, avger nyckeln elektromagnetiska
vågor, som kan påverka planets flygning
negativt. När du bär en nyckel i en väska,
var noga med att inga brytare på nyckeln
kan tryckas ner lätt av misstag.2)Gör inga ändringar eller tillägg till
stöldskyddssystemet; ändringar eller tillägg
kan orsaka fel på startspärren.
3)När nyckelhuset öppnas, vara noga med
att hålla vatten, damm, etc. ute. Rör inte de
inre komponenterna.4)Personer med implanterbara
pacemakers eller implanterbara
hjärtdefibrillatorer ska inte gå nära de yttre
(A) eller de inre sändarna (B). Radiovågorna
som används av keyless operation system
kan påverka implanterbara pacemakers
eller implanterbara hjärtdefibrillatorer.
23

5)Vid användning av elektromedicinska
enheter andra än implanterbara
pacemakers eller implanterbara
kardiovaskulära defibrillatorer, kontakta
tillverkaren av den elektromedicinska
enheten i förväg för att avgöra de negativa
effekterna av radiovågorna på enheterna.
Elektriska medicintekniska enheter kan
påverkas av radiovågor.
OBSERVERA!
1)Använda batterier är skadliga för miljön.
Du kan kasta dem antingen i korrekta
behållare som anges i lag eller genom att ta
med dem till en Fiat-återförsäljare som
kommer att bortskaffa dem åt dig.
TÄNDLÅS
(vissa modeller)
LÅS
Motorn stoppas och ratten låses.
Nyckeln kan bara sättas in och tas bort
i detta läge.
ACC
Motorn stoppas, men ljudsystemet och
andra elektriska apparater kan
manövreras.
PÅ
Alla fordonets elektriska anordningar
kan manövreras.
START
Startmotorn fungerar. När motorn har
startat, släpp upp nyckeln och den
återgår automatiskt till läge "ON".Notering Om ditt fordon är utrustat
med en elektronisk startspärr. För att
starta motorn, måste ID-koden som
transpondern inuti nyckeln skickar
matcha en registrerad kod i
startspärrens minne. Se "Elektronisk
startspärr (stöldskydd i startsystemet)".
Att ta bort nyckeln
För fordon utrustade med M/T, när du
tar ut nyckeln, ska du först ställa
växelspaken på "ACC" och hålla den
intryckt tills den vridits till "LOCK", och
därefter ta bort den.
För fordon utrustade med A/T, när du
tar bort nyckeln, ska du först ställa
växelspaken på "P" (parkering) och
trycka på knappen till "ACC" och hålla
den intryckt tills den vridits till "LOCK",
och därefter ta bort den.
6) 7) 8) 9) 10)
1) 2) 3)
22AG0004466
23AHA103488
24
LÄR KÄNNA DITT FORDON

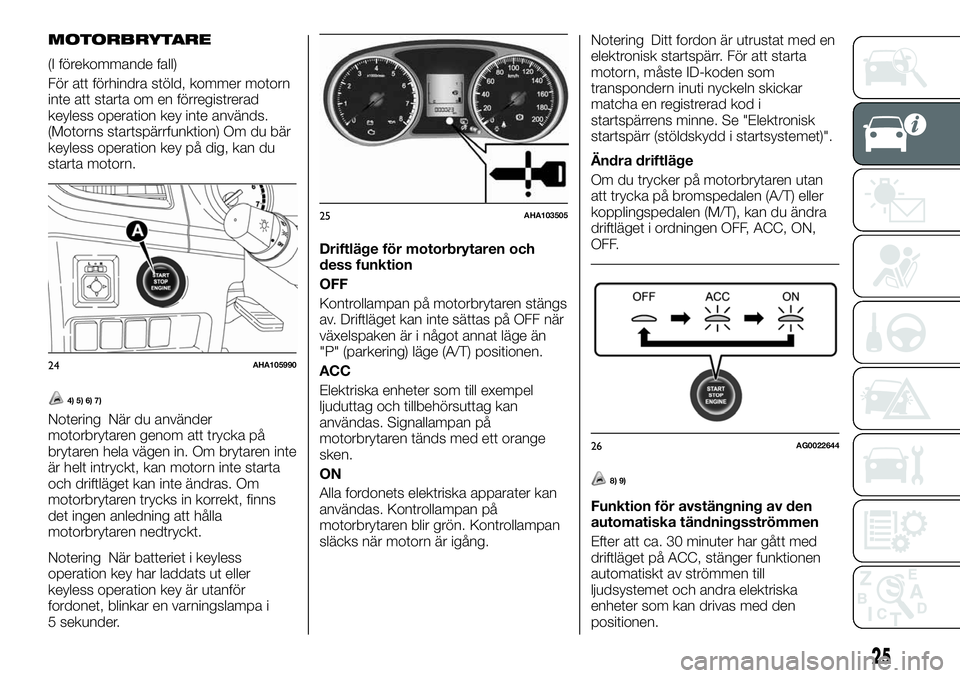

MOTORBRYTARE
(I förekommande fall)
För att förhindra stöld, kommer motorn
inte att starta om en förregistrerad
keyless operation key inte används.
(Motorns startspärrfunktion) Om du bär
keyless operation key på dig, kan du
starta motorn.
4) 5) 6) 7)
Notering När du använder
motorbrytaren genom att trycka på
brytaren hela vägen in. Om brytaren inte
är helt intryckt, kan motorn inte starta
och driftläget kan inte ändras. Om
motorbrytaren trycks in korrekt, finns
det ingen anledning att hålla
motorbrytaren nedtryckt.
Notering När batteriet i keyless
operation key har laddats ut eller
keyless operation key är utanför
fordonet, blinkar en varningslampa i
5 sekunder.Driftläge för motorbrytaren och
dess funktion
OFF
Kontrollampan på motorbrytaren stängs
av. Driftläget kan inte sättas på OFF när
växelspaken är i något annat läge än
"P" (parkering) läge (A/T) positionen.
ACC
Elektriska enheter som till exempel
ljuduttag och tillbehörsuttag kan
användas. Signallampan på
motorbrytaren tänds med ett orange
sken.
ON
Alla fordonets elektriska apparater kan
användas. Kontrollampan på
motorbrytaren blir grön. Kontrollampan
släcks när motorn är igång.Notering Ditt fordon är utrustat med en
elektronisk startspärr. För att starta
motorn, måste ID-koden som
transpondern inuti nyckeln skickar
matcha en registrerad kod i
startspärrens minne. Se "Elektronisk
startspärr (stöldskydd i startsystemet)".
Ändra driftläge
Om du trycker på motorbrytaren utan
att trycka på bromspedalen (A/T) eller
kopplingspedalen (M/T), kan du ändra
driftläget i ordningen OFF, ACC, ON,
OFF.
8) 9)
Funktion för avstängning av den
automatiska tändningsströmmen
Efter att ca. 30 minuter har gått med
driftläget på ACC, stänger funktionen
automatiskt av strömmen till
ljudsystemet och andra elektriska
enheter som kan drivas med den
positionen.
24AHA105990
25AHA103505
26AG0022644
25

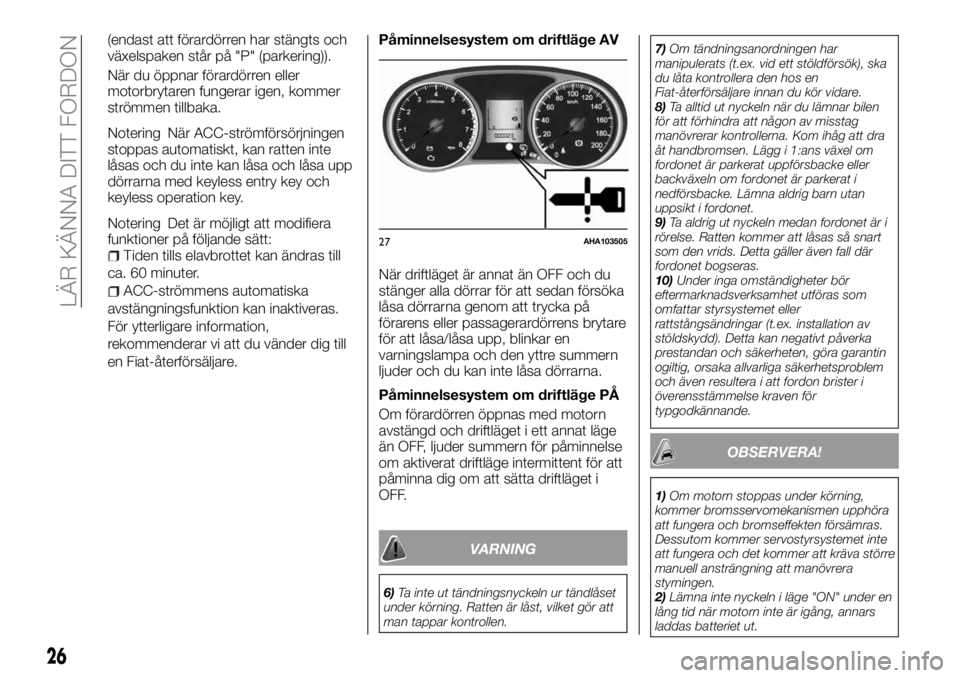

(endast att förardörren har stängts och
växelspaken står på "P" (parkering)).
När du öppnar förardörren eller
motorbrytaren fungerar igen, kommer
strömmen tillbaka.
Notering När ACC-strömförsörjningen
stoppas automatiskt, kan ratten inte
låsas och du inte kan låsa och låsa upp
dörrarna med keyless entry key och
keyless operation key.
Notering Det är möjligt att modifiera
funktioner på följande sätt:
Tiden tills elavbrottet kan ändras till
ca. 60 minuter.
ACC-strömmens automatiska
avstängningsfunktion kan inaktiveras.
För ytterligare information,
rekommenderar vi att du vänder dig till
en Fiat-återförsäljare.
Påminnelsesystem om driftläge AV
När driftläget är annat än OFF och du
stänger alla dörrar för att sedan försöka
låsa dörrarna genom att trycka på
förarens eller passagerardörrens brytare
för att låsa/låsa upp, blinkar en
varningslampa och den yttre summern
ljuder och du kan inte låsa dörrarna.
Påminnelsesystem om driftläge PÅ
Om förardörren öppnas med motorn
avstängd och driftläget i ett annat läge
än OFF, ljuder summern för påminnelse
om aktiverat driftläge intermittent för att
påminna dig om att sätta driftläget i
OFF.
VARNING
6)Ta inte ut tändningsnyckeln ur tändlåset
under körning. Ratten är låst, vilket gör att
man tappar kontrollen.7)Om tändningsanordningen har
manipulerats (t.ex. vid ett stöldförsök), ska
du låta kontrollera den hos en
Fiat-återförsäljare innan du kör vidare.
8)Ta alltid ut nyckeln när du lämnar bilen
för att förhindra att någon av misstag
manövrerar kontrollerna. Kom ihåg att dra
åt handbromsen. Lägg i 1:ans växel om
fordonet är parkerat uppförsbacke eller
backväxeln om fordonet är parkerat i
nedförsbacke. Lämna aldrig barn utan
uppsikt i fordonet.
9)Ta aldrig ut nyckeln medan fordonet är i
rörelse. Ratten kommer att låsas så snart
som den vrids. Detta gäller även fall där
fordonet bogseras.
10)Under inga omständigheter bör
eftermarknadsverksamhet utföras som
omfattar styrsystemet eller
rattstångsändringar (t.ex. installation av
stöldskydd). Detta kan negativt påverka
prestandan och säkerheten, göra garantin
ogiltig, orsaka allvarliga säkerhetsproblem
och även resultera i att fordon brister i
överensstämmelse kraven för
typgodkännande.
OBSERVERA!
1)Om motorn stoppas under körning,
kommer bromsservomekanismen upphöra
att fungera och bromseffekten försämras.
Dessutom kommer servostyrsystemet inte
att fungera och det kommer att kräva större
manuell ansträngning att manövrera
styrningen.
2)Lämna inte nyckeln i läge "ON" under en
lång tid när motorn inte är igång, annars
laddas batteriet ut.
27AHA103505
26
LÄR KÄNNA DITT FORDON

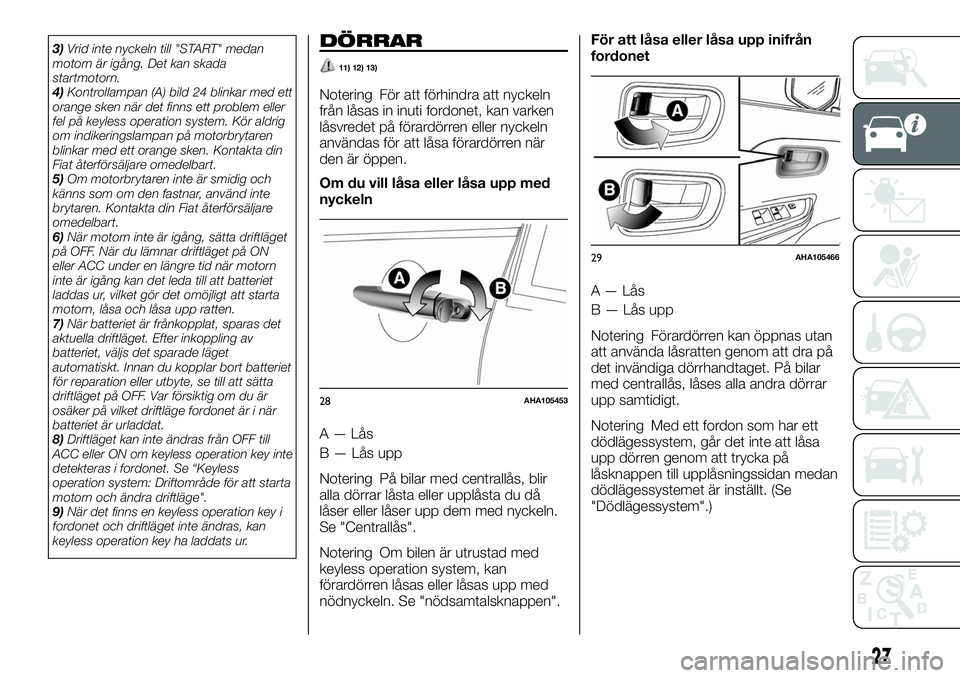

3)Vrid inte nyckeln till "START" medan
motorn är igång. Det kan skada
startmotorn.
4)Kontrollampan (A) bild 24 blinkar med ett
orange sken när det finns ett problem eller
fel på keyless operation system. Kör aldrig
om indikeringslampan på motorbrytaren
blinkar med ett orange sken. Kontakta din
Fiat återförsäljare omedelbart.
5)Om motorbrytaren inte är smidig och
känns som om den fastnar, använd inte
brytaren. Kontakta din Fiat återförsäljare
omedelbart.
6)När motorn inte är igång, sätta driftläget
på OFF. När du lämnar driftläget på ON
eller ACC under en längre tid när motorn
inte är igång kan det leda till att batteriet
laddas ur, vilket gör det omöjligt att starta
motorn, låsa och låsa upp ratten.
7)När batteriet är frånkopplat, sparas det
aktuella driftläget. Efter inkoppling av
batteriet, väljs det sparade läget
automatiskt. Innan du kopplar bort batteriet
för reparation eller utbyte, se till att sätta
driftläget på OFF. Var försiktig om du är
osäker på vilket driftläge fordonet är i när
batteriet är urladdat.
8)Driftläget kan inte ändras från OFF till
ACC eller ON om keyless operation key inte
detekteras i fordonet. Se “Keyless
operation system: Driftområde för att starta
motorn och ändra driftläge".
9)När det finns en keyless operation key i
fordonet och driftläget inte ändras, kan
keyless operation key ha laddats ur.DÖRRAR
11) 12) 13)
Notering För att förhindra att nyckeln
från låsas in inuti fordonet, kan varken
låsvredet på förardörren eller nyckeln
användas för att låsa förardörren när
den är öppen.
Om du vill låsa eller låsa upp med
nyckeln
A — Lås
B — Lås upp
Notering På bilar med centrallås, blir
alla dörrar låsta eller upplåsta du då
låser eller låser upp dem med nyckeln.
Se "Centrallås".
Notering Om bilen är utrustad med
keyless operation system, kan
förardörren låsas eller låsas upp med
nödnyckeln. Se "nödsamtalsknappen".För att låsa eller låsa upp inifrån
fordonet
A — Lås
B — Lås upp
Notering Förardörren kan öppnas utan
att använda låsratten genom att dra på
det invändiga dörrhandtaget. På bilar
med centrallås, låses alla andra dörrar
upp samtidigt.
Notering Med ett fordon som har ett
dödlägessystem, går det inte att låsa
upp dörren genom att trycka på
låsknappen till upplåsningssidan medan
dödlägessystemet är inställt. (Se
"Dödlägessystem".)
28AHA105453
29AHA105466
27

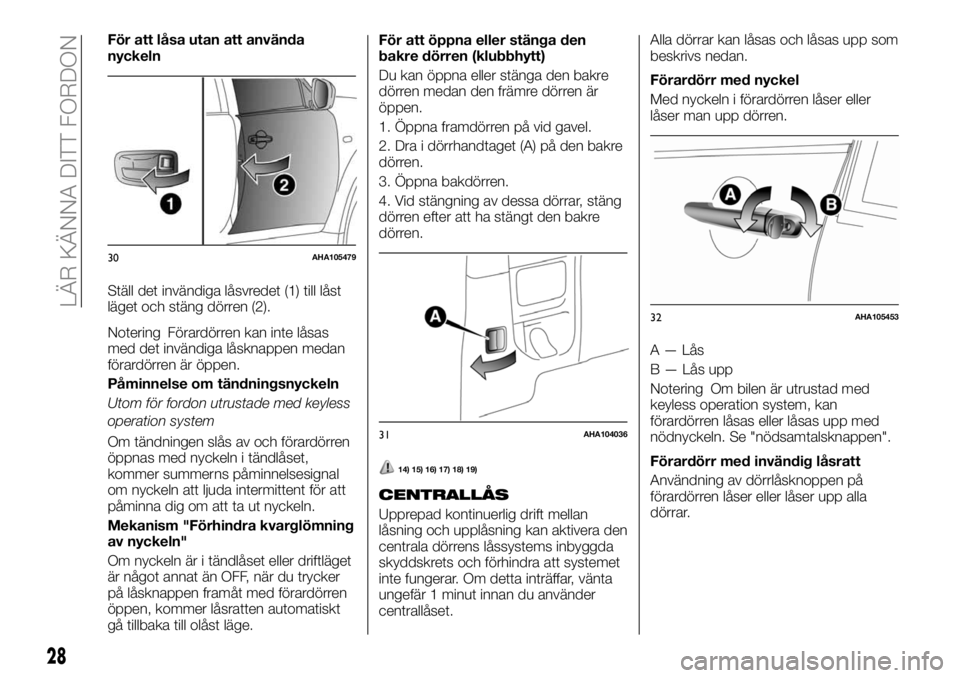

För att låsa utan att använda
nyckeln
Ställ det invändiga låsvredet (1) till låst
läget och stäng dörren (2).
Notering Förardörren kan inte låsas
med det invändiga låsknappen medan
förardörren är öppen.
Påminnelse om tändningsnyckeln
Utom för fordon utrustade med keyless
operation system
Om tändningen slås av och förardörren
öppnas med nyckeln i tändlåset,
kommer summerns påminnelsesignal
om nyckeln att ljuda intermittent för att
påminna dig om att ta ut nyckeln.
Mekanism "Förhindra kvarglömning
av nyckeln"
Om nyckeln är i tändlåset eller driftläget
är något annat än OFF, när du trycker
på låsknappen framåt med förardörren
öppen, kommer låsratten automatiskt
gå tillbaka till olåst läge.För att öppna eller stänga den
bakre dörren (klubbhytt)
Du kan öppna eller stänga den bakre
dörren medan den främre dörren är
öppen.
1. Öppna framdörren på vid gavel.
2. Dra i dörrhandtaget (A) på den bakre
dörren.
3. Öppna bakdörren.
4. Vid stängning av dessa dörrar, stäng
dörren efter att ha stängt den bakre
dörren.
14) 15) 16) 17) 18) 19)
CENTRALLÅS
Upprepad kontinuerlig drift mellan
låsning och upplåsning kan aktivera den
centrala dörrens låssystems inbyggda
skyddskrets och förhindra att systemet
inte fungerar. Om detta inträffar, vänta
ungefär 1 minut innan du använder
centrallåset.Alla dörrar kan låsas och låsas upp som
beskrivs nedan.
Förardörr med nyckel
Med nyckeln i förardörren låser eller
låser man upp dörren.
A — Lås
B — Lås upp
Notering Om bilen är utrustad med
keyless operation system, kan
förardörren låsas eller låsas upp med
nödnyckeln. Se "nödsamtalsknappen".
Förardörr med invändig låsratt
Användning av dörrlåsknoppen på
förardörren låser eller låser upp alla
dörrar.
30AHA105479
31AHA104036
32AHA105453
28
LÄR KÄNNA DITT FORDON
