Maximaal toelaatbaar trekgewicht
met rem en maximaal toelaatbare
kogeldruk
Overschrijd nooit het maximaal
toelaatbare trekgewicht met rem en de
maximaal toelaatbare kogeldruk, zoals
opgegeven in de specificaties.
(Raadpleeg "Voertuiggewicht")
Als u een aanhangwagen trekt op een
hoogte van 1.000 m boven zeeniveau,
verlaag dan uw gewicht met 10% van
het bruto combinatiegewicht voor
iedere 1.000 m boven zeeniveau,
aangezien het motorvermogen daalt
door de afname in atmosferische druk.
Montagespecificaties trekstang
Zie de volgende tabel voor de
bevestigingspunten (A) van de
trekstang.
Enkele
cabineAnderhalve
cabineDubbele
cabine
1 30mm 30mm 30mm
2 55mm 55mm 55mm
3 60mm 60mm 60mm
4 810 mm 925 mm 925 mm
5 19,5 mm 19,5 mm 19,5 mm
6 47,5 mm 47,5 mm 47,5 mm
7 88mm 88mm 88mm
8 184 mm148 mm
(1)184 mm(2)
148 mm(1)184 mm(2)
(1) Voertuigen zonder heavy duty-vering
(2) Voertuigen met heavy duty-vering
Enkele
cabineAnderhalve
cabineDubbele
cabine
9 494 mm494 —
544 mm
546 mm
(3)
494 —
534 mm
505 —
536 mm
(4)
10 895 mm 1.010 mm 1.010 mm
11 1.367 mm 1.482 mm 1.482 mm
12 502,5 mm 502,5 mm 502,5 mm
13 541 mm 541 mm 541 mm
(3) Voertuigen met banden van 17 inch
(4) 2WD-voertuigen met 245/70R16-banden,
4WD-voertuigen met banden van 17 inch
Onderdeel 9: bij totale onbeladen
massa.
Opmerking De waarden onder
onderdeel 9 zijn van toepassing op
onbeladen voertuigen. De waarde kan
variëren, afhankelijk van de
bandenmaat, optionele uitrustingen en
ophangingsomstandigheden.
Adviezen voor de besturing
Laat voordat u een zware
aanhangwagen trekt, onderhoud aan
uw voertuig verrichten en let daarbij
vooral op de toestand van de
afstemming van de motor, de toestand
van de remmen, het stuur en de
banden.
146AHA114459
147AHA114462
84
KENNISMAKING MET HET VOERTUIG
Page 108 of 332
INDICATIE- EN WAARSCHUWINGSLAMPJES
1. Indicatielampje mistkoplampen* 2. Indicatielampjes richtingaanwijzers/alarmknipperlichten 3. Indicatielampje grootlicht
4. Indicatielampje Start&Stop* 5. Indicatielampje rijstrookwaarschuwing (LDW) stand-by waarschuwingslampje (groen)* —
Rijstrookwaarschuwing (LDW) lamp (geel)* 6. Indicatielampje positielichten* 7. Indicatielampje rijstrookwaarschuwing (LDW)
AAN* 8. Indicatielampje mistachterlichten* 9. Indicatielampje cruise control* 10. Waarschuwingslampje dieselroetfilter (DPF)*
11. Indicatielampje dieselvoorverwarming 12. Waarschuwingslampje lading 13. Waarschuwingslampje motor controleren
14. Indicatielampje brandstoffilter 15. Waarschuwingslampje vloeistoftemperatuur automatische versnellingsbak (voertuigen
met automatische versnellingsbak). 16. Waarschuwingslampje oliedruk 17. Indicatielampje Start&Stop OFF*
18. Waarschuwingslampje peil ruitensproeiervloeistof* 19. Multi-informatiedisplay 20. Raadpleeg voor nadere informatie
"Activering waarschuwingen" (indien aanwezig) 21. Raadpleeg voor nadere informatie "Activering waarschuwingen" (indien
aanwezig) 22. Waarschuwingslampje portier open 23. Herinnering/waarschuwingslampje veiligheidsgordel
24. Waarschuwingslampje antiblokkeersysteem (ABS) 25. Indicatielampje Elektronische stabiliteitsregeling (ESC)
26. Indicatielampje Elektronische stabiliteitsregeling (ESC) UIT 27. Waarschuwingslampje aanvullend veiligheidssysteem (SRS)
28. Waarschuwingslampje rem 29. Indicatielampje achterste differentieelslot* 30. Indicatielampjes 2WD-/4WD-besturing*
194AH1100948
106
KENNISMAKING MET HET INSTRUMENTENPANEEL
Page 109 of 332

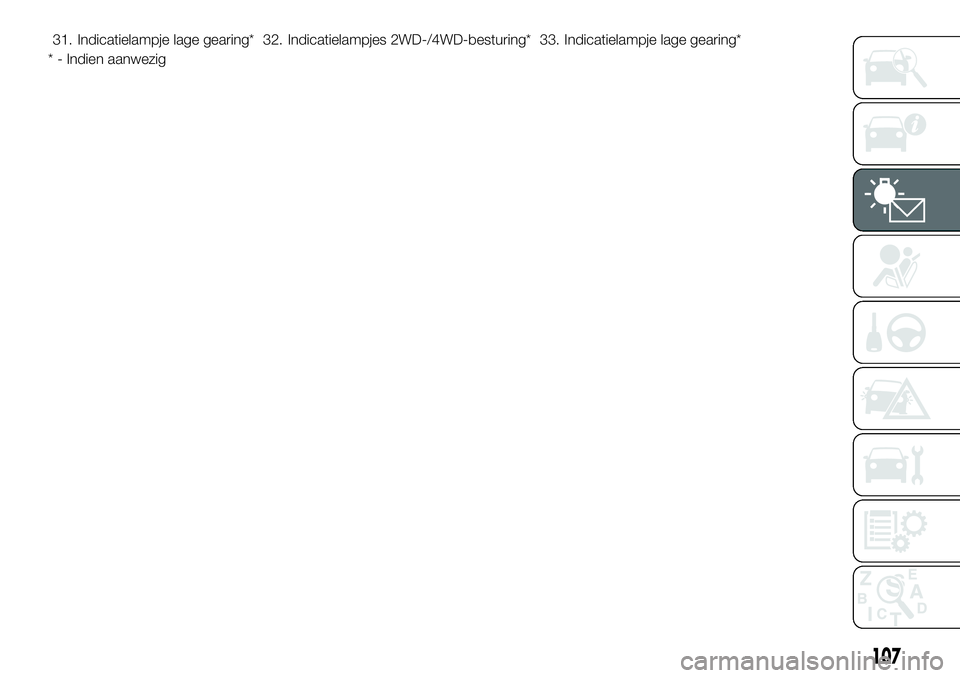

31. Indicatielampje lage gearing* 32. Indicatielampjes 2WD-/4WD-besturing* 33. Indicatielampje lage gearing*
* - Indien aanwezig
107
Page 112 of 332

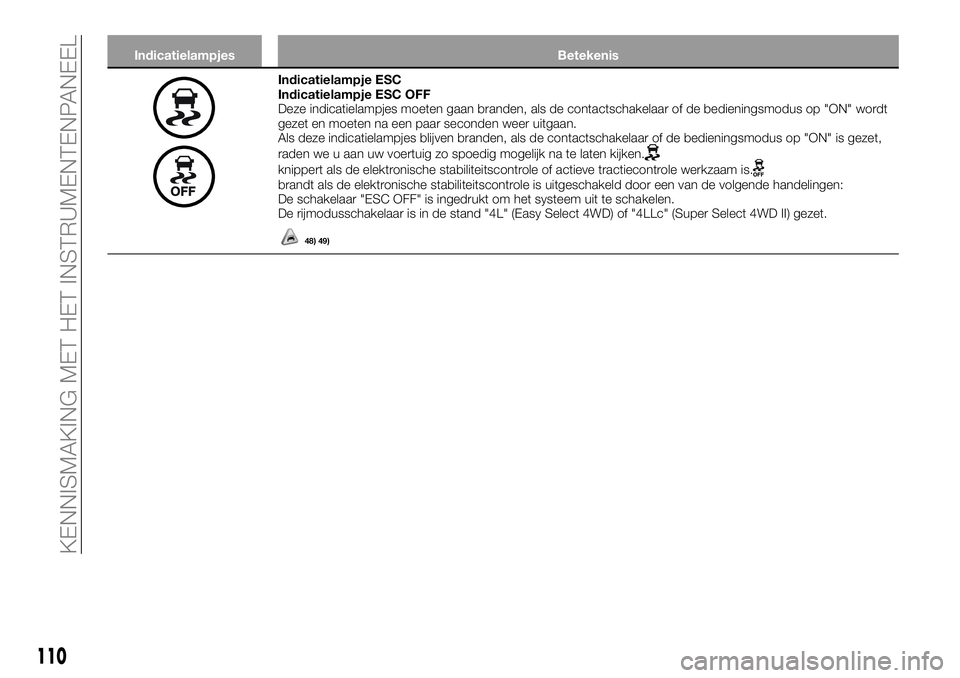

Indicatielampjes Betekenis
Indicatielampje ESC
Indicatielampje ESC OFF
Deze indicatielampjes moeten gaan branden, als de contactschakelaar of de bedieningsmodus op "ON" wordt
gezet en moeten na een paar seconden weer uitgaan.
Als deze indicatielampjes blijven branden, als de contactschakelaar of de bedieningsmodus op "ON" is gezet,
raden we u aan uw voertuig zo spoedig mogelijk na te laten kijken.
knippert als de elektronische stabiliteitscontrole of actieve tractiecontrole werkzaam is.brandt als de elektronische stabiliteitscontrole is uitgeschakeld door een van de volgende handelingen:
De schakelaar "ESC OFF" is ingedrukt om het systeem uit te schakelen.
De rijmodusschakelaar is in de stand "4L" (Easy Select 4WD) of "4LLc" (Super Select 4WD II) gezet.
48) 49)
110
KENNISMAKING MET HET INSTRUMENTENPANEEL
Page 152 of 332
De regeling werkt door de
vermogensafgifte en de rem op ieder
wiel te regelen.
Opmerking De elektronische
stabiliteitscontrole werkt niet als de
rijmodusschakelaar op de stand "4L"
(Easy Select 4WD) of "4LLc" (Super
Select 4WD II) staat. Als de
elektronische stabiliteitsregeling werkt
terwijl de rijmodusschakelaar in de
stand "2H" of "4H" (Easy Select 4WD),
"2H", "4H" of "4HLc" (Super Select
4WD II) staat, wordt de elektronische
stabiliteitsregeling automatisch
uitgeschakeld doordat de
rijmodusschakelaar in de stand "4L"
(Easy Select 4WD) of "4LLc" (Super
Select 4WD II) is gezet.
Opmerking De elektronische
stabiliteitsregeling werkt bij snelheden
van ongeveer 15 km/u of hoger.
Opmerking Op voertuigen met een
differentieelslot aan de achterkant werkt
de elektronische stabiliteitsregeling niet
als het achterste differentieelslot is
ingeschakeld.
Schakelaar "ESC OFF"
Iedere keer dat de contactschakelaar of
de bedieningsmodus op "ON" wordt
gezet, wordt de elektronische
stabiliteitsregeling automatisch
ingeschakeld. Het systeem kan worden
uitgeschakeld door de schakelaar "ESC
OFF" 3 seconden of langer ingedrukt te
houden.Het indicatielampjegaat aan, als de
elektronische stabiliteitsregeling wordt
uitgeschakeld. Druk de schakelaar
"ESC OFF" kort in, om de ESC opnieuw
in te schakelen; het indicatielampje
gaat uit.
211) 212)
Adviezen voor het rijden
Als het voertuig met de
rijmodusschakelaar in de stand “2H”of
“4H” (Easy Select 4WD) of “2H”, “4H”
of “4HLc” (Super Select 4WD II) uit
modder, zand of verse sneeuw wordt
getrokken, zou de ESC kunnen
voorkomen dat het motortoerental
oploopt door het intrappen van het
gaspedaal. Zet de rijmodusschakelaar
in de stand “4L” (Easy Select 4WD),
“4LLc” (Super Select 4WD II) of zet de
schakelaar van de elektronische
stabiliteitsregeling op "OFF", als dit
gebeurt en het voertuig daardoor vast
blijft zitten.Het voertuig is dan gemakkelijker weg
te krijgen. (De remwerking van de
actieve tractieregeling werkt nog om te
voorkomen dat de wielen gaan spinnen,
als de schakelaar "ESC OFF" op "OFF"
staat, en de stand "4L" (Easy Select
4WD) of "4LLc" (Super Select 4WD II) is
geselecteerd.)
Opmerking Als u constant de
schakelaar "ESC OFF" indrukt nadat de
elektronische stabiliteitsregeling is
uitgeschakeld, wordt de functie
"bescherming tegen abusievelijk
gebruik" geactiveerd en wordt de
elektronische stabiliteitsregeling weer
ingeschakeld.
Opmerking De elektronische
stabiliteitsregeling kan, afhankelijk van
de bewegingen van het voertuig, zelfs
worden geactiveerd als deze is
uitgeschakeld.
Actieve tractieregeling
Op gladde ondergronden voorkomt de
actieve tractieregeling dat de
aandrijfwielen teveel gaan spinnen, en
helpt het voertuig dus in beweging te
brengen als het stilstaat. De regeling
biedt ook voldoende aandrijfkracht en
stuurwerking als het gaspedaal in een
bocht wordt ingetrapt.
213)
243AHA106085
150
VEILIGHEID
Page 156 of 332
STARTEN EN RIJDEN
Laten we eens kijken naar het "hart" van
het voertuig: dan kunt u zien hoe u het
potentieel ervan optimaal kunt
benutten.
We zullen u laten zien hoe u het
voertuig in elke situatie veilig kunt
besturen, zodat het een echt "maatje"
voor u kan zijn, waarbij het comfort en
de portefeuille niet vergeten worden.ZUINIG RIJDEN.............155
RIJDEN, ALCOHOL EN DRUGS . . .156
VEILIGE RIJTECHNIEKEN.......156
AANBEVELINGEN VOOR HET
INRIJDEN.................157
PARKEERREM..............159
PARKEREN................160
DE MOTOR STARTEN EN
AFZETTEN................161
WERKING VAN DE
TURBOCOMPRESSOR........165
START&STOP-SYSTEEM.......165
HANDGESCHAKELDE
VERSNELLINGSBAK..........169
SPORTMODUS AUTOMATISCHE
VERSNELLINGSBAK MET
5 VERSNELLINGEN..........171
EASY SELECT 4WD..........177
SUPER SELECT 4WD II........183
ACHTERSTE
DIFFERENTIEELSLOT.........190
WERKING VAN DE
VIERWIELAANDRIJVING.......193
WAARSCHUWINGEN VOOR GEBRUIK
VAN VOERTUIGEN MET
VIERWIELAANDRIJVING.......197
REMSYSTEEM..............198
CRUISE CONTROL...........199
SNELHEIDSBEGRENZER.......205
RIJSTROOKWAARSCHUWING . . .211ACHTERUITKIJKCAMERA......215
154
STARTEN EN RIJDEN
Page 157 of 332
ZUINIG RIJDEN
Om zuinig te rijden, moet aan een
aantal technische vereisten worden
voldaan. Een eerste vereiste voor een
laag brandstofverbruik is een juist
afgestelde motor. Voor een langere
levensduur van het voertuig en de
zuinigste werking, raden we u aan het
voertuig regelmatig te laten controleren,
volgens de onderhoudsnormen.
De zuinigheid en de generatie van
uitlaatgassen en geluid worden enorm
beïnvloed door de persoonlijke
rijgewoonten en het specifieke gebruik.
De volgende zaken moeten in de gaten
gehouden worden om de slijtage van
de remmen, banden en de motor,
evenals de milieuvervuiling, tot een
minimum terug te brengen.
De motor starten
Voorkom plotseling versnellen en snel
optrekken, aangezien dit het
brandstofverbruik opvoert.
Schakelen
Schakel alleen op de juiste snelheid en
het juiste motortoerental. Gebruik altijd
een zo hoog mogelijke versnelling.
Als met voertuigen met 4WD over
normale wegen en snelwegen wordt
gereden, moet de tussenbakpook of de
rijmodusschakelaar altijd op "2H"
worden gezet, voor het laagst mogelijke
brandstofverbruik.Stadsverkeer
Regelmatig starten en stoppen
verhoogt het gemiddelde
brandstofverbruik. Gebruik zoveel
mogelijk wegen met een soepele
verkeersdoorstroming. Vermijd gebruik
van lage versnellingen met hoge
motortoeren als u op drukke wegen
rijdt.
Stationair draaien
Het voertuig verbruikt zelfs brandstof
als de motor stationair draait. Vermijd
stationair draaien zoveel mogelijk.
Snelheid
Bij hogere voertuigsnelheden wordt
meer brandstof verbruikt. Vermijd op
volle snelheid rijden. Zelfs als het
gaspedaal maar iets wordt losgelaten,
scheelt dit al een enorme hoeveelheid
brandstof.
Bandenspanning
Controleer regelmatig de
bandenspanning. Een lage
bandenspanning, verhoogt de
rolweerstand en het brandstofverbruik.
Bovendien heeft een lage
bandenspanning nadelige gevolgen
voor de slijtage van de banden en de
stabiliteit tijdens het rijden.Belading
Rijd niet met onnodige voorwerpen in
de bagageruimte. Vooral in
stadsverkeer waarbij regelmatig moet
worden gestart en gestopt, heeft het
extra gewicht een enorme invloed op
het brandstofverbruik. Vermijd ook
onnodige bagage of dragers, enz. op
het dak; de grotere luchtweerstand
verhoogt het brandstofverbruik.
Starten met een koude motor
Het starten van een koude motor kost
meer brandstof. Een warme motor laten
draaien, kost ook onnodig brandstof.
Begin zo snel mogelijk met rijden, nadat
de motor is gestart.
Verkoeling of airconditioning
Door gebruik van de airconditioning
loopt het brandstofverbruik op.
155
Page 159 of 332
AANBEVELINGEN VOOR HET INRIJDEN
Tijdens de inrijperiode, de eerste 1.000 km, wordt aanbevolen tijdens het rijden met uw nieuwe voertuig de volgende
voorzorgsmaatregelen te treffen, om de levensduur, het brandstofverbruik en de prestaties te bevorderen.
Laat de motor nooit op hoge toeren razen.
Vermijd snel optrekken, versnellen, remmen en langdurig met hoge snelheid rijden.
Houd u aan de onderstaande inrijsnelheid. Denk erom dat u zich aan de weergegeven wettelijke maximumsnelheid moet
houden.
Overschrijd niet het maximaal toelaatbare laadvermogen.
Vermijd het trekken van een aanhangwagen.
Voertuigen met handgeschakelde versnellingsbak
Schakelpunt Maximumsnelheid
Voertuigen met 2WD Voertuigen met Easy Select 4WD Voertuigen met Super Select 4WD
2H, 4H 4L 2H, 4H, 4HLc 4LLc
1e versnelling 20 km/u 20 km/u 5 km/u 20 km/u 5 km/u
2e versnelling 40 km/u 40 km/u 15 km/u 40 km/u 15 km/u
3e versnelling 65 km/u 65 km/u 25 km/u 65 km/u 25 km/u
4e versnelling 95 km/u 95 km/u 35 km/u 95 km/u 35 km/u
5e versnelling 110 km/u 110 km/u 45 km/u 115 km/u 45 km/u
6e versnelling 110 km/u 110 km/u 55 km/u 115 km/u 55 km/u
157
Page 160 of 332
Voertuigen met automatische versnellingsbak
Schakelpunt Maximumsnelheid
Voertuigen met
2WDVoertuigen met Easy Select 4WD Voertuigen met Super Select 4WD
2H, 4H 4L 2H, 4H, 4HLc 4LLc
1e versnelling 15 km/u 15 km/u 5 km/u 20 km/u 5 km/u
2e versnelling 35 km/u 35 km/u 15 km/u 40 km/u 15 km/u
3e versnelling 55 km/u 55 km/u 20 km/u 60 km/u 20 km/u
4e versnelling 85 km/u 85 km/u 30 km/u 85 km/u 30 km/u
5e versnelling 110 km/u 110 km/u 45 km/u 115 km/u 45 km/u
85)
BELANGRIJK
85)Op 4WD-voertuigen verhogen de gearings “4L” (Easy Select 4WD), “4LLc” (Super Select 4WD II) het maximumkoppel om langzaam
heuvelopwaarts of over zanderige, modderige of andere lastige ondergronden te rijden. Overschrijd op voertuigen met automatische
versnellingsbak niet de snelheid van ongeveer 70 km/u in de gearing “4L” (Easy Select 4WD), “4LLc” (Super Select 4WD II).
158
STARTEN EN RIJDEN
Page 169 of 332
Als het elektrische stroomverbruik
hoog is, als bijv. de
achterruitverwarming of andere
elektrische componenten worden
gebruikt of de ventilatorsnelheid op een
hoge stand staat.
Als de accuspanning of het
accurendement laag is.
Controleer of het
waarschuwingslampje van de motor
brandt of het indicatielampje
knippert.
Als de rijmodusschakelaar op
voertuigen met 4WD, op de stand “4H”
of “4L” (Easy Select 4WD), “4HLc” of
“4LLc” (Super Select 4WD II) staat.
Opmerking In de volgende gevallen
wordt de motor zelfs niet automatisch
afgezet als het Start&Stop-
indicatielampje brandt.
Als het gaspedaal wordt ingetrapt
Als de vacuümdruk van de
rembekrachtiging laag is
Als het stuurwiel wordt gebruikt
Als op een steile helling wordt
geparkeerd
Opmerking Laat uw voet tijdens het
rijden niet op het koppelingspedaal
rusten omdat dit tot de detectie van
een defect van de
koppelingspedaalschakelaar leidt en het
indicatielampje van Start&Stop
uitschakelen knippert waardoor het
Start&Stop-systeem niet werkt.Opmerking Als het Start&Stop-systeem
werkt terwijl de airconditioning aanstaat,
wordt zowel de motor als de
aircocompressor afgezet. In dat geval
werkt alleen de ventilator en kunnen de
ruiten beslaan. Druk in dit geval op de
achterruitverwarmingsschakelaar om de
motor opnieuw op te starten.
Raadpleeg
“Achterruitverwarmingsschakelaar”.
Opmerking Als iedere keer dat de
motor is afgezet de ruiten beslaan,
raden we u aan het Start&Stop-
systeem uit te zetten door op de
schakelaar "OFF" van het
Start&Stop-systeem te drukken.
Raadpleeg "Uitschakelen"
Opmerking Als de airconditioning
aanstaat, zet dan de
temperatuurregeling hoger om de tijd
dat de motor automatisch wordt
afgezet, te verlengen.
De motor automatisch herstarten
Trap het koppelingspedaal in met de
versnellingspook in de stand "N"
(vrijstand). Het indicatielampje gaat uit
en de motor herstart automatisch.
Opmerking Zet de versnellingspook
niet in een andere stand dan "N"
(vrijstand) en laat het koppelingspedaal
niet los terwijl de motor automatisch
herstart. Hierdoor zou de startmotor
stoppen en de motor niet automatisch
herstarten.Opmerking Als de motor niet
automatisch herstart of als de motor
afslaat, gaan de waarschuwingslampjes
lading en motor controleren branden. In
dit geval herstart de motor zelfs niet als
het koppelingspedaal weer wordt
ingetrapt. Trap het rempedaal en het
koppelingspedaal tegelijkertijd volledig
in en draai de contactschakelaar naar
de stand "START" of druk op de
motorschakelaar om de motor te
starten. Raadpleeg voor nadere
informatie "De motor starten en
afzetten".
104)
Opmerking In de volgende gevallen
herstart de motor niet automatisch
Als de motor automatisch is afgezet,
is de “OFF” schakelaar van Start&Stop
ingedrukt om het Start&Stop-systeem
uit te schakelen.
Als de motorkap open is.
Opmerking Als de motor automatisch
herstart, kan het audiovolume tijdelijk
lager staan. Dit duidt niet op een
storing.
Opmerking Als de motor automatisch
is afgezet, kan het luchtvolume van de
airconditioning tijdelijk veranderen. Dit
duidt niet op een storing.
167
