FIAT FULLBACK 2017 Manual de Empleo y Cuidado (in Spanish)

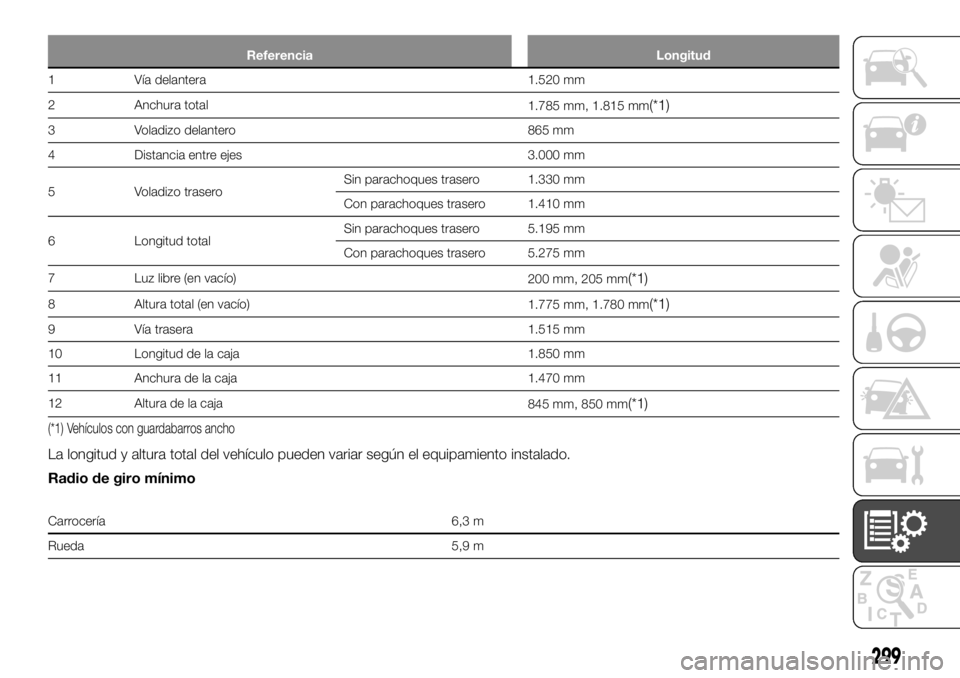

Referencia Longitud
1 Vía delantera 1.520 mm
2 Anchura total
1.785 mm, 1.815 mm
(*1)
3 Voladizo delantero 865 mm
4 Distancia entre ejes 3.000 mm
5 Voladizo traseroSin parachoques trasero 1.330 mm
Con parachoques trasero 1.410 mm
6 Longitud totalSin parachoques trasero 5.195 mm
Con parachoques trasero 5.275 mm
7 Luz libre (en vacío)
200 mm, 205 mm
(*1)
8 Altura total (en vacío)
1.775 mm, 1.780 mm(*1)
9 Vía trasera 1.515 mm
10 Longitud de la caja 1.850 mm
11 Anchura de la caja 1.470 mm
12 Altura de la caja
845 mm, 850 mm
(*1)
(*1) Vehículos con guardabarros ancho
La longitud y altura total del vehículo pueden variar según el equipamiento instalado.
Radio de giro mínimo
Carrocería 6,3 m
Rueda 5,9 m
299

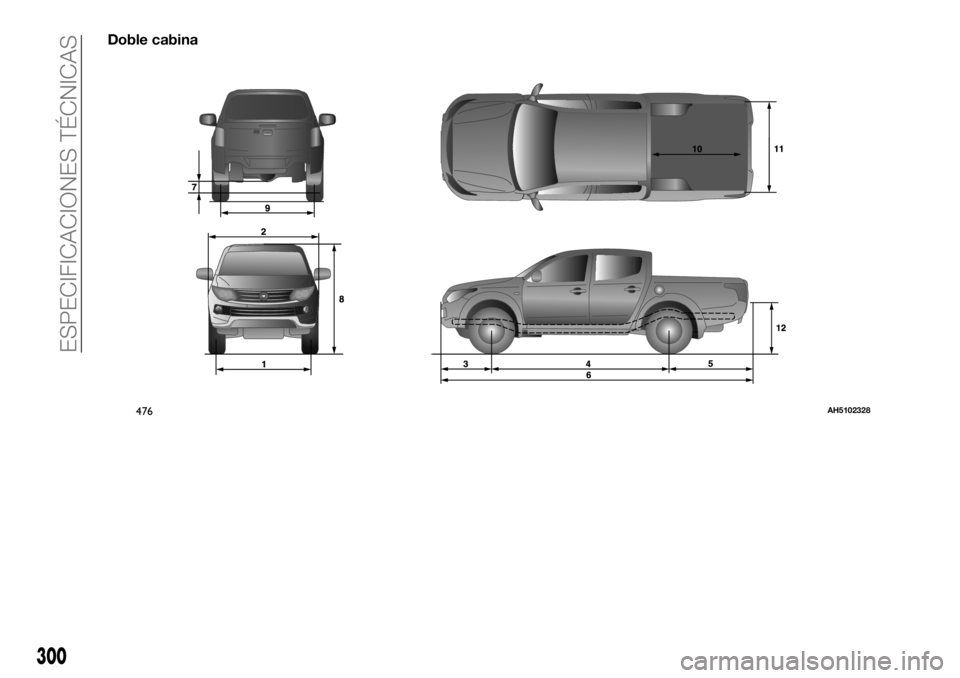

Doble cabina
476AH5102328
300
ESPECIFICACIONES TÉCNICAS

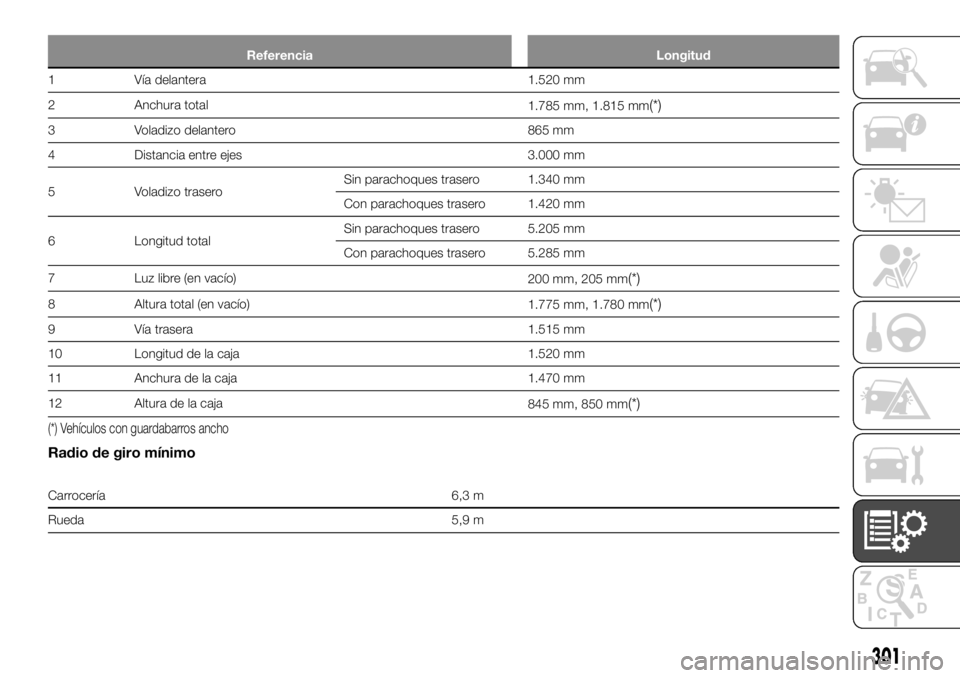

Referencia Longitud
1 Vía delantera 1.520 mm
2 Anchura total
1.785 mm, 1.815 mm
(*)
3 Voladizo delantero 865 mm
4 Distancia entre ejes 3.000 mm
5 Voladizo traseroSin parachoques trasero 1.340 mm
Con parachoques trasero 1.420 mm
6 Longitud totalSin parachoques trasero 5.205 mm
Con parachoques trasero 5.285 mm
7 Luz libre (en vacío)
200 mm, 205 mm
(*)
8 Altura total (en vacío)
1.775 mm, 1.780 mm(*)
9 Vía trasera 1.515 mm
10 Longitud de la caja 1.520 mm
11 Anchura de la caja 1.470 mm
12 Altura de la caja
845 mm, 850 mm
(*)
(*) Vehículos con guardabarros ancho
Radio de giro mínimo
Carrocería 6,3 m
Rueda 5,9 m
301

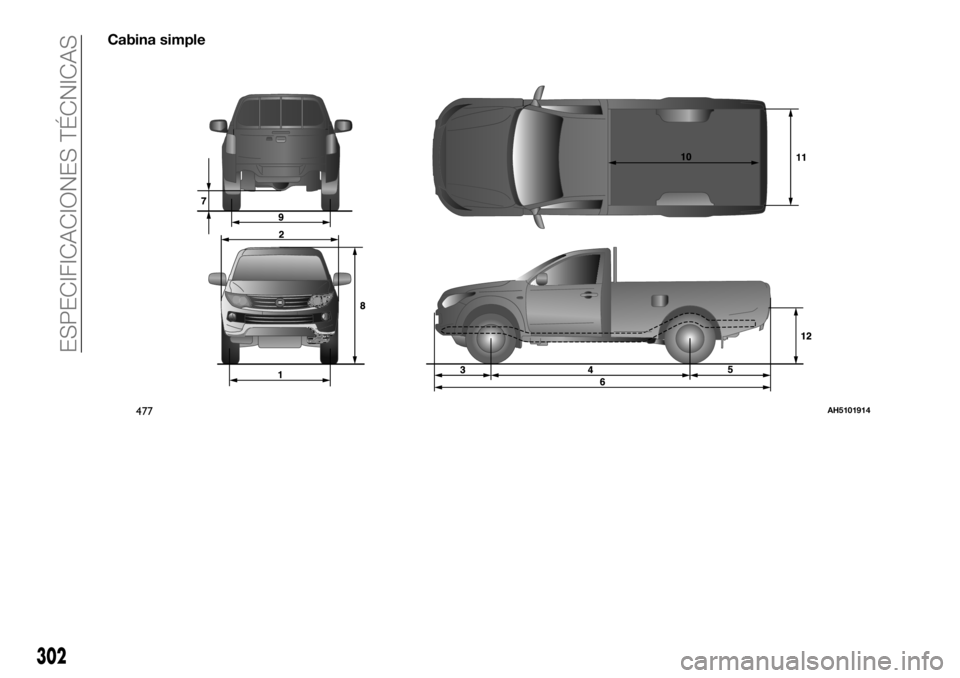

Cabina simple
477AH5101914
302
ESPECIFICACIONES TÉCNICAS

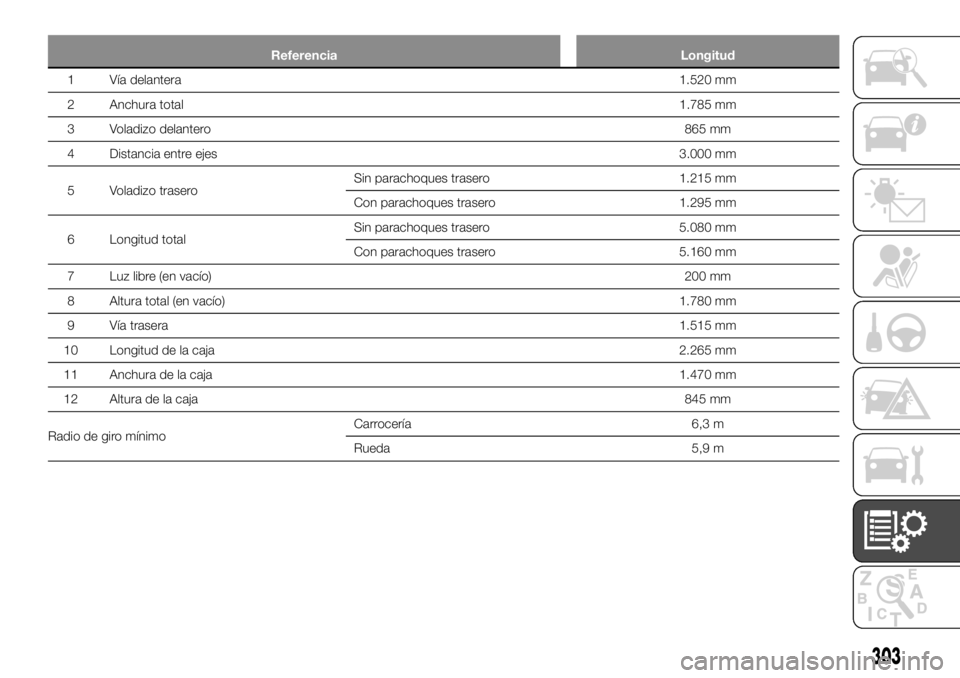

Referencia Longitud
1 Vía delantera1.520 mm
2 Anchura total1.785 mm
3 Voladizo delantero865 mm
4 Distancia entre ejes3.000 mm
5 Voladizo traseroSin parachoques trasero 1.215 mm
Con parachoques trasero 1.295 mm
6 Longitud totalSin parachoques trasero 5.080 mm
Con parachoques trasero 5.160 mm
7 Luz libre (en vacío)200 mm
8 Altura total (en vacío)1.780 mm
9 Vía trasera1.515 mm
10 Longitud de la caja2.265 mm
11 Anchura de la caja1.470 mm
12 Altura de la caja845 mm
Radio de giro mínimoCarrocería 6,3 m
Rueda 5,9 m
303

RENDIMIENTO DEL VEHÍCULO
Cabina simple
Velocidad máxima 169 km/h
Cabina Club
Vehículos sin guardabarros
anchoVehículos con guardabarros ancho
Velocidad máxima 169 km/h 179 km/h
Doble cabina
Vehículos sin guardabarros
anchoVehículos con guardabarros ancho
M/T A/T
Velocidad máxima 169 km/h174 km/h
179 km/h173 km/h
177 km/h(1)
(1)Vehículos con motor de alta potencia
304
ESPECIFICACIONES TÉCNICAS

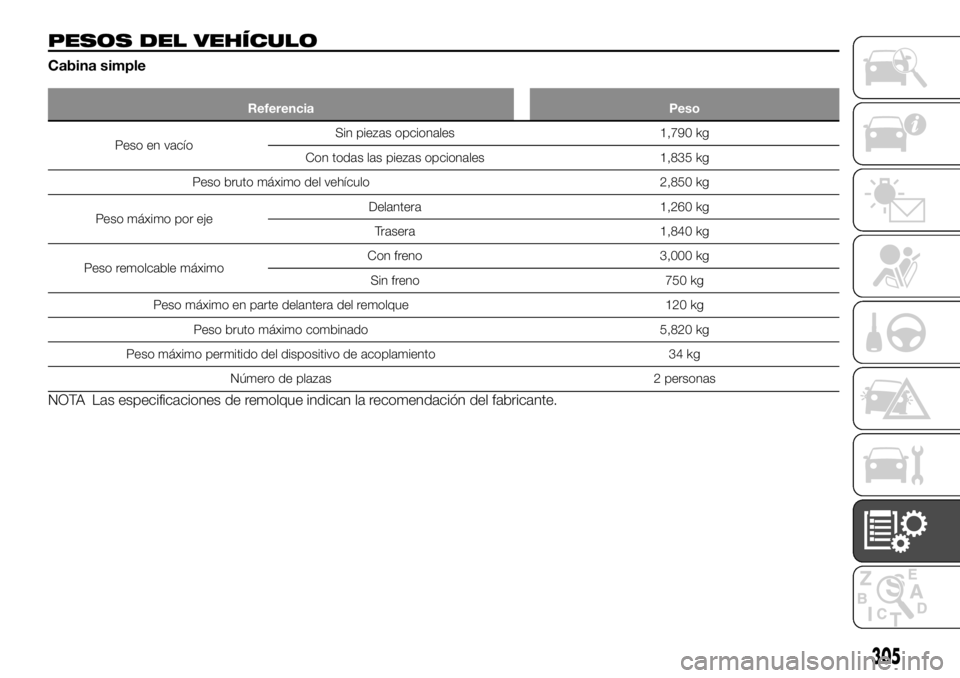

PESOS DEL VEHÍCULO
Cabina simple
Referencia Peso
Peso en vacíoSin piezas opcionales 1,790 kg
Con todas las piezas opcionales 1,835 kg
Peso bruto máximo del vehículo 2,850 kg
Peso máximo por ejeDelantera 1,260 kg
Trasera 1,840 kg
Peso remolcable máximoCon freno 3,000 kg
Sin freno 750 kg
Peso máximo en parte delantera del remolque 120 kg
Peso bruto máximo combinado 5,820 kg
Peso máximo permitido del dispositivo de acoplamiento 34 kg
Número de plazas 2 personas
NOTA Las especificaciones de remolque indican la recomendación del fabricante.
305

Cabina Club
Vehículos sin guardabarros anchoVehículos con
guardabarros
ancho
Volante a la
izquierdaVolante a la
derecha
Peso en vacíoSin
piezas
opcionales1.820 kg 1.805 kg 1.840 kg
Con todas las
piezas opcionales1.910 kg 1.895 kg 1.930 kg
Peso bruto máximo del vehículo 2.850 kg
Peso máximo por ejeDelantera 1.260 kg
Trasero 1.840 kg
Peso remolcable máximoCon freno 3.000 kg
Sin freno 750 kg
Peso máximo en parte delantera del remolque 120 kg
Peso bruto máximo combinado 5.820 kg
Peso máximo permitido del dispositivo de
acoplamiento34 kg
Número de plazas
4 personas, 2 personas
(*)
(*) Vehículos con opción trasera sin asientos
NOTA: Las especificaciones de remolque indican la recomendación del fabricante.
NOTA: Al cargar equipaje o al arrastrar un remolque, asegúrese de no exceder en ningún momento ninguno de los pesos
máximos indicados anteriormente.
NOTA: Las especificaciones relacionadas con los pesos del remolque no son aplicables en algunos mercados; los pesos
máximos correctos se indican en el documento de registro del vehículo.
306
ESPECIFICACIONES TÉCNICAS

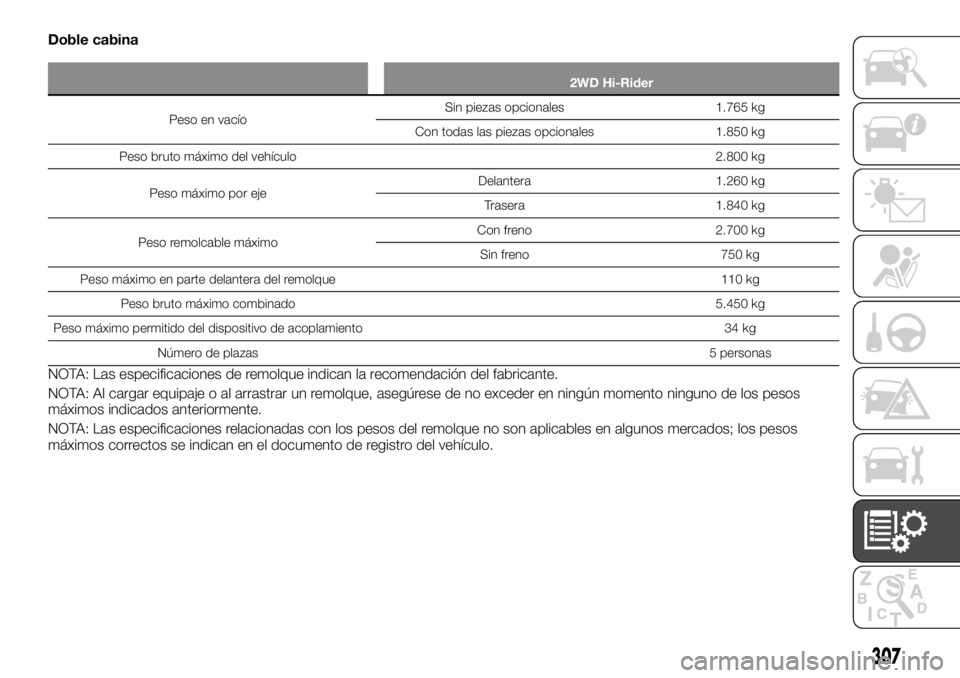

Doble cabina
2WD Hi-Rider
Peso en vacíoSin piezas opcionales 1.765 kg
Con todas las piezas opcionales 1.850 kg
Peso bruto máximo del vehículo2.800 kg
Peso máximo por ejeDelantera 1.260 kg
Trasera 1.840 kg
Peso remolcable máximoCon freno 2.700 kg
Sin freno 750 kg
Peso máximo en parte delantera del remolque 110 kg
Peso bruto máximo combinado5.450 kg
Peso máximo permitido del dispositivo de acoplamiento 34 kg
Número de plazas5 personas
NOTA: Las especificaciones de remolque indican la recomendación del fabricante.
NOTA: Al cargar equipaje o al arrastrar un remolque, asegúrese de no exceder en ningún momento ninguno de los pesos
máximos indicados anteriormente.
NOTA: Las especificaciones relacionadas con los pesos del remolque no son aplicables en algunos mercados; los pesos
máximos correctos se indican en el documento de registro del vehículo.
307

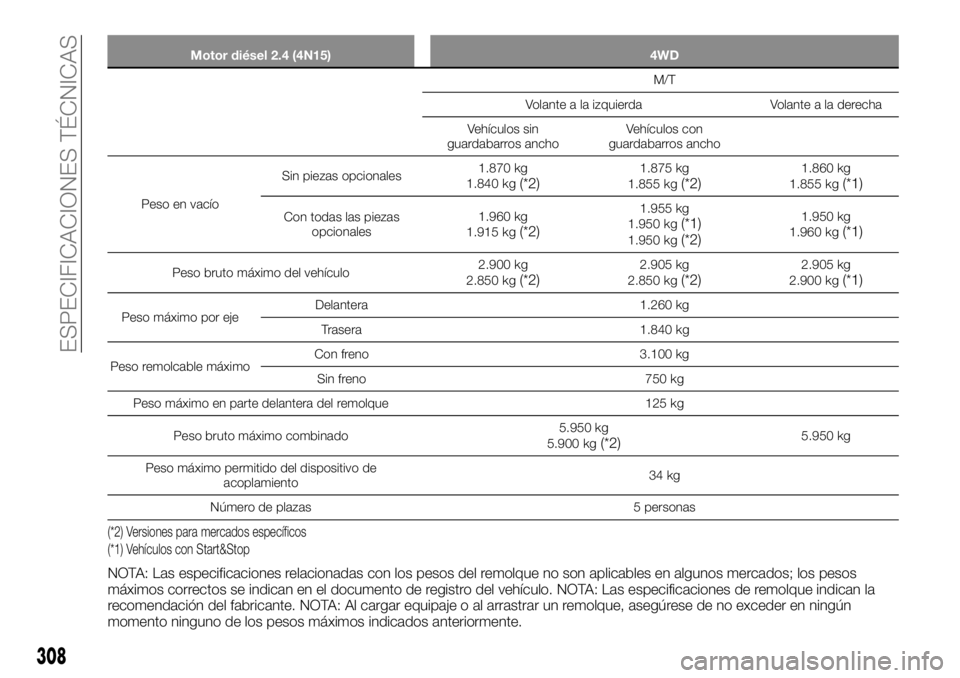

Motor diésel 2.4 (4N15) 4WD
M/T
Volante a la izquierda Volante a la derecha
Vehículos sin
guardabarros anchoVehículos con
guardabarros ancho
Peso en vacíoSin piezas opcionales1.870 kg
1.840 kg
(*2)1.875 kg
1.855 kg(*2)1.860 kg
1.855 kg(*1)
Con todas las piezas
opcionales1.960 kg
1.915 kg(*2)
1.955 kg
1.950 kg(*1)1.950 kg(*2)
1.950 kg
1.960 kg(*1)
Peso bruto máximo del vehículo2.900 kg
2.850 kg(*2)2.905 kg
2.850 kg(*2)2.905 kg
2.900 kg(*1)
Peso máximo por ejeDelantera 1.260 kg
Trasera 1.840 kg
Peso remolcable máximoCon freno 3.100 kg
Sin freno 750 kg
Peso máximo en parte delantera del remolque 125 kg
Peso bruto máximo combinado5.950 kg
5.900 kg
(*2)5.950 kg
Peso máximo permitido del dispositivo de
acoplamiento34 kg
Número de plazas 5 personas
(*2) Versiones para mercados específicos
(*1) Vehículos con Start&Stop
NOTA: Las especificaciones relacionadas con los pesos del remolque no son aplicables en algunos mercados; los pesos
máximos correctos se indican en el documento de registro del vehículo. NOTA: Las especificaciones de remolque indican la
recomendación del fabricante. NOTA: Al cargar equipaje o al arrastrar un remolque, asegúrese de no exceder en ningún
momento ninguno de los pesos máximos indicados anteriormente.
308
ESPECIFICACIONES TÉCNICAS
