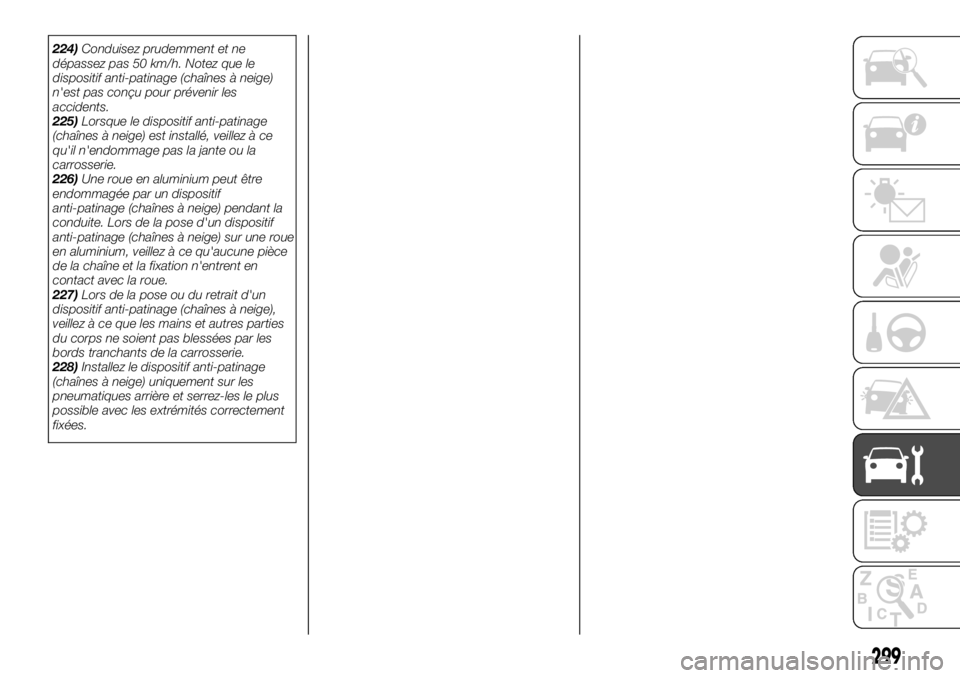

224)Conduisez prudemment et ne
dépassez pas 50 km/h. Notez que le
dispositif anti-patinage (chaînes à neige)
n'est pas conçu pour prévenir les
accidents.
225)Lorsque le dispositif anti-patinage
(chaînes à neige) est installé, veillez à ce
qu'il n'endommage pas la jante ou la
carrosserie.
226)Une roue en aluminium peut être
endommagée par un dispositif
anti-patinage (chaînes à neige) pendant la
conduite. Lors de la pose d'un dispositif
anti-patinage (chaînes à neige) sur une roue
en aluminium, veillez à ce qu'aucune pièce
de la chaîne et la fixation n'entrent en
contact avec la roue.
227)Lors de la pose ou du retrait d'un
dispositif anti-patinage (chaînes à neige),
veillez à ce que les mains et autres parties
du corps ne soient pas blessées par les
bords tranchants de la carrosserie.
228)Installez le dispositif anti-patinage
(chaînes à neige) uniquement sur les
pneumatiques arrière et serrez-les le plus
possible avec les extrémités correctement
fixées.
299

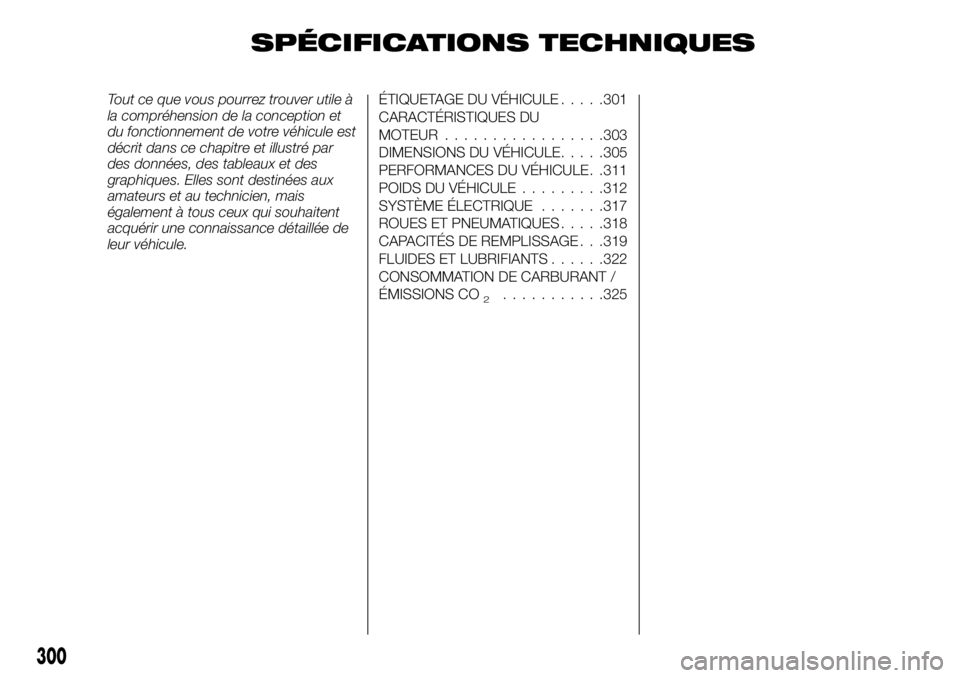

SPÉCIFICATIONS TECHNIQUES
Tout ce que vous pourrez trouver utile à
la compréhension de la conception et
du fonctionnement de votre véhicule est
décrit dans ce chapitre et illustré par
des données, des tableaux et des
graphiques. Elles sont destinées aux
amateurs et au technicien, mais
également à tous ceux qui souhaitent
acquérir une connaissance détaillée de
leur véhicule.ÉTIQUETAGE DU VÉHICULE.....301
CARACTÉRISTIQUES DU
MOTEUR.................303
DIMENSIONS DU VÉHICULE.....305
PERFORMANCES DU VÉHICULE . .311
POIDS DU VÉHICULE.........312
SYSTÈME ÉLECTRIQUE.......317
ROUES ET PNEUMATIQUES.....318
CAPACITÉS DE REMPLISSAGE . . .319
FLUIDES ET LUBRIFIANTS......322
CONSOMMATION DE CARBURANT /
ÉMISSIONS CO
2...........325
300

ÉTIQUETAGE DU
VÉHICULE
Numéro d'identification du véhicule
(VIN)

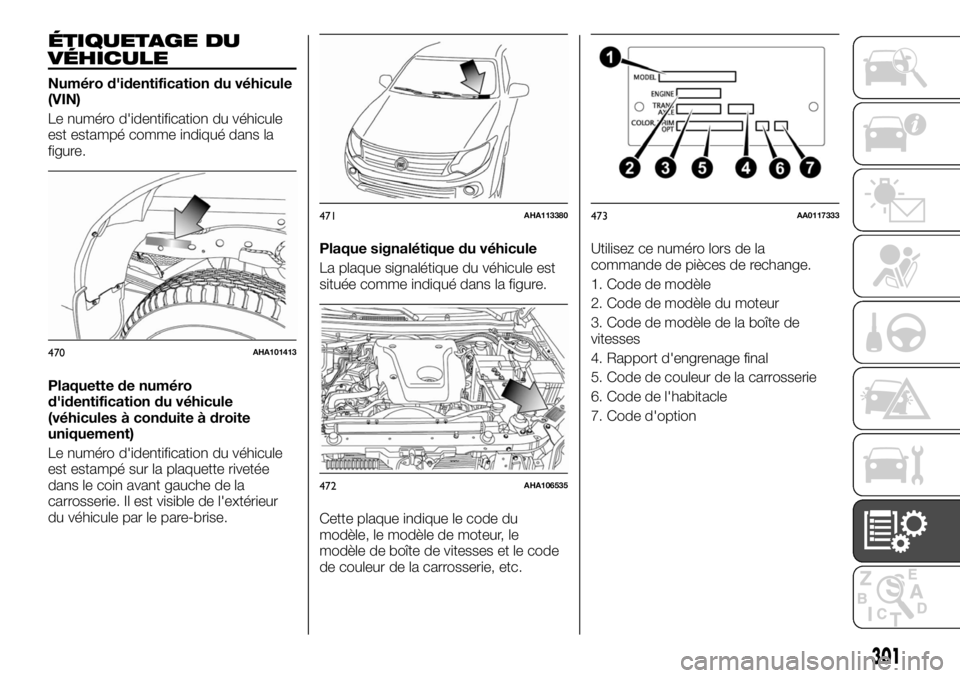

Le numéro d'identification du véhicule
est estampé comme indiqué dans la
figure.
Plaquette de numéro
d'identification du véhicule
(véhicules à conduite à droite
uniquement)
Le numéro d'identification du véhicule
est estampé sur la plaquette rivetée
dans le coin avant gauche de la
carrosserie. Il est visible de l'extérieur
du véhicule par le pare-brise.Plaque signalétique du véhicule
La plaque signalétique du véhicule est
située comme indiqué dans la figure.
Cette plaque indique le code du
modèle, le modèle de moteur, le
modèle de boîte de vitesses et le code
de couleur de la carrosserie, etc.Utilisez ce numéro lors de la
commande de pièces de rechange.
1. Code de modèle
2. Code de modèle du moteur
3. Code de modèle de la boîte de
vitesses
4. Rapport d'engrenage final
5. Code de couleur de la carrosserie
6. Code de l'habitacle
7. Code d'option
470AHA101413
471AHA113380
472AHA106535
473AA0117333
301

Modèle/numéro de moteur

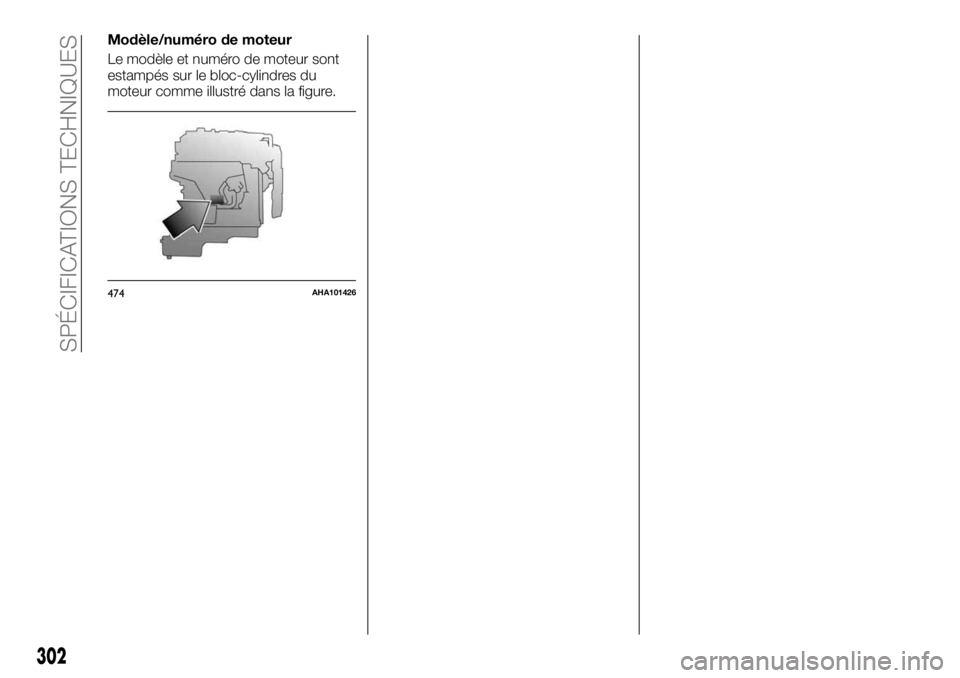

Le modèle et numéro de moteur sont
estampés sur le bloc-cylindres du
moteur comme illustré dans la figure.
474AHA101426
302
SPÉCIFICATIONS TECHNIQUES

CARACTÉRISTIQUES DU MOTEUR

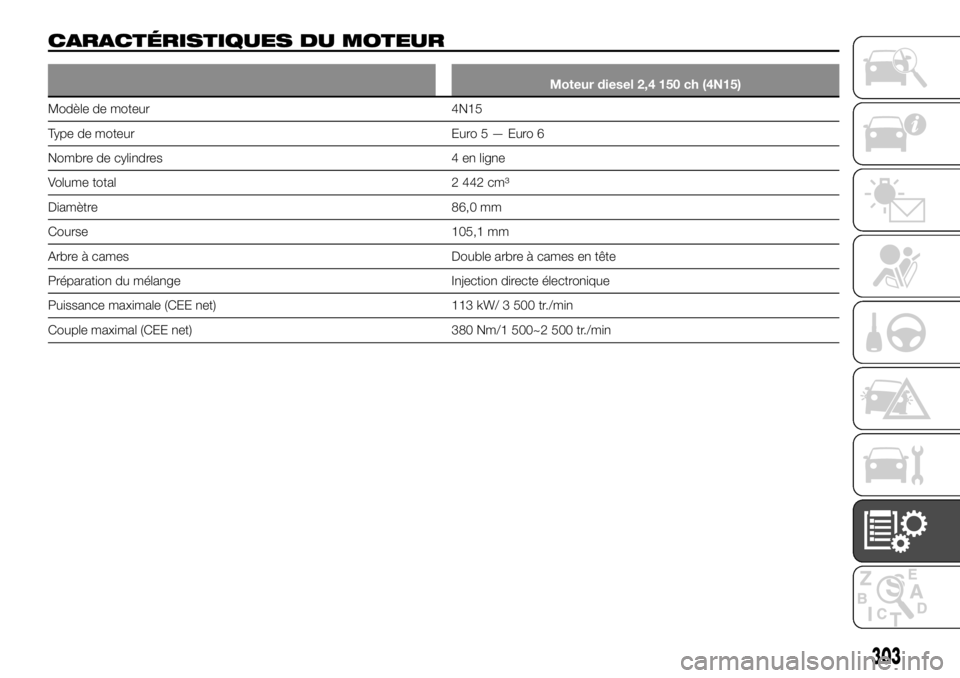

Moteur diesel 2,4 150 ch (4N15)
Modèle de moteur 4N15
Type de moteur Euro5—Euro6
Nombre de cylindres 4 en ligne
Volume total 2 442 cm³
Diamètre 86,0 mm
Course 105,1 mm
Arbre à cames Double arbre à cames en tête
Préparation du mélange Injection directe électronique
Puissance maximale (CEE net) 113 kW/ 3 500 tr./min
Couple maximal (CEE net) 380 Nm/1 500~2 500 tr./min
303

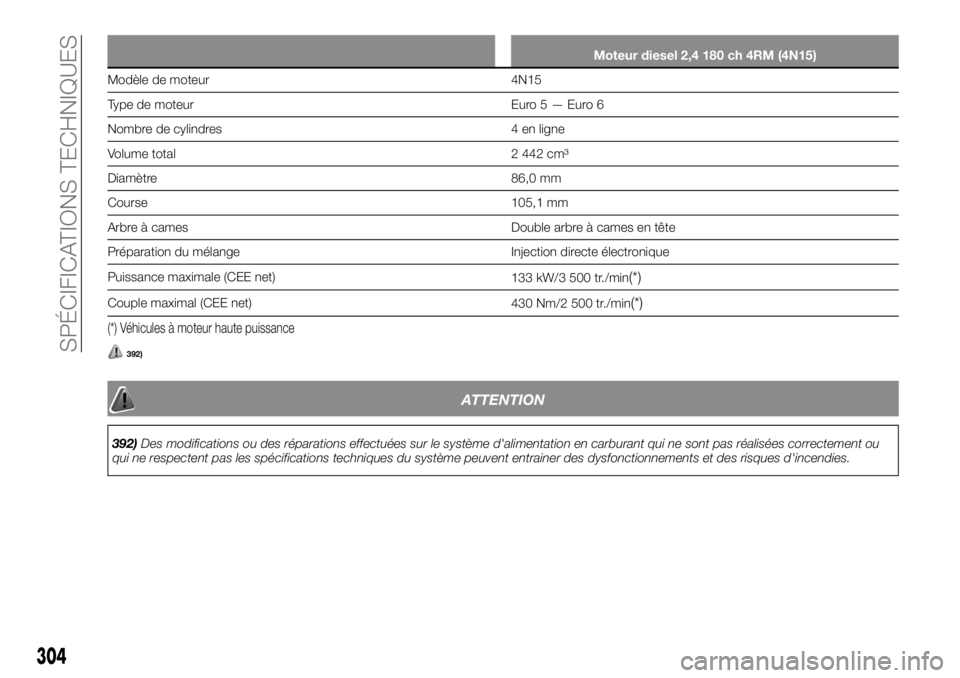

Moteur diesel 2,4 180 ch 4RM (4N15)
Modèle de moteur 4N15
Type de moteur Euro5—Euro6
Nombre de cylindres 4 en ligne
Volume total 2 442 cm³
Diamètre 86,0 mm
Course 105,1 mm
Arbre à cames Double arbre à cames en tête
Préparation du mélange Injection directe électronique
Puissance maximale (CEE net)
133 kW/3 500 tr./min
(*)
Couple maximal (CEE net)
430 Nm/2 500 tr./min(*)
(*) Véhicules à moteur haute puissance
392)
ATTENTION
392)Des modifications ou des réparations effectuées sur le système d'alimentation en carburant qui ne sont pas réalisées correctement ou
qui ne respectent pas les spécifications techniques du système peuvent entrainer des dysfonctionnements et des risques d'incendies.
304
SPÉCIFICATIONS TECHNIQUES

DIMENSIONS DU VÉHICULE

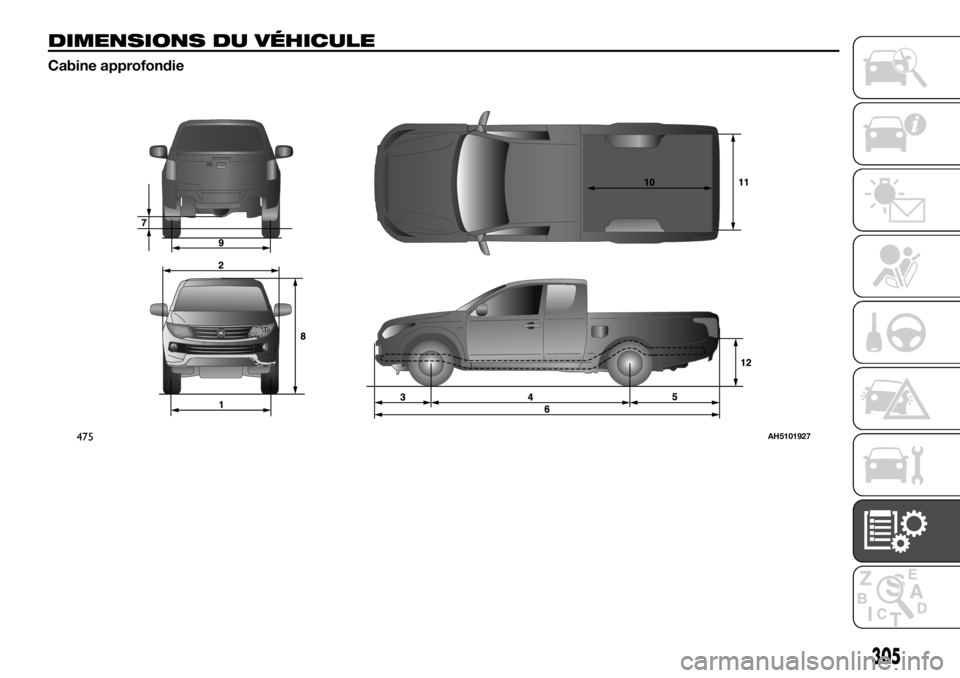

Cabine approfondie
475AH5101927
305

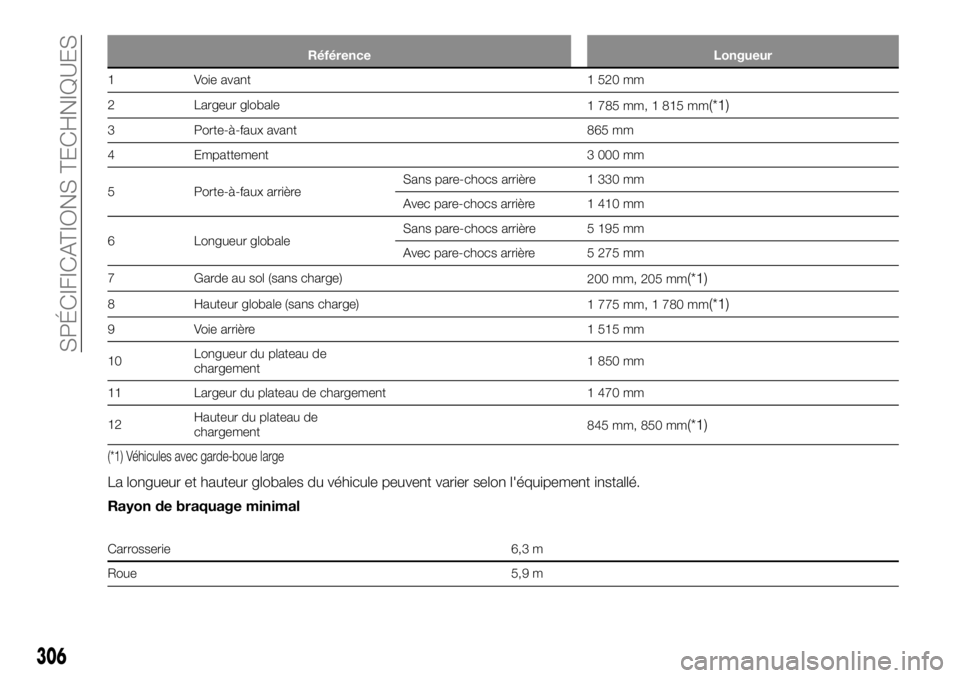

Référence Longueur
1 Voie avant 1 520 mm
2 Largeur globale
1 785 mm, 1 815 mm
(*1)
3 Porte-à-faux avant 865 mm
4 Empattement 3 000 mm
5 Porte-à-faux arrièreSans pare-chocs arrière 1 330 mm
Avec pare-chocs arrière 1 410 mm
6 Longueur globaleSans pare-chocs arrière 5 195 mm
Avec pare-chocs arrière 5 275 mm
7 Garde au sol (sans charge)
200 mm, 205 mm
(*1)
8 Hauteur globale (sans charge)
1 775 mm, 1 780 mm(*1)
9 Voie arrière 1 515 mm
10Longueur du plateau de
chargement1 850 mm
11 Largeur du plateau de chargement 1 470 mm
12Hauteur du plateau de
chargement845 mm, 850 mm
(*1)
(*1) Véhicules avec garde-boue large
La longueur et hauteur globales du véhicule peuvent varier selon l'équipement installé.
Rayon de braquage minimal
Carrosserie 6,3 m
Roue 5,9 m
306
SPÉCIFICATIONS TECHNIQUES

Cabine double
476AH5102328
307

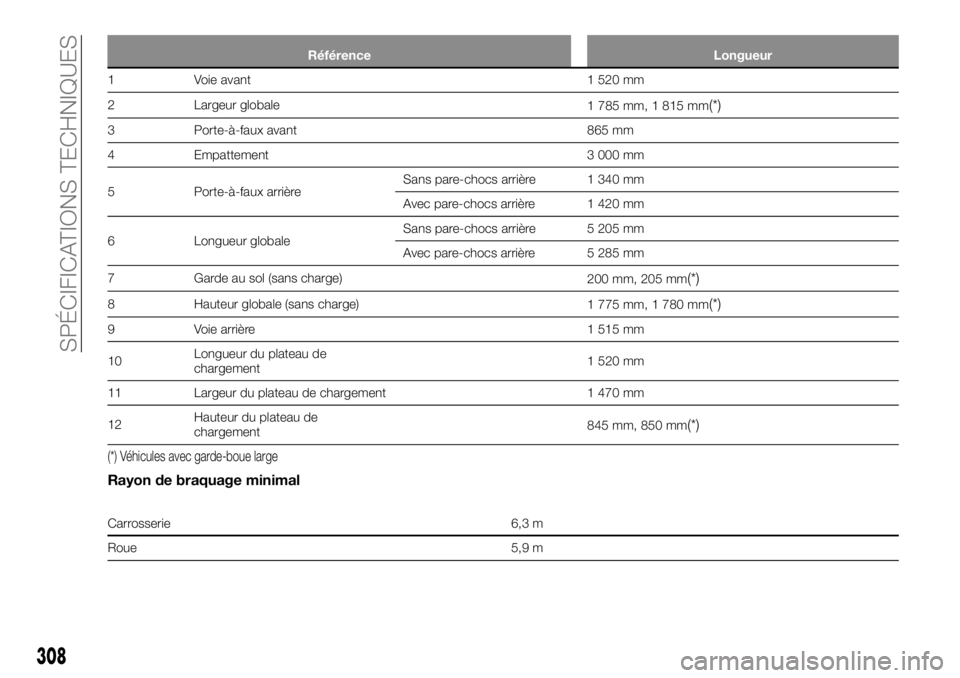

Référence Longueur
1 Voie avant 1 520 mm
2 Largeur globale
1 785 mm, 1 815 mm
(*)
3 Porte-à-faux avant 865 mm
4 Empattement 3 000 mm
5 Porte-à-faux arrièreSans pare-chocs arrière 1 340 mm
Avec pare-chocs arrière 1 420 mm
6 Longueur globaleSans pare-chocs arrière 5 205 mm
Avec pare-chocs arrière 5 285 mm
7 Garde au sol (sans charge)
200 mm, 205 mm
(*)
8 Hauteur globale (sans charge)
1 775 mm, 1 780 mm(*)
9 Voie arrière 1 515 mm
10Longueur du plateau de
chargement1 520 mm
11 Largeur du plateau de chargement 1 470 mm
12Hauteur du plateau de
chargement845 mm, 850 mm
(*)
(*) Véhicules avec garde-boue large
Rayon de braquage minimal
Carrosserie 6,3 m
Roue 5,9 m
308
SPÉCIFICATIONS TECHNIQUES
