FIAT FULLBACK 2017 Notice d'entretien (in French)

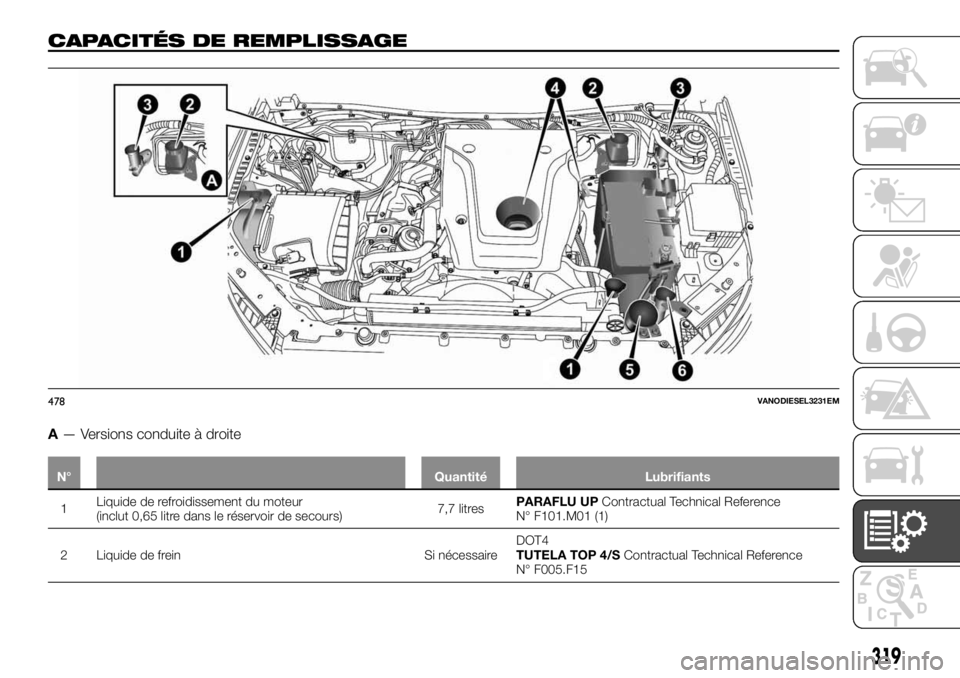

CAPACITÉS DE REMPLISSAGE
A— Versions conduite à droite
N° Quantité Lubrifiants
1Liquide de refroidissement du moteur
(inclut 0,65 litre dans le réservoir de secours)7,7 litresPARAFLU UPContractual Technical Reference
N° F101.M01 (1)
2 Liquide de frein Si nécessaireDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
478VANODIESEL3231EM
319

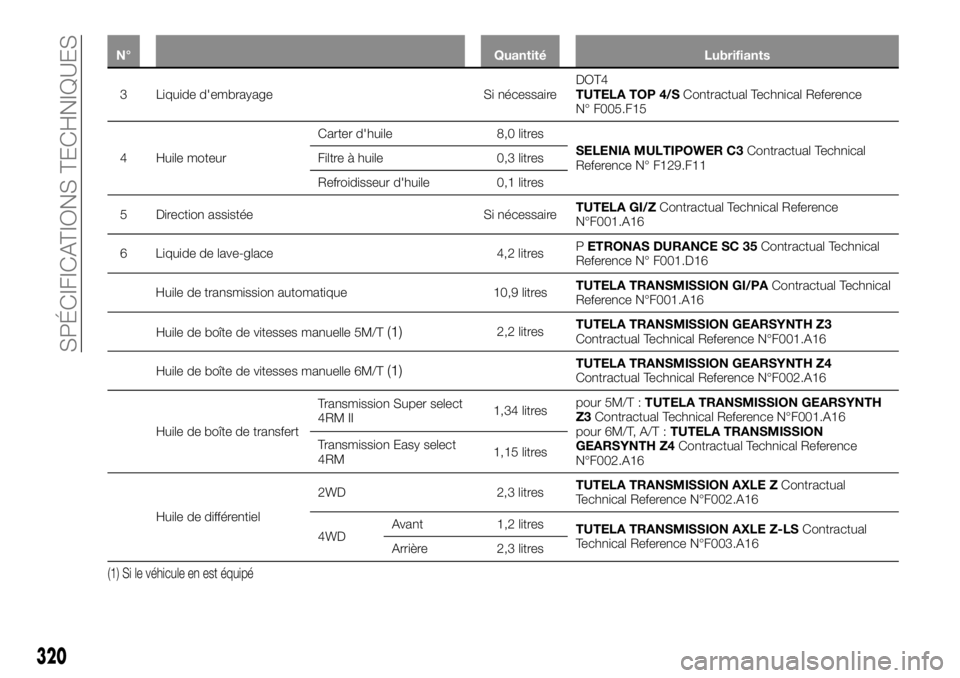

N° Quantité Lubrifiants
3 Liquide d'embrayage Si nécessaireDOT4
TUTELA TOP 4/SContractual Technical Reference
N° F005.F15
4 Huile moteurCarter d'huile 8,0 litres
SELENIA MULTIPOWER C3Contractual Technical
Reference N° F129.F11 Filtre à huile 0,3 litres
Refroidisseur d'huile 0,1 litres
5 Direction assistée Si nécessaireTUTELA GI/ZContractual Technical Reference
N°F001.A16
6 Liquide de lave-glace 4,2 litresPETRONAS DURANCE SC 35Contractual Technical
Reference N° F001.D16
Huile de transmission automatique 10,9 litresTUTELA TRANSMISSION GI/PAContractual Technical
Reference N°F001.A16
Huile de boîte de vitesses manuelle 5M/T
(1)2,2 litresTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Huile de boîte de vitesses manuelle 6M/T
(1)TUTELA TRANSMISSION GEARSYNTH Z4
Contractual Technical Reference N°F002.A16
Huile de boîte de transfertTransmission Super select
4RM II1,34 litrespour 5M/T :TUTELA TRANSMISSION GEARSYNTH
Z3Contractual Technical Reference N°F001.A16
pour 6M/T, A/T :TUTELA TRANSMISSION
GEARSYNTH Z4Contractual Technical Reference
N°F002.A16 Transmission Easy select
4RM1,15 litres
Huile de différentiel2WD 2,3 litresTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDAvant 1,2 litres
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Arrière 2,3 litres
(1) Si le véhicule en est équipé
320
SPÉCIFICATIONS TECHNIQUES

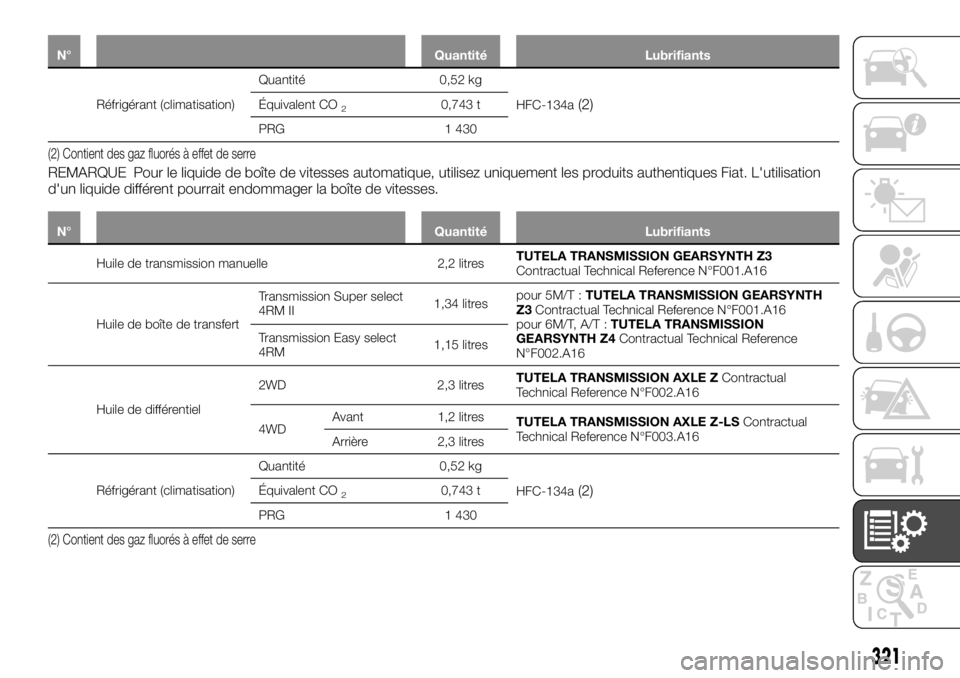

N° Quantité Lubrifiants
Réfrigérant (climatisation)Quantité 0,52 kg
HFC-134a(2)Équivalent CO20,743 t
PRG 1 430
(2) Contient des gaz fluorés à effet de serre
REMARQUE Pour le liquide de boîte de vitesses automatique, utilisez uniquement les produits authentiques Fiat. L'utilisation
d'un liquide différent pourrait endommager la boîte de vitesses.
N° Quantité Lubrifiants
Huile de transmission manuelle 2,2 litresTUTELA TRANSMISSION GEARSYNTH Z3
Contractual Technical Reference N°F001.A16
Huile de boîte de transfertTransmission Super select
4RM II1,34 litrespour 5M/T :TUTELA TRANSMISSION GEARSYNTH
Z3Contractual Technical Reference N°F001.A16
pour 6M/T, A/T :TUTELA TRANSMISSION
GEARSYNTH Z4Contractual Technical Reference
N°F002.A16 Transmission Easy select
4RM1,15 litres
Huile de différentiel2WD 2,3 litresTUTELA TRANSMISSION AXLE ZContractual
Technical Reference N°F002.A16
4WDAvant 1,2 litres
TUTELA TRANSMISSION AXLE Z-LSContractual
Technical Reference N°F003.A16
Arrière 2,3 litres
Réfrigérant (climatisation)Quantité 0,52 kg
HFC-134a
(2)Équivalent CO20,743 t
PRG 1 430
(2) Contient des gaz fluorés à effet de serre
321

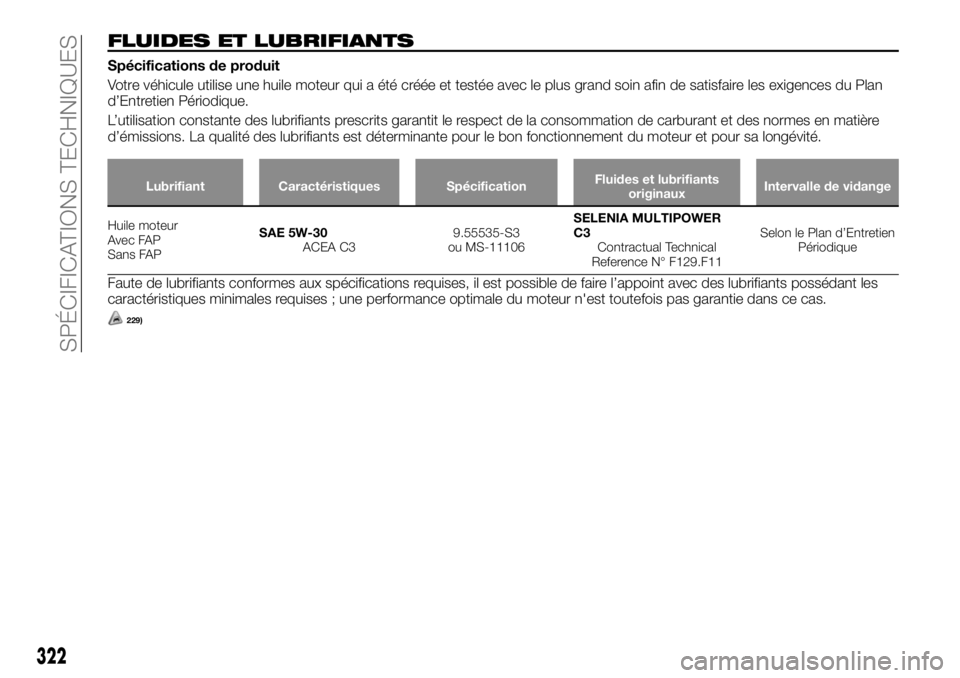

FLUIDES ET LUBRIFIANTS
Spécifications de produit
Votre véhicule utilise une huile moteur qui a été créée et testée avec le plus grand soin afin de satisfaire les exigences du Plan
d’Entretien Périodique.
L’utilisation constante des lubrifiants prescrits garantit le respect de la consommation de carburant et des normes en matière
d’émissions. La qualité des lubrifiants est déterminante pour le bon fonctionnement du moteur et pour sa longévité.
Lubrifiant Caractéristiques SpécificationFluides et lubrifiants
originauxIntervalle de vidange
Huile moteur
Avec FAP
Sans FAPSAE 5W-30
ACEA C39.55535-S3
ou MS-11106SELENIA MULTIPOWER
C3
Contractual Technical
Reference N° F129.F11Selon le Plan d’Entretien
Périodique
Faute de lubrifiants conformes aux spécifications requises, il est possible de faire l’appoint avec des lubrifiants possédant les
caractéristiques minimales requises ; une performance optimale du moteur n'est toutefois pas garantie dans ce cas.
229)
322
SPÉCIFICATIONS TECHNIQUES

Lubrifiant Caractéristiques SpécificationFluides et lubrifiants
originauxApplication
Lubrifiants et graisses
pourla transmissionLubrifiant synthétique
AT F9.55550-AV 6TUTELA TRANSMISSION
GI/PA
Contractual Technical
Reference N°F001.A16Huile de transmission
automatique
Lubrifiant synthétique
SAE 75W-80 API GL-39.55550-MZ 9TUTELA TRANSMISSION
GEARSYNTH Z3
Contractual Technical
Reference N°F001.A16Huile de transmission
manuelle et de transfert
pour 5M/T
Lubrifiant synthétique
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Huile de transmission
manuelle et de transfert
pour 6M/T
Lubrifiant synthétique
SAE 75W-80 API GL-49.55550-MZ 10TUTELA TRANSMISSION
GEARSYNTH Z4
Contractual Technical
Reference N°F002.A16Huile de transfert pour
boîte automatique
Lubrifiant synthétique
SAE 80 API GL-59.55550-DA 12TUTELA TRANSMISSION
AXLE Z
Contractual Technical
Reference N°F002.A16Huile de différentiel pour
2RM et 4RM sans
différentiel LSD type
multi-disque
Lubrifiant synthétique
SAE 80 API GL-59.55550-DA 13TUTELA TRANSMISSION
AXLE Z-LS
Contractual Technical
Reference N°F003.A16Huile de différentiel pour
4RM avec différentiel
(LSD) type multi-disque
Liquide de frein
Liquide d'embrayageDOT 49,55597
ou MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Commandes de freins
hydrauliques et
embrayage hydraulique
Direction assistéeLubrifiant synthétique
AT F9.55550-AG 4TUTELA GI/Z
Contractual Technical
Reference N°F001.A16
323

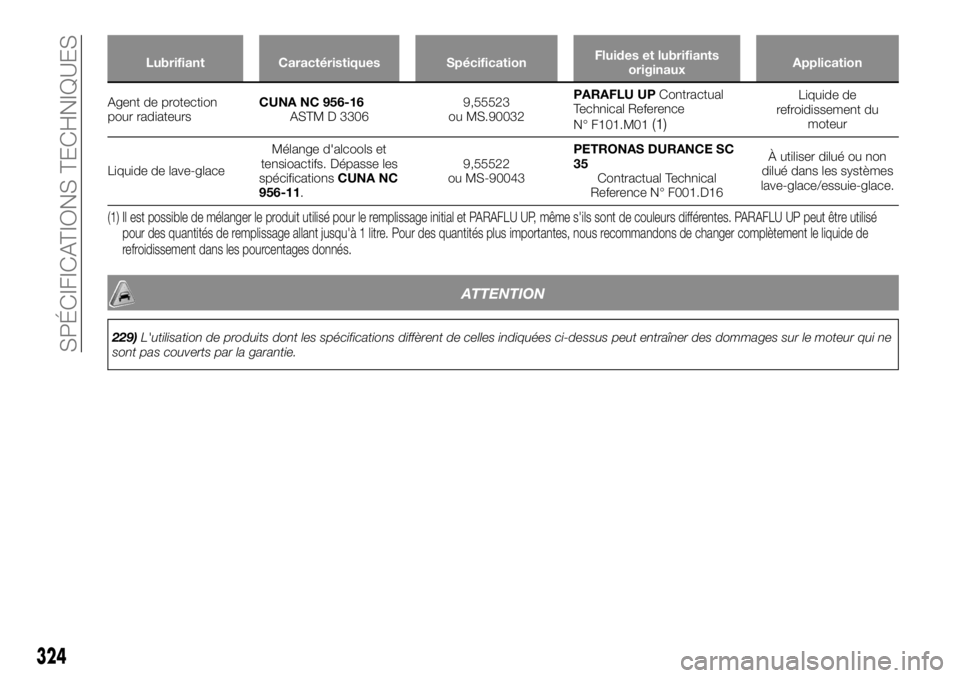

Lubrifiant Caractéristiques SpécificationFluides et lubrifiants
originauxApplication
Agent de protection
pourradiateursCUNA NC 956-16
ASTM D 33069,55523
ou MS.90032PARAFLU UPContractual
Technical Reference
N° F101.M01
(1)
Liquide de
refroidissement du
moteur
Liquide de lave-glaceMélange d'alcools et
tensioactifs. Dépasse les
spécificationsCUNA NC
956-11.9,55522
ou MS-90043PETRONAS DURANCE SC
35
Contractual Technical
Reference N° F001.D16À utiliser dilué ou non
dilué dans les systèmes
lave-glace/essuie-glace.
(1) Il est possible de mélanger le produit utilisé pour le remplissage initial et PARAFLU UP, même s'ils sont de couleurs différentes. PARAFLU UP peut être utilisé
pour des quantités de remplissage allant jusqu'à 1 litre. Pour des quantités plus importantes, nous recommandons de changer complètement le liquidede
refroidissement dans les pourcentages donnés.
ATTENTION
229)L'utilisation de produits dont les spécifications diffèrent de celles indiquées ci-dessus peut entraîner des dommages sur le moteur qui ne
sont pas couverts par la garantie.
324
SPÉCIFICATIONS TECHNIQUES

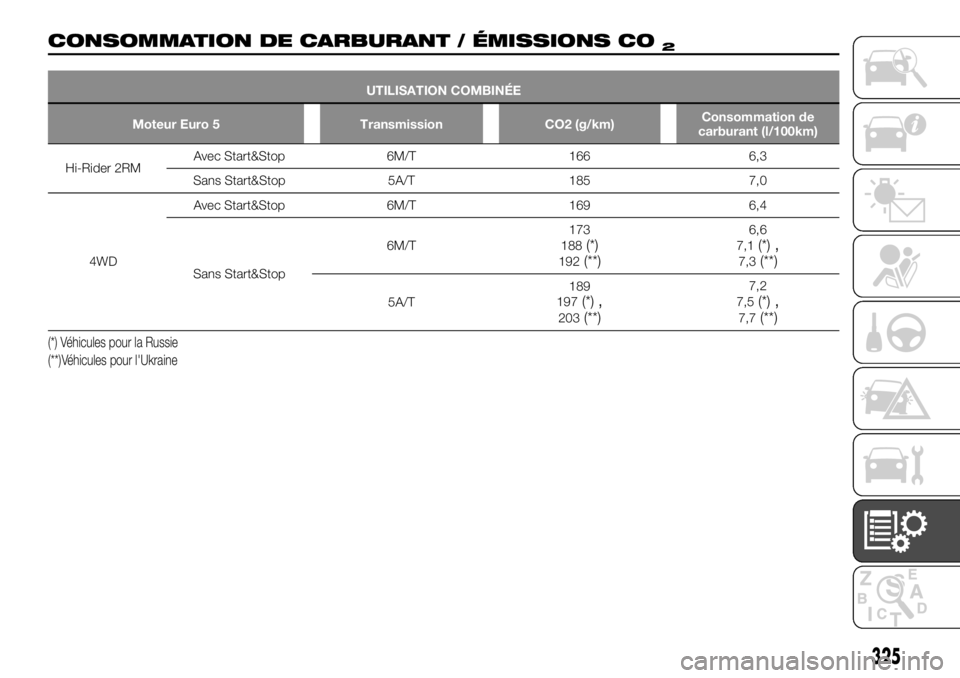

CONSOMMATION DE CARBURANT / ÉMISSIONS CO2
UTILISATION COMBINÉE
Moteur Euro 5 Transmission CO2 (g/km)Consommation de
carburant (l/100km)
Hi-Rider 2RMAvec Start&Stop 6M/T 166 6,3
Sans Start&Stop 5A/T 185 7,0
4WDAvec Start&Stop 6M/T 169 6,4
Sans Start&Stop6M/T173
188
(*)192(**)
6,6
7,1(*),7,3(**)
5A/T189
197(*),203(**)
7,2
7,5(*),7,7(**)
(*) Véhicules pour la Russie
(**)Véhicules pour l'Ukraine
325

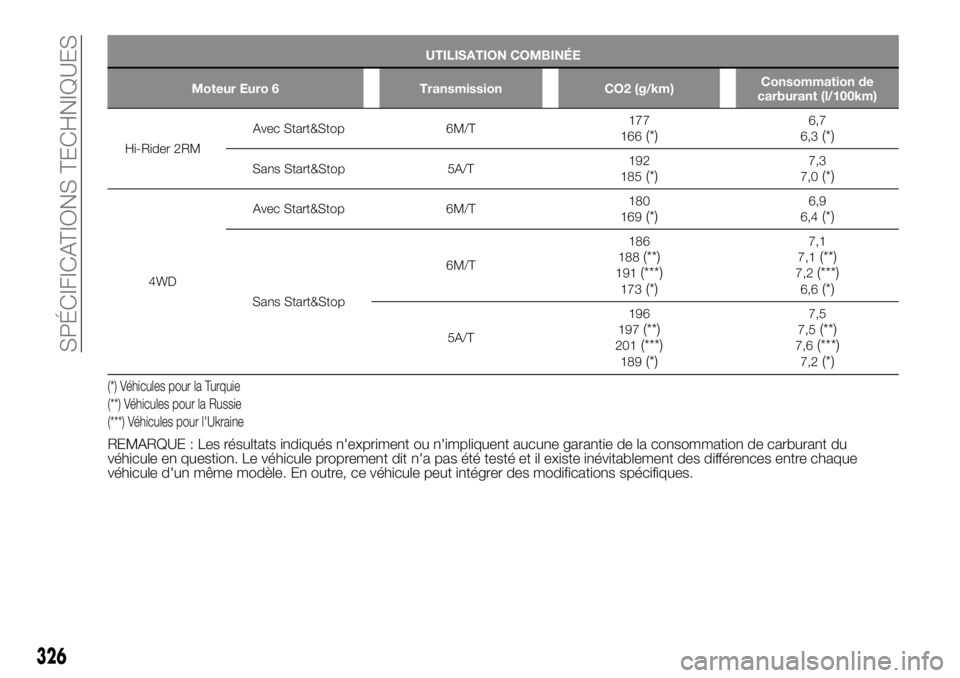

UTILISATION COMBINÉE
Moteur Euro 6 Transmission CO2 (g/km)Consommation de
carburant (l/100km)
Hi-Rider 2RMAvec Start&Stop 6M/T177
166(*)6,7
6,3(*)
Sans Start&Stop 5A/T192
185(*)7,3
7,0(*)
4WDAvec Start&Stop 6M/T180
169
(*)6,9
6,4(*)
Sans Start&Stop6M/T186
188
(**)191(***)173(*)
7,1
7,1(**)7,2(***)6,6(*)
5A/T196
197(**)201(***)189(*)
7,5
7,5(**)7,6(***)7,2(*)
(*) Véhicules pour la Turquie
(**) Véhicules pour la Russie
(***) Véhicules pour l'Ukraine
REMARQUE : Les résultats indiqués n'expriment ou n'impliquent aucune garantie de la consommation de carburant du
véhicule en question. Le véhicule proprement dit n'a pas été testé et il existe inévitablement des différences entre chaque
véhicule d'un même modèle. En outre, ce véhicule peut intégrer des modifications spécifiques.
326
