FIAT FULLBACK 2018 Drift- och underhållshandbok (in Swedish)

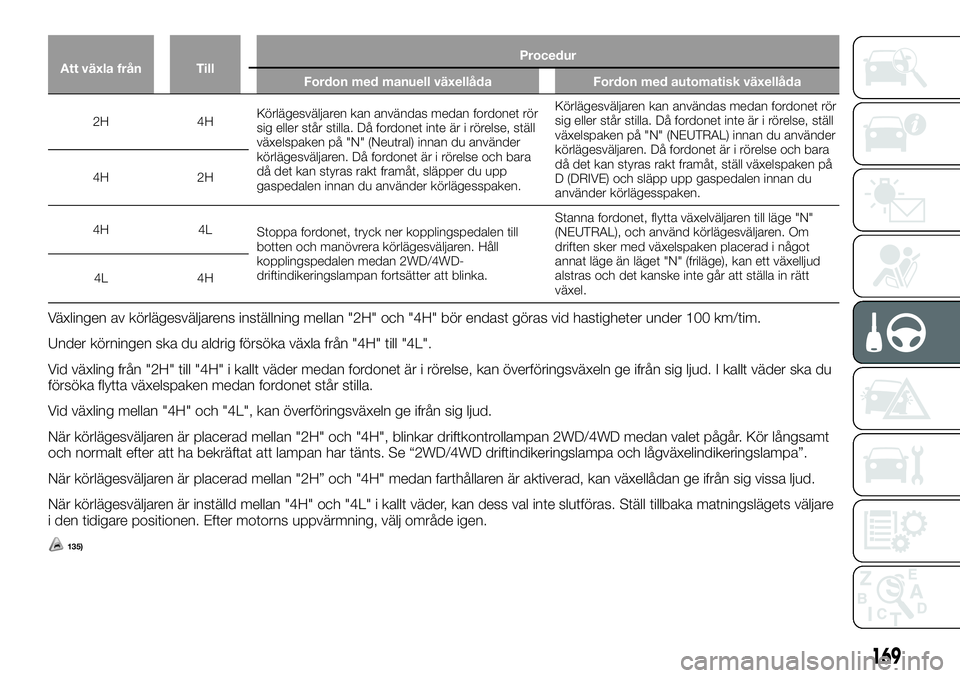

Att växla från TillProcedur
Fordon med manuell växellåda Fordon med automatisk växellåda
2H 4HKörlägesväljaren kan användas medan fordonet rör
sig eller står stilla. Då fordonet inte är i rörelse, ställ
växelspaken på "N" (Neutral) innan du använder
körlägesväljaren. Då fordonet är i rörelse och bara
då det kan styras rakt framåt, släpper du upp
gaspedalen innan du använder körlägesspaken.Körlägesväljaren kan användas medan fordonet rör
sig eller står stilla. Då fordonet inte är i rörelse, ställ
växelspaken på "N" (NEUTRAL) innan du använder
körlägesväljaren. Då fordonet är i rörelse och bara
då det kan styras rakt framåt, ställ växelspaken på
D (DRIVE) och släpp upp gaspedalen innan du
använder körlägesspaken. 4H 2H
4H 4L
Stoppa fordonet, tryck ner kopplingspedalen till
botten och manövrera körlägesväljaren. Håll
kopplingspedalen medan 2WD/4WD-
driftindikeringslampan fortsätter att blinka.Stanna fordonet, flytta växelväljaren till läge "N"
(NEUTRAL), och använd körlägesväljaren. Om
driften sker med växelspaken placerad i något
annat läge än läget "N" (friläge), kan ett växelljud
alstras och det kanske inte går att ställa in rätt
växel. 4L 4H
Växlingen av körlägesväljarens inställning mellan "2H" och "4H" bör endast göras vid hastigheter under 100 km/tim.
Under körningen ska du aldrig försöka växla från "4H" till "4L".
Vid växling från "2H" till "4H" i kallt väder medan fordonet är i rörelse, kan överföringsväxeln ge ifrån sig ljud. I kallt väder ska du
försöka flytta växelspaken medan fordonet står stilla.
Vid växling mellan "4H" och "4L", kan överföringsväxeln ge ifrån sig ljud.
När körlägesväljaren är placerad mellan "2H" och "4H", blinkar driftkontrollampan 2WD/4WD medan valet pågår. Kör långsamt
och normalt efter att ha bekräftat att lampan har tänts. Se “2WD/4WD driftindikeringslampa och lågväxelindikeringslampa”.
När körlägesväljaren är placerad mellan "2H” och "4H" medan farthållaren är aktiverad, kan växellådan ge ifrån sig vissa ljud.
När körlägesväljaren är inställd mellan "4H" och "4L" i kallt väder, kan dess val inte slutföras. Ställ tillbaka matningslägets väljare
i den tidigare positionen. Efter motorns uppvärmning, välj område igen.
135)
169

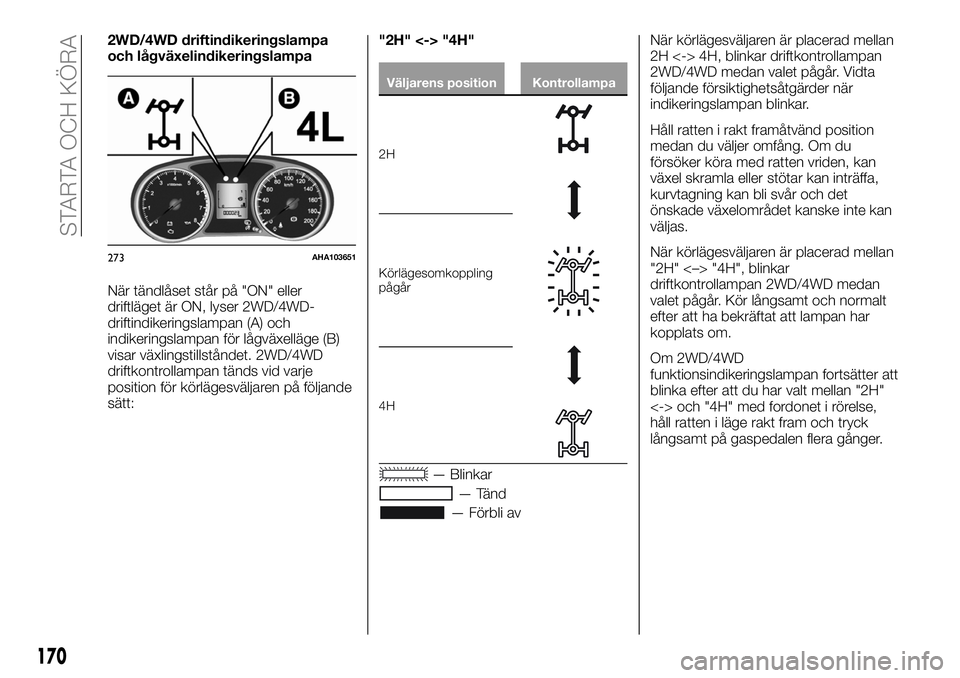

2WD/4WD driftindikeringslampa
och lågväxelindikeringslampa
När tändlåset står på "ON" eller
driftläget är ON, lyser 2WD/4WD-
driftindikeringslampan (A) och
indikeringslampan för lågväxelläge (B)
visar växlingstillståndet. 2WD/4WD
driftkontrollampan tänds vid varje
position för körlägesväljaren på följande
sätt:"2H" <-> "4H"
Väljarens position Kontrollampa
2H
Körlägesomkoppling
pågår
4H
— Blinkar
— Tänd
— Förbli avNär körlägesväljaren är placerad mellan
2H <-> 4H, blinkar driftkontrollampan
2WD/4WD medan valet pågår. Vidta
följande försiktighetsåtgärder när
indikeringslampan blinkar.
Håll ratten i rakt framåtvänd position
medan du väljer omfång. Om du
försöker köra med ratten vriden, kan
växel skramla eller stötar kan inträffa,
kurvtagning kan bli svår och det
önskade växelområdet kanske inte kan
väljas.
När körlägesväljaren är placerad mellan
"2H" <–> "4H", blinkar
driftkontrollampan 2WD/4WD medan
valet pågår. Kör långsamt och normalt
efter att ha bekräftat att lampan har
kopplats om.
Om 2WD/4WD
funktionsindikeringslampan fortsätter att
blinka efter att du har valt mellan "2H"
<-> och "4H" med fordonet i rörelse,
håll ratten i läge rakt fram och tryck
långsamt på gaspedalen flera gånger.
273AHA103651
170
STARTA OCH KÖRA

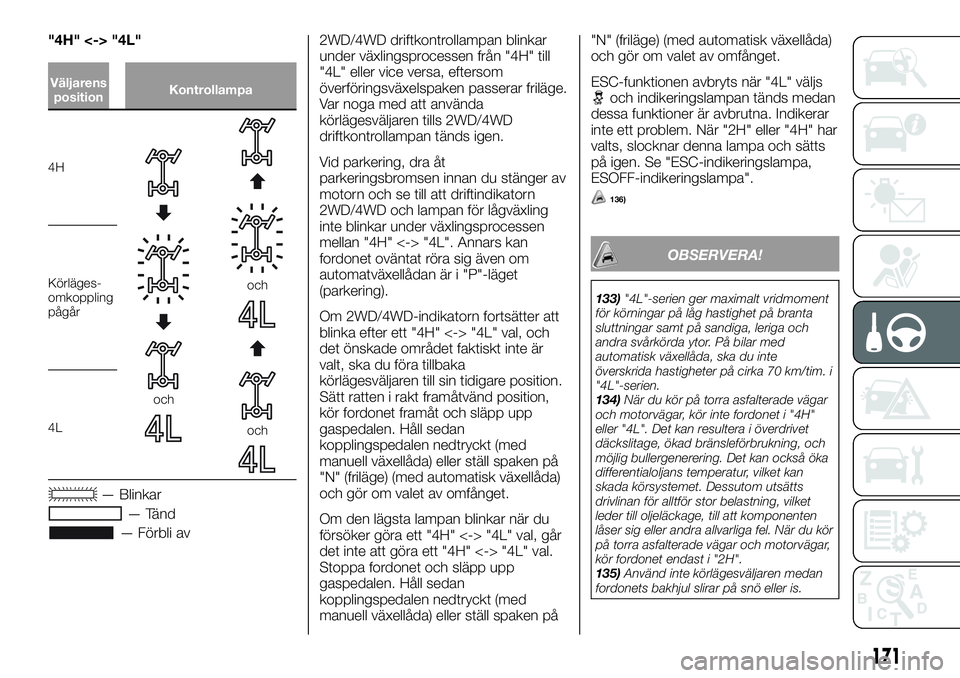

"4H" <-> "4L"
Väljarens
positionKontrollampa
4H
och
och
och
Körläges-
omkoppling
pågår
4L
— Blinkar
— Tänd
— Förbli av2WD/4WD driftkontrollampan blinkar
under växlingsprocessen från "4H" till
"4L" eller vice versa, eftersom
överföringsväxelspaken passerar friläge.
Var noga med att använda
körlägesväljaren tills 2WD/4WD
driftkontrollampan tänds igen.
Vid parkering, dra åt
parkeringsbromsen innan du stänger av
motorn och se till att driftindikatorn
2WD/4WD och lampan för lågväxling
inte blinkar under växlingsprocessen
mellan "4H" <-> "4L". Annars kan
fordonet oväntat röra sig även om
automatväxellådan är i "P"-läget
(parkering).
Om 2WD/4WD-indikatorn fortsätter att
blinka efter ett "4H" <-> "4L" val, och
det önskade området faktiskt inte är
valt, ska du föra tillbaka
körlägesväljaren till sin tidigare position.
Sätt ratten i rakt framåtvänd position,
kör fordonet framåt och släpp upp
gaspedalen. Håll sedan
kopplingspedalen nedtryckt (med
manuell växellåda) eller ställ spaken på
"N" (friläge) (med automatisk växellåda)
och gör om valet av omfånget.
Om den lägsta lampan blinkar när du
försöker göra ett "4H" <-> "4L" val, går
det inte att göra ett "4H" <-> "4L" val.
Stoppa fordonet och släpp upp
gaspedalen. Håll sedan
kopplingspedalen nedtryckt (med
manuell växellåda) eller ställ spaken på"N" (friläge) (med automatisk växellåda)
och gör om valet av omfånget.
ESC-funktionen avbryts när "4L" väljs
och indikeringslampan tänds medan
dessa funktioner är avbrutna. Indikerar
inte ett problem. När "2H" eller "4H" har
valts, slocknar denna lampa och sätts
på igen. Se "ESC-indikeringslampa,
ESOFF-indikeringslampa".
136)
OBSERVERA!
133)"4L"-serien ger maximalt vridmoment
för körningar på låg hastighet på branta
sluttningar samt på sandiga, leriga och
andra svårkörda ytor. På bilar med
automatisk växellåda, ska du inte
överskrida hastigheter på cirka 70 km/tim. i
"4L"-serien.
134)När du kör på torra asfalterade vägar
och motorvägar, kör inte fordonet i "4H"
eller "4L". Det kan resultera i överdrivet
däckslitage, ökad bränsleförbrukning, och
möjlig bullergenerering. Det kan också öka
differentialoljans temperatur, vilket kan
skada körsystemet. Dessutom utsätts
drivlinan för alltför stor belastning, vilket
leder till oljeläckage, till att komponenten
låser sig eller andra allvarliga fel. När du kör
på torra asfalterade vägar och motorvägar,
kör fordonet endast i "2H".
135)Använd inte körlägesväljaren medan
fordonets bakhjul slirar på snö eller is.
171

136)Om ett problem upptäcks i
överföringssystemet, kommer en
säkerhetsanordning att aktiveras.
2WD/4WD-driftindikatorn blinkar (två
gånger per sekund), och
överföringsväxlingen blir omöjlig. Parkera
fordonet på en säker plats, stäng av
motorn i några sekunder. Starta om
motorn. Lampan bör återgå till normal drift.
Om lampan fortsätter att blinka, låt
kontrollera din bil av en Fiat-återförsäljare

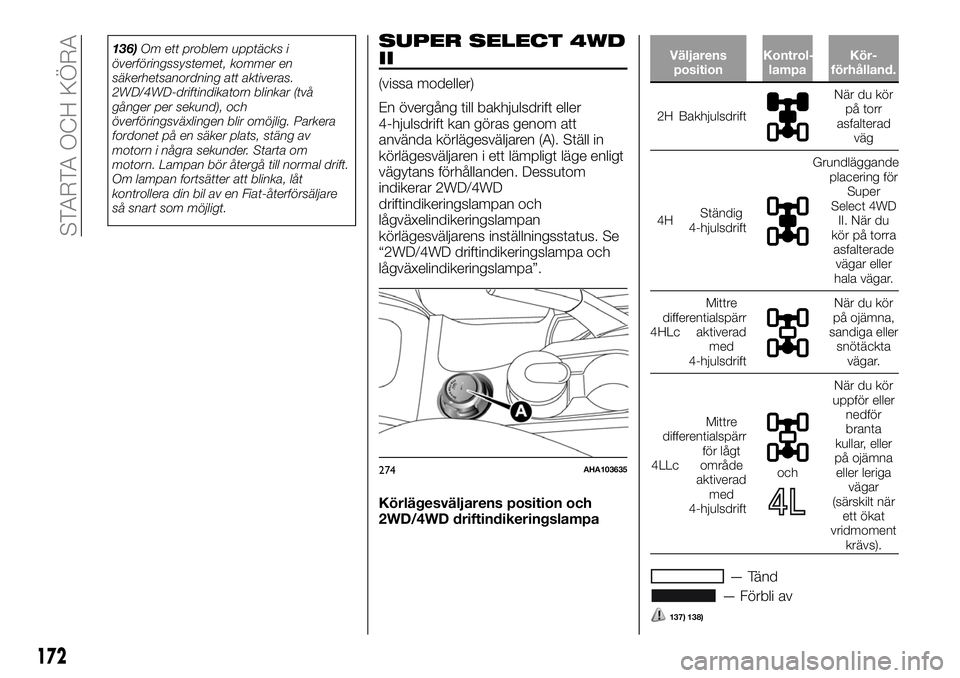

så snart som möjligt.SUPER SELECT 4WD
II
(vissa modeller)
En övergång till bakhjulsdrift eller
4-hjulsdrift kan göras genom att
använda körlägesväljaren (A). Ställ in
körlägesväljaren i ett lämpligt läge enligt
vägytans förhållanden. Dessutom
indikerar 2WD/4WD
driftindikeringslampan och
lågväxelindikeringslampan
körlägesväljarens inställningsstatus. Se
“2WD/4WD driftindikeringslampa och
lågväxelindikeringslampa”.
Körlägesväljarens position och
2WD/4WD driftindikeringslampa
Väljarens
positionKontrol-
lampaKör-
förhålland.
2H Bakhjulsdrift
När du kör
på torr
asfalterad
väg
4HStändig
4-hjulsdrift
Grundläggande
placering för
Super
Select 4WD
II. När du
kör på torra
asfalterade
vägar eller
hala vägar.
4HLcMittre
differentialspärr
aktiverad
med
4-hjulsdrift
När du kör
på ojämna,
sandiga eller
snötäckta
vägar.
4LLcMittre
differentialspärr
för lågt
område
aktiverad
med
4-hjulsdrift
och
När du kör
uppför eller
nedför
branta
kullar, eller
på ojämna
eller leriga
vägar
(särskilt när
ett ökat
vridmoment
krävs).
— Tänd
— Förbli av
137) 138)
274AHA103635
172
STARTA OCH KÖRA

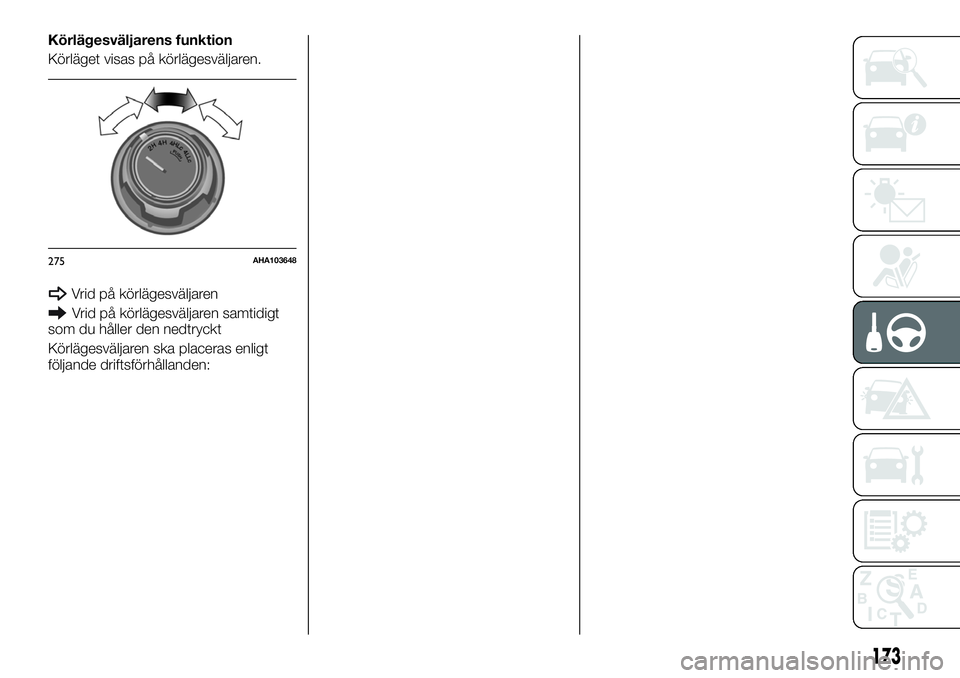

Körlägesväljarens funktion
Körläget visas på körlägesväljaren.
Vrid på körlägesväljaren
Vrid på körlägesväljaren samtidigt
som du håller den nedtryckt
Körlägesväljaren ska placeras enligt
följande driftsförhållanden:
275AHA103648
173

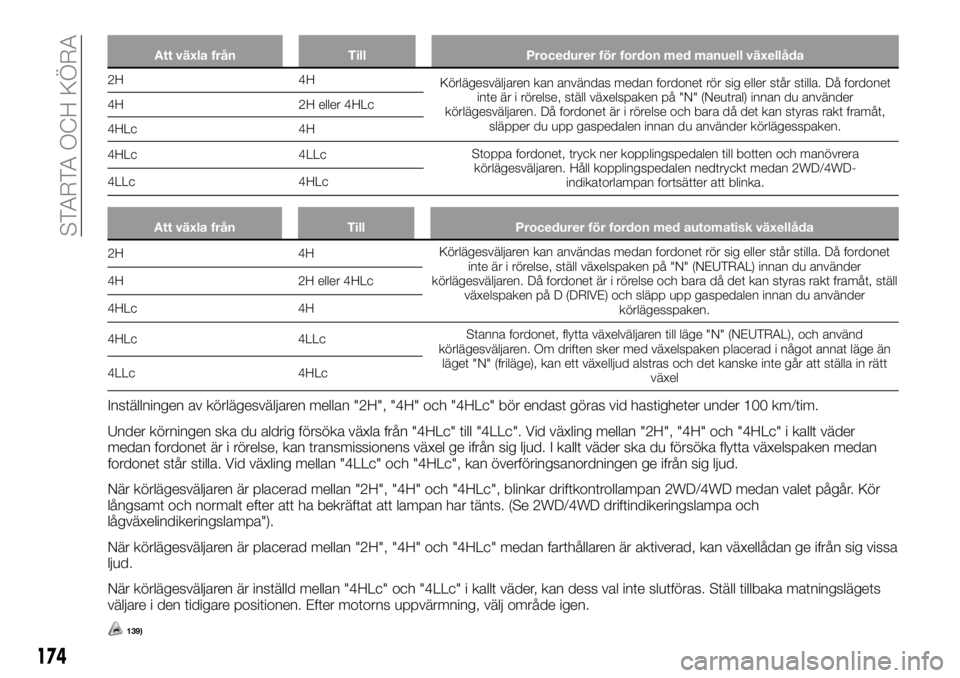

Att växla från Till Procedurer för fordon med manuell växellåda
2H 4H
Körlägesväljaren kan användas medan fordonet rör sig eller står stilla. Då fordonet
inte är i rörelse, ställ växelspaken på "N" (Neutral) innan du använder
körlägesväljaren. Då fordonet är i rörelse och bara då det kan styras rakt framåt,
släpper du upp gaspedalen innan du använder körlägesspaken. 4H 2H eller 4HLc
4HLc 4H
4HLc 4LLcStoppa fordonet, tryck ner kopplingspedalen till botten och manövrera
körlägesväljaren. Håll kopplingspedalen nedtryckt medan 2WD/4WD-
indikatorlampan fortsätter att blinka. 4LLc 4HLc
Att växla från Till Procedurer för fordon med automatisk växellåda
2H 4HKörlägesväljaren kan användas medan fordonet rör sig eller står stilla. Då fordonet
inte är i rörelse, ställ växelspaken på "N" (NEUTRAL) innan du använder
körlägesväljaren. Då fordonet är i rörelse och bara då det kan styras rakt framåt, ställ
växelspaken på D (DRIVE) och släpp upp gaspedalen innan du använder
körlägesspaken. 4H 2H eller 4HLc
4HLc 4H
4HLc 4LLcStanna fordonet, flytta växelväljaren till läge "N" (NEUTRAL), och använd
körlägesväljaren. Om driften sker med växelspaken placerad i något annat läge än
läget "N" (friläge), kan ett växelljud alstras och det kanske inte går att ställa in rätt
växel 4LLc 4HLc
Inställningen av körlägesväljaren mellan "2H", "4H" och "4HLc" bör endast göras vid hastigheter under 100 km/tim.
Under körningen ska du aldrig försöka växla från "4HLc" till "4LLc". Vid växling mellan "2H", "4H" och "4HLc" i kallt väder
medan fordonet är i rörelse, kan transmissionens växel ge ifrån sig ljud. I kallt väder ska du försöka flytta växelspaken medan
fordonet står stilla. Vid växling mellan "4LLc" och "4HLc", kan överföringsanordningen ge ifrån sig ljud.
När körlägesväljaren är placerad mellan "2H", "4H" och "4HLc", blinkar driftkontrollampan 2WD/4WD medan valet pågår. Kör
långsamt och normalt efter att ha bekräftat att lampan har tänts. (Se 2WD/4WD driftindikeringslampa och
lågväxelindikeringslampa").
När körlägesväljaren är placerad mellan "2H", "4H" och "4HLc" medan farthållaren är aktiverad, kan växellådan ge ifrån sig vissa
ljud.
När körlägesväljaren är inställd mellan "4HLc" och "4LLc" i kallt väder, kan dess val inte slutföras. Ställ tillbaka matningslägets
väljare i den tidigare positionen. Efter motorns uppvärmning, välj område igen.
139)
174
STARTA OCH KÖRA

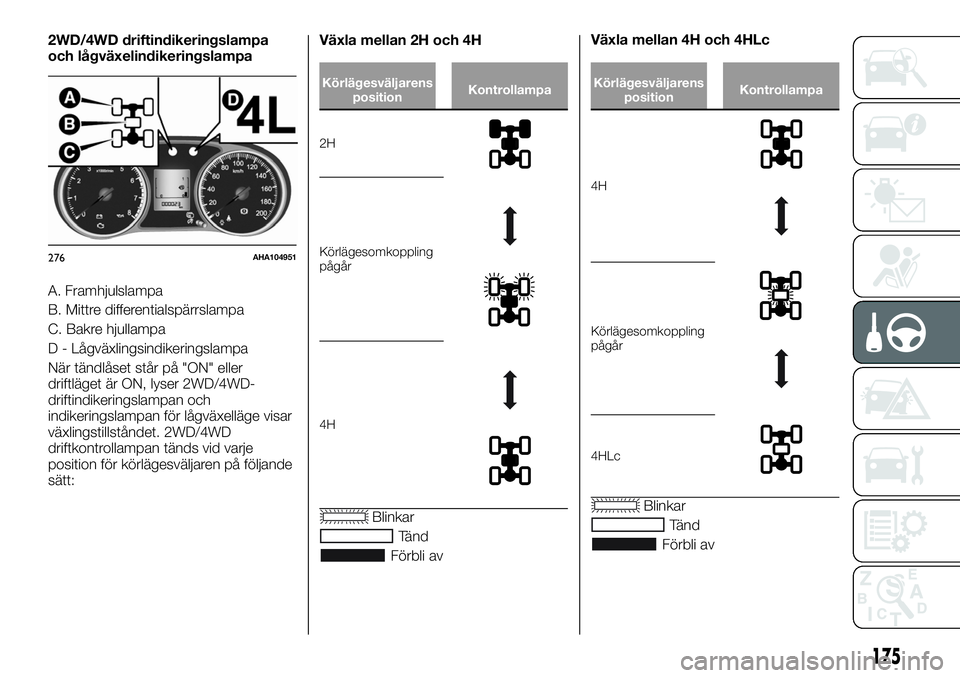

2WD/4WD driftindikeringslampa
och lågväxelindikeringslampa
A. Framhjulslampa
B. Mittre differentialspärrslampa
C. Bakre hjullampa
D - Lågväxlingsindikeringslampa
När tändlåset står på "ON" eller
driftläget är ON, lyser 2WD/4WD-
driftindikeringslampan och
indikeringslampan för lågväxelläge visar
växlingstillståndet. 2WD/4WD
driftkontrollampan tänds vid varje
position för körlägesväljaren på följande
sätt:Växla mellan 2H och 4H
Körlägesväljarens
positionKontrollampa
2H
Körlägesomkoppling
pågår
4H
Blinkar
Tänd
Förbli avVäxla mellan 4H och 4HLc
Körlägesväljarens
positionKontrollampa
4H
Körlägesomkoppling
pågår
4HLc
Blinkar
Tänd
Förbli av
276AHA104951
175

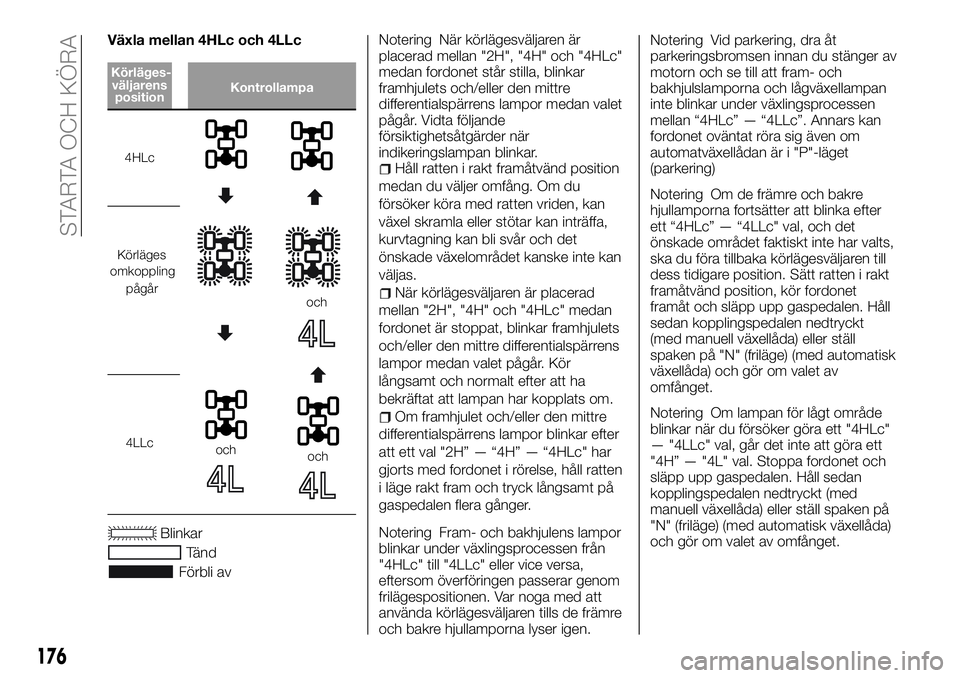

Växla mellan 4HLc och 4LLc
Körläges-
positionKontrollampa
4HLc
Körläges
pågår
och
4LLcochoch
Blinkar
Tänd
Förbli avNotering När körlägesväljaren är
placerad mellan "2H", "4H" och "4HLc"
medan fordonet står stilla, blinkar
framhjulets och/eller den mittre
differentialspärrens lampor medan valet
pågår. Vidta följande
försiktighetsåtgärder när
indikeringslampan blinkar.
Håll ratten i rakt framåtvänd position
medan du väljer omfång. Om du
försöker köra med ratten vriden, kan
växel skramla eller stötar kan inträffa,
kurvtagning kan bli svår och det
önskade växelområdet kanske inte kan
väljas.
När körlägesväljaren är placerad
mellan "2H", "4H" och "4HLc" medan
fordonet är stoppat, blinkar framhjulets
och/eller den mittre differentialspärrens
lampor medan valet pågår. Kör
långsamt och normalt efter att ha
bekräftat att lampan har kopplats om.
Om framhjulet och/eller den mittre
differentialspärrens lampor blinkar efter
att ett val "2H” — “4H” — “4HLc" har
gjorts med fordonet i rörelse, håll ratten
i läge rakt fram och tryck långsamt på
gaspedalen flera gånger.
Notering Fram- och bakhjulens lampor
blinkar under växlingsprocessen från
"4HLc" till "4LLc" eller vice versa,
eftersom överföringen passerar genom
frilägespositionen. Var noga med att
använda körlägesväljaren tills de främre
och bakre hjullamporna lyser igen.Notering Vid parkering, dra åt
parkeringsbromsen innan du stänger av
motorn och se till att fram- och
bakhjulslamporna och lågväxellampan
inte blinkar under växlingsprocessen
mellan “4HLc” — “4LLc”. Annars kan
fordonet oväntat röra sig även om
automatväxellådan är i "P"-läget
(parkering)
Notering Om de främre och bakre
hjullamporna fortsätter att blinka efter
ett “4HLc” — “4LLc" val, och det
önskade området faktiskt inte har valts,
ska du föra tillbaka körlägesväljaren till
dess tidigare position. Sätt ratten i rakt
framåtvänd position, kör fordonet
framåt och släpp upp gaspedalen. Håll
sedan kopplingspedalen nedtryckt
(med manuell växellåda) eller ställ
spaken på "N" (friläge) (med automatisk
växellåda) och gör om valet av
omfånget.
Notering Om lampan för lågt område
blinkar när du försöker göra ett "4HLc"
— "4LLc" val, går det inte att göra ett
"4H” — "4L" val. Stoppa fordonet och
släpp upp gaspedalen. Håll sedan
kopplingspedalen nedtryckt (med
manuell växellåda) eller ställ spaken på
"N" (friläge) (med automatisk växellåda)
och gör om valet av omfånget.
176

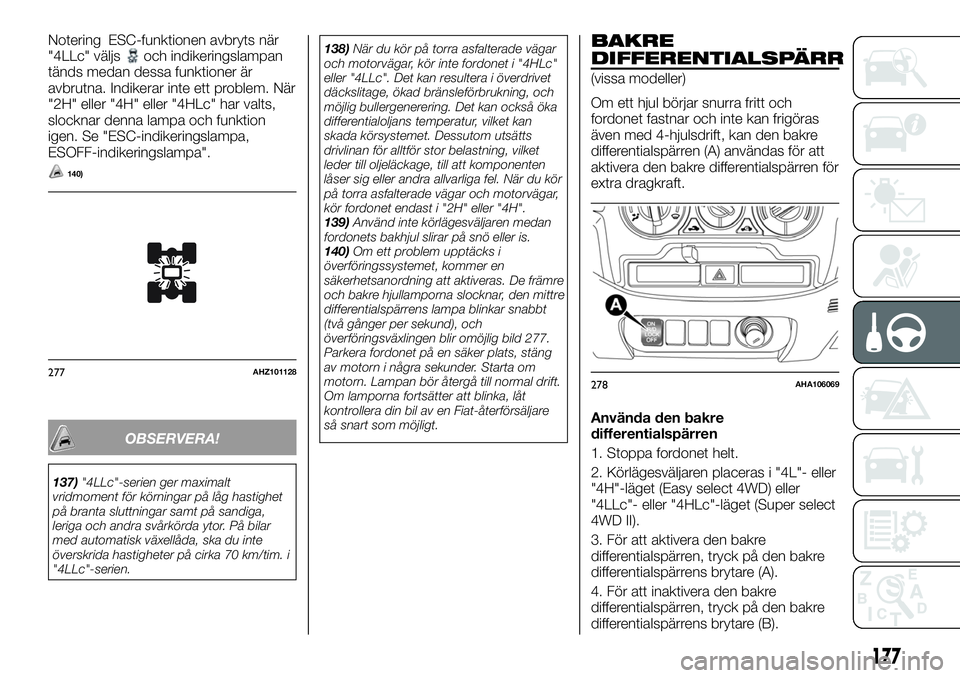

STARTA OCH KÖRA
väljarens
omkoppling

Notering ESC-funktionen avbryts när
"4LLc" väljsoch indikeringslampan
tänds medan dessa funktioner är
avbrutna. Indikerar inte ett problem. När
"2H" eller "4H" eller "4HLc" har valts,
slocknar denna lampa och funktion
igen. Se "ESC-indikeringslampa,
ESOFF-indikeringslampa".
140)
OBSERVERA!
137)"4LLc"-serien ger maximalt
vridmoment för körningar på låg hastighet
på branta sluttningar samt på sandiga,
leriga och andra svårkörda ytor. På bilar
med automatisk växellåda, ska du inte
överskrida hastigheter på cirka 70 km/tim. i
"4LLc"-serien.138)När du kör på torra asfalterade vägar
och motorvägar, kör inte fordonet i "4HLc"
eller "4LLc". Det kan resultera i överdrivet
däckslitage, ökad bränsleförbrukning, och
möjlig bullergenerering. Det kan också öka
differentialoljans temperatur, vilket kan
skada körsystemet. Dessutom utsätts
drivlinan för alltför stor belastning, vilket
leder till oljeläckage, till att komponenten
låser sig eller andra allvarliga fel. När du kör
på torra asfalterade vägar och motorvägar,
kör fordonet endast i "2H" eller "4H".
139)Använd inte körlägesväljaren medan
fordonets bakhjul slirar på snö eller is.
140)Om ett problem upptäcks i
överföringssystemet, kommer en
säkerhetsanordning att aktiveras. De främre
och bakre hjullamporna slocknar, den mittre
differentialspärrens lampa blinkar snabbt
(två gånger per sekund), och
överföringsväxlingen blir omöjlig bild 277.
Parkera fordonet på en säker plats, stäng
av motorn i några sekunder. Starta om
motorn. Lampan bör återgå till normal drift.
Om lamporna fortsätter att blinka, låt
kontrollera din bil av en Fiat-återförsäljare
så snart som möjligt.
BAKRE
DIFFERENTIALSPÄRR
(vissa modeller)
Om ett hjul börjar snurra fritt och
fordonet fastnar och inte kan frigöras
även med 4-hjulsdrift, kan den bakre
differentialspärren (A) användas för att
aktivera den bakre differentialspärren för
extra dragkraft.
Använda den bakre
differentialspärren
1. Stoppa fordonet helt.
2. Körlägesväljaren placeras i "4L"- eller
"4H"-läget (Easy select 4WD) eller
"4LLc"- eller "4HLc"-läget (Super select
4WD II).
3. För att aktivera den bakre
differentialspärren, tryck på den bakre
differentialspärrens brytare (A).
4. För att inaktivera den bakre
differentialspärren, tryck på den bakre
differentialspärrens brytare (B).
277AHZ101128278AHA106069
177

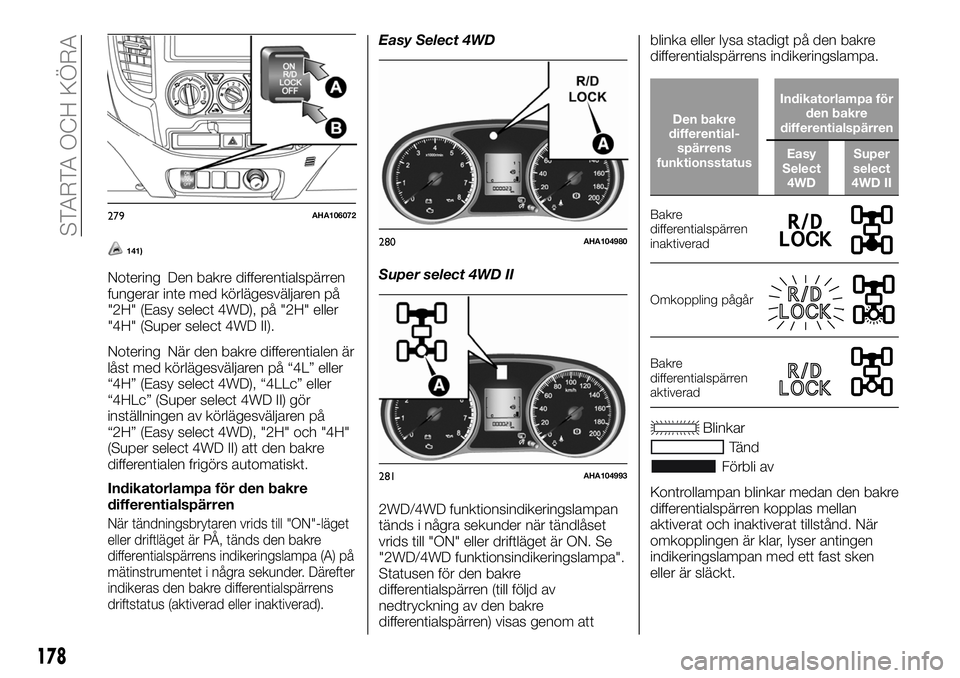

141)
Notering Den bakre differentialspärren
fungerar inte med körlägesväljaren på
"2H" (Easy select 4WD), på "2H" eller
"4H" (Super select 4WD II).
Notering När den bakre differentialen är
låst med körlägesväljaren på “4L” eller
“4H” (Easy select 4WD), “4LLc” eller
“4HLc” (Super select 4WD II) gör
inställningen av körlägesväljaren på
“2H” (Easy select 4WD), "2H" och "4H"
(Super select 4WD II) att den bakre
differentialen frigörs automatiskt.
Indikatorlampa för den bakre
differentialspärren
När tändningsbrytaren vrids till "ON"-läget
eller driftläget är PÅ, tänds den bakre
differentialspärrens indikeringslampa (A) på
mätinstrumentet i några sekunder. Därefter
indikeras den bakre differentialspärrens
driftstatus (aktiverad eller inaktiverad).
Easy Select 4WD
Super select 4WD II
2WD/4WD funktionsindikeringslampan
tänds i några sekunder när tändlåset
vrids till "ON" eller driftläget är ON. Se
"2WD/4WD funktionsindikeringslampa".
Statusen för den bakre
differentialspärren (till följd av
nedtryckning av den bakre
differentialspärren) visas genom attblinka eller lysa stadigt på den bakre
differentialspärrens indikeringslampa.
Den bakre
differential-
spärrens
funktionsstatusIndikatorlampa för
den bakre
differentialspärren
Easy
Select
4WDSuper
select
4WD II
Bakre
differentialspärren
inaktiverad
Omkoppling pågår
Bakre
differentialspärren
aktiverad
Blinkar
Tänd
Förbli av
Kontrollampan blinkar medan den bakre
differentialspärren kopplas mellan
aktiverat och inaktiverat tillstånd. När
omkopplingen är klar, lyser antingen
indikeringslampan med ett fast sken
eller är släckt.
279AHA106072
280AHA104980
281AHA104993
178
STARTA OCH KÖRA
