FIAT FULLBACK 2018 Manual de Empleo y Cuidado (in Spanish)

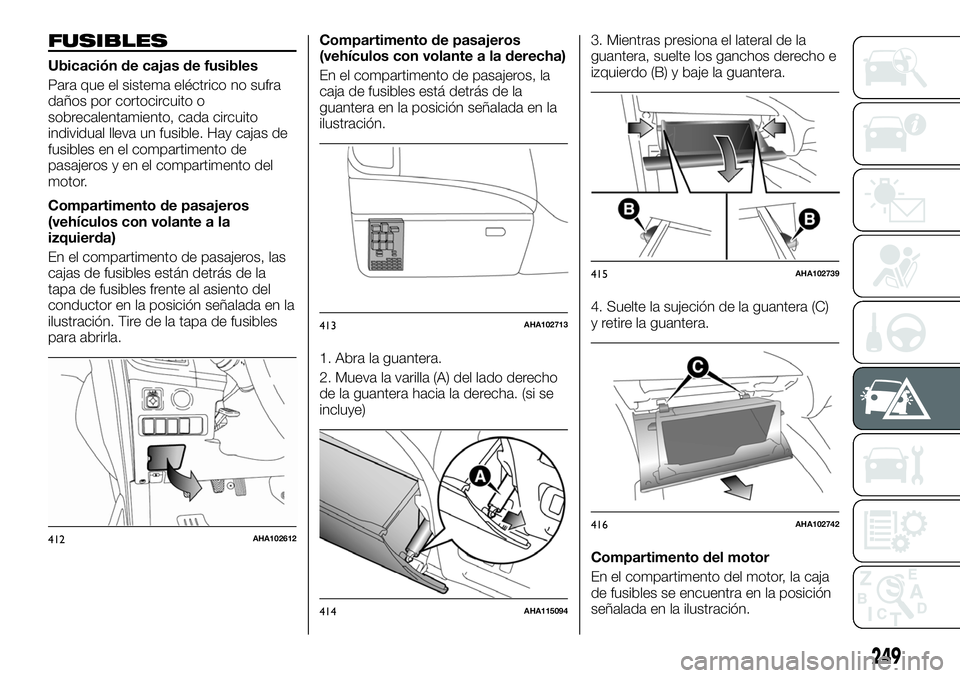

FUSIBLES
Ubicación de cajas de fusibles
Para que el sistema eléctrico no sufra
daños por cortocircuito o
sobrecalentamiento, cada circuito
individual lleva un fusible. Hay cajas de
fusibles en el compartimento de
pasajeros y en el compartimento del
motor.
Compartimento de pasajeros
(vehículos con volante a la
izquierda)
En el compartimento de pasajeros, las
cajas de fusibles están detrás de la
tapa de fusibles frente al asiento del
conductor en la posición señalada en la
ilustración. Tire de la tapa de fusibles
para abrirla.Compartimento de pasajeros
(vehículos con volante a la derecha)
En el compartimento de pasajeros, la
caja de fusibles está detrás de la
guantera en la posición señalada en la
ilustración.
1. Abra la guantera.
2. Mueva la varilla (A) del lado derecho
de la guantera hacia la derecha. (si se
incluye)3. Mientras presiona el lateral de la
guantera, suelte los ganchos derecho e
izquierdo (B) y baje la guantera.
4. Suelte la sujeción de la guantera (C)
y retire la guantera.
Compartimento del motor
En el compartimento del motor, la caja
de fusibles se encuentra en la posición
señalada en la ilustración.
412AHA102612
413AHA102713
414AHA115094
415AHA102739
416AHA102742
249

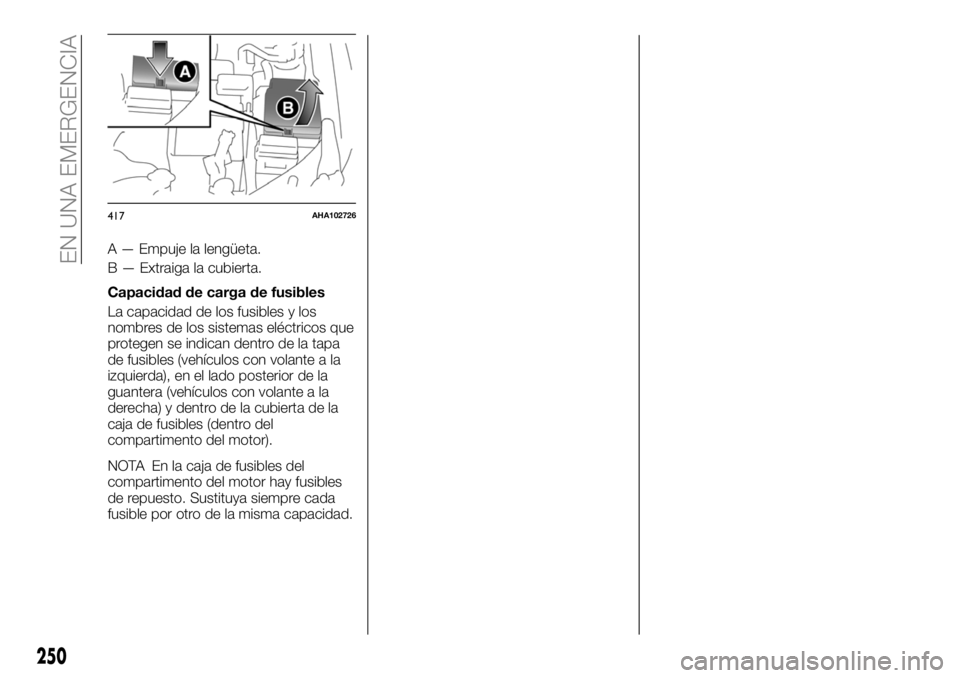

A — Empuje la lengüeta.
B — Extraiga la cubierta.
Capacidad de carga de fusibles
La capacidad de los fusibles y los
nombres de los sistemas eléctricos que
protegen se indican dentro de la tapa
de fusibles (vehículos con volante a la
izquierda), en el lado posterior de la
guantera (vehículos con volante a la
derecha) y dentro de la cubierta de la
caja de fusibles (dentro del
compartimento del motor).
NOTA En la caja de fusibles del
compartimento del motor hay fusibles
de repuesto. Sustituya siempre cada
fusible por otro de la misma capacidad.
417AHA102726
250
EN UNA EMERGENCIA

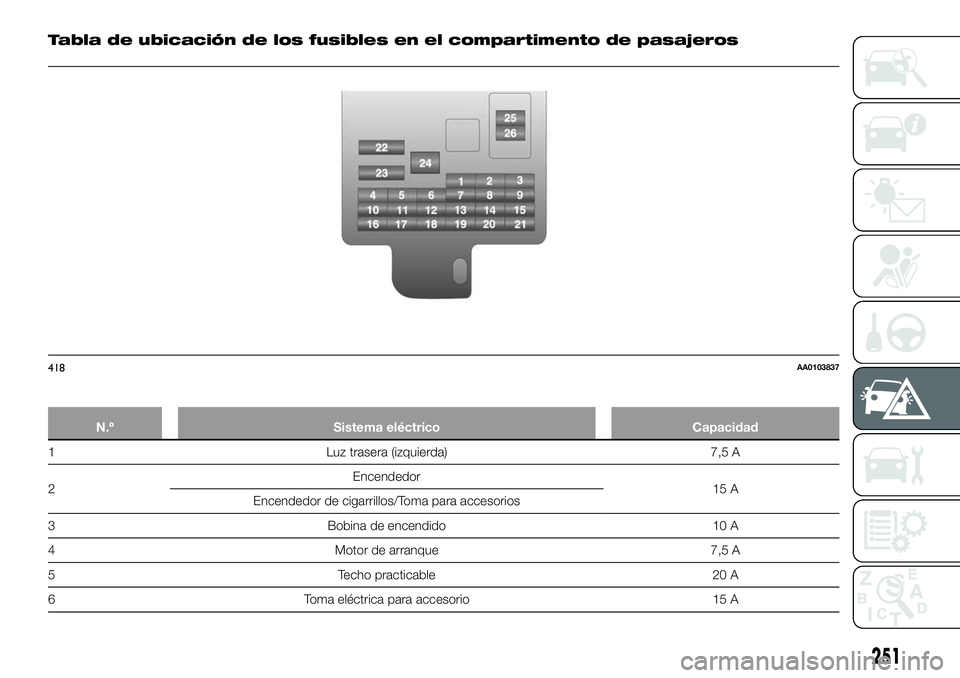

Tabla de ubicación de los fusibles en el compartimento de pasajeros
N.º Sistema eléctrico Capacidad
1 Luz trasera (izquierda) 7,5 A
2Encendedor
15 A
Encendedor de cigarrillos/Toma para accesorios
3 Bobina de encendido 10 A
4 Motor de arranque 7,5 A
5 Techo practicable 20 A
6 Toma eléctrica para accesorio 15 A
418AA0103837
251

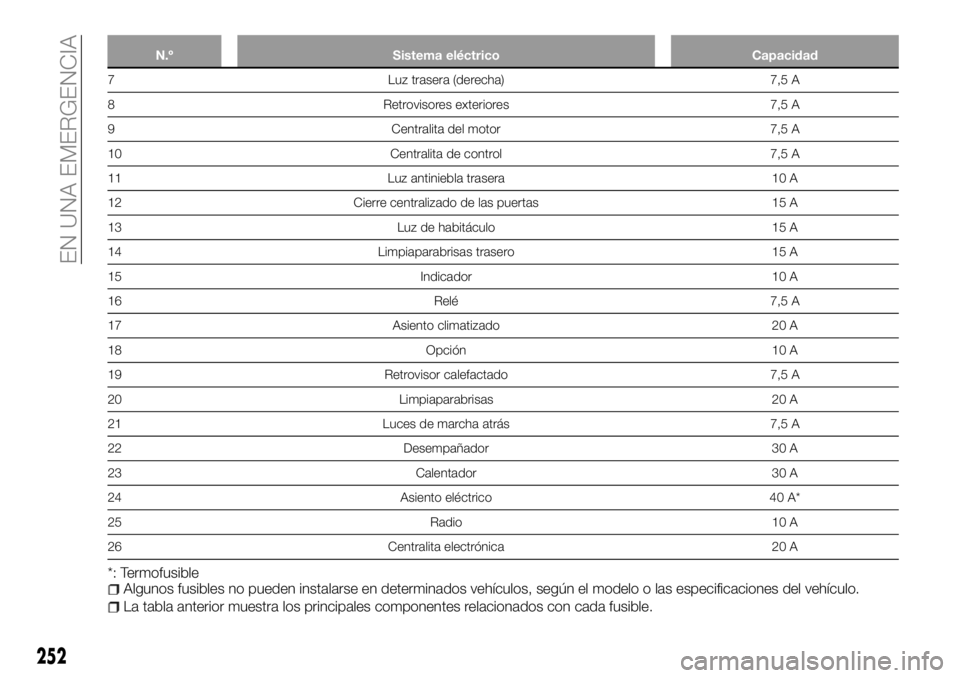

N.º Sistema eléctrico Capacidad
7 Luz trasera (derecha) 7,5 A
8 Retrovisores exteriores 7,5 A
9 Centralita del motor 7,5 A
10 Centralita de control 7,5 A
11 Luz antiniebla trasera 10 A
12 Cierre centralizado de las puertas 15 A
13 Luz de habitáculo 15 A
14 Limpiaparabrisas trasero 15 A
15 Indicador 10 A
16 Relé 7,5 A
17 Asiento climatizado 20 A
18 Opción 10 A
19 Retrovisor calefactado 7,5 A
20 Limpiaparabrisas 20 A
21 Luces de marcha atrás 7,5 A
22 Desempañador 30 A
23 Calentador 30 A
24 Asiento eléctrico 40 A*
25 Radio 10 A
26 Centralita electrónica 20 A
*: TermofusibleAlgunos fusibles no pueden instalarse en determinados vehículos, según el modelo o las especificaciones del vehículo.
La tabla anterior muestra los principales componentes relacionados con cada fusible.
252
EN UNA EMERGENCIA

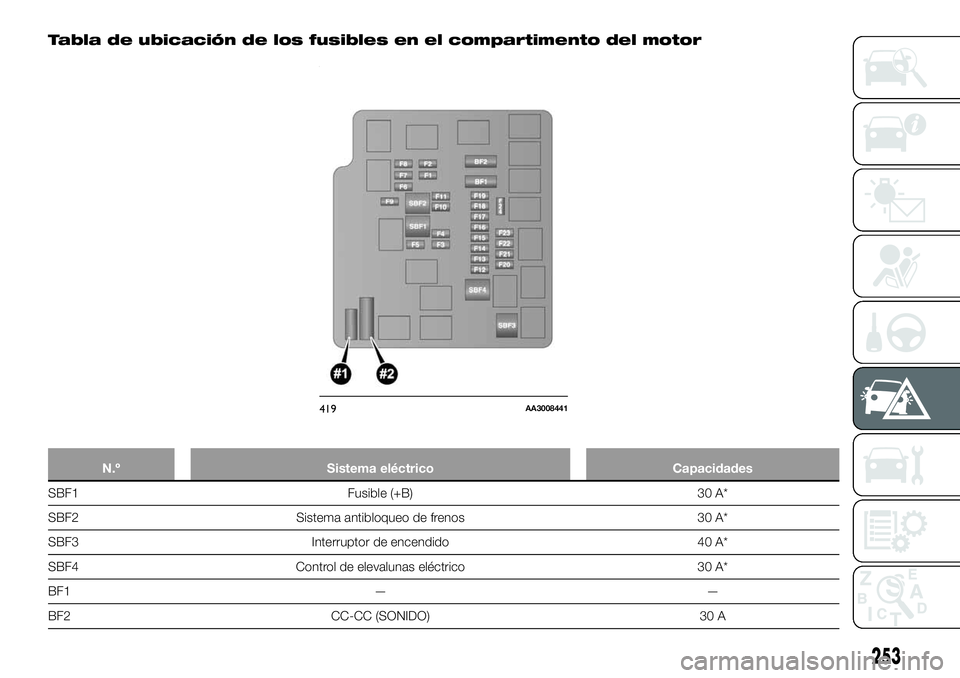

Tabla de ubicación de los fusibles en el compartimento del motor
N.º Sistema eléctrico Capacidades
SBF1 Fusible (+B) 30 A*
SBF2 Sistema antibloqueo de frenos 30 A*
SBF3 Interruptor de encendido 40 A*
SBF4 Control de elevalunas eléctrico 30 A*
BF1 — —
BF2 CC-CC (SONIDO) 30 A
419AA3008441
253

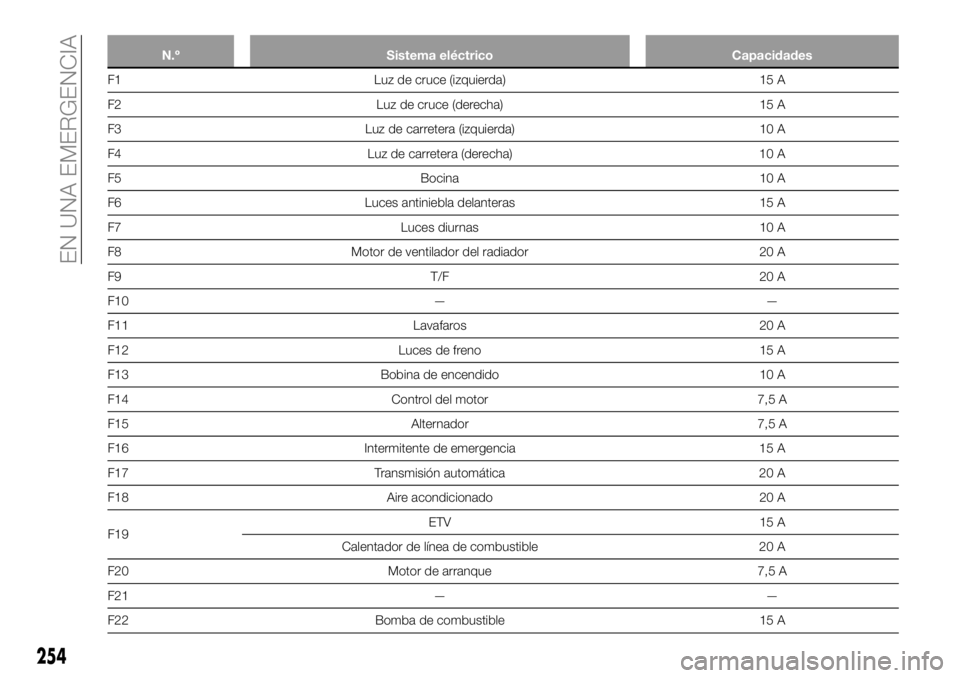

N.º Sistema eléctrico Capacidades
F1 Luz de cruce (izquierda) 15 A
F2 Luz de cruce (derecha) 15 A
F3 Luz de carretera (izquierda) 10 A
F4 Luz de carretera (derecha) 10 A
F5 Bocina 10 A
F6 Luces antiniebla delanteras 15 A
F7 Luces diurnas 10 A
F8 Motor de ventilador del radiador 20 A
F9 T/F 20 A
F10 — —
F11 Lavafaros 20 A
F12 Luces de freno 15 A
F13 Bobina de encendido 10 A
F14 Control del motor 7,5 A
F15 Alternador 7,5 A
F16 Intermitente de emergencia 15 A
F17 Transmisión automática 20 A
F18 Aire acondicionado 20 A
F19ETV 15 A
Calentador de línea de combustible 20 A
F20 Motor de arranque 7,5 A
F21 — —
F22 Bomba de combustible 15 A
254
EN UNA EMERGENCIA

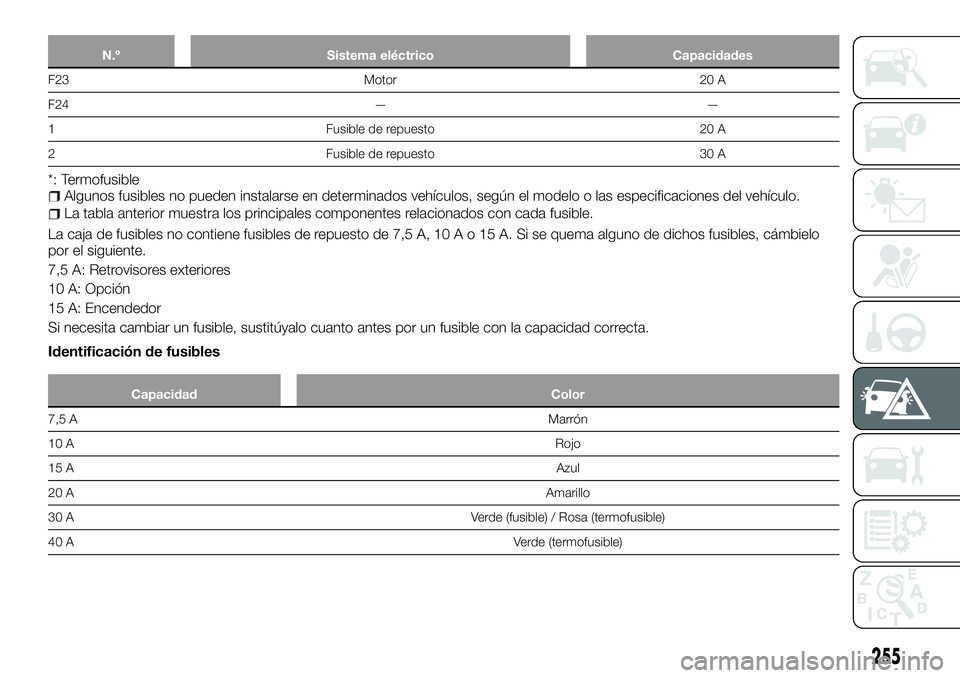

N.º Sistema eléctrico Capacidades
F23 Motor 20 A
F24 — —
1 Fusible de repuesto 20 A
2 Fusible de repuesto 30 A
*: TermofusibleAlgunos fusibles no pueden instalarse en determinados vehículos, según el modelo o las especificaciones del vehículo.
La tabla anterior muestra los principales componentes relacionados con cada fusible.
La caja de fusibles no contiene fusibles de repuesto de 7,5 A, 10Ao15A.Sisequema alguno de dichos fusibles, cámbielo
por el siguiente.
7,5 A: Retrovisores exteriores
10 A: Opción
15 A: Encendedor
Si necesita cambiar un fusible, sustitúyalo cuanto antes por un fusible con la capacidad correcta.
Identificación de fusibles
Capacidad Color
7,5 AMarrón
10 ARojo
15 AAzul
20 AAmarillo
30 A Verde (fusible) / Rosa (termofusible)
40 AVerde (termofusible)
255

Sustitución de fusibles
344) 345) 346) 347) 348) 349)
182)
1. Antes de cambiar un fusible,
desconecte siempre el circuito eléctrico
afectado y coloque el interruptor de
encendido en la posición “LOCK” o
ponga el modo de funcionamiento en
OFF.
2. Saque el extractor de fusibles (A) de
la caja de fusibles en el compartimento
del motor.
3. Compruebe el fusible afectado
consultando la tabla de capacidades de
carga de fusibles.B. Fusible en buen estado
C. Fusible fundido
NOTA Si algún sistema no funciona
pero su fusible se encuentra en buen
estado, quizá haya un fallo en otro
punto del sistema. Le recomendamos
que haga revisar su vehículo.
4. Coloque un fusible nuevo de la
misma capacidad con el extractor de
fusibles en el mismo sitio de la caja de
fusibles.
ADVERTENCIA
344)No cambie nunca un fusible por otro
de mayor amperaje: PELIGRO DE
INCENDIO. Si se activa un fusible de
protección general (MEGA-FUSE,
MIDI-FUSE), póngase en contacto con un
concesionario Fiat.
345)Si el fusible nuevo vuelve a fundirse al
poco tiempo, le recomendamos que haga
revisar el sistema eléctrico para determinar
la causa y corregirla.
346)Nunca use fusibles con mayor
capacidad ni elementos sustitutorios
(como cable o lámina metálica). Si lo hace,
el cableado del circuito podría
sobrecalentarse y provocar un incendio.
347)Nunca sustituya un fusible fundido
por hilos de metal u otro material.
348)Antes de cambiar un fusible,
asegúrese de que se ha extraído la llave de
encendido y todas las demás funciones
están apagadas y/o desactivadas.
349)Si se funde un fusible de protección
general para sistemas de seguridad
(airbag, frenos), sistemas de alimentación
(motor, transmisión) o el sistema de
dirección, póngase en contacto con un
concesionario Fiat.
ADVERTENCIA
182)Si es necesario lavar el
compartimento del motor, tenga cuidado
de que el chorro de agua no impacte
directamente sobre la caja de fusibles y el
motor del lavaparabrisas.
420AA0109871
421AA0110129
422AA0087304
256
EN UNA EMERGENCIA

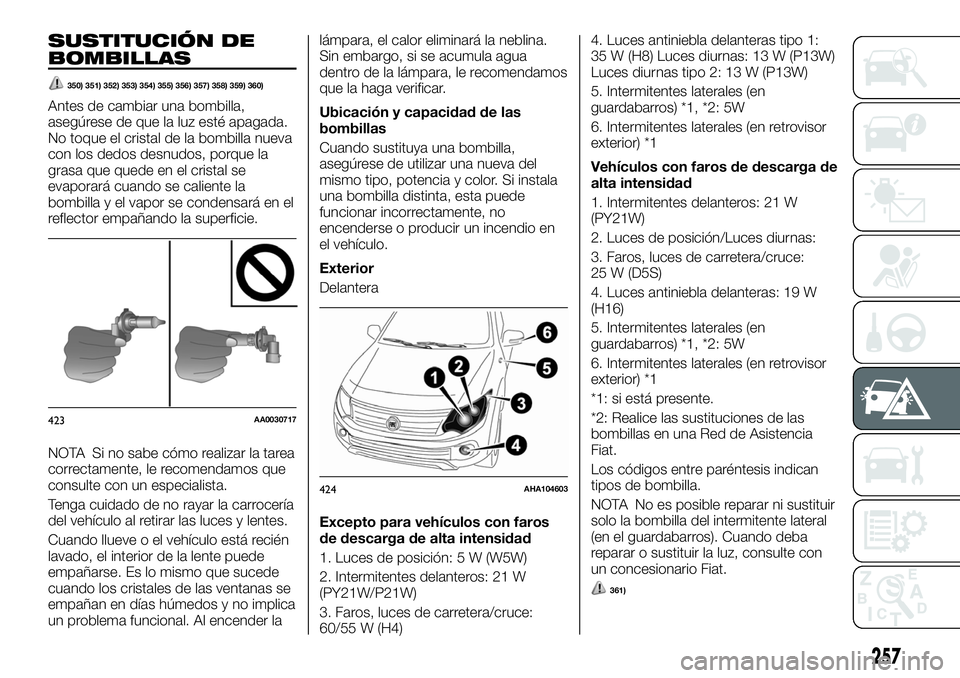

SUSTITUCIÓN DE
BOMBILLAS
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Antes de cambiar una bombilla,
asegúrese de que la luz esté apagada.
No toque el cristal de la bombilla nueva
con los dedos desnudos, porque la
grasa que quede en el cristal se
evaporará cuando se caliente la
bombilla y el vapor se condensará en el
reflector empañando la superficie.
NOTA Si no sabe cómo realizar la tarea
correctamente, le recomendamos que
consulte con un especialista.
Tenga cuidado de no rayar la carrocería
del vehículo al retirar las luces y lentes.
Cuando llueve o el vehículo está recién
lavado, el interior de la lente puede
empañarse. Es lo mismo que sucede
cuando los cristales de las ventanas se
empañan en días húmedos y no implica
un problema funcional. Al encender lalámpara, el calor eliminará la neblina.
Sin embargo, si se acumula agua
dentro de la lámpara, le recomendamos
que la haga verificar.
Ubicación y capacidad de las
bombillas
Cuando sustituya una bombilla,
asegúrese de utilizar una nueva del
mismo tipo, potencia y color. Si instala
una bombilla distinta, esta puede
funcionar incorrectamente, no
encenderse o producir un incendio en
el vehículo.
Exterior
Delantera
Excepto para vehículos con faros
de descarga de alta intensidad
1. Luces de posición: 5 W (W5W)
2. Intermitentes delanteros: 21 W
(PY21W/P21W)
3. Faros, luces de carretera/cruce:
60/55 W (H4)4. Luces antiniebla delanteras tipo 1:
35 W (H8) Luces diurnas: 13 W (P13W)
Luces diurnas tipo 2: 13 W (P13W)
5. Intermitentes laterales (en
guardabarros) *1, *2: 5W
6. Intermitentes laterales (en retrovisor
exterior) *1
Vehículos con faros de descarga de
alta intensidad
1. Intermitentes delanteros: 21 W
(PY21W)
2. Luces de posición/Luces diurnas:
3. Faros, luces de carretera/cruce:
25 W (D5S)
4. Luces antiniebla delanteras: 19 W
(H16)
5. Intermitentes laterales (en
guardabarros) *1, *2: 5W
6. Intermitentes laterales (en retrovisor
exterior) *1
*1: si está presente.
*2: Realice las sustituciones de las
bombillas en una Red de Asistencia
Fiat.
Los códigos entre paréntesis indican
tipos de bombilla.
NOTA No es posible reparar ni sustituir
solo la bombilla del intermitente lateral
(en el guardabarros). Cuando deba
reparar o sustituir la luz, consulte con
un concesionario Fiat.
361)
423AA0030717
424AHA104603
257

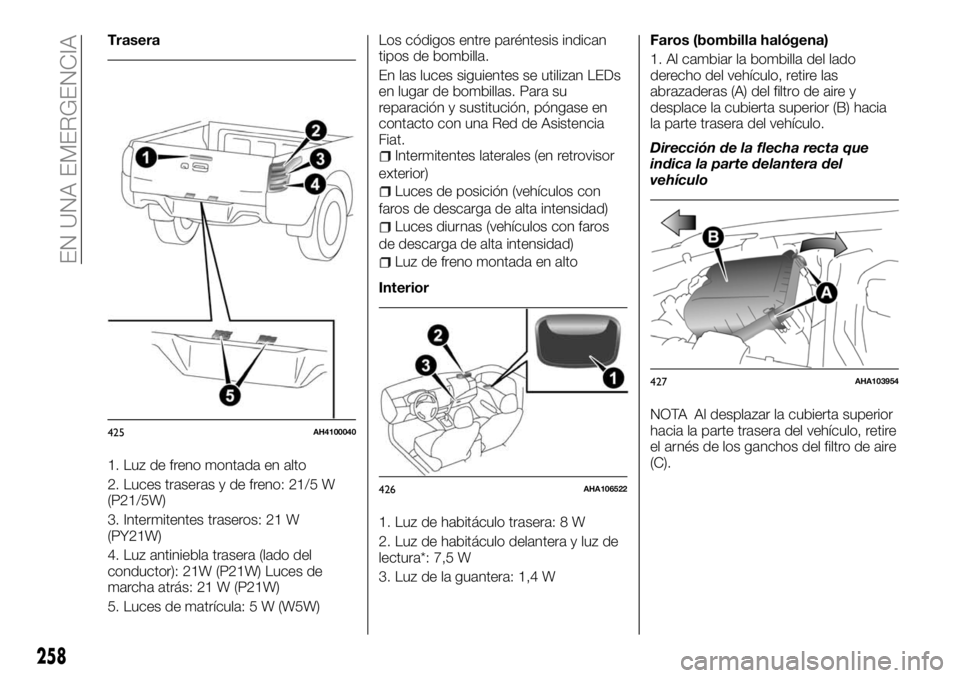

Trasera
1. Luz de freno montada en alto
2. Luces traseras y de freno: 21/5 W
(P21/5W)
3. Intermitentes traseros: 21 W
(PY21W)
4. Luz antiniebla trasera (lado del
conductor): 21W (P21W) Luces de
marcha atrás: 21 W (P21W)
5. Luces de matrícula: 5 W (W5W)Los códigos entre paréntesis indican
tipos de bombilla.
En las luces siguientes se utilizan LEDs
en lugar de bombillas. Para su
reparación y sustitución, póngase en
contacto con una Red de Asistencia
Fiat.
Intermitentes laterales (en retrovisor
exterior)
Luces de posición (vehículos con
faros de descarga de alta intensidad)
Luces diurnas (vehículos con faros
de descarga de alta intensidad)
Luz de freno montada en alto
Interior
1. Luz de habitáculo trasera: 8 W
2. Luz de habitáculo delantera y luz de
lectura*: 7,5 W
3. Luz de la guantera: 1,4 WFaros (bombilla halógena)
1. Al cambiar la bombilla del lado
derecho del vehículo, retire las
abrazaderas (A) del filtro de aire y
desplace la cubierta superior (B) hacia
la parte trasera del vehículo.
Dirección de la flecha recta que
indica la parte delantera del
vehículo
NOTA Al desplazar la cubierta superior
hacia la parte trasera del vehículo, retire
el arnés de los ganchos del filtro de aire
(C).
425AH4100040
426AHA106522
427AHA103954
258
