FIAT FULLBACK 2018 Návod k použití a údržbě (in Czech)

NASTOUPENÍ DO
VOZIDLA
VYSTOUPENÍ Z
VOZIDLA
106)
POZOR
106)Aby se předešlo uklouznutí nebo
poškození nalakovaného povrchu,
nestoupejte na kryt boční stupačky (A).
180AHA113612
89

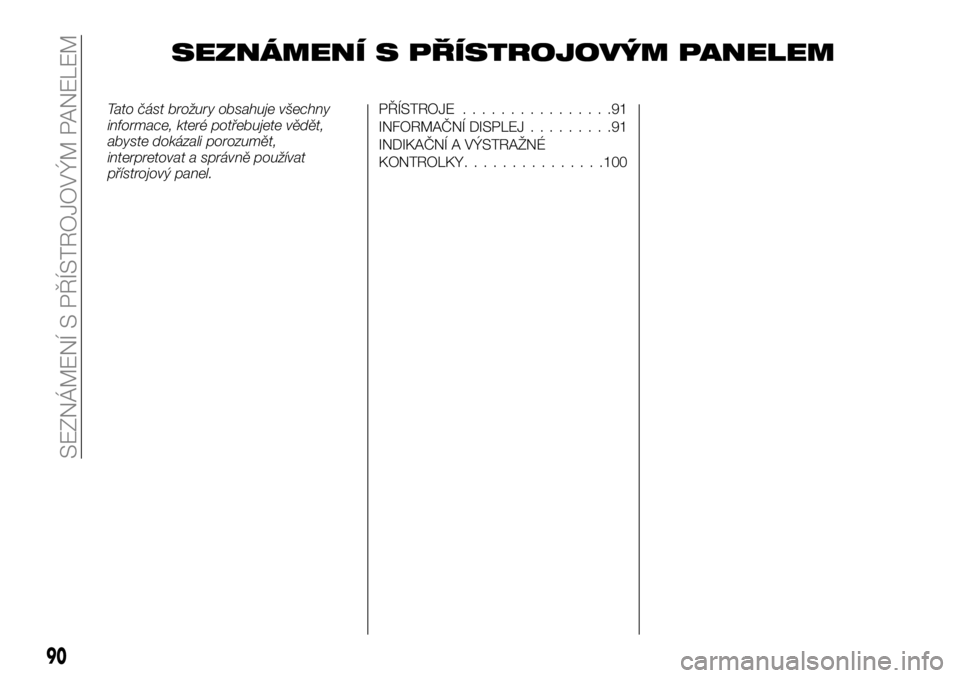

SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM
Tato část brožury obsahuje všechny
informace, které potřebujete vědět,
abyste dokázali porozumět,
interpretovat a správně používat
přístrojový panel.PŘÍSTROJE................91
INFORMAČNÍ DISPLEJ.........91
INDIKAČNÍ A VÝSTRAŽNÉ
KONTROLKY...............100
90
SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM

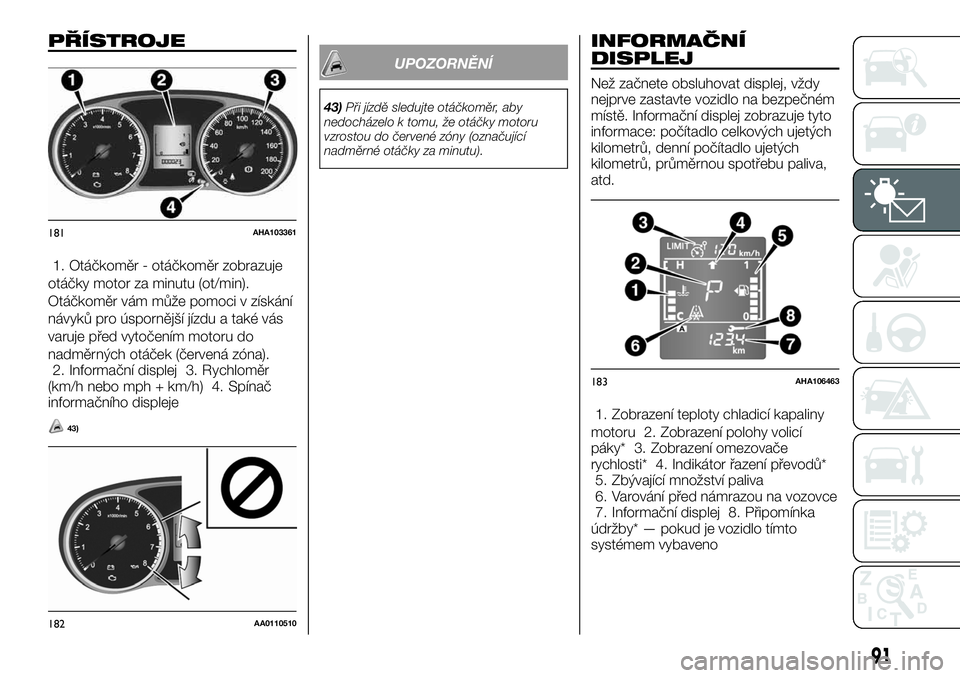

PŘÍSTROJE
1. Otáčkoměr - otáčkoměr zobrazuje
otáčky motor za minutu (ot/min).
Otáčkoměr vám může pomoci v získání
návyků pro úspornější jízdu a také vás
varuje před vytočením motoru do
nadměrných otáček (červená zóna).
2. Informační displej 3. Rychloměr
(km/h nebo mph + km/h) 4. Spínač
informačního displeje
43)
UPOZORNĚNÍ
43)Při jízdě sledujte otáčkoměr, aby
nedocházelo k tomu, že otáčky motoru
vzrostou do červené zóny (označující
nadměrné otáčky za minutu).
INFORMAČNÍ
DISPLEJ
Než začnete obsluhovat displej, vždy
nejprve zastavte vozidlo na bezpečném
místě. Informační displej zobrazuje tyto
informace: počítadlo celkových ujetých
kilometrů, denní počítadlo ujetých
kilometrů, průměrnou spotřebu paliva,
atd.
1. Zobrazení teploty chladicí kapaliny
motoru 2. Zobrazení polohy volicí
páky* 3. Zobrazení omezovače
rychlosti* 4. Indikátor řazení převodů*
5. Zbývající množství paliva
6. Varování před námrazou na vozovce
7. Informační displej 8. Připomínka
údržby* — pokud je vozidlo tímto
systémem vybaveno
181AHA103361
182AA0110510
183AHA106463
91

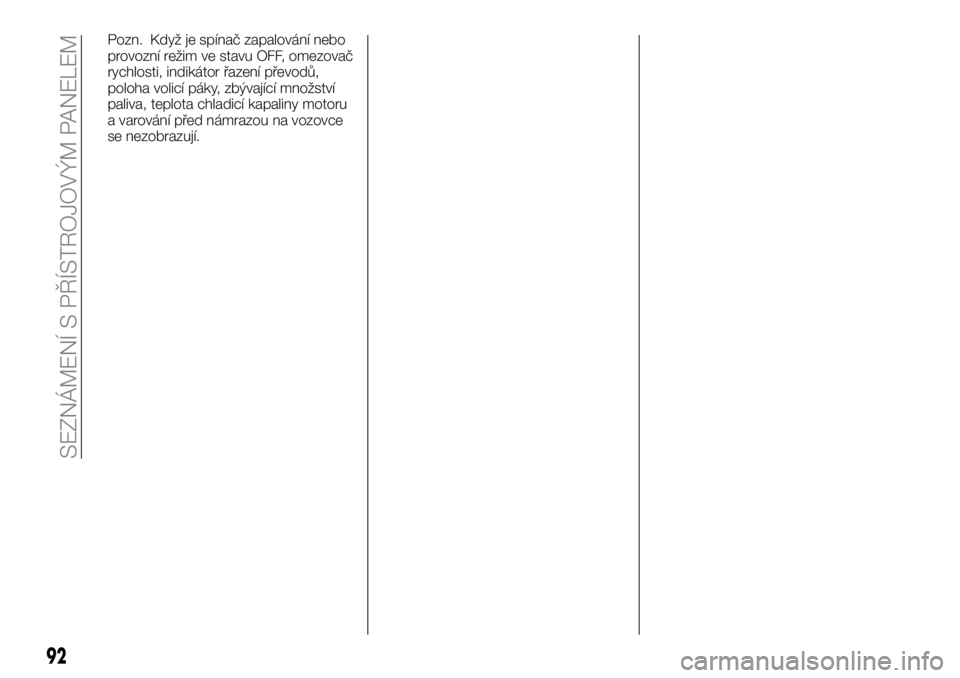

Pozn. Když je spínač zapalování nebo
provozní režim ve stavu OFF, omezovač
rychlosti, indikátor řazení převodů,
poloha volicí páky, zbývající množství
paliva, teplota chladicí kapaliny motoru
a varování před námrazou na vozovce
se nezobrazují.
92
SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM

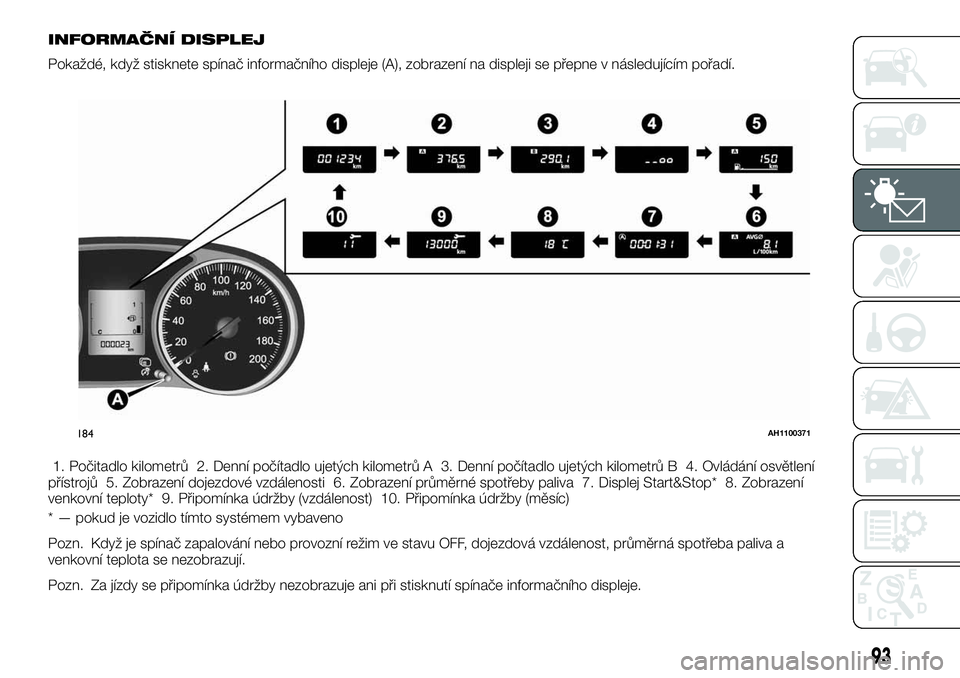

INFORMAČNÍ DISPLEJ
Pokaždé, když stisknete spínač informačního displeje (A), zobrazení na displeji se přepne v následujícím pořadí.
1. Počitadlo kilometrů 2. Denní počítadlo ujetých kilometrů A 3. Denní počítadlo ujetých kilometrů B 4. Ovládání osvětlení
přístrojů 5. Zobrazení dojezdové vzdálenosti 6. Zobrazení průměrné spotřeby paliva 7. Displej Start&Stop* 8. Zobrazení
venkovní teploty* 9. Připomínka údržby (vzdálenost) 10. Připomínka údržby (měsíc)
* — pokud je vozidlo tímto systémem vybaveno
Pozn. Když je spínač zapalování nebo provozní režim ve stavu OFF, dojezdová vzdálenost, průměrná spotřeba paliva a
venkovní teplota se nezobrazují.
Pozn. Za jízdy se připomínka údržby nezobrazuje ani při stisknutí spínače informačního displeje.
184AH1100371
93

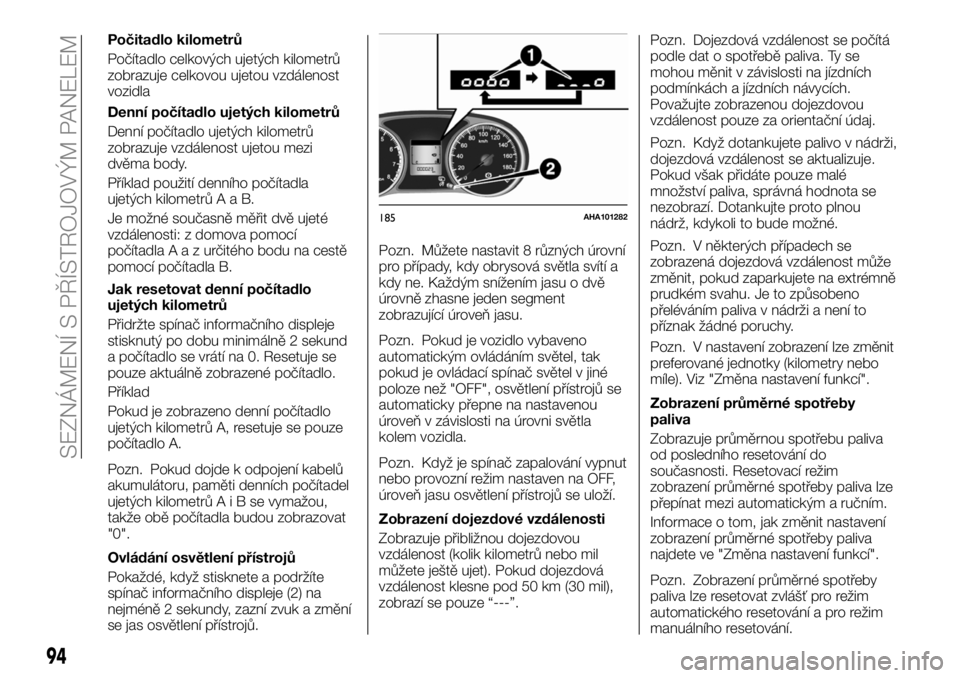

Počitadlo kilometrů
Počítadlo celkových ujetých kilometrů
zobrazuje celkovou ujetou vzdálenost
vozidla
Denní počítadlo ujetých kilometrů
Denní počítadlo ujetých kilometrů
zobrazuje vzdálenost ujetou mezi
dvěma body.
Příklad použití denního počítadla
ujetých kilometrůAaB.
Je možné současně měřit dvě ujeté
vzdálenosti: z domova pomocí
počítadlaAazurčitého bodu na cestě
pomocí počítadla B.
Jak resetovat denní počítadlo
ujetých kilometrů
Přidržte spínač informačního displeje
stisknutý po dobu minimálně 2 sekund
a počítadlo se vrátí na 0. Resetuje se
pouze aktuálně zobrazené počítadlo.
Příklad
Pokud je zobrazeno denní počítadlo
ujetých kilometrů A, resetuje se pouze
počítadlo A.
Pozn. Pokud dojde k odpojení kabelů
akumulátoru, paměti denních počítadel
ujetých kilometrůAiBsevymažou,
takže obě počítadla budou zobrazovat
"0".
Ovládání osvětlení přístrojů
Pokaždé, když stisknete a podržíte
spínač informačního displeje (2) na
nejméně 2 sekundy, zazní zvuk a změní
se jas osvětlení přístrojů.Pozn. Můžete nastavit 8 různých úrovní
pro případy, kdy obrysová světla svítí a
kdy ne. Každým snížením jasu o dvě
úrovně zhasne jeden segment
zobrazující úroveň jasu.
Pozn. Pokud je vozidlo vybaveno
automatickým ovládáním světel, tak
pokud je ovládací spínač světel v jiné
poloze než "OFF", osvětlení přístrojů se
automaticky přepne na nastavenou
úroveň v závislosti na úrovni světla
kolem vozidla.
Pozn. Když je spínač zapalování vypnut
nebo provozní režim nastaven na OFF,
úroveň jasu osvětlení přístrojů se uloží.
Zobrazení dojezdové vzdálenosti
Zobrazuje přibližnou dojezdovou
vzdálenost (kolik kilometrů nebo mil
můžete ještě ujet). Pokud dojezdová
vzdálenost klesne pod 50 km (30 mil),
zobrazí se pouze “---”.Pozn. Dojezdová vzdálenost se počítá
podle dat o spotřebě paliva. Ty se
mohou měnit v závislosti na jízdních
podmínkách a jízdních návycích.
Považujte zobrazenou dojezdovou
vzdálenost pouze za orientační údaj.
Pozn. Když dotankujete palivo v nádrži,
dojezdová vzdálenost se aktualizuje.
Pokud však přidáte pouze malé
množství paliva, správná hodnota se
nezobrazí. Dotankujte proto plnou
nádrž, kdykoli to bude možné.
Pozn. V některých případech se
zobrazená dojezdová vzdálenost může
změnit, pokud zaparkujete na extrémně
prudkém svahu. Je to způsobeno
přeléváním paliva v nádrži a není to
příznak žádné poruchy.
Pozn. V nastavení zobrazení lze změnit
preferované jednotky (kilometry nebo
míle). Viz "Změna nastavení funkcí".
Zobrazení průměrné spotřeby
paliva
Zobrazuje průměrnou spotřebu paliva
od posledního resetování do
současnosti. Resetovací režim
zobrazení průměrné spotřeby paliva lze
přepínat mezi automatickým a ručním.
Informace o tom, jak změnit nastavení
zobrazení průměrné spotřeby paliva
najdete ve "Změna nastavení funkcí".
Pozn. Zobrazení průměrné spotřeby
paliva lze resetovat zvlášť pro režim
automatického resetování a pro režim
manuálního resetování.
185AHA101282
94
SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM

Pozn. Pokud nelze změřit průměrnou
spotřebu paliva, zobrazí se pouze “---”.
Pozn. Počáteční (výchozí) nastavení je
režim automatického resetování.
Pozn. Průměrná spotřeba paliva bude
záviset na jízdních podmínkách (stavu
vozovky, jakým stylem jezdíte, atd.).
Zobrazená průměrná spotřeba paliva se
může lišit od skutečné spotřeby paliva.
Považujte zobrazenou průměrnou
spotřebu paliva pouze za orientační
údaj.
Pozn. Pokud dojde k odpojení kabelů
akumulátoru, paměť manuálního
resetovacího režimu nebo
automatického resetovacího režimu u
zobrazení průměrné spotřeby paliva se
vymaže.
Pozn. V nastavení zobrazení lze změnit
preferované jednotky (km/l. l/100 km,
mpg). Viz "Změna nastavení funkcí".
Displej Start&Stop
Zobrazuje celkový čas zastavení motoru
systémem Start&Stop. Viz systém
Start&Stop.
Pozn. Když je spínač zapalování nebo
provozní režim opět ve stavu ON,
celkový čas se resetuje.Zobrazení venkovní teploty (pokud
je ve výbavě)
Zobrazuje teplotu vně vozidla.
Pozn. V nastavení zobrazení lze změnit
preferované jednotky (°C nebo °F). Viz
"Změna nastavení funkcí".
Pozn. V závislosti na faktorech, jako
jsou jízdní podmínky, se zobrazená
teplota může lišit od skutečné venkovní
teploty.
Varování před námrazou na
vozovce
Pokud venkovní teplota klesne pod
přibližně 3°C (37°F), zazní alarm a
rozbliká se výstražný symbol venkovní
teploty (A) asi na 10 sekund.
107)
Zobrazení teploty chladicí kapaliny
motoru
Zobrazuje teplotu chladicí kapaliny
motoru. Pokud teplota chladicí kapaliny
nadměrně vzroste, rozbliká se symbol
.
Během jízdy věnujte zobrazení teploty
chladicí kapaliny pozornost.
108)
Zobrazení zbývajícího množství
paliva
Zobrazuje množství paliva zbývajícího v
palivové nádrži, když je spínač
zapalování nebo provozní režim ve
stavu ON.
1 — Plná nádrž
0 — Prázdná nádrž
Pozn. Po dotankování paliva může trvat
několik sekund, než se zobrazení
množství paliva v nádrži stabilizuje.
186AHA101295
187AHA101309
95

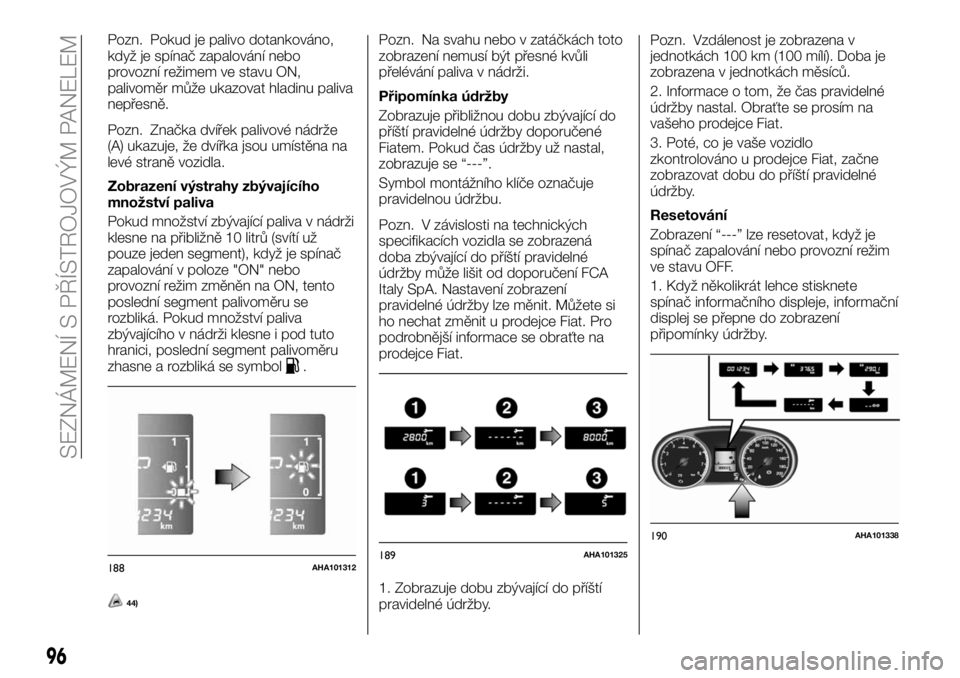

Pozn. Pokud je palivo dotankováno,
když je spínač zapalování nebo
provozní režimem ve stavu ON,
palivoměr může ukazovat hladinu paliva
nepřesně.
Pozn. Značka dvířek palivové nádrže
(A) ukazuje, že dvířka jsou umístěna na
levé straně vozidla.
Zobrazení výstrahy zbývajícího
množství paliva
Pokud množství zbývající paliva v nádrži
klesne na přibližně 10 litrů (svítí už
pouze jeden segment), když je spínač
zapalování v poloze "ON" nebo
provozní režim změněn na ON, tento
poslední segment palivoměru se
rozbliká. Pokud množství paliva
zbývajícího v nádrži klesne i pod tuto
hranici, poslední segment palivoměru
zhasne a rozbliká se symbol
.
44)
Pozn. Na svahu nebo v zatáčkách toto
zobrazení nemusí být přesné kvůli
přelévání paliva v nádrži.
Připomínka údržby
Zobrazuje přibližnou dobu zbývající do
příští pravidelné údržby doporučené
Fiatem. Pokud čas údržby už nastal,
zobrazuje se “---”.
Symbol montážního klíče označuje
pravidelnou údržbu.
Pozn. V závislosti na technických
specifikacích vozidla se zobrazená
doba zbývající do příští pravidelné
údržby může lišit od doporučení FCA
Italy SpA. Nastavení zobrazení
pravidelné údržby lze měnit. Můžete si
ho nechat změnit u prodejce Fiat. Pro
podrobnější informace se obraťte na
prodejce Fiat.
1. Zobrazuje dobu zbývající do příští
pravidelné údržby.Pozn. Vzdálenost je zobrazena v
jednotkách 100 km (100 mílí). Doba je
zobrazena v jednotkách měsíců.
2. Informace o tom, že čas pravidelné
údržby nastal. Obraťte se prosím na
vašeho prodejce Fiat.
3. Poté, co je vaše vozidlo
zkontrolováno u prodejce Fiat, začne
zobrazovat dobu do příští pravidelné
údržby.
Resetování
Zobrazení “---” lze resetovat, když je
spínač zapalování nebo provozní režim
ve stavu OFF.
1. Když několikrát lehce stisknete
spínač informačního displeje, informační
displej se přepne do zobrazení
připomínky údržby.
188AHA101312189AHA101325
190AHA101338
96
SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM

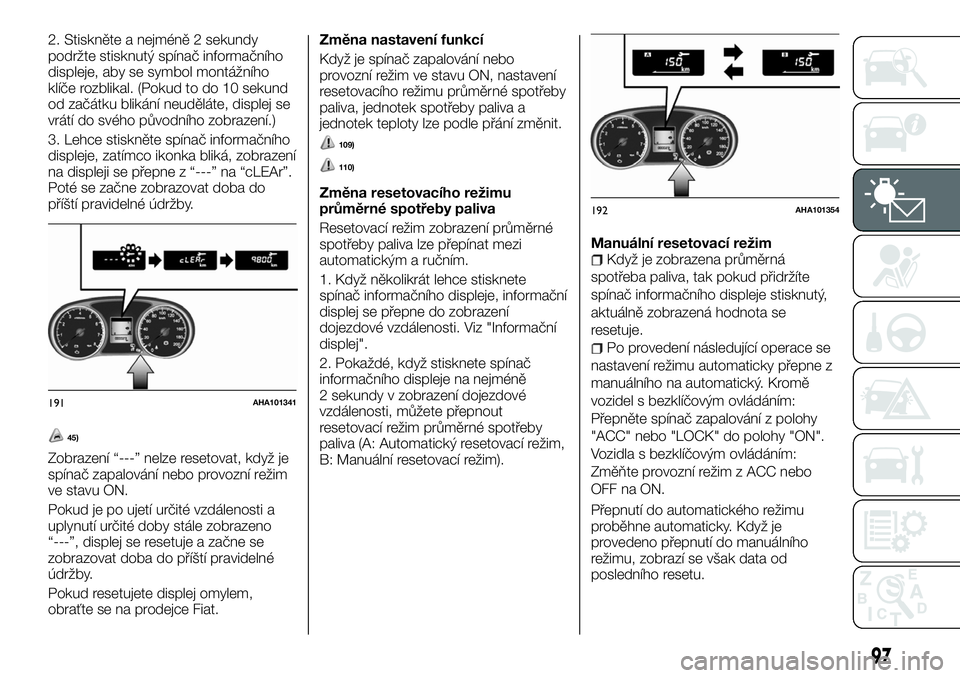

2. Stiskněte a nejméně 2 sekundy
podržte stisknutý spínač informačního
displeje, aby se symbol montážního
klíče rozblikal. (Pokud to do 10 sekund
od začátku blikání neuděláte, displej se
vrátí do svého původního zobrazení.)
3. Lehce stiskněte spínač informačního
displeje, zatímco ikonka bliká, zobrazení
na displeji se přepne z “---” na “cLEAr”.
Poté se začne zobrazovat doba do
příští pravidelné údržby.
45)
Zobrazení “---” nelze resetovat, když je
spínač zapalování nebo provozní režim
ve stavu ON.
Pokud je po ujetí určité vzdálenosti a
uplynutí určité doby stále zobrazeno
“---”, displej se resetuje a začne se
zobrazovat doba do příští pravidelné
údržby.
Pokud resetujete displej omylem,
obraťte se na prodejce Fiat.Změna nastavení funkcí
Když je spínač zapalování nebo
provozní režim ve stavu ON, nastavení
resetovacího režimu průměrné spotřeby
paliva, jednotek spotřeby paliva a
jednotek teploty lze podle přání změnit.
109)
110)
Změna resetovacího režimu
průměrné spotřeby paliva
Resetovací režim zobrazení průměrné
spotřeby paliva lze přepínat mezi
automatickým a ručním.
1. Když několikrát lehce stisknete
spínač informačního displeje, informační
displej se přepne do zobrazení
dojezdové vzdálenosti. Viz "Informační
displej".
2. Pokaždé, když stisknete spínač
informačního displeje na nejméně
2 sekundy v zobrazení dojezdové
vzdálenosti, můžete přepnout
resetovací režim průměrné spotřeby
paliva (A: Automatický resetovací režim,
B: Manuální resetovací režim).Manuální resetovací režim
Když je zobrazena průměrná
spotřeba paliva, tak pokud přidržíte
spínač informačního displeje stisknutý,
aktuálně zobrazená hodnota se
resetuje.
Po provedení následující operace se
nastavení režimu automaticky přepne z
manuálního na automatický. Kromě
vozidel s bezklíčovým ovládáním:
Přepněte spínač zapalování z polohy
"ACC" nebo "LOCK" do polohy "ON".
Vozidla s bezklíčovým ovládáním:
Změňte provozní režim z ACC nebo
OFF na ON.
Přepnutí do automatického režimu
proběhne automaticky. Když je
provedeno přepnutí do manuálního
režimu, zobrazí se však data od
posledního resetu.
191AHA101341
192AHA101354
97

Automatický resetovací režimKdyž je zobrazena průměrná
spotřeba paliva, tak pokud přidržíte
spínač informačního displeje stisknutý,
aktuálně zobrazená hodnota se
resetuje.
Když je spínač motoru nebo provozní
režim v následujícím stavu, zobrazení
průměrné spotřeby paliva se
automaticky resetuje. Kromě vozidel s
bezklíčovým ovládáním: Spínač
zapalování je v poloze "ACC" nebo
"LOCK" po dobu nejméně 4 hodin.
Vozidla s bezklíčovým ovládáním:
Provozní režim je ve stavu ACC nebo
OFF po dobu nejméně 4 hodin.
UPOZORNĚNÍ Zobrazení průměrné
spotřeby paliva lze resetovat zvlášť pro
režim automatického resetování a pro
režim manuálního resetování.
UPOZORNĚNÍ Pokud dojde k odpojení
kabelů akumulátoru, paměť manuálního
resetovacího režimu nebo
automatického resetovacího režimu u
zobrazení průměrné spotřeby paliva se
vymaže.
Počáteční (výchozí) nastavení je režim
automatického resetování.
Změna jednotek spotřeby paliva
Jednotky zobrazené spotřeby paliva lze
změnit. Jednotky vzdálenosti a
množství se také přepnou, aby
odpovídaly zvoleným jednotkám
spotřeby paliva.
Když několikrát lehce stisknete
spínač informačního displeje, informační
displej se přepne do zobrazení
průměrné spotřeby paliva. Viz
"Informační displej".
Stiskněte a nejméně 5 sekundy
podržte stisknutý spínač informačního
displeje, dokud dvakrát nezazní bzučák.
Každým stisknutím a podržením
spínače informačního displeje můžete
přepínat jednotky spotřeby paliva v
pořadí km/l” > “l/100 km” > “mpg” >
“km/l”.
Jednotky zobrazení dojezdové
vzdálenosti a průměrné spotřeby paliva
se přepnou, ale jednotky u ručiček
(rychloměr), počítadla celkové a denní
ujeté vzdálenosti a připomínky
pravidelné údržby se nezmění.
Pokud dojde k odpojení kabelů
akumulátoru, paměť nastavení jednotek
se vymaže a automaticky vrátí do
továrního nastavení.Jednotky vzdálenosti se také přepnou v
následujících kombinacích, aby
odpovídaly zvoleným jednotkám
spotřeby paliva.
Spotřeba palivaVzdálenost
(dojezdová)
km/l km
l/100 km km
mpg míle (s)
Změna jednotek teploty
Jednotky zobrazené venkovní teploty
lze změnit.
1. Když několikrát lehce stisknete
spínač informačního displeje, informační
displej se přepne do zobrazení venkovní
teploty. Viz "Informační displej".
2. Pokaždé, když stisknete spínač
informačního displeje na nejméně
2 sekundy v zobrazení venkovní teploty,
můžete přepnout jednotky venkovní
teploty mezi °C a °F.
Hodnota teploty na panelu klimatizace
se přepne v souladu s jednotkami
venkovní teploty na informačním
displeji. Na zobrazení teploty pro
klimatizaci však nejsou vidět jednotky
“°C” nebo “°F”.
193AHA101367
98
SEZNÁMENÍ S PŘÍSTROJOVÝM PANELEM
