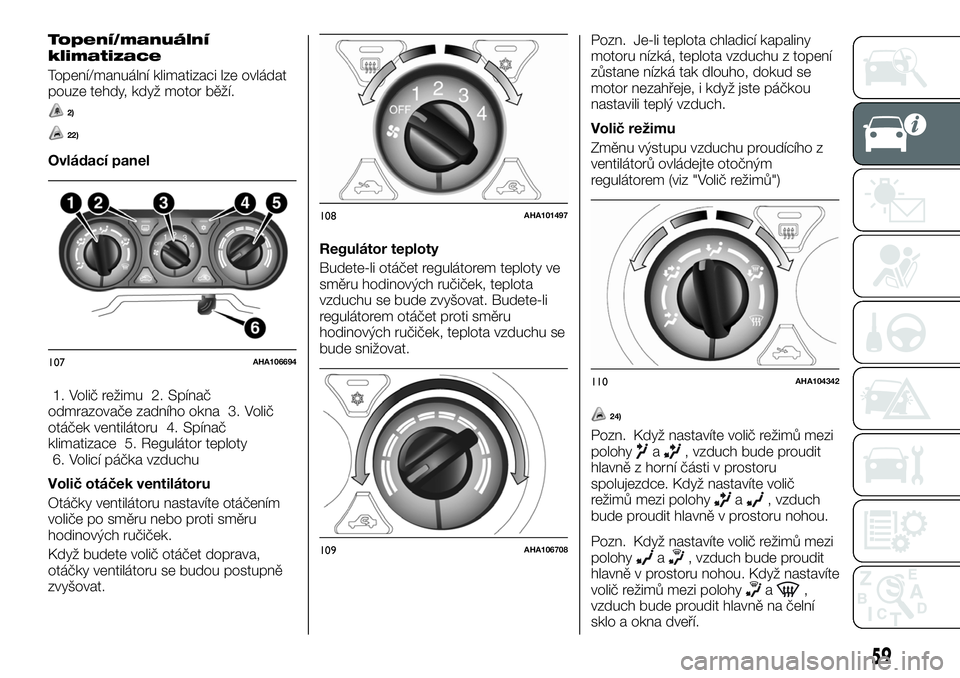

FIAT FULLBACK 2018 Návod k použití a údržbě (in Czech)

Topení/manuální
klimatizace
Topení/manuální klimatizaci lze ovládat
pouze tehdy, když motor běží.
2)
22)
Ovládací panel
1. Volič režimu 2. Spínač
odmrazovače zadního okna 3. Volič
otáček ventilátoru 4. Spínač
klimatizace 5. Regulátor teploty
6. Volicí páčka vzduchu
Volič otáček ventilátoru
Otáčky ventilátoru nastavíte otáčením
voliče po směru nebo proti směru
hodinových ručiček.
Když budete volič otáčet doprava,
otáčky ventilátoru se budou postupně
zvyšovat.Regulátor teploty
Budete-li otáčet regulátorem teploty ve
směru hodinových ručiček, teplota
vzduchu se bude zvyšovat. Budete-li
regulátorem otáčet proti směru
hodinových ručiček, teplota vzduchu se
bude snižovat.Pozn. Je-li teplota chladicí kapaliny
motoru nízká, teplota vzduchu z topení
zůstane nízká tak dlouho, dokud se
motor nezahřeje, i když jste páčkou
nastavili teplý vzduch.
Volič režimu
Změnu výstupu vzduchu proudícího z
ventilátorů ovládejte otočným
regulátorem (viz "Volič režimů")
24)
Pozn. Když nastavíte volič režimů mezi
polohya, vzduch bude proudit
hlavně z horní části v prostoru
spolujezdce. Když nastavíte volič
režimů mezi polohy
a, vzduch
bude proudit hlavně v prostoru nohou.
Pozn. Když nastavíte volič režimů mezi
polohy
a, vzduch bude proudit
hlavně v prostoru nohou. Když nastavíte
volič režimů mezi polohy
a,
vzduch bude proudit hlavně na čelní
sklo a okna dveří.
107AHA106694
108AHA101497
109AHA106708
110AHA104342
59

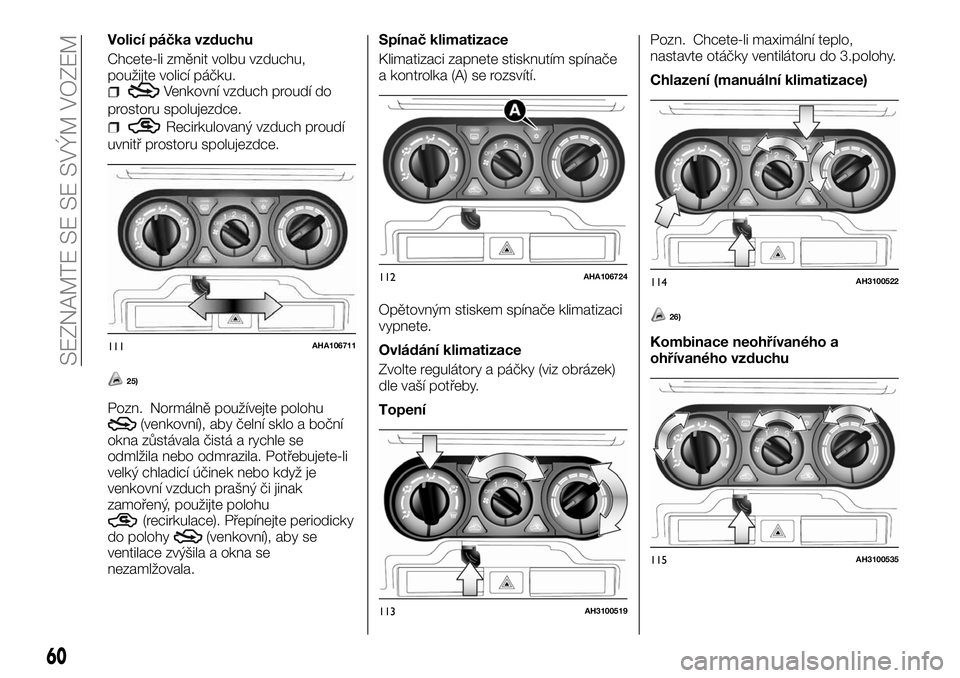

Volicí páčka vzduchu
Chcete-li změnit volbu vzduchu,
použijte volicí páčku.
Venkovní vzduch proudí do
prostoru spolujezdce.
Recirkulovaný vzduch proudí
uvnitř prostoru spolujezdce.
25)
Pozn. Normálně používejte polohu(venkovní), aby čelní sklo a boční
okna zůstávala čistá a rychle se
odmlžila nebo odmrazila. Potřebujete-li
velký chladicí účinek nebo když je
venkovní vzduch prašný či jinak
zamořený, použijte polohu
(recirkulace). Přepínejte periodicky
do polohy(venkovní), aby se
ventilace zvýšila a okna se
nezamlžovala.Spínač klimatizace
Klimatizaci zapnete stisknutím spínače
a kontrolka (A) se rozsvítí.
Opětovným stiskem spínače klimatizaci
vypnete.
Ovládání klimatizace
Zvolte regulátory a páčky (viz obrázek)
dle vaší potřeby.
TopeníPozn. Chcete-li maximální teplo,
nastavte otáčky ventilátoru do 3.polohy.
Chlazení (manuální klimatizace)
26)
Kombinace neohřívaného a
ohřívaného vzduchu111AHA106711
112AHA106724
113AH3100519
114AH3100522
115AH3100535
60
SEZNAMTE SE SE SVÝM VOZEM

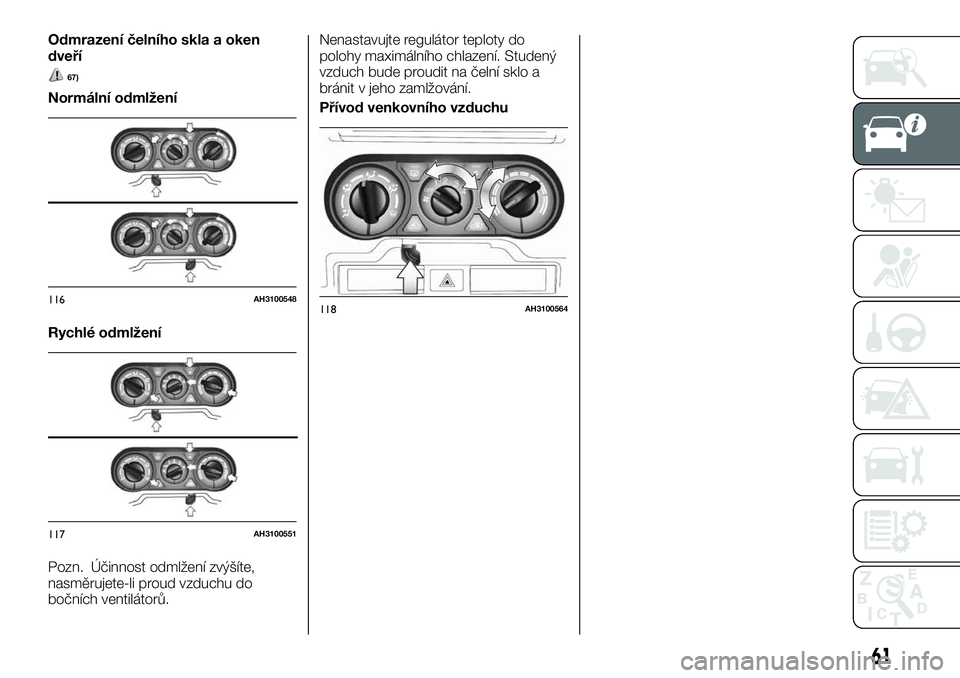

Odmrazení čelního skla a oken
dveří
67)
Normální odmlžení
Rychlé odmlžení
Pozn. Účinnost odmlžení zvýšíte,
nasměrujete-li proud vzduchu do
bočních ventilátorů.Nenastavujte regulátor teploty do
polohy maximálního chlazení. Studený
vzduch bude proudit na čelní sklo a
bránit v jeho zamlžování.
Přívod venkovního vzduchu
116AH3100548
117AH3100551
118AH3100564
61

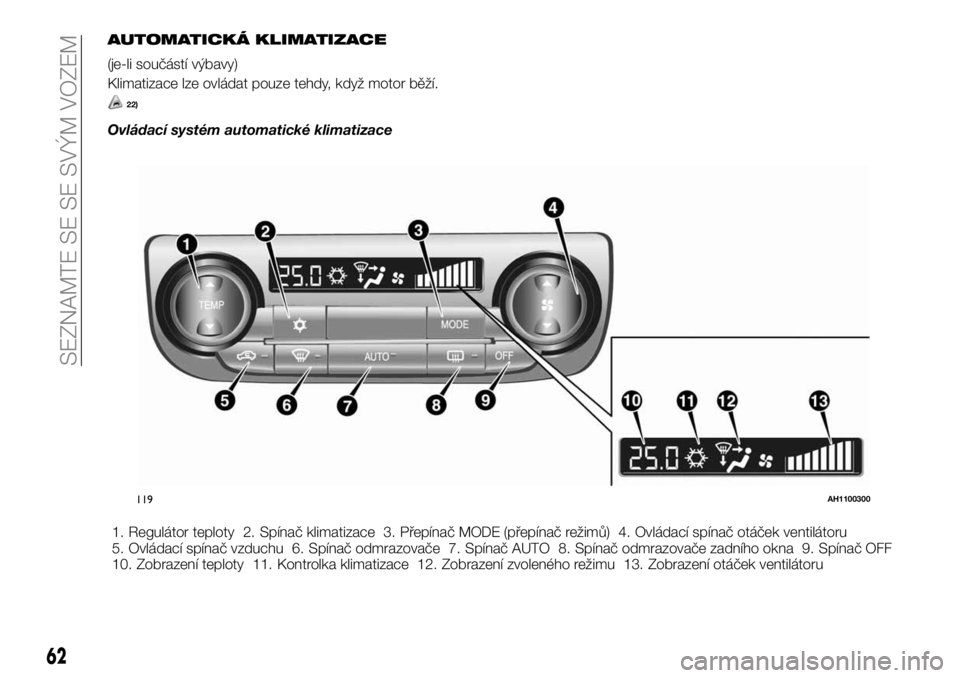

AUTOMATICKÁ KLIMATIZACE
(je-li součástí výbavy)
Klimatizace lze ovládat pouze tehdy, když motor běží.
22)
Ovládací systém automatické klimatizace
1. Regulátor teploty 2. Spínač klimatizace 3. Přepínač MODE (přepínač režimů) 4. Ovládací spínač otáček ventilátoru
5. Ovládací spínač vzduchu 6. Spínač odmrazovače 7. Spínač AUTO 8. Spínač odmrazovače zadního okna 9. Spínač OFF
10. Zobrazení teploty 11. Kontrolka klimatizace 12. Zobrazení zvoleného režimu 13. Zobrazení otáček ventilátoru
119AH1100300
62
SEZNAMTE SE SE SVÝM VOZEM

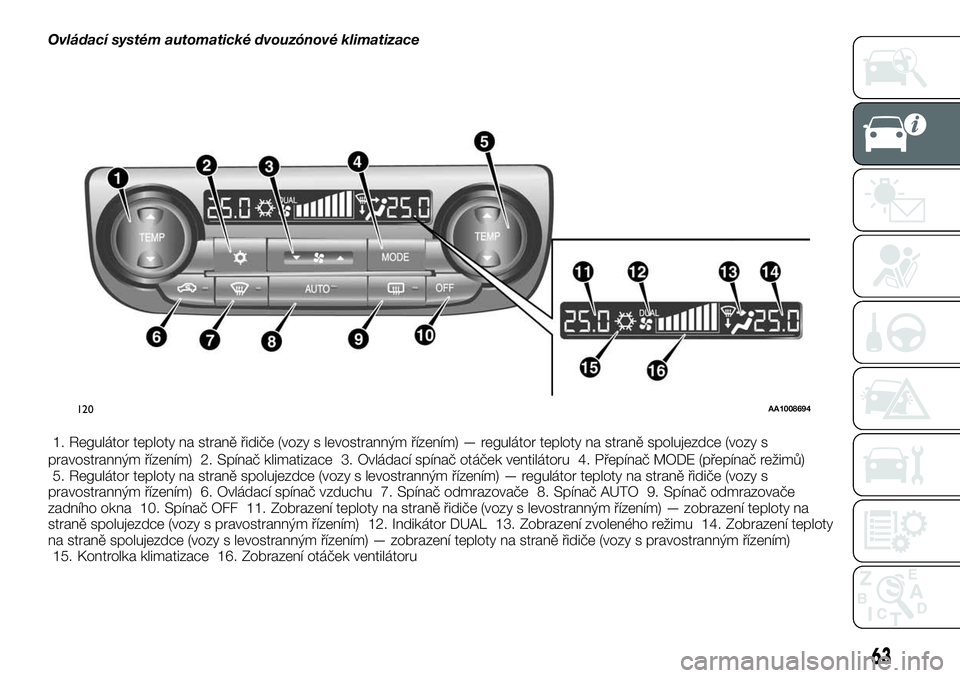

Ovládací systém automatické dvouzónové klimatizace
1. Regulátor teploty na straně řidiče (vozy s levostranným řízením) — regulátor teploty na straně spolujezdce (vozy s
pravostranným řízením) 2. Spínač klimatizace 3. Ovládací spínač otáček ventilátoru 4. Přepínač MODE (přepínač režimů)
5. Regulátor teploty na straně spolujezdce (vozy s levostranným řízením) — regulátor teploty na straně řidiče (vozy s
pravostranným řízením) 6. Ovládací spínač vzduchu 7. Spínač odmrazovače 8. Spínač AUTO 9. Spínač odmrazovače
zadního okna 10. Spínač OFF 11. Zobrazení teploty na straně řidiče (vozy s levostranným řízením) — zobrazení teploty na
straně spolujezdce (vozy s pravostranným řízením) 12. Indikátor DUAL 13. Zobrazení zvoleného režimu 14. Zobrazení teploty
na straně spolujezdce (vozy s levostranným řízením) — zobrazení teploty na straně řidiče (vozy s pravostranným řízením)
15. Kontrolka klimatizace 16. Zobrazení otáček ventilátoru
120AA1008694
63

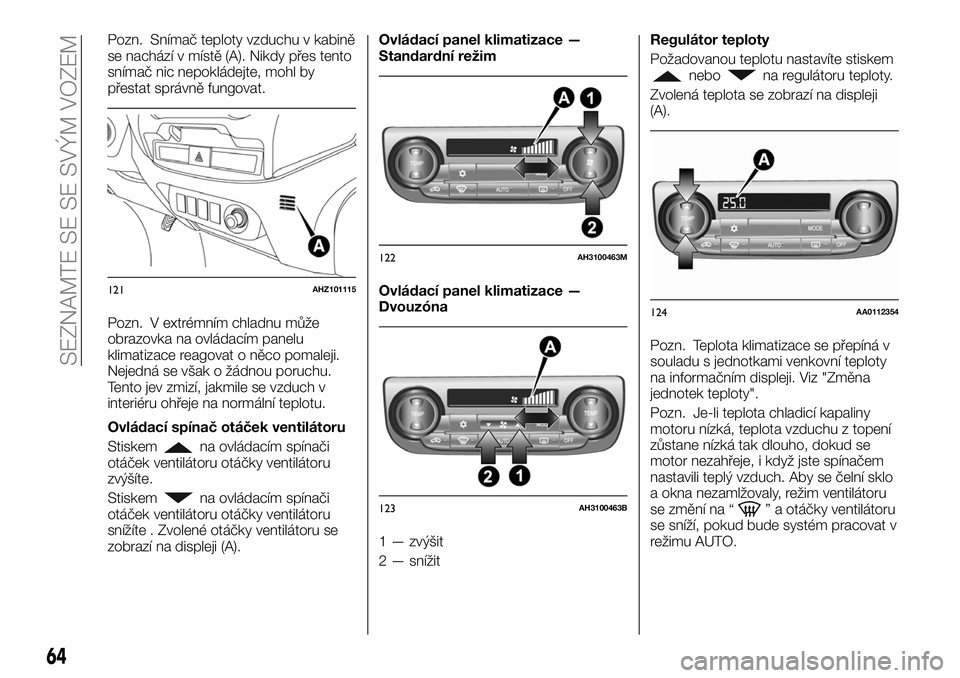

Pozn. Snímač teploty vzduchu v kabině
se nachází v místě (A). Nikdy přes tento
snímač nic nepokládejte, mohl by
přestat správně fungovat.
Pozn. V extrémním chladnu může
obrazovka na ovládacím panelu
klimatizace reagovat o něco pomaleji.
Nejedná se však o žádnou poruchu.
Tento jev zmizí, jakmile se vzduch v
interiéru ohřeje na normální teplotu.
Ovládací spínač otáček ventilátoru
Stiskem
na ovládacím spínači
otáček ventilátoru otáčky ventilátoru
zvýšíte.
Stiskem
na ovládacím spínači
otáček ventilátoru otáčky ventilátoru
snížíte . Zvolené otáčky ventilátoru se
zobrazí na displeji (A).Ovládací panel klimatizace —
Standardní režim
Ovládací panel klimatizace —
Dvouzóna
1 — zvýšit
2 — snížitRegulátor teploty
Požadovanou teplotu nastavíte stiskem
nebona regulátoru teploty.
Zvolená teplota se zobrazí na displeji
(A).
Pozn. Teplota klimatizace se přepíná v
souladu s jednotkami venkovní teploty
na informačním displeji. Viz "Změna
jednotek teploty".
Pozn. Je-li teplota chladicí kapaliny
motoru nízká, teplota vzduchu z topení
zůstane nízká tak dlouho, dokud se
motor nezahřeje, i když jste spínačem
nastavili teplý vzduch. Aby se čelní sklo
a okna nezamlžovaly, režim ventilátoru
se změní na “
” a otáčky ventilátoru
se sníží, pokud bude systém pracovat v
režimu AUTO.
121AHZ101115
122AH3100463M
123AH3100463B
124AA0112354
64
SEZNAMTE SE SE SVÝM VOZEM

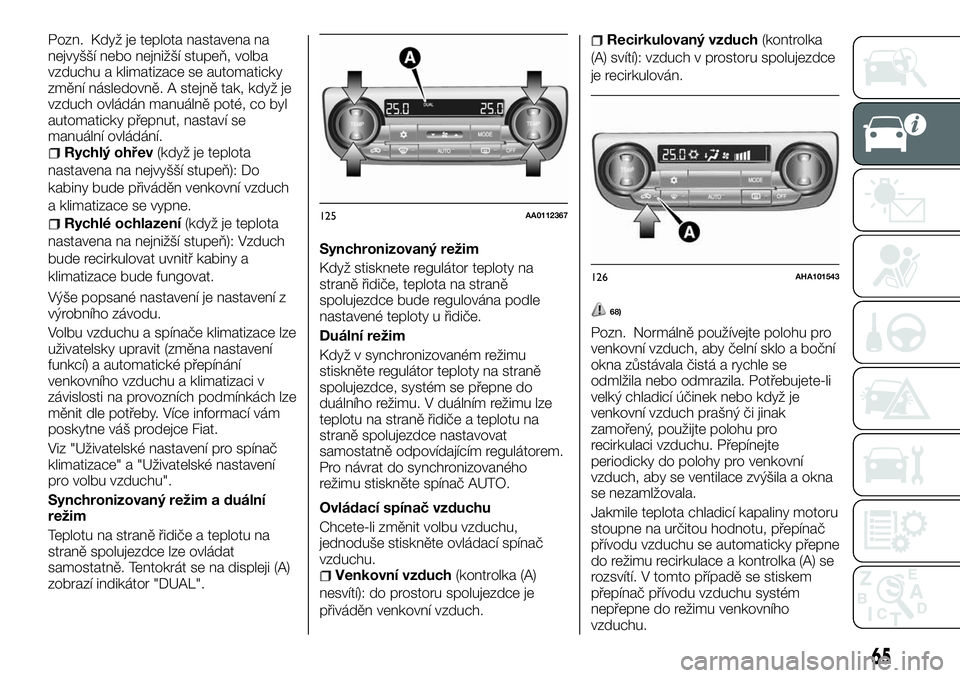

Pozn. Když je teplota nastavena na
nejvyšší nebo nejnižší stupeň, volba
vzduchu a klimatizace se automaticky
změní následovně. A stejně tak, když je
vzduch ovládán manuálně poté, co byl
automaticky přepnut, nastaví se
manuální ovládání.
Rychlý ohřev(když je teplota
nastavena na nejvyšší stupeň): Do
kabiny bude přiváděn venkovní vzduch
a klimatizace se vypne.
Rychlé ochlazení(když je teplota
nastavena na nejnižší stupeň): Vzduch
bude recirkulovat uvnitř kabiny a
klimatizace bude fungovat.
Výše popsané nastavení je nastavení z
výrobního závodu.
Volbu vzduchu a spínače klimatizace lze
uživatelsky upravit (změna nastavení
funkcí) a automatické přepínání
venkovního vzduchu a klimatizaci v
závislosti na provozních podmínkách lze
měnit dle potřeby. Více informací vám
poskytne váš prodejce Fiat.
Viz "Uživatelské nastavení pro spínač
klimatizace" a "Uživatelské nastavení
pro volbu vzduchu".
Synchronizovaný režim a duální
režim
Teplotu na straně řidiče a teplotu na
straně spolujezdce lze ovládat
samostatně. Tentokrát se na displeji (A)
zobrazí indikátor "DUAL".Synchronizovaný režim
Když stisknete regulátor teploty na
straně řidiče, teplota na straně
spolujezdce bude regulována podle
nastavené teploty u řidiče.
Duální režim
Když v synchronizovaném režimu
stiskněte regulátor teploty na straně
spolujezdce, systém se přepne do
duálního režimu. V duálním režimu lze
teplotu na straně řidiče a teplotu na
straně spolujezdce nastavovat
samostatně odpovídajícím regulátorem.
Pro návrat do synchronizovaného
režimu stiskněte spínač AUTO.
Ovládací spínač vzduchu
Chcete-li změnit volbu vzduchu,
jednoduše stiskněte ovládací spínač
vzduchu.
Venkovní vzduch(kontrolka (A)
nesvítí): do prostoru spolujezdce je
přiváděn venkovní vzduch.
Recirkulovaný vzduch(kontrolka
(A) svítí): vzduch v prostoru spolujezdce
je recirkulován.
68)
Pozn. Normálně používejte polohu pro
venkovní vzduch, aby čelní sklo a boční
okna zůstávala čistá a rychle se
odmlžila nebo odmrazila. Potřebujete-li
velký chladicí účinek nebo když je
venkovní vzduch prašný či jinak
zamořený, použijte polohu pro
recirkulaci vzduchu. Přepínejte
periodicky do polohy pro venkovní
vzduch, aby se ventilace zvýšila a okna
se nezamlžovala.
Jakmile teplota chladicí kapaliny motoru
stoupne na určitou hodnotu, přepínač
přívodu vzduchu se automaticky přepne
do režimu recirkulace a kontrolka (A) se
rozsvítí. V tomto případě se stiskem
přepínač přívodu vzduchu systém
nepřepne do režimu venkovního
vzduchu.
125AA0112367
126AHA101543
65

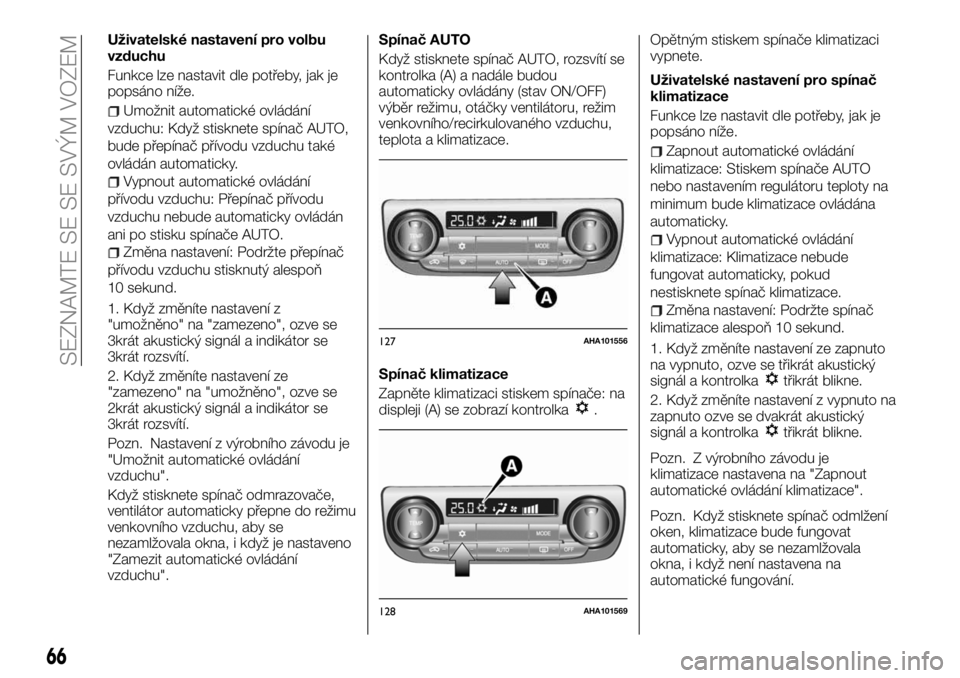

Uživatelské nastavení pro volbu
vzduchu
Funkce lze nastavit dle potřeby, jak je
popsáno níže.
Umožnit automatické ovládání
vzduchu: Když stisknete spínač AUTO,
bude přepínač přívodu vzduchu také
ovládán automaticky.
Vypnout automatické ovládání
přívodu vzduchu: Přepínač přívodu
vzduchu nebude automaticky ovládán
ani po stisku spínače AUTO.
Změna nastavení: Podržte přepínač
přívodu vzduchu stisknutý alespoň
10 sekund.
1. Když změníte nastavení z
"umožněno" na "zamezeno", ozve se
3krát akustický signál a indikátor se
3krát rozsvítí.
2. Když změníte nastavení ze
"zamezeno" na "umožněno", ozve se
2krát akustický signál a indikátor se
3krát rozsvítí.
Pozn. Nastavení z výrobního závodu je
"Umožnit automatické ovládání
vzduchu".
Když stisknete spínač odmrazovače,
ventilátor automaticky přepne do režimu
venkovního vzduchu, aby se
nezamlžovala okna, i když je nastaveno
"Zamezit automatické ovládání
vzduchu".Spínač AUTO
Když stisknete spínač AUTO, rozsvítí se
kontrolka (A) a nadále budou
automaticky ovládány (stav ON/OFF)
výběr režimu, otáčky ventilátoru, režim
venkovního/recirkulovaného vzduchu,
teplota a klimatizace.
Spínač klimatizace
Zapněte klimatizaci stiskem spínače: na
displeji (A) se zobrazí kontrolka
.Opětným stiskem spínače klimatizaci
vypnete.
Uživatelské nastavení pro spínač
klimatizace
Funkce lze nastavit dle potřeby, jak je
popsáno níže.
Zapnout automatické ovládání
klimatizace: Stiskem spínače AUTO
nebo nastavením regulátoru teploty na
minimum bude klimatizace ovládána
automaticky.
Vypnout automatické ovládání
klimatizace: Klimatizace nebude
fungovat automaticky, pokud
nestisknete spínač klimatizace.
Změna nastavení: Podržte spínač
klimatizace alespoň 10 sekund.
1. Když změníte nastavení ze zapnuto
na vypnuto, ozve se třikrát akustický
signál a kontrolka
třikrát blikne.
2. Když změníte nastavení z vypnuto na
zapnuto ozve se dvakrát akustický
signál a kontrolka
třikrát blikne.
Pozn. Z výrobního závodu je
klimatizace nastavena na "Zapnout
automatické ovládání klimatizace".
Pozn. Když stisknete spínač odmlžení
oken, klimatizace bude fungovat
automaticky, aby se nezamlžovala
okna, i když není nastavena na
automatické fungování.
127AHA101556
128AHA101569
66
SEZNAMTE SE SE SVÝM VOZEM

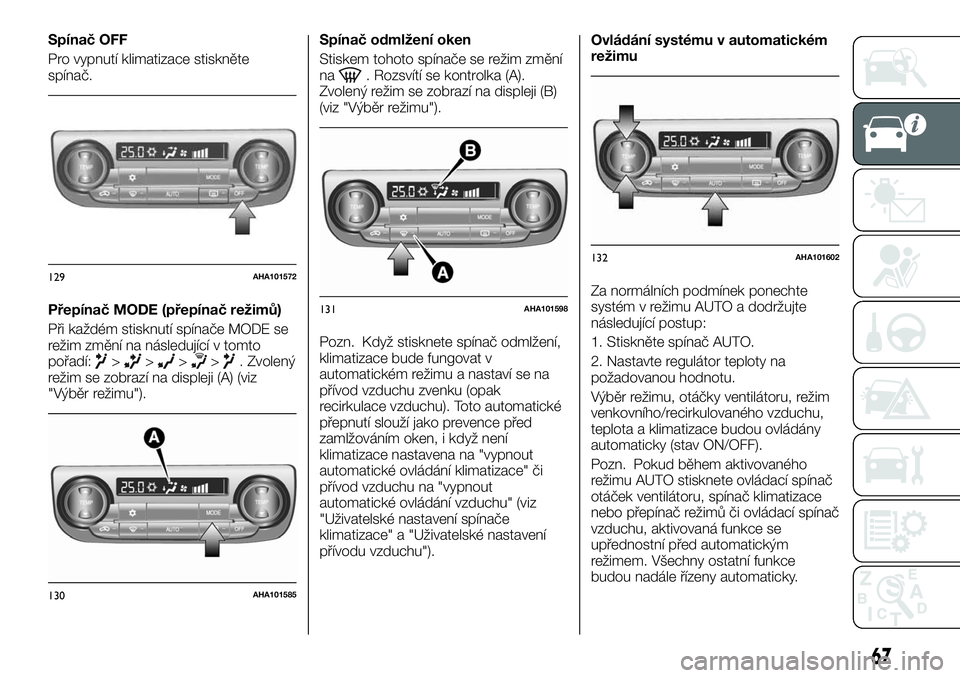

Spínač OFF
Pro vypnutí klimatizace stiskněte
spínač.
Přepínač MODE (přepínač režimů)
Při každém stisknutí spínače MODE se
režim změní na následující v tomto
pořadí:
>>>>. Zvolený
režim se zobrazí na displeji (A) (viz
"Výběr režimu").Spínač odmlžení oken
Stiskem tohoto spínače se režim změní
na
. Rozsvítí se kontrolka (A).
Zvolený režim se zobrazí na displeji (B)
(viz "Výběr režimu").
Pozn. Když stisknete spínač odmlžení,
klimatizace bude fungovat v
automatickém režimu a nastaví se na
přívod vzduchu zvenku (opak
recirkulace vzduchu). Toto automatické
přepnutí slouží jako prevence před
zamlžováním oken, i když není
klimatizace nastavena na "vypnout
automatické ovládání klimatizace" či
přívod vzduchu na "vypnout
automatické ovládání vzduchu" (viz
"Uživatelské nastavení spínače
klimatizace" a "Uživatelské nastavení
přívodu vzduchu").Ovládání systému v automatickém
režimu
Za normálních podmínek ponechte
systém v režimu AUTO a dodržujte
následující postup:
1. Stiskněte spínač AUTO.
2. Nastavte regulátor teploty na
požadovanou hodnotu.
Výběr režimu, otáčky ventilátoru, režim
venkovního/recirkulovaného vzduchu,
teplota a klimatizace budou ovládány
automaticky (stav ON/OFF).
Pozn. Pokud během aktivovaného
režimu AUTO stisknete ovládací spínač
otáček ventilátoru, spínač klimatizace
nebo přepínač režimů či ovládací spínač
vzduchu, aktivovaná funkce se
upřednostní před automatickým
režimem. Všechny ostatní funkce
budou nadále řízeny automaticky.
129AHA101572
130AHA101585
131AHA101598
132AHA101602
67

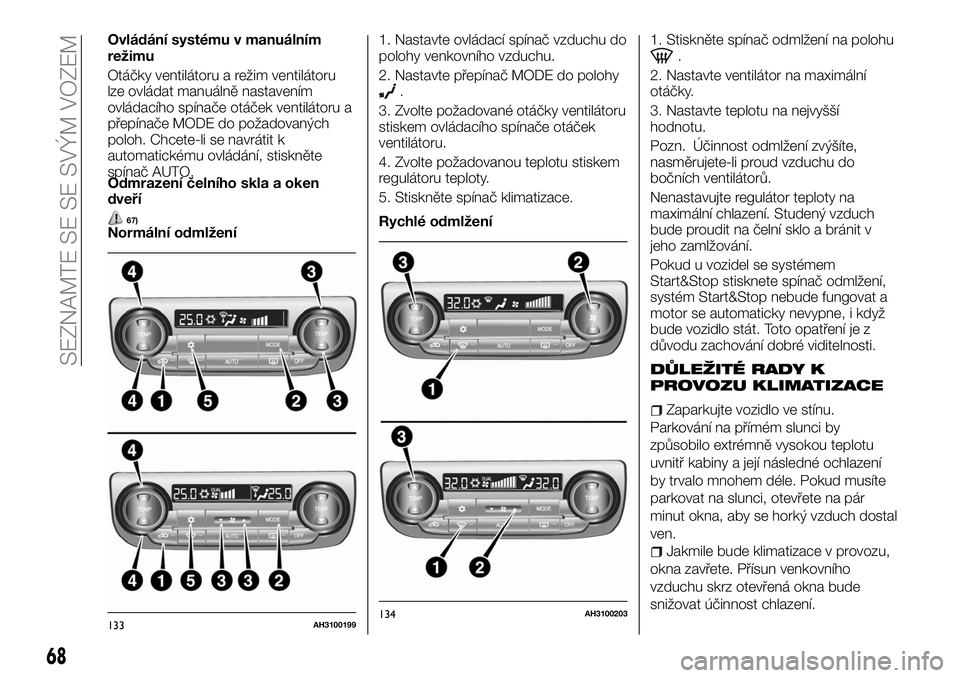

Ovládání systému v manuálním
režimu
Otáčky ventilátoru a režim ventilátoru
lze ovládat manuálně nastavením
ovládacího spínače otáček ventilátoru a
přepínače MODE do požadovaných
poloh. Chcete-li se navrátit k
automatickému ovládání, stiskněte
spínač AUTO.
Odmrazení čelního skla a oken
dveří
67)Normální odmlžení1. Nastavte ovládací spínač vzduchu do
polohy venkovního vzduchu.
2. Nastavte přepínač MODE do polohy
.
3. Zvolte požadované otáčky ventilátoru
stiskem ovládacího spínače otáček
ventilátoru.
4. Zvolte požadovanou teplotu stiskem
regulátoru teploty.
5. Stiskněte spínač klimatizace.
Rychlé odmlžení1. Stiskněte spínač odmlžení na polohu
.
2. Nastavte ventilátor na maximální
otáčky.
3. Nastavte teplotu na nejvyšší
hodnotu.
Pozn. Účinnost odmlžení zvýšíte,
nasměrujete-li proud vzduchu do
bočních ventilátorů.
Nenastavujte regulátor teploty na
maximální chlazení. Studený vzduch
bude proudit na čelní sklo a bránit v
jeho zamlžování.
Pokud u vozidel se systémem
Start&Stop stisknete spínač odmlžení,
systém Start&Stop nebude fungovat a
motor se automaticky nevypne, i když
bude vozidlo stát. Toto opatření je z
důvodu zachování dobré viditelnosti.
DŮLEŽITÉ RADY K
PROVOZU KLIMATIZACE
Zaparkujte vozidlo ve stínu.
Parkování na přímém slunci by
způsobilo extrémně vysokou teplotu
uvnitř kabiny a její následné ochlazení
by trvalo mnohem déle. Pokud musíte
parkovat na slunci, otevřete na pár
minut okna, aby se horký vzduch dostal
ven.
Jakmile bude klimatizace v provozu,
okna zavřete. Přísun venkovního
vzduchu skrz otevřená okna bude
snižovat účinnost chlazení.
133AH3100199134AH3100203
68
SEZNAMTE SE SE SVÝM VOZEM
