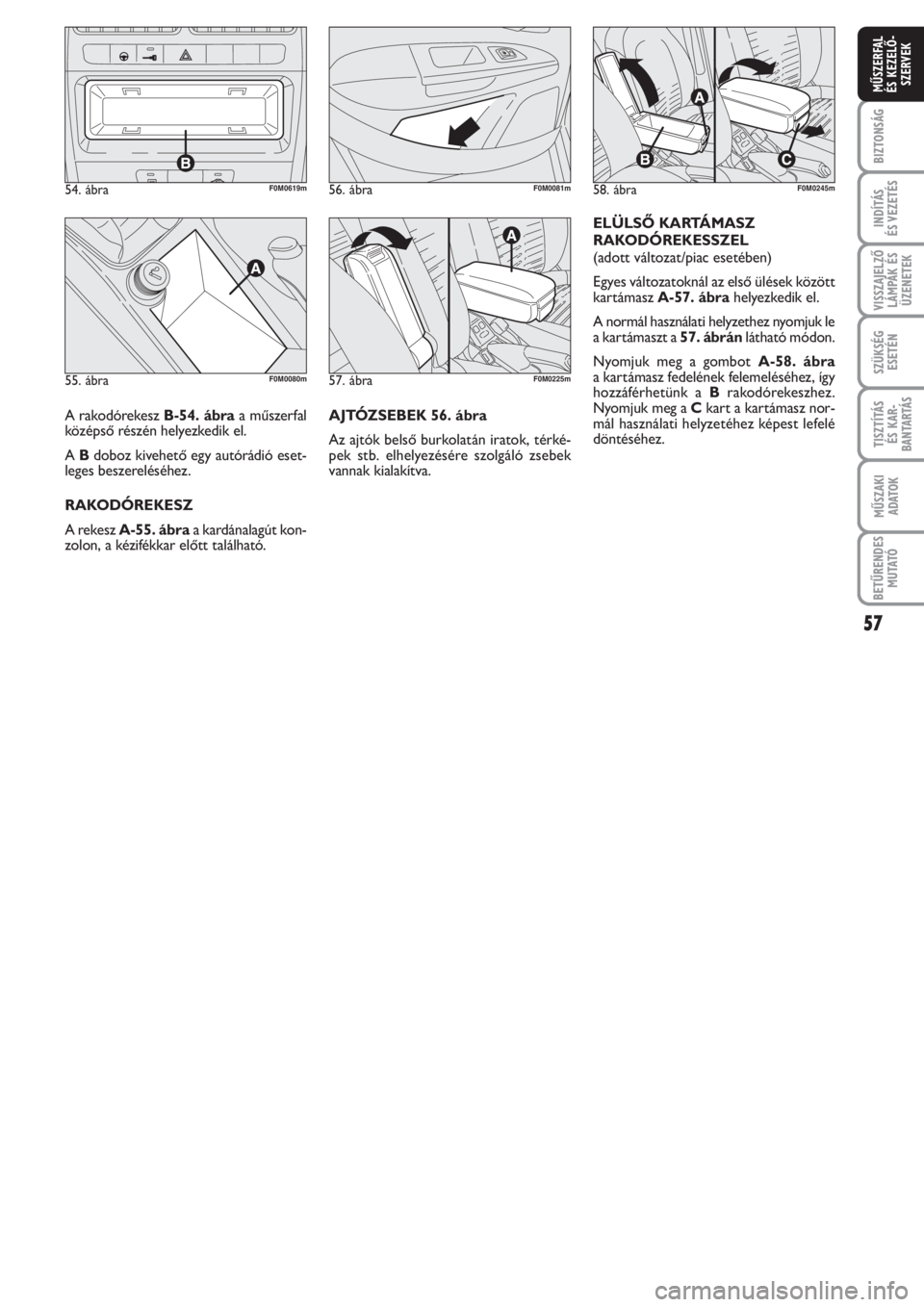

AJTÓZSEBEK 56. ábra
Az ajtók belső burkolatán iratok, térké-
pek stb. elhelyezésére szolgáló zsebek
vannak kialakítva.ELÜLSŐ KARTÁMASZ
RAKODÓREKESSZEL
(adott változat/piac esetében)
Egyes változatoknál az első ülések között
kartámasz A-57. ábrahelyezkedik el.
A normál használati helyzethez nyomjuk le
a kartámaszt a 57. ábránlátható módon.
Nyomjuk meg a gombot A-58. ábra
a kartámasz fedelének felemeléséhez, így
hozzáférhetünk a Brakodórekeszhez.
Nyomjuk meg a Ckart a kartámasz nor-
mál használati helyzetéhez képest lefelé
döntéséhez.
54. ábraF0M0619m
55. ábraF0M0080m57. ábraF0M0225m
58. ábraF0M0245m56. ábraF0M0081m
A rakodórekesz B-54. ábraa műszerfal
középső részén helyezkedik el.
A Bdoboz kivehető egy autórádió eset-
leges beszereléséhez.
RAKODÓREKESZ
A rekesz A-55. ábraa kardánalagút kon-
zolon, a kézifékkar előtt található.

58
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

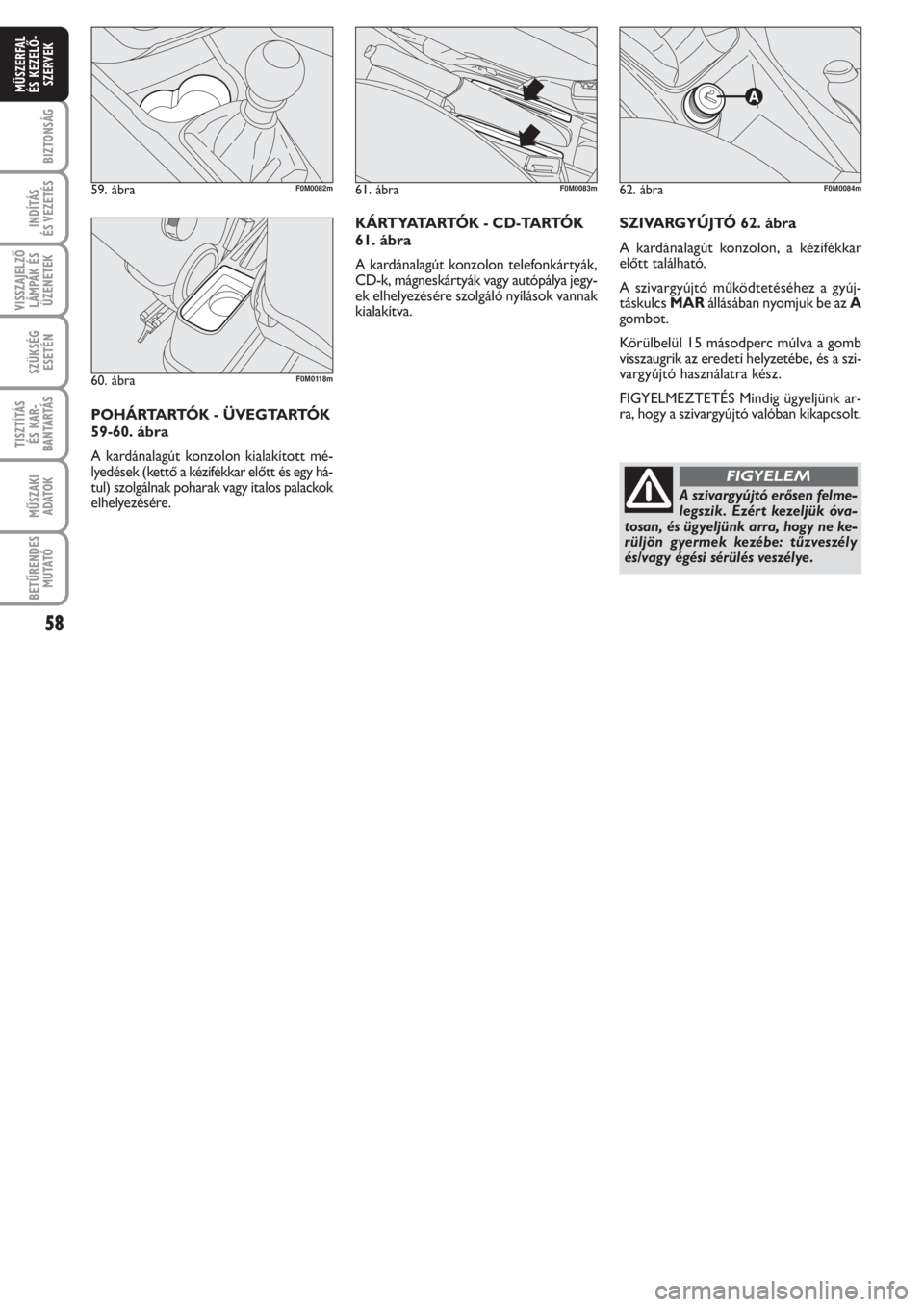

SZIVARGYÚJTÓ 62. ábra
A kardánalagút konzolon, a kézifékkar
előtt található.
A szivargyújtó működtetéséhez a gyúj-
táskulcs MARállásában nyomjuk be az A
gombot.
Körülbelül 15 másodperc múlva a gomb
visszaugrik az eredeti helyzetébe, és a szi-
vargyújtó használatra kész.
FIGYELMEZTETÉS Mindig ügyeljünk ar-
ra, hogy a szivargyújtó valóban kikapcsolt.
62. ábraF0M0084m
A szivargyújtó erősen felme-
legszik. Ezért kezeljük óva-
tosan, és ügyeljünk arra, hogy ne ke-
rüljön gyermek kezébe: tűzveszély
és/vagy égési sérülés veszélye.
FIGYELEM
POHÁRTARTÓK - ÜVEGTARTÓK
59-60. ábra
A kardánalagút konzolon kialakított mé-
lyedések (kettő a kézifékkar előtt és egy há-
tul) szolgálnak poharak vagy italos palackok
elhelyezésére.
KÁRTYATARTÓK - CD-TARTÓK
61. ábra
A kardánalagút konzolon telefonkártyák,
CD-k, mágneskártyák vagy autópálya jegy-
ek elhelyezésére szolgáló nyílások vannak
kialakítva.
59. ábraF0M0082m61. ábraF0M0083m
60. ábraF0M0118m

59
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK
HAMUTARTÓ 63-64. ábra
A hamutartót egy kivehető műanyag tar-
tály képezi, amely a kardánalagút konzo-
lon, a pohártartóban helyezhető el.
FIGYELMEZTETÉS A hamutartót ne
használjuk egyidejűleg papírhulladék és ci-
garettacsikkek elhelyezésére: a papírhul-
ladék a cigarettacsikktől meggyulladhat.NAPELLENZŐK 65. ábra
A napellenzők a belső visszapillantó tükör
két oldalán találhatók. Fel- és lehajthatók,
továbbá oldalra kifordíthatók.
A napellenzők hátoldalán piperetükör
lehet beépítve.
A tükör használatához (egyes változatok-
nál) ki kell nyitni az Aelcsúsztatható
fedelet.
63. ábraF0M0085m65. ábraF0M0086m66. ábraF0M0249m
64. ábraF0M0116m
CSATLAKOZÓALJZAT
(egyes változatoknál/piacokon)
A csomagtérben, a kalaptartó bal oldali
műanyag tartóján található 66. ábra.
Használatához vegyük le az Akupakot.
TŰZOLTÓKÉSZÜLÉK (66.a ábra)
(adott változat/piac esetében)
A tűzoltókészülék a csomagtér bal oldalán
található.
66a. ábraF0U0530m

60
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

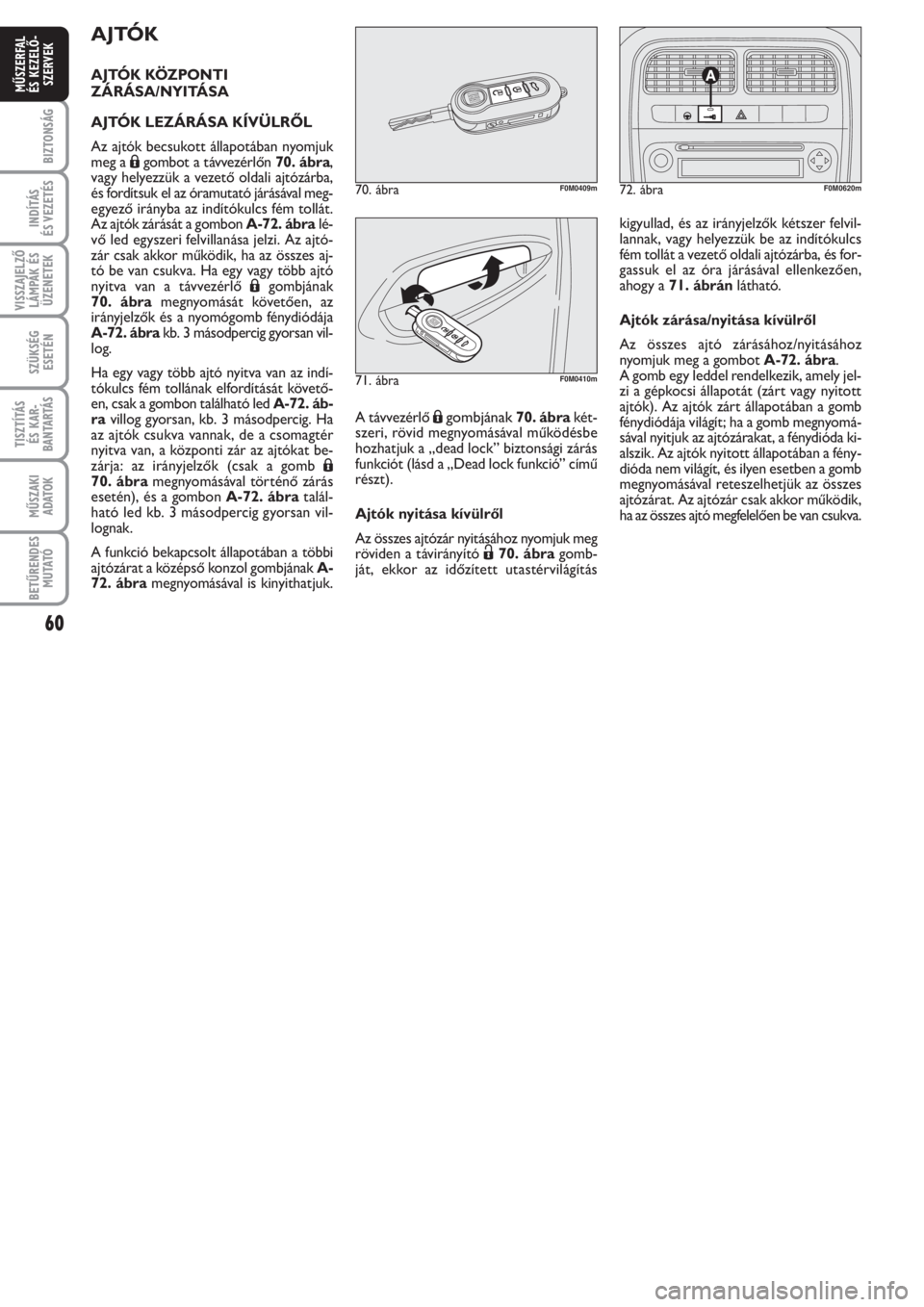

AJTÓK
AJTÓK KÖZPONTI
ZÁRÁSA/NYITÁSA
AJTÓK LEZÁRÁSA KÍVÜLRŐL
Az ajtók becsukott állapotában nyomjuk
meg a
Ágombot a távvezérlőn 70. ábra,
vagy helyezzük a vezető oldali ajtózárba,
és fordítsuk el az óramutató járásával meg-
egyező irányba az indítókulcs fém tollát.
Az ajtók zárását a gombon A-72. ábralé-
vő led egyszeri felvillanása jelzi. Az ajtó-
zár csak akkor működik, ha az összes aj-
tó be van csukva. Ha egy vagy több ajtó
nyitva van a távvezérlő
Ágombjának
70. ábramegnyomását követően, az
irányjelzők és a nyomógomb fénydiódája
A-72. ábrakb. 3 másodpercig gyorsan vil-
log.
Ha egy vagy több ajtó nyitva van az indí-
tókulcs fém tollának elfordítását követő-
en, csak a gombon található led A-72. áb-
ravillog gyorsan, kb. 3 másodpercig. Ha
az ajtók csukva vannak, de a csomagtér
nyitva van, a központi zár az ajtókat be-
zárja: az irányjelzők (csak a gomb
Á70. ábramegnyomásával történő zárás
esetén), és a gombon A-72. ábratalál-
ható led kb. 3 másodpercig gyorsan vil-
lognak.
A funkció bekapcsolt állapotában a többi
ajtózárat a középső konzol gombjának A-
72. ábramegnyomásával is kinyithatjuk.A távvezérlő
Ágombjának 70. ábra két-
szeri, rövid megnyomásával működésbe
hozhatjuk a „dead lock” biztonsági zárás
funkciót (lásd a „Dead lock funkció” című
részt).
Ajtók nyitása kívülről
Az összes ajtózár nyitásához nyomjuk meg
röviden a távirányító
Ë70. ábragomb-
ját, ekkor az időzített utastérvilágítás
72. ábraF0M0620m
kigyullad, és az irányjelzők kétszer felvil-
lannak, vagy helyezzük be az indítókulcs
fém tollát a vezető oldali ajtózárba, és for-
gassuk el az óra járásával ellenkezően,
ahogy a 71. ábránlátható.
Ajtók zárása/nyitása kívülről
Az összes ajtó zárásához/nyitásához
nyomjuk meg a gombot A-72. ábra.
A gomb egy leddel rendelkezik, amely jel-
zi a gépkocsi állapotát (zárt vagy nyitott
ajtók). Az ajtók zárt állapotában a gomb
fénydiódája világít; ha a gomb megnyomá-
sával nyitjuk az ajtózárakat, a fénydióda ki-
alszik. Az ajtók nyitott állapotában a fény-
dióda nem világít, és ilyen esetben a gomb
megnyomásával reteszelhetjük az összes
ajtózárat. Az ajtózár csak akkor működik,
ha az összes ajtó megfelelően be van csukva.
71. ábraF0M0410m
70. ábraF0M0409m

61
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS
ÉS KAR -
BANTARTÁS
MŰSZAKI
ADATOK
BETŰRENDES
M U TATÓ
MŰSZERFAL
ÉS KEZELŐ -
SZERVEK

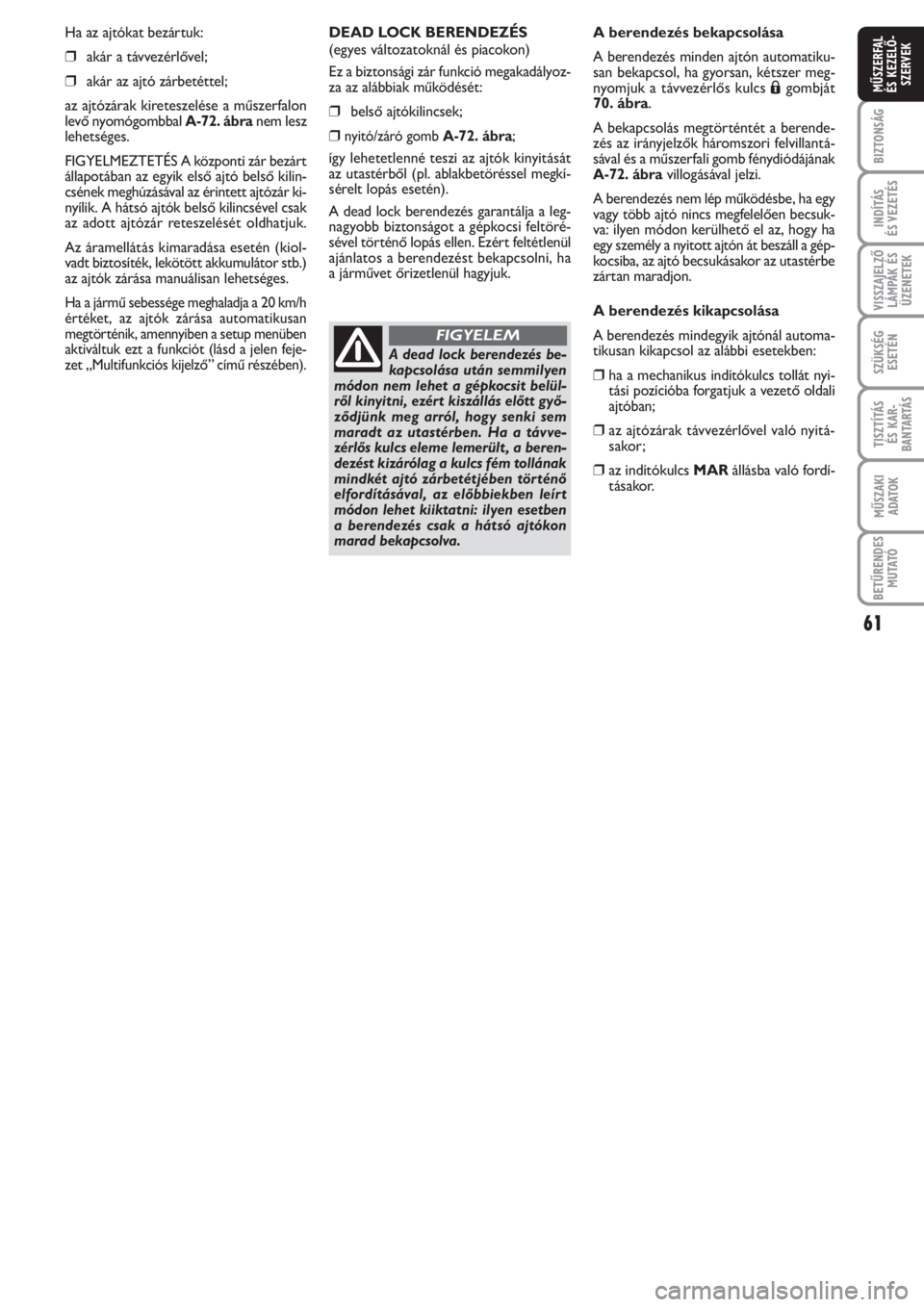

Ha az ajtókat bezártuk:
❒akár a távvezérlővel;
❒akár az ajtó zárbetéttel;
az ajtózárak kireteszelése a műszerfalon
levő nyomógombbal
A-72. ábranem lesz
lehetséges.
FIGYELMEZTETÉS A központi zár bezárt
állapotában az egyik első ajtó belső kilin-
csének meghúzásával az érintett ajtózár ki-
nyílik. A hátsó ajtók belső kilincsével csak
az adott ajtózár reteszelését oldhatjuk.
Az áramellátás kimaradása esetén (kiol-
vadt biztosíték, lekötött akkumulátor stb.)
az ajtók zárása manuálisan lehetséges.
Ha a jármű sebessége meghaladja a 20 km/h
értéket, az ajtók zárása automatikusan
megtörténik, amennyiben a setup menüben
aktiváltuk ezt a funkciót (lásd a jelen feje-
zet „Multifunkciós kijelző” című részében).
A dead lock berendezés be-
kapcsolása után semmilyen
módon nem lehet a gépkocsit belül-
ről kinyitni, ezért kiszállás előtt győ-
ződjünk meg arról, hogy senki sem
maradt az utastérben. Ha a távve-
zérlős kulcs eleme lemerült , a beren-
dezést kizárólag a kulcs fém tollának
mindkét ajtó zárbetétjében történő
elfordításával, az előbbiekben leírt
módon lehet kiiktatni: ilyen esetben
a berendezés csak a hátsó ajtókon
marad bekapcsolva. DEAD LOCK BERENDEZÉS
(egyes változatoknál és piacokon)
Ez a biztonsági zár funkció megakadályoz-
za az alábbiak működését:
❒belső ajtókilincsek;
❒nyitó/záró gomb A-72. ábra;
így lehetetlenné teszi az ajtók kinyitását
az utastérből (pl. ablakbetöréssel megkí-
sérelt lopás esetén).
A dead lock berendezés garantálja a leg-
nagyobb biztonságot a gépkocsi feltöré-
sével történő lopás ellen. Ezért feltétlenül
ajánlatos a berendezést bekapcsolni, ha
a járművet őrizetlenül hagyjuk.A berendezés bekapcsolása
A berendezés minden ajtón automatiku-
san bekapcsol, ha gyorsan, kétszer meg-
nyomjuk a távvezérlős kulcs
Ágombját
70. ábra.
A bekapcsolás megtörténtét a berende-
zés az irányjelzők háromszori felvillantá-
sával és a műszerfali gomb fénydiódájának
A-72. ábravillogásával jelzi.
A berendezés nem lép működésbe, ha egy
vagy több ajtó nincs megfelelően becsuk-
va: ilyen módon kerülhető el az, hogy ha
egy személy a nyitott ajtón át beszáll a gép-
kocsiba, az ajtó becsukásakor az utastérbe
zártan maradjon.
A berendezés kikapcsolása
A berendezés mindegyik ajtónál automa-
tikusan kikapcsol az alábbi esetekben:
❒ha a mechanikus indítókulcs tollát nyi-
tási pozícióba forgatjuk a vezető oldali
ajtóban;
❒az ajtózárak távvezérlővel való nyitá-
sakor;
❒az indítókulcs MARállásba való fordí-
tásakor.
FIGYELEM
