UDSKIFTNING AF
UDVENDIG PÆRE
Angående type og effekt af de forskellige
pærer, se „Udskiftning af en pære“ i det
foregående.

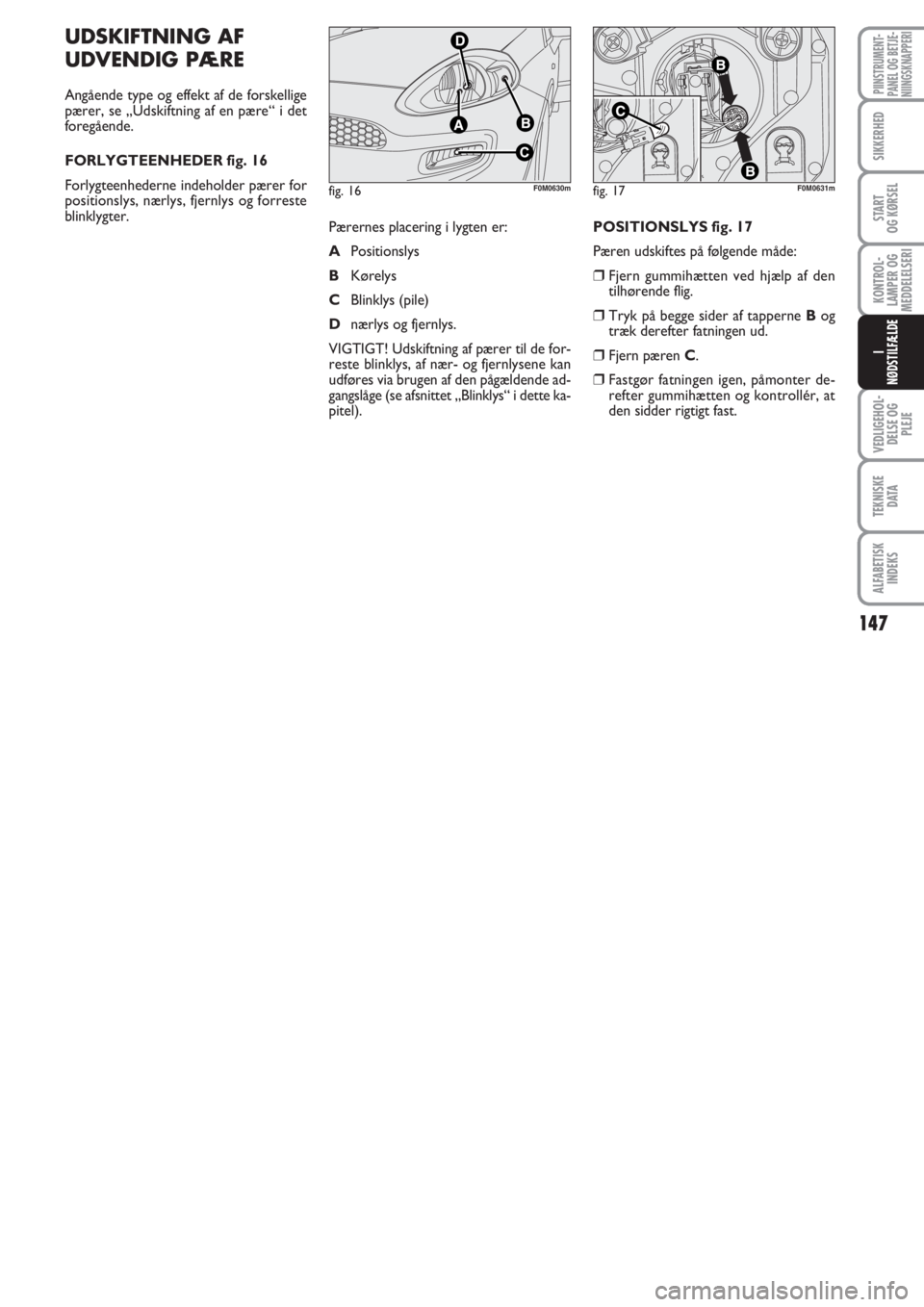

FORLYGTEENHEDER fig. 16
Forlygteenhederne indeholder pærer for
positionslys, nærlys, fjernlys og forreste
blinklygter.
Pærernes placering i lygten er:
APositionslys
BKørelys
CBlinklys (pile)
Dnærlys og fjernlys.
VIGTIGT! Udskiftning af pærer til de for-
reste blinklys, af nær- og fjernlysene kan
udføres via brugen af den pågældende ad-
gangslåge (se afsnittet „Blinklys“ i dette ka-
pitel).POSITIONSLYS fig. 17
Pæren udskiftes på følgende måde:
❒Fjern gummihætten ved hjælp af den
tilhørende flig.
❒Tryk på begge sider af tapperne Bog
træk derefter fatningen ud.
❒Fjern pæren C.
❒Fastgør fatningen igen, påmonter de-
refter gummihætten og kontrollér, at
den sidder rigtigt fast.
fig. 16F0M0630mfig. 17F0M0631m

148
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

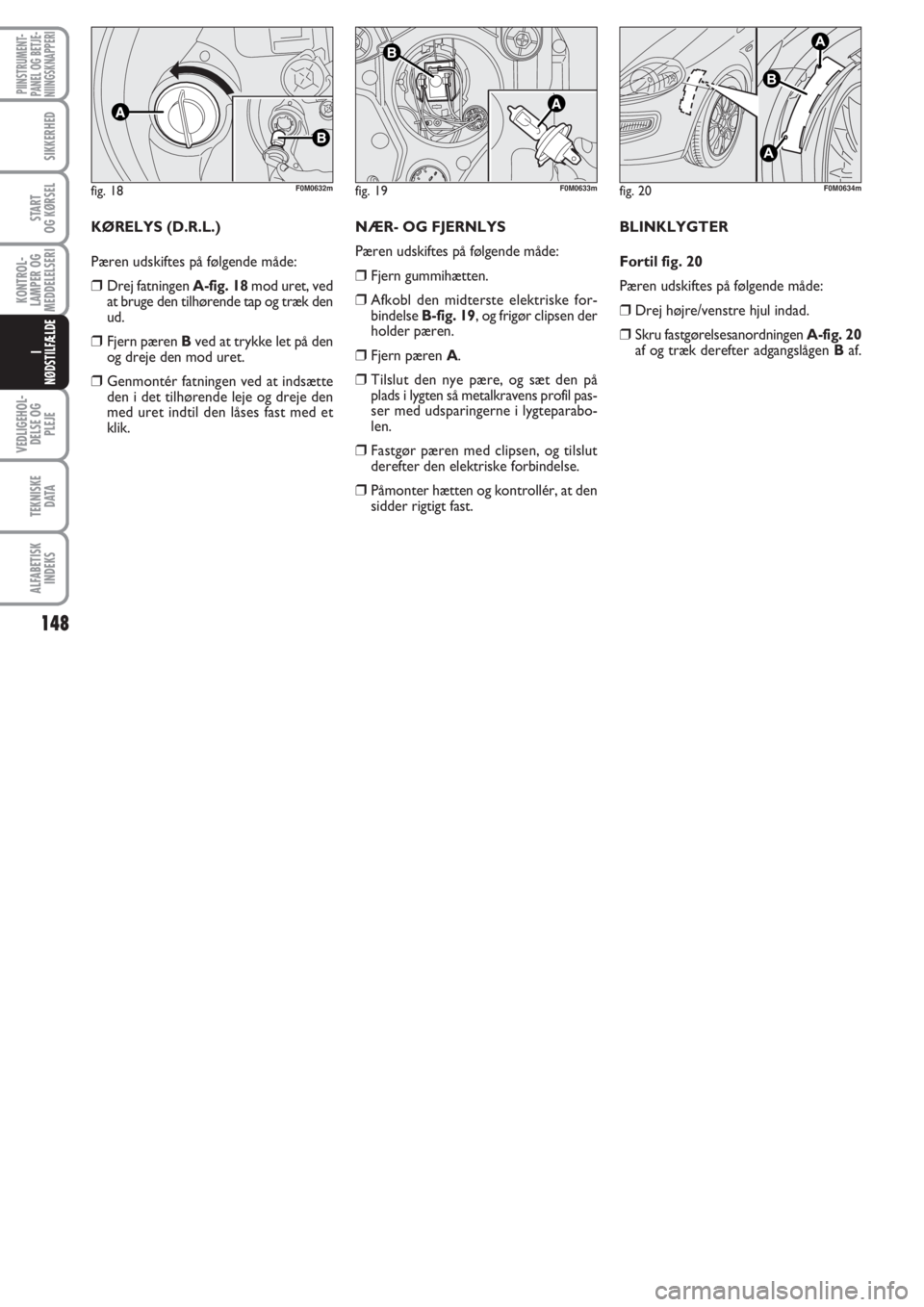

KØRELYS (D.R.L.)
Pæren udskiftes på følgende måde:
❒Drej fatningen A-fig. 18mod uret, ved
at bruge den tilhørende tap og træk den
ud.
❒Fjern pæren Bved at trykke let på den
og dreje den mod uret.
❒Genmontér fatningen ved at indsætte
den i det tilhørende leje og dreje den
med uret indtil den låses fast med et
klik.NÆR- OG FJERNLYS
Pæren udskiftes på følgende måde:
❒Fjern gummihætten.
❒Afkobl den midterste elektriske for-
bindelseB-fig. 19, og frigør clipsen der
holder pæren.
❒Fjern pæren A.
❒Tilslut den nye pære, og sæt den på
plads i lygten så metalkravens profil pas-
ser med udsparingerne i lygteparabo-
len.
❒Fastgør pæren med clipsen, og tilslut
derefter den elektriske forbindelse.
❒Påmonter hætten og kontrollér, at den
sidder rigtigt fast.BLINKLYGTER
Fortil fig. 20
Pæren udskiftes på følgende måde:
❒Drej højre/venstre hjul indad.
❒Skru fastgørelsesanordningen A-fig. 20
af og træk derefter adgangslågen Baf.
fig. 18F0M0632mfig. 19F0M0633mfig. 20F0M0634m

149
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
❒Fjern fatningsdækslet C-fig. 21ved at
dreje det mod uret.
❒Fjern pæren D-fig. 22ved at trykke let
på den og dreje den mod uret („bajo-
netlåsning“), og udskift den.
❒Påmonter fatningsdækslet C-fig. 21ved
at dreje det med uret, og kontrollér,
at det sidder rigtigt fast.
❒Montér dækslet B-fig. 20, og skru de-
refter fastgøringsanordningen Afast.Sideblink fig. 23
Pæren udskiftes på følgende måde:
❒Påvirk lygteglasset Ai retning mod bi-
lens forreste del så clipsen på lygtens
indvendige del Btrykkes sammen, og
tag lygten ud.
❒Drej fatningen Cmod uret, fjern pæren
D der er trykket fast, og udskift den.
❒Isæt fatningen C, og drej den med uret.
❒Monter derefter lygten Bpå bilen, og
overbevis dig om at clipsen går i indgreb
med et klik.
fig. 22F0M0636mfig. 21F0M0635m
fig. 24F0M0638m
fig. 23F0M0637m
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
❒Fjern skruen A-fig.24og trække be-
skyttelsesmasken Bud.
❒Fjern fastgøringsskruerne Cog trække
lygten ud.

150
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

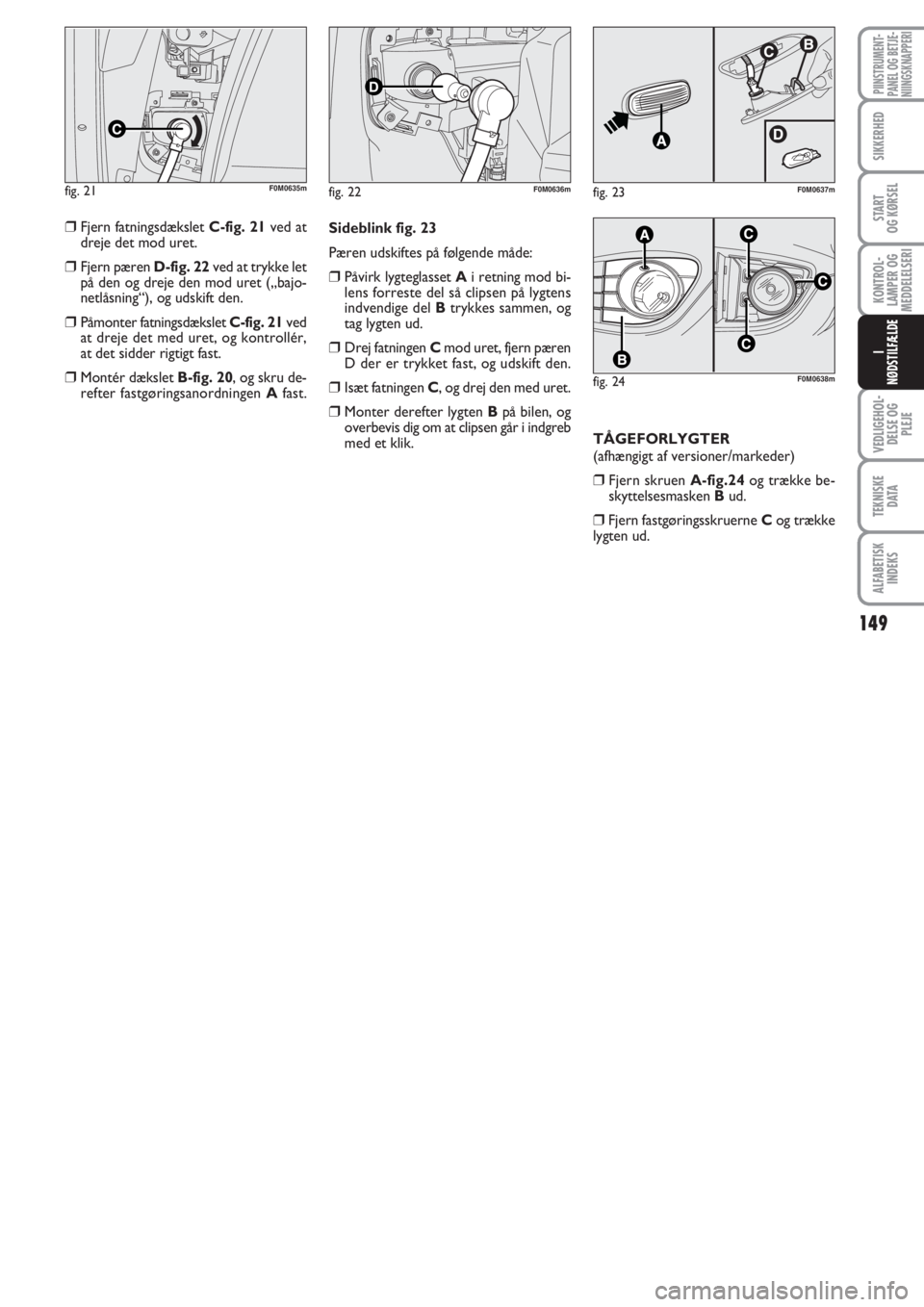

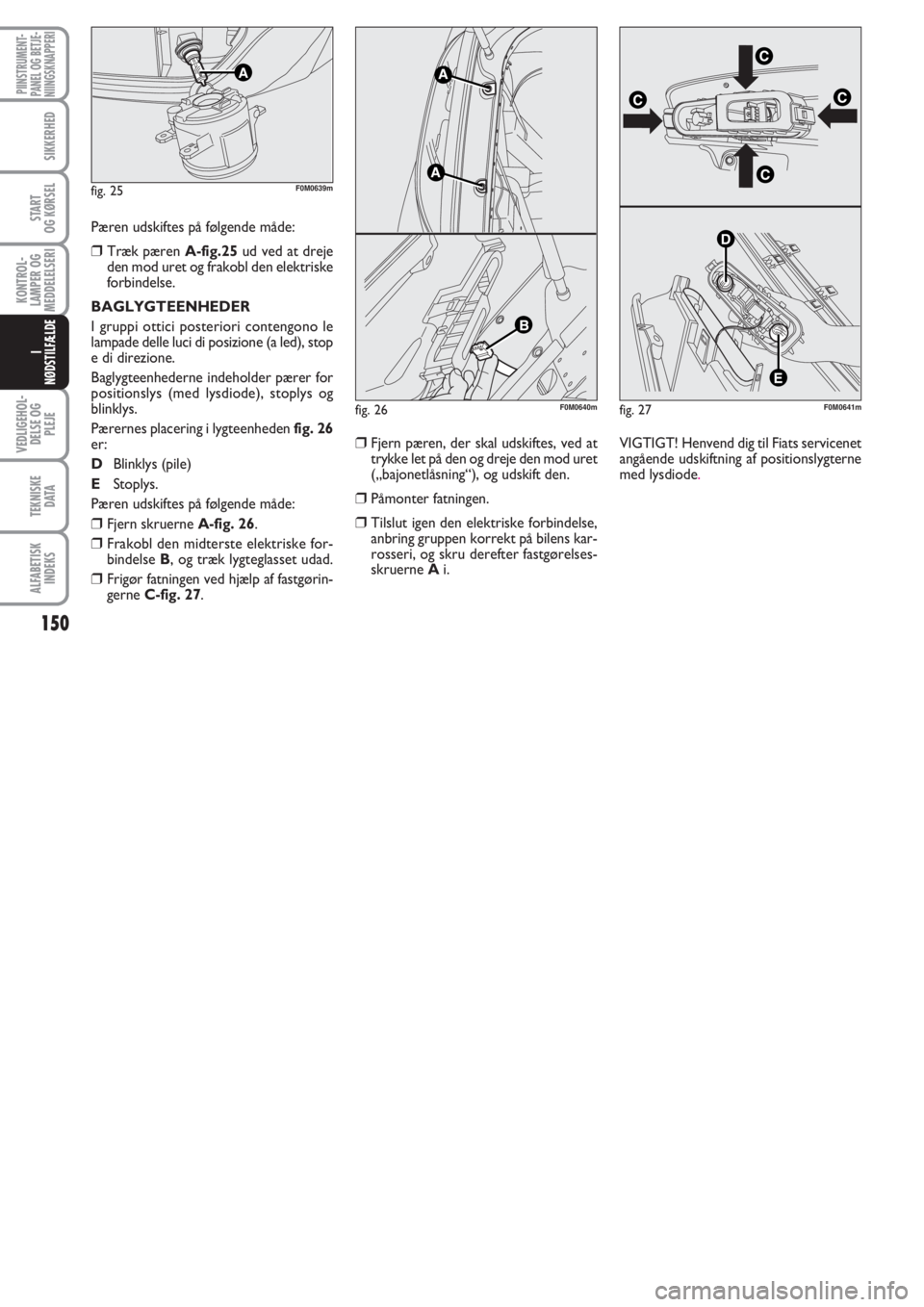

Pæren udskiftes på følgende måde:
❒Træk pæren A-fig.25ud ved at dreje
den mod uret og frakobl den elektriske
forbindelse.
BAGLYGTEENHEDER
I gruppi ottici posteriori contengono le
lampade delle luci di posizione (a led), stop
e di direzione.
Baglygteenhederne indeholder pærer for
positionslys (med lysdiode), stoplys og
blinklys.
Pærernes placering i lygteenheden fig. 26
er:
DBlinklys (pile)
EStoplys.
Pæren udskiftes på følgende måde:
❒Fjern skruerne A-fig. 26.
❒Frakobl den midterste elektriske for-
bindelse B, og træk lygteglasset udad.
❒Frigør fatningen ved hjælp af fastgørin-
gerne C-fig. 27.
❒Fjern pæren, der skal udskiftes, ved at
trykke let på den og dreje den mod uret
(„bajonetlåsning“), og udskift den.
❒Påmonter fatningen.
❒Tilslut igen den elektriske forbindelse,
anbring gruppen korrekt på bilens kar-
rosseri, og skru derefter fastgørelses-
skruerne Ai.VIGTIGT! Henvend dig til Fiats servicenet
angående udskiftning af positionslygterne
med lysdiode
.
fig. 25
A
F0M0639m
fig. 26F0M0640mfig. 27F0M0641m

151
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

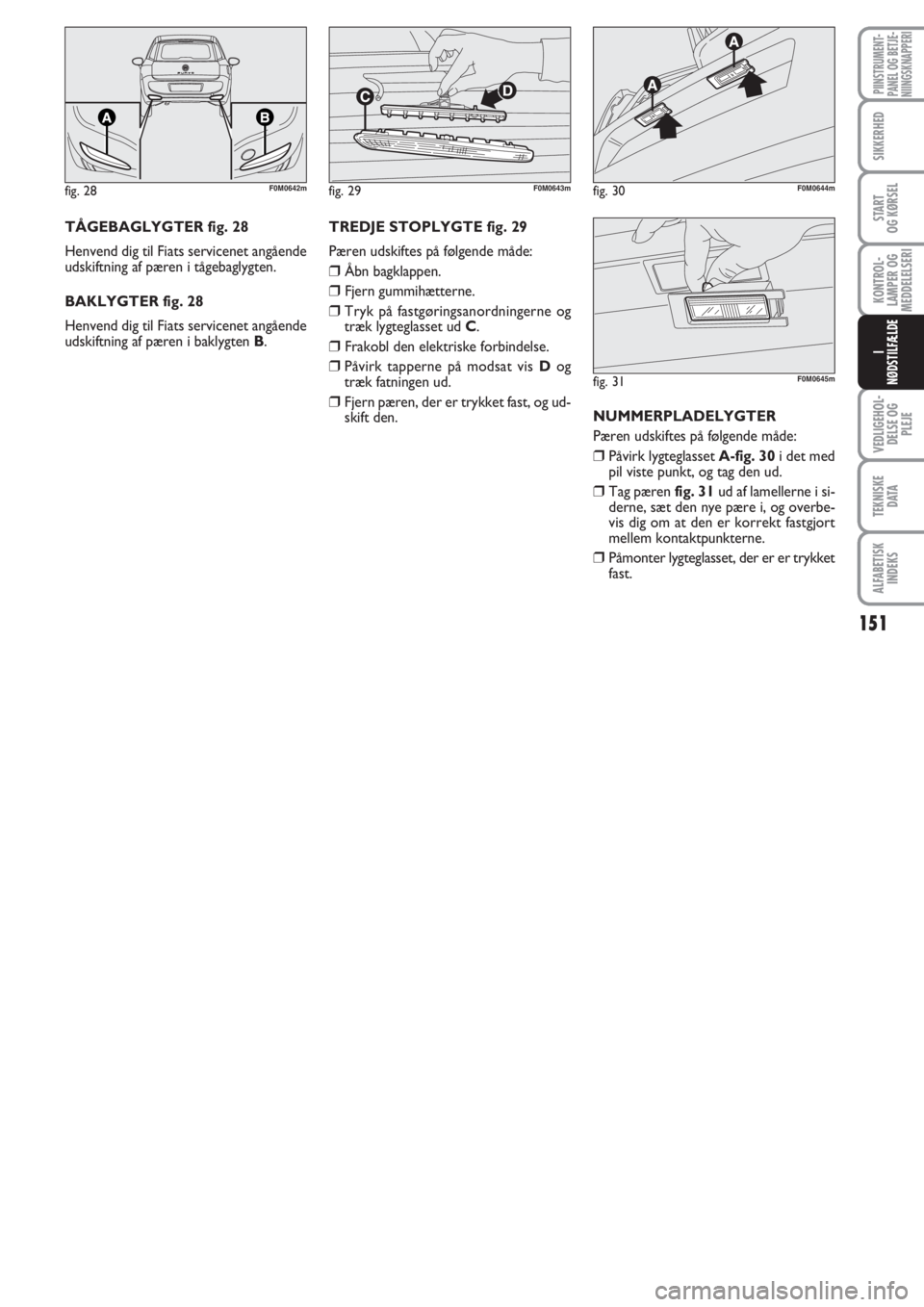

TÅGEBAGLYGTER fig. 28
Henvend dig til Fiats servicenet angående
udskiftning af pæren i tågebaglygten.
BAKLYGTER fig. 28
Henvend dig til Fiats servicenet angående
udskiftning af pæren i baklygten B.
fig. 28F0M0642m
TREDJE STOPLYGTE fig. 29
Pæren udskiftes på følgende måde:
❒Åbn bagklappen.
❒Fjern gummihætterne.
❒Tryk på fastgøringsanordningerne og
træk lygteglasset ud C.
❒Frakobl den elektriske forbindelse.
❒Påvirk tapperne på modsat vis Dog
træk fatningen ud.
❒Fjern pæren, der er trykket fast, og ud-
skift den.
fig. 29F0M0643m
NUMMERPLADELYGTER
Pæren udskiftes på følgende måde:
❒Påvirk lygteglasset A-fig. 30i det med
pil viste punkt, og tag den ud.
❒Tag pæren fig. 31ud af lamellerne i si-
derne, sæt den nye pære i, og overbe-
vis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.
❒Påmonter lygteglasset, der er er trykket
fast.
fig. 30F0M0644m
fig. 31F0M0645m

152
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

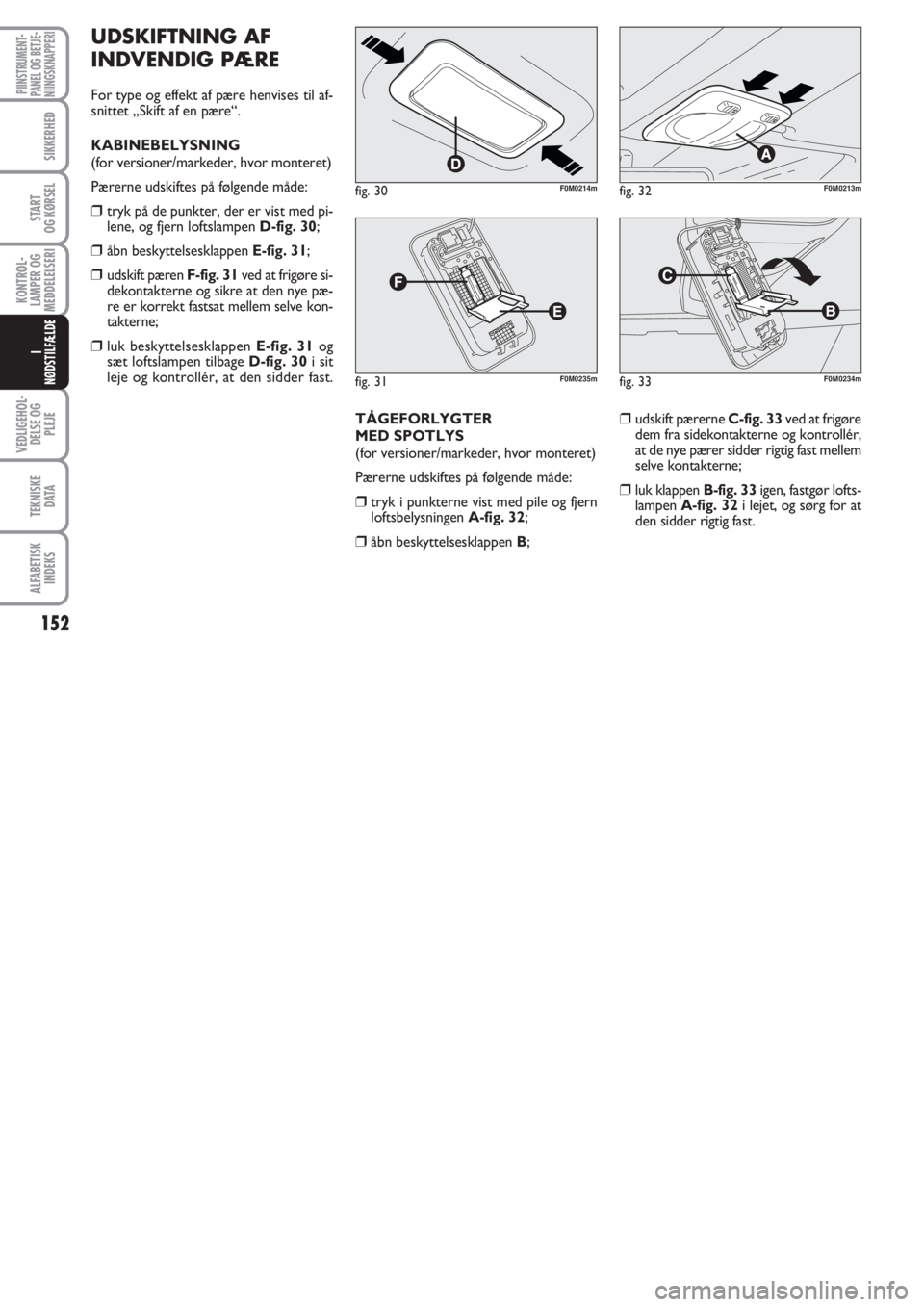

UDSKIFTNING AF
INDVENDIG PÆRE
For type og effekt af pære henvises til af-
snittet „Skift af en pære“.
KABINEBELYSNING
(for versioner/markeder, hvor monteret)
Pærerne udskiftes på følgende måde:
❒tryk på de punkter, der er vist med pi-
lene, og fjern loftslampen D-fig. 30;
❒åbn beskyttelsesklappen E-fig. 31;
❒udskift pæren F-fig. 31ved at frigøre si-
dekontakterne og sikre at den nye pæ-
re er korrekt fastsat mellem selve kon-
takterne;
❒luk beskyttelsesklappen E-fig. 31og
sæt loftslampen tilbage D-fig. 30i sit
leje og kontrollér, at den sidder fast.
TÅGEFORLYGTER
MED SPOTLYS
(for versioner/markeder, hvor monteret)
Pærerne udskiftes på følgende måde:
❒tryk i punkterne vist med pile og fjern
loftsbelysningen A-fig. 32;
❒åbn beskyttelsesklappen B;
❒udskift pærerne C-fig. 33ved at frigøre
dem fra sidekontakterne og kontrollér,
at de nye pærer sidder rigtig fast mellem
selve kontakterne;
❒luk klappen B-fig. 33igen, fastgør lofts-
lampen A-fig. 32i lejet, og sørg for at
den sidder rigtig fast.
fig. 32F0M0213m
fig. 33F0M0234m
fig. 30F0M0214m
fig. 31F0M0235m

153
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
UDSKIFTNING
AF SIKRINGER
HOVEDSPECIFIKATIONER

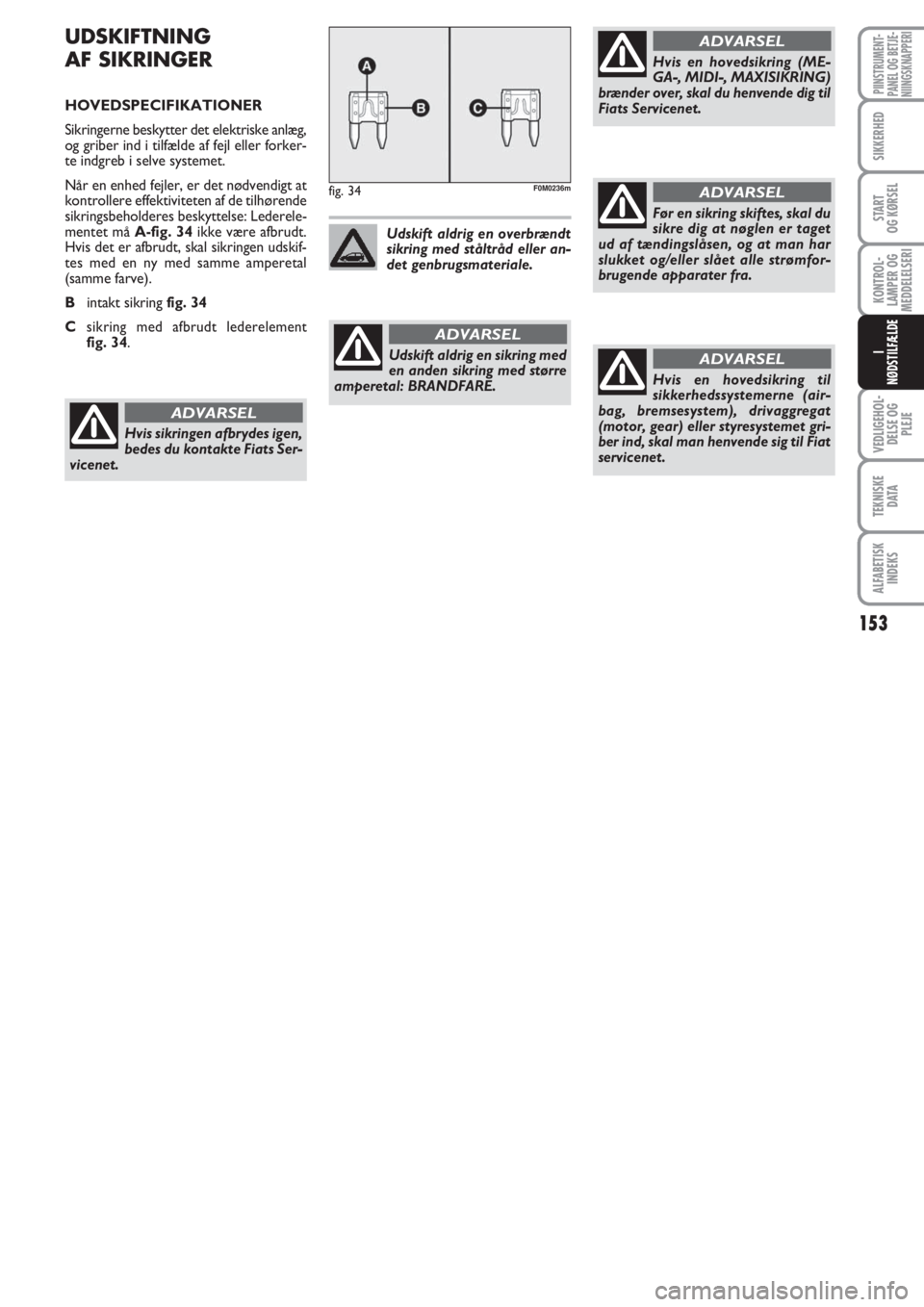

Sikringerne beskytter det elektriske anlæg,
og griber ind i tilfælde af fejl eller forker-
te indgreb i selve systemet.
Når en enhed fejler, er det nødvendigt at
kontrollere effektiviteten af de tilhørende
sikringsbeholderes beskyttelse: Lederele-
mentet må A-fig. 34ikke være afbrudt.
Hvis det er afbrudt, skal sikringen udskif-
tes med en ny med samme amperetal
(samme farve).
Bintakt sikring fig. 34
Csikring med afbrudt lederelement
fig. 34.
fig. 34F0M0236m
Udskift aldrig en sikring med
en anden sikring med større
amperetal: BRANDFARE.
ADVARSEL
Udskift aldrig en overbrændt
sikring med ståltråd eller an-
det genbrugsmateriale.
Hvis en hovedsikring (ME-
GA-, MIDI-, MAXISIKRING)
brænder over, skal du henvende dig til
Fiats Servicenet.
ADVARSEL
Hvis sikringen afbrydes igen,
bedes du kontakte Fiats Ser-
vicenet.
ADVARSEL
Før en sikring skiftes, skal du
sikre dig at nøglen er taget
ud af tændingslåsen, og at man har
slukket og/eller slået alle strømfor-
brugende apparater fra.
ADVARSEL
Hvis en hovedsikring til
sikkerhedssystemerne (air-
bag, bremsesystem), drivaggregat
(motor, gear) eller styresystemet gri-
ber ind, skal man henvende sig til Fiat
servicenet.
ADVARSEL

154
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

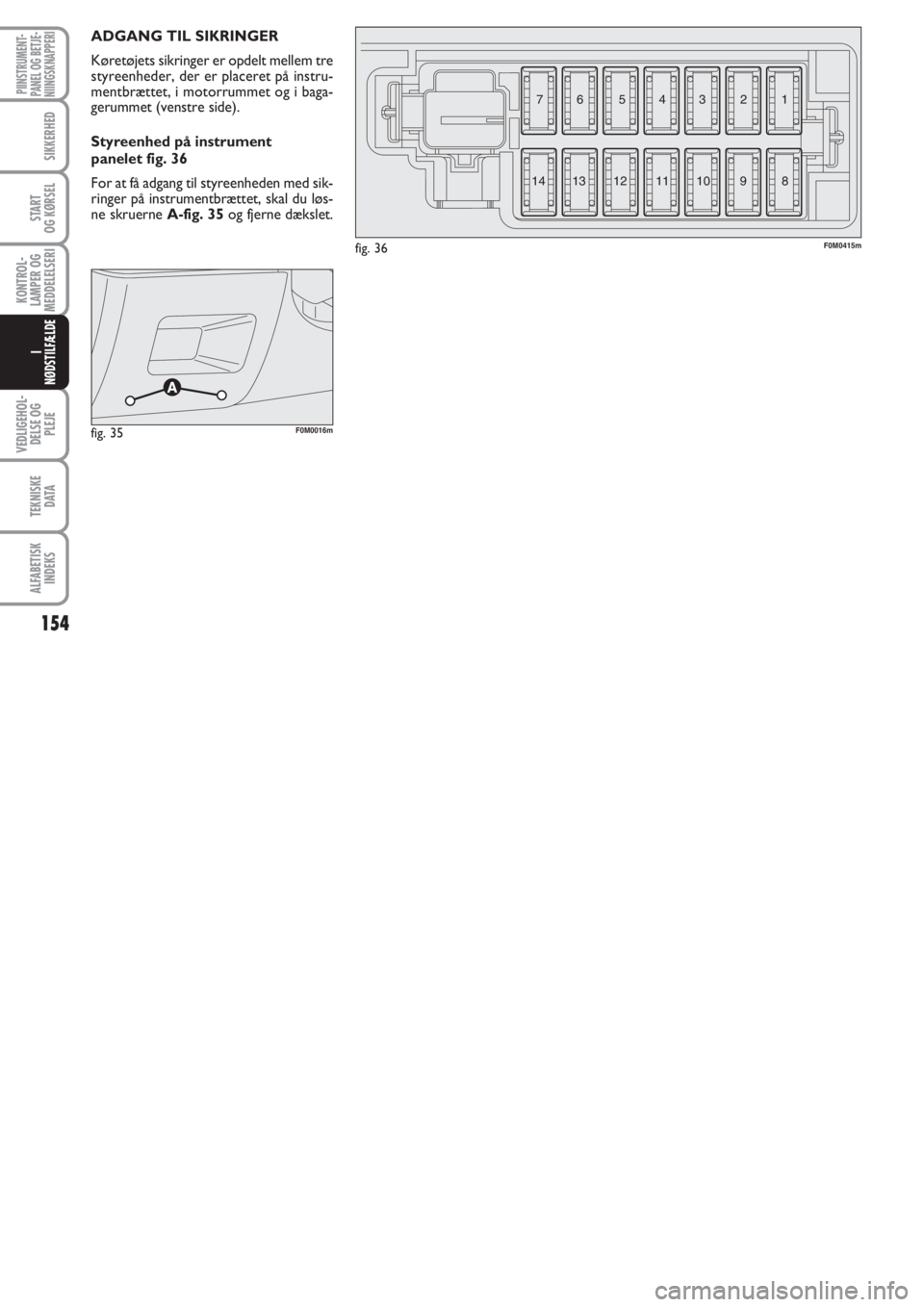

ADGANG TIL SIKRINGER
Køretøjets sikringer er opdelt mellem tre
styreenheder, der er placeret på instru-
mentbrættet, i motorrummet og i baga-
gerummet (venstre side).
Styreenhed på instrument
panelet fig. 36
For at få adgang til styreenheden med sik-
ringer på instrumentbrættet, skal du løs-
ne skruerne A-fig. 35og fjerne dækslet.
fig. 36F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
fig. 35F0M0016m

155
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

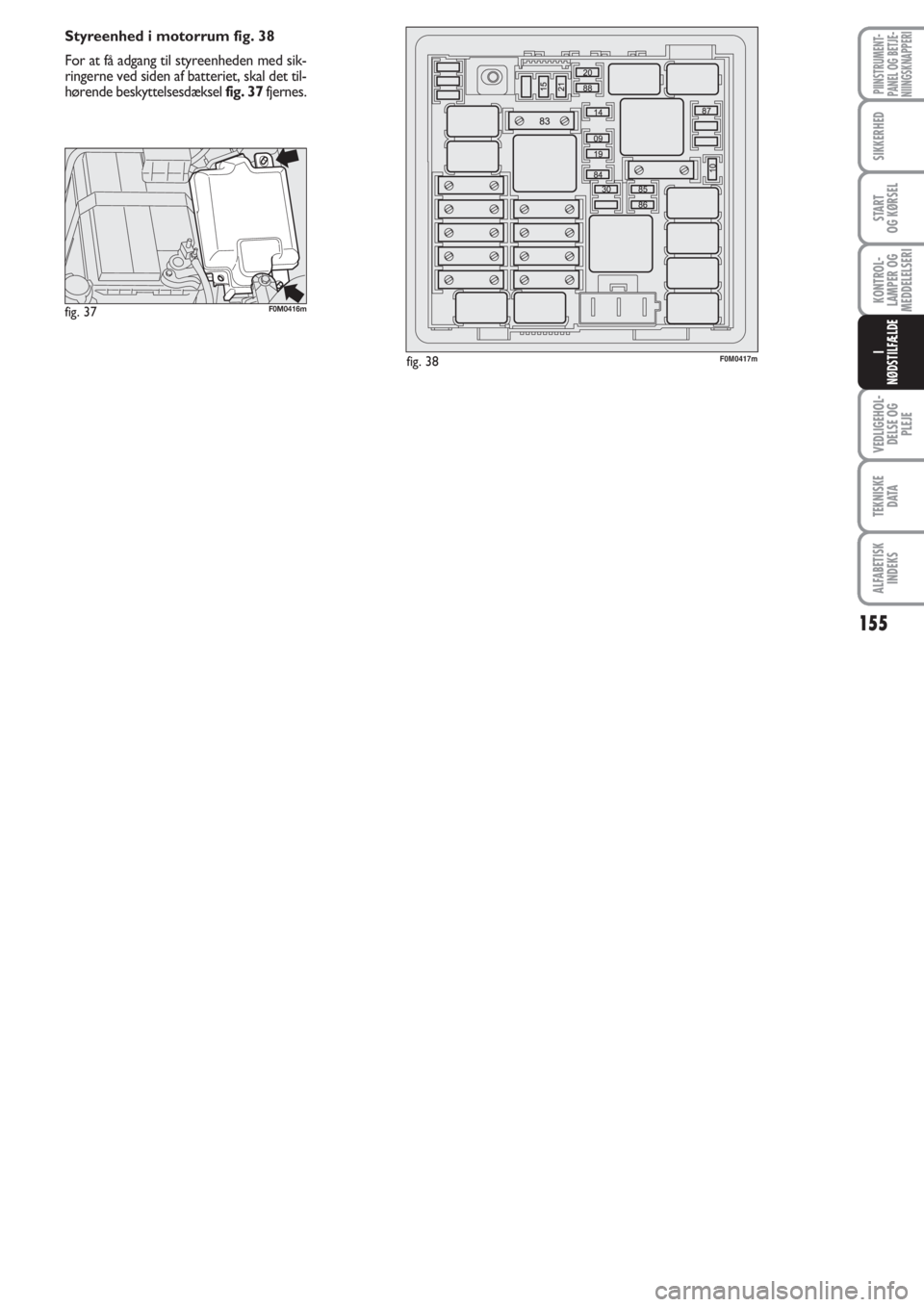

Styreenhed i motorrum fig. 38
For at få adgang til styreenheden med sik-
ringerne ved siden af batteriet, skal det til-
hørende beskyttelsesdæksel fig. 37fjernes.
fig. 38F0M0417m
fig. 37F0M0416m

156
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

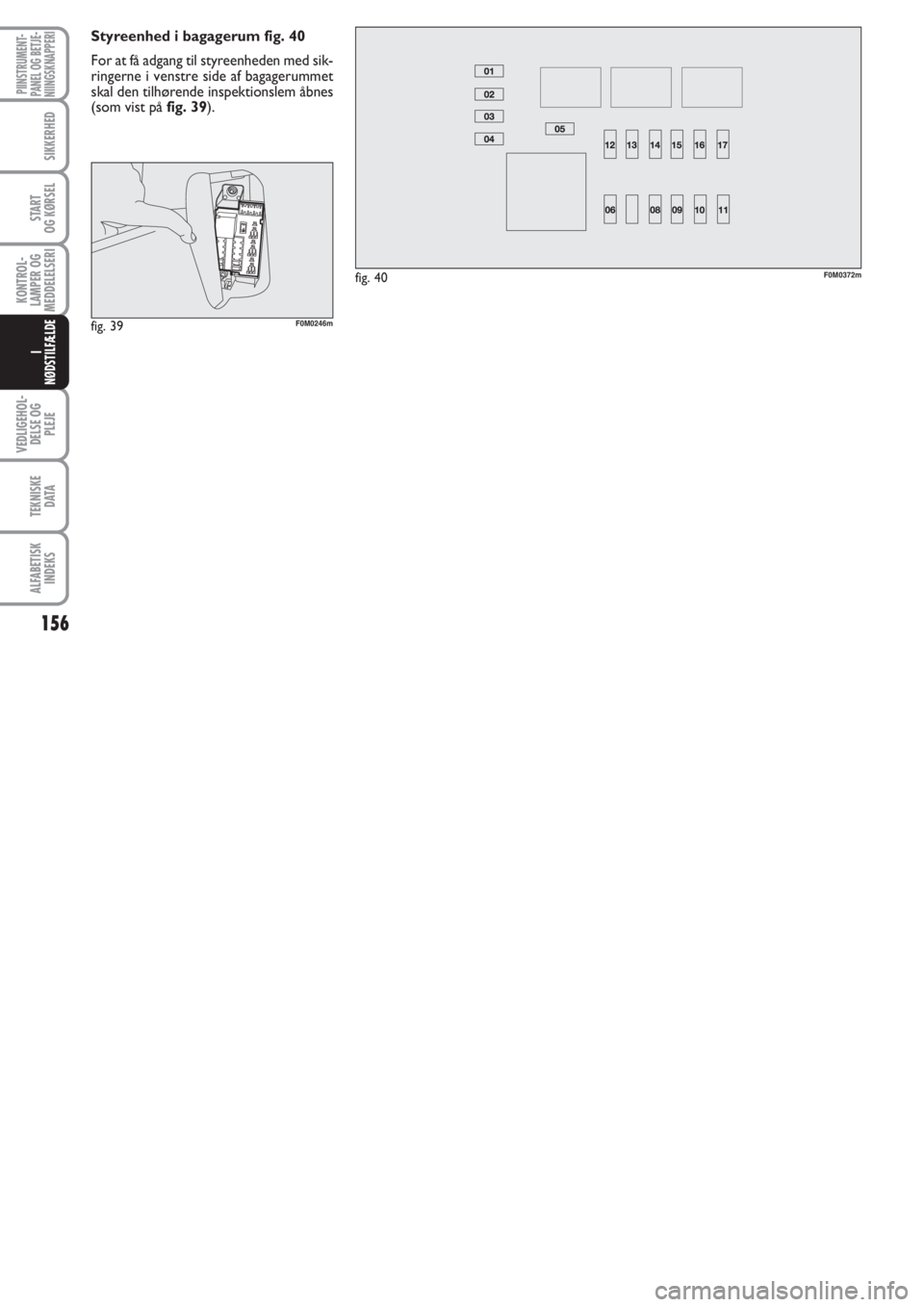

Styreenhed i bagagerum fig. 40
For at få adgang til styreenheden med sik-
ringerne i venstre side af bagagerummet
skal den tilhørende inspektionslem åbnes
(som vist påfig. 39).
fig. 40F0M0372m
