FIAT PUNTO 2012 Brugs- og vedligeholdelsesvejledning (in Danish)

187
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA

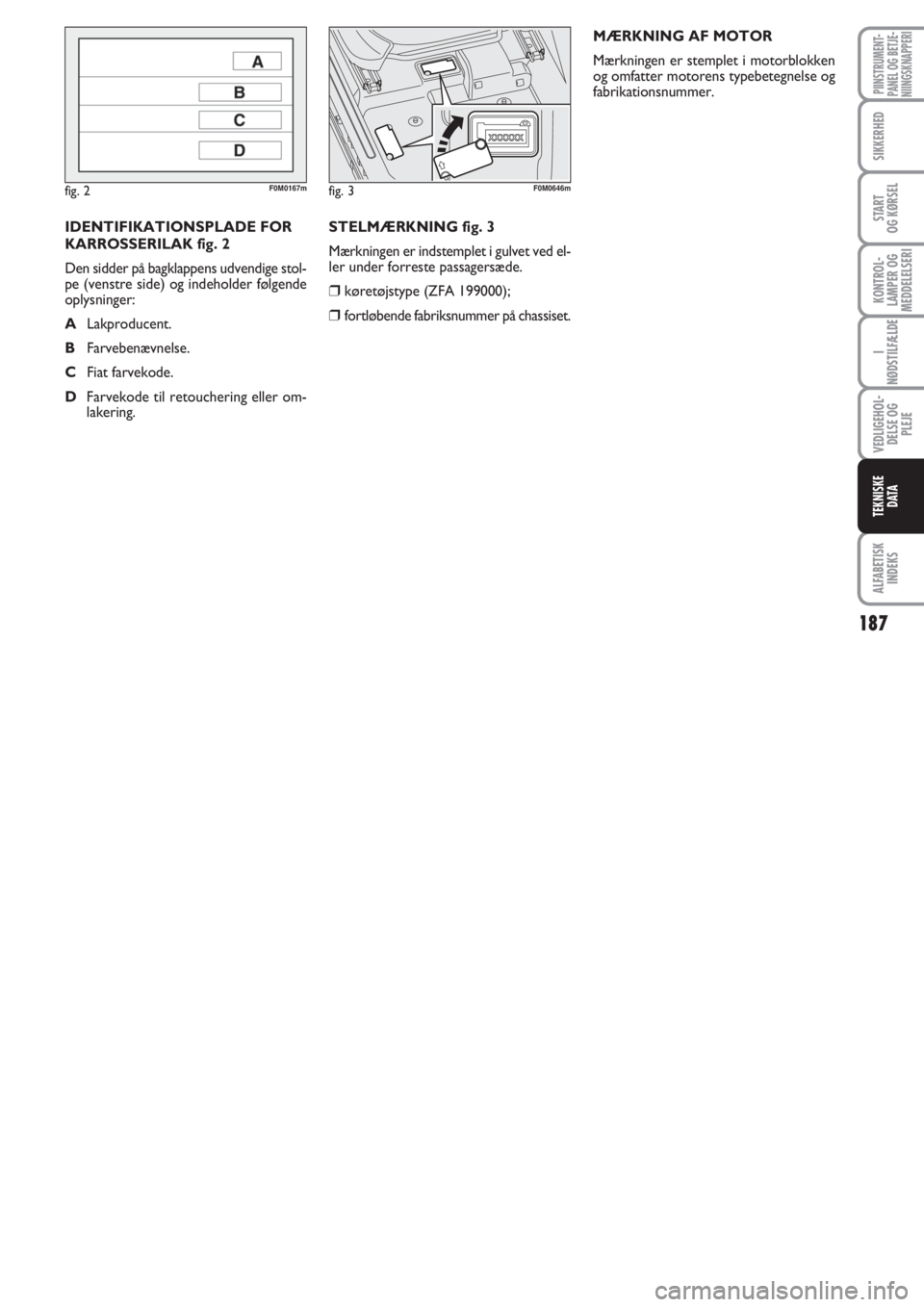

STELMÆRKNING fig. 3
Mærkningen er indstemplet i gulvet ved el-
ler under forreste passagersæde.
❒køretøjstype (ZFA 199000);
❒fortløbende fabriksnummer på chassiset.MÆRKNING AF MOTOR
Mærkningen er stemplet i motorblokken
og omfatter motorens typebetegnelse og
fabrikationsnummer.
IDENTIFIKATIONSPLADE FOR
KARROSSERILAK fig. 2
Den sidder på bagklappens udvendige stol-
pe (venstre side) og indeholder følgende
oplysninger:
ALakproducent.
BFarvebenævnelse.
CFiat farvekode.
DFarvekode til retouchering eller om-
lakering.
fig. 2F0M0167mfig. 3F0M0646m

188
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA

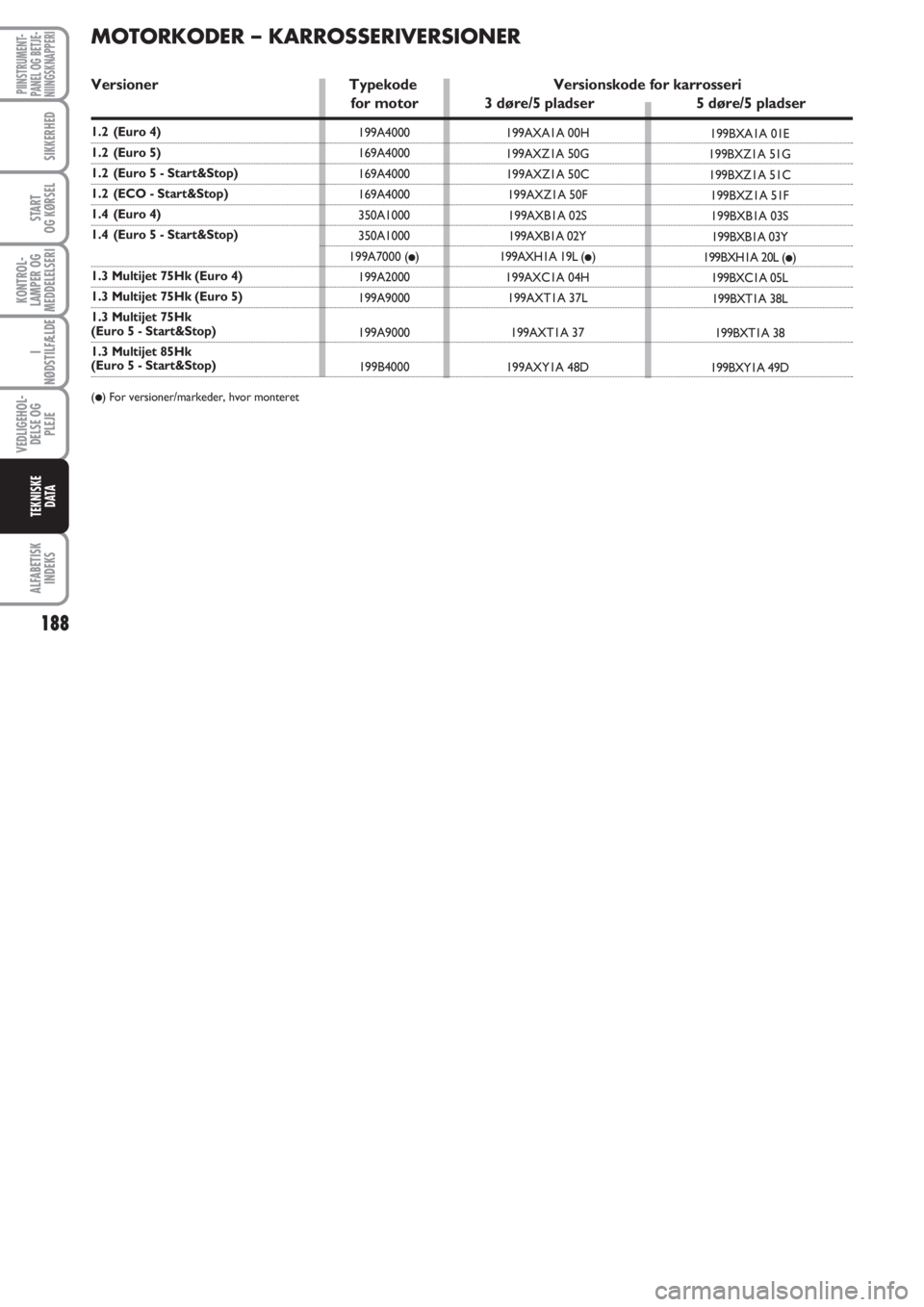

MOTORKODER – KARROSSERIVERSIONER
Versioner Typekode Versionskode for karrosseri
for motor 3 døre/5 pladser 5 døre/5 pladser
1.2 (Euro 4)
1.2 (Euro 5)
1.2 (Euro 5 - Start&Stop)
1.2 (ECO - Start&Stop)
1.4 (Euro 4)
1.4 (Euro 5 - Start&Stop)
1.3 Multijet 75Hk (Euro 4)
1.3 Multijet 75Hk (Euro 5)
1.3 Multijet 75Hk
(Euro 5 - Start&Stop)
1.3 Multijet 85Hk
(Euro 5 - Start&Stop)
(●) For versioner/markeder, hvor monteret
199BXA1A 01E
199BXZ1A 51G
199BXZ1A 51C
199BXZ1A 51F
199BXB1A 03S
199BXB1A 03Y
199BXH1A 20L (
●)
199BXC1A 05L
199BXT1A 38L
199BXT1A 38
199BXY1A 49D 199A4000
169A4000
169A4000
169A4000
350A1000
350A1000
199A7000 (●)
199A2000
199A9000
199A9000
199B4000199AXA1A 00H
199AXZ1A 50G
199AXZ1A 50C
199AXZ1A 50F
199AXB1A 02S
199AXB1A 02Y
199AXH1A 19L (●)
199AXC1A 04H
199AXT1A 37L
199AXT1A 37
199AXY1A 48D

189
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA

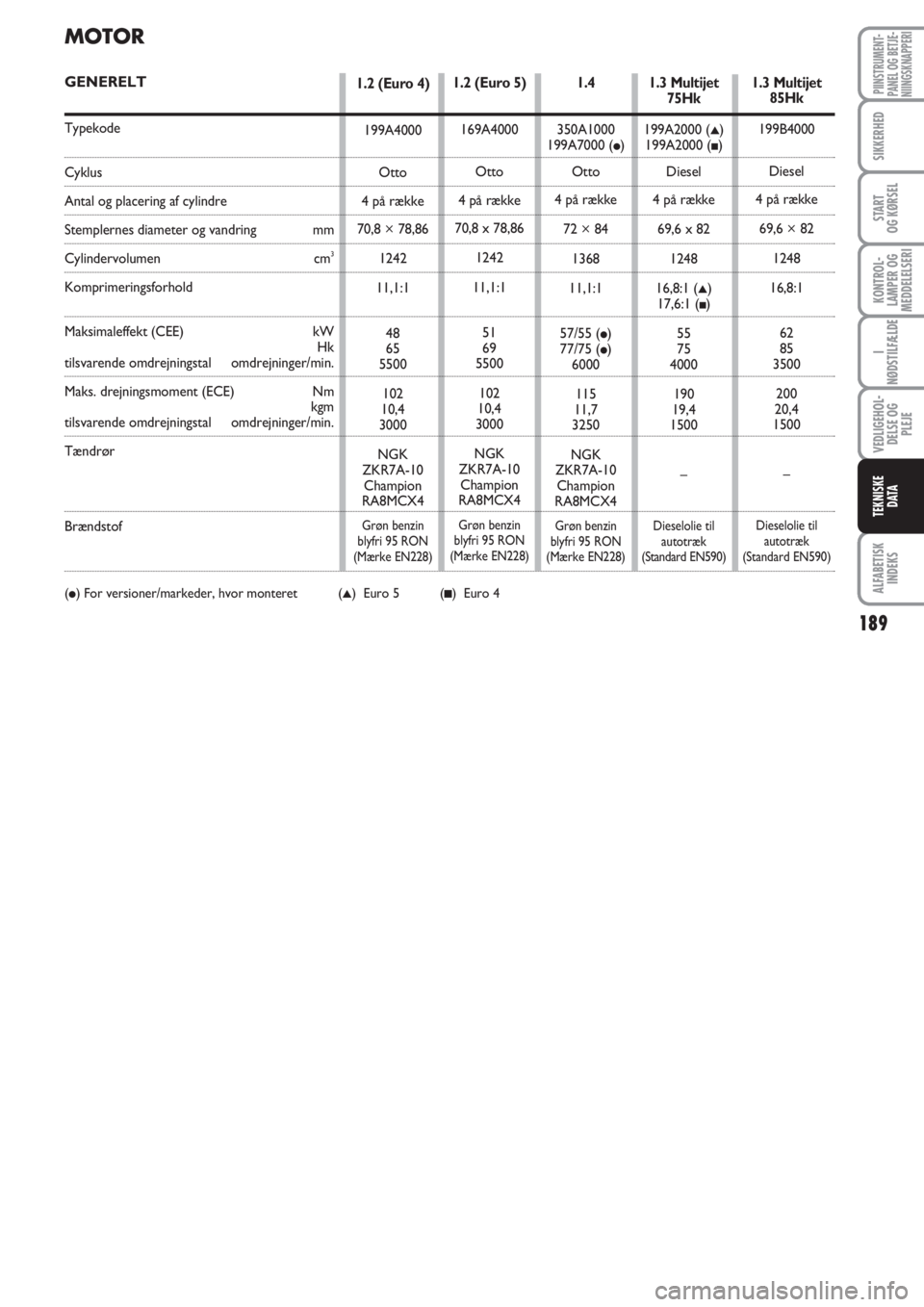

MOTOR
GENERELT
Typekode
Cyklus
Antal og placering af cylindre
Stemplernes diameter og vandring mm
Cylindervolumen cm3
Komprimeringsforhold
Maksimaleffekt (CEE) kW
Hk
tilsvarende omdrejningstal omdrejninger/min.
Maks. drejningsmoment (ECE) Nm
kgm
tilsvarende omdrejningstal omdrejninger/min.
Tændrør
Brændstof
(●) For versioner/markeder, hvor monteret (▲) Euro 5 (■) Euro 4
1.3 Multijet
85Hk
199B4000
Diesel
4 på række
69,6 × 82
1248
16,8:1
62
85
3500
200
20,4
1500
–
Dieselolie til
autotræk
(Standard EN590)
1.2 (Euro 5)
169A4000
Otto
4 på række
70,8 x 78,86
1242
11,1:1
51
69
5500
102
10,4
3000
NGK
ZKR7A-10
Champion
RA8MCX4
Grøn benzin
blyfri 95 RON
(Mærke EN228)
1.2 (Euro 4)
199A4000
Otto
4 på række
70,8 × 78,86
1242
11,1:1
48
65
5500
102
10,4
3000
NGK
ZKR7A-10
Champion
RA8MCX4
Grøn benzin
blyfri 95 RON
(Mærke EN228)
1.4
350A1000
199A7000 (●)
Otto
4 på række
72 × 84
1368
11,1:1
57/55 (
●)
77/75 (●)
6000
115
11,7
3250
NGK
ZKR7A-10
Champion
RA8MCX4
Grøn benzin
blyfri 95 RON
(Mærke EN228)
1.3 Multijet
75Hk
199A2000 (▲)
199A2000 (■)
Diesel
4 på række
69,6 x 82
1248
16,8:1 (
▲)
17,6:1 (■)
55
75
4000
190
19,4
1500
–
Dieselolie til
autotræk
(Standard EN590)

190
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA

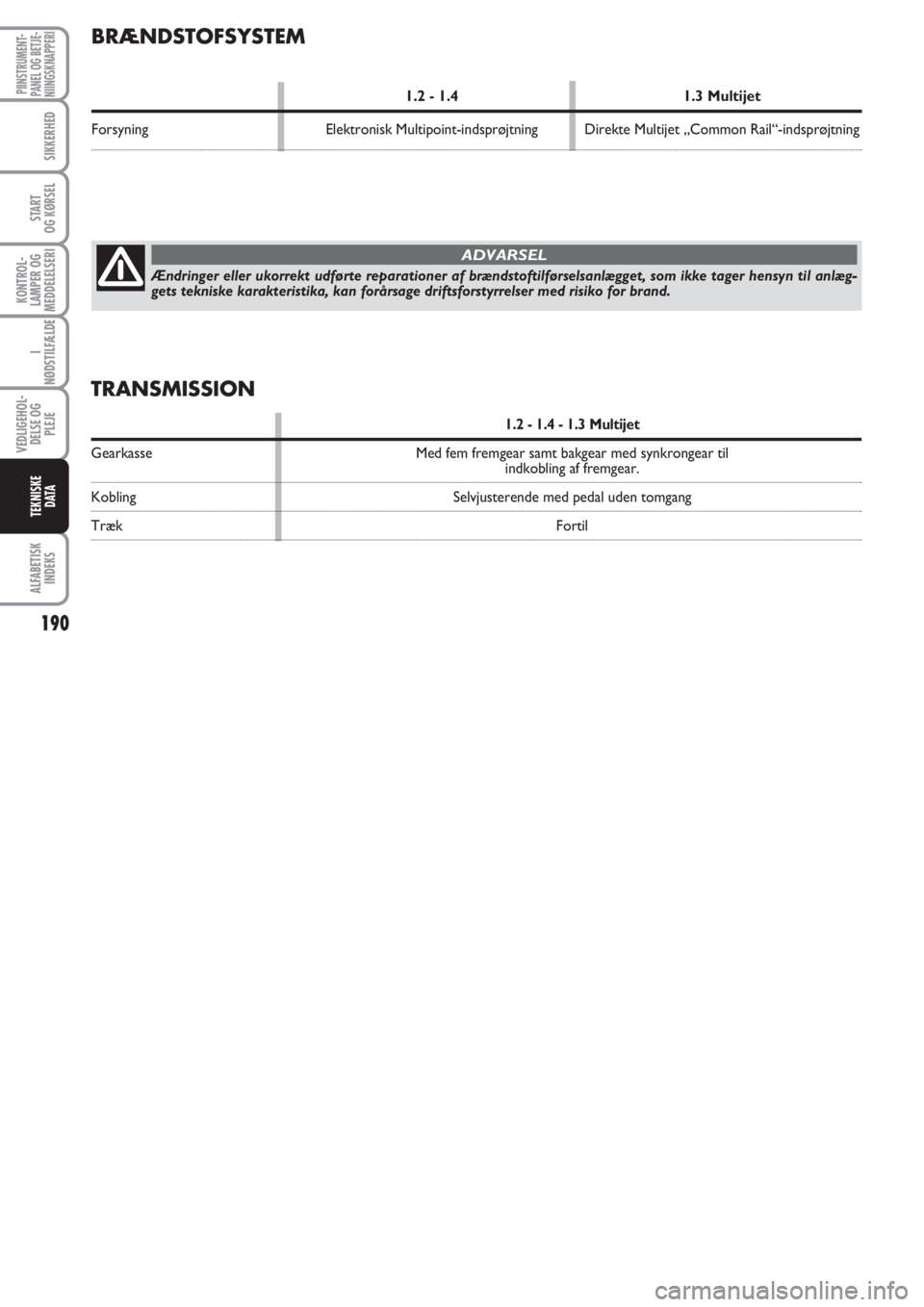

BRÆNDSTOFSYSTEM
1.2 - 1.4 1.3 Multijet
Forsyning Elektronisk Multipoint-indsprøjtning Direkte Multijet „Common Rail“-indsprøjtning
Ændringer eller ukorrekt udførte reparationer af brændstoftilførselsanlægget, som ikke tager hensyn til anlæg-
gets tekniske karakteristika, kan forårsage driftsforstyrrelser med risiko for brand.
ADVARSEL
TRANSMISSION
1.2 - 1.4 - 1.3 Multijet
Gearkasse Med fem fremgear samt bakgear med synkrongear til indkobling af fremgear.
Kobling Selvjusterende med pedal uden tomgang
Træk Fortil

191
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA

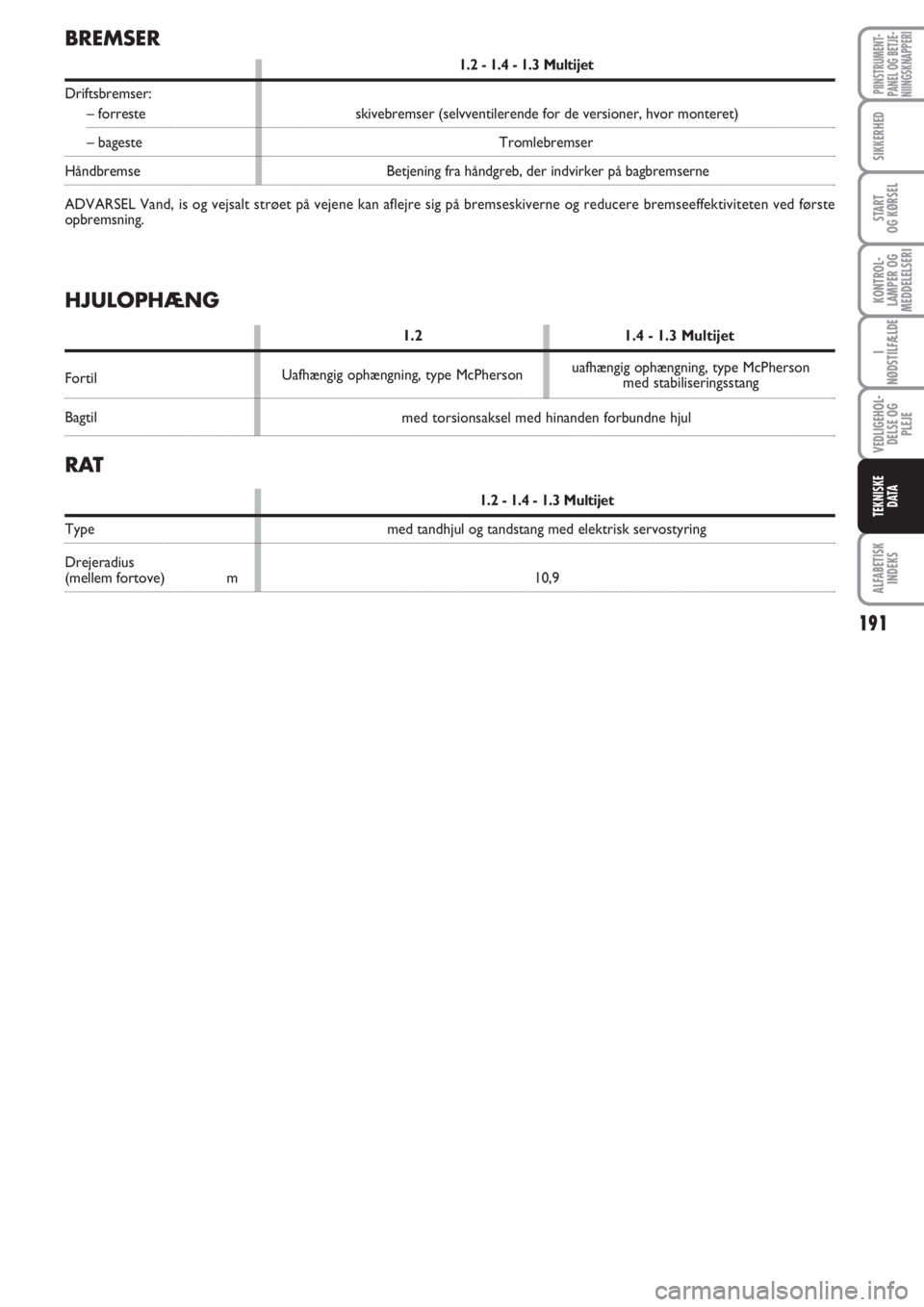

BREMSER
1.2 - 1.4 - 1.3 Multijet
Driftsbremser:
– forreste skivebremser (selvventilerende for de versioner, hvor monteret)
– bageste Tromlebremser
Håndbremse Betjening fra håndgreb, der indvirker på bagbremserne
ADVARSEL Vand, is og vejsalt strøet på vejene kan aflejre sig på bremseskiverne og reducere bremseeffektiviteten ved første
opbremsning.
RAT
1.2 - 1.4 - 1.3 Multijet
Type med tandhjul og tandstang med elektrisk servostyring
Drejeradius
(mellem fortove) m 10,9med torsionsaksel med hinanden forbundne hjul
HJULOPHÆNG
1.2 1.4 - 1.3 Multijet
Fortil
BagtilUafhængig ophængning, type McPhersonuafhængig ophængning, type McPherson
med stabiliseringsstang

192
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
Hastighedsindeks
Q= op til 160 km/t.
R= op til 170 km/t.
S= op til 180 km/t.
T= op til 190 km/t.
U= op til 200 km/t.
H= op til 210 km/t.
V= op til 240 km/t.
Tophastighedsindeks for vinterdæk
QM + S= indtil 160 km/t.
TM + S= indtil 190 km/t.

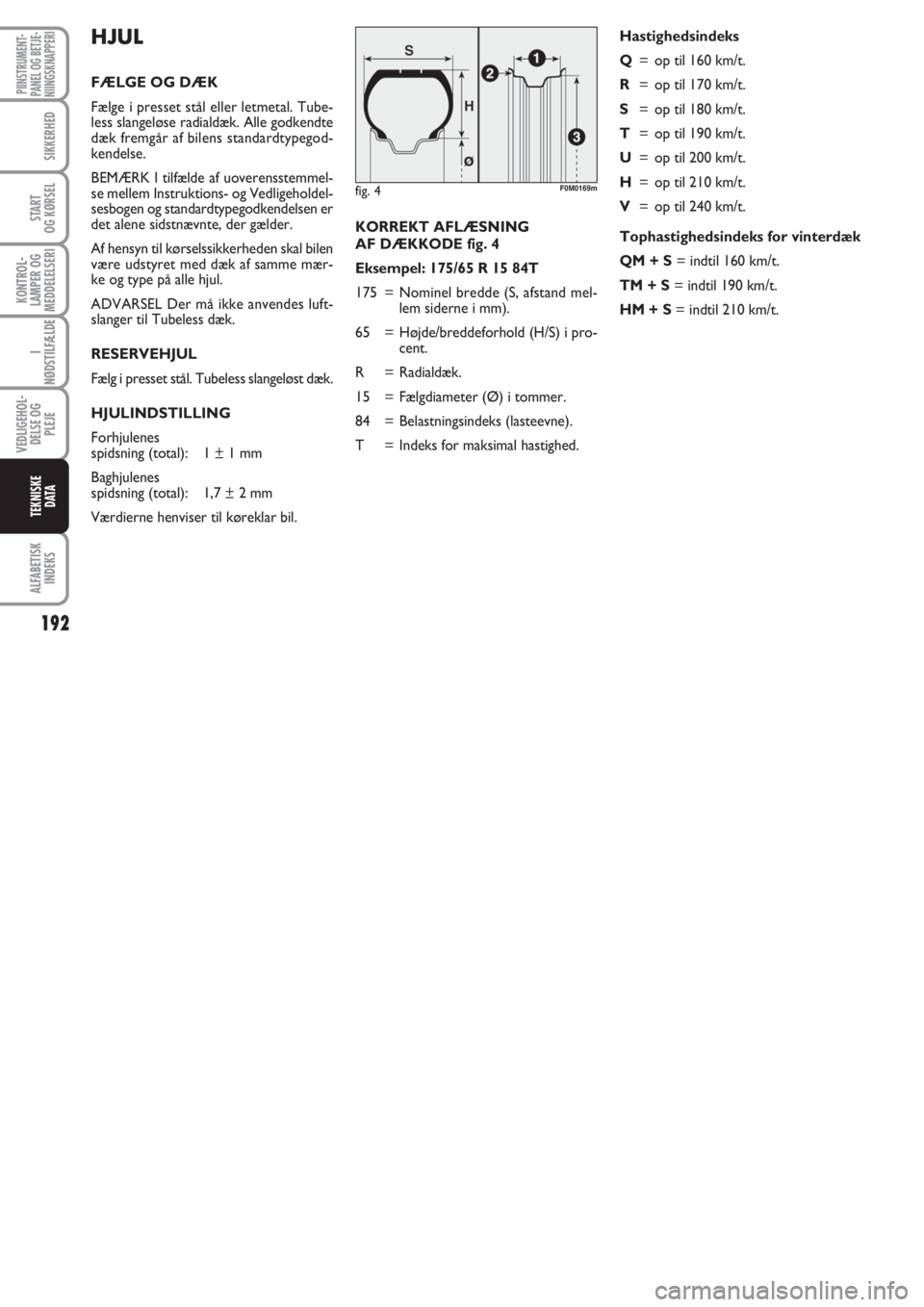

HM + S= indtil 210 km/t.HJUL
FÆLGE OG DÆK
Fælge i presset stål eller letmetal. Tube-
less slangeløse radialdæk. Alle godkendte
dæk fremgår af bilens standardtypegod-
kendelse.
BEMÆRK I tilfælde af uoverensstemmel-
se mellem Instruktions- og Vedligeholdel-
sesbogen og standardtypegodkendelsen er
det alene sidstnævnte, der gælder.
Af hensyn til kørselssikkerheden skal bilen
være udstyret med dæk af samme mær-
ke og type på alle hjul.
ADVARSEL Der må ikke anvendes luft-
slanger til Tubeless dæk.
RESERVEHJUL
Fælg i presset stål. Tubeless slangeløst dæk.
HJULINDSTILLING
Forhjulenes
spidsning (total): 1 ± 1 mm
Baghjulenes
spidsning (total): 1,7 ± 2 mm
Værdierne henviser til køreklar bil.
fig. 4F0M0169m
KORREKT AFLÆSNING
AF DÆKKODE fig. 4
Eksempel: 175/65 R 15 84T
175 = Nominel bredde (S, afstand mel-
lem siderne i mm).
65 = Højde/breddeforhold (H/S) i pro-
cent.
R = Radialdæk.
15 = Fælgdiameter (Ø) i tommer.
84 = Belastningsindeks (lasteevne).
T = Indeks for maksimal hastighed.

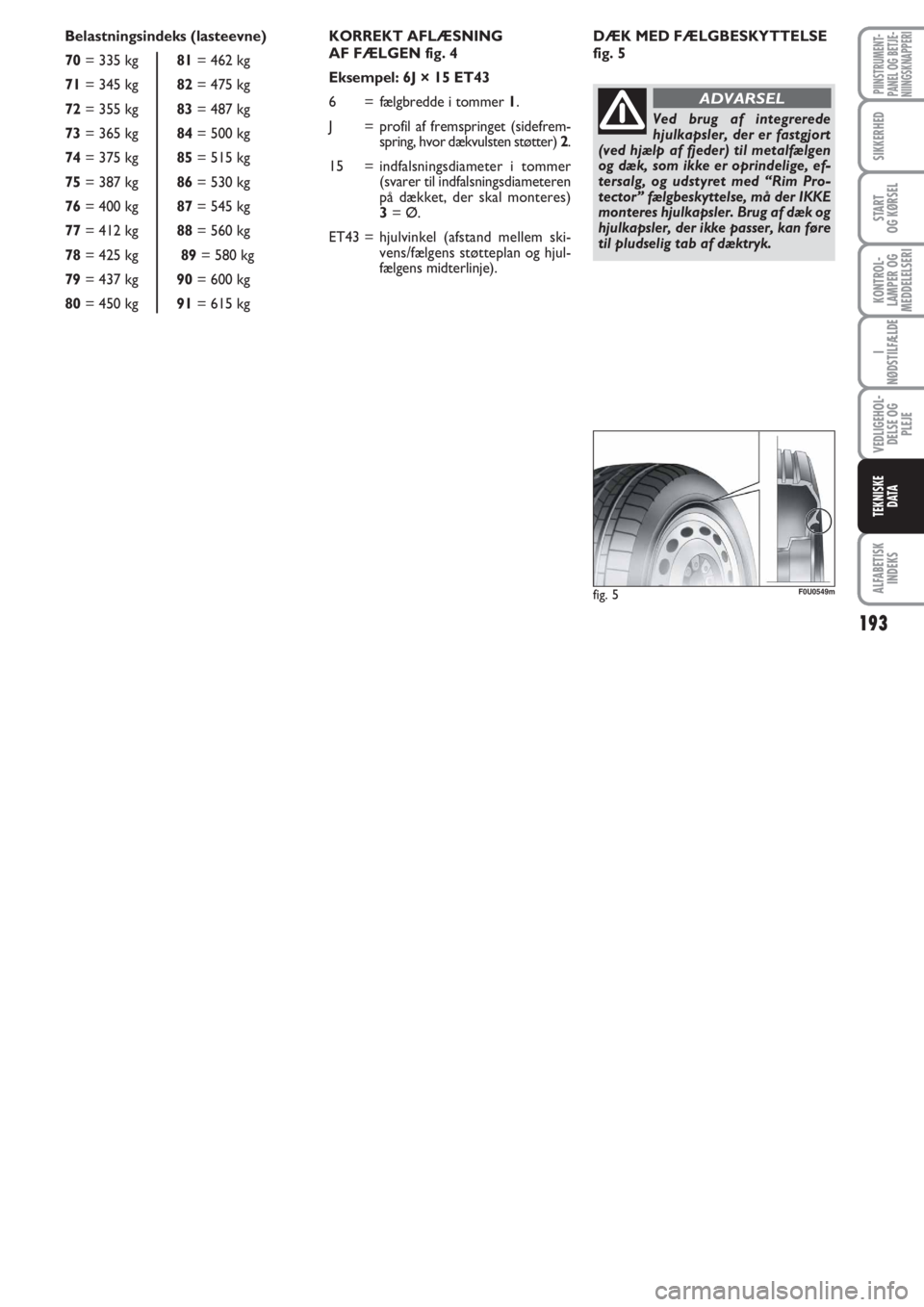

193
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
KORREKT AFLÆSNING
AF FÆLGEN fig. 4
Eksempel: 6J × 15 ET43
6 = fælgbredde i tommer 1.
J = profil af fremspringet (sidefrem-
spring, hvor dækvulsten støtter) 2.
15 = indfalsningsdiameter i tommer
(svarer til indfalsningsdiameteren
på dækket, der skal monteres)
3= Ø.
ET43 = hjulvinkel (afstand mellem ski-
vens/fælgens støtteplan og hjul-
fælgens midterlinje). Belastningsindeks (lasteevne)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg DÆK MED FÆLGBESKYTTELSE
fig. 5
fig. 5F0U0549m
Ved brug af integrerede
hjulkapsler, der er fastgjort
(ved hjælp af fjeder) til metalfælgen
og dæk, som ikke er oprindelige, ef-
tersalg, og udstyret med “Rim Pro-
tector” fælgbeskyttelse, må der IKKE
monteres hjulkapsler. Brug af dæk og
hjulkapsler, der ikke passer, kan føre
til pludselig tab af dæktryk.
ADVARSEL

194
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA

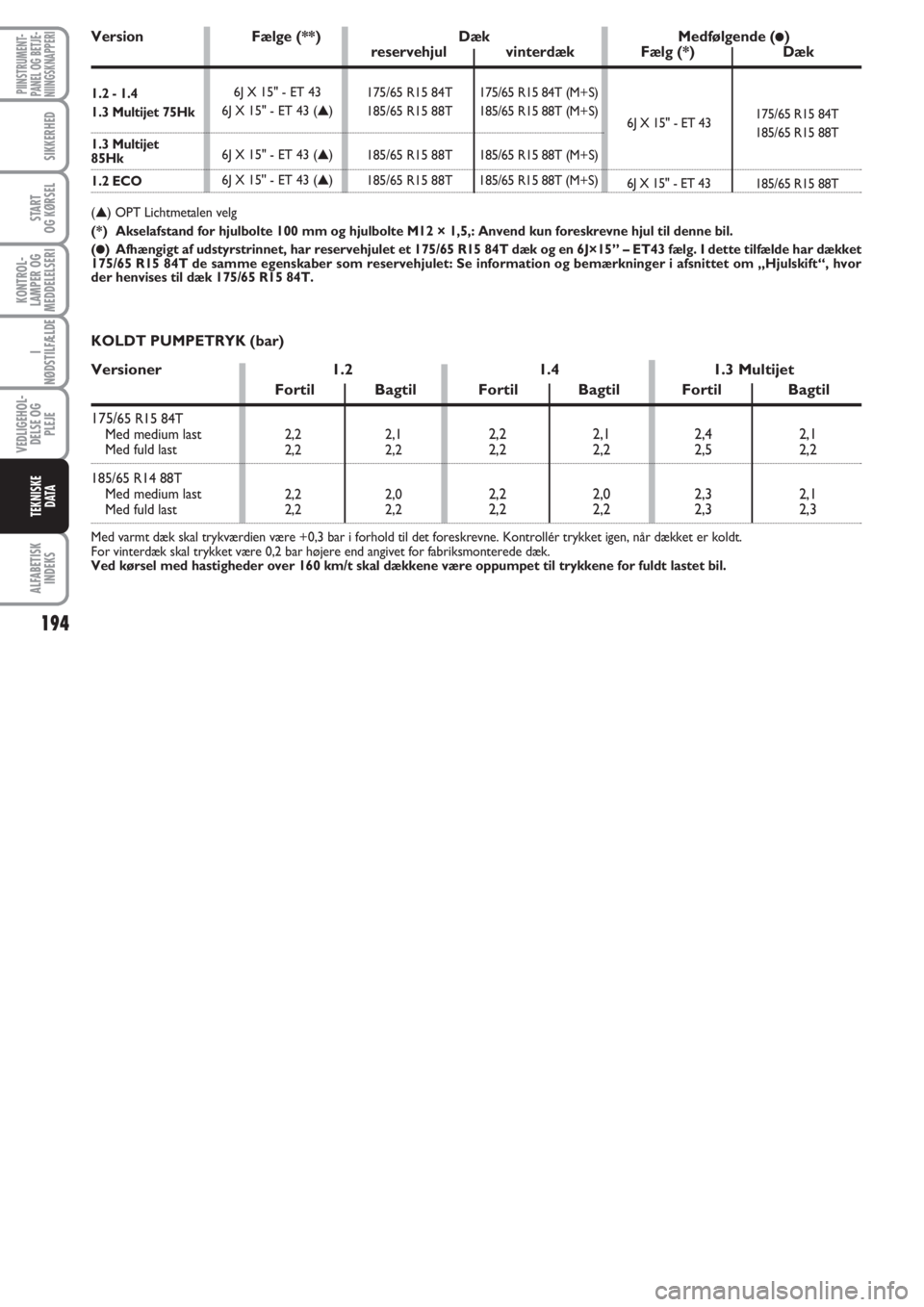

175/65 R15 84T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S)
185/65 R15 88T (M+S) 175/65 R15 84T
185/65 R15 88T
185/65 R15 88T
185/65 R15 88T6J X 15'' - ET 43175/65 R15 84T
185/65 R15 88T 6J X 15'' - ET 43
6J X 15'' - ET 43 (▲)
6J X 15'' - ET 43 (▲)
6J X 15'' - ET 43 (▲)
Version Fælge (**) Dæk Medfølgende (ç)reservehjul vinterdæk Fælg (*) Dæk
1.2 - 1.4
1.3 Multijet 75Hk
1.3 Multijet
85Hk
1.2 ECO
(▲) OPT Lichtmetalen velg
(*) Akselafstand for hjulbolte 100 mm og hjulbolte M12 × 1,5,: Anvend kun foreskrevne hjul til denne bil.
(
ç) Afhængigt af udstyrstrinnet, har reservehjulet et 175/65 R15 84T dæk og en 6J×15” – ET43 fælg. I dette tilfælde har dækket
175/65 R15 84T de samme egenskaber som reservehjulet: Se information og bemærkninger i afsnittet om „Hjulskift“, hvor
der henvises til dæk 175/65 R15 84T.
2,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,2 2,1
2,2 2,2
2,2 2,0
2,2 2,22,4 2,1
2,5 2,2
2,3 2,1
2,3 2,3
KOLDT PUMPETRYK (bar)
Versioner 1.2 1.4 1.3 Multijet
Fortil Bagtil Fortil Bagtil Fortil Bagtil
175/65 R15 84T
Med medium last
Med fuld last
185/65 R14 88T
Med medium last
Med fuld last
Med varmt dæk skal trykværdien være +0,3 bar i forhold til det foreskrevne. Kontrollér trykket igen, når dækket er koldt.
For vinterdæk skal trykket være 0,2 bar højere end angivet for fabriksmonterede dæk.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til trykkene for fuldt lastet bil.6J X 15'' - ET 43
185/65 R15 88T

195
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA

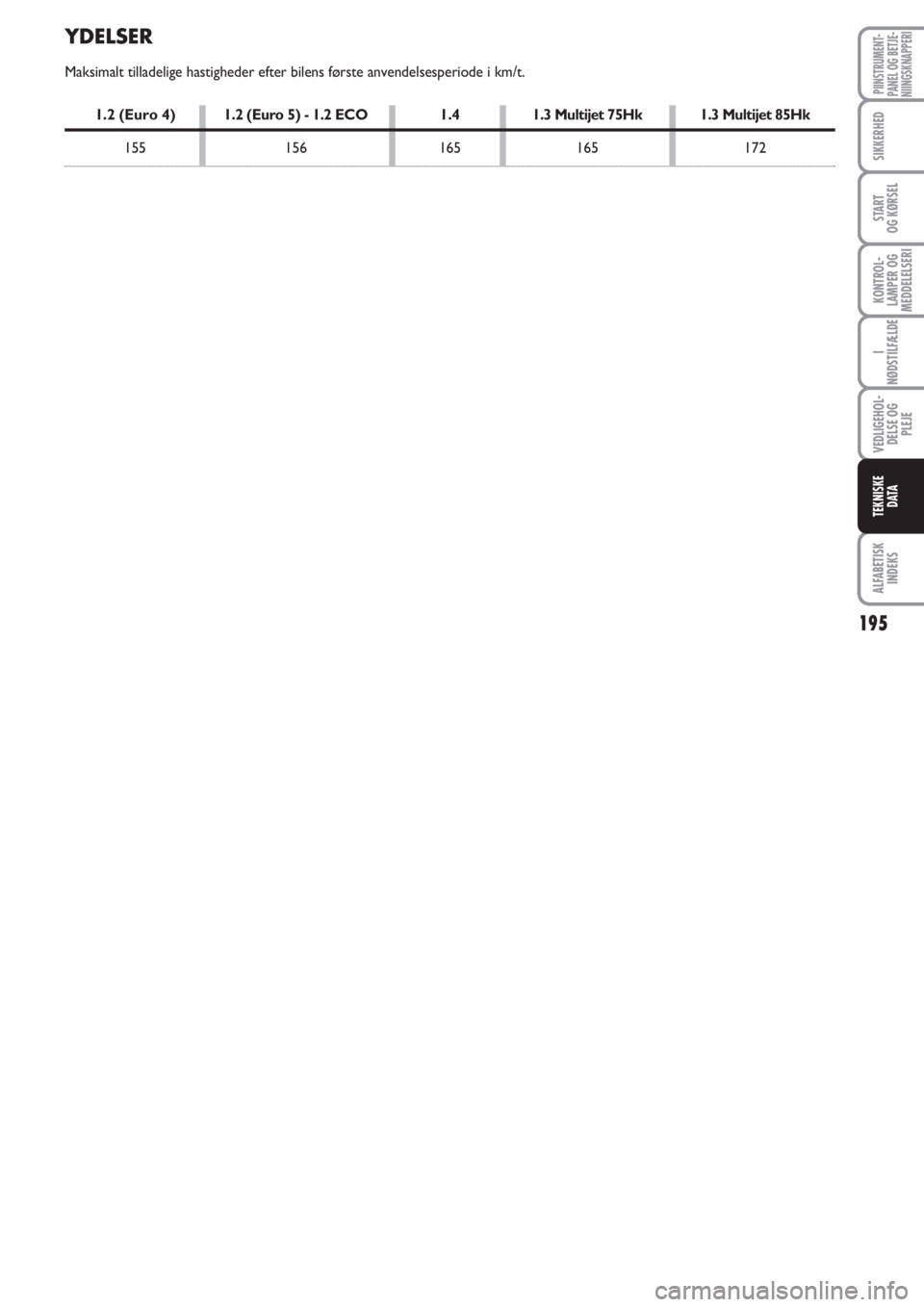

YDELSER
Maksimalt tilladelige hastigheder efter bilens første anvendelsesperiode i km/t.
1.2 (Euro 4) 1.2 (Euro 5) - 1.2 ECO 1.4 1.3 Multijet 75Hk 1.3 Multijet 85Hk
155 156 165 165 172

196
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA

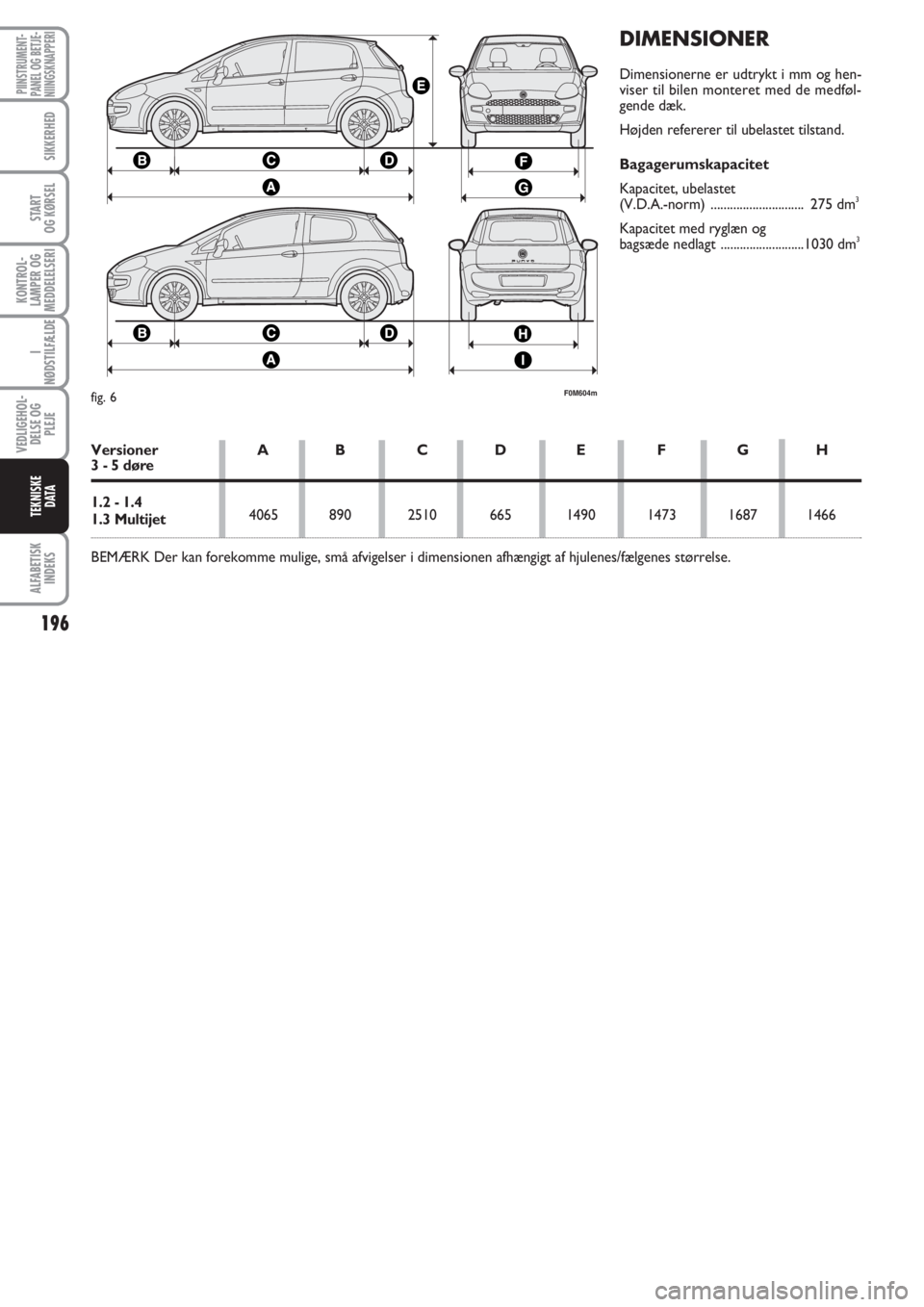

DIMENSIONER
Dimensionerne er udtrykt i mm og hen-
viser til bilen monteret med de medføl-
gende dæk.
Højden refererer til ubelastet tilstand.
Bagagerumskapacitet
Kapacitet, ubelastet
(V.D.A.-norm) ............................. 275 dm
3
Kapacitet med ryglæn og
bagsæde nedlagt ..........................1030 dm3
F0M604mfig. 6
Versioner A B C D E F G H3 - 5 døre
1.2 - 1.4
1.3 Multijet4065 890 2510 665 1490 1473 1687 1466
BEMÆRK Der kan forekomme mulige, små afvigelser i dimensionen afhængigt af hjulenes/fælgenes størrelse.
