FIAT PUNTO 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

47
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI

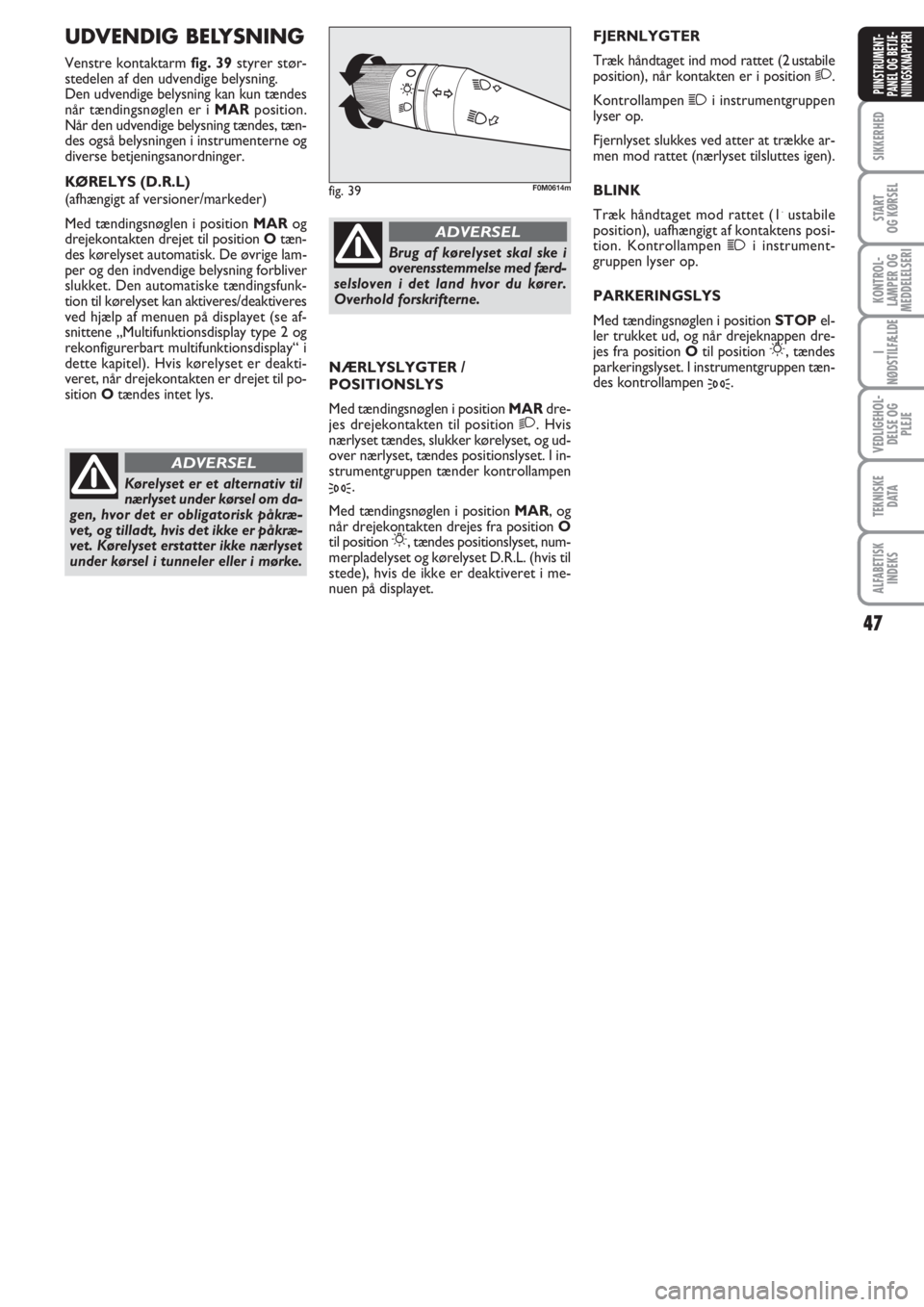

UDVENDIG BELYSNING
Venstre kontaktarm fig. 39styrer stør-
stedelen af den udvendige belysning.
Den udvendige belysning kan kun tændes
når tændingsnøglen er i MARposition.
Når den udvendige belysning tændes, tæn-
des også belysningen i instrumenterne og
diverse betjeningsanordninger.
KØRELYS (D.R.L)
(afhængigt af versioner/markeder)
Med tændingsnøglen i position MARog
drejekontakten drejet til position Otæn-
des kørelyset automatisk. De øvrige lam-
per og den indvendige belysning forbliver
slukket. Den automatiske tændingsfunk-
tion til kørelyset kan aktiveres/deaktiveres
ved hjælp af menuen på displayet (se af-
snittene „Multifunktionsdisplay type 2 og
rekonfigurerbart multifunktionsdisplay“ i
dette kapitel). Hvis kørelyset er deakti-
veret, når drejekontakten er drejet til po-
sition Otændes intet lys.FJERNLYGTER
Træk håndtaget ind mod rattet (2 ustabile
position), når kontakten er i position 2.
Kontrollampen
1i instrumentgruppen
lyser op.
Fjernlyset slukkes ved atter at trække ar-
men mod rattet (nærlyset tilsluttes igen).
BLINK
Træk håndtaget mod rattet (1
.ustabile
position), uafhængigt af kontaktens posi-
tion. Kontrollampen
1i instrument-
gruppen lyser op.
PARKERINGSLYS
Med tændingsnøglen i position STOPel-
ler trukket ud, og når drejeknappen dre-
jes fra position Otil position
6, tændes
parkeringslyset. I instrumentgruppen tæn-
des kontrollampen
3.
fig. 39F0M0614m
NÆRLYSLYGTER /
POSITIONSLYS
Med tændingsnøglen i position MARdre-
jes drejekontakten til position
2. Hvis
nærlyset tændes, slukker kørelyset, og ud-
over nærlyset, tændes positionslyset. I in-
strumentgruppen tænder kontrollampen
3.
Med tændingsnøglen i position MAR, og
når drejekontakten drejes fra position O
til position
6, tændes positionslyset, num-
merpladelyset og kørelyset D.R.L. (hvis til
stede), hvis de ikke er deaktiveret i me-
nuen på displayet.
Kørelyset er et alternativ til
nærlyset under kørsel om da-
gen, hvor det er obligatorisk påkræ-
vet, og tilladt, hvis det ikke er påkræ-
vet. Kørelyset erstatter ikke nærlyset
under kørsel i tunneler eller i mørke.
ADVERSEL
Brug af kørelyset skal ske i
overensstemmelse med færd-
selsloven i det land hvor du kører.
Overhold forskrifterne.
ADVERSEL

48
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
AFVISERBLINK
Bevæg kontaktarmen til stabil stilling:
❒Op (position 1): Aktivering af afviser-
blink i højre side.
❒Ned (position 2): Aktivering af afviser-
blink i venstre side.
Samtidig blinker kontrollampen
¥eller Îpå instrumentpanelet.
Afviserblinkene slukkes automatisk når bi-
len rettes op efter drejning.
Signalering af vognbaneskift
Du kan signalere et vognbaneskift ved at
føre den højre kontaktarmen til ustabil po-
sition i mindre end et halvt sekund. Afvi-
serblinket i den valgte side blinker 5 gan-
ge, hvorefter det automatisk slukkes.„FOLLOW ME HOME“
ANORDNING
Med denne funktion kan området foran bi-
len holdes oplyst i et vist stykke tid.
Aktivering
Når startnøglen er i STOPposition el-
ler taget ud, skal du trække håndtaget mod
rattet senest to minutter efter, at moto-
ren er slukket.
For hver gang kontaktarmen aktiveres,
forlænges den tid lygterne lyser, med
30 sekunder op til maksimalt 210 sekun-
der. Ved udløbet af den indstillede tid sluk-
kes lygterne automatisk. Når man trækker i kontaktarmen, tændes
kontrollampen
3på instrumentpanelet
sammen med visningen af meddelelsen, (se
„Kontrollamper og meddelelser“), så læn-
ge funktionen er aktiv. Kontrollampen
tændes første gang armen aktiveres, og
forbliver tændt indtil funktionen automa-
tisk afbrydes. Ved gentagen aktivering af
armen, forlænges kun den periode hvor
lygterne lyser.
Deaktivering
Hold kontaktarmen trukket ind mod rat-
tet i over 2 sekunder.
TÅGEFORLYGTER MED
FUNKTIONEN „CORNERING
LIGHTS“
Med nærlyset tændt og en hastighed un-
der 40 km/t, ved skarpe drej på rattet, el-
ler når blinklyset slås til, tændes et lys (in-
tegreret i tågelygten) i den side man dre-
jer mod for at forøge synsvinklen om nat-
ten. Funktionen kan aktiveres/deaktiveres
fra menuen på displayet (se afsnittet „Dis-
playfunktioner“ i dette kapitel).
fig. 40F0M0613m

49
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
RENGØRING
AF RUDER
Højre kontaktarm fig. 41betjener fron-
trudens viskere og vasker samt bagrudens
visker og vasker .
RUDEVISKER/
RUDEVASKER
Fungerer kun med tændingsnøglen i MAR
position.
Kontakten på højre kontaktarm har fire
forskellige positioner:
Ovinduesvisker standset;
≤periodisk viskergang;
≥langsom uafbrudt viskergang;
¥hurtig uafbrudt viskergang.
Hvis du flytter håndtaget til position A
(ustabil) arbejder viskerne kun, så længe
du holder viskerarmen i denne position.
Når du slipper kontaktarmen, vender kon-
taktarmen tilbage til sin position, og stand-
ser automatisk.Brug aldrig viskerne til at fjer-
ne is eller sne fra frontruden.
Hvis viskermotoren overbela-
stes på denne måde under dis-
se forhold, træder hjælpemotoren ind,
som afbryder funktionen i nogle sekun-
der. Hvis driften herefter ikke bliver gen-
oprettet (selv efter genstart af bilen med
nøglen), skal du rette henvendelse til
Fiats Servicenet.
Med kontakten i
≤, tilpasses viskerha-
stigheden automatisk til bilens fart.BEMÆRK Udskift viskerbladene som an-
ført i kapitlet „Vedligeholdelse og pleje“.
fig. 41F0M0612m
Funktionen „Smart vask“
Ved at trække armen mod rattet (ustabil
position) aktiveres rudevaskerens stråle.
Når armen trækkes i meres end et halvt
sekund, er det muligt at aktivere rudeva-
sker og rudevisker automatisk med en en-
kelt bevægelse.
Når du slipper armen, udfører viskerne
yderligere tre slag inden den afslutter.
Cyklussen afsluttes af et viskerslag 6 se-
kunder efter.

50
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
BAGRUDEVISKER/VASKER fig. 41
Fungerer kun med tændingsnøglen i MAR
position.
Funktionen ophører, når man slipper kon-
taktarmen.
Når grebets drejekontakt drejes fra posi-
tionen Otil positionen
', bliver bagru-
deviskeren aktiveret efter følgende betin-
gelser:
❒periodisk viskergang hvis frontrudevi-
skerne er standset;
❒synkroniseret med frontrudeviskerne
(men med den halve frekvens), når dis-
se er i funktion;
❒konstant viskergang med bilen i bakge-
ar og frontrudeviskerne i gang.Brug aldrig viskeren til at fjer-
ne lag af is eller sne fra bag-
ruden. Under disse betingelser,
hvis viskermotoren overbela-
stes, indtræder hjælpemotoren, som af-
bryder funktionen i nogle sekunder. Hvis
driften herefter ikke bliver genoprettet,
selv efter genstart af bilen med nøglen,
skal man rette henvendelse til Fiats Ser-
vicenet.
Når forrudeviskerne er i gang og bakgea-
ret er indkoblet, aktiveres bagrudeviske-
ren også i uafbrudt driftstilstand.
Ved at føre kontaktarmen mod instru-
mentpanelet (ustabil position), kan du ak-
tivere bagrudevaskerens stråle.
Hvis du holder kontaktarmen trukket
i over et halvt sekund, aktiveres også ba-
grudeviskeren.
Når kontaktarmen slippes, aktiveres Smart
Vask, som beskrevet for frontrudevaskeren.

51
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
INDVENDIG
BELYSNING
FORRESTE KABINELYS MED
FLYTBART LAMPEGLAS
Lampen tændes/slukkes ved at trykke på
højre eller venstre side af lampeglasset,
som vist på fig. 43.
TÅGEFORLYGTER
MED SPOTS
(for versioner/markeder, hvor monteret)
Kontakten A-fig. 44tænder/slukker pæ-
rerne i loftslampen.
Når kontakten A-fig. 44er i midterposi-
tion, tænder/slukker lamperne Cog Dnår
fordørene åbner/lukker.
Når kontakten A-fig. 44er trykket ind
i venstre side, er lamperne Cog Daltid
slukket.
Når kontakten A-fig. 44er trykket ind
i højre side, er lamperne Cog Daltid tændt.
Tænding/slukning af lamperne sker gradvist.Kontakten B-fig. 44fungerer som spot-
lys; når loftslampen er slukket tænder den
enkeltvis:
❒lampen C, hvis der er trykket i venstre
side;
❒lampen D, hvis der er trykket i højre
side.
fig. 44F0M0065mfig. 43F0M0067m

52
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
Tidsstyring af indvendig belysning
For at gøre indstigning/udstigning af bilen
lettere, specielt om natten, eller på dårligt
oplyste steder, findes der på nogle ver-
sioner to tidsstyringslogikker.
T
IDSSTYRING VED INDSTIGNING
Loftlamperne tændes som følger:
❒i cirka 10 sekunder efter oplåsning af
fordørene;
❒i cirka 3 minutter efter, at en af side-
dørene er åbnet;
❒i cirka 10 sekunder ved lukning af dø-
rene.
Tidsindstillingen afbrydes ved at dreje
startnøglen til MARposition.T
IDSSTYRING VED UDSTIGNING
Når man har taget nøglen ud af tændings-
kontakten, tændes den indvendige belys-
ning på følgende måde:
❒i løbet af 2 minutter fra slukning af mo-
toren i et tidsrum svarende til 10 se-
kunder;
❒ved åbning af en af sidedørene i et tids-
rum svarende til cirka 3 minutter;
❒ved lukning af en dør i et tidsrum på cir-
ka 10 sekunder.
Tidsindstillingen ophører automatisk ved
låsning af dørene. BEMÆRK Inden man stiger ud, skal man
sørge for at begge kontakter er i midter-
stilling, så lamperne slukkes ved lukning
af dørene og ikke aflader batteriet.
Hvis man efterlader kontakterne i tændt
stilling, vil lyset dog automatisk slukkes et
kvarter efter at motoren er standset.

53
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
KONTAKTER
HAVARIBLINK fig. 45
De tændes ved at trykke på kontakten A
uanset tændingsnøglens position.
Når havariblinket er tændt, blinker kon-
trollamperne
Îog ¥.
Tryk igen på kontakten for at slukke.
Brug af havariblink skal ske i overens-
stemmelse med færdselsloven, i det land
hvor du kører. Overhold disse regler.Katastrofeopbremsning.
I tilfælde af katastrofeopbremsning tændes
havariblinket automatisk, og i instrument-
gruppen lyser samtidig kontrollamperne
Îog ¥.
Funktionen afbrydes automatisk så snart
bremsningen ikke længere har karakter af
katastrofeopbremsning.
Denne funktion er i overensstemmelse
med aktuelt gældende lovbestemmelser på
området.TÅGEFORLYGTER fig. 46
(for versioner/markeder, hvor monteret)
Tændes ved tryk på knappen
5.
Kontrollampen
5lyser op på instru-
mentpanelet.
Sluk ved at trykke på kontakten igen.
Med tændte tågelygter, tændes også po-
sitionslys og nummerpladelygter, mens kø-
relyset slukkes uafhængigt af kontaktens
position.
Brug af tågelygter reguleres af færdselsreg-
lerne i det land, hvor du befinder dig. Over-
hold disse regler.
fig. 45F0M0616mfig. 46F0M0070m

54
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
ELBAGRUDE fig. 49
Tilsluttes ved at trykke på knappen A. Når
elbagruden er tilsluttet, aktiveres en tids-
styring, der automatisk afbryder anord-
ningen efter cirka 20 minutter.
fig. 49F0M0036m
På instrumentpanelet lyser kontrollam-
pen
3.
ELEKTRISK DUALDRIVE
SERVOSTYRING fig. 48
Tryk på knap Afor at slå „CITY“ funk-
tionen til (se afsnit „Elektrisk Dualdrive
servostyring“ i dette kapitel). Teksten CI-
TYvises på instrumentpanelet, når funk-
tionen er slået til. For at deaktivere den-
ne funktion skal du trykke endnu en gang
på knappen.
fig. 48F0M0617m
TÅGEBAGLYGTER fig. 47
Det tændes når nærlyset er tændt, eller
med tændte positionslys og tågelygter, ved
tryk på knappen 4(for versioner/mar-ke-
der, hvor monteret).
På instrumentpanelet lyser kontrollam-
pen 4.
Tryk igen på kontakten for at slukke, eller
sluk nærlyset og/eller tågeforlygterne (for
versioner/markeder, hvor monteret).
Brug af tågebaglygter reguleres af færdsels-
reglerne i det land, hvor du befinder dig.
Overhold disse regler.
PARKERINGSLYS
De tænder kun med startnøglen i STOP
position eller udtrukket, ved først at dre-
je kontakten på venstre håndtag til Opo-
sition og efterfølgende til positionerne
6eller 2.
fig. 47F0M0071m

55
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
Låser dørene op i tilfælde
af en ulykke
I tilfælde af sammenstød, hvor brændstof-
blokeringsafbryderen bliver aktiveret,
bliver dørene automatisk låst op for at
muliggøre adgang til kabinen udefra, og
samtidigt tænder lysene i de indvendige
loftslamper. Det er i alle tilfælde altid mu-
ligt at åbne dørene inde fra bilen, ved at
trække i dørhåndtagene.
Hvis du efter sammenstødet ikke finder
brændstofudslip, og køretøjet er i stand
til at starte igen, genoprettes køretøjets
korrekte drift ved hjælp af følgende in-
struktioner. CENTRALLÅS fig. 50
For at foretage samtidig låsning af dørene
trykkes på knappen A placeret på mid-
terkonsollens panel, uafhængigt af start-
nøglens position.BRÆNDSTOFAFBRYDER
Brændstofafbryderen udløses i tilfælde af
en kollision. Dette medfører:
❒at brændstoftilførslen afbrydes så mo-
toren stopper;
❒at dørene automatisk låses op;
❒at den indvendige belysning tændes.
Når afbryderen er udløst, viser displayet
meddelelsen ”Brændstofafbryder udløst –
se instruktionsbog”.
Kontrollér bilen omhyggeligt for brænd-
stoflækager, for eksempel i motorrummet,
under bilen, eller i nærheden af tanken.
Efter kollisionen drejes tændingsnøglen til
STOPfor ikke at aflade batteriet.fig. 50F0M0618m
På grund af brandfaren må
brændstoftilførslen ikke gen-
oprettes, hvis der efter en kollision be-
mærkes lugt af brændstof eller kon-
stateres synlige utætheder ved brænd-
stofsystemet.
ADVARSEL

56
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
VEDLIGEHOL-
DELSE OG
PLEJE
TEKNISKE
D ATA
ALFABETISK
INDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
fig. 52F0M0077m
fig. 51F0M0104m
fig. 53F0M0078m
INDVENDIGT UDSTYR
HANDSKERUM fig. 51-52
Handskerummet åbnes med håndtaget
A-fig. 50.
Inden i rummet findes et ekstra rum
A-fig. 64til dokumenter (for versioner/
markeder, hvor monteret).
HANDSKERUM
Rummet A-fig. 53, der er indbygget i in-
strumentbrættet, sidder til venstre for
rattet. For at genoprette bilens korrekte funk-
tion, skal følgende procedure udføres:❒Drej tændingsnøglen til MARposition;
❒tænd blinklyset i højre side;
❒sluk blinklyset i højre side;
❒tænd blinklyset i venstre side;
❒sluk blinklyset i venstre side;
❒tænd blinklyset i højre side;
❒sluk blinklyset i højre side;
❒tænd blinklyset i venstre side;
❒sluk blinklyset i venstre side;
❒drej tændingsnøglen til STOPposition.
