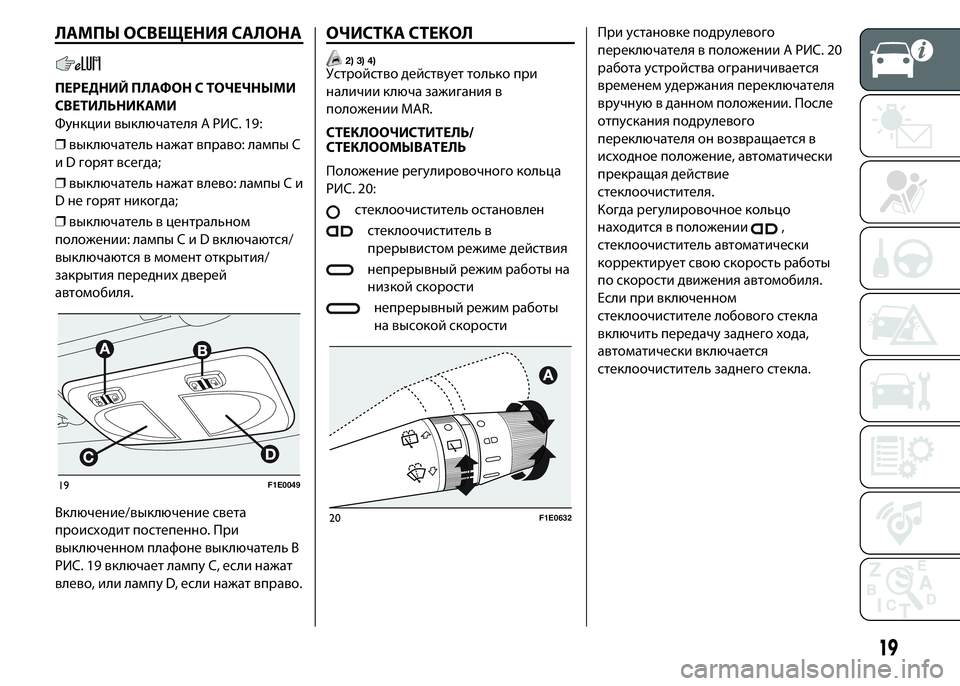

ЛАМПЫ ОСВЕЩЕНИЯ САЛОНА
ПЕРЕДНИЙ ПЛАФОН С ТОЧЕЧНЫМИ
СВЕТИЛЬНИКАМИ
Функции выключателя A РИС. 19:
❒выключатель нажат вправо: лампы С
и D горят всегда;
❒выключатель нажат влево: лампы С и
D не горят никогда;
❒выключатель в центральном
положении: лампыCиDвключаются/
выключаются в момент открытия/
закрытия переднихдверей
автомобиля.
Включение/выключение света
происходит постепенно. При
выключенном плафоне выключатель B
РИС. 19 включает лампу C, если нажат
влево, или лампу D, если нажат вправо.
ОЧИСТКА СТЕКОЛ
2) 3) 4)Устройство действует только при
наличии ключа зажигания в
положении MAR.
СТЕКЛООЧИСТИТЕЛЬ/
СТЕКЛООМЫВАТЕЛЬ
Положение регулировочного кольца
РИС. 20:
стеклоочиститель остановлен
стеклоочиститель в
прерывистом режиме действия
непрерывный режим работы на
низкой скорости
непрерывный режим работы
на высокой скоростиПри установке подрулевого
переключателя в положении A РИС. 20
работа устройства ограничивается
временем удержания переключателя
вручную в данном положении. После
отпускания подрулевого
переключателя он возвращается в
исходное положение, автоматически
прекращая действие
стеклоочистителя.
Когда регулировочное кольцо
находится в положении
,
стеклоочиститель автоматически
корректирует свою скорость работы
по скорости движения автомобиля.
Если при включенном
стеклоочистителе лобового стекла
включить передачу заднего хода,
автоматически включается
стеклоочиститель заднего стекла.
19F1E0049
20F1E0632
19
Page 22 of 208

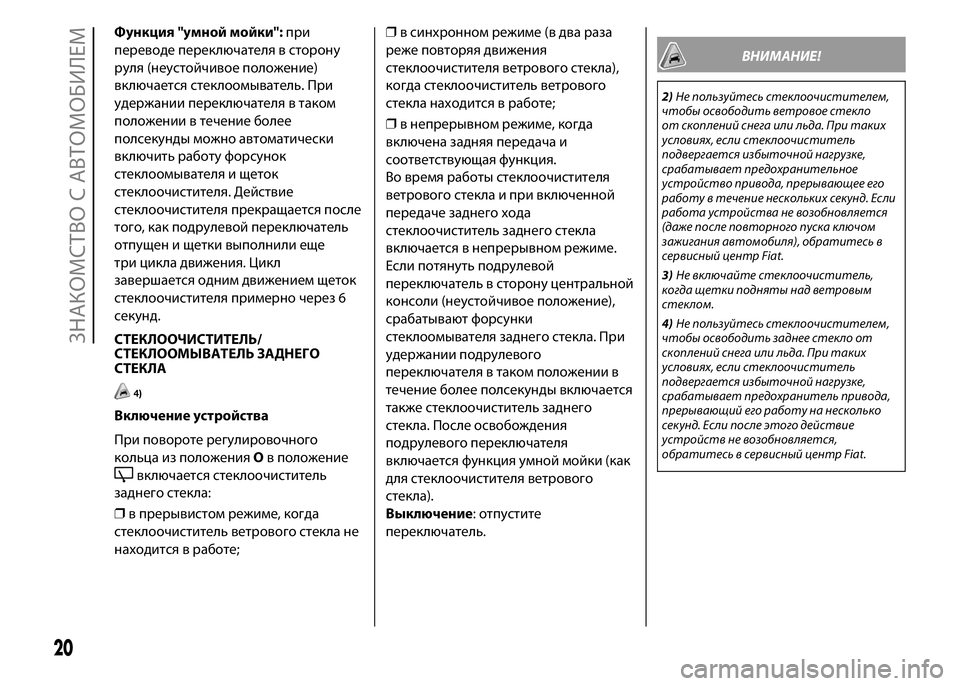

Функция "умной мойки":при
переводе переключателя в сторону
руля (неустойчивое положение)
включается стеклоомыватель. При
удержании переключателя в таком
положении в течение более
полсекунды можно автоматически
включить работу форсунок
стеклоомывателя и щеток
стеклоочистителя. Действие
стеклоочистителя прекращается после
того, как подрулевой переключатель
отпущен и щетки выполнили еще
три цикла движения. Цикл
завершается одним движением щеток
стеклоочистителя примерно через 6
секунд.
СТЕКЛООЧИСТИТЕЛЬ/
СТЕКЛООМЫВАТЕЛЬ ЗАДНЕГО
СТЕКЛА
4)
Включение устройства
При повороте регулировочного
кольца из положенияOв положение
включается стеклоочиститель
заднего стекла:
❒в прерывистом режиме, когда
стеклоочиститель ветрового стекла не
находится в работе;❒в синхронном режиме (в два раза
реже повторяя движения
стеклоочистителя ветрового стекла),
когда стеклоочиститель ветрового
стекла находится в работе;
❒в непрерывном режиме, когда
включена задняя передача и
соответствующая функция.
Во время работы стеклоочистителя
ветрового стекла и при включенной
передаче заднего хода
стеклоочиститель заднего стекла
включается в непрерывном режиме.
Если потянуть подрулевой
переключатель в сторону центральной
консоли (неустойчивое положение),
срабатывают форсунки
стеклоомывателя заднего стекла. При
удержании подрулевого
переключателя в таком положении в
течение более полсекунды включается
также стеклоочиститель заднего
стекла. После освобождения
подрулевого переключателя
включается функция умной мойки (как
для стеклоочистителя ветрового
стекла).
Выключение: отпустите
переключатель.
ВНИМАНИЕ!
2)Не пользуйтесь стеклоочистителем,
чтобы освободить ветровое стекло
от скоплений снега или льда. При таких
условиях, если стеклоочиститель
подвергается избыточной нагрузке,
срабатывает предохранительное
устройство привода, прерывающее его
работу в течение нескольких секунд. Если
работа устройства не возобновляется
(даже после повторного пуска ключом
зажигания автомобиля), обратитесь в
сервисный центр Fiat.
3)Не включайте стеклоочиститель,
когда щетки подняты над ветровым
стеклом.
4)Не пользуйтесь стеклоочистителем,
чтобы освободить заднее стекло от
скоплений снега или льда. При таких
условиях, если стеклоочиститель
подвергается избыточной нагрузке,
срабатывает предохранитель привода,
прерывающий его работу на несколько
секунд. Если после этого действие
устройств не возобновляется,
обратитесь в сервисный центр Fiat.
20
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 23 of 208

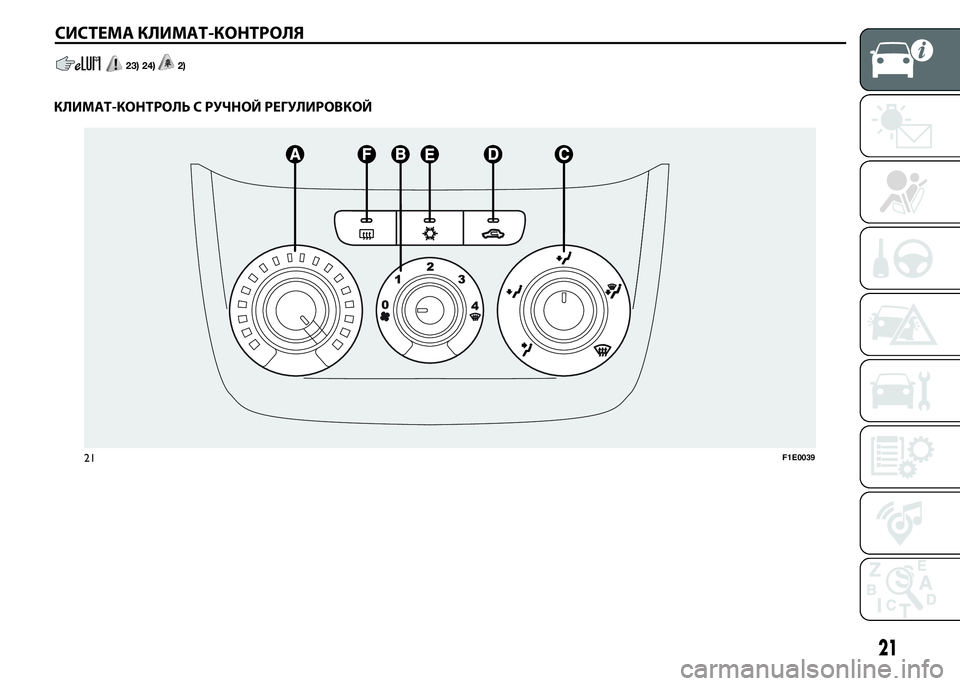

СИСТЕМА КЛИМАТ-КОНТРОЛЯ
23) 24)2).
КЛИМАТ-КОНТРОЛЬ С РУЧНОЙ РЕГУЛИРОВКОЙ
21F1E0039
21
Page 24 of 208

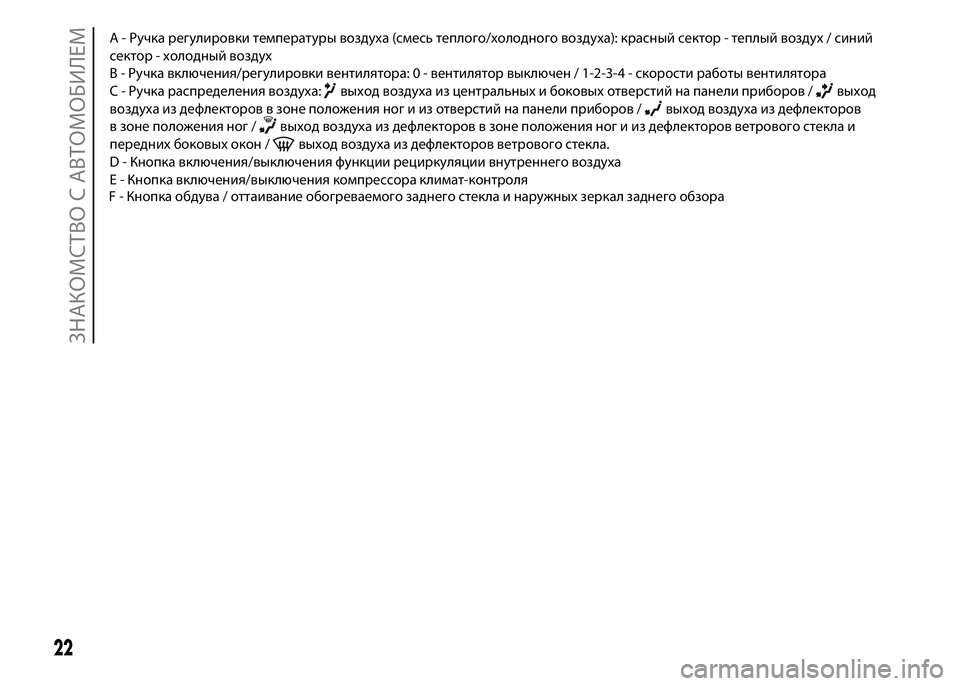

F - Кнопка обдува / оттаивание обогреваемого заднего стекла и наружныхзеркал заднего обзора
22
ЗНАКОМСТВО С АВТОМОБИЛЕМ
А - Ручка регулировки температуры воздуха (смесь теплого/холодного воздуха): красный сектор - теплый воздух / синий
сектор - холодный воздух
В - Ручка включения/регулировки вентилятора: 0 - вентилятор выключен / 1-2-3-4 - скорости работы вентилятора
C - Ручка распределения воздуха:
выход воздуха из центральных и боковых отверстий на панели приборов /выход
воздуха из дефлекторов в зоне положения ног и из отверстий на панели приборов /
выход воздуха из дефлекторов
в зоне положения ног /
выход воздуха из дефлекторов в зоне положения ног и из дефлекторов ветрового стекла и
переднихбоковыхокон /
выход воздуха из дефлекторов ветрового стекла.
D - Кнопка включения/выключения функции рециркуляции внутреннего воздуха
Е - Кнопка включения/выключения компрессора климат-контроля
Page 25 of 208

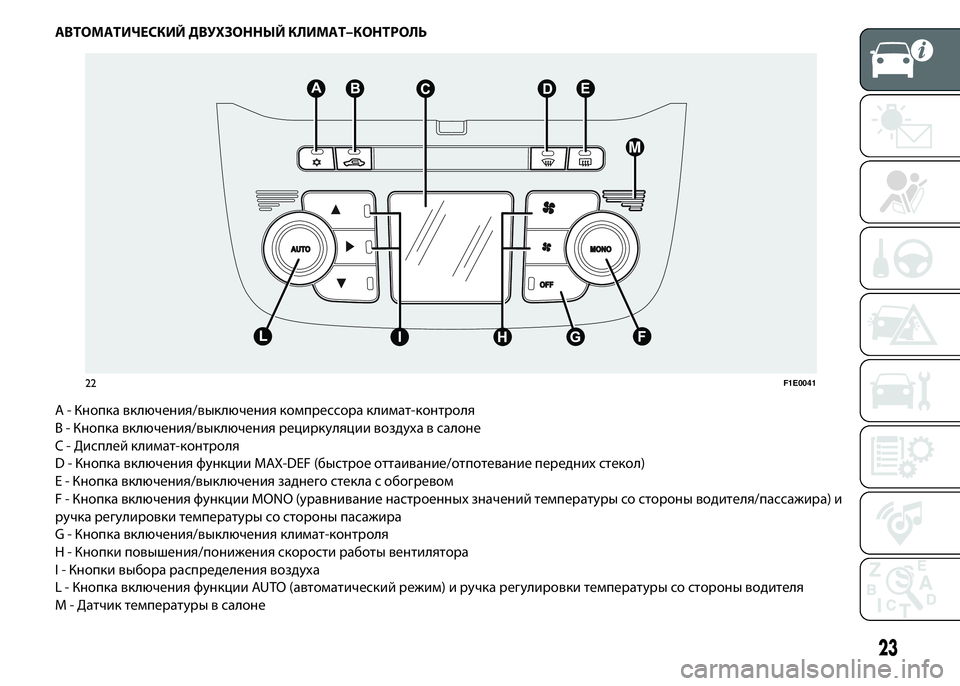

АВТОМАТИЧЕСКИЙ ДВУХЗОННЫЙ КЛИМАТ–КОНТРОЛЬ
А - Кнопка включения/выключения компрессора климат-контроля
B - Кнопка включения/выключения рециркуляции воздуха в салоне
C - Дисплей климат-контроля
D - Кнопка включения функции MAX-DEF (быстрое оттаивание/отпотевание переднихстекол)
Е - Кнопка включения/выключения заднего стекла с обогревом
F - Кнопка включения функции MONO (уравнивание настроенныхзначений температуры со стороны водителя/пассажира) и
ручка регулировки температуры со стороны пасажира
G - Кнопка включения/выключения климат-контроля
H - Кнопки повышения/понижения скорости работы вентилятора
I - Кнопки выбора распределения воздуха
L - Кнопка включения функции AUTO (автоматический режим) и ручка регулировки температуры со стороны водителя
M - Датчик температуры в салоне
22F1E0041
23
Page 26 of 208

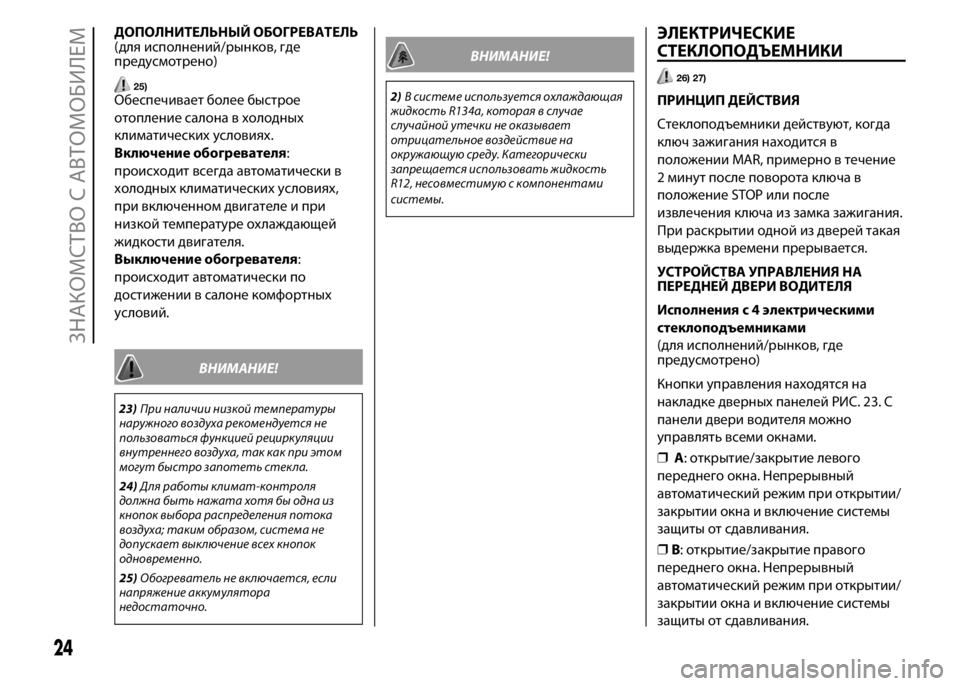

ДОПОЛНИТЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ
(для исполнений/рынков, где
предусмотрено)
25)Обеспечивает более быстрое
отопление салона в холодных
климатическихусловиях.
Включение обогревателя:
происходит всегда автоматически в
холодныхклиматическихусловиях,
при включенном двигателе и при
низкой температуре охлаждающей
жидкости двигателя.
Выключение обогревателя:
происходит автоматически по
достижении в салоне комфортных
условий.
ВНИМАНИЕ!
23)При наличии низкой температуры
наружного воздуха рекомендуется не
пользоваться функцией рециркуляции
внутреннего воздуха, так как при этом
могут быстро запотеть стекла.
24)Для работы климат-контроля
должна быть нажата хотя бы одна из
кнопок выбора распределения потока
воздуха; таким образом, система не
допускает выключение всех кнопок
одновременно.
25)Обогреватель не включается, если
напряжение аккумулятора
недостаточно.
ВНИМАНИЕ!
2)В системе используется охлаждающая
жидкость R134a, которая в случае
случайной утечки не оказывает
отрицательное воздействие на
окружающую среду. Категорически
запрещается использовать жидкость
R12, несовместимую с компонентами
системы.
ЭЛЕКТРИЧЕСКИЕ
СТЕКЛОПОДЪЕМНИКИ
26) 27)
ПРИНЦИП ДЕЙСТВИЯ
Стеклоподъемники действуют, когда
ключ зажигания находится в
положении MAR, примерно в течение
2 минут после поворота ключа в
положение STOP или после
извлечения ключа из замка зажигания.
При раскрытии одной из дверей такая
выдержка времени прерывается.
УСТРОЙСТВА УПРАВЛЕНИЯ НА
ПЕРЕДНЕЙ ДВЕРИ ВОДИТЕЛЯ
Исполнения с 4 электрическими
стеклоподъемниками
(для исполнений/рынков, где
предусмотрено)
Кнопки управления находятся на
накладке дверныхпанелей РИС. 23. С
панели двери водителя можно
управлять всеми окнами.
❒A: открытие/закрытие левого
переднего окна. Непрерывный
автоматический режим при открытии/
закрытии окна и включение системы
защиты от сдавливания.
❒B: открытие/закрытие правого
переднего окна. Непрерывный
автоматический режим при открытии/
закрытии окна и включение системы
защиты от сдавливания.
24
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 27 of 208

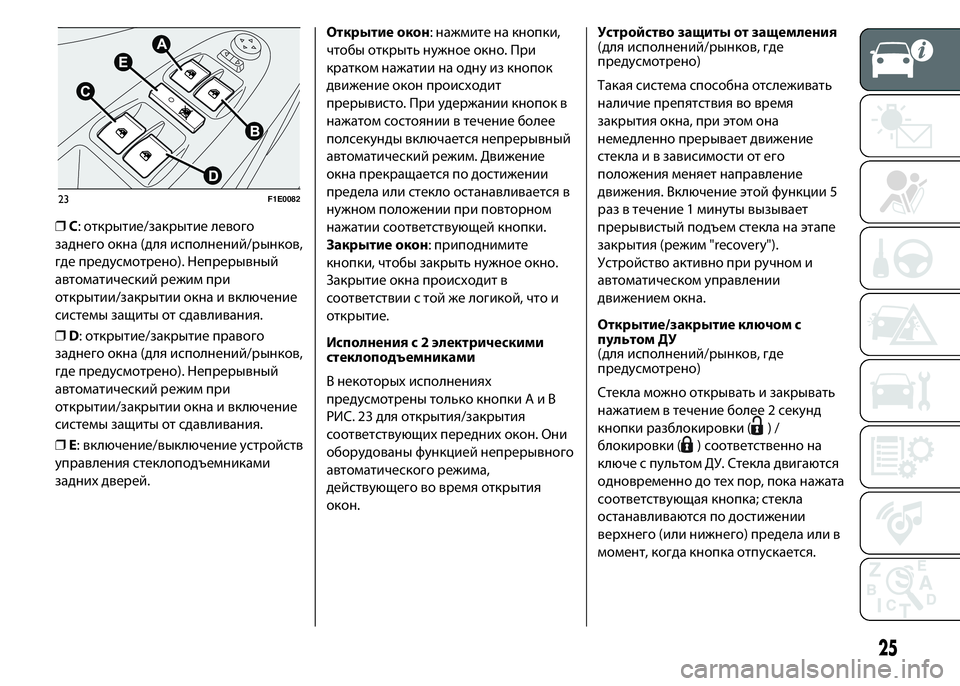

❒C: открытие/закрытие левого
заднего окна (для исполнений/рынков,
где предусмотрено). Непрерывный
автоматический режим при
открытии/закрытии окна и включение
системы защиты от сдавливания.
❒D: открытие/закрытие правого
заднего окна (для исполнений/рынков,
где предусмотрено). Непрерывный
автоматический режим при
открытии/закрытии окна и включение
системы защиты от сдавливания.
❒E: включение/выключение устройств
управления стеклоподъемниками
заднихдверей.Открытие окон: нажмите на кнопки,
чтобы открыть нужное окно. При
кратком нажатии на одну из кнопок
движение окон происходит
прерывисто. При удержании кнопок в
нажатом состоянии в течение более
полсекунды включается непрерывный
автоматический режим. Движение
окна прекращается по достижении
предела или стекло останавливается в
нужном положении при повторном
нажатии соответствующей кнопки.
Закрытие окон: приподнимите
кнопки, чтобы закрыть нужное окно.
Закрытие окна происходит в
соответствии с той же логикой, что и
открытие.
Исполнения с 2 электрическими
стеклоподъемниками
В некоторыхисполнениях
предусмотрены только кнопкиAиB
РИС. 23 для открытия/закрытия
соответствующихпереднихокон. Они
оборудованы функцией непрерывного
автоматического режима,
действующего во время открытия
окон.Устройство защиты от защемления
(для исполнений/рынков, где
предусмотрено)
Такая система способна отслеживать
наличие препятствия во время
закрытия окна, при этом она
немедленно прерывает движение
стекла и в зависимости от его
положения меняет направление
движения. Включение этой функции 5
раз в течение 1 минуты вызывает
прерывистый подъем стекла на этапе
закрытия (режим "recovery").
Устройство активно при ручном и
автоматическом управлении
движением окна.
Открытие/закрытие ключом с
пультом ДУ
(для исполнений/рынков, где
предусмотрено)
Стекла можно открывать и закрывать
нажатием в течение более 2 секунд
кнопки разблокировки (
)/
блокировки (
) соответственно на
ключе с пультом ДУ. Стекла двигаются
одновременно до техпор, пока нажата
соответствующая кнопка; стекла
останавливаются по достижении
верхнего (или нижнего) предела или в
момент, когда кнопка отпускается.
23F1E0082
25
Page 28 of 208

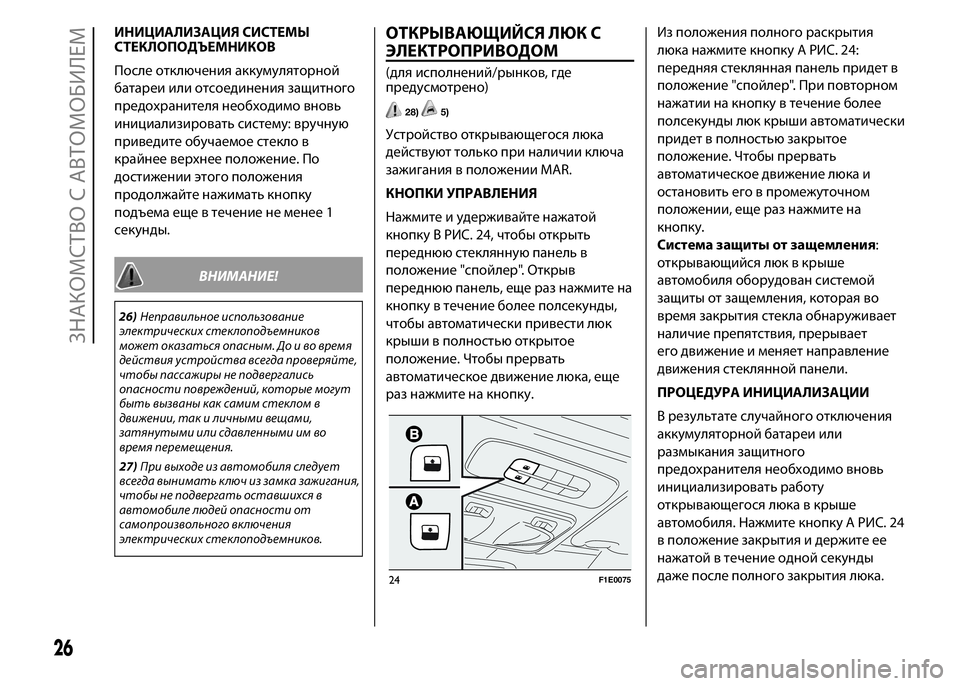

ИНИЦИАЛИЗАЦИЯ СИСТЕМЫ
СТЕКЛОПОДЪЕМНИКОВ
После отключения аккумуляторной
батареи или отсоединения защитного
предохранителя необходимо вновь
инициализировать систему: вручную
приведите обучаемое стекло в
крайнее верхнее положение. По
достижении этого положения
продолжайте нажимать кнопку
подъема еще в течение не менее 1
секунды.
ВНИМАНИЕ!
26)Неправильное использование
электрических стеклоподъемников
может оказаться опасным. До и во время
действия устройства всегда проверяйте,
чтобы пассажиры не подвергались
опасности повреждений, которые могут
быть вызваны как самим стеклом в
движении, так и личными вещами,
затянутыми или сдавленными им во
время перемещения.
27)При выходе из автомобиля следует
всегда вынимать ключ из замка зажигания,
чтобы не подвергать оставшихся в
автомобиле людей опасности от
самопроизвольного включения
электрических стеклоподъемников.
ОТКРЫВАЮЩИЙСЯ ЛЮК С
ЭЛЕКТРОПРИВОДОМ
(для исполнений/рынков, где
предусмотрено)
28)5)
Устройство открывающегося люка
действуют только при наличии ключа
зажигания в положении MAR.
КНОПКИ УПРАВЛЕНИЯ
Нажмите и удерживайте нажатой
кнопку B РИС. 24, чтобы открыть
переднюю стеклянную панель в
положение "спойлер". Открыв
переднюю панель, еще раз нажмите на
кнопку в течение более полсекунды,
чтобы автоматически привести люк
крыши в полностью открытое
положение. Чтобы прервать
автоматическое движение люка, еще
раз нажмите на кнопку.Из положения полного раскрытия
люка нажмите кнопку A РИС. 24:
передняя стеклянная панель придет в
положение "спойлер". При повторном
нажатии на кнопку в течение более
полсекунды люк крыши автоматически
придет в полностью закрытое
положение. Чтобы прервать
автоматическое движение люка и
остановить его в промежуточном
положении, еще раз нажмите на
кнопку.
Система защиты от защемления:
открывающийся люк в крыше
автомобиля оборудован системой
защиты от защемления, которая во
время закрытия стекла обнаруживает
наличие препятствия, прерывает
его движение и меняет направление
движения стеклянной панели.
ПРОЦЕДУРА ИНИЦИАЛИЗАЦИИ
В результате случайного отключения
аккумуляторной батареи или
размыкания защитного
предохранителя необходимо вновь
инициализировать работу
открывающегося люка в крыше
автомобиля. Нажмите кнопку A РИС. 24
в положение закрытия и держите ее
нажатой в течение одной секунды
даже после полного закрытия люка.
24F1E0075
26
ЗНАКОМСТВО С АВТОМОБИЛЕМ
Page 29 of 208

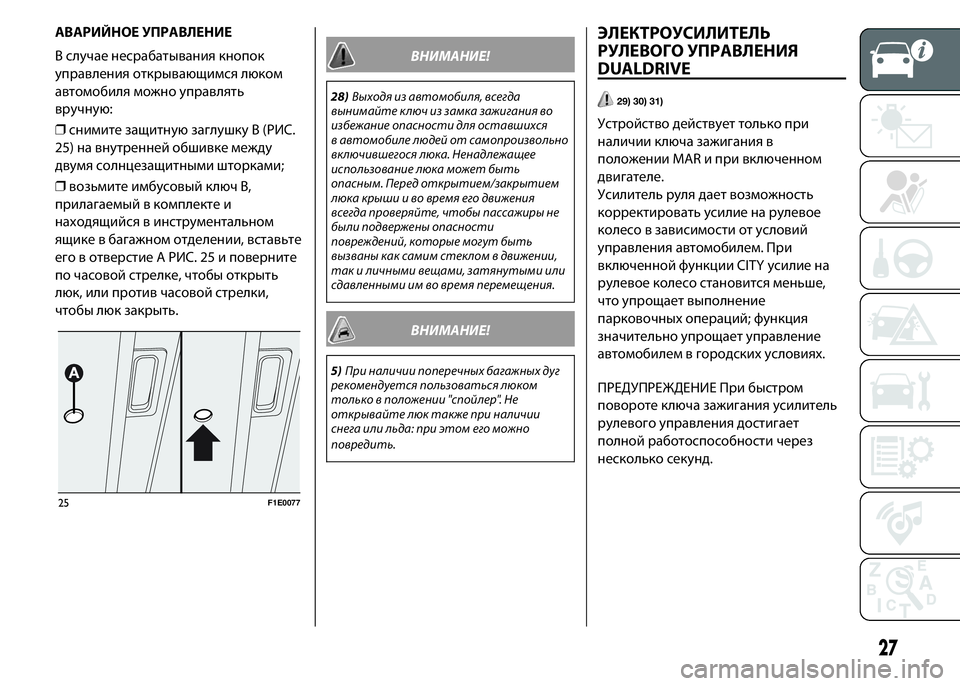

АВАРИЙНОЕ УПРАВЛЕНИЕ
В случае несрабатывания кнопок
управления открывающимся люком
автомобиля можно управлять
вручную:
❒снимите защитную заглушку В (РИС.
25) на внутренней обшивке между
двумя солнцезащитными шторками;
❒возьмите имбусовый ключ В,
прилагаемый в комплекте и
находящийся в инструментальном
ящике в багажном отделении, вставьте
его в отверстие A РИС. 25 и поверните
по часовой стрелке, чтобы открыть
люк, или против часовой стрелки,
чтобы люк закрыть.
ВНИМАНИЕ!
28)Выходя из автомобиля, всегда
вынимайте ключ из замка зажигания во
избежание опасности для оставшихся
в автомобиле людей от самопроизвольно
включившегося люка. Ненадлежащее
использование люка может быть
опасным. Перед открытием/закрытием
люка крыши и во время его движения
всегда проверяйте, чтобы пассажиры не
были подвержены опасности
повреждений, которые могут быть
вызваны как самим стеклом в движении,
так и личными вещами, затянутыми или
сдавленными им во время перемещения.
ВНИМАНИЕ!
5)При наличии поперечных багажных дуг
рекомендуется пользоваться люком
только в положении "спойлер". Не
открывайте люк также при наличии
снега или льда: при этом его можно
повредить.
ЭЛЕКТРОУСИЛИТЕЛЬ
РУЛЕВОГО УПРАВЛЕНИЯ
DUALDRIVE
29) 30) 31)
Устройство действует только при
наличии ключа зажигания в
положении MAR и при включенном
двигателе.
Усилитель руля дает возможность
корректировать усилие на рулевое
колесо в зависимости от условий
управления автомобилем. При
включенной функции CITY усилие на
рулевое колесо становится меньше,
что упрощает выполнение
парковочныхопераций; функция
значительно упрощает управление
автомобилем в городскихусловиях.
ПРЕДУПРЕЖДЕНИЕ При быстром
повороте ключа зажигания усилитель
рулевого управления достигает
полной работоспособности через
несколько секунд.
25F1E0077
27
Page 30 of 208
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
ФУНКЦИИ CITY

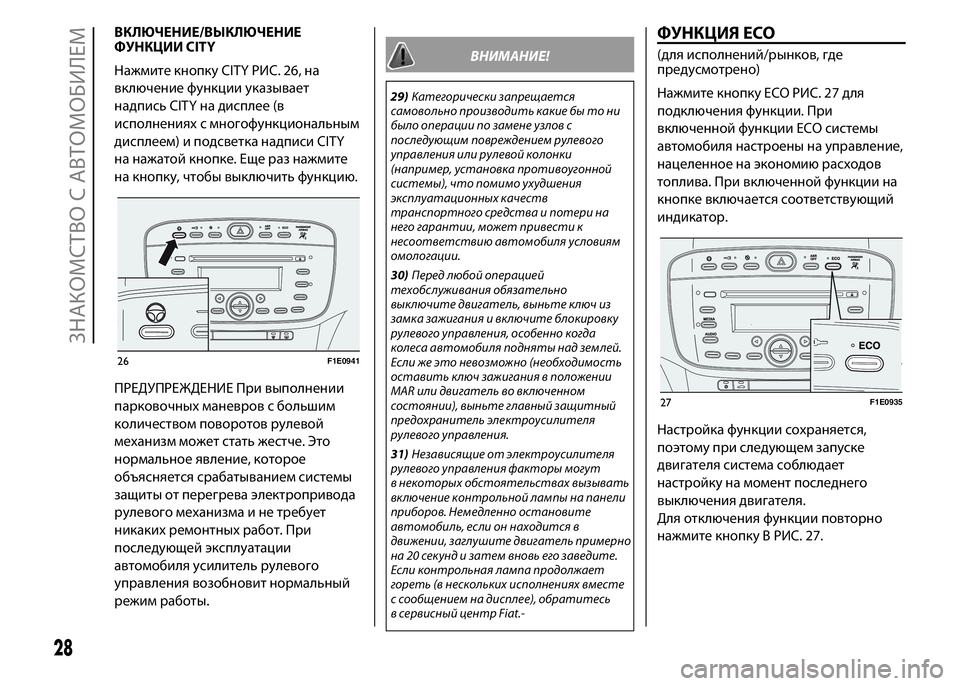

Нажмите кнопку CITY РИС. 26, на
включение функции указывает
надпись CITY на дисплее (в
исполненияхс многофункциональным
дисплеем) и подсветка надписи CITY
на нажатой кнопке. Еще раз нажмите
на кнопку, чтобы выключить функцию.
ПРЕДУПРЕЖДЕНИЕ При выполнении
парковочныхманевров с большим
количеством поворотов рулевой
механизм может стать жестче. Это
нормальное явление, которое
объясняется срабатыванием системы
защиты от перегрева электропривода
рулевого механизма и не требует
никакихремонтныхработ. При
последующей эксплуатации
автомобиля усилитель рулевого
управления возобновит нормальный
режим работы.
ВНИМАНИЕ!
29)Категорически запрещается
самовольно производить какие бы то ни
было операции по замене узлов с
последующим повреждением рулевого
управления или рулевой колонки
(например, установка противоугонной
системы), что помимо ухудшения
эксплуатационных качеств
транспортного средства и потери на
него гарантии, может привести к
несоответствию автомобиля условиям
омологации.
30)Перед любой операцией
техобслуживания обязательно
выключите двигатель, выньте ключ из
замка зажигания и включите блокировку
рулевого управления, особенно когда
колеса автомобиля подняты над землей.
Если же это невозможно (необходимость
оставить ключ зажигания в положении
MAR или двигатель во включенном
состоянии), выньте главный защитный
предохранитель электроусилителя
рулевого управления.
31)Независящие от электроусилителя
рулевого управления факторы могут
в некоторых обстоятельствах вызывать
включение контрольной лампы на панели
приборов. Немедленно остановите
автомобиль, если он находится в
движении, заглушите двигатель примерно
на 20 секунд и затем вновь его заведите.
Если контрольная лампа продолжает
гореть (в нескольких исполнениях вместе
с сообщением на дисплее), обратитесь
в сервисный центр Fiat.-
ФУНКЦИЯ ECO
(для исполнений/рынков, где
предусмотрено)
Нажмите кнопку ECO РИС. 27 для
подключения функции. При
включенной функции ЕСО системы
автомобиля настроены на управление,
нацеленное на экономию расходов
топлива. При включенной функции на
кнопке включается соответствующий
индикатор.
Настройка функции сохраняется,
поэтому при следующем запуске
двигателя система соблюдает
настройку на момент последнего
выключения двигателя.
Для отключения функции повторно
нажмите кнопку B РИС. 27.
26F1E0941
27F1E0935
28
ЗНАКОМСТВО С АВТОМОБИЛЕМ
