АВАРИЙНЫЕ ОГНИ
УПРАВЛЕНИЕ
Нажмите кнопкуA(РИС. 77),чтобы
включить/выключить освещение,
в каком бы положении не находился
замок зажигания.При включенных
аварийных огнях начинают мигать
контрольные лампы
и.
Frenata d'emergenza
In caso di frenata d'emergenza si
accendono automaticamente le luci di
emergenza e sul quadro strumenti si
illuminano le spie
e.
Le luci si spengono automaticamente
nel momento in cui la frenata non
ha più carattere d'emergenza.
ЗАМЕНА ЛАМПЫ
123) 124)40)
ОБЩИЕ УКАЗАНИЯ
Перед заменой неработающей
лампы проверьте,не окислились ли
контакты;
перегоревшие лампы должны
заменяться лампами такого же типа
и мощности;
Для обеспечения безопасности
после замены лампы в фарах
всегда проверяйте регулировку
пучка света фар.
Прежде чем приступать к замене
лампы,убедитесь,что не перегорел
соответствующий предохранитель.
Расположение предохранителей
указано в параграфе«Замена
предохранителей»настоящего
раздела.ПРИМЕЧАНИЯВнутренняя
поверхность фары может слегка
запотевать.Это не указывает на
наличие неисправности,а является
естественным явлением,
вызванным низкой температурой
окружающей среды и влажностью
воздуха.Запотевание быстро
исчезает после включения фар.
Если внутри фары скапливаются
капельки воды,это означает,что в
корпус фары попала вода.В этом
случае следует обратиться в
сервисный центрFiat.
77F1E0932
109

Лампы Тип Мощность
Дальний свет/ближний светH4 55W/60W
Дневные ходовые огни(D.R.L.) W21W 21Вт
Передние габаритные фонариW5W 5Вт
Задние габаритные фонари Индикатор-
Передние указатели поворотовPY21W 21Вт
Боковые указатели поворотовW5W 5Вт
Задние указатели поворотовPY21W 21Вт
Стоп-сигналыP21W 21Вт
Дополнительный стоп-сигналW2,3W 2,3W
Передние противотуманные фарыH11 55Вт
Фара заднего ходаW16W 16Вт
Задние противотуманные фарыW16W 16Вт
Подсветка номерного знакаC5W 5Вт
110
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

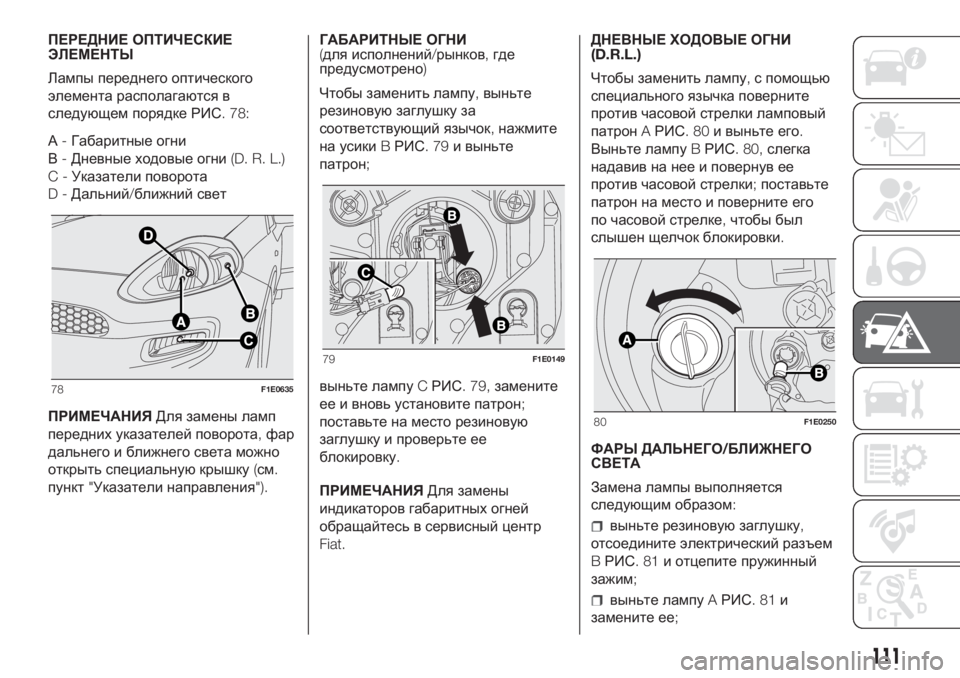

ПЕРЕДНИЕ ОПТИЧЕСКИЕ
ЭЛЕМЕНТЫ
Лампы переднего оптического
элемента располагаются в
следующем порядке РИС. 78:
А-Габаритные огни
В-Дневные ходовые огни(D. R. L.)
C-Указатели поворота
D-Дальний/ближний свет
ПРИМЕЧАНИЯДля замены ламп
передних указателей поворота,фар
дальнего и ближнего света можно
открыть специальнуюкрышку(см.
пункт"Указатели направления").ГАБАРИТНЫЕ ОГНИ
(для исполнений/рынков,где
предусмотрено)
Чтобы заменить лампу,выньте
резиновуюзаглушку за
соответствующий язычок,нажмите
на усикиBРИС.79и выньте
патрон;
выньте лампуCРИС. 79,замените
ее и вновь установите патрон;
поставьте на место резиновую
заглушку и проверьте ее
блокировку.
ПРИМЕЧАНИЯДля замены
индикаторов габаритных огней
обращайтесь в сервисный центр
Fiat.ДНЕВНЫЕ ХОДОВЫЕ ОГНИ
(D.R.L.)
Чтобы заменить лампу,с помощью
специального язычка поверните
против часовой стрелки ламповый
патронAРИС.80и выньте его.
Выньте лампуBРИС. 80,слегка
надавив на нее и повернув ее
против часовой стрелки;поставьте
патрон на место и поверните его
по часовой стрелке,чтобы был
слышен щелчок блокировки.
ФАРЫ ДАЛЬНЕГО/БЛИЖНЕГО
СВЕТА
Замена лампы выполняется
следующим образом:
выньте резиновуюзаглушку,
отсоедините электрический разъем
BРИС.81и отцепите пружинный
зажим;
выньте лампуAРИС.81и
замените ее;
78F1E0635
79F1E0149
80F1E0250
111

установите новуюлампу таким
образом,чтобы профиль ее
металлической части совпал с
желобками на параболе
отражателя.Зацепите пружинный
зажим,подключите электрический
разъем и поставьте на место
заглушку,проверив ее блокировку.
УКАЗАТЕЛИ ПОВОРОТА
Передняя
Замена лампы выполняется
следующим образом:
поверните правое/левое колесо
внутрь и развинтите блокирующие
устройстваAРИС. 82.Снимите
крышку В;
снимите крышку лампового
патронаCРИС.83вращением
против часовой стрелки;
выньте лампуDРИС. 84,слегка
надавив на нее и повернув ее
против часовой стрелки,замените
ее на новую;
вновь установите крышку/патрон
Cвращением по часовой стрелке,
убедитесь в надежности крепления.
Установите крышку В и завинтите
блокирующее устройство А.Боковые
Замена лампы выполняется
следующим образом:
нажмите на прозрачнуюкрышку
AРИС. 85,чтобы сжать пружину
B,потяните наружу и выньте узел;
поверните против часовой
стрелки патронCРИС. 85,выньте и
замените лампуD;
вставьте патронCРИС.85в
прозрачнуюкрышку вращением по
часовой стрелке и соберите весь
узел,убедившись,чтобы был
слышен щелчок блокировки
внутренней пружины В.
81F1E0150
A
A
B
82F1E0621
83F1E0152
D
84F1E0153
112
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

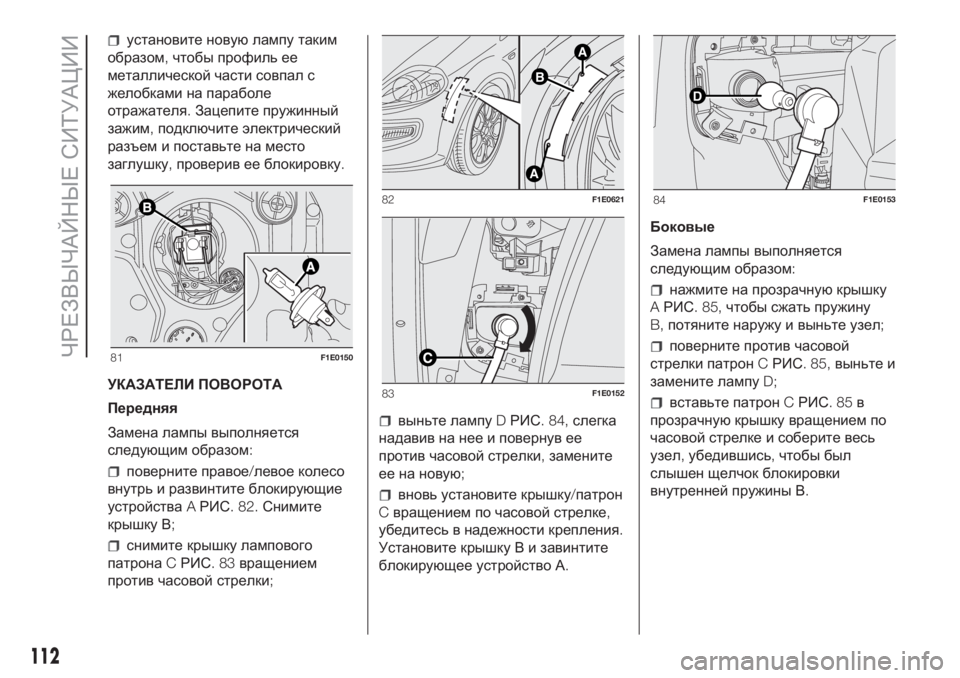

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ
ФАРЫ
(для исполнений/рынков,где
предусмотрено)
Замена ламп выполняется
следующим образом:
раскрутите винтAРИС.86и
снимите защитный элементB;
открутите крепежные винтыC
РИС.86и выньте фару;
выньте лампуAРИС. 87,вращая
ее против часовой стрелки,и
отсоедините электрический разъем.
ЗАДНИЕ ОПТИЧЕСКИЕ
ЭЛЕМЕНТЫ
К оптическим элементам относятся
габаритные огни(индикаторы),
стоп-сигналы и указатели поворота.
Замена лампы выполняется
следующим образом:
развинтите винтыAРИС.88и
отсоедините электрический разъем
В,выньте прозрачный элемент
наружу;
отсоедините ламповый патрон
нажатием на зажимыCРИС. 89;
выньте лампу,слегка надавив на
нее и повернув ее против часовой
стрелки,замените ее на новую;
установите ламповый патрон,
подключите электрический разъем,
вставьте узел в кузов автомобиля
и закрутите крепежные винтыA
РИС. 88.
85F1E0280
AC
BCC
86F1E0525
A
87F1E0526
88F1E0155
113

ФОНАРЬ ЗАДНЕГО ХОДА/
ЗАДНЯЯ ПРОТИВОТУМАННАЯ
ФАРА
Фонари заднего хода и задняя
противотуманная фара
расположены на заднем бампере.
Для их замены обратитесь в
сервисный центрFiat.ЛАМПЫ ТРЕТЬЕГО
СТОП-СИГНАЛА
Замена лампы выполняется
следующим образом:
откройте багажник и выньте
резиновые заглушки;
нажмите на блокировочные
устройства и выньте прозрачный
элементCРИС. 90;
отсоедините электрический
разъем и за усикиDРИС.90выньте
сначала патрон и затем лампу с
нажимной посадкой.
ФОНАРИ ПОДСВЕТКИ
НОМЕРНОГО ЗНАКА
Замена ламп выполняется
следующим образом:

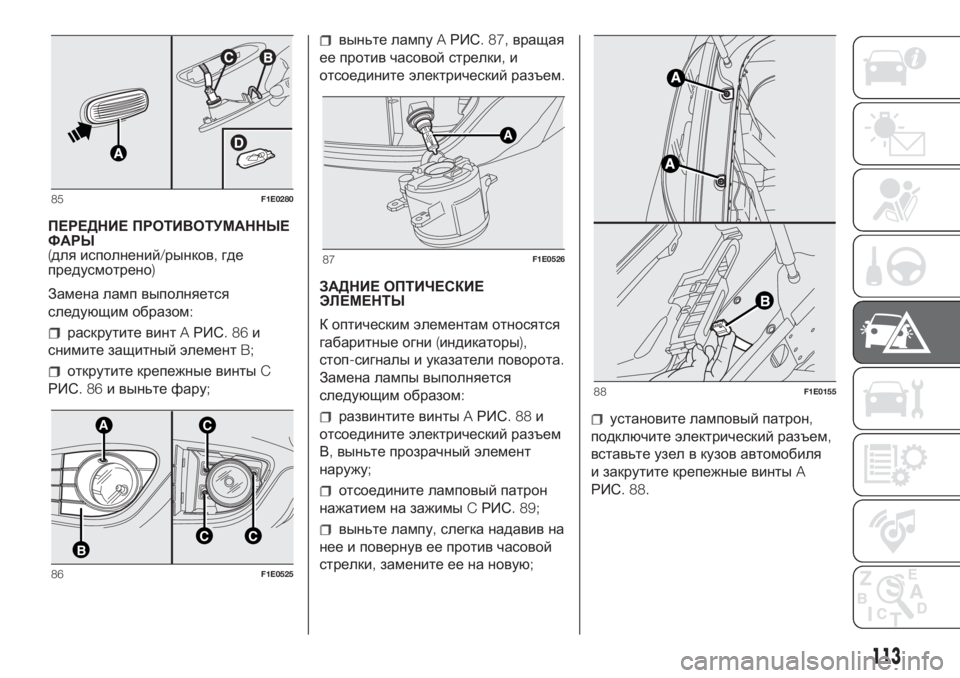

выньте прозрачный элементA
РИС. 91,как показано;
замените лампу,отсоединив ее
от боковых зажимов РИС. 92,и
закрепите новуюлампу в
положении.Нажатием поставьте
прозрачный элемент на место.
89F1E015690F1E0281
91F1E0159
92F1E0160
114
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

ВНИМАНИЕ!
123)Изменения конструкции или
ремонт электрооборудования,
выполненные неправильно и без
учета технических характеристик
системы в целом,могут привести к
нарушениюработы и вызвать
пожар.
124)Галогенные лампы содержат
газ под давлением:в случае их
поломки осколки могут разлететься
в стороны.
ВНИМАНИЕ!
40)При работе с галогенными
лампами следует прикасаться
только к их металлической части.
Прикосновение пальцев к
стеклянной колбе лампы снижает
яркость света лампы и ведет к
сокращениюсрока ее службы.При
случайном контакте с колбой
протрите ее тканью,смоченной в
спирте,и дайте высохнуть.
ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ

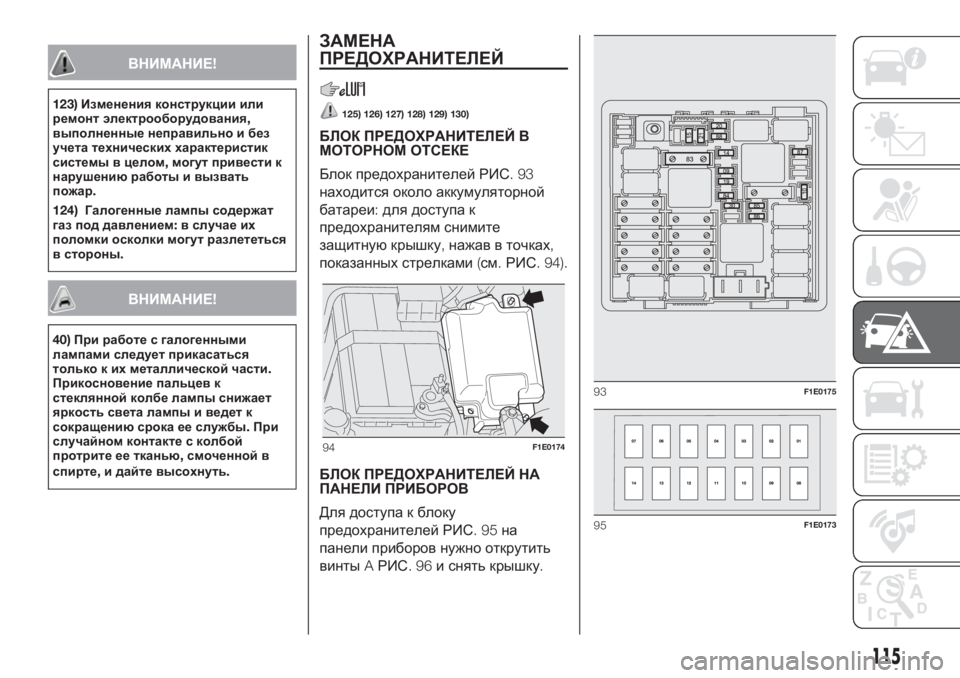

125) 126) 127) 128) 129) 130)
БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ
Блок предохранителей РИС.93
находится около аккумуляторной
батареи:для доступа к
предохранителям снимите
защитнуюкрышку,нажав в точках,
показанных стрелками(см.РИС. 94).
БЛОК ПРЕДОХРАНИТЕЛЕЙ НА
ПАНЕЛИ ПРИБОРОВ
Для доступа к блоку
предохранителей РИС.95на
панели приборов нужно открутить
винтыAРИС.96и снять крышку.
94F1E0174
93F1E0175
95F1E0173
115

БЛОК ПРЕДОХРАНИТЕЛЕЙ В
БАГАЖНИКЕ

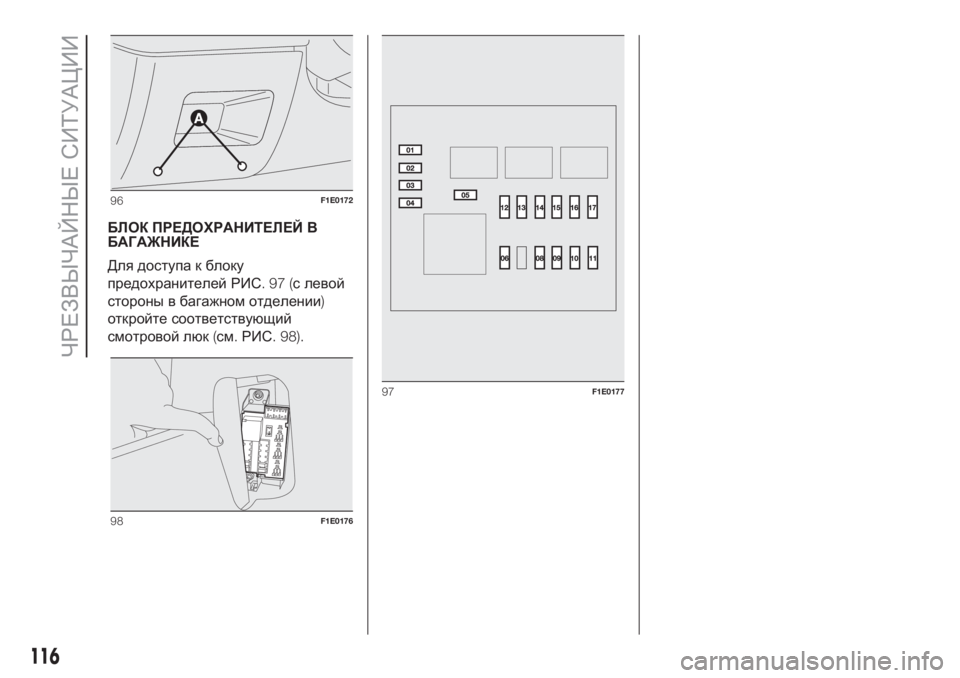

Для доступа к блоку
предохранителей РИС.97(с левой
стороны в багажном отделении)
откройте соответствующий
смотровой люк(см.РИС. 98).
96F1E0172
98F1E0176
97F1E0177
116
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
РИС.94
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА ПРЕДОХРАНИТЕЛЬ АМПЕР
Аудиосистема с высокой точностьювоспроизведения звука(Hi-Fi)с
радиоприемником,электронный блок и низкочастотный динамик
(сабвуфер)F09 20
Однотональный звуковой сигналF10 10
Левая фара дальнего света,правая фара дальнего светаF14 15
Дополнительный обогревательF15 30
Компрессор климат-контроляF19 7,5
Заднее стекло с обогревомF20 30
Топливный электрический насос на бакеF21 15
Левая передняя противотуманная фара,правая передняя
противотуманная фараF30 15
Электроклапаны управления системой метанового топливаF84 7,5
Электрическая розетка(место для розетки) F85 -
Электророзетка в салоне,прикуривательF86 15
ДатчикIBSзарядки аккумулятораF87 5
Система обогрева зеркала внешнего вида со стороны водителя,система
обогрева зеркала внешнего вида со стороны пассажираF88 7,5
117

БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПАНЕЛИ ПРИБОРОВ
РИС.96
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВАПРЕДОХРАНИТЕЛЬ
АМПЕР
Правая фара ближнего света
01(*)7,5
Левая фара ближнего света
08
(*)7,5
Корректор положения фар08 5
Питание катушек дистанционного управления на блоке предохранителей двигателя и
катушек дистанционного управления на блоке бортового компьютера13 5
Лампа переднего плафона,лампа заднего плафона,лампы подсветки на
солнцезащитных козырьках,фонари на дверях,фонарь освещения багажника,лампа
подсветки отделения на панели приборов02
(*)5
Питание+батарея системы диагностикиEOBD,блока управления автоматической
системы климат-контроль,звуковых аварийных систем,автомобильного приемника,
блока управления системыBlue&Me™05 10
Питание для панели приборов,выключателя на тормозной педали(нормально
замкнутый контакт),лампы третьего стоп-сигнала11 5
Приводы блокировки/разблокировки дверей,приводы включения общей блокировки
дверейdead lock,привод разблокировки двери багажного отделения04 20
Электрический насос омывателей ветрового и заднего стекла06 20
Привод электроподъемника стекла передней двери со стороны водителя14 20
Привод стеклоподъемника в передней двери со стороны пассажира07 20
Питание для освещения приборной панели,блока управления парковочными
радарами,системы контроля давления в шинах,привода наружных электрических
зеркал внешнего вида,датчика дождя,блока управления электропривода
открывающегося люка,розеткиmy-port,внутреннего электрохромного зеркала12 5
Панель приборов03 5
