90 Multijet - 120 Multijet - 140 Multijet
Alimentação Injecção directa Multijet “Common Rail”
Modificações ou reparações do sistema de alimentação realizadas de modo incorrecto e sem ter considerado
as características técnicas do sistema, podem causar anomalias de funcionamento com riscos de incêndio.
AVISO
De cinco marchas para frente mais
marcha-atrás com sincronizadores
para o engate das marchas para frente
Auto-afinante com pedal sem curso livre
AnteriorDe seis marchas para frente mais
marcha-atrás com sincronizadores
para o engate das marchas para frente
Auto-afinante com pedal sem curso livre
Anterior
TRANSMISSÃO
90 Multijet 120 Multijet - 140 Multijet
Caixa de velocidades
Embraiagem
Tracção
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 180

181
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
SUSPENSÕES
90 Multijet - 120 Multijet - 140 Multijet
Anteriores
Posteriores
TRAVÕES
90 Multijet - 120 Multijet - 140 Multijet
Travões de serviço:
– dianteiros
– traseiros
Travão de mão
AVISO Água, gelo e sal anti-gelo deitados nas estradas podem depositar-se nos discos do travão, reduzindo a eficácia de travagem
na primeira travada.
DIRECÇÃO
90 Multijet - 120 Multijet - 140 Multijet
Tipo
Diâmetro mínimo de
viragem (entre passeios) m
(
) Versão chassis curto () Versão chassis longode rodas independentes tipo Mc Pherson
com ponte oscilante e com mola helicoidal/suspensões pneumáticas (para versões/mercados, se previsto)
com pinhão e cremalheira elétrohidráulico (hidráulico na versão 90 Multijet)
12,18 (
) / 12,59 () comandado pela alavanca a mão, que actuva nos travões traseiroscom disco ou com tambor (nalgumas versões) com disco (auto-ventilados para versões/mercados, se previsto)
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 181

182
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
PNEUS RIM PROTECTOR fig. 5bRODAS
JANTES E PNEUS
Jantes de aço estampado ou de liga. Pneus
Tubeless de carcaça radial. No manual de
Circulação estão, também indicados todos
os pneus homologados.
AVISO No caso de eventuais discordân-
cias entre o “Manual de uso e manuten-
ção” e a “Caderneta de circulação” é ne-
cessário considerar somente quanto in-
dicado nesta última.
Para a segurança de andamento é indis-
pensável que o veículo esteja equipado de
pneus da mesma marca e do mesmo tipo
em todas as rodas.
AVISO Com pneus Tubeless não utilizar
câmaras de ar.
fig. 5F0P0309m
RODA SOBRESSALENTE
Jante de aço estampado.
Pneu Tubeless.

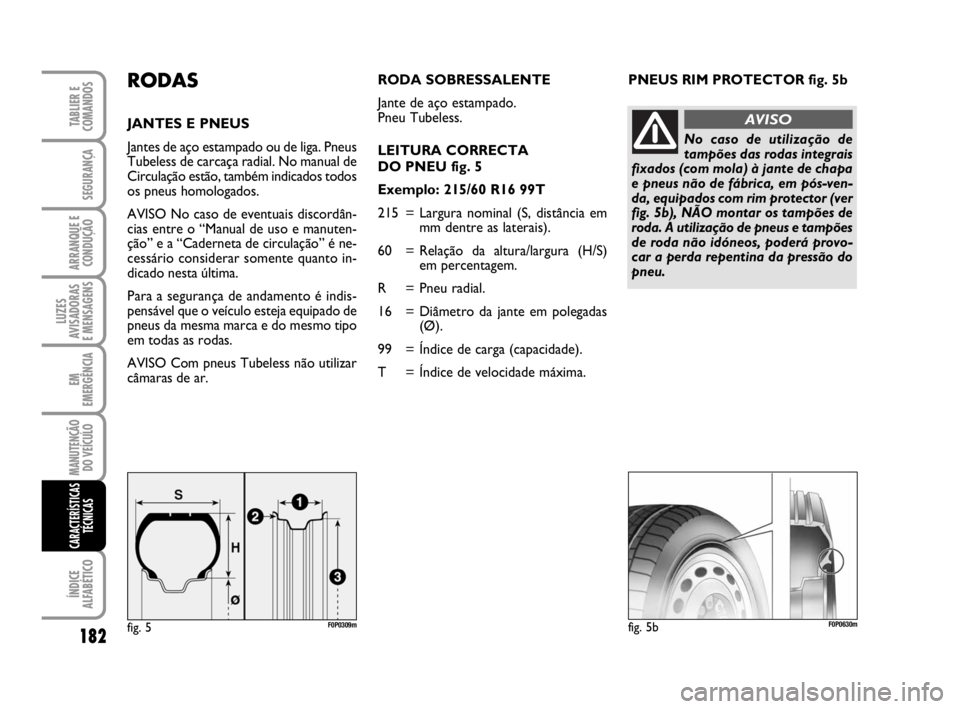

LEITURA CORRECTA
DO PNEU fig. 5
Exemplo: 215/60 R16 99T
215 = Largura nominal (S, distância em
mm dentre as laterais).
60 = Relação da altura/largura (H/S)
em percentagem.
R = Pneu radial.
16 = Diâmetro da jante em polegadas
(Ø).
99 = Índice de carga (capacidade).
T = Índice de velocidade máxima.
fig. 5bF0P0630m
No caso de utilização de
tampões das rodas integrais
fixados (com mola) à jante de chapa
e pneus não de fábrica, em pós-ven-
da, equipados com rim protector (ver
fig. 5b), NÃO montar os tampões de
roda. A utilização de pneus e tampões
de roda não idóneos, poderá provo-
car a perda repentina da pressão do
pneu.
AVISO
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 182

183
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
LEITURA CORRECTA
DA JANTE
Exemplo: 7J x 16 ET39
7 = largura da jante em polegadas 1.
J = perfil do balcão (ressalto lateral
onde apoia o talão do pneu) 2.
16 = diâmetro de montagem em
polegadas (corresponde aquele
do pneu que deve ser montado)
3= Ø.
ET39 = cambagem da roda (distância
dentre o plano de apoio disco/
jante e distância dentre a jante
da roda). Índice de carga (capacidade)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Índice de velocidade máxima
Q= até 160 km/h.
R= até 170 km/h.
S= até 180 km/h.
T= até 190 km/h.
U= até 200 km/h.
H= até 210 km/h.
V= até 240 km/h.
Índice de velocidade máxima
dos pneus para a neve
QM + S= até 160 km/h.
TM + S= até 190 km/h.
HM + S= até 210 km/h.
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 183

184
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I
fig. 6
F0B0264b

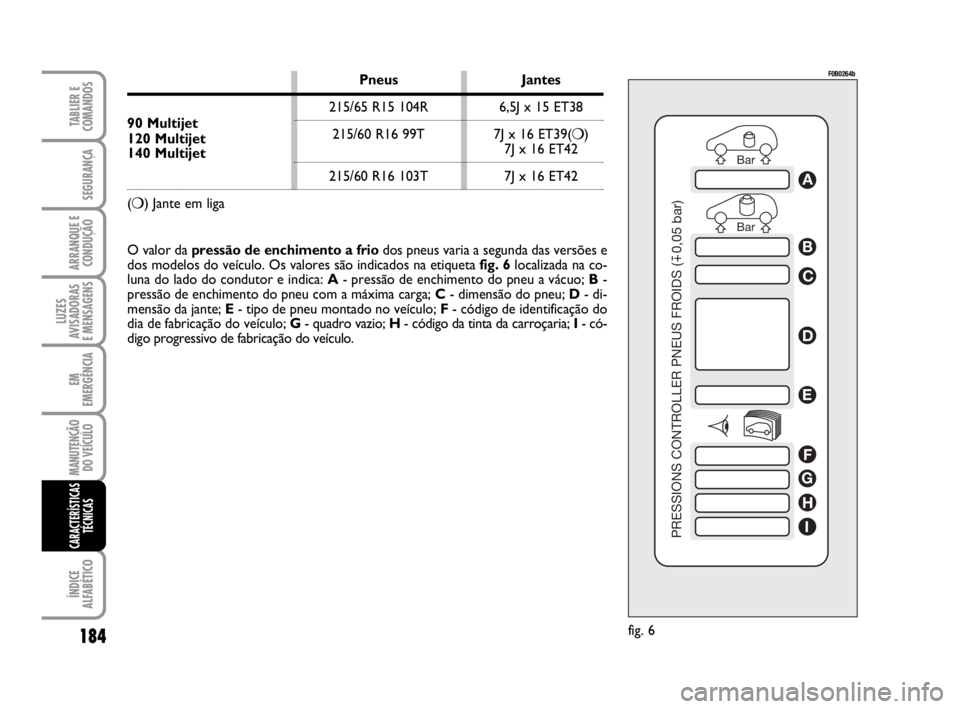

O valor da pressão de enchimento a friodos pneus varia a segunda das versões e
dos modelos do veículo. Os valores são indicados na etiqueta fig. 6localizada na co-
luna do lado do condutor e indica:A- pressão de enchimento do pneu a vácuo; B-
pressão de enchimento do pneu com a máxima carga; C- dimensão do pneu; D- di-
mensão da jante; E - tipo de pneu montado no veículo; F - código de identificação do
dia de fabricação do veículo;G - quadro vazio; H- código da tinta da carroçaria; I - có-
digo progressivo de fabricação do veículo.
Pneus Jantes
90 Multijet215/65 R15 104R 6,5J x 15 ET38
120 Multijet215/60 R16 99T 7J x 16 ET39(❍)
140 Multijet7J x 16 ET42
215/60 R16 103T 7J x 16 ET42
(❍) Jante em liga
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 184

185
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS

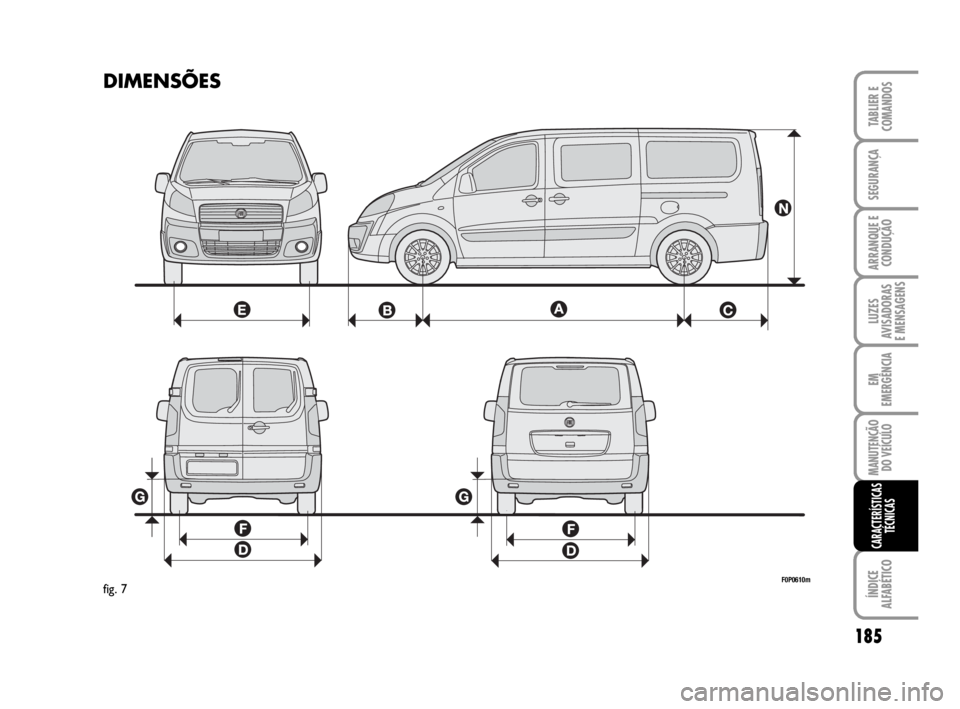

DIMENSÕES
F0P0610mfig. 7
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 185

186
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
As dimensões são expressas em mm.
1894 ÷ 1942 / 2204 ÷ 2276 (*)
975
830-838 1038-1046
1870
1895
1986
2194
1562-1570
1596-1604
562 ÷ 604
491 ÷ 500
A+B+C
N
A
B
C
D
E
F
G
(*) Versões com tecto alto
DIMENSÕES
Comprimento total:
Altura total:
Passo:
Degrau dianteiro:
Degrau traseiro:
Largura total
– a fio da carroçaria:
– com faixas pára-golpes:
– com espelhos retrovisores fechados:
– com espelhos retrovisores abertos:
Faixa de rodagem dianteira:
Faixa de rodagem traseira:
Altura do compratimento de carga
– com suspensões mecânicas:
– com suspensões pneumáticas:CHASSIS CURTO
4805-4813CHASSIS LONGO
5135-5143
3122
3000
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 186

187
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
F0P0611mfig. 8

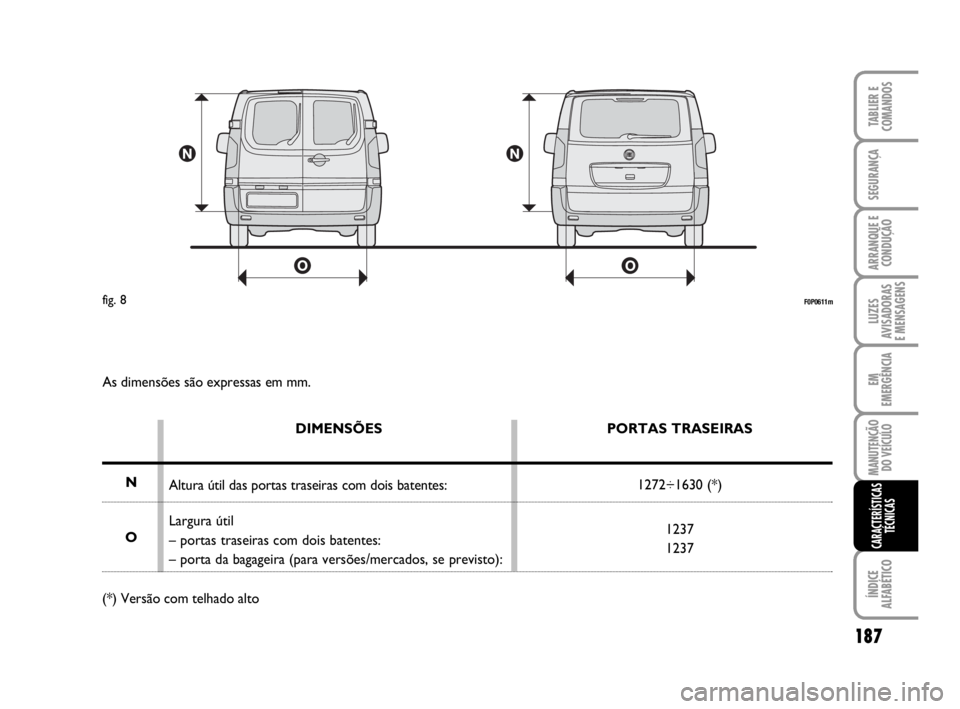

As dimensões são expressas em mm.
N
O
DIMENSÕES
Altura útil das portas traseiras com dois batentes:
Largura útil
– portas traseiras com dois batentes:
– porta da bagageira (para versões/mercados, se previsto):PORTAS TRASEIRAS
1272÷1630 (*)
1237
1237
(*) Versão com telhado alto
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 187

188
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
As dimensões são expressas em mm.

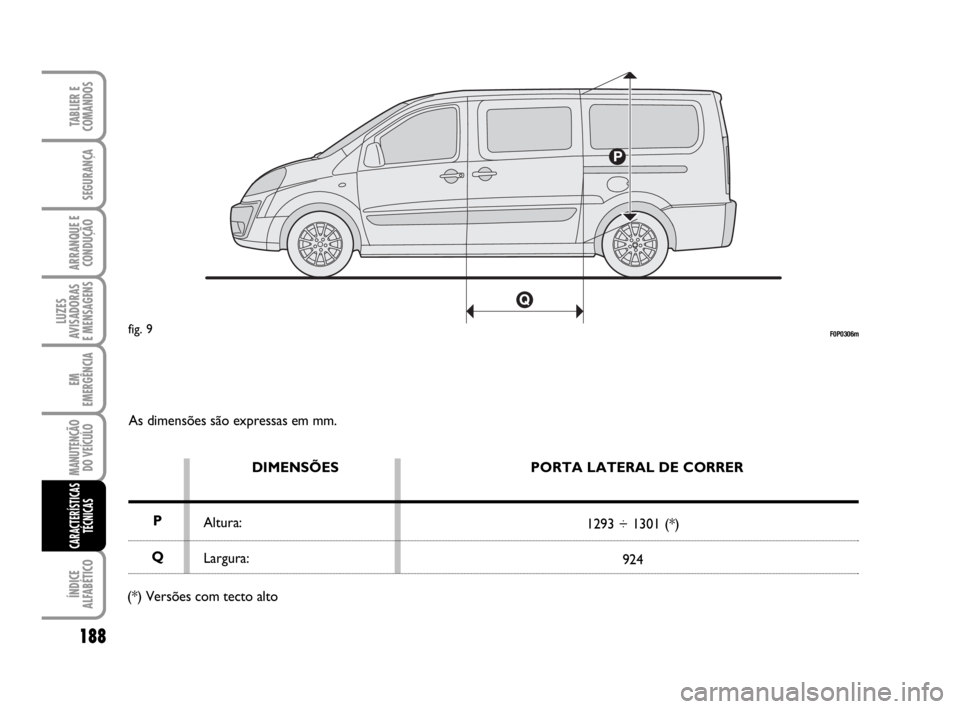

DIMENSÕES
Altura:
Largura:
P
Q
F0P0306mfig. 9
PORTA LATERAL DE CORRER
1293 ÷ 1301 (*)
924
(*) Versões com tecto alto
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 188

189
LUZES
AVISADORAS
E MENSAGENS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
SEGURANÇA
ARRANQUE E
CONDUÇÃO
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
RENDIMENTOS
Velocidades máximas admissíveis depois do primeiro período de uso do veículo em km/h.
90 Multijet 120 Multijet 140 Multijet
145 160 170
DIMENSÕES DO COMPARTIMENTO DE CARGA
CHASSIS CURTO CHASSIS LONGO
Comprimento plano interior (mm): 2254 2584
Altura interior debaixo do tejadilho
– máxima (mm): 1449 1750 (*)
Largura interior máxima (mm): 1600
Largura interior entre rodas (mm):1245
Diâmetro de brecagem entre passeios (mm):1218 1259
(*) Versões com tecto alto
173-199 Nuovo ScudoG9 P.qxd:173-199 Nuovo ScudoG9 P 10-12-09 15:20 Page 189
