FIAT SCUDO 2010 Notice d'entretien (in French)

190
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
POIDS ET CHARGES REMORQUABLES
EQUIPEMENT FOURGON
Pour obtenir des informations ultérieures, consulter le certificat d’immatriculation du véhicule.
Dans chaque pays, il est obligatoire de respecter la valeur des charges remorquables admises par la loi locale. Pour connaître les pos-
sibilités de remorque du véhicule et la valeur des poids remorquables admises: s’adresser au Réseau Après-vente Fiat.
Transport de charge
On peut, si l’on ne dépasse pas les valeurs de masse maxi admises, transporter des remorques. De toute façon, ne jamais dépasser
les valeurs de masse remorquable et de masse traînable totale, indiquées dans le certificat d’immatriculation.
Respecter les capacités de remorque du véhicule.
90 Multijet
(*) La masse remorquable avec remorque avec freins peut être augmentée de charge, à condition de décharger du véhicule la char-
ge équivalente pour ne pas dépasser la valeur de masse traînable totale. Les températures extérieures élevées peuvent provoquer
une faible performance du véhicule en marche pour ne pas provoquer des dommages au moteur. Si la température extérieure est
supérieure à 37 °C, limiter la masse remorquée à 700 kg sans transport de charge. En cas de tractage de remorques, il est interdit
de dépasser la vitesse de 100 km/h (respecter la loi en vigueur dans votre pays). Moteur
Masse
remorquable
avec remorque
avec freins (kg)
1672
1672
1472
1472
1453
1453
1433
1433 Charge utile
sans
conducteur
(kg)
925
913
1125
1113
1125
1113
1125
1113 Charge maxi
utile
(kg)
1000
988
1200
1188
1200
1188
1200
1188 Masse maxi
admise
(kg)
2661
2661
2861
2861
2880
2880
2900
2900 Masse
à vide
(kg)
1661
1673
1661
1673
1680
1692
1700
1712 Nombre
de places
2
3
2
3
2
3
2
3 Empattement
long
(12 quintaux)
Toit haut
(12 quintaux) Empattement
court
(10 quintaux)Version
Empattement
court
(12 quintaux)
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 190

191
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

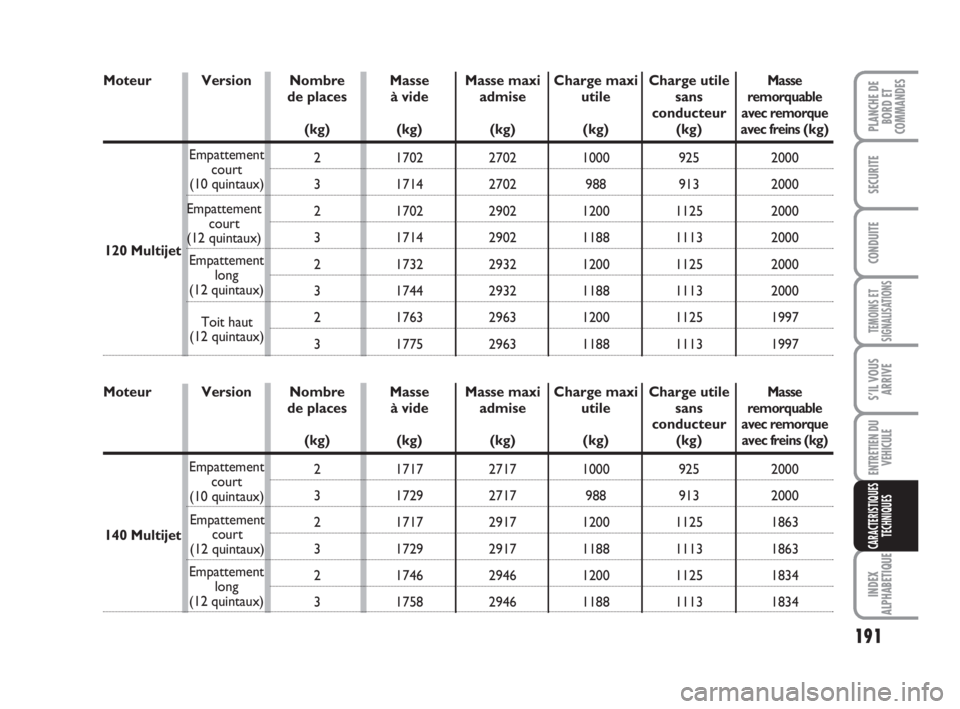

120 Multijet
140 Multijet
Moteur
Moteur
Nombre
de places
(kg)
2
3
2
3
2
3
2
3Masse
à vide
(kg)
1702
1714
1702
1714
1732
1744
1763
1775Masse maxi
admise
(kg)
2702
2702
2902
2902
2932
2932
2963
2963Charge maxi
utile
(kg)
1000
988
1200
1188
1200
1188
1200
1188Charge utile
sans
conducteur
(kg)
925
913
1125
1113
1125
1113
1125
1113Masse
remorquable
avec remorque
avec freins
(kg)
2000
2000
2000
2000
2000
2000
1997
1997 Version
Empattement
court
(10 quintaux)
Empattement
long
(12 quintaux)
Toit haut
(12 quintaux)
Masse
à vide
(kg)
1717
1729
1717
1729
1746
1758Masse maxi
admise
(kg)
2717
2717
2917
2917
2946
2946Charge maxi
utile
(kg)
1000
988
1200
1188
1200
1188Charge utile
sans
conducteur
(kg)
925
913
1125
1113
1125
1113
Masse
remorquable
avec remorque
avec freins
(kg)
2000
2000
1863
1863
1834
1834 Nombre
de places
(kg)
2
3
2
3
2
3 Version
Empattement
court
(10 quintaux)
Empattement
long
(12 quintaux) Empattement
court
(12 quintaux)
Empattement
court
(12 quintaux)
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 191

192
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
EQUIPEMENT COMBI
Pour d’autres informations, consulter le certificat d’immatriculation du véhicule.
Dans chaque pays, il est obligatoire de respecter la valeur des charges remorquables admises par la loi locale. Pour connaître les pos-
sibilités de remorque du véhicule et la valeur des poids remorquables admises: s’adresser au Réseau Après-vente Fiat.
Transport de charge
On peut, si l’on ne dépasse pas les valeurs de masse maxi admises, transporter des remorques. De toute façon, ne jamais dépasser
les valeurs de masse remorquable et de masse traînable totale, indiquées dans le certificat d’immatriculation.
Respecter les capacités de remorque du véhicule.
90 Multijet Moteur
Nombre
de places
5
6
8
9
5
6
8
9
8
9Masse
à vide
(kg)
1733
1745
1811
1822
1764
1776
1842
1853
1857
1868Masse maxi
admise
(kg)
2683
2683
2683
2683
2714
2714
2714
2714
2852
2852Charge utile
sans
conducteur
(kg)
882
870
804
793
882
870
804
793
928
916Masse
remorquable
avec remorque
avec freins (kg)
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000 Charge maxi
utile
(kg)
950
938
872
861
950
938
872
861
996
984 Version
Empattement
court
Empattement
long
Renforcé
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 192

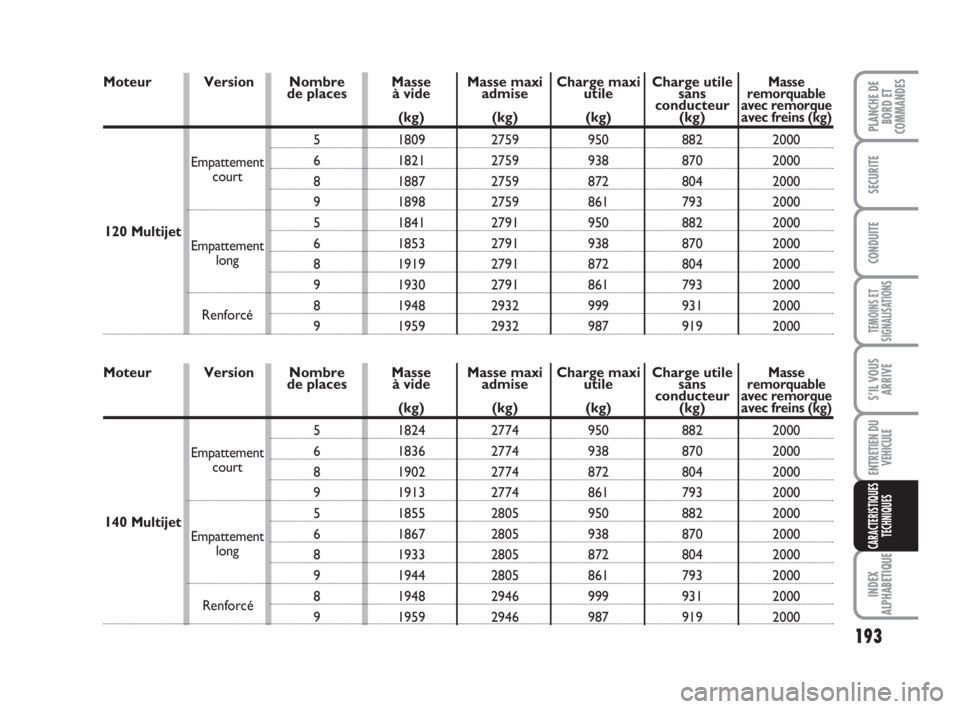

193
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
Version Charge utile
sans
conducteur
(kg)
882
870
804
793
882
870
804
793
931
919
120 Multijet
Version
140 Multijet Moteur
Moteur
Masse
remorquable
avec remorque
avec freins (kg)
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000 Charge maxi
utile
(kg)
950
938
872
861
950
938
872
861
999
987 Masse maxi
admise
(kg)
2759
2759
2759
2759
2791
2791
2791
2791
2932
2932 Masse
à vide
(kg)
1809
1821
1887
1898
1841
1853
1919
1930
1948
1959 Nombre
de places
5
6
8
9
5
6
8
9
8
9 Empattement
court
Empattement
long
Renforcé
Nombre
de places
5
6
8
9
5
6
8
9
8
9Masse
à vide
(kg)
1824
1836
1902
1913
1855
1867
1933
1944
1948
1959Masse maxi
admise
(kg)
2774
2774
2774
2774
2805
2805
2805
2805
2946
2946Charge maxi
utile
(kg)
950
938
872
861
950
938
872
861
999
987Charge utile
sans
conducteur
(kg)
882
870
804
793
882
870
804
793
931
919
Masse
remorquable
avec remorque
avec freins (kg)
2000
2000
2000
2000
2000
2000
2000
2000
2000
2000 Empattement
court
Empattement
long
Renforcé
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 193

194
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
120 Multijet
80
8
9
5,25
1,9
0,519
7,5140 Multijet
80
8
9
5,25
1,9
0,519
7,5 90 Multijet
80
8
8
6,2
1,7
0,519
7,5

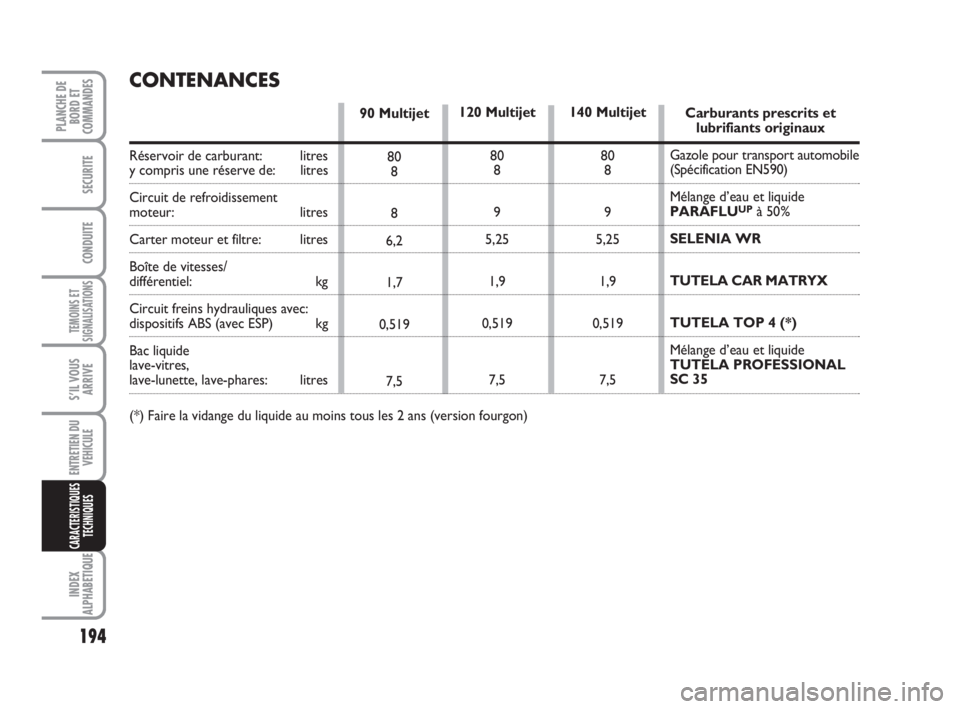

CONTENANCES
Réservoir de carburant: litresy compris une réserve de: litres
Circuit de refroidissement
moteur: litres
Carter moteur et filtre: litres
Boîte de vitesses/
différentiel: kg
Circuit freins hydrauliques avec:
dispositifs ABS (avec ESP) kg
Bac liquide
lave-vitres,
lave-lunette, lave-phares: litres
(*) Faire la vidange du liquide au moins tous les 2 ans (version fourgon)Carburants prescrits et
lubrifiants originaux
Gazole pour transport automobile
(Spécification EN590)
Mélange d’eau et liquide
PARAFLU
UPà 50%
SELENIA WR
TUTELA CAR MATRYX
TUTELA TOP 4 (*)
Mélange d’eau et liquide
TUTELA PROFESSIONAL
SC 35
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 194

195
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
Selon Plan d’Entretien
Programmé

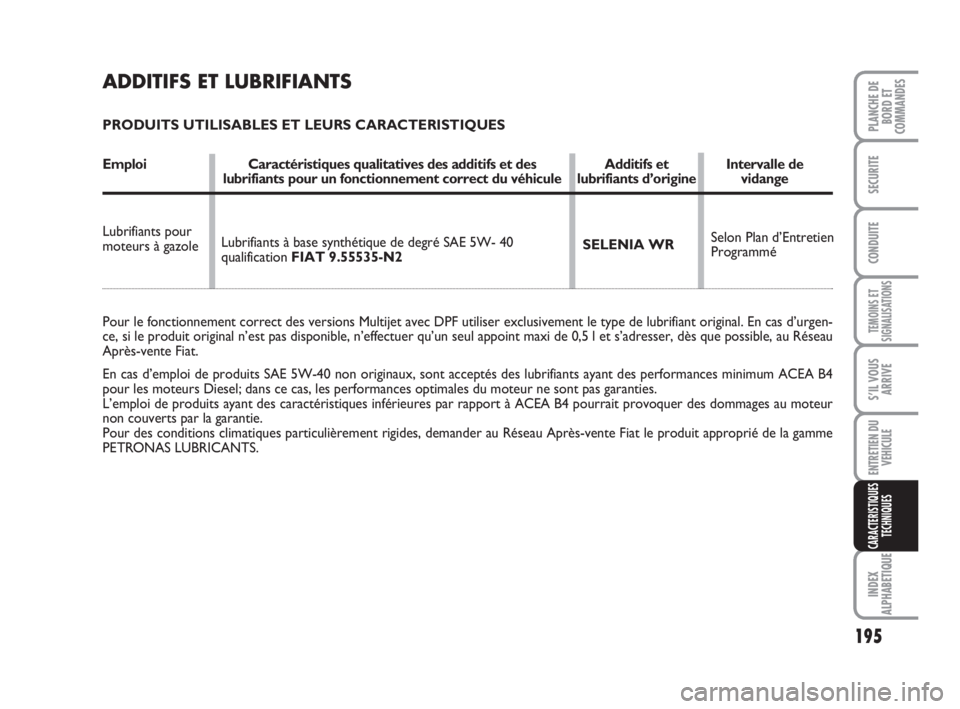

ADDITIFS ET LUBRIFIANTS
PRODUITS UTILISABLES ET LEURS CARACTERISTIQUES
Emploi Caractéristiques qualitatives des additifs et des Additifs et Intervalle delubrifiants pour un fonctionnement correct du véhicule lubrifiants d’origine vidange
Lubrifiants pour
moteurs à gazole
Pour le fonctionnement correct des versions Multijet avec DPF utiliser exclusivement le type de lubrifiant original. En cas d’urgen-
ce, si le produit original n’est pas disponible, n’effectuer qu’un seul appoint maxi de 0,5 l et s’adresser, dès que possible, au Réseau
Après-vente Fiat.
En cas d’emploi de produits SAE 5W-40 non originaux, sont acceptés des lubrifiants ayant des performances minimum ACEA B4
pour les moteurs Diesel; dans ce cas, les performances optimales du moteur ne sont pas garanties.
L’emploi de produits ayant des caractéristiques inférieures par rapport à ACEA B4 pourrait provoquer des dommages au moteur
non couverts par la garantie.
Pour des conditions climatiques particulièrement rigides, demander au Réseau Après-vente Fiat le produit approprié de la gamme
PETRONAS LUBRICANTS.SELENIA WR Lubrifiants à base synthétique de degré SAE 5W- 40
qualification FIAT 9.55535-N2
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 195

196
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

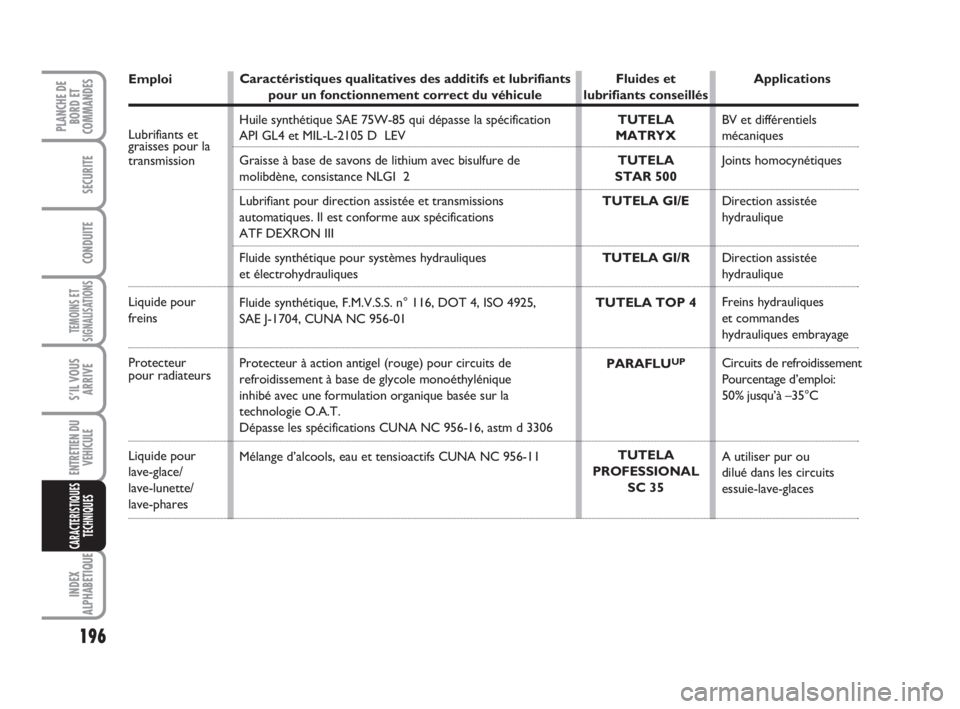

Emploi
Lubrifiants etgraisses pour la
transmission
Liquide pour
freins
Protecteur
pour radiateurs
Liquide pour
lave-glace/
lave-lunette/
lave-pharesCaractéristiques qualitatives des additifs et lubrifiants
pour un fonctionnement correct du véhicule
Huile synthétique SAE 75W-85 qui dépasse la spécification
API GL4 et MIL-L-2105 D LEV
Graisse à base de savons de lithium avec bisulfure de
molibdène, consistance NLGI 2
Lubrifiant pour direction assistée et transmissions
automatiques. Il est conforme aux spécifications
ATF DEXRON III
Fluide synthétique pour systèmes hydrauliques
et électrohydrauliques
Fluide synthétique, F.M.V.S.S. n° 116, DOT 4, ISO 4925,
SAE J-1704, CUNA NC 956-01
Protecteur à action antigel (rouge) pour circuits de
refroidissement à base de glycole monoéthylénique
inhibé avec une formulation organique basée sur la
technologie O.A.T.
Dépasse les spécifications CUNA NC 956-16, astm d 3306
Mélange d’alcools, eau et tensioactifs CUNA NC 956-11Applications
BV et différentiels
mécaniques
Joints homocynétiques
Direction assistée
hydraulique
Direction assistée
hydraulique
Freins hydrauliques
et commandes
hydrauliques embrayage
Circuits de refroidissement
Pourcentage d’emploi:
50% jusqu’à –35°C
A utiliser pur ou
dilué dans les circuits
essuie-lave-glaces Fluides et
lubrifiants conseillés
TUTELA
MATRYX
TUTELA
STAR 500
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
PARAFLU
UP
TUTELA
PROFESSIONAL
SC 35
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 196

197
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

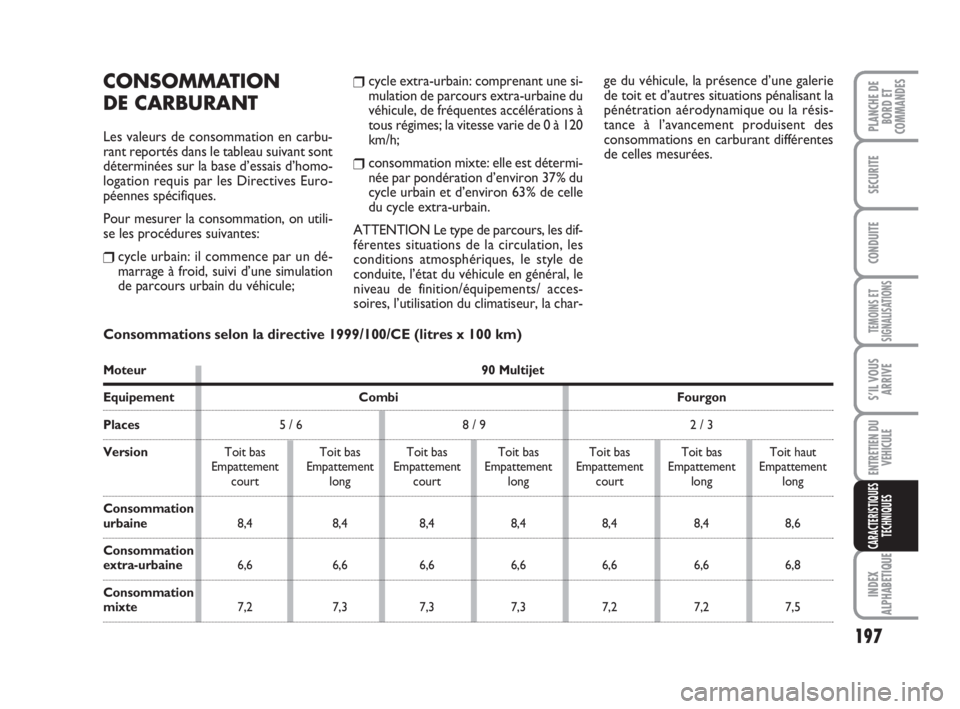

❒cycle extra-urbain: comprenant une si-
mulation de parcours extra-urbaine du
véhicule, de fréquentes accélérations à
tous régimes; la vitesse varie de 0 à 120
km/h;
❒consommation mixte: elle est détermi-
née par pondération d’environ 37% du
cycle urbain et d’environ 63% de celle
du cycle extra-urbain.
ATTENTION Le type de parcours, les dif-
férentes situations de la circulation, les
conditions atmosphériques, le style de
conduite, l’état du véhicule en général, le
niveau de finition/équipements/ acces-
soires, l’utilisation du climatiseur, la char-
CONSOMMATION
DE CARBURANT
Les valeurs de consommation en carbu-
rant reportés dans le tableau suivant sont
déterminées sur la base d’essais d’homo-
logation requis par les Directives Euro-
péennes spécifiques.
Pour mesurer la consommation, on utili-
se les procédures suivantes:
❒cycle urbain: il commence par un dé-
marrage à froid, suivi d’une simulation
de parcours urbain du véhicule;ge du véhicule, la présence d’une galerie
de toit et d’autres situations pénalisant la
pénétration aérodynamique ou la résis-
tance à l’avancement produisent des
consommations en carburant différentes
de celles mesurées.
Consommations selon la directive 1999/100/CE (litres x 100 km)
Moteur 90 Multijet
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbaine8,4 8,4 8,4 8,4 8,4 8,4 8,6
Consommation
extra-urbaine6,6 6,6 6,6 6,6 6,6 6,6 6,8
Consommation
mixte7,2 7,3 7,3 7,3 7,2 7,2 7,5
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 197

198
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

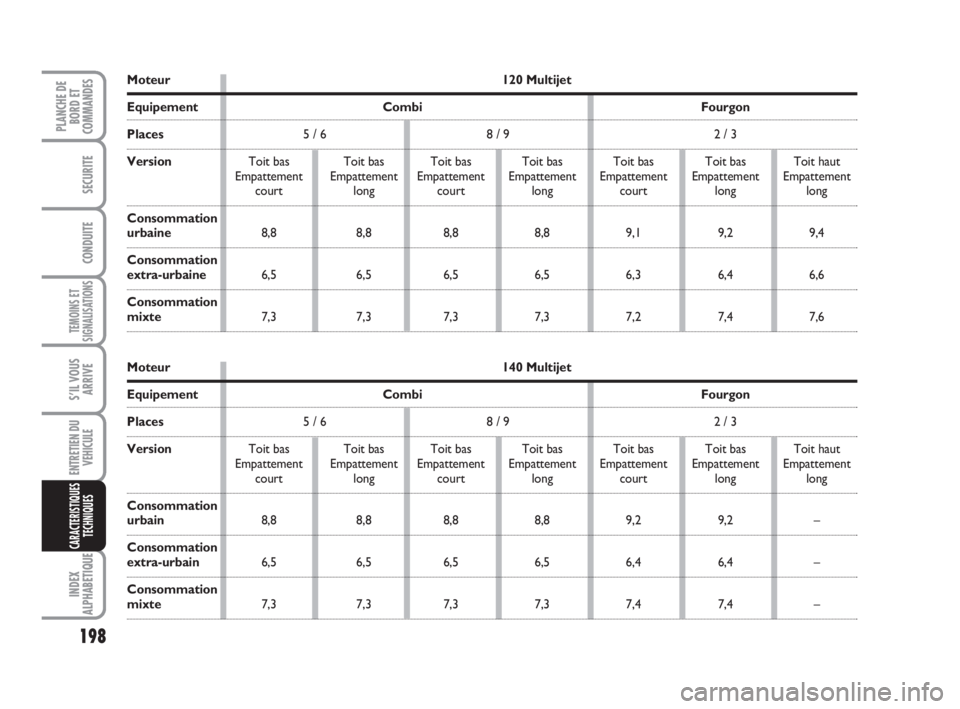

Moteur 120 Multijet
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbaine8,8 8,8 8,8 8,8 9,1 9,2 9,4
Consommation
extra-urbaine6,5 6,5 6,5 6,5 6,3 6,4 6,6
Consommation
mixte7,3 7,3 7,3 7,3 7,2 7,4 7,6
Moteur 140 Multijet
Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
Consommation
urbain8,8 8,8 8,8 8,8 9,2 9,2 –
Consommation
extra-urbain6,5 6,5 6,5 6,5 6,4 6,4 –
Consommation
mixte7,3 7,3 7,3 7,3 7,4 7,4 –
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 198

199
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

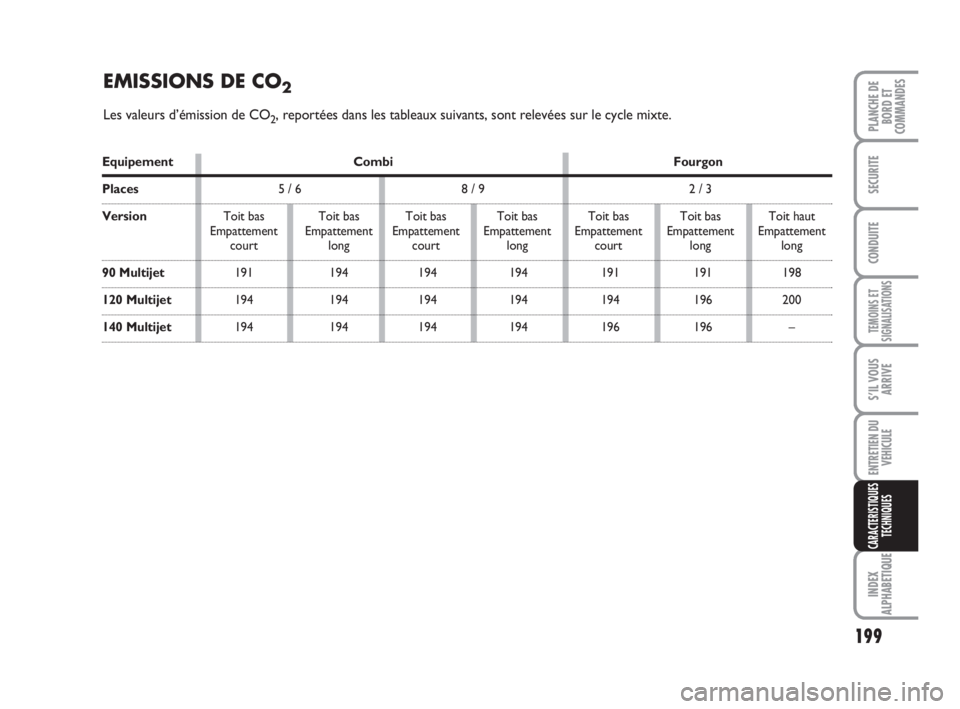

Equipement Combi Fourgon
Places5 / 6 8 / 9 2 / 3
VersionToit bas Toit bas Toit bas Toit bas Toit bas Toit bas Toit haut
Empattement Empattement Empattement Empattement Empattement Empattement Empattement
court long court long court long long
90 Multijet 191 194 194 194 191 191 198
120 Multijet194 194 194 194 194 196 200
140 Multijet 194 194 194 194 196 196 –
EMISSIONS DE CO2
Les valeurs d’émission de CO2, reportées dans les tableaux suivants, sont relevées sur le cycle mixte.
173-199 ScudoG9 F.qxd:173-199 ScudoG9 F 10-12-09 16:57 Page 199
