FIAT SCUDO 2011 Instrukcja obsługi (in Polish)

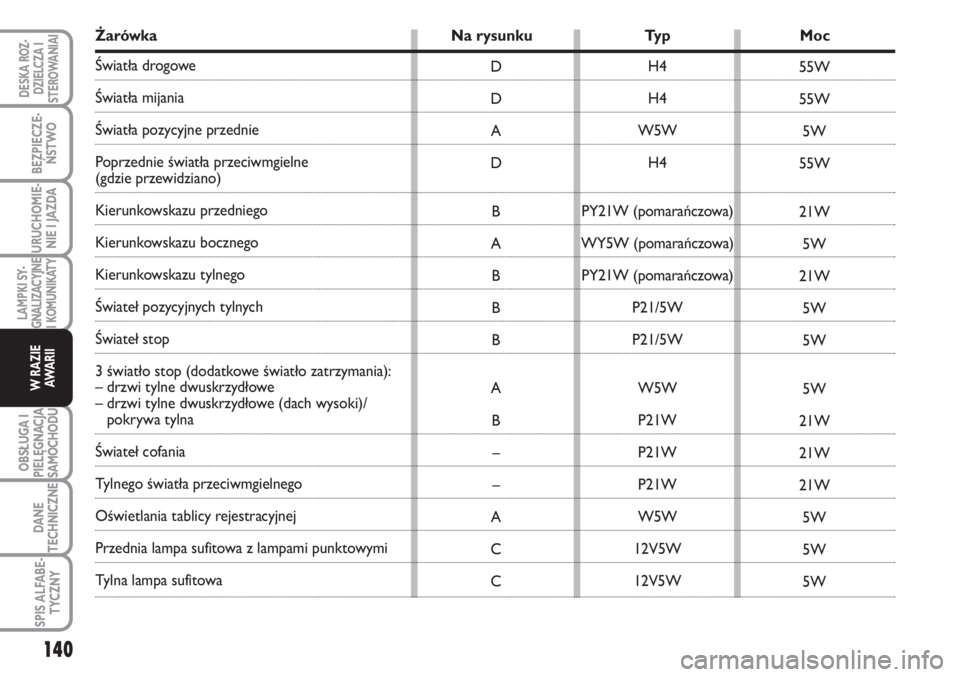

Żarówka Na rysunku Typ Moc
Światła drogowe
Światła mijania
Światła pozycyjne przednie
Poprzednie światła przeciwmgielne
(gdzie przewidziano)
Kierunkowskazu przedniego
Kierunkowskazu bocznego
Kierunkowskazu tylnego
Świateł pozycyjnych tylnych
Świateł stop
3 światło stop (dodatkowe światło zatrzymania):
– drzwi tylne dwuskrzydłowe
– drzwi tylne dwuskrzydłowe (dach wysoki)/
pokrywa tylna
Świateł cofania
Tylnego światła przeciwmgielnego
Oświetlania tablicy rejestracyjnej
Przednia lampa sufitowa z lampami punktowymi
Tylna lampa sufitowaH4
H4
W5W
H4
PY21W (pomarańczowa)
WY5W (pomarańczowa)
PY21W (pomarańczowa)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55W
55W
5W
55W
21W
5W
21W
5W
5W
5W
21W
21W
21W
5W
5W
5W
140
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Odnośnie typu żarówki i jej mocy patrz
rozdział “Wymiana żarówki”.

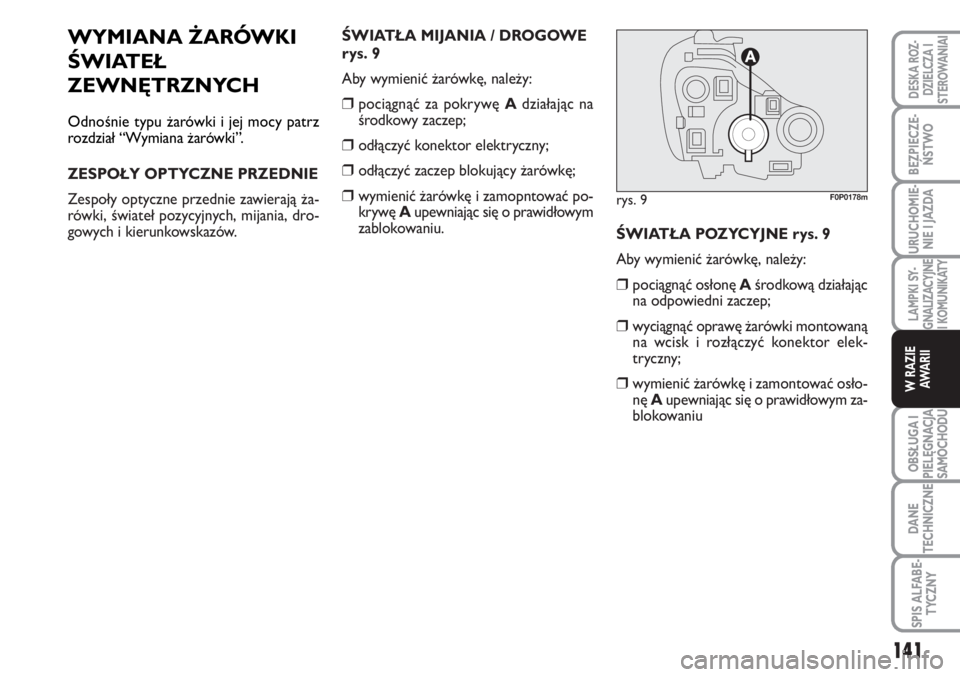

ZESPOŁY OPTYCZNE PRZEDNIE
Zespoły optyczne przednie zawierają ża-
rówki, świateł pozycyjnych, mijania, dro-
gowych i kierunkowskazów.ŚWIATŁA MIJANIA / DROGOWE
rys. 9
Aby wymienić żarówkę, należy:
❒pociągnąć za pokrywę Adziałając na
środkowy zaczep;
❒odłączyć konektor elektryczny;
❒odłączyć zaczep blokujący żarówkę;
❒wymienić żarówkę i zamopntować po-
krywę Aupewniając się o prawidłowym
zablokowaniu.
ŚWIATŁA POZYCYJNE rys. 9
Aby wymienić żarówkę, należy:
❒pociągnąć osłonę Aśrodkową działając
na odpowiedni zaczep;
❒wyciągnąć oprawę żarówki montowaną
na wcisk i rozłączyć konektor elek-
tryczny;
❒wymienić żarówkę i zamontować osło-
nę Aupewniając się o prawidłowym za-
blokowaniu
rys. 9F0P0178m
141
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

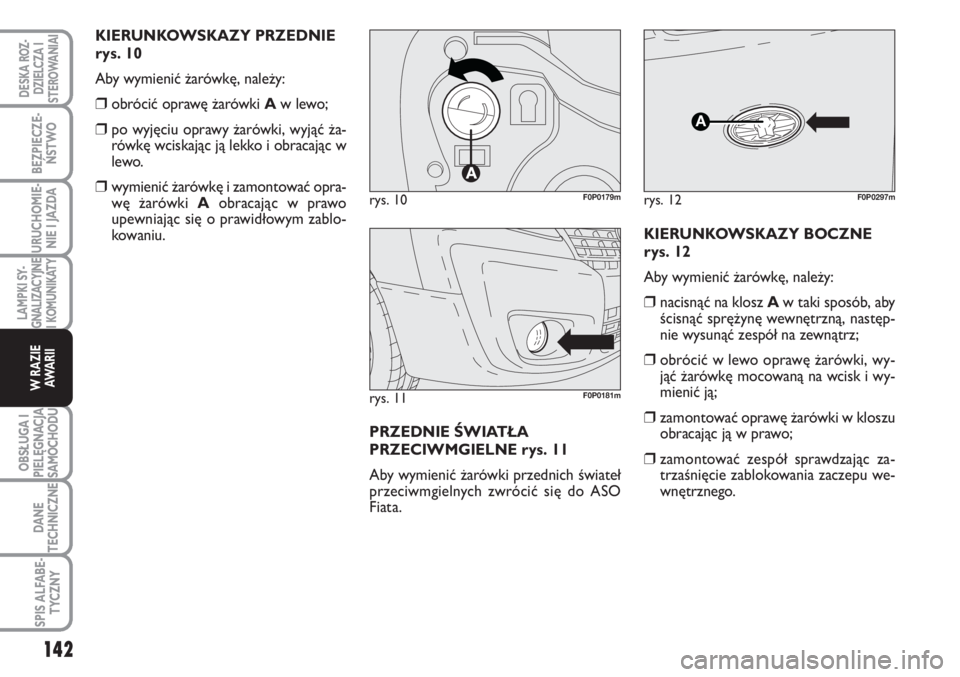

KIERUNKOWSKAZY PRZEDNIE
rys. 10
Aby wymienić żarówkę, należy:
❒obrócić oprawę żarówki Aw lewo;
❒po wyjęciu oprawy żarówki, wyjąć ża-
rówkę wciskając ją lekko i obracając w
lewo.
❒wymienić żarówkę i zamontować opra-
wę żarówki Aobracając w prawo
upewniając się o prawidłowym zablo-
kowaniu.
PRZEDNIE ŚWIATŁA
PRZECIWMGIELNE rys. 11
Aby wymienić żarówki przednich świateł
przeciwmgielnych zwrócić się do ASO
Fiata.KIERUNKOWSKAZY BOCZNE
rys. 12
Aby wymienić żarówkę, należy:
❒nacisnąć na klosz Aw taki sposób, aby
ścisnąć sprężynę wewnętrzną, następ-
nie wysunąć zespół na zewnątrz;
❒obrócić w lewo oprawę żarówki, wy-
jąć żarówkę mocowaną na wcisk i wy-
mienić ją;
❒zamontować oprawę żarówki w kloszu
obracając ją w prawo;
❒zamontować zespół sprawdzając za-
trzaśnięcie zablokowania zaczepu we-
wnętrznego.
rys. 11F0P0181m
rys. 10F0P0179mrys. 12
A
F0P0297m
142
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

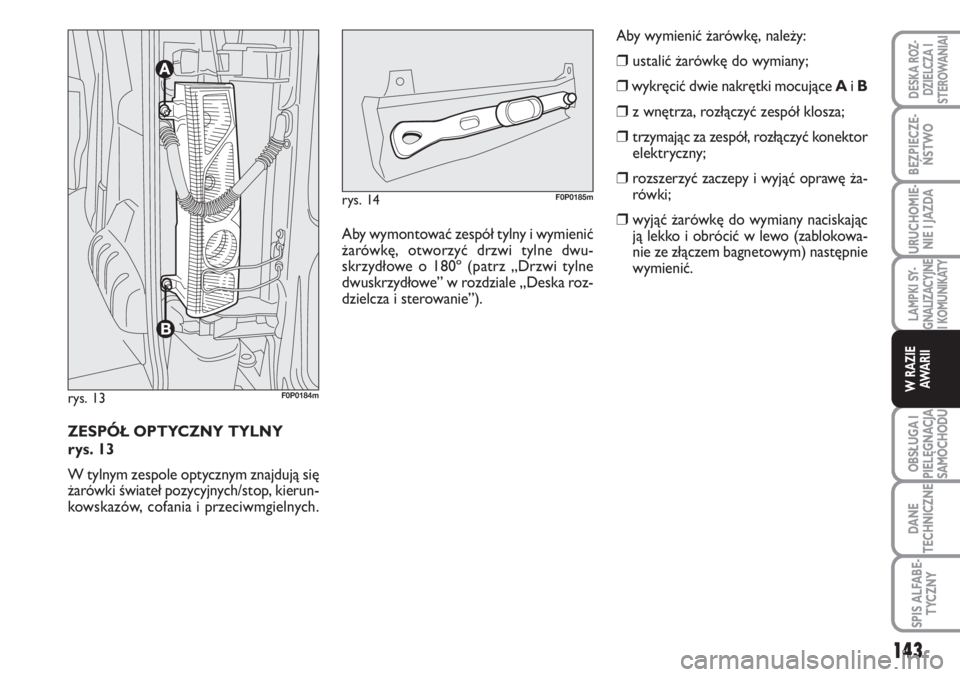

ZESPÓŁ OPTYCZNY TYLNY
rys. 13
W tylnym zespole optycznym znajdują się
żarówki świateł pozycyjnych/stop, kierun-
kowskazów, cofania i przeciwmgielnych.
rys. 13F0P0184m
Aby wymontować zespół tylny i wymienić
żarówkę, otworzyć drzwi tylne dwu-
skrzydłowe o 180º (patrz „Drzwi tylne
dwuskrzydłowe” w rozdziale „Deska roz-
dzielcza i sterowanie”).
rys. 14F0P0185m
Aby wymienić żarówkę, należy:
❒ustalić żarówkę do wymiany;
❒wykręcić dwie nakrętki mocujące Ai B
❒z wnętrza, rozłączyć zespół klosza;
❒trzymając za zespół, rozłączyć konektor
elektryczny;
❒rozszerzyć zaczepy i wyjąć oprawę ża-
rówki;
❒wyjąć żarówkę do wymiany naciskając
ją lekko i obrócić w lewo (zablokowa-
nie ze złączem bagnetowym) następnie
wymienić.
143
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

Wersja z wysokim dachem
❒odkręcić śruby mocujące Akluczem 8;
❒wyjąć oprawę żarówki;
❒wyjąć żarówkę montowaną na wcisk i
wymienić.OŚWIETLENIA TABLICY
REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
Wersja z drzwiami skrzydłowymi
rys. 17
❒działając w wnętrzu samochodu, wy-
montować osłonę wewnętrzną;
❒odłączyć konektor rozchylając odpo-
wiednie zaczepy;
❒wyjąć osłonę z tworzywa
rys. 15
AA
F0P0210m
rys. 16
A
A
F0P0211m
rys. 17F0P0212m
rys. 18F0P0607m

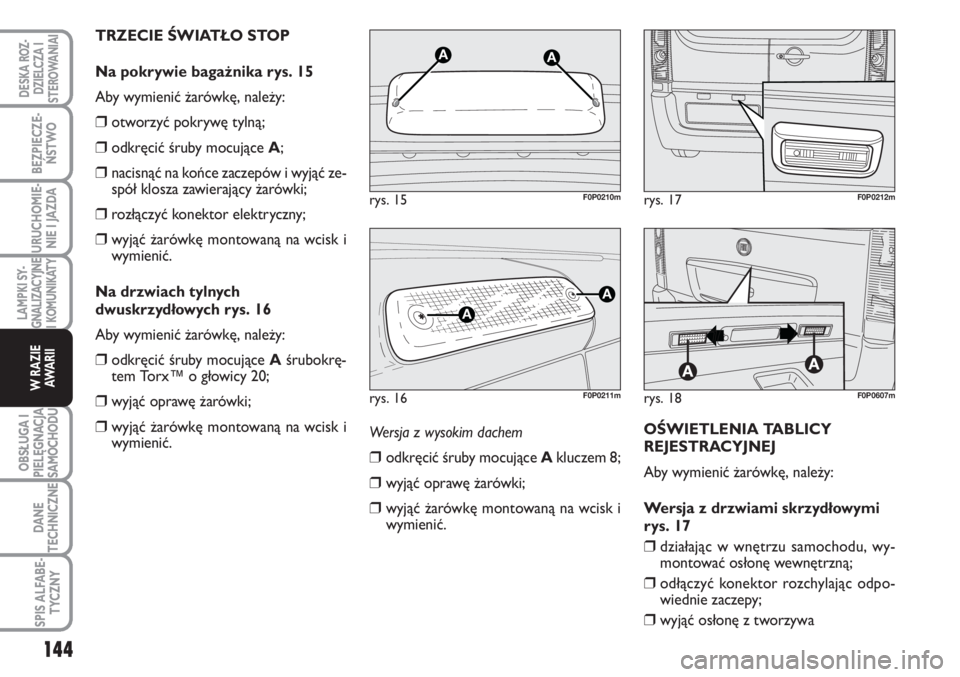

TRZECIE ŚWIATŁO STOP
Na pokrywie bagażnika rys. 15
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę tylną;
❒odkręcić śruby mocujące A;
❒nacisnąć na końce zaczepów i wyjąć ze-
spół klosza zawierający żarówki;
❒rozłączyć konektor elektryczny;
❒wyjąć żarówkę montowaną na wcisk i
wymienić.
Na drzwiach tylnych
dwuskrzydłowych rys. 16
Aby wymienić żarówkę, należy:
❒odkręcić śruby mocujące Aśrubokrę-
tem Torx™ o głowicy 20;
❒wyjąć oprawę żarówki;
❒wyjąć żarówkę montowaną na wcisk i
wymienić.
144
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

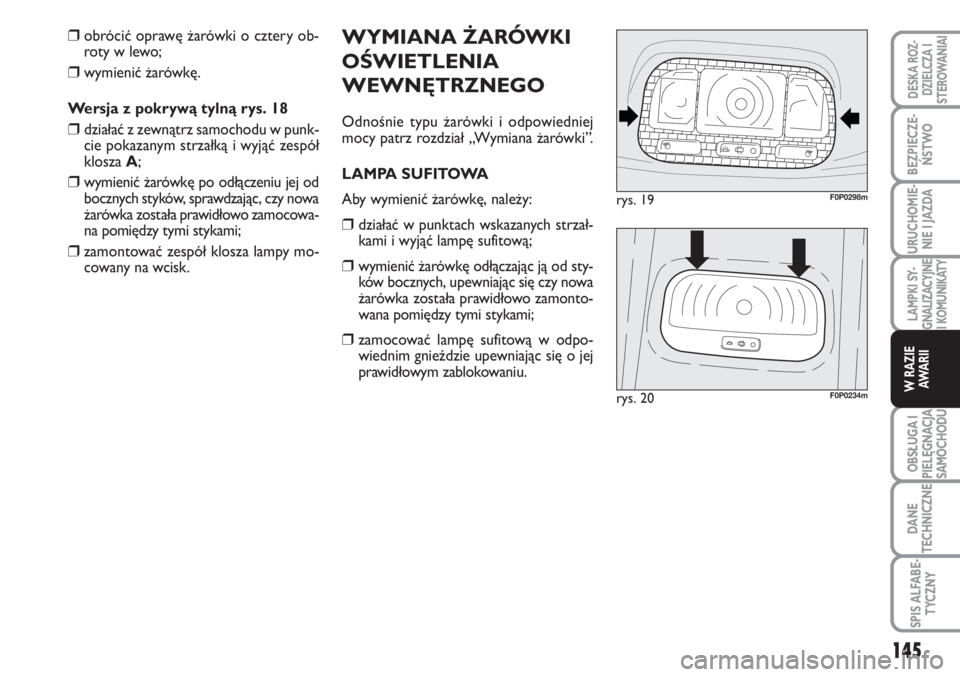

WYMIANA ŻARÓWKI
OŚWIETLENIA
WEWNĘTRZNEGO
Odnośnie typu żarówki i odpowiedniej
mocy patrz rozdział „Wymiana żarówki”.
LAMPA SUFITOWA
Aby wymienić żarówkę, należy:
❒działać w punktach wskazanych strzał-
kami i wyjąć lampę sufitową;
❒wymienić żarówkę odłączając ją od sty-
ków bocznych, upewniając się czy nowa
żarówka została prawidłowo zamonto-
wana pomiędzy tymi stykami;
❒zamocować lampę sufitową w odpo-
wiednim gnieździe upewniając się o jej
prawidłowym zablokowaniu.
rys. 19F0P0298m
rys. 20F0P0234m
❒obrócić oprawę żarówki o cztery ob-
roty w lewo;
❒wymienić żarówkę.
Wersja z pokrywą tylną rys. 18
❒działać z zewnątrz samochodu w punk-
cie pokazanym strzałką i wyjąć zespół
klosza A;
❒wymienić żarówkę po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa
żarówka została prawidłowo zamocowa-
na pomiędzy tymi stykami;
❒zamontować zespół klosza lampy mo-
cowany na wcisk.
145
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

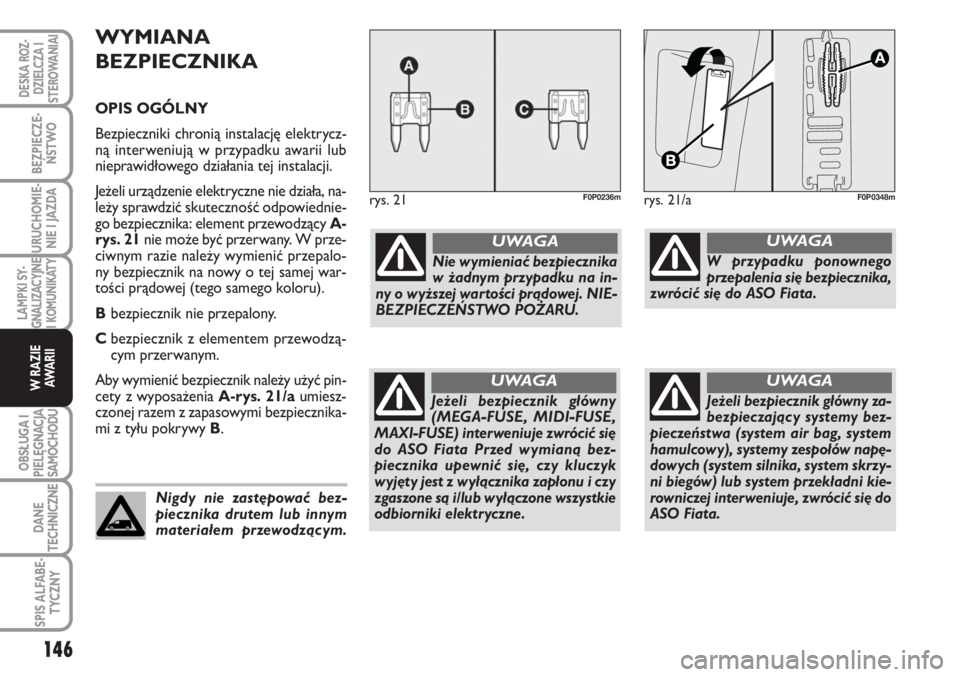

WYMIANA
BEZPIECZNIKA
OPIS OGÓLNY
Bezpieczniki chronią instalację elektrycz-
ną interweniują w przypadku awarii lub
nieprawidłowego działania tej instalacji.
Jeżeli urządzenie elektryczne nie działa, na-
leży sprawdzić skuteczność odpowiednie-
go bezpiecznika: element przewodzący A-
rys. 21nie może być przerwany. W prze-
ciwnym razie należy wymienić przepalo-
ny bezpiecznik na nowy o tej samej war-
tości prądowej (tego samego koloru).
Bbezpiecznik nie przepalony.
Cbezpiecznik z elementem przewodzą-
cym przerwanym.
Aby wymienić bezpiecznik należy użyć pin-
cety z wyposażenia A-rys. 21/a umiesz-
czonej razem z zapasowymi bezpiecznika-
mi z tyłu pokrywy B.
rys. 21F0P0236m
Nie wymieniać bezpiecznika
w żadnym przypadku na in-
ny o wyższej wartości prądowej. NIE-
BEZPIECZEŃSTWO POŻARU.
UWAGA
Nigdy nie zastępować bez-
piecznika drutem lub innym
materiałem przewodzącym.
Jeżeli bezpiecznik główny
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) interweniuje zwrócić się
do ASO Fiata Przed wymianą bez-
piecznika upewnić się, czy kluczyk
wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie
odbiorniki elektryczne.
UWAGA
Jeżeli bezpiecznik główny za-
bezpieczający systemy bez-
pieczeństwa (system air bag, system
hamulcowy), systemy zespołów napę-
dowych (system silnika, system skrzy-
ni biegów) lub system przekładni kie-
rowniczej interweniuje, zwrócić się do
ASO Fiata.
UWAGA
W przypadku ponownego
przepalenia się bezpiecznika,
zwrócić się do ASO Fiata.
UWAGA
rys. 21/aF0P0348m
146
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

rys. 22F0P0299m

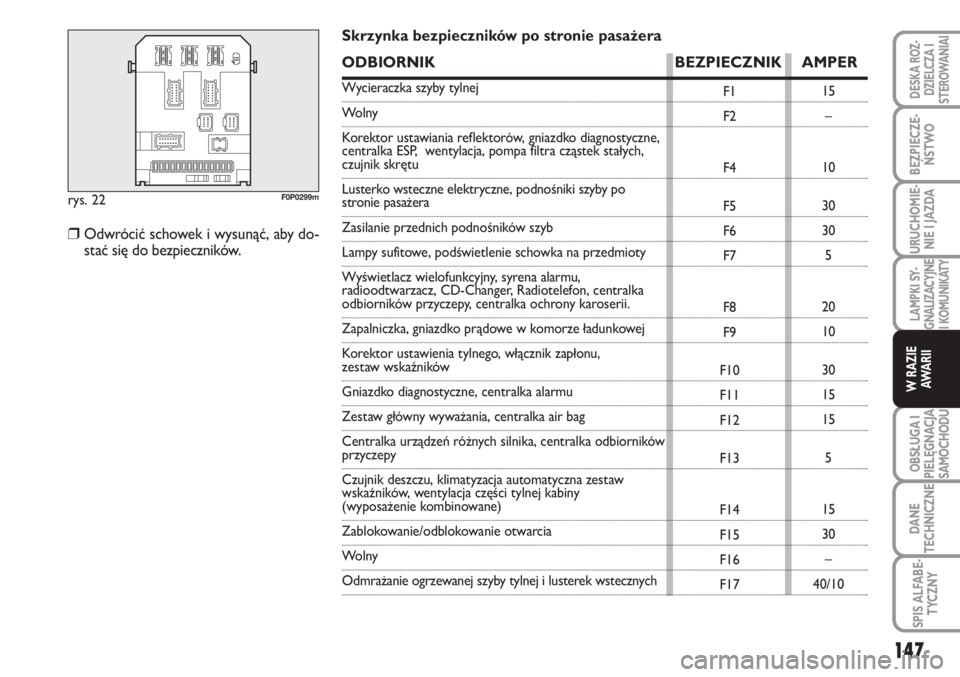

Skrzynka bezpieczników po stronie pasażera
ODBIORNIK BEZPIECZNIK AMPER
Wycieraczka szyby tylnej
Wolny
Korektor ustawiania reflektorów, gniazdko diagnostyczne,
centralka ESP, wentylacja, pompa filtra cząstek stałych,
czujnik skrętu
Lusterko wsteczne elektryczne, podnośniki szyby po
stronie pasażera
Zasilanie przednich podnośników szyb
Lampy sufitowe, podświetlenie schowka na przedmioty
Wyświetlacz wielofunkcyjny, syrena alarmu,
radioodtwarzacz, CD-Changer, Radiotelefon, centralka
odbiorników przyczepy, centralka ochrony karoserii.
Zapalniczka, gniazdko prądowe w komorze ładunkowej
Korektor ustawienia tylnego, włącznik zapłonu,
zestaw wskaźników
Gniazdko diagnostyczne, centralka alarmu
Zestaw główny wyważania, centralka air bag
Centralka urządzeń różnych silnika, centralka odbiorników
przyczepy
Czujnik deszczu, klimatyzacja automatyczna zestaw
wskaźników, wentylacja części tylnej kabiny
(wyposażenie kombinowane)
Zablokowanie/odblokowanie otwarcia
Wolny
Odmrażanie ogrzewanej szyby tylnej i lusterek wstecznych
❒Odwrócić schowek i wysunąć, aby do-
stać się do bezpieczników.
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
147
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

rys. 23F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30

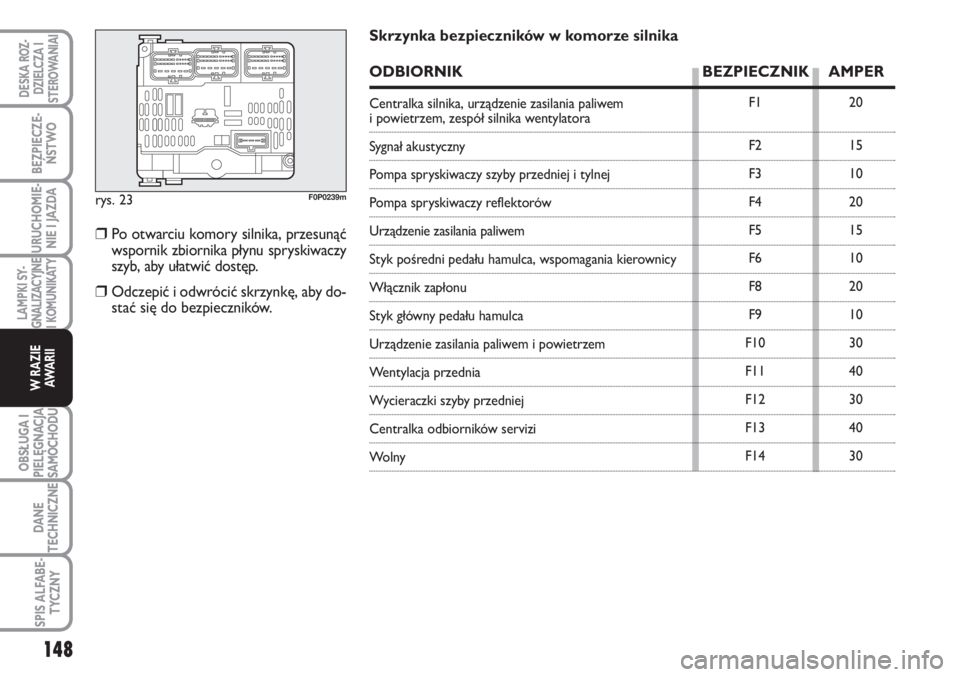

Skrzynka bezpieczników w komorze silnika
ODBIORNIK BEZPIECZNIK AMPER
Centralka silnika, urządzenie zasilania paliwem i powietrzem, zespół silnika wentylatora
Sygnał akustyczny
Pompa spryskiwaczy szyby przedniej i tylnej
Pompa spryskiwaczy reflektorów
Urządzenie zasilania paliwem
Styk pośredni pedału hamulca, wspomagania kierownicy
Włącznik zapłonu
Styk główny pedału hamulca
Urządzenie zasilania paliwem i powietrzem
Wentylacja przednia
Wycieraczki szyby przedniej
Centralka odbiorników servizi
Wolny
❒Po otwarciu komory silnika, przesunąć
wspornik zbiornika płynu spryskiwaczy
szyb, aby ułatwić dostęp.
❒Odczepić i odwrócić skrzynkę, aby do-
stać się do bezpieczników.
148
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

rys. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Skrzynka bezpieczników w kabinie (na akumulatorze)
ODBIORNIK BEZPIECZNIK AMPER
Siedzenia ogrzewane
Gniazdko prądowe 12V trzeciego rzędu siedzeń
(wyposażenie kombinowane)
Centralka odbiorników przyczepy i (gdzie przewidziano)
centralka ochrony nadwozia
Wolny
Zamki drzwi skrzydłowych
Zamki drzwi skrzydłowych
Wycieraczka drzwi skrzydłowych
Wentylacja części tylnej kabiny
(wyposażenia kombinowane)
Ogrzewane lusterka wsteczne
❒Odłączyć pokrywę z akumulatora.
❒Odłączyć zacisk z akumulatora czer-
wony (+).
Po każdej interwencji, zamknąć do-
kładnie pokrywę.
149
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
