FIAT SCUDO 2011 Instrukcja obsługi (in Polish)

rys. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40

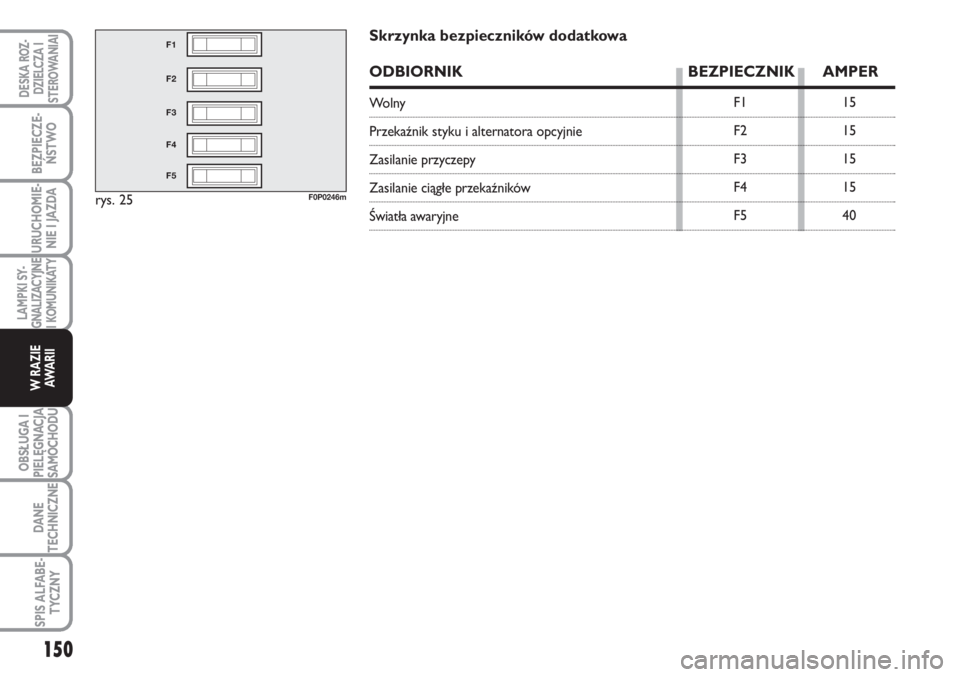

Skrzynka bezpieczników dodatkowa
ODBIORNIK BEZPIECZNIK AMPER
Wolny
Przekaźnik styku i alternatora opcyjnie
Zasilanie przyczepy
Zasilanie ciągłe przekaźników
Światła awaryjne
150
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

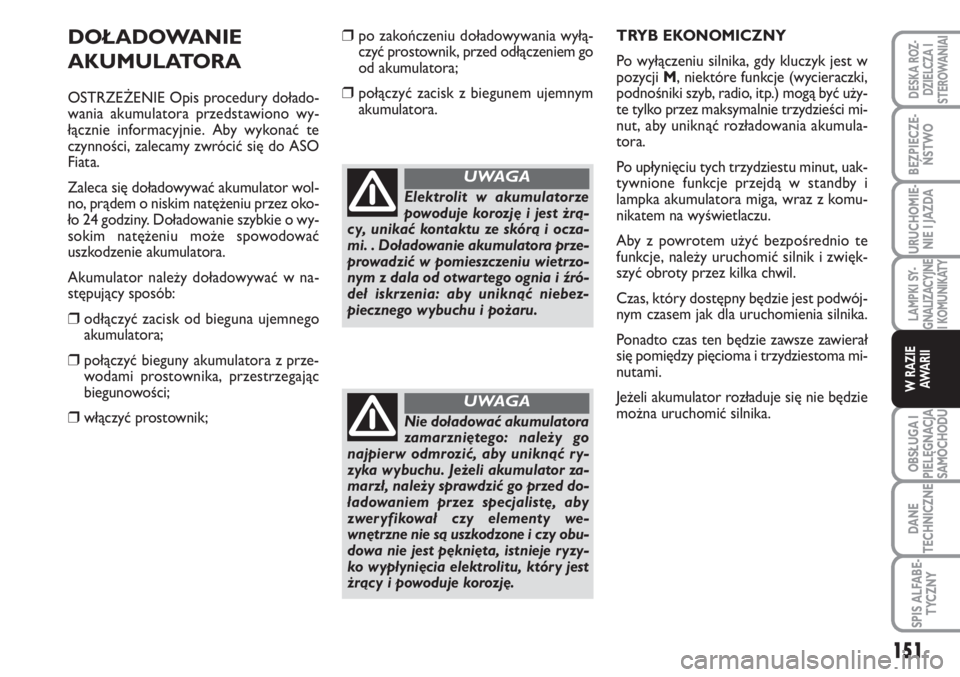

DOŁADOWANIE
AKUMULATORA
OSTRZEŻENIE Opis procedury dołado-
wania akumulatora przedstawiono wy-
łącznie informacyjnie. Aby wykonać te
czynności, zalecamy zwrócić się do ASO
Fiata.
Zaleca się doładowywać akumulator wol-
no, prądem o niskim natężeniu przez oko-
ło 24 godziny. Doładowanie szybkie o wy-
sokim natężeniu może spowodować
uszkodzenie akumulatora.
Akumulator należy doładowywać w na-
stępujący sposób:
❒odłączyć zacisk od bieguna ujemnego
akumulatora;
❒połączyć bieguny akumulatora z prze-
wodami prostownika, przestrzegając
biegunowości;
❒włączyć prostownik;
Elektrolit w akumulatorze
powoduje korozję i jest żrą-
cy, unikać kontaktu ze skórą i ocza-
mi. . Doładowanie akumulatora prze-
prowadzić w pomieszczeniu wietrzo-
nym z dala od otwartego ognia i źró-
deł iskrzenia: aby uniknąć niebez-
piecznego wybuchu i pożaru.
UWAGA
❒po zakończeniu doładowywania wyłą-
czyć prostownik, przed odłączeniem go
od akumulatora;
❒połączyć zacisk z biegunem ujemnym
akumulatora.
Nie doładować akumulatora
zamarzniętego: należy go
najpierw odmrozić, aby uniknąć ry-
zyka wybuchu. Jeżeli akumulator za-
marzł, należy sprawdzić go przed do-
ładowaniem przez specjalistę, aby
zweryfikował czy elementy we-
wnętrzne nie są uszkodzone i czy obu-
dowa nie jest pęknięta, istnieje ryzy-
ko wypłynięcia elektrolitu, który jest
żrący i powoduje korozję.
UWAGA
TRYB EKONOMICZNY
Po wyłączeniu silnika, gdy kluczyk jest w
pozycji M, niektóre funkcje (wycieraczki,
podnośniki szyb, radio, itp.) mogą być uży-
te tylko przez maksymalnie trzydzieści mi-
nut, aby uniknąć rozładowania akumula-
tora.
Po upłynięciu tych trzydziestu minut, uak-
tywnione funkcje przejdą w standby i
lampka akumulatora miga, wraz z komu-
nikatem na wyświetlaczu.
Aby z powrotem użyć bezpośrednio te
funkcje, należy uruchomić silnik i zwięk-
szyć obroty przez kilka chwil.
Czas, który dostępny będzie jest podwój-
nym czasem jak dla uruchomienia silnika.
Ponadto czas ten będzie zawsze zawierał
się pomiędzy pięcioma i trzydziestoma mi-
nutami.
Jeżeli akumulator rozładuje się nie będzie
można uruchomić silnika.
151
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

rys. 26
A
F0P0243m
Podczas holowania samocho-
du nie uruchamiać silnika.
UWAGA
Przed wkręceniem uchwytu
oczyścić dokładnie odpo-
wiednie gwintowane gniazdo. Przed
holowaniem samochodu sprawdzić
ponadto, czy uchwyt wkręcony jest do
oporu w odpowiednie gniazdo.
UWAGA
Przed holowaniem wyłączyć
blokadę sprzęgła (patrz “Wy-
łącznik zapłonu” w rozdziale “Deska
rozdzielcza i sterowanie”). Podczas ho-
lowania przypomina się, że nie działa
wspomaganie hamulców i wspomaga-
nie kierownicy, konieczne jest użycie
większej siły na pedał i aby skręcić ko-
nieczna jest większa siła na kierowni-
cę. Nie używać linek elastycznych do
holowania samochodu, aby uniknąć
szarpnięć. Podczas przygotowania do
holowania sprawdzić, czy mocowanie
połączeń samochodów nie spowoduje
uszkodzeń stykających się elementów.
Holując samochód, przestrzegać obo-
wiązujących przepisów ruchu drogo-
wego dotyczących zarówno urządzeń
stosowanych do holowania jak i za-
chowania się na drodze.
UWAGA
rys. 27F0P0608m

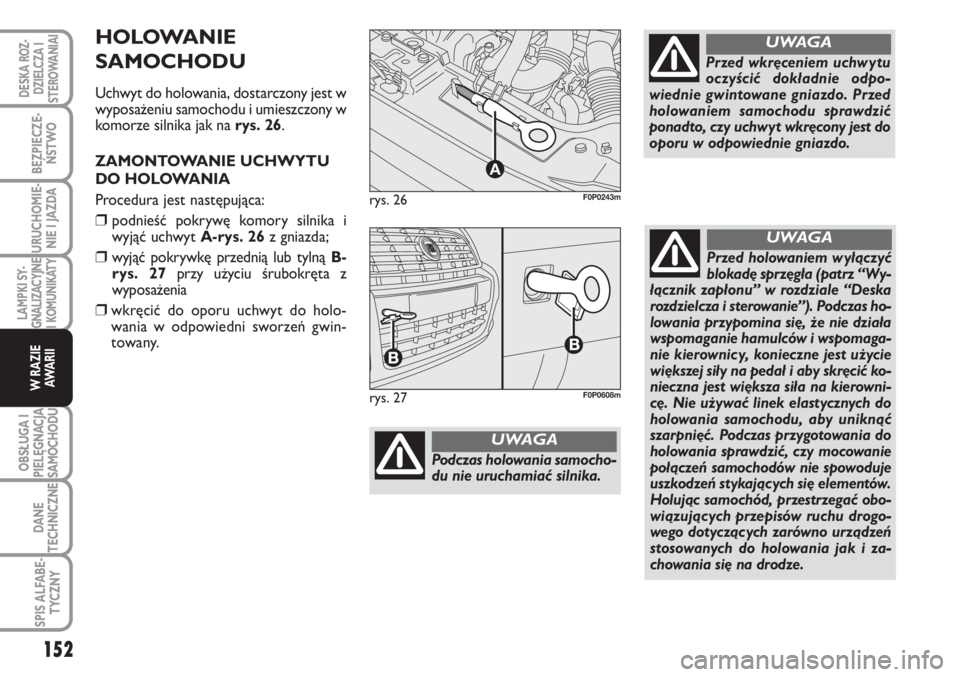

HOLOWANIE
SAMOCHODU
Uchwyt do holowania, dostarczony jest w
wyposażeniu samochodu i umieszczony w
komorze silnika jak na rys. 26.
ZAMONTOWANIE UCHWYTU
DO HOLOWANIA
Procedura jest następująca:
❒podnieść pokrywę komory silnika i
wyjąć uchwyt A-rys. 26z gniazda;
❒wyjąć pokrywkę przednią lub tylną B-
rys. 27przy użyciu śrubokręta z
wyposażenia
❒wkręcić do oporu uchwyt do holo-
wania w odpowiedni sworzeń gwin-
towany.
152
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I

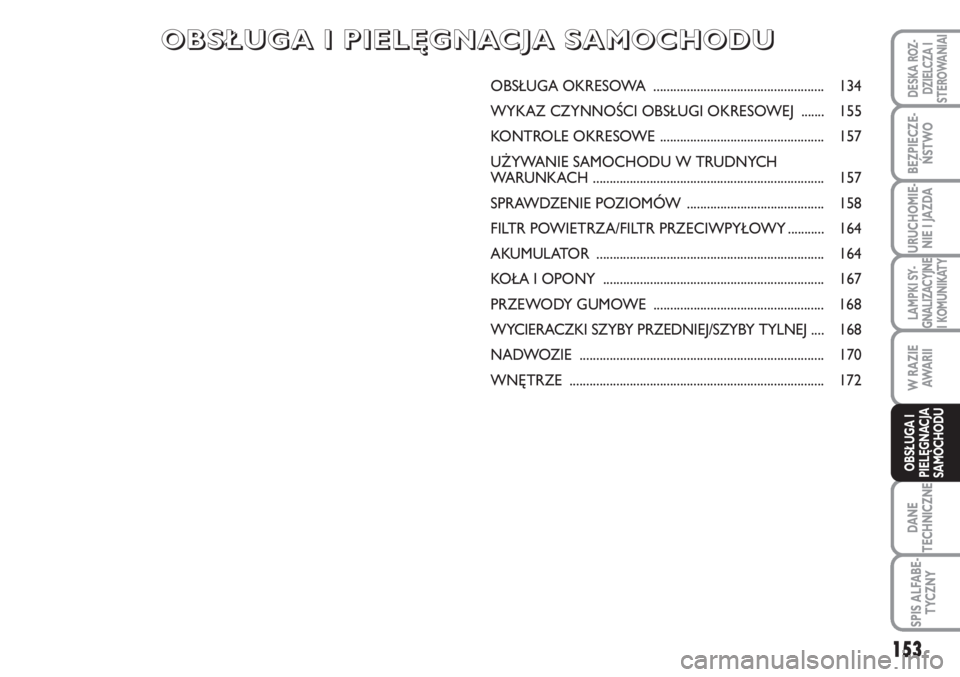

OBSŁUGA OKRESOWA ................................................... 134
WYKAZ CZYNNOŚCI OBSŁUGI OKRESOWEJ ....... 155
KONTROLE OKRESOWE ................................................. 157
UŻYWANIE SAMOCHODU W TRUDNYCH
WARUNKACH ..................................................................... 157

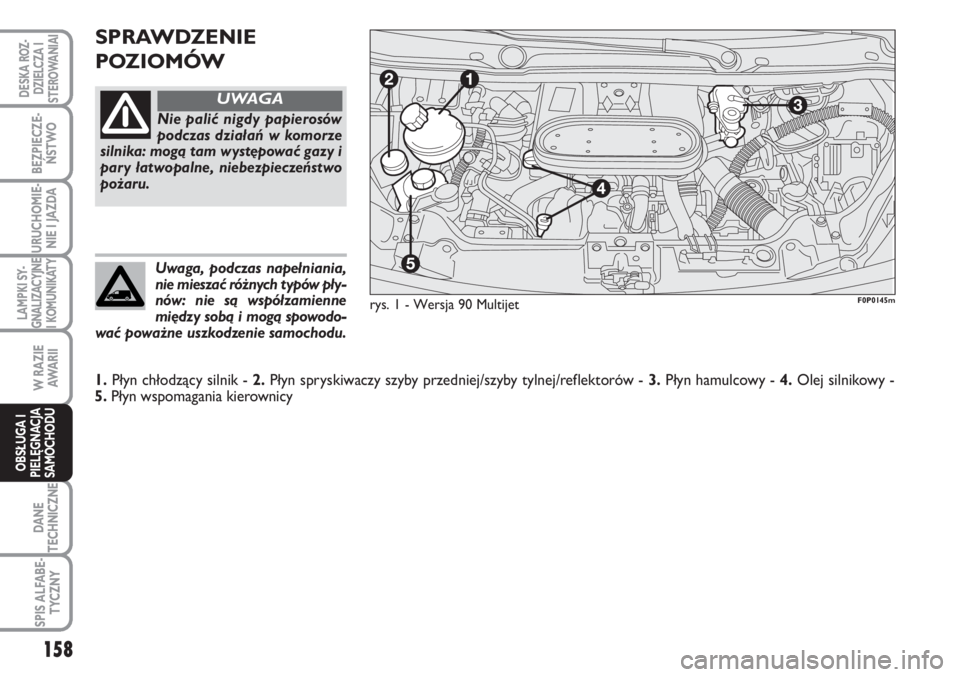

SPRAWDZENIE POZIOMÓW......................................... 158
FILTR POWIETRZA/FILTR PRZECIWPYŁOWY ........... 164
AKUMULATOR .................................................................... 164
KOŁA I OPONY .................................................................. 167
PRZEWODY GUMOWE ................................................... 168
WYCIERACZKI SZYBY PRZEDNIEJ/SZYBY TYLNEJ .... 168
NADWOZIE......................................................................... 170
WNĘTRZE............................................................................ 172
O O
B B
S S
Ł Ł
U U
G G
A A

I I

P P
I I
E E
L L
Ę Ę
G G
N N
A A
C C
J J
A A

S S
A A
M M
O O
C C
H H
O O
D D
U U
153
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

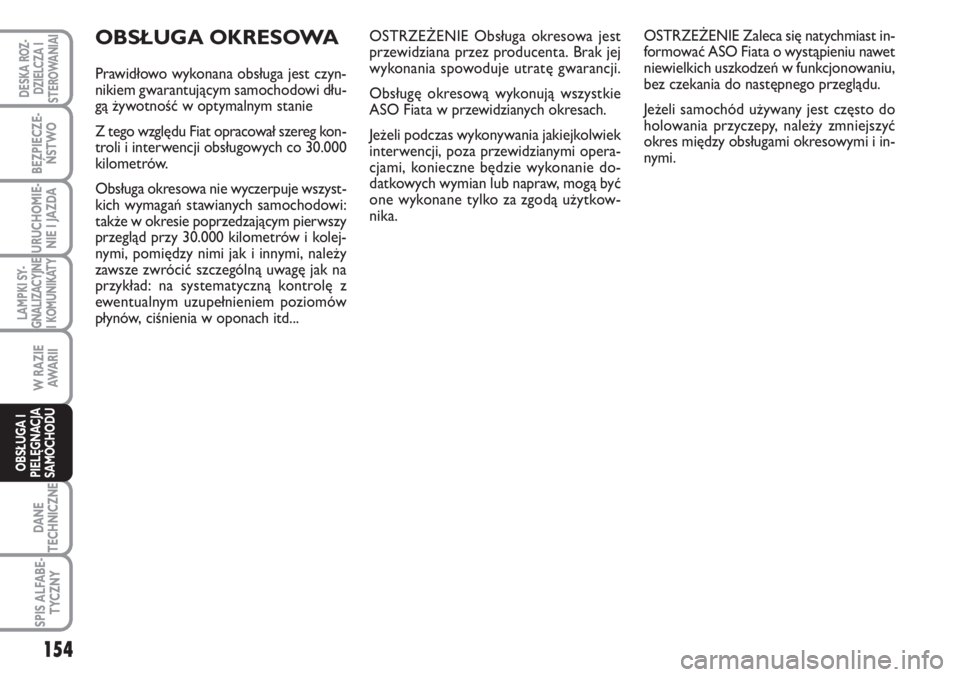

OSTRZEŻENIE Obsługa okresowa jest
przewidziana przez producenta. Brak jej
wykonania spowoduje utratę gwarancji.
Obsługę okresową wykonują wszystkie
ASO Fiata w przewidzianych okresach.
Jeżeli podczas wykonywania jakiejkolwiek
interwencji, poza przewidzianymi opera-
cjami, konieczne będzie wykonanie do-
datkowych wymian lub napraw, mogą być
one wykonane tylko za zgodą użytkow-
nika.OSTRZEŻENIE Zaleca się natychmiast in-
formować ASO Fiata o wystąpieniu nawet
niewielkich uszkodzeń w funkcjonowaniu,
bez czekania do następnego przeglądu.
Jeżeli samochód używany jest często do
holowania przyczepy, należy zmniejszyć
okres między obsługami okresowymi i in-
nymi.OBSŁUGA OKRESOWA
Prawidłowo wykonana obsługa jest czyn-
nikiem gwarantującym samochodowi dłu-
gą żywotność w optymalnym stanie
Z tego względu Fiat opracował szereg kon-
troli i interwencji obsługowych co 30.000
kilometrów.
Obsługa okresowa nie wyczerpuje wszyst-
kich wymagań stawianych samochodowi:
także w okresie poprzedzającym pierwszy
przegląd przy 30.000 kilometrów i kolej-
nymi, pomiędzy nimi jak i innymi, należy
zawsze zwrócić szczególną uwagę jak na
przykład: na systematyczną kontrolę z
ewentualnym uzupełnieniem poziomów
płynów, ciśnienia w oponach itd...
154
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

30 60 90 120 150 180
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●● ●
●●●●● ●
●●
●●●●● ●
●●●●● ●
●●●●● ●

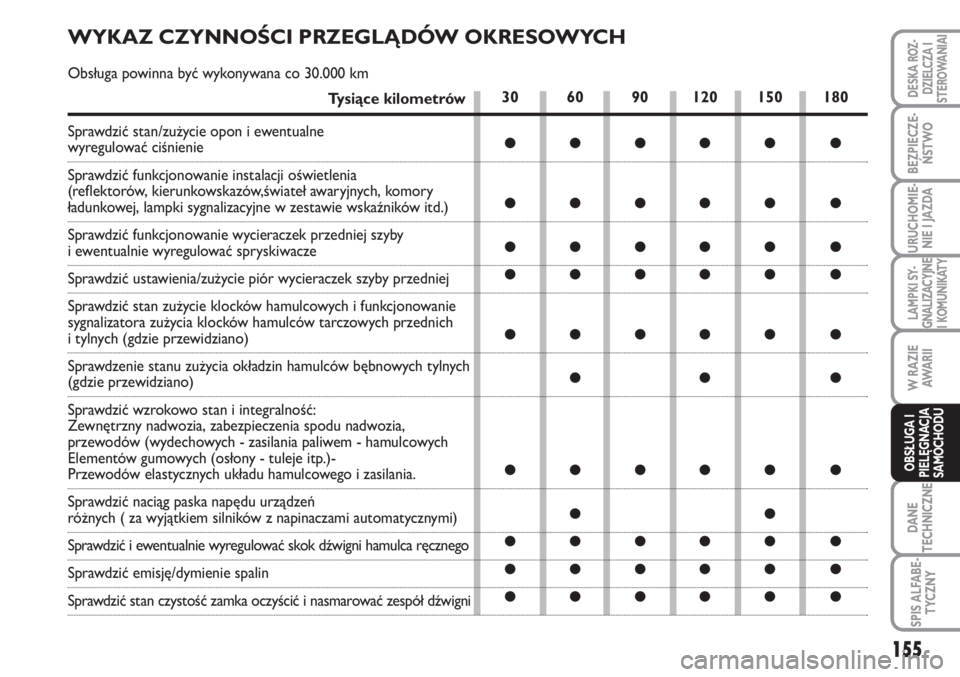

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH
Obsługa powinna być wykonywana co 30.000 km
Tysiące kilometrów
Sprawdzić stan/zużycie opon i ewentualne
wyregulować ciśnienie
Sprawdzić funkcjonowanie instalacji oświetlenia
(reflektorów, kierunkowskazów,świateł awaryjnych, komory
ładunkowej, lampki sygnalizacyjne w zestawie wskaźników itd.)
Sprawdzić funkcjonowanie wycieraczek przedniej szyby
i ewentualnie wyregulować spryskiwacze
Sprawdzić ustawienia/zużycie piór wycieraczek szyby przedniej
Sprawdzić stan zużycie klocków hamulcowych i funkcjonowanie
sygnalizatora zużycia klocków hamulców tarczowych przednich
i tylnych (gdzie przewidziano)
Sprawdzenie stanu zużycia okładzin hamulców bębnowych tylnych
(gdzie przewidziano)
Sprawdzić wzrokowo stan i integralność:
Zewnętrzny nadwozia, zabezpieczenia spodu nadwozia,
przewodów (wydechowych - zasilania paliwem - hamulcowych
Elementów gumowych (osłony - tuleje itp.)-
Przewodów elastycznych układu hamulcowego i zasilania.
Sprawdzić naciąg paska napędu urządzeń
różnych ( za wyjątkiem silników z napinaczami automatycznymi)
Sprawdzić i ewentualnie wyregulować skok dźwigni hamulca ręcznego
Sprawdzić emisję/dymienie spalin
Sprawdzić stan czystość zamka oczyścić i nasmarować zespół dźwigni
155
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

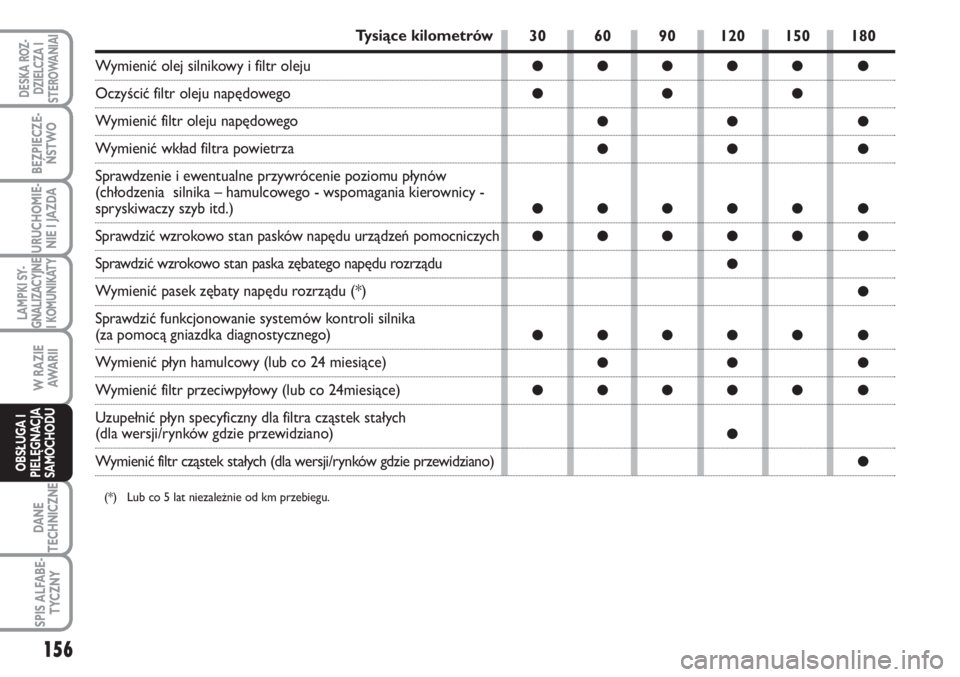

30 60 90 120 150 180
●●●●● ●
●●●
●● ●
●● ●
●●●●● ●
●●●●● ●
●
●
●●●●● ●
●● ●
●●●●● ●
●
●
Tysiące kilometrów
Wymienić olej silnikowy i filtr oleju
Oczyścić filtr oleju napędowego
Wymienić filtr oleju napędowego
Wymienić wkład filtra powietrza
Sprawdzenie i ewentualne przywrócenie poziomu płynów
(chłodzenia silnika – hamulcowego - wspomagania kierownicy -
spryskiwaczy szyb itd.)
Sprawdzić wzrokowo stan pasków napędu urządzeń pomocniczych
Sprawdzić wzrokowo stan paska zębatego napędu rozrządu
Wymienić pasek zębaty napędu rozrządu (*)
Sprawdzić funkcjonowanie systemów kontroli silnika
(za pomocą gniazdka diagnostycznego)
Wymienić płyn hamulcowy (lub co 24 miesiące)
Wymienić filtr przeciwpyłowy (lub co 24miesiące)
Uzupełnić płyn specyficzny dla filtra cząstek stałych
(dla wersji/rynków gdzie przewidziano)
Wymienić filtr cząstek stałych (dla wersji/rynków gdzie przewidziano)
(*) Lub co 5 lat niezależnie od km przebiegu.
156
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

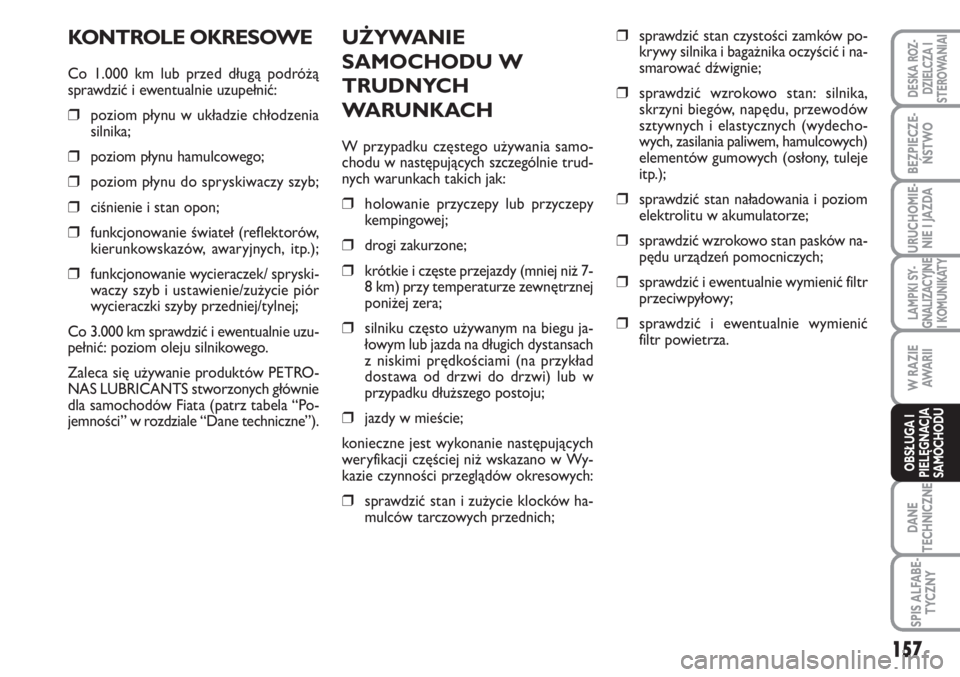

UŻYWANIE
SAMOCHODU W
TRUDNYCH
WA R U N K AC H
W przypadku częstego używania samo-
chodu w następujących szczególnie trud-
nych warunkach takich jak:
❒holowanie przyczepy lub przyczepy
kempingowej;
❒drogi zakurzone;
❒krótkie i częste przejazdy (mniej niż 7-
8 km) przy temperaturze zewnętrznej
poniżej zera;
❒silniku często używanym na biegu ja-
łowym lub jazda na długich dystansach
z niskimi prędkościami (na przykład
dostawa od drzwi do drzwi) lub w
przypadku dłuższego postoju;
❒jazdy w mieście;
konieczne jest wykonanie następujących
weryfikacji częściej niż wskazano w Wy-
kazie czynności przeglądów okresowych:
❒sprawdzić stan i zużycie klocków ha-
mulców tarczowych przednich;
❒sprawdzić stan czystości zamków po-
krywy silnika i bagażnika oczyścić i na-
smarować dźwignie;
❒sprawdzić wzrokowo stan: silnika,
skrzyni biegów, napędu, przewodów
sztywnych i elastycznych (wydecho-
wych, zasilania paliwem, hamulcowych)
elementów gumowych (osłony, tuleje
itp.);
❒sprawdzić stan naładowania i poziom
elektrolitu w akumulatorze;
❒sprawdzić wzrokowo stan pasków na-
pędu urządzeń pomocniczych;
❒sprawdzić i ewentualnie wymienić filtr
przeciwpyłowy;
❒sprawdzić i ewentualnie wymienić
filtr powietrza.
KONTROLE OKRESOWE
Co 1.000 km lub przed długą podróżą
sprawdzić i ewentualnie uzupełnić:
❒poziom płynu w układzie chłodzenia
silnika;
❒poziom płynu hamulcowego;
❒poziom płynu do spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒funkcjonowanie świateł (reflektorów,
kierunkowskazów, awaryjnych, itp.);
❒funkcjonowanie wycieraczek/ spryski-
waczy szyb i ustawienie/zużycie piór
wycieraczki szyby przedniej/tylnej;
Co 3.000 km sprawdzić i ewentualnie uzu-
pełnić: poziom oleju silnikowego.
Zaleca się używanie produktów PETRO-
NAS LUBRICANTS stworzonych głównie
dla samochodów Fiata (patrz tabela “Po-
jemności” w rozdziale “Dane techniczne”).
157
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

SPRAWDZENIE
POZIOMÓW
rys. 1 - Wersja 90 Multijet
Nie palić nigdy papierosów
podczas działań w komorze
silnika: mogą tam występować gazy i
pary łatwopalne, niebezpieczeństwo
pożaru.
UWAGA
Uwaga, podczas napełniania,
nie mieszać różnych typów pły-
nów: nie są współzamienne
między sobą i mogą spowodo-
wać poważne uszkodzenie samochodu.
F0P0145m
1.Płyn chłodzący silnik - 2.Płyn spryskiwaczy szyby przedniej/szyby tylnej/reflektorów - 3.Płyn hamulcowy - 4.Olej silnikowy -
5.Płyn wspomagania kierownicy
158
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

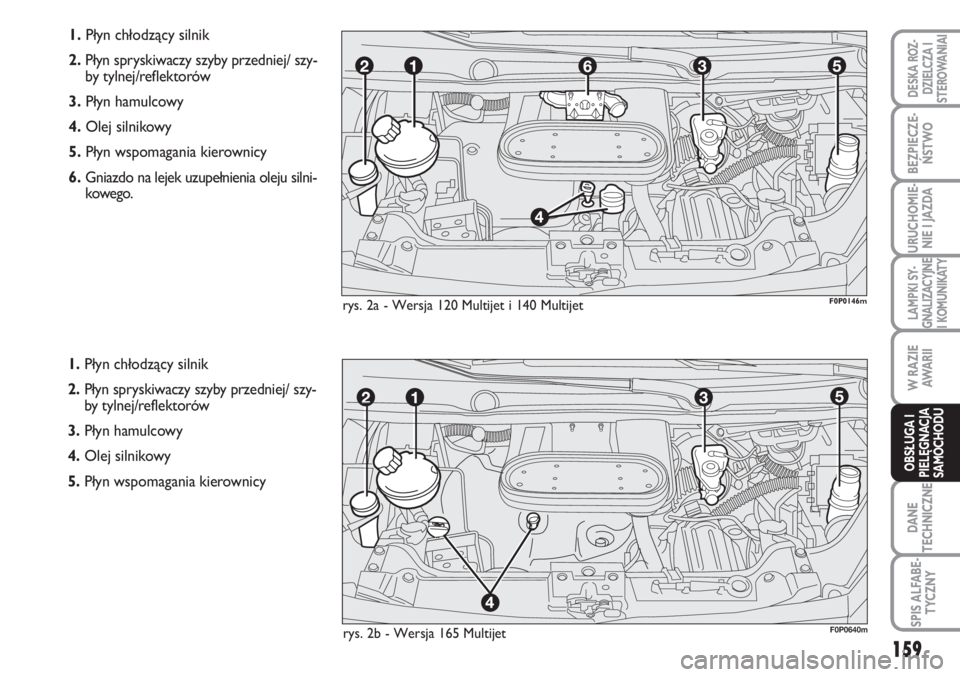

1.Płyn chłodzący silnik
2.Płyn spryskiwaczy szyby przedniej/ szy-
by tylnej/reflektorów
3.Płyn hamulcowy
4.Olej silnikowy
5.Płyn wspomagania kierownicy
6.Gniazdo na lejek uzupełnienia oleju silni-
kowego.
F0P0146mrys. 2a - Wersja 120 Multijet i 140 Multijet
159
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
F0P0640mrys. 2b - Wersja 165 Multijet
1.Płyn chłodzący silnik
2.Płyn spryskiwaczy szyby przedniej/ szy-
by tylnej/reflektorów
3.Płyn hamulcowy
4.Olej silnikowy
5.Płyn wspomagania kierownicy
