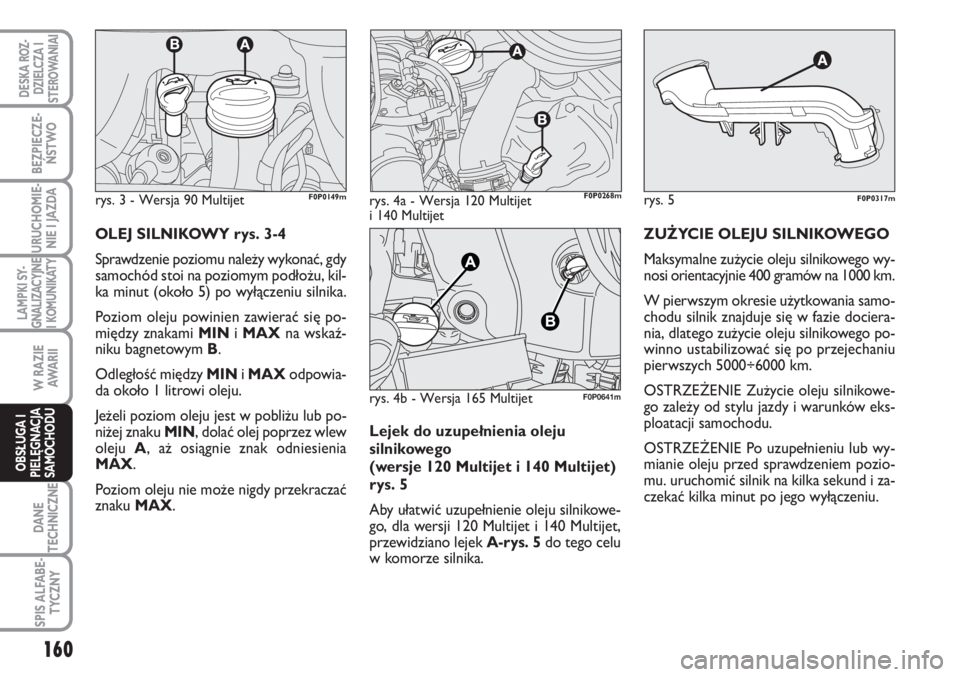

FIAT SCUDO 2011 Instrukcja obsługi (in Polish)

Lejek do uzupełnienia oleju
silnikowego
(wersje 120 Multijet i 140 Multijet)
rys. 5
Aby ułatwić uzupełnienie oleju silnikowe-
go, dla wersji 120 Multijet i 140 Multijet,
przewidziano lejek A-rys. 5do tego celu
w komorze silnika.ZUŻYCIE OLEJU SILNIKOWEGO
Maksymalne zużycie oleju silnikowego wy-
nosi orientacyjnie 400 gramów na 1000 km.
W pierwszym okresie użytkowania samo-
chodu silnik znajduje się w fazie dociera-
nia, dlatego zużycie oleju silnikowego po-
winno ustabilizować się po przejechaniu
pierwszych 5000÷6000 km.
OSTRZEŻENIE Zużycie oleju silnikowe-
go zależy od stylu jazdy i warunków eks-
ploatacji samochodu.
OSTRZEŻENIE Po uzupełnieniu lub wy-
mianie oleju przed sprawdzeniem pozio-
mu. uruchomić silnik na kilka sekund i za-
czekać kilka minut po jego wyłączeniu. OLEJ SILNIKOWY rys. 3-4
Sprawdzenie poziomu należy wykonać, gdy
samochód stoi na poziomym podłożu, kil-
ka minut (około 5) po wyłączeniu silnika.
Poziom oleju powinien zawierać się po-
między znakami MINi MAXna wskaź-
niku bagnetowym B.
Odległość między MINi MAXodpowia-
da około 1 litrowi oleju.
Jeżeli poziom oleju jest w pobliżu lub po-
niżej znaku MIN, dolać olej poprzez wlew
oleju A, aż osiągnie znak odniesienia
MAX.
Poziom oleju nie może nigdy przekraczać
znaku MAX.
rys. 3 - Wersja 90 MultijetF0P0149mF0P0268mrys. 4a - Wersja 120 Multijet
i 140 Multijetrys. 5F0P0317m
160
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
rys. 4b - Wersja 165 MultijetF0P0641m

Przy gorącym silniku, zacho-
wać szczególną ostrożność w
komorze silnika: niebezpieczeństwo
oparzeń. Pamiętać, że przy gorącym
silniku elektrowentylator może się na-
gle włączyć: niebezpieczeństwo obra-
żeń. Uważać na szaliki, krawaty i zwi-
sające ubranie: mogą zostać wcią-
gnięte przez elementy silnika będące
w ruchu.
UWAGA

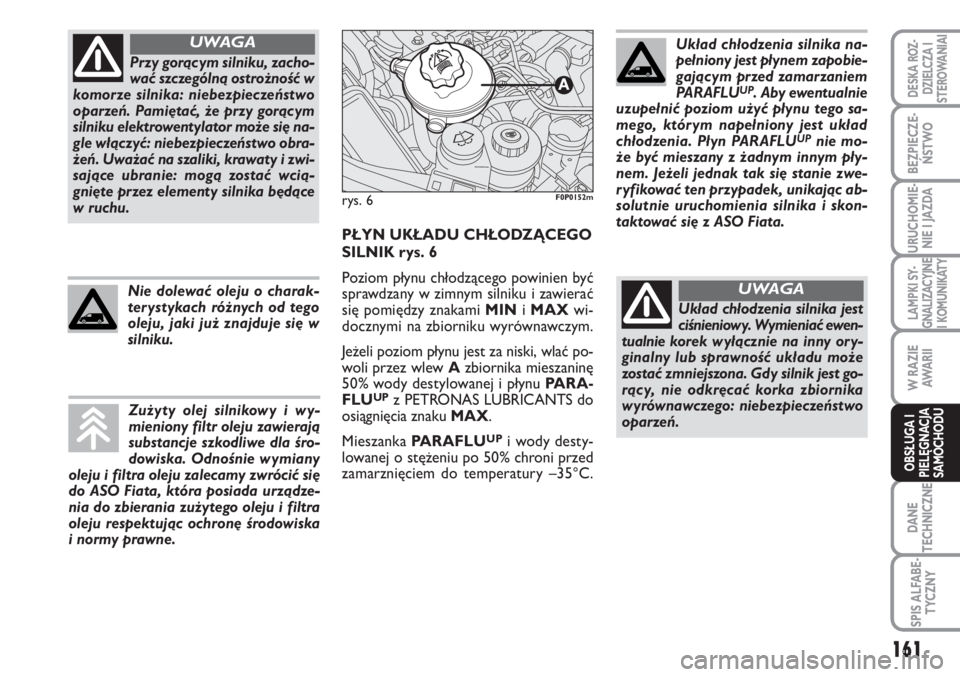

PŁYN UKŁADU CHŁODZĄCEGO
SILNIK rys. 6
Poziom płynu chłodzącego powinien być
sprawdzany w zimnym silniku i zawierać
się pomiędzy znakami MINi MAXwi-
docznymi na zbiorniku wyrównawczym.
Jeżeli poziom płynu jest za niski, wlać po-
woli przez wlew Azbiornika mieszaninę
50% wody destylowanej i płynu PA R A -
FLU
UPz PETRONAS LUBRICANTS do
osiągnięcia znaku MAX.
Mieszanka PARAFLU
UPi wody desty-
lowanej o stężeniu po 50% chroni przed
zamarznięciem do temperatury –35°C.
rys. 6F0P0152m
Układ chłodzenia silnika na-
pełniony jest płynem zapobie-
gającym przed zamarzaniem
PARAFLU
UP. Aby ewentualnie
uzupełnić poziom użyć płynu tego sa-
mego, którym napełniony jest układ
chłodzenia. Płyn PARAFLU
UPnie mo-
że być mieszany z żadnym innym pły-
nem. Jeżeli jednak tak się stanie zwe-
ryfikować ten przypadek, unikając ab-
solutnie uruchomienia silnika i skon-
taktować się z ASO Fiata.
Układ chłodzenia silnika jest
ciśnieniowy. Wymieniać ewen-
tualnie korek wyłącznie na inny ory-
ginalny lub sprawność układu może
zostać zmniejszona. Gdy silnik jest go-
rący, nie odkręcać korka zbiornika
wyrównawczego: niebezpieczeństwo
oparzeń.
UWAGA
Zużyty olej silnikowy i wy-
mieniony filtr oleju zawierają
substancje szkodliwe dla śro-
dowiska. Odnośnie wymiany
oleju i filtra oleju zalecamy zwrócić się
do ASO Fiata, która posiada urządze-
nia do zbierania zużytego oleju i filtra
oleju respektując ochronę środowiska
i normy prawne.
Nie dolewać oleju o charak-
ter ystykach różnych od tego
oleju, jaki już znajduje się w
silniku.
161
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

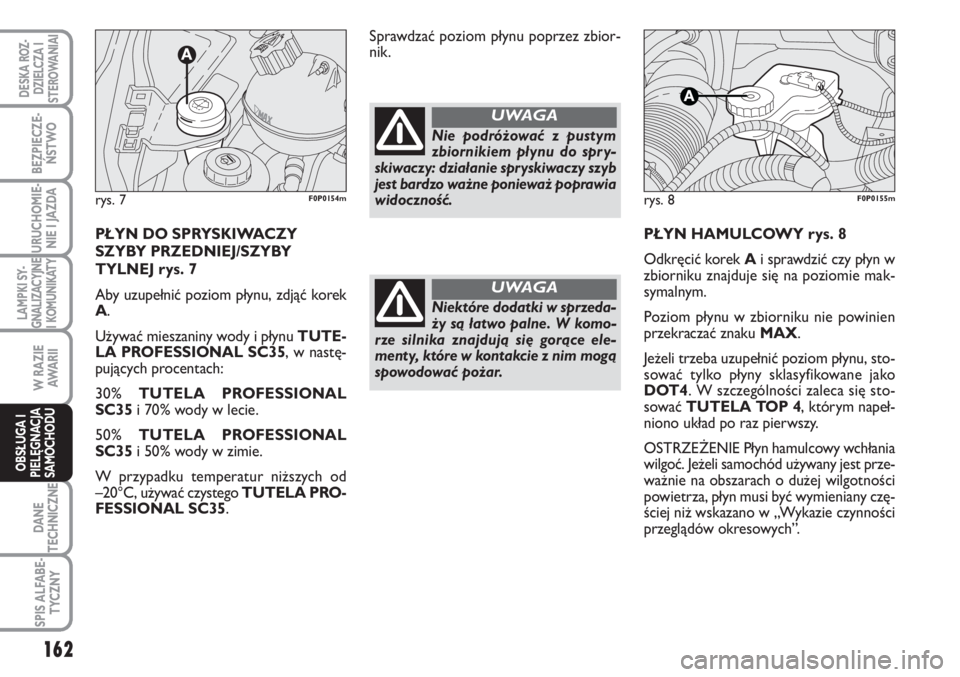

PŁYN HAMULCOWY rys. 8
Odkręcić korek Ai sprawdzić czy płyn w
zbiorniku znajduje się na poziomie mak-
symalnym.
Poziom płynu w zbiorniku nie powinien
przekraczać znaku MAX.
Jeżeli trzeba uzupełnić poziom płynu, sto-
sować tylko płyny sklasyfikowane jako
DOT4. W szczególności zaleca się sto-
sować TUTELA TOP 4, którym napeł-
niono układ po raz pierwszy.
OSTRZEŻENIE Płyn hamulcowy wchłania
wilgoć. Jeżeli samochód używany jest prze-
ważnie na obszarach o dużej wilgotności
powietrza, płyn musi być wymieniany czę-
ściej niż wskazano w „Wykazie czynności
przeglądów okresowych”. Sprawdzać poziom płynu poprzez zbior-
nik.
rys. 8F0P0155m
Nie podróżować z pustym
zbiornikiem płynu do spry-
skiwaczy: działanie spryskiwaczy szyb
jest bardzo ważne ponieważ poprawia
widoczność.
UWAGA
Niektóre dodatki w sprzeda-
ży są łatwo palne. W komo-
rze silnika znajdują się gorące ele-
menty, które w kontakcie z nim mogą
spowodować pożar.
UWAGA
PŁYN DO SPRYSKIWACZY
SZYBY PRZEDNIEJ/SZYBY
TYLNEJ rys. 7
Aby uzupełnić poziom płynu, zdjąć korek
A.
Używać mieszaniny wody i płynu TUTE-
LA PROFESSIONAL SC35, w nastę-
pujących procentach:
30% TUTELA PROFESSIONAL
SC35i 70% wody w lecie.
50% TUTELA PROFESSIONAL
SC35i 50% wody w zimie.
W przypadku temperatur niższych od
–20°C, używać czystego TUTELA PRO-
FESSIONAL SC35.
rys. 7F0P0154mF0P0155m
162
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

Odkręcając korek zbiornika
uważać, aby płynem hamul-
cowym, który powoduje koro-
zję, nie polać elementów la-
kierowanych. W tym przypadku prze-
myć natychmiast wodą.
Płyn hamulcowy jest trujący
i powodujący korozję. W ra-
zie przypadkowego kontaktu z nim
przemyć natychmiast te miejsca wo-
dą z mydłem neutralnym i dobrze
spłukać. W razie połknięcia zwrócić
się natychmiast do lekarza.
UWAGA
Symbol π, umieszczony na
zbiorniku, wskazuje płyny
hamulcowe typu syntetycznego, w od-
różnieniu od mineralnych. Użycie pły-
nu typu mineralnego spowoduje trwa-
łe uszkodzenie specjalnych gumowych
uszczelek układu hamulcowego.
UWAGA

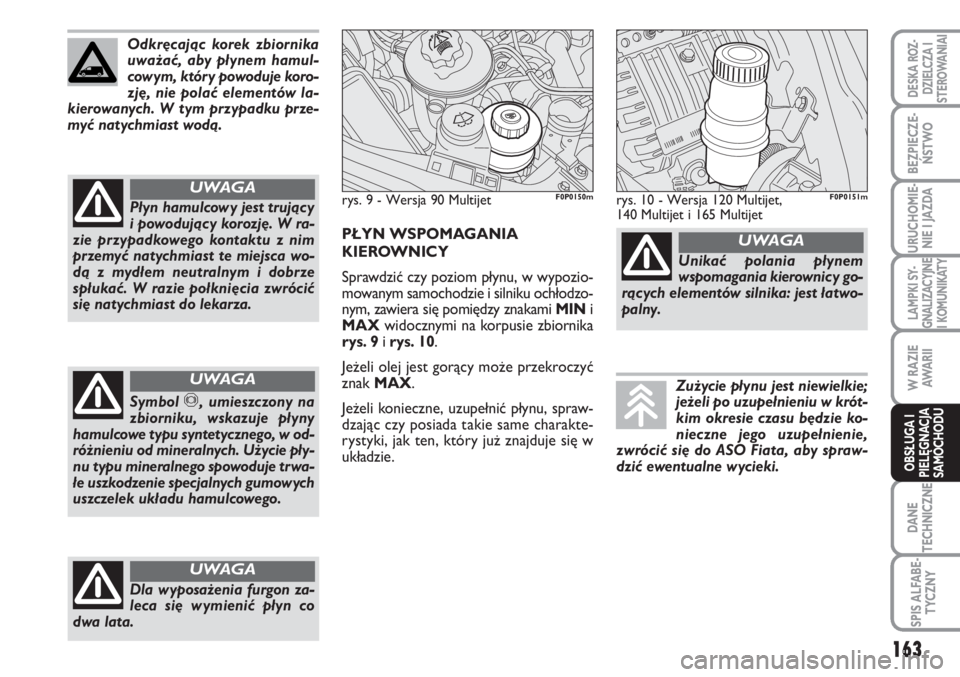

PŁYN WSPOMAGANIA
KIEROWNICY
Sprawdzić czy poziom płynu, w wypozio-
mowanym samochodzie i silniku ochłodzo-
nym, zawiera się pomiędzy znakami MINi
MAXwidocznymi na korpusie zbiornika
rys. 9 irys. 10.
Jeżeli olej jest gorący może przekroczyć
znak MAX.
Jeżeli konieczne, uzupełnić płynu, spraw-
dzając czy posiada takie same charakte-
rystyki, jak ten, który już znajduje się w
układzie.
rys. 9 - Wersja 90 MultijetF0P0150mrys. 10 - Wersja 120 Multijet,
140 Multijet i 165 MultijetF0P0151m
Zużycie płynu jest niewielkie;
jeżeli po uzupełnieniu w krót-
kim okresie czasu będzie ko-
nieczne jego uzupełnienie,
zwrócić się do ASO Fiata, aby spraw-
dzić ewentualne wycieki.
Unikać polania płynem
wspomagania kierownicy go-
rących elementów silnika: jest łatwo-
palny.
UWAGA
Dla wyposażenia furgon za-
leca się wymienić płyn co
dwa lata.
UWAGA
163
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

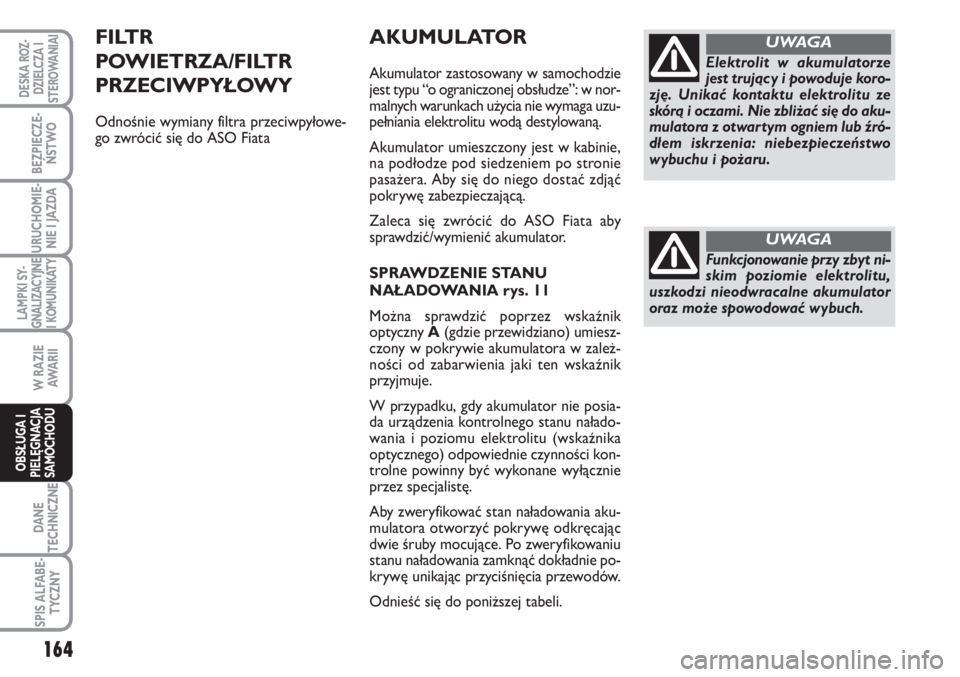

AKUMULATOR
Akumulator zastosowany w samochodzie
jest typu “o ograniczonej obsłudze”: w nor-
malnych warunkach użycia nie wymaga uzu-
pełniania elektrolitu wodą destylowaną.
Akumulator umieszczony jest w kabinie,
na podłodze pod siedzeniem po stronie
pasażera. Aby się do niego dostać zdjąć
pokrywę zabezpieczającą.
Zaleca się zwrócić do ASO Fiata aby
sprawdzić/wymienić akumulator.
SPRAWDZENIE STANU
NAŁADOWANIA rys. 11
Można sprawdzić poprzez wskaźnik
optyczny A(gdzie przewidziano) umiesz-
czony w pokrywie akumulatora w zależ-
ności od zabarwienia jaki ten wskaźnik
przyjmuje.
W przypadku, gdy akumulator nie posia-
da urządzenia kontrolnego stanu nałado-
wania i poziomu elektrolitu (wskaźnika
optycznego) odpowiednie czynności kon-
trolne powinny być wykonane wyłącznie
przez specjalistę.
Aby zweryfikować stan naładowania aku-
mulatora otworzyć pokrywę odkręcając
dwie śruby mocujące. Po zweryfikowaniu
stanu naładowania zamknąć dokładnie po-
krywę unikając przyciśnięcia przewodów.
Odnieść się do poniższej tabeli.Elektrolit w akumulatorze
jest trujący i powoduje koro-
zję. Unikać kontaktu elektrolitu ze
skórą i oczami. Nie zbliżać się do aku-
mulatora z otwartym ogniem lub źró-
dłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
UWAGA
Funkcjonowanie przy zbyt ni-
skim poziomie elektrolitu,
uszkodzi nieodwracalne akumulator
oraz może spowodować wybuch.
UWAGA
FILTR
POWIETRZA/FILTR
PRZECIWPYŁOWY
Odnośnie wymiany filtra przeciwpyłowe-
go zwrócić się do ASO Fiata
164
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

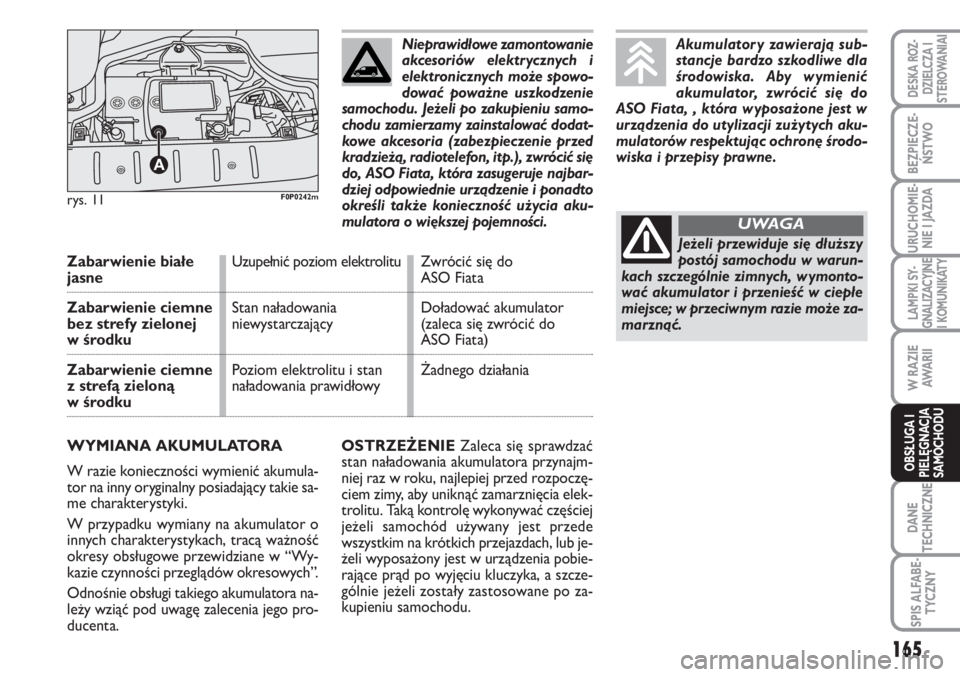

OSTRZEŻENIEZaleca się sprawdzać
stan naładowania akumulatora przynajm-
niej raz w roku, najlepiej przed rozpoczę-
ciem zimy, aby uniknąć zamarznięcia elek-
trolitu. Taką kontrolę wykonywać częściej
jeżeli samochód używany jest przede
wszystkim na krótkich przejazdach, lub je-
żeli wyposażony jest w urządzenia pobie-
rające prąd po wyjęciu kluczyka, a szcze-
gólnie jeżeli zostały zastosowane po za-
kupieniu samochodu.
rys. 11
A
F0P0242m
Zabarwienie białeUzupełnić poziom elektrolitu Zwrócić się do jasneASO Fiata
Zabarwienie ciemneStan naładowania Doładować akumulator
bez strefy zielonej niewystarczający (zaleca się zwrócić do
w środkuASO Fiata)
Zabarwienie ciemne Poziom elektrolitu i stan Żadnego działania
z strefą zieloną naładowania prawidłowy
w środku
WYMIANA AKUMULATORA
W razie konieczności wymienić akumula-
tor na inny oryginalny posiadający takie sa-
me charakterystyki.
W przypadku wymiany na akumulator o
innych charakterystykach, tracą ważność
okresy obsługowe przewidziane w “Wy-
kazie czynności przeglądów okresowych”.
Odnośnie obsługi takiego akumulatora na-
leży wziąć pod uwagę zalecenia jego pro-
ducenta.Nieprawidłowe zamontowanie
akcesoriów elektr ycznych i
elektronicznych może spowo-
dować poważne uszkodzenie
samochodu. Jeżeli po zakupieniu samo-
chodu zamierzamy zainstalować dodat-
kowe akcesoria (zabezpieczenie przed
kradzieżą, radiotelefon, itp.), zwrócić się
do, ASO Fiata, która zasugeruje najbar-
dziej odpowiednie urządzenie i ponadto
określi także konieczność użycia aku-
mulatora o większej pojemności.
Akumulatory zawierają sub-
stancje bardzo szkodliwe dla
środowiska. Aby wymienić
akumulator, zwrócić się do
ASO Fiata, , która wyposażone jest w
urządzenia do utylizacji zużytych aku-
mulatorów respektując ochronę środo-
wiska i przepisy prawne.
Jeżeli przewiduje się dłuższy
postój samochodu w warun-
kach szczególnie zimnych, wymonto-
wać akumulator i przenieść w ciepłe
miejsce; w przeciwnym razie może za-
marznąć.
UWAGA
165
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

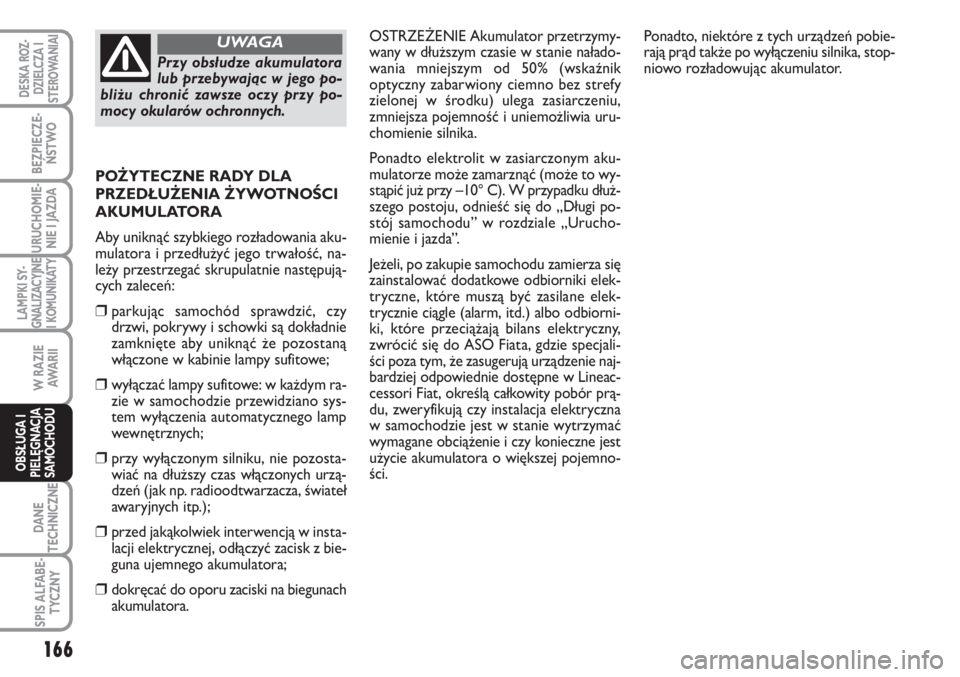

OSTRZEŻENIE Akumulator przetrzymy-
wany w dłuższym czasie w stanie nałado-
wania mniejszym od 50% (wskaźnik
optyczny zabarwiony ciemno bez strefy
zielonej w środku) ulega zasiarczeniu,
zmniejsza pojemność i uniemożliwia uru-
chomienie silnika.
Ponadto elektrolit w zasiarczonym aku-
mulatorze może zamarznąć (może to wy-
stąpić już przy –10° C). W przypadku dłuż-
szego postoju, odnieść się do „Długi po-
stój samochodu” w rozdziale „Urucho-
mienie i jazda”.
Jeżeli, po zakupie samochodu zamierza się
zainstalować dodatkowe odbiorniki elek-
tryczne, które muszą być zasilane elek-
trycznie ciągle (alarm, itd.) albo odbiorni-
ki, które przeciążają bilans elektryczny,
zwrócić się do ASO Fiata, gdzie specjali-
ści poza tym, że zasugerują urządzenie naj-
bardziej odpowiednie dostępne w Lineac-
cessori Fiat, określą całkowity pobór prą-
du, zweryfikują czy instalacja elektryczna
w samochodzie jest w stanie wytrzymać
wymagane obciążenie i czy konieczne jest
użycie akumulatora o większej pojemno-
ści. POŻYTECZNE RADY DLA
PRZEDŁUŻENIA ŻYWOTNOŚCI
AKUMULATORA
Aby uniknąć szybkiego rozładowania aku-
mulatora i przedłużyć jego trwałość, na-
leży przestrzegać skrupulatnie następują-
cych zaleceń:
❒parkując samochód sprawdzić, czy
drzwi, pokrywy i schowki są dokładnie
zamknięte aby uniknąć że pozostaną
włączone w kabinie lampy sufitowe;
❒wyłączać lampy sufitowe: w każdym ra-
zie w samochodzie przewidziano sys-
tem wyłączenia automatycznego lamp
wewnętrznych;
❒przy wyłączonym silniku, nie pozosta-
wiać na dłuższy czas włączonych urzą-
dzeń (jak np. radioodtwarzacza, świateł
awaryjnych itp.);
❒przed jakąkolwiek interwencją w insta-
lacji elektrycznej, odłączyć zacisk z bie-
guna ujemnego akumulatora;
❒dokręcać do oporu zaciski na biegunach
akumulatora.
Przy obsłudze akumulatora
lub przebywając w jego po-
bliżu chronić zawsze oczy przy po-
mocy okularów ochronnych.
UWAGAPonadto, niektóre z tych urządzeń pobie-
rają prąd także po wyłączeniu silnika, stop-
niowo rozładowując akumulator.
166
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

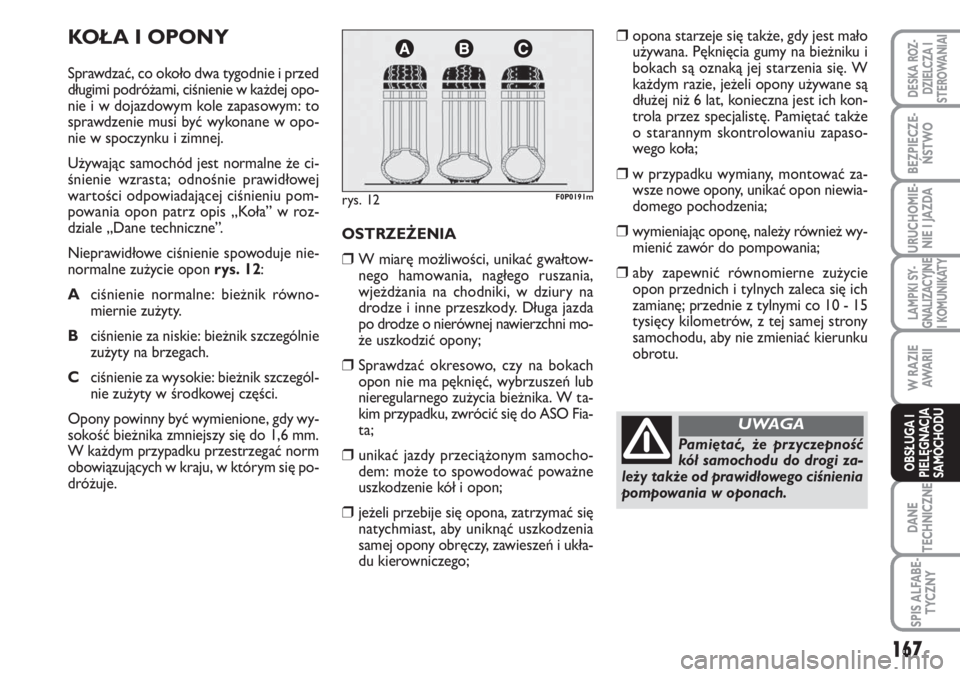

KOŁA I OPONY
Sprawdzać, co około dwa tygodnie i przed
długimi podróżami, ciśnienie w każdej opo-
nie i w dojazdowym kole zapasowym: to
sprawdzenie musi być wykonane w opo-
nie w spoczynku i zimnej.
Używając samochód jest normalne że ci-
śnienie wzrasta; odnośnie prawidłowej
wartości odpowiadającej ciśnieniu pom-
powania opon patrz opis „Koła” w roz-
dziale „Dane techniczne”.
Nieprawidłowe ciśnienie spowoduje nie-
normalne zużycie oponrys. 12:
Aciśnienie normalne: bieżnik równo-
miernie zużyty.
Bciśnienie za niskie: bieżnik szczególnie
zużyty na brzegach.
Cciśnienie za wysokie: bieżnik szczegól-
nie zużyty w środkowej części.
Opony powinny być wymienione, gdy wy-
sokość bieżnika zmniejszy się do 1,6 mm.
W każdym przypadku przestrzegać norm
obowiązujących w kraju, w którym się po-
dróżuje.
rys. 12F0P0191m
OSTRZEŻENIA
❒W miarę możliwości, unikać gwałtow-
nego hamowania, nagłego ruszania,
wjeżdżania na chodniki, w dziury na
drodze i inne przeszkody. Długa jazda
po drodze o nierównej nawierzchni mo-
że uszkodzić opony;
❒Sprawdzać okresowo, czy na bokach
opon nie ma pęknięć, wybrzuszeń lub
nieregularnego zużycia bieżnika. W ta-
kim przypadku, zwrócić się do ASO Fia-
ta;
❒unikać jazdy przeciążonym samocho-
dem: może to spowodować poważne
uszkodzenie kół i opon;
❒jeżeli przebije się opona, zatrzymać się
natychmiast, aby uniknąć uszkodzenia
samej opony obręczy, zawieszeń i ukła-
du kierowniczego;
❒opona starzeje się także, gdy jest mało
używana. Pęknięcia gumy na bieżniku i
bokach są oznaką jej starzenia się. W
każdym razie, jeżeli opony używane są
dłużej niż 6 lat, konieczna jest ich kon-
trola przez specjalistę. Pamiętać także
o starannym skontrolowaniu zapaso-
wego koła;
❒w przypadku wymiany, montować za-
wsze nowe opony, unikać opon niewia-
domego pochodzenia;
❒wymieniając oponę, należy również wy-
mienić zawór do pompowania;
❒aby zapewnić równomierne zużycie
opon przednich i tylnych zaleca się ich
zamianę; przednie z tylnymi co 10 - 15
tysięcy kilometrów, z tej samej strony
samochodu, aby nie zmieniać kierunku
obrotu.
Pamiętać, że przyczepność
kół samochodu do drogi za-
leży także od prawidłowego ciśnienia
pompowania w oponach.
UWAGA
167
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

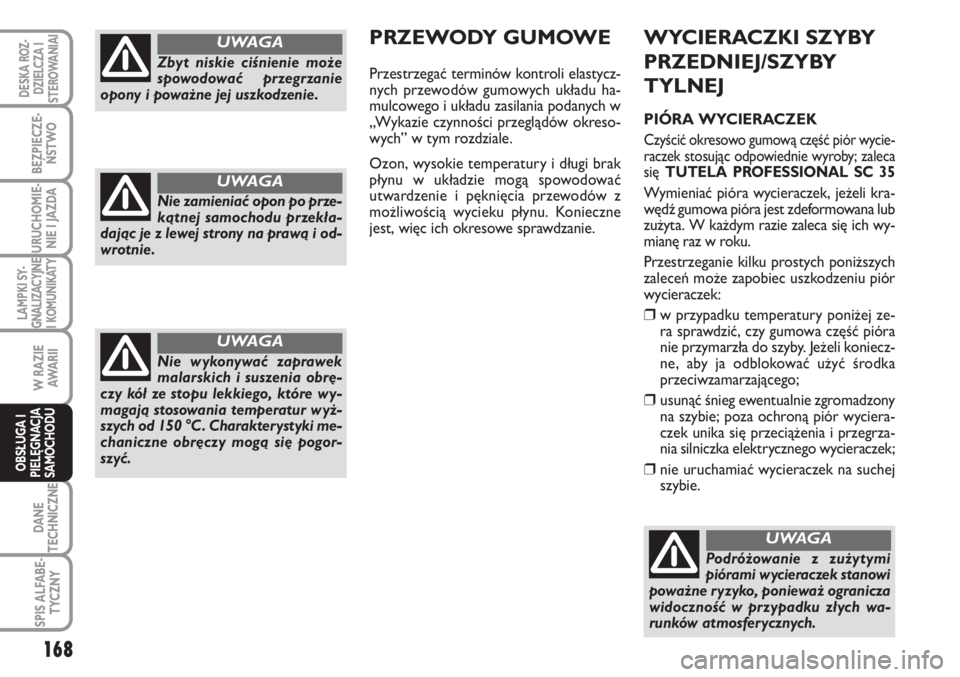

WYCIERACZKI SZYBY
PRZEDNIEJ/SZYBY
TYLNEJ
PIÓRA WYCIERACZEK
Czyścić okresowo gumową część piór wycie-
raczek stosując odpowiednie wyroby; zaleca
się TUTELA PROFESSIONAL SC 35
Wymieniać pióra wycieraczek, jeżeli kra-
wędź gumowa pióra jest zdeformowana lub
zużyta. W każdym razie zaleca się ich wy-
mianę raz w roku.
Przestrzeganie kilku prostych poniższych
zaleceń może zapobiec uszkodzeniu piór
wycieraczek:
❒w przypadku temperatury poniżej ze-
ra sprawdzić, czy gumowa część pióra
nie przymarzła do szyby. Jeżeli koniecz-
ne, aby ja odblokować użyć środka
przeciwzamarzającego;
❒usunąć śnieg ewentualnie zgromadzony
na szybie; poza ochroną piór wyciera-
czek unika się przeciążenia i przegrza-
nia silniczka elektrycznego wycieraczek;
❒nie uruchamiać wycieraczek na suchej
szybie.
Podróżowanie z zużytymi
piórami wycieraczek stanowi
poważne ryzyko, ponieważ ogranicza
widoczność w przypadku złych wa-
runków atmosferycznych.
UWAGA
PRZEWODY GUMOWE
Przestrzegać terminów kontroli elastycz-
nych przewodów gumowych układu ha-
mulcowego i układu zasilania podanych w
„Wykazie czynności przeglądów okreso-
wych” w tym rozdziale.
Ozon, wysokie temperatury i długi brak
płynu w układzie mogą spowodować
utwardzenie i pęknięcia przewodów z
możliwością wycieku płynu. Konieczne
jest, więc ich okresowe sprawdzanie.Zbyt niskie ciśnienie może
spowodować przegrzanie
opony i poważne jej uszkodzenie.
UWAGA
Nie zamieniać opon po prze-
kątnej samochodu przekła-
dając je z lewej strony na prawą i od-
wrotnie.
UWAGA
Nie wykonywać zaprawek
malarskich i suszenia obrę-
czy kół ze stopu lekkiego, które wy-
magają stosowania temperatur wyż-
szych od 150 °C . Charakter ystyki me-
chaniczne obręczy mogą się pogor-
szyć.
UWAGA
168
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

Aby uniknąć ewentualnego
uszkodzenia szyby w samo-
chodzie, przy montażu odsu-
nąć ramię wycieraczki od szy-
by podczas wszystkich operacji wymia-
ny pióra Po wymianie przytrzymując
ramię wycieraczki położyć w prawidło-
wej pozycji na szybie. Wymiana pióra wycieraczek szyby
przedniej rys. 13
Aby wymienić pióro wycieraczki, należy:
– przy kluczyku w włączniku zapłonu w
pozycji Slub wyjętym, zadziałać w ciągu
60 sekund na dźwignię prawą w kierunku
do dołu impuls, wycieraczka ustawi się w
pozycji wertykalnej i w tej pozycji zatrzy-
ma się;
– wyjąć korpus rozpylacza Amontowa-
ny na wcisk w to pióro;
– odchylić ramię Bwycieraczki i przy-
trzymując podniesione, ustawić pióro tak,
aby tworzyło kąt 90º z tym ramieniem;
– nacisnąć na zaczep Cw urządzeniu za-
trzaskowym i jednocześnie rozłączyć pió-
ro wysuwając do dołu aż rozłączy się od
ramienia Bto pióro;
rys. 13F0P0349m
– zamontować nowe pióro, wsuwając w
ramię i połączyć przesuwając do góry aż
usłyszymy zatrzask zaczepu C;
– sprawdzić czy pióro zablokowało się.
rys. 14F0P0350m
Wymiana pióra wycieraczki szyby
tylnej rys. 14
Aby wymienić pióro wycieraczki, nale-
ży:
– odchylić ramię Awycieraczki i ustawić
pióro w taki sposób aby utworzyło kąt 90°
z tym ramieniem;
– wymontować pióro Bmontowane na
wcisk wysuwając w kierunku strzałki;
– zamontować nowe pióro, przesuwając
w prawo, następnie sprawdzić czy się za-
blokowało.
169
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
