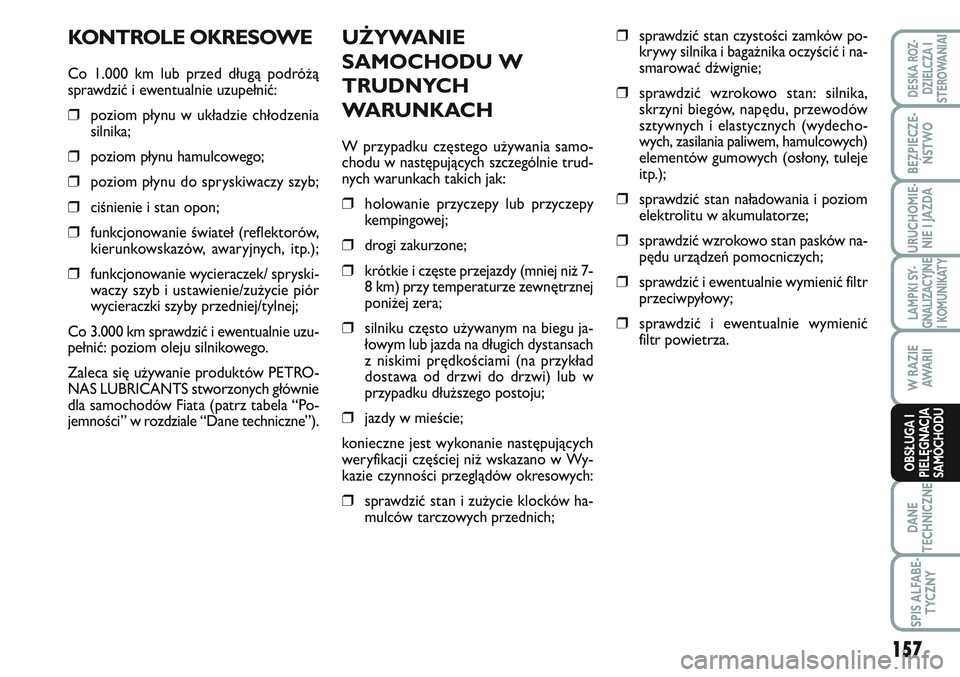

UŻYWANIE
SAMOCHODU W
TRUDNYCH
WA R U N K AC H
W przypadku częstego używania samo-
chodu w następujących szczególnie trud-
nych warunkach takich jak:
❒holowanie przyczepy lub przyczepy
kempingowej;
❒drogi zakurzone;
❒krótkie i częste przejazdy (mniej niż 7-
8 km) przy temperaturze zewnętrznej
poniżej zera;
❒silniku często używanym na biegu ja-
łowym lub jazda na długich dystansach
z niskimi prędkościami (na przykład
dostawa od drzwi do drzwi) lub w
przypadku dłuższego postoju;
❒jazdy w mieście;
konieczne jest wykonanie następujących
weryfikacji częściej niż wskazano w Wy-
kazie czynności przeglądów okresowych:
❒sprawdzić stan i zużycie klocków ha-
mulców tarczowych przednich;
❒sprawdzić stan czystości zamków po-
krywy silnika i bagażnika oczyścić i na-
smarować dźwignie;
❒sprawdzić wzrokowo stan: silnika,
skrzyni biegów, napędu, przewodów
sztywnych i elastycznych (wydecho-
wych, zasilania paliwem, hamulcowych)
elementów gumowych (osłony, tuleje
itp.);
❒sprawdzić stan naładowania i poziom
elektrolitu w akumulatorze;
❒sprawdzić wzrokowo stan pasków na-
pędu urządzeń pomocniczych;
❒sprawdzić i ewentualnie wymienić filtr
przeciwpyłowy;
❒sprawdzić i ewentualnie wymienić
filtr powietrza.
KONTROLE OKRESOWE
Co 1.000 km lub przed długą podróżą
sprawdzić i ewentualnie uzupełnić:
❒poziom płynu w układzie chłodzenia
silnika;
❒poziom płynu hamulcowego;
❒poziom płynu do spryskiwaczy szyb;
❒ciśnienie i stan opon;
❒funkcjonowanie świateł (reflektorów,
kierunkowskazów, awaryjnych, itp.);
❒funkcjonowanie wycieraczek/ spryski-
waczy szyb i ustawienie/zużycie piór
wycieraczki szyby przedniej/tylnej;
Co 3.000 km sprawdzić i ewentualnie uzu-
pełnić: poziom oleju silnikowego.
Zaleca się używanie produktów PETRO-
NAS LUBRICANTS stworzonych głównie
dla samochodów Fiata (patrz tabela “Po-
jemności” w rozdziale “Dane techniczne”).
157
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

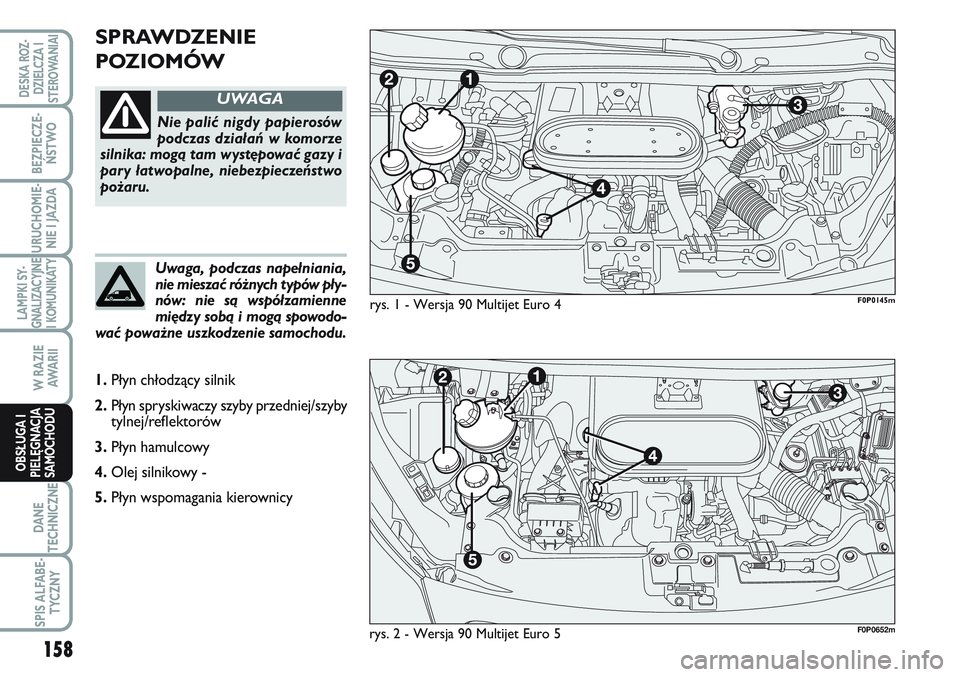

SPRAWDZENIE
POZIOMÓW
rys. 1 - Wersja 90 Multijet Euro 4
Nie palić nigdy papierosów
podczas działań w komorze
silnika: mogą tam występować gazy i
pary łatwopalne, niebezpieczeństwo
pożaru.
UWAGA
Uwaga, podczas napełniania,
nie mieszać różnych typów pły-
nów: nie są współzamienne
między sobą i mogą spowodo-
wać poważne uszkodzenie samochodu.
F0P0145m
1.Płyn chłodzący silnik
2.Płyn spryskiwaczy szyby przedniej/szyby
tylnej/reflektorów
3.Płyn hamulcowy
4.Olej silnikowy -
5.Płyn wspomagania kierownicy
158
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
rys. 2 - Wersja 90 Multijet Euro 5F0P0652m

1.Płyn chłodzący silnik
2.Płyn spryskiwaczy szyby przedniej/ szy-
by tylnej/reflektorów
3.Płyn hamulcowy
4.Olej silnikowy
5.Płyn wspomagania kierownicy
6.Gniazdo na lejek uzupełnienia oleju silni-
kowego.

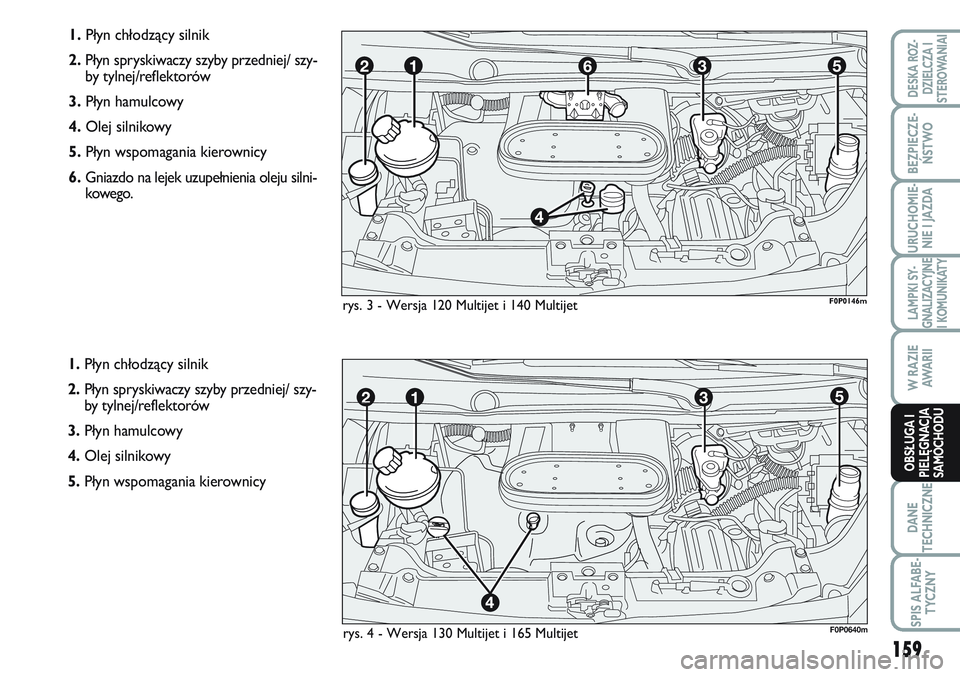

F0P0146mrys. 3 - Wersja 120 Multijet i 140 Multijet
159
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
F0P0640mrys. 4 - Wersja 130 Multijet i 165 Multijet
1.Płyn chłodzący silnik
2.Płyn spryskiwaczy szyby przedniej/ szy-
by tylnej/reflektorów
3.Płyn hamulcowy
4.Olej silnikowy
5.Płyn wspomagania kierownicy

Lejek do uzupełnienia oleju
silnikowego
(wersje 120 Multijet i 140 Multijet)
rys. 8
Aby ułatwić uzupełnienie oleju silnikowe-
go, dla wersji 120 Multijet i 140 Multijet,
przewidziano lejek A-rys. 8do tego celu
w komorze silnika.ZUŻYCIE OLEJU SILNIKOWEGO
Maksymalne zużycie oleju silnikowego wy-
nosi orientacyjnie 400 gramów na 1000 km.
W pierwszym okresie użytkowania samo-
chodu silnik znajduje się w fazie dociera-
nia, dlatego zużycie oleju silnikowego po-
winno ustabilizować się po przejechaniu
pierwszych 5000÷6000 km.
OSTRZEŻENIE Zużycie oleju silnikowe-
go zależy od stylu jazdy i warunków eks-
ploatacji samochodu.
OSTRZEŻENIE Po uzupełnieniu lub wy-
mianie oleju przed sprawdzeniem pozio-
mu. uruchomić silnik na kilka sekund i za-

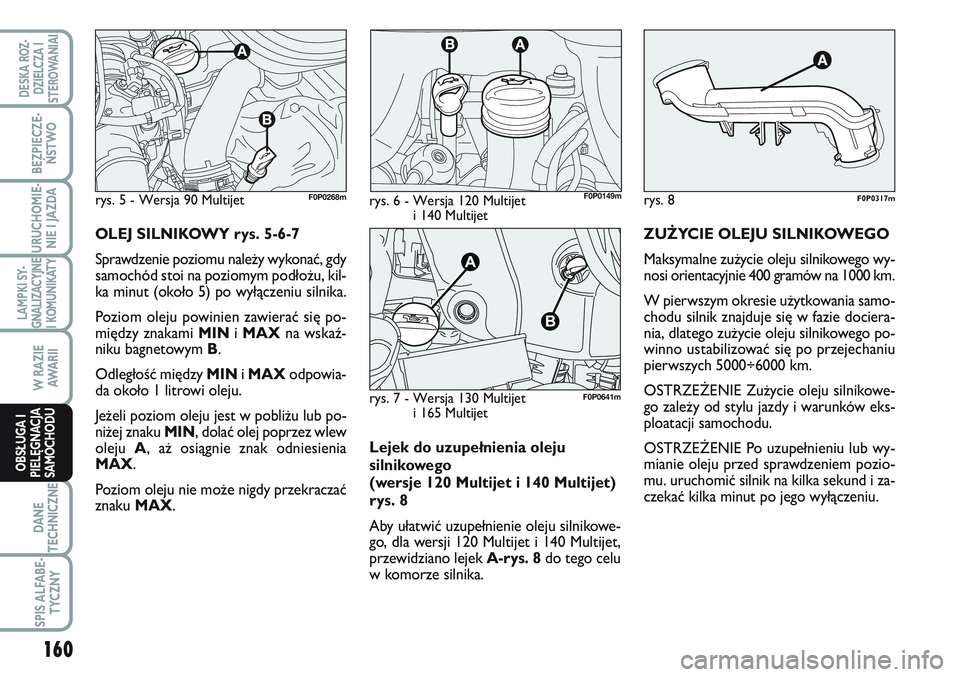

czekać kilka minut po jego wyłączeniu. OLEJ SILNIKOWY rys. 5-6-7
Sprawdzenie poziomu należy wykonać, gdy
samochód stoi na poziomym podłożu, kil-
ka minut (około 5) po wyłączeniu silnika.
Poziom oleju powinien zawierać się po-
między znakami MINi MAXna wskaź-
niku bagnetowym B.
Odległość między MINi MAXodpowia-
da około 1 litrowi oleju.
Jeżeli poziom oleju jest w pobliżu lub po-
niżej znaku MIN, dolać olej poprzez wlew
oleju A, aż osiągnie znak odniesienia
MAX.
Poziom oleju nie może nigdy przekraczać
znaku MAX.
rys. 5 - Wersja 90 MultijetF0P0268mF0P0149mrys. 6 - Wersja 120 Multijet
i 140 Multijetrys. 8F0P0317m
160
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
rys. 7 - Wersja 130 Multijet
i 165 MultijetF0P0641m

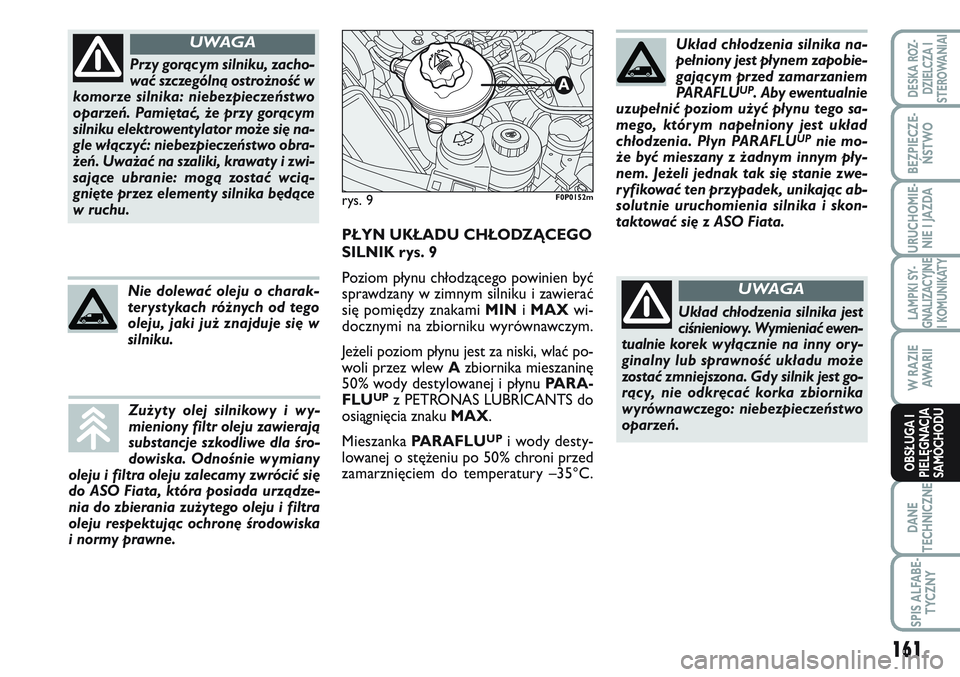

Przy gorącym silniku, zacho-
wać szczególną ostrożność w
komorze silnika: niebezpieczeństwo
oparzeń. Pamiętać, że przy gorącym
silniku elektrowentylator może się na-
gle włączyć: niebezpieczeństwo obra-
żeń. Uważać na szaliki, krawaty i zwi-
sające ubranie: mogą zostać wcią-
gnięte przez elementy silnika będące
w ruchu.
UWAGA
PŁYN UKŁADU CHŁODZĄCEGO
SILNIK rys. 9
Poziom płynu chłodzącego powinien być
sprawdzany w zimnym silniku i zawierać
się pomiędzy znakami MINi MAXwi-
docznymi na zbiorniku wyrównawczym.
Jeżeli poziom płynu jest za niski, wlać po-
woli przez wlew Azbiornika mieszaninę
50% wody destylowanej i płynu PA R A -
FLU
UPz PETRONAS LUBRICANTS do
osiągnięcia znaku MAX.
Mieszanka PARAFLU
UPi wody desty-
lowanej o stężeniu po 50% chroni przed
zamarznięciem do temperatury –35°C.
rys. 9F0P0152m
Układ chłodzenia silnika na-
pełniony jest płynem zapobie-
gającym przed zamarzaniem
PARAFLU
UP. Aby ewentualnie
uzupełnić poziom użyć płynu tego sa-
mego, którym napełniony jest układ
chłodzenia. Płyn PARAFLU
UPnie mo-
że być mieszany z żadnym innym pły-
nem. Jeżeli jednak tak się stanie zwe-
ryfikować ten przypadek, unikając ab-
solutnie uruchomienia silnika i skon-
taktować się z ASO Fiata.
Układ chłodzenia silnika jest
ciśnieniowy. Wymieniać ewen-
tualnie korek wyłącznie na inny ory-
ginalny lub sprawność układu może
zostać zmniejszona. Gdy silnik jest go-
rący, nie odkręcać korka zbiornika
wyrównawczego: niebezpieczeństwo
oparzeń.
UWAGA
Zużyty olej silnikowy i wy-
mieniony filtr oleju zawierają
substancje szkodliwe dla śro-
dowiska. Odnośnie wymiany
oleju i filtra oleju zalecamy zwrócić się
do ASO Fiata, która posiada urządze-
nia do zbierania zużytego oleju i filtra
oleju respektując ochronę środowiska
i normy prawne.
Nie dolewać oleju o charak-
ter ystykach różnych od tego
oleju, jaki już znajduje się w
silniku.
161
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

PŁYN HAMULCOWY rys. 11
Odkręcić korek Ai sprawdzić czy płyn w
zbiorniku znajduje się na poziomie mak-
symalnym.
Poziom płynu w zbiorniku nie powinien
przekraczać znaku MAX.
Jeżeli trzeba uzupełnić poziom płynu, sto-
sować tylko płyny sklasyfikowane jako
DOT4. W szczególności zaleca się sto-
sować TUTELA TOP 4, którym napeł-
niono układ po raz pierwszy.
OSTRZEŻENIE Płyn hamulcowy wchłania
wilgoć. Jeżeli samochód używany jest prze-
ważnie na obszarach o dużej wilgotności
powietrza, płyn musi być wymieniany czę-
ściej niż wskazano w „Wykazie czynności
przeglądów okresowych”. Sprawdzać poziom płynu poprzez zbior-
nik.
rys. 11
Nie podróżować z pustym
zbiornikiem płynu do spry-
skiwaczy: działanie spryskiwaczy szyb
jest bardzo ważne ponieważ poprawia
widoczność.
UWAGA
Niektóre dodatki w sprzeda-
ży są łatwo palne. W komo-
rze silnika znajdują się gorące ele-
menty, które w kontakcie z nim mogą
spowodować pożar.

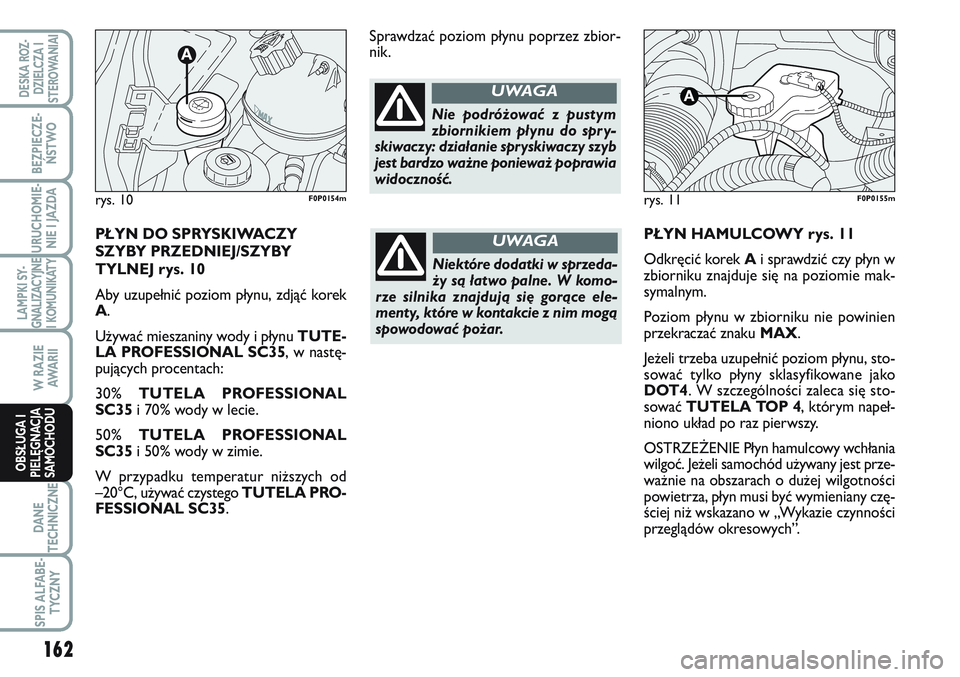

UWAGAPŁYN DO SPRYSKIWACZY
SZYBY PRZEDNIEJ/SZYBY
TYLNEJ rys. 10
Aby uzupełnić poziom płynu, zdjąć korek
A.
Używać mieszaniny wody i płynu TUTE-
LA PROFESSIONAL SC35, w nastę-
pujących procentach:
30% TUTELA PROFESSIONAL
SC35i 70% wody w lecie.
50% TUTELA PROFESSIONAL
SC35i 50% wody w zimie.
W przypadku temperatur niższych od
–20°C, używać czystego TUTELA PRO-
FESSIONAL SC35.
rys. 10F0P0154mF0P0155m
162
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

Odkręcając korek zbiornika
uważać, aby płynem hamul-
cowym, który powoduje koro-
zję, nie polać elementów la-
kierowanych. W tym przypadku prze-
myć natychmiast wodą.
Płyn hamulcowy jest trujący
i powodujący korozję. W ra-
zie przypadkowego kontaktu z nim
przemyć natychmiast te miejsca wo-
dą z mydłem neutralnym i dobrze
spłukać. W razie połknięcia zwrócić
się natychmiast do lekarza.
UWAGA
Symbol π, umieszczony na
zbiorniku, wskazuje płyny
hamulcowe typu syntetycznego, w od-
różnieniu od mineralnych. Użycie pły-
nu typu mineralnego spowoduje trwa-
łe uszkodzenie specjalnych gumowych
uszczelek układu hamulcowego.
UWAGA

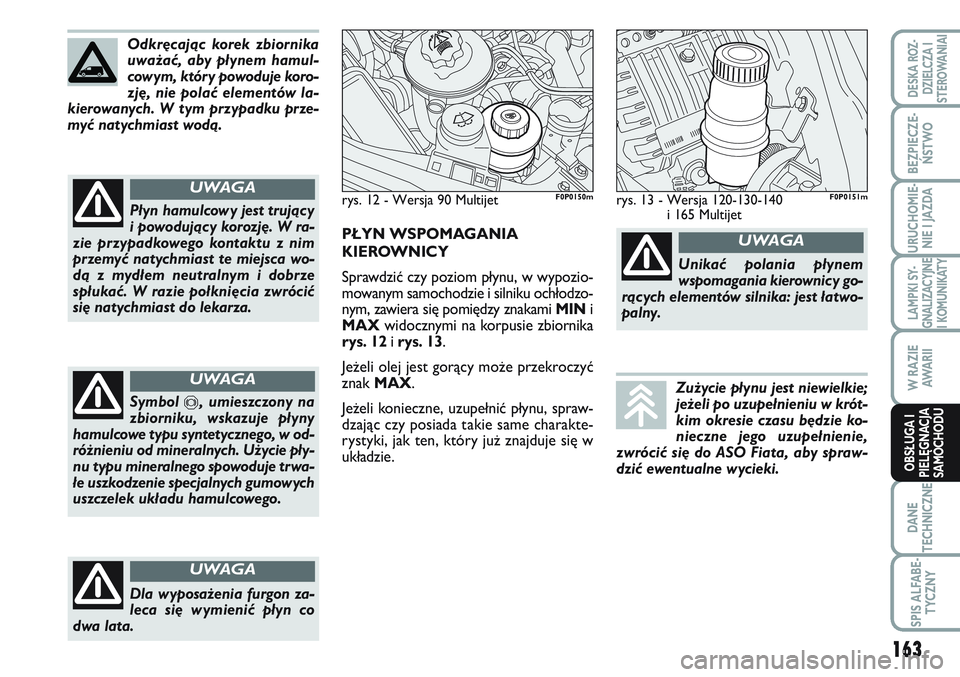

PŁYN WSPOMAGANIA
KIEROWNICY
Sprawdzić czy poziom płynu, w wypozio-
mowanym samochodzie i silniku ochłodzo-
nym, zawiera się pomiędzy znakami MINi
MAXwidocznymi na korpusie zbiornika
rys. 12 irys. 13.
Jeżeli olej jest gorący może przekroczyć
znak MAX.
Jeżeli konieczne, uzupełnić płynu, spraw-
dzając czy posiada takie same charakte-
rystyki, jak ten, który już znajduje się w
układzie.
rys. 12 - Wersja 90 MultijetF0P0150mrys. 13 - Wersja 120-130-140
i 165 MultijetF0P0151m
Zużycie płynu jest niewielkie;
jeżeli po uzupełnieniu w krót-
kim okresie czasu będzie ko-
nieczne jego uzupełnienie,
zwrócić się do ASO Fiata, aby spraw-
dzić ewentualne wycieki.
Unikać polania płynem
wspomagania kierownicy go-
rących elementów silnika: jest łatwo-
palny.
UWAGA
Dla wyposażenia furgon za-
leca się wymienić płyn co
dwa lata.
UWAGA
163
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

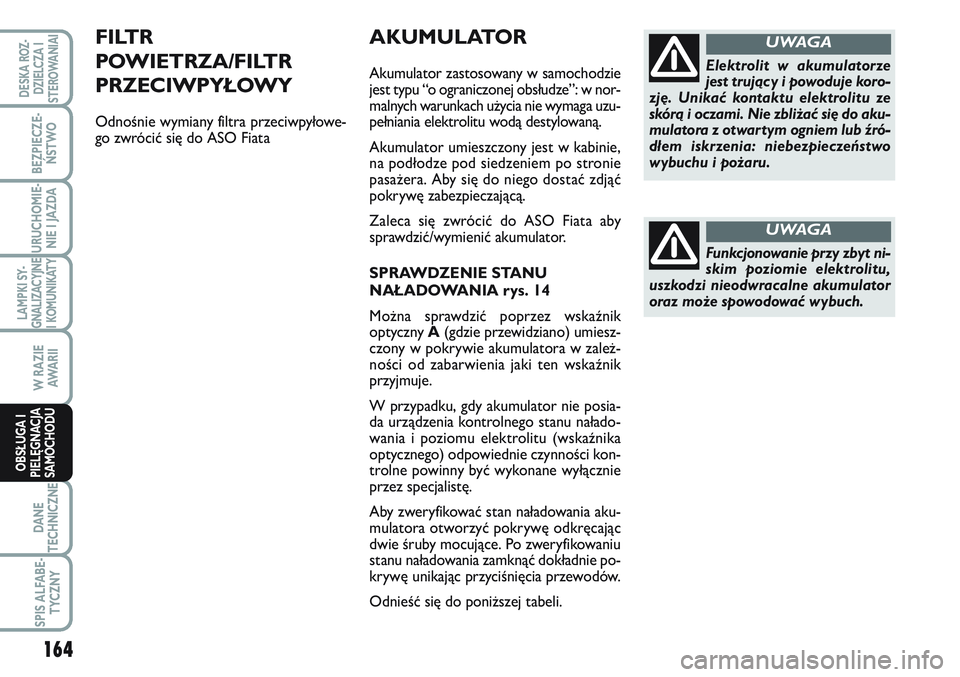

AKUMULATOR
Akumulator zastosowany w samochodzie
jest typu “o ograniczonej obsłudze”: w nor-
malnych warunkach użycia nie wymaga uzu-
pełniania elektrolitu wodą destylowaną.
Akumulator umieszczony jest w kabinie,
na podłodze pod siedzeniem po stronie
pasażera. Aby się do niego dostać zdjąć
pokrywę zabezpieczającą.
Zaleca się zwrócić do ASO Fiata aby
sprawdzić/wymienić akumulator.
SPRAWDZENIE STANU
NAŁADOWANIA rys. 14
Można sprawdzić poprzez wskaźnik
optyczny A(gdzie przewidziano) umiesz-
czony w pokrywie akumulatora w zależ-
ności od zabarwienia jaki ten wskaźnik
przyjmuje.
W przypadku, gdy akumulator nie posia-
da urządzenia kontrolnego stanu nałado-
wania i poziomu elektrolitu (wskaźnika
optycznego) odpowiednie czynności kon-
trolne powinny być wykonane wyłącznie
przez specjalistę.
Aby zweryfikować stan naładowania aku-
mulatora otworzyć pokrywę odkręcając
dwie śruby mocujące. Po zweryfikowaniu
stanu naładowania zamknąć dokładnie po-
krywę unikając przyciśnięcia przewodów.
Odnieść się do poniższej tabeli.Elektrolit w akumulatorze
jest trujący i powoduje koro-
zję. Unikać kontaktu elektrolitu ze
skórą i oczami. Nie zbliżać się do aku-
mulatora z otwartym ogniem lub źró-
dłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
UWAGA
Funkcjonowanie przy zbyt ni-
skim poziomie elektrolitu,
uszkodzi nieodwracalne akumulator
oraz może spowodować wybuch.
UWAGA
FILTR
POWIETRZA/FILTR
PRZECIWPYŁOWY
Odnośnie wymiany filtra przeciwpyłowe-
go zwrócić się do ASO Fiata
164
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

OSTRZEŻENIEZaleca się sprawdzać
stan naładowania akumulatora przynajm-
niej raz w roku, najlepiej przed rozpoczę-
ciem zimy, aby uniknąć zamarznięcia elek-
trolitu. Taką kontrolę wykonywać częściej
jeżeli samochód używany jest przede
wszystkim na krótkich przejazdach, lub je-
żeli wyposażony jest w urządzenia pobie-
rające prąd po wyjęciu kluczyka, a szcze-
gólnie jeżeli zostały zastosowane po za-
kupieniu samochodu.

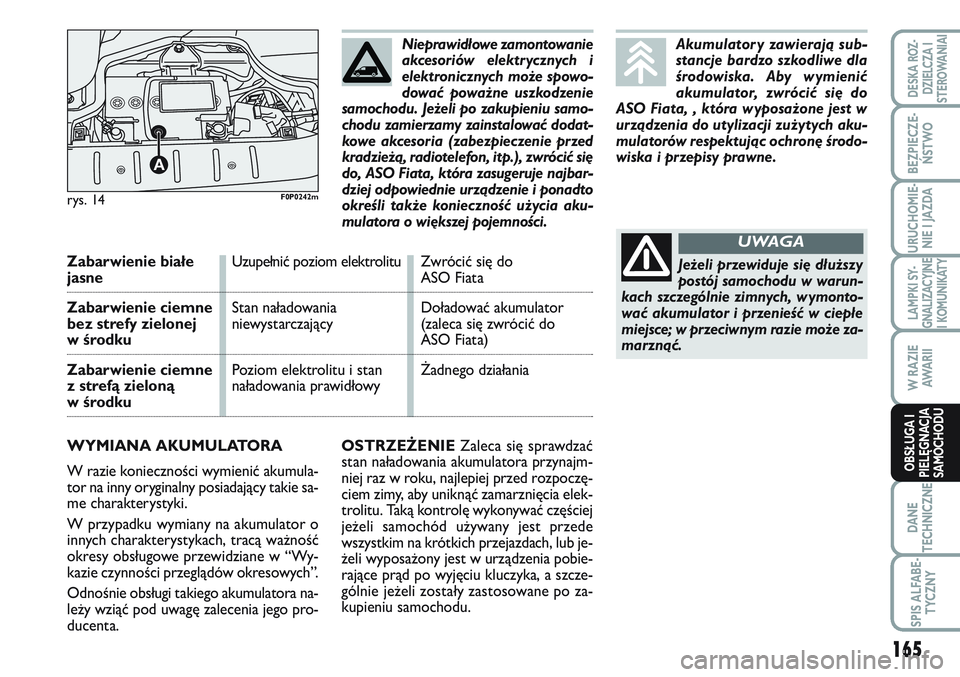

rys. 14
A
F0P0242m
Zabarwienie białeUzupełnić poziom elektrolitu Zwrócić się do jasneASO Fiata
Zabarwienie ciemneStan naładowania Doładować akumulator
bez strefy zielonej niewystarczający (zaleca się zwrócić do
w środkuASO Fiata)
Zabarwienie ciemne Poziom elektrolitu i stan Żadnego działania
z strefą zieloną naładowania prawidłowy
w środku
WYMIANA AKUMULATORA
W razie konieczności wymienić akumula-
tor na inny oryginalny posiadający takie sa-
me charakterystyki.
W przypadku wymiany na akumulator o
innych charakterystykach, tracą ważność
okresy obsługowe przewidziane w “Wy-
kazie czynności przeglądów okresowych”.
Odnośnie obsługi takiego akumulatora na-
leży wziąć pod uwagę zalecenia jego pro-
ducenta.Nieprawidłowe zamontowanie
akcesoriów elektr ycznych i
elektronicznych może spowo-
dować poważne uszkodzenie
samochodu. Jeżeli po zakupieniu samo-
chodu zamierzamy zainstalować dodat-
kowe akcesoria (zabezpieczenie przed
kradzieżą, radiotelefon, itp.), zwrócić się
do, ASO Fiata, która zasugeruje najbar-
dziej odpowiednie urządzenie i ponadto
określi także konieczność użycia aku-
mulatora o większej pojemności.
Akumulatory zawierają sub-
stancje bardzo szkodliwe dla
środowiska. Aby wymienić
akumulator, zwrócić się do
ASO Fiata, , która wyposażone jest w
urządzenia do utylizacji zużytych aku-
mulatorów respektując ochronę środo-
wiska i przepisy prawne.
Jeżeli przewiduje się dłuższy
postój samochodu w warun-
kach szczególnie zimnych, wymonto-
wać akumulator i przenieść w ciepłe
miejsce; w przeciwnym razie może za-
marznąć.
UWAGA
165
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU

OSTRZEŻENIE Akumulator przetrzymy-
wany w dłuższym czasie w stanie nałado-
wania mniejszym od 50% (wskaźnik
optyczny zabarwiony ciemno bez strefy
zielonej w środku) ulega zasiarczeniu,
zmniejsza pojemność i uniemożliwia uru-
chomienie silnika.
Ponadto elektrolit w zasiarczonym aku-
mulatorze może zamarznąć (może to wy-
stąpić już przy –10° C). W przypadku dłuż-
szego postoju, odnieść się do „Długi po-
stój samochodu” w rozdziale „Urucho-
mienie i jazda”.
Jeżeli, po zakupie samochodu zamierza się
zainstalować dodatkowe odbiorniki elek-
tryczne, które muszą być zasilane elek-
trycznie ciągle (alarm, itd.) albo odbiorni-
ki, które przeciążają bilans elektryczny,
zwrócić się do ASO Fiata, gdzie specjali-
ści poza tym, że zasugerują urządzenie naj-
bardziej odpowiednie dostępne w Lineac-
cessori Fiat, określą całkowity pobór prą-
du, zweryfikują czy instalacja elektryczna
w samochodzie jest w stanie wytrzymać
wymagane obciążenie i czy konieczne jest
użycie akumulatora o większej pojemno-
ści. POŻYTECZNE RADY DLA
PRZEDŁUŻENIA ŻYWOTNOŚCI
AKUMULATORA
Aby uniknąć szybkiego rozładowania aku-
mulatora i przedłużyć jego trwałość, na-
leży przestrzegać skrupulatnie następują-
cych zaleceń:
❒parkując samochód sprawdzić, czy
drzwi, pokrywy i schowki są dokładnie
zamknięte aby uniknąć że pozostaną
włączone w kabinie lampy sufitowe;
❒wyłączać lampy sufitowe: w każdym ra-
zie w samochodzie przewidziano sys-
tem wyłączenia automatycznego lamp
wewnętrznych;
❒przy wyłączonym silniku, nie pozosta-
wiać na dłuższy czas włączonych urzą-
dzeń (jak np. radioodtwarzacza, świateł
awaryjnych itp.);
❒przed jakąkolwiek interwencją w insta-
lacji elektrycznej, odłączyć zacisk z bie-
guna ujemnego akumulatora;
❒dokręcać do oporu zaciski na biegunach
akumulatora.
Przy obsłudze akumulatora
lub przebywając w jego po-
bliżu chronić zawsze oczy przy po-
mocy okularów ochronnych.
UWAGAPonadto, niektóre z tych urządzeń pobie-
rają prąd także po wyłączeniu silnika, stop-
niowo rozładowując akumulator.
166
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNE
SPIS ALFABE-
TYCZNY
DESKA ROZ-
DZIELCZA I
STEROWANIAI
BEZPIECZE-
ŃSTWO
URUCHOMIE-
NIE I JAZDA
W RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
