FIAT SCUDO 2013 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)
Manufacturer: FIAT, Model Year: 2013, Model line: SCUDO, Model: FIAT SCUDO 2013Pages: 223, PDF Size: 10.18 MB
Page 11 of 223
7
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
Για να το βάλετε ξανά μέσα στη λαβή κάντετα παρακάτω:
❒κρατήστε πατημένο το πλήκτρο Bκαι μετακινήστε το μεταλλικό ένθετο A
❒αφήστε στη συνέχεια το πλήκτρο Bκαι γυρίστε το μεταλλικό ένθετο Aμέχρι να ασφαλίσει και να πραγματοποιηθεί τοσωστό κλείσιμο.

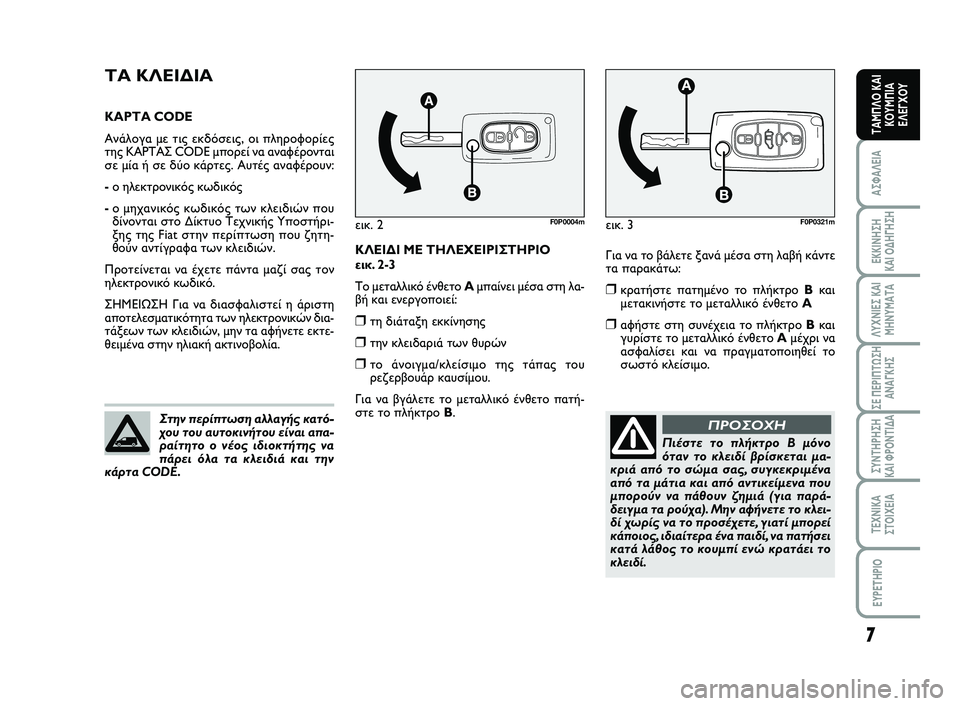

ΤΑ ΚΛΕΙΔΙΑ
ΚΑΡΤΑ CODE
Ανάλογα με τις εκδόσεις, οι πληροφορίες της ΚΑΡΤΑΣ CODE μπορεί να αναφέρονταισε μία ή σε δύο κάρτες. Αυτές αναφέρουν:
- ο ηλεκτρονικός κωδικός
- ο μηχανικός κωδικός των κλειδιών που δίνονται στο Δίκτυο Τεχνικής Υποστήρι-ξης της Fiat στην περίπτωση που ζητη-θούν αντίγραφα των κλειδιών.
Προτείνεται να έχετε πάντα μαζί σας τον ηλεκτρονικό κωδικό.
ΣΗΜΕΙΩΣΗ Για να διασφαλιστεί η άριστη αποτελεσματικότητα των ηλεκτρονικών δια-τάξεων των κλειδιών, μην τα αφήνετε εκτε-θειμένα στην ηλιακή ακτινοβολία.
Στην περίπτωση αλλαγής κατό- χου του αυτοκινήτου είναι απα-ραίτητο ο νέος ιδιοκτήτης ναπάρει όλα τα κλειδιά και τηνκάρτα CODE.
εικ. 2F0P0004mεικ. 3F0P0321m
ΚΛΕΙΔΙ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ εικ. 2-3
Το μεταλλικό ένθετο Aμπαίνει μέσα στη λα- βή και ενεργοποιεί:
❒τη διάταξη εκκίνησης
❒την κλειδαριά των θυρών
❒το άνοιγμα/κλείσιμο της τάπας τουρεζερβουάρ καυσίμου.
Για να βγάλετε το μεταλλικό ένθετο πατή- στε το πλήκτρο B.
Πιέστε το πλήκτρο B μόνο όταν το κλειδί βρίσκεται μα-κριά από το σώμα σας, συγκεκριμένααπό τα μάτια και από αντικείμενα πουμπορούν να πάθουν ζημιά (για παρά-δειγμα τα ρούχα). Μην αφήνετε το κλει-δί χωρίς να το προσέχετε, γιατί μπορείκάποιος, ιδιαίτερα ένα παιδί, να πατήσεικατά λάθος το κουμπί ενώ κρατάει τοκλειδί.
ΠΡΟΣΟΧΗ
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 7
Page 12 of 223
8
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ

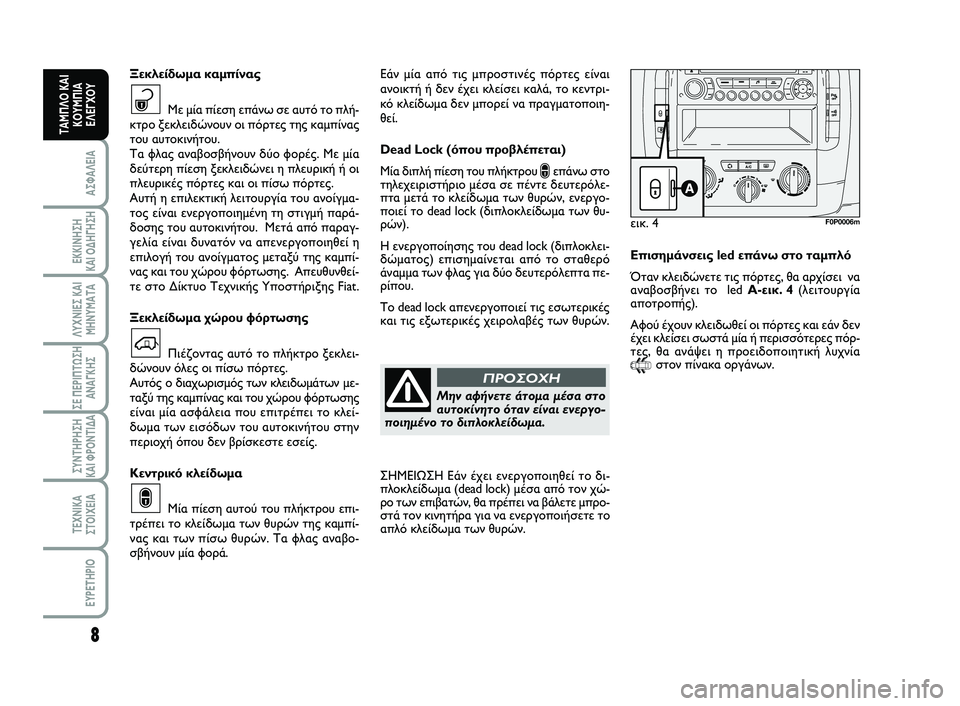

Εάν μία από τις μπροστινές πόρτες είναι ανοικτή ή δεν έχει κλείσει καλά, το κεντρι-κό κλείδωμα δεν μπορεί να πραγματοποιη-θεί.
Dead Lock (όπου προβλέπεται)
Μία διπλή πίεση του πλήκτρου ∫επάνω στο τηλεχειριστήριο μέσα σε πέντε δευτερόλε-πτα μετά το κλείδωμα των θυρών, ενεργο-ποιεί το dead lock (διπλοκλείδωμα των θυ-ρών).
Η ενεργοποίησης του dead lock (διπλοκλει- δώματος) επισημαίνεται από το σταθερόάναμμα των φλας για δύο δευτερόλεπτα πε-ρίπου.
Το dead lock απενεργοποιεί τις εσωτερικές και τις εξωτερικές χειρολαβές των θυρών.
Επισημάνσεις led επάνω στο ταμπλό
Όταν κλειδώνετε τις πόρτες, θα αρχίσει να αναβοσβήνει το led A-εικ. 4(λειτουργία αποτροπής).
Αφού έχουν κλειδωθεί οι πόρτες και εάν δεν έχει κλείσει σωστά μία ή περισσότερες πόρ-τες, θα ανάψει η προειδοποιητική λυχνία
9
εικ. 4F0P0006m
Ξεκλείδωμα καμπίνας
Με μία πίεση επάνω σε αυτό το πλή- κτρο ξεκλειδώνουν οι πόρτες της καμπίναςτου αυτοκινήτου. Τα φλας αναβοσβήνουν δύο φορές. Με μίαδεύτερη πίεση ξεκλειδώνει η πλευρική ή οιπλευρικές πόρτες και οι πίσω πόρτες. Αυτή η επιλεκτική λειτουργία του ανοίγμα-τος είναι ενεργοποιημένη τη στιγμή παρά-δοσης του αυτοκινήτου. Μετά από παραγ-γελία είναι δυνατόν να απενεργοποιηθεί ηεπιλογή του ανοίγματος μεταξύ της καμπί-νας και του χώρου φόρτωσης. Απευθυνθεί-τε στο Δίκτυο Τεχνικής Υποστήριξης Fiat.
Ξεκλείδωμα χώρου φόρτωσης
Πιέζοντας αυτό το πλήκτρο ξεκλει- δώνουν όλες οι πίσω πόρτες. Αυτός ο διαχωρισμός των κλειδωμάτων με-ταξύ της καμπίνας και του χώρου φόρτωσηςείναι μία ασφάλεια που επιτρέπει το κλεί-δωμα των εισόδων του αυτοκινήτου στηνπεριοχή όπου δεν βρίσκεστε εσείς.
Κεντρικό κλείδωμα
Μία πίεση αυτού του πλήκτρου επι- τρέπει το κλείδωμα των θυρών της καμπί-νας και των πίσω θυρών. Τα φλας αναβο-σβήνουν μία φορά.
∫
`
ª
Μην αφήνετε άτομα μέσα στο αυτοκίνητο όταν είναι ενεργο-ποιημένο το διπλοκλείδωμα.
ΠΡΟΣΟΧΗ
ΣΗΜΕΙΩΣΗ Εάν έχει ενεργοποιηθεί το δι- πλοκλείδωμα (dead lock) μέσα από τον χώ-ρο των επιβατών, θα πρέπει να βάλετε μπρο-στά τον κινητήρα για να ενεργοποιήσετε τοαπλό κλείδωμα των θυρών.
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 8
στον πίνακα οργάνων.
Page 13 of 223
9
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Οι χρησιμοποιημένες μπατα-
ρίες μολύνουν το περιβάλλον.
Θα πρέπει να τις πετάτε στα
προβλεπόμενα ειδικά δοχεία
όπως ορίζει η νομοθεσία ή να τις δίνετε
στο Δίκτυο Τεχνικής Υποστήριξης της
Fiat , όπου και θα ασχοληθούν εκείνοι με
την απόρριψή τους.
εικ. 5F0P0007mεικ. 6F0P0008m

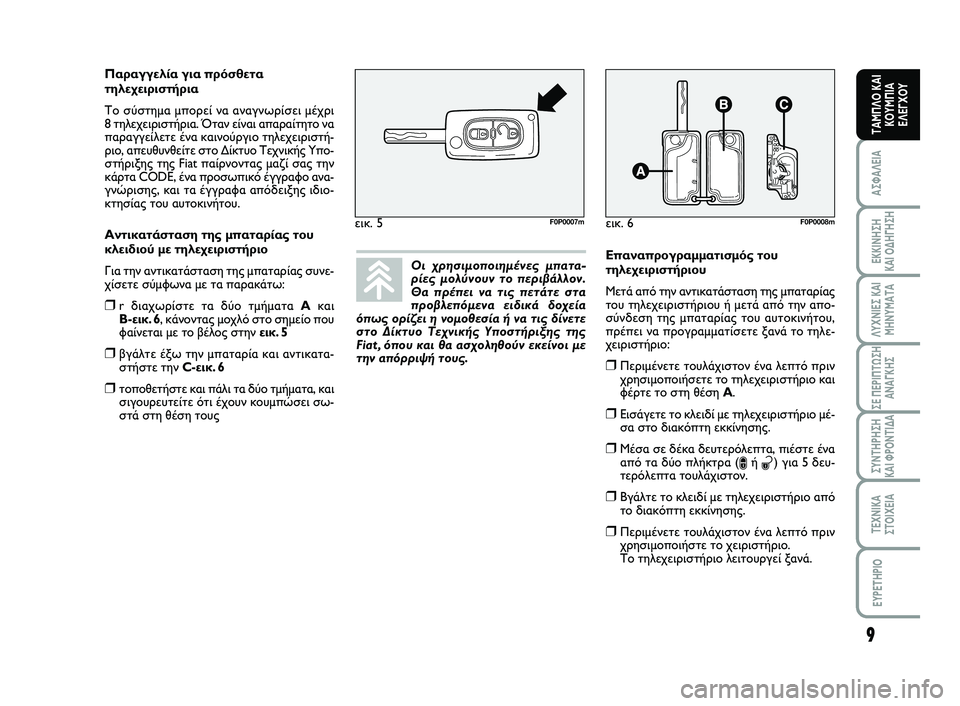

Παραγγελία για πρόσθετα
τηλεχειριστήρια
Το σύστημα μπορεί να αναγνωρίσει μέχρι
τηλεχειριστήρια. Όταν είναι απαραίτητο να
παραγγείλετε ένα καινούργιο τηλεχειριστή-
ριο, απευθυνθείτε στο Δίκτυο Τεχνικής Υπο-
στήριξης της Fiat παίρνοντας μαζί σας την
κάρτα CODE, ένα προσωπικό έγγραφο ανα-
γνώρισης, και τα έγγραφα απόδειξης ιδιο-
κτησίας του αυτοκινήτου.
Αντικατάσταση της μπαταρίας του
κλειδιού με τηλεχειριστήριο
Για την αντικατάσταση της μπαταρίας συνε-
χίσετε σύμφωνα με τα παρακάτω:
❒r διαχωρίστε τα δύο τμήματα A και
B-εικ. 6, κάνοντας μοχλό στο σημείο που
φαίνεται με το βέλος στην εικ. 5
❒βγάλτε έξω την μπαταρία και αντικατα-
στήστε την C-εικ. 6
❒τοποθετήστε και πάλι τα δύο τμήματα, και
σιγουρευτείτε ότι έχουν κουμπώσει σω-
στά στη θέση τουςΕπαναπρογραμματισμός του
τηλεχειριστήριου
Μετά από την αντικατάσταση της μπαταρίας
του τηλεχειριστήριου ή μετά από την απο-
σύνδεση της μπαταρίας του αυτοκινήτου,
πρέπει να προγραμματίσετε ξανά το τηλε-
χειριστήριο:
❒Περιμένετε τουλάχιστον ένα λεπτό πριν
χρησιμοποιήσετε το τηλεχειριστήριο και
φέρτε το στη θέση A.
❒Εισάγετε το κλειδί με τηλεχειριστήριο μέ-
σα στο διακόπτη εκκίνησης.
❒Μέσα σε δέκα δευτερόλεπτα, πιέστε ένα
από τα δύο πλήκτρα (
∫ή ª) για 5 δευ-
τερόλεπτα τουλάχιστον.
❒Βγάλτε το κλειδί με τηλεχειριστήριο από
το διακόπτη εκκίνησης.
❒Περιμένετε τουλάχιστον ένα λεπτό πριν
χρησιμοποιήστε το χειριστήριο.
Το τηλεχειριστήριο λειτουργεί ξανά.
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 9
Page 14 of 223
10
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ

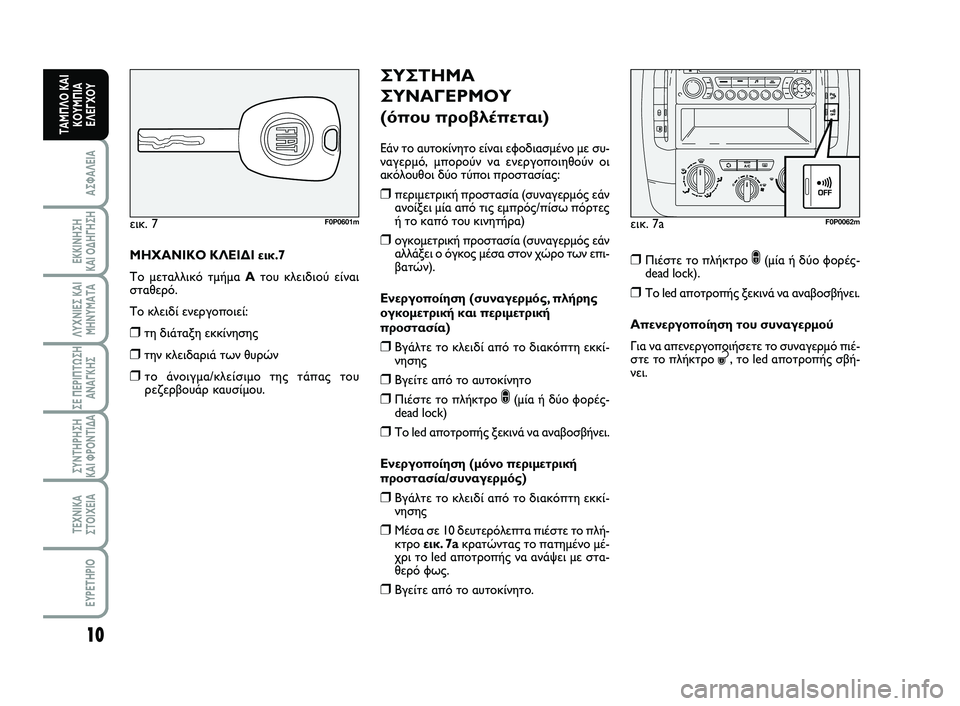

ΜΗΧΑΝΙΚΟ ΚΛΕΙΔΙ εικ.7
Το μεταλλικό τμήμα Aτου κλειδιού είναι σταθερό.
Το κλειδί ενεργοποιεί:
❒τη διάταξη εκκίνησης
❒την κλειδαριά των θυρών
❒το άνοιγμα/κλείσιμο της τάπας του ρεζερβουάρ καυσίμου.
εικ. 7F0P0601m
ΣΥΣΤΗΜΑ
ΣΥΝΑΓΕΡΜΟΥ
(όπου προβλέπεται)
Εάν το αυτοκίνητο είναι εφοδιασμένο με συ- ναγερμό, μπορούν να ενεργοποιηθούν οιακόλουθοι δύο τύποι προστασίας:
❒περιμετρική προστασία (συναγερμός εάνανοίξει μία από τις εμπρός/πίσω πόρτεςή το καπό του κινητήρα)
❒ογκομετρική προστασία (συναγερμός εάναλλάξει ο όγκος μέσα στον χώρο των επι-βατών).
Ενεργοποίηση (συναγερμός, πλήρης ογκομετρική και περιμετρικήπροστασία)
❒Βγάλτε το κλειδί από το διακόπτη εκκί- νησης
❒Βγείτε από το αυτοκίνητο
❒Πιέστε το πλήκτρο ∫(μία ή δύο φορές-dead lock)
❒Το led αποτροπής ξεκινά να αναβοσβήνει.
Ενεργοποίηση (μόνο περιμετρική προστασία/συναγερμός)
❒Βγάλτε το κλειδί από το διακόπτη εκκί- νησης
❒Μέσα σε 10 δευτερόλεπτα πιέστε το πλή-κτρο εικ. 7a κρατώντας το πατημένο μέ- χρι το led αποτροπής να ανάψει με στα-θερό φως.
❒Βγείτε από το αυτοκίνητο.
❒Πιέστε το πλήκτρο ∫(μία ή δύο φορές-dead lock).
❒Το led αποτροπής ξεκινά να αναβοσβήνει.
Απενεργοποίηση του συναγερμού
Για να απενεργοποιήσετε το συναγερμό πιέ- στε το πλήκτρο ª, το led αποτροπής σβή-νει.
εικ. 7aF0P0062m
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 10
Page 15 of 223
11
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

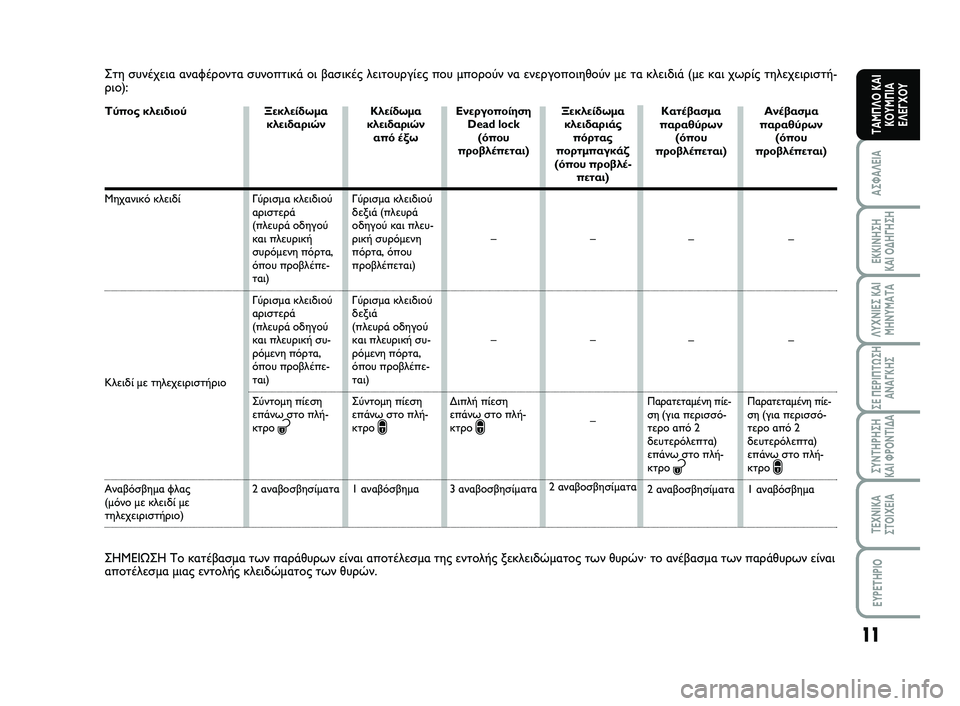

Στη συνέχεια αναφέροντα συνοπτικά οι βασικές λειτουργίες που μπορούν να ενεργοποιηθούν με τα κλειδιά (με και χωρίς τηλεχειριστή-
ριο):
Τύπος κλειδιού
Μηχανικό κλειδί
Κλειδί με τηλεχειριστήριο
Αναβόσβημα φλας
(μόνο με κλειδί με
τηλεχειριστήριο)Ξεκλείδωμα
κλειδαριών
Γύρισμα κλειδιού
αριστερά
(πλευρά οδηγού
και πλευρική
συρόμενη πόρτα,
όπου προβλέπε-
ται)
Γύρισμα κλειδιού
αριστερά
(πλευρά οδηγού
και πλευρική συ-
ρόμενη πόρτα,
όπου προβλέπε-
ται)
Σύντομη πίεση
επάνω στο πλή-
κτρο
ª
2 αναβοσβησίματαΚλείδωμα
κλειδαριών
από έξω
Γύρισμα κλειδιού
δεξιά (πλευρά
οδηγού και πλευ-
ρική συρόμενη
πόρτα, όπου
προβλέπεται)
Γύρισμα κλειδιού
δεξιά
(πλευρά οδηγού
και πλευρική συ-
ρόμενη πόρτα,
όπου προβλέπε-
ται)
Σύντομη πίεση
επάνω στο πλή-
κτρο
∫
1 αναβόσβημαΕνεργοποίηση
Dead lock
(όπου
προβλέπεται)
–
–
Διπλή πίεση
επάνω στο πλή-
κτρο
∫
3 αναβοσβησίματαΞεκλείδωμα
κλειδαριάς
πόρτας
πορτμπαγκάζ
(όπου προβλέ-
πεται)
–
–
–
2 αναβοσβησίματαΚατέβασμα
παραθύρων
(όπου
προβλέπεται)
–
–
Παρατεταμένη πίε-
ση (για περισσό-
τερο από 2
δευτερόλεπτα)
επάνω στο πλή-
κτρο
ª
2 αναβοσβησίματαΑνέβασμα
παραθύρων
(όπου
προβλέπεται)
–
–
Παρατεταμένη πίε-
ση (για περισσό-
τερο από 2
δευτερόλεπτα)
επάνω στο πλή-
κτρο
∫
1 αναβόσβημα
ΣΗΜΕΙΩΣΗ Το κατέβασμα των παράθυρων είναι αποτέλεσμα της εντολής ξεκλειδώματος των θυρών· το ανέβασμα των παράθυρων είναι
αποτέλεσμα μιας εντολής κλειδώματος των θυρών.
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 11
Page 16 of 223
12
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

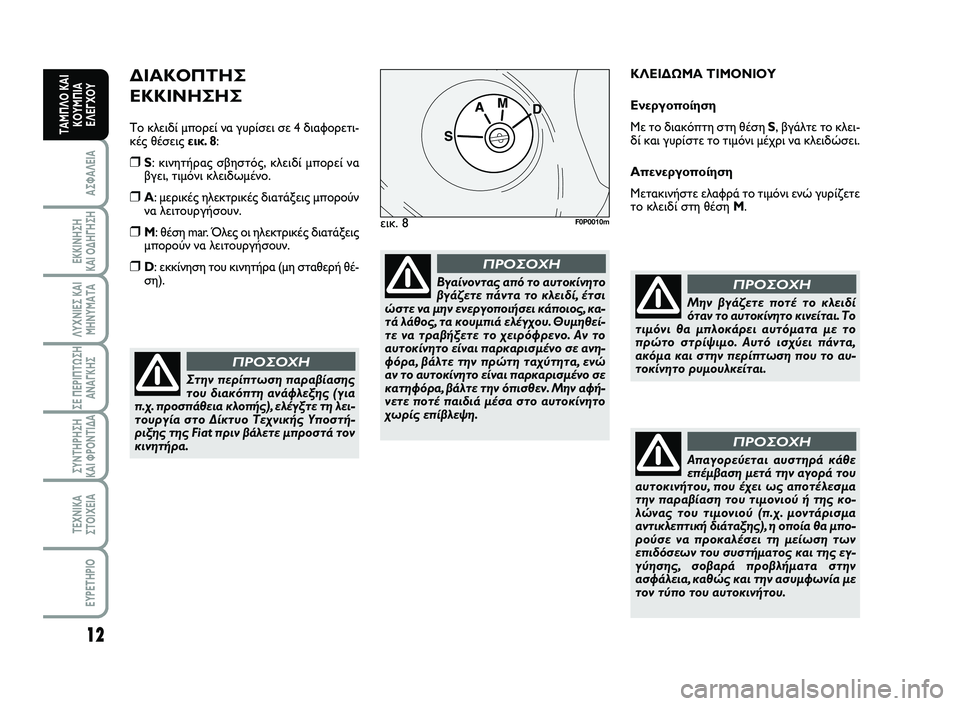

ΔΙΑΚΟΠΤΗΣ
ΕΚΚΙΝΗΣΗΣ
Το κλειδί μπορεί να γυρίσει σε 4 διαφορετι-
κές θέσεις εικ. 8:
❒S: κινητήρας σβηστός, κλειδί μπορεί να
βγει, τιμόνι κλειδωμένο.
❒A: μερικές ηλεκτρικές διατάξεις μπορούν
να λειτουργήσουν.
❒M: θέση mar. Όλες οι ηλεκτρικές διατάξεις
μπορούν να λειτουργήσουν.
❒D: εκκίνηση του κινητήρα (μη σταθερή θέ-
ση).ΚΛΕΙΔΩΜΑ ΤΙΜΟΝΙΟΥ
Ενεργοποίηση
Με το διακόπτη στη θέση S, βγάλτε το κλει-
δί και γυρίστε το τιμόνι μέχρι να κλειδώσει.
Απενεργοποίηση
Μετακινήστε ελαφρά το τιμόνι ενώ γυρίζετε
το κλειδί στη θέση M.
Στην περίπτωση παραβίασης
του διακόπτη ανάφλεξης (για
π.χ. προσπάθεια κλοπής), ελέγξτε τη λει-
τουργία στο Δίκτυο Τεχνικής Υποστή-
ριξης της Fiat πριν βάλετε μπροστά τον
κινητήρα.
ΠΡΟΣΟΧΗ
Βγαίνοντας από το αυτοκίνητο
βγάζετε πάντα το κλειδί, έτσι
ώστε να μην ενεργοποιήσει κάποιος, κα-
τά λάθος, τα κουμπιά ελέγχου. Θυμηθεί-
τε να τραβήξετε το χειρόφρενο. Αν το
αυτοκίνητο είναι παρκαρισμένο σε ανη-
φόρα, βάλτε την πρώτη ταχύτητα, ενώ
αν το αυτοκίνητο είναι παρκαρισμένο σε
κατηφόρα, βάλτε την όπισθεν. Μην αφή-
νετε ποτέ παιδιά μέσα στο αυτοκίνητο
χωρίς επίβλεψη.
ΠΡΟΣΟΧΗ
εικ. 8F0P0010m
Μην βγάζετε ποτέ το κλειδί
όταν το αυτοκίνητο κινείται. Το
τιμόνι θα μπλοκάρει αυτόματα με το
πρώτο στρίψιμο. Αυτό ισχύει πάντα,
ακόμα και στην περίπτωση που το αυ-
τοκίνητο ρυμουλκείται.
ΠΡΟΣΟΧΗ
Απαγορεύεται αυστηρά κάθε
επέμβαση μετά την αγορά του
αυτοκινήτου, που έχει ως αποτέλεσμα
την παραβίαση του τιμονιού ή της κο-
λώνας του τιμονιού (π.χ. μοντάρισμα
αντικλεπτική διάταξης), η οποία θα μπο-
ρούσε να προκαλέσει τη μείωση των
επιδόσεων του συστήματος και της εγ-
γύησης, σοβαρά προβλήματα στην
ασφάλεια, καθώς και την ασυμφωνία με
τον τύπο του αυτοκινήτου.
ΠΡΟΣΟΧΗ
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 12
Page 17 of 223
13
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

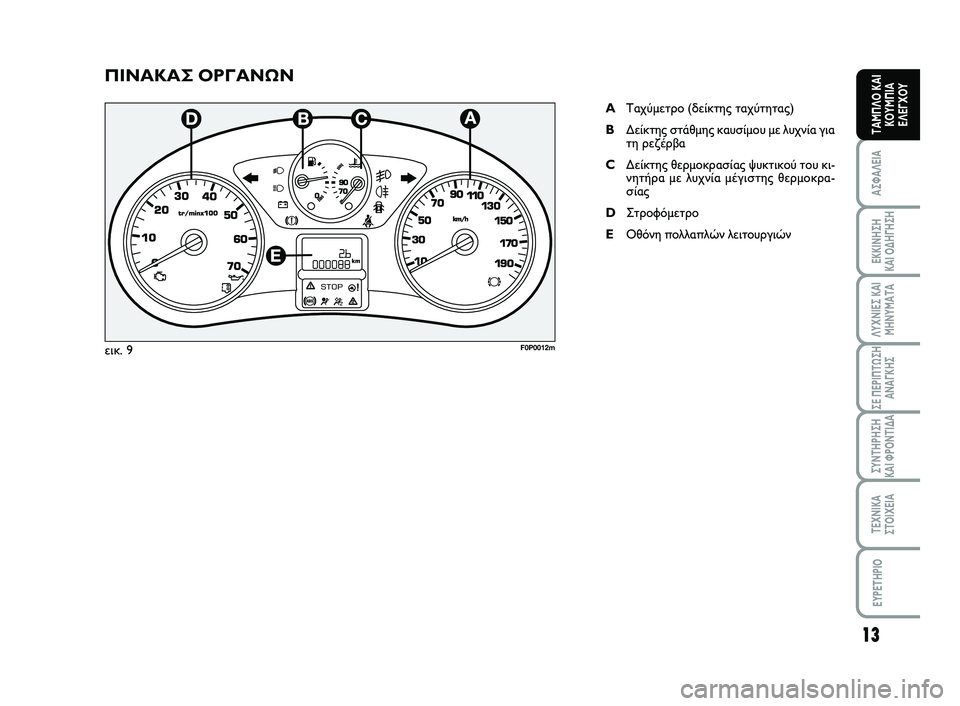

ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
AΤαχύμετρο (δείκτης ταχύτητας)
BΔείκτης στάθμης καυσίμου με λυχνία για
τη ρεζέρβα
CΔείκτης θερμοκρασίας ψυκτικού του κι-
νητήρα με λυχνία μέγιστης θερμοκρα-
σίας
DΣτροφόμετρο
EΟθόνη πολλαπλών λειτουργιών
F0P0012mεικ. 9
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 13
Page 18 of 223

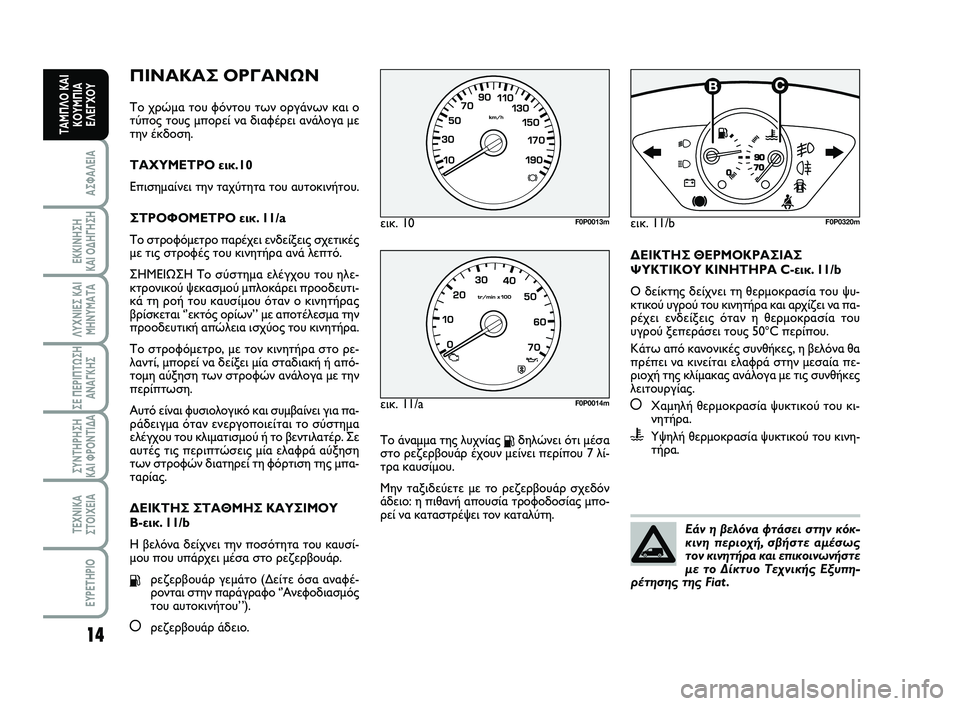

ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
Το χρώμα του φόντου των οργάνων και ο
τύπος τους μπορεί να διαφέρει ανάλογα με
την έκδοση.
ΤΑΧΥΜΕΤΡΟ εικ.10
Επισημαίνει την ταχύτητα του αυτοκινήτου.
ΣΤΡΟΦΟΜΕΤΡΟ εικ. 11/a
Το στροφόμετρο παρέχει ενδείξεις σχετικές
με τις στροφές του κινητήρα ανά λεπτό.
ΣΗΜΕΙΩΣΗ Το σύστημα ελέγχου του ηλε-
κτρονικού ψεκασμού μπλοκάρει προοδευτι-
κά τη ροή του καυσίμου όταν ο κινητήρας
βρίσκεται ‘’εκτός ορίων’ ’ με αποτέλεσμα την
προοδευτική απώλεια ισχύος του κινητήρα.
Το στροφόμετρο, με τον κινητήρα στο ρε-
λαντί, μπορεί να δείξει μία σταδιακή ή από-
τομη αύξηση των στροφών ανάλογα με την
περίπτωση.
Αυτό είναι φυσιολογικό και συμβαίνει για πα-
ράδειγμα όταν ενεργοποιείται το σύστημα
ελέγχου του κλιματισμού ή το βεντιλατέρ. Σε
αυτές τις περιπτώσεις μία ελαφρά αύξηση
των στροφών διατηρεί τη φόρτιση της μπα-
ταρίας.
ΔΕΙΚΤΗΣ ΣΤΑΘΜΗΣ ΚΑΥΣΙΜΟΥ
B-εικ. 11/b
Η βελόνα δείχνει την ποσότητα του καυσί-
μου που υπάρχει μέσα στο ρεζερβουάρ.
Kρεζερβουάρ γεμάτο (Δείτε όσα αναφέ-
ρονται στην παράγραφο ‘’Ανεφοδιασμός
του αυτοκινήτου’ ’).
åρεζερβουάρ άδειο.Το άναμμα της λυχνίας
Kδηλώνει ότι μέσα
στο ρεζερβουάρ έχουν μείνει περίπου 7 λί-
τρα καυσίμου.
Μην ταξιδεύετε με το ρεζερβουάρ σχεδόν
άδειο: η πιθανή απουσία τροφοδοσίας μπο-
ρεί να καταστρέψει τον καταλύτη.ΔΕΙΚΤΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
ΨΥΚΤΙΚΟΥ ΚΙΝΗΤΗΡΑ C-εικ. 11/b
Ο δείκτης δείχνει τη θερμοκρασία του ψυ-
κτικού υγρού του κινητήρα και αρχίζει να πα-
ρέχει ενδείξεις όταν η θερμοκρασία του
υγρού ξεπεράσει τους 50°C περίπου.
Κάτω από κανονικές συνθήκες, η βελόνα θα
πρέπει να κινείται ελαφρά στην μεσαία πε-
ριοχή της κλίμακας ανάλογα με τις συνθήκες
λειτουργίας.
åΧαμηλή θερμοκρασία ψυκτικού του κι-
νητήρα.
uΥψηλή θερμοκρασία ψυκτικού του κινη-
τήρα. εικ. 10
F0P0013m
εικ. 11/aF0P0014m
14
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Εάν η βελόνα φτάσει στην κόκ-
κινη περιοχή, σβήστε αμέσως
τον κινητήρα και επικοινωνήστε
με το Δίκτυο Τεχνικής Εξυπη-
ρέτησης της Fiat .
εικ. 11/b
1/2
F0P0320m
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 14
Page 19 of 223
15
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

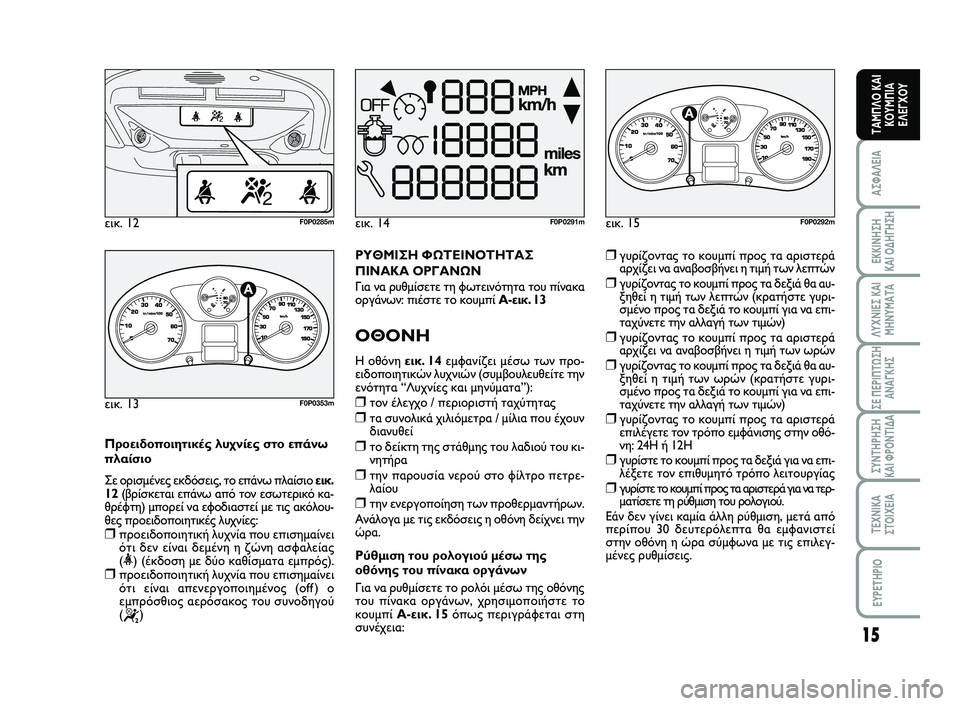

Προειδοποιητικές λυχνίες στο επάνω
πλαίσιο
Σε ορισμένες εκδόσεις, το επάνω πλαίσιο εικ.
12(βρίσκεται επάνω από τον εσωτερικό κα-
θρέφτη) μπορεί να εφοδιαστεί με τις ακόλου-
θες προειδοποιητικές λυχνίες:
❒προειδοποιητική λυχνία που επισημαίνει
ότι δεν είναι δεμένη η ζώνη ασφαλείας
(
<) (έκδοση με δύο καθίσματα εμπρός).❒προειδοποιητική λυχνία που επισημαίνει
ότι είναι απενεργοποιημένος (off ) ο
εμπρόσθιος αερόσακος του συνοδηγού
(
“) εικ. 12
F0P0285m
εικ. 13
1/2
F0P0353m
ΡΥΘΜΙΣΗ ΦΩΤΕΙΝΟΤΗΤΑΣ
ΠΙΝΑΚΑ ΟΡΓΑΝΩΝ
Για να ρυθμίσετε τη φωτεινότητα του πίνακα
οργάνων: πιέστε το κουμπί A-εικ. 13
ΟΘΟΝΗ
Η οθόνη εικ. 14εμφανίζει μέσω των προ-
ειδοποιητικών λυχνιών (συμβουλευθείτε την
ενότητα “Λυχνίες και μηνύματα”):
❒τον έλεγχο / περιοριστή ταχύτητας
❒τα συνολικά χιλιόμετρα / μίλια που έχουν
διανυθεί
❒το δείκτη της στάθμης του λαδιού του κι-
νητήρα
❒την παρουσία νερού στο φίλτρο πετρε-
λαίου
❒την ενεργοποίηση των προθερμαντήρων.
Ανάλογα με τις εκδόσεις η οθόνη δείχνει την
ώρα.
Ρύθμιση του ρολογιού μέσω της
οθόνης του πίνακα οργάνων
Για να ρυθμίσετε το ρολόι μέσω της οθόνης
του πίνακα οργάνων, χρησιμοποιήστε το
κουμπί A-εικ. 15όπως περιγράφεται στη
συνέχεια: εικ. 14
F0P0291mεικ. 15
1/2
F0P0292m
❒γυρίζοντας το κουμπί προς τα αριστερά
αρχίζει να αναβοσβήνει η τιμή των λεπτών
❒γυρίζοντας το κουμπί προς τα δεξιά θα αυ-
ξηθεί η τιμή των λεπτών (κρατήστε γυρι-
σμένο προς τα δεξιά το κουμπί για να επι-
ταχύνετε την αλλαγή των τιμών)
❒γυρίζοντας το κουμπί προς τα αριστερά
αρχίζει να αναβοσβήνει η τιμή των ωρών
❒γυρίζοντας το κουμπί προς τα δεξιά θα αυ-
ξηθεί η τιμή των ωρών (κρατήστε γυρι-
σμένο προς τα δεξιά το κουμπί για να επι-
ταχύνετε την αλλαγή των τιμών)
❒γυρίζοντας το κουμπί προς τα αριστερά
επιλέγετε τον τρόπο εμφάνισης στην οθό-
νη: 24H ή 12H
❒γυρίστε το κουμπί προς τα δεξιά για να επι-
λέξετε τον επιθυμητό τρόπο λειτουργίας
❒γυρίστε το κουμπί προς τα αριστερά για να τερ-
ματίσετε τη ρύθμιση του ρολογιού.
Εάν δεν γίνει καμία άλλη ρύθμιση, μετά από
περίπου 30 δευτερόλεπτα θα εμφανιστεί
στην οθόνη η ώρα σύμφωνα με τις επιλεγ-
μένες ρυθμίσεις.
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 15
Page 20 of 223
16
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ

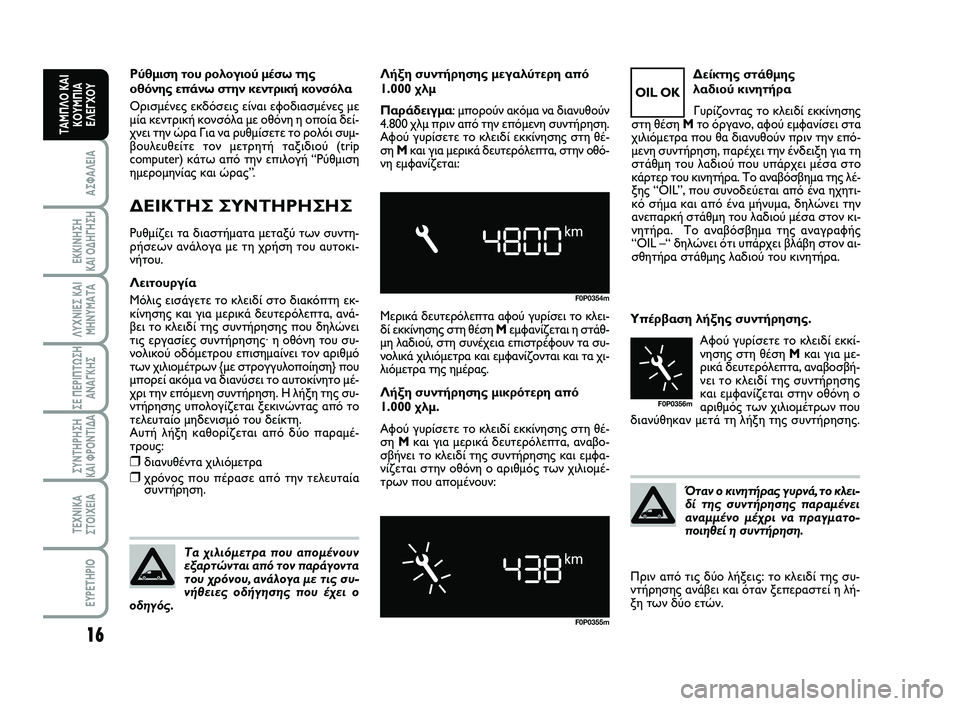

Ρύθμιση του ρολογιού μέσω της οθόνης επάνω στην κεντρική κονσόλα
Ορισμένες εκδόσεις είναι εφοδιασμένες με μία κεντρική κονσόλα με οθόνη η οποία δεί-χνει την ώρα Για να ρυθμίσετε το ρολόι συμ-βουλευθείτε τον μετρητή ταξιδιού (tripcomputer) κάτω από την επιλογή “Ρύθμισηημερομηνίας και ώρας”.
ΔΕΙΚΤΗΣ ΣΥΝΤΗΡΗΣΗΣ
Ρυθμίζει τα διαστήματα μεταξύ των συντη-ρήσεων ανάλογα με τη χρήση του αυτοκι-νήτου.
Λειτουργία
Μόλις εισάγετε το κλειδί στο διακόπτη εκ- κίνησης και για μερικά δευτερόλεπτα, ανά-βει το κλειδί της συντήρησης που δηλώνειτις εργασίες συντήρησης· η οθόνη του συ-νολικού οδόμετρου επισημαίνει τον αριθμότων χιλιομέτρων {με στρογγυλοποίηση} πουμπορεί ακόμα να διανύσει το αυτοκίνητο μέ-χρι την επόμενη συντήρηση. Η λήξη της συ-ντήρησης υπολογίζεται ξεκινώντας από τοτελευταίο μηδενισμό του δείκτη. Αυτή λήξη καθορίζεται από δύο παραμέ-τρους:
❒διανυθέντα χιλιόμετρα
❒χρόνος που πέρασε από την τελευταία συντήρηση.
Υπέρβαση λήξης συντήρησης.
Αφού γυρίσετε το κλειδί εκκί- νησης στη θέση Mκαι για με- ρικά δευτερόλεπτα, αναβοσβή-νει το κλειδί της συντήρησηςκαι εμφανίζεται στην οθόνη οαριθμός των χιλιομέτρων πουδιανύθηκαν μετά τη λήξη της συντήρησης.
Λήξη συντήρησης μεγαλύτερη από 1.000 χλμ
Παράδειγμα : μπορούν ακόμα να διανυθούν 4.800 χλμ πριν από την επόμενη συντήρηση.Αφού γυρίσετε το κλειδί εκκίνησης στη θέ-ση Mκαι για μερικά δευτερόλεπτα, στην οθό- νη εμφανίζεται:
Τα χιλιόμετρα που απομένουν εξαρτώνται από τον παράγοντατου χρόνου, ανάλογα με τις συ-νήθειες οδήγησης που έχει οοδηγός.
F0P0354m
F0P0355m
Μερικά δευτερόλεπτα αφού γυρίσει το κλει- δί εκκίνησης στη θέση Mεμφανίζεται η στάθ- μη λαδιού, στη συνέχεια επιστρέφουν τα συ-νολικά χιλιόμετρα και εμφανίζονται και τα χι-λιόμετρα της ημέρας.
Λήξη συντήρησης μικρότερη από 1.000 χλμ.
Αφού γυρίσετε το κλειδί εκκίνησης στη θέ- ση Mκαι για μερικά δευτερόλεπτα, αναβο- σβήνει το κλειδί της συντήρησης και εμφα-νίζεται στην οθόνη ο αριθμός των χιλιομέ-τρων που απομένουν: Όταν ο κινητήρας γυρνά, το κλει- δί της συντήρησης παραμένειαναμμένο μέχρι να πραγματο-ποιηθεί η συντήρηση.
Δείκτης στάθμης λαδιού κινητήρα
Γυρίζοντας το κλειδί εκκίνησης στη θέση Mτο όργανο, αφού εμφανίσει στα χιλιόμετρα που θα διανυθούν πριν την επό-μενη συντήρηση, παρέχει την ένδειξη για τηστάθμη του λαδιού που υπάρχει μέσα στοκάρτερ του κινητήρα. Το αναβόσβημα της λέ-ξης “OIL”, που συνοδεύεται από ένα ηχητι-κό σήμα και από ένα μήνυμα, δηλώνει τηνανεπαρκή στάθμη του λαδιού μέσα στον κι-νητήρα. Το αναβόσβημα της αναγραφής“OIL –“ δηλώνει ότι υπάρχει βλάβη στον αι-σθητήρα στάθμης λαδιού του κινητήρα.
OIL OK
F0P0356m
Πριν από τις δύο λήξεις: το κλειδί της συ- ντήρησης ανάβει και όταν ξεπεραστεί η λή-ξη των δύο ετών.
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 16
