FIAT SCUDO 2013 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

Το ύφασμα της ταπετσαρίας
του δικού σας αυτοκινήτου εί-
ναι επίτηδες φτιαγμένο έτσι
ώστε να είναι ανθεκτικό στη συ-
νηθισμένη φθορά η οποία είναι αποτέλε-
σμα της καθημερινής χρήσης του αυτο-
κινήτου. Πάντως είναι απολύτως ανα-
γκαίο να προλαμβάνετε το δυνατό και/ή
παρατεταμένο γδάρσιμο/τρίψιμο το οποίο
προκαλείται από αξεσουάρ των ρούχων
όπως μεταλλικές αγκράφες, καρφιά, σύν-
δεσμοι “Velcro”, κλπ. τα οποία προκαλούν
τοπική καταπόνηση του υφάσματος η
οποία μπορεί να κόψει τις ίνες του και
σαν επακόλουθο να προκαλέσει ζημιά
στην ταπετσαρία.
17
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Απόσταση από τον προορισμό
Αυτή η τιμή δείχνει την απόσταση που απο-
μένει ακόμα να καλυφθεί, όταν είναι ενεργός
η πλοήγηση από το σύστημα.
Απόσταση που διανύθηκε
Αυτή η τιμή δείχνει την απόσταση που έχει
διανυθεί από την έναρξη του ταξιδιού, μετά
από το μηδενισμό.
Μέση κατανάλωση
Αυτή η τιμή δείχνει τη μέση κατανάλωση
από την έναρξη του ταξιδιού, μετά από το
μηδενισμό
Μέση ταχύτητα
Αυτή η τιμή δείχνει τη μέση ωριαία ταχύτη-
τα του αυτοκινήτου που υπολογίζεται από
την έναρξη του ταξιδιού, μετά από τον μη-
δενισμό (Reset).

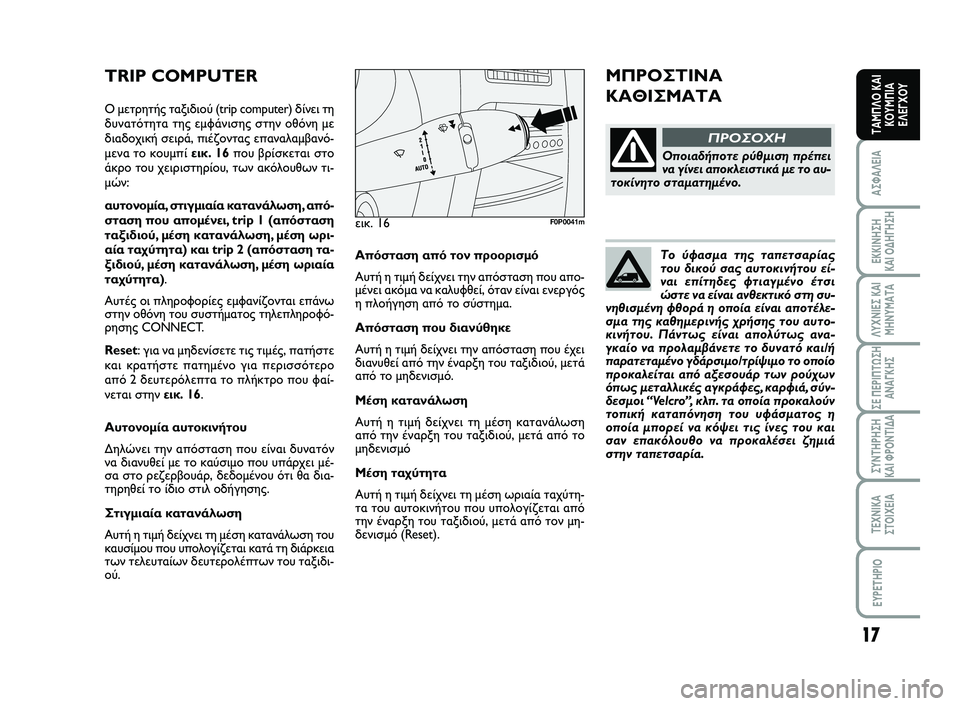

TRIP COMPUTER
Ο μετρητής ταξιδιού (trip computer) δίνει τη
δυνατότητα της εμφάνισης στην οθόνη με
διαδοχική σειρά, πιέζοντας επαναλαμβανό-
μενα το κουμπί εικ. 16που βρίσκεται στο
άκρο του χειριστηρίου, των ακόλουθων τι-
μών:
αυτονομία, στιγμιαία κατανάλωση, από-
σταση που απομένει, trip 1 (απόσταση
ταξιδιού, μέση κατανάλωση, μέση ωρι-
αία ταχύτητα) και trip 2 (απόσταση τα-
ξιδιού, μέση κατανάλωση, μέση ωριαία
ταχύτητα).
Αυτές οι πληροφορίες εμφανίζονται επάνω
στην οθόνη του συστήματος τηλεπληροφό-
ρησης CONNECT.
Reset: για να μηδενίσετε τις τιμές, πατήστε
και κρατήστε πατημένο για περισσότερο
από 2 δευτερόλεπτα το πλήκτρο που φαί-
νεται στην εικ. 16.
Αυτονομία αυτοκινήτου
Δηλώνει την απόσταση που είναι δυνατόν
να διανυθεί με το καύσιμο που υπάρχει μέ-
σα στο ρεζερβουάρ, δεδομένου ότι θα δια-
τηρηθεί το ίδιο στιλ οδήγησης.
Στιγμιαία κατανάλωση
Αυτή η τιμή δείχνει τη μέση κατανάλωση του
καυσίμου που υπολογίζεται κατά τη διάρκεια
των τελευταίων δευτερολέπτων του ταξιδι-
ού.εικ. 16
F0P0041m
ΜΠΡΟΣΤΙΝΑ
ΚΑΘΙΣΜΑΤΑ
Οποιαδήποτε ρύθμιση πρέπει
να γίνει αποκλειστικά με το αυ-
τοκίνητο σταματημένο.
ΠΡΟΣΟΧΗ
001-017 SCUDO LUM GR 26/10/12 13.40 Pagina 17

18
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

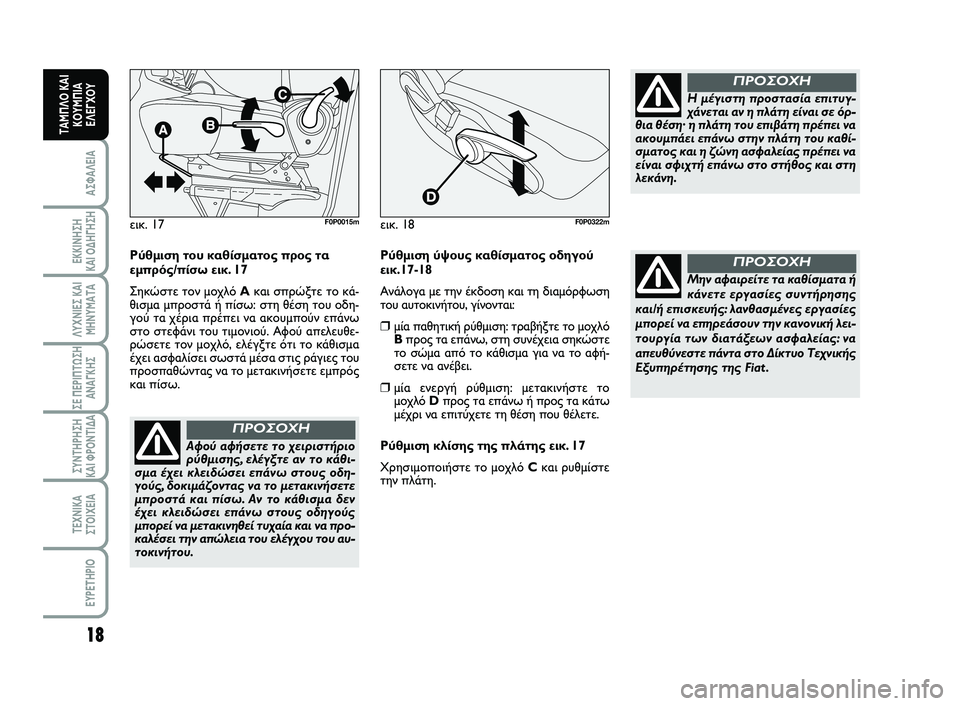

Ρύθμιση του καθίσματος προς τα
εμπρός/πίσω εικ. 17
Σηκώστε τον μοχλό Aκαι σπρώξτε το κά-
θισμα μπροστά ή πίσω: στη θέση του οδη-
γού τα χέρια πρέπει να ακουμπούν επάνω
στο στεφάνι του τιμονιού. Αφού απελευθε-
ρώσετε τον μοχλό, ελέγξτε ότι το κάθισμα
έχει ασφαλίσει σωστά μέσα στις ράγιες του
προσπαθώντας να το μετακινήσετε εμπρός
και πίσω.
Αφού αφήσετε το χειριστήριο
ρύθμισης, ελέγξτε αν το κάθι-
σμα έχει κλειδώσει επάνω στους οδη-
γούς, δοκιμάζοντας να το μετακινήσετε
μπροστά και πίσω. Αν το κάθισμα δεν
έχει κλειδώσει επάνω στους οδηγούς
μπορεί να μετακινηθεί τυχαία και να προ-
καλέσει την απώλεια του ελέγχου του αυ-
τοκινήτου.
ΠΡΟΣΟΧΗ
Η μέγιστη προστασία επιτυγ-
χάνεται αν η πλάτη είναι σε όρ-
θια θέση· η πλάτη του επιβάτη πρέπει να
ακουμπάει επάνω στην πλάτη του καθί-
σματος και η ζώνη ασφαλείας πρέπει να
είναι σφιχτή επάνω στο στήθος και στη
λεκάνη.
ΠΡΟΣΟΧΗ
Μην αφαιρείτε τα καθίσματα ή
κάνετε εργασίες συντήρησης
και/ή επισκευής: λανθασμένες εργασίες
μπορεί να επηρεάσουν την κανονική λει-
τουργία των διατάξεων ασφαλείας: να
απευθύνεστε πάντα στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat .
ΠΡΟΣΟΧΗ
εικ. 17F0P0015m
Ρύθμιση ύψους καθίσματος οδηγού
εικ.17-18
Ανάλογα με την έκδοση και τη διαμόρφωση
του αυτοκινήτου, γίνονται:
❒μία παθητική ρύθμιση: τραβήξτε το μοχλό
Bπρος τα επάνω, στη συνέχεια σηκώστε
το σώμα από το κάθισμα για να το αφή-
σετε να ανέβει.
❒μία ενεργή ρύθμιση: μετακινήστε το
μοχλό Dπρος τα επάνω ή προς τα κάτω
μέχρι να επιτύχετε τη θέση που θέλετε.
Ρύθμιση κλίσης της πλάτης εικ. 17
Χρησιμοποιήστε το μοχλό C και ρυθμίστε
την πλάτη. εικ. 18
F0P0322m
018-080 SCUDO LUM GR 26/10/12 13.52 Pagina 18

19
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
εικ. 18/aF0P0016m
εικ. 19
AB
F0P0017m
εικ. 20F0P0018m
εικ. 21F0P0019m

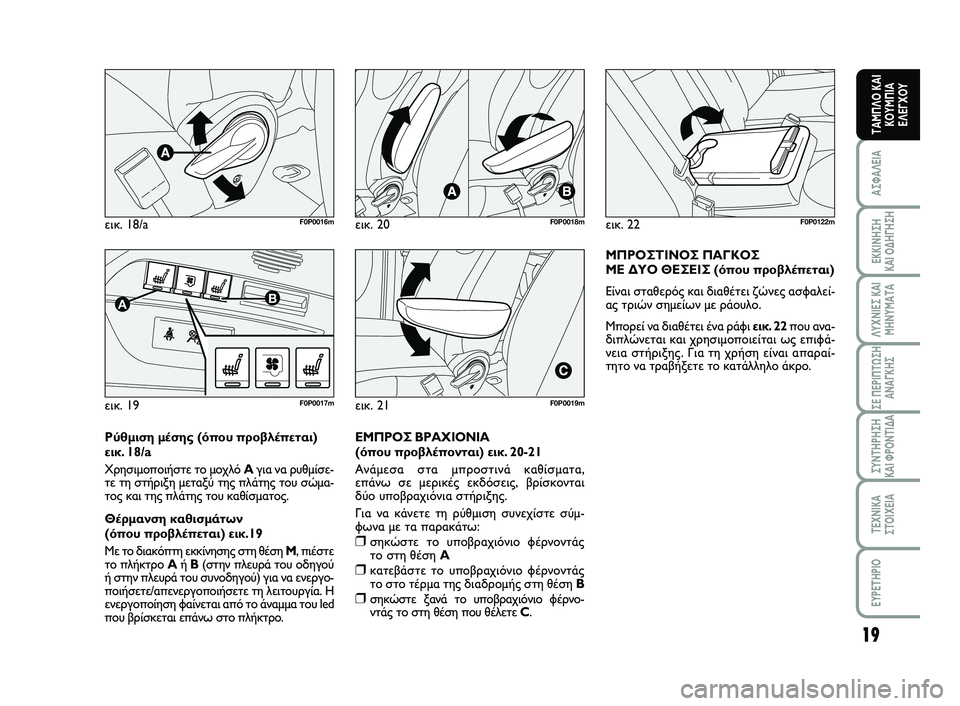

Ρύθμιση μέσης (όπου προβλέπεται) εικ. 18/a
Χρησιμοποιήστε το μοχλό Aγια να ρυθμίσε- τε τη στήριξη μεταξύ της πλάτης του σώμα-τος και της πλάτης του καθίσματος.
Θέρμανση καθισμάτων (όπου προβλέπεται) εικ.19
Με το διακόπτη εκκίνησης στη θέση M, πιέστε το πλήκτρο Aή B(στην πλευρά του οδηγού ή στην πλευρά του συνοδηγού) για να ενεργο-ποιήσετε/απενεργοποιήσετε τη λειτουργία. Ηενεργοποίηση φαίνεται από το άναμμα του ledπου βρίσκεται επάνω στο πλήκτρο.
ΕΜΠΡΟΣ ΒΡΑΧΙΟΝΙΑ (όπου προβλέπονται) εικ. 20-21
Ανάμεσα στα μπροστινά καθίσματα, επάνω σε μερικές εκδόσεις, βρίσκονταιδύο υποβραχιόνια στήριξης.
Για να κάνετε τη ρύθμιση συνεχίστε σύμ- φωνα με τα παρακάτω:
❒σηκώστε το υποβραχιόνιο φέρνοντάςτο στη θέση A
❒κατεβάστε το υποβραχιόνιο φέρνοντάς το στο τέρμα της διαδρομής στη θέση B
❒σηκώστε ξανά το υποβραχιόνιο φέρνο- ντάς το στη θέση που θέλετε C.
εικ. 22F0P0122m
ΜΠΡΟΣΤΙΝΟΣ ΠΑΓΚΟΣ ΜΕ ΔΥΟ ΘΕΣΕΙΣ (όπου προβλέπεται)
Είναι σταθερός και διαθέτει ζώνες ασφαλεί- ας τριών σημείων με ράουλο.
Μπορεί να διαθέτει ένα ράφι εικ. 22που ανα- διπλώνεται και χρησιμοποιείται ως επιφά-νεια στήριξης. Για τη χρήση είναι απαραί-τητο να τραβήξετε το κατάλληλο άκρο.
018-080 SCUDO LUM GR 26/10/12 13.52 Pagina 19

20
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
Αναδίπλωση, εξαγωγή και
επανατοποθέτηση του κάτω μέρους
του ΠΙΣΩ πάγκου/καθίσματος
Για να ξεμοντάρετε και στη συ-
νέχεια να μοντάρετε το κάθι-
σμα είναι απαραίτητο να κρατήσετε την
πλάτη σταθερά προς τα κάτω και να την
ισιώσετε επάνω στο μαξιλάρι, ώστε να
εμποδίσετε τον κίνδυνο επαφής των μη-
χανισμών άρθρωσης του καθίσματος.
ΠΡΟΣΟΧΗ

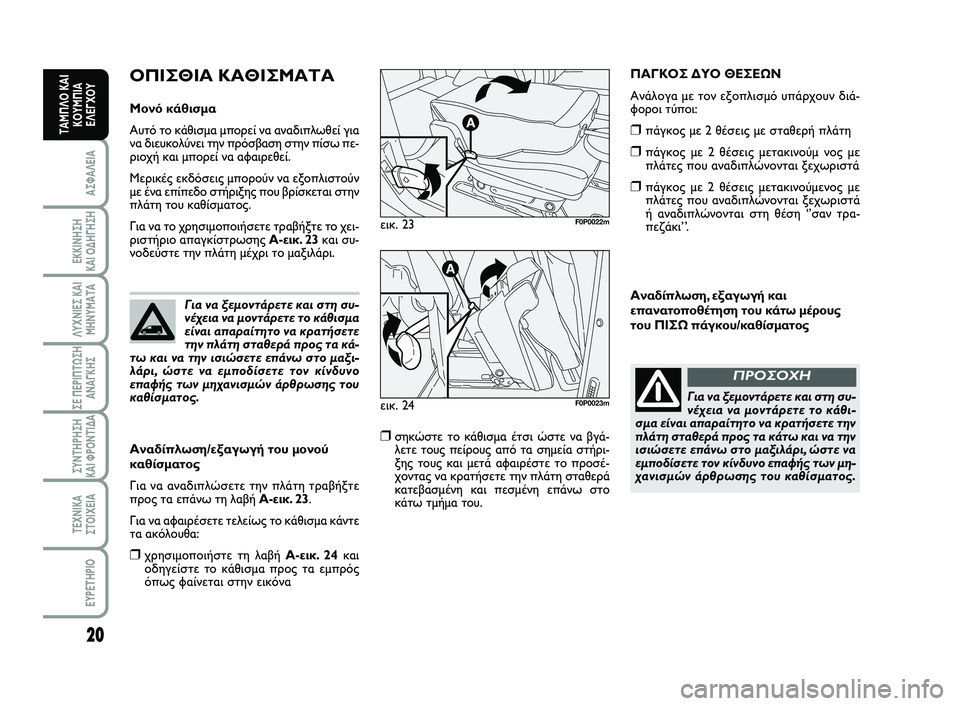

ΟΠΙΣΘΙΑ ΚΑΘΙΣΜΑΤΑ
Μονό κάθισμα
Αυτό το κάθισμα μπορεί να αναδιπλωθεί για
να διευκολύνει την πρόσβαση στην πίσω πε-
ριοχή και μπορεί να αφαιρεθεί.
Μερικές εκδόσεις μπορούν να εξοπλιστούν
με ένα επίπεδο στήριξης που βρίσκεται στην
πλάτη του καθίσματος.
Για να το χρησιμοποιήσετε τραβήξτε το χει-
ριστήριο απαγκίστρωσης A-εικ. 23και συ-
νοδεύστε την πλάτη μέχρι το μαξιλάρι.
Αναδίπλωση/εξαγωγή του μονού
καθίσματος
Για να αναδιπλώσετε την πλάτη τραβήξτε
προς τα επάνω τη λαβή A-εικ. 23.
Για να αφαιρέσετε τελείως το κάθισμα κάντε
τα ακόλουθα:
❒χρησιμοποιήστε τη λαβή A-εικ. 24και
οδηγείστε το κάθισμα προς τα εμπρός
όπως φαίνεται στην εικόνα
❒σηκώστε το κάθισμα έτσι ώστε να βγά-
λετε τους πείρους από τα σημεία στήρι-
ξης τους και μετά αφαιρέστε το προσέ-
χοντας να κρατήσετε την πλάτη σταθερά
κατεβασμένη και πεσμένη επάνω στο
κάτω τμήμα του. εικ. 23
F0P0022m
εικ. 24F0P0023m
Για να ξεμοντάρετε και στη συ-
νέχεια να μοντάρετε το κάθισμα
είναι απαραίτητο να κρατήσετε
την πλάτη σταθερά προς τα κά-
τω και να την ισιώσετε επάνω στο μαξι-
λάρι, ώστε να εμποδίσετε τον κίνδυνο
επαφής των μηχανισμών άρθρωσης του
καθίσματος.
ΠΑΓΚΟΣ ΔΥΟ ΘΕΣΕΩΝ
Ανάλογα με τον εξοπλισμό υπάρχουν διά-
φοροι τύποι:
❒πάγκος με 2 θέσεις με σταθερή πλάτη
❒πάγκος με 2 θέσεις μετακινούμ νος με
πλάτες που αναδιπλώνονται ξεχωριστά
❒πάγκος με 2 θέσεις μετακινούμενος με
πλάτες που αναδιπλώνονται ξεχωριστά
ή αναδιπλώνονται στη θέση ‘’σαν τρα-
πεζάκι’ ’.
018-080 SCUDO LUM GR 26/10/12 13.52 Pagina 20

21
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

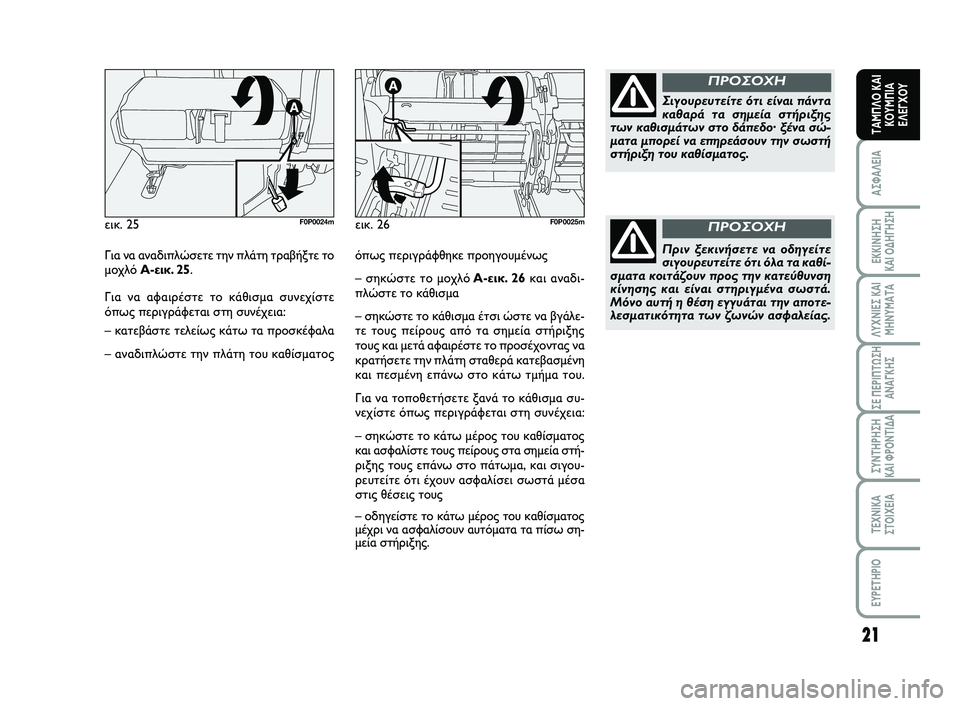

Για να αναδιπλώσετε την πλάτη τραβήξτε το
μοχλό A-εικ. 25.
Για να αφαιρέστε το κάθισμα συνεχίστε
όπως περιγράφεται στη συνέχεια:
– κατεβάστε τελείως κάτω τα προσκέφαλα
– αναδιπλώστε την πλάτη του καθίσματος εικ. 25
F0P0024m
Σιγουρευτείτε ότι είναι πάντα
καθαρά τα σημεία στήριξης
των καθισμάτων στο δάπεδο· ξένα σώ-
ματα μπορεί να επηρεάσουν την σωστή
στήριξη του καθίσματος.
ΠΡΟΣΟΧΗ
Πριν ξεκινήσετε να οδηγείτε
σιγουρευτείτε ότι όλα τα καθί-
σματα κοιτάζουν προς την κατεύθυνση
κίνησης και είναι στηριγμένα σωστά.
Μόνο αυτή η θέση εγγυάται την αποτε-
λεσματικότητα των ζωνών ασφαλείας.
ΠΡΟΣΟΧΗεικ. 26F0P0025m
όπως περιγράφθηκε προηγουμένως
– σηκώστε το μοχλόA-εικ. 26και αναδι-
πλώστε το κάθισμα
– σηκώστε το κάθισμα έτσι ώστε να βγάλε-
τε τους πείρους από τα σημεία στήριξης
τους και μετά αφαιρέστε το προσέχοντας να
κρατήσετε την πλάτη σταθερά κατεβασμένη
και πεσμένη επάνω στο κάτω τμήμα του.
Για να τοποθετήσετε ξανά το κάθισμα συ-
νεχίστε όπως περιγράφεται στη συνέχεια:
– σηκώστε το κάτω μέρος του καθίσματος
και ασφαλίστε τους πείρους στα σημεία στή-
ριξης τους επάνω στο πάτωμα, και σιγου-
ρευτείτε ότι έχουν ασφαλίσει σωστά μέσα
στις θέσεις τους
– οδηγείστε το κάτω μέρος του καθίσματος
μέχρι να ασφαλίσουν αυτόματα τα πίσω ση-
μεία στήριξης.
018-080 SCUDO LUM GR 26/10/12 13.52 Pagina 21

22
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

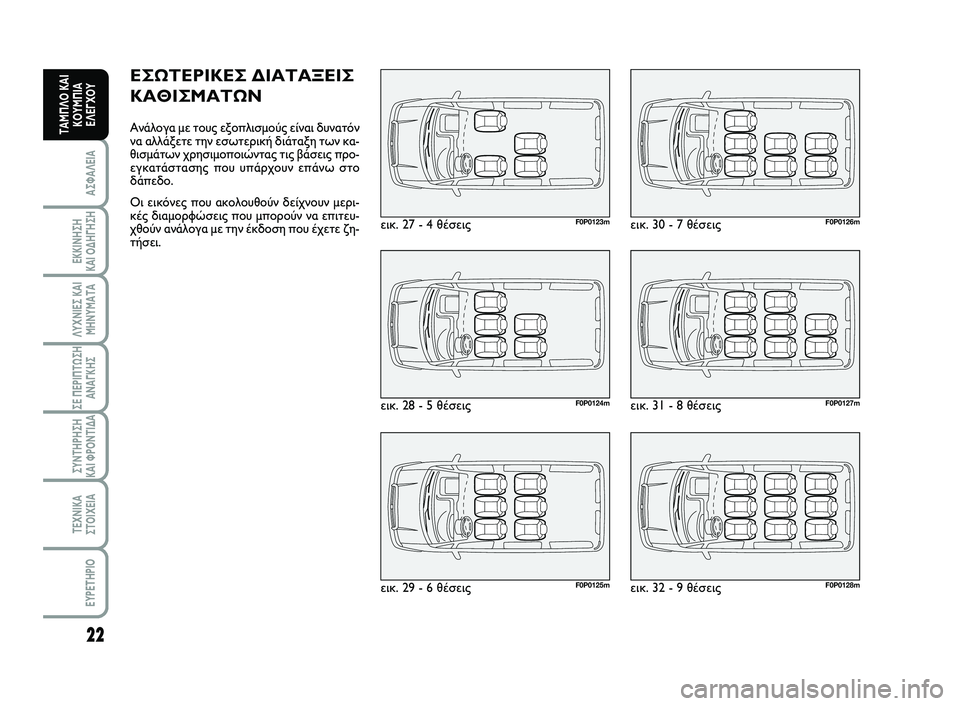

ΕΣΩΤΕΡΙΚΕΣ ΔΙΑΤΑΞΕΙΣ
ΚΑΘΙΣΜΑΤΩΝ
Ανάλογα με τους εξοπλισμούς είναι δυνατόν
να αλλάξετε την εσωτερική διάταξη των κα-
θισμάτων χρησιμοποιώντας τις βάσεις προ-
εγκατάστασης που υπάρχουν επάνω στο
δάπεδο.
Οι εικόνες που ακολουθούν δείχνουν μερι-
κές διαμορφώσεις που μπορούν να επιτευ-
χθούν ανάλογα με την έκδοση που έχετε ζη-
τήσει.εικ. 27 - 4 θέσεις
F0P0123m
εικ. 28 - 5 θέσειςF0P0124m
εικ. 29 - 6 θέσειςF0P0125m
εικ. 30 - 7 θέσειςF0P0126m
εικ. 31 - 8 θέσειςF0P0127m
εικ. 32 - 9 θέσειςF0P0128m
018-080 SCUDO LUM GR 26/10/12 13.52 Pagina 22

23
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

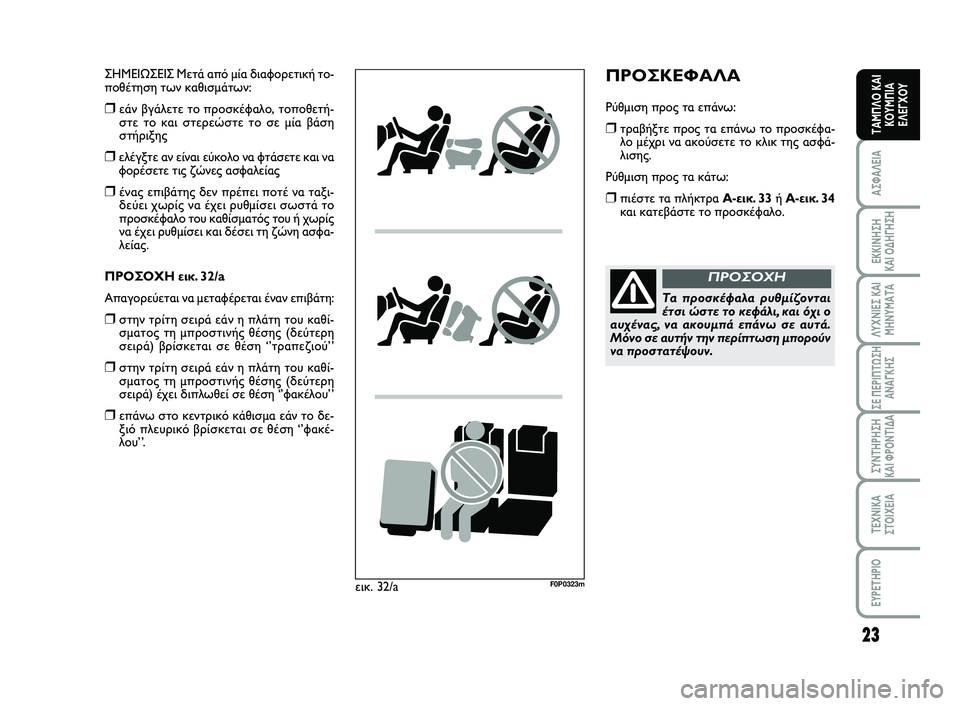

ΠΡΟΣΚΕΦΑΛΑ
Ρύθμιση προς τα επάνω:
❒τραβήξτε προς τα επάνω το προσκέφα-
λο μέχρι να ακούσετε το κλικ της ασφά-
λισης.
Ρύθμιση προς τα κάτω:
❒πιέστε τα πλήκτρα A-εικ. 33ή A-εικ. 34
και κατεβάστε το προσκέφαλο.
Τα προσκέφαλα ρυθμίζονται
έτσι ώστε το κεφάλι, και όχι ο
αυχένας, να ακουμπά επάνω σε αυτά.
Μόνο σε αυτήν την περίπτωση μπορούν
να προστατέψουν.
ΠΡΟΣΟΧΗ
ΣΗΜΕΙΩΣΕΙΣ Μετά από μία διαφορετική το-
ποθέτηση των καθισμάτων:
❒εάν βγάλετε το προσκέφαλο, τοποθετή-
στε το και στερεώστε το σε μία βάση
στήριξης
❒ελέγξτε αν είναι εύκολο να φτάσετε και να
φορέσετε τις ζώνες ασφαλείας
❒ένας επιβάτης δεν πρέπει ποτέ να ταξι-
δεύει χωρίς να έχει ρυθμίσει σωστά το
προσκέφαλο του καθίσματός του ή χωρίς
να έχει ρυθμίσει και δέσει τη ζώνη ασφα-
λείας.
ΠΡΟΣΟΧΗ εικ. 32/a
Απαγορεύεται να μεταφέρεται έναν επιβάτη:
❒στην τρίτη σειρά εάν η πλάτη του καθί-
σματος τη μπροστινής θέσης (δεύτερη
σειρά) βρίσκεται σε θέση ‘’τραπεζιού’ ’
❒στην τρίτη σειρά εάν η πλάτη του καθί-
σματος τη μπροστινής θέσης (δεύτερη
σειρά) έχει διπλωθεί σε θέση ‘’φακέλου’ ’
❒επάνω στο κεντρικό κάθισμα εάν το δε-
ξιό πλευρικό βρίσκεται σε θέση ‘’φακέ-
λου’ ’.
εικ. 32/a
F0P0323m
018-080 SCUDO LUM GR 26/10/12 13.52 Pagina 23

24
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΤΙΜΟΝΙ
Το τιμόνι ρυθμίζεται κάθετα και αξονικά.
Για να κάνετε τη ρύθμιση συνεχίστε σύμ-
φωνα με τα παρακάτω:
❒ξεκλειδώστε το χειριστήριο A-εικ. 35
σπρώχνοντάς το μπροστά (θέση 2)
❒ρυθμίστε το τιμόνι
❒κλειδώστε το χειριστήριο Aτραβώντας
το προς το τιμόνι (θέση 1).εικ. 35F0P0028m
Κάντε αυτές τις ρυθμίσεις μό-
νο όταν είναι σταματημένο το
αυτοκίνητο και δεν λειτουργεί ο κινητή-
ρας.
ΠΡΟΣΟΧΗ
Απαγορεύεται αυστηρά κάθε
επέμβαση μετά την αγορά του
αυτοκινήτου, που έχει ως αποτέλεσμα
την παραβίαση του τιμονιού ή της κο-
λώνας του τιμονιού (π.χ. μοντάρισμα
αντικλεπτικής διάταξης), η οποία θα
μπορούσε να προκαλέσει τη μείωση των
επιδόσεων του συστήματος και της εγ-
γύησης, σοβαρά προβλήματα στην
ασφάλεια, καθώς και την ασυμφωνία με
τον τύπο του αυτοκινήτου.
ΠΡΟΣΟΧΗ
εικ. 33F0P0026m
εικ. 34F0P0027m
Για την καλύτερη αποτελεσματικότητα της
προστατευτικής δράσης του προσκέφαλου
ρυθμίστε την πλάτη έτσι ώστε ο θώρακας να
είναι όρθιος και το κεφάλι να είναι όσο το
δυνατόν πιο κοντά στο προσκέφαλο.
018-080 SCUDO LUM GR 26/10/12 13.52 Pagina 24

25
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

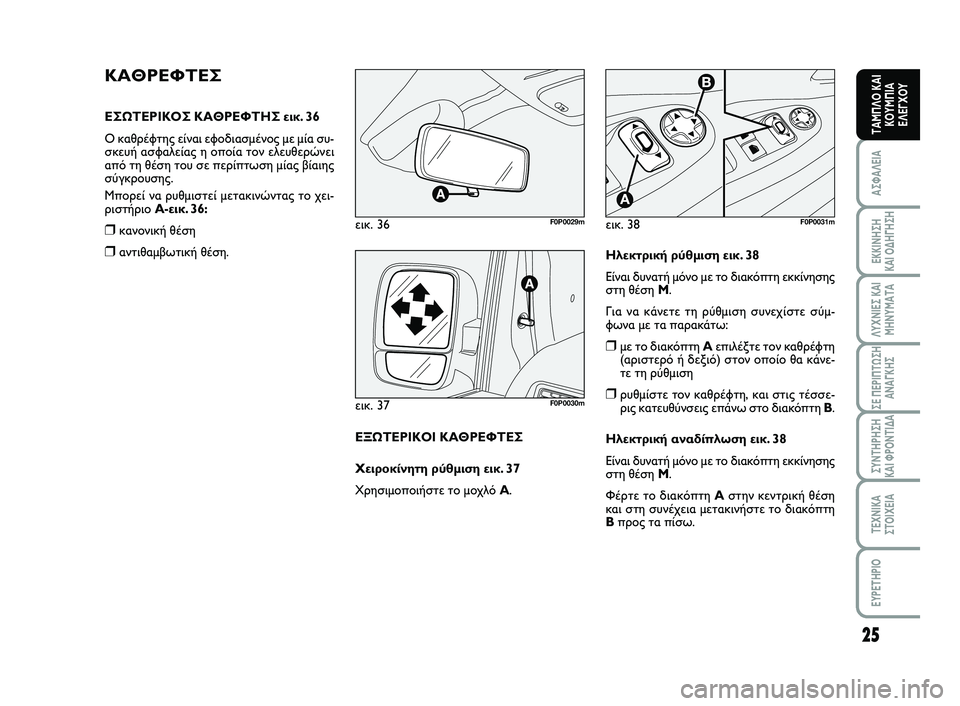

ΚΑΘΡΕΦΤΕΣ
ΕΣΩΤΕΡΙΚΟΣ ΚΑΘΡΕΦΤΗΣ εικ. 36
Ο καθρέφτης είναι εφοδιασμένος με μία συ-
σκευή ασφαλείας η οποία τον ελευθερώνει
από τη θέση του σε περίπτωση μίας βίαιης
σύγκρουσης.
Μπορεί να ρυθμιστεί μετακινώντας το χει-
ριστήριο A-εικ. 36:
❒κανονική θέση
❒αντιθαμβωτική θέση.εικ. 36
F0P0029m
εικ. 37F0P0030m
ΕΞΩΤΕΡΙΚΟΙ ΚΑΘΡΕΦΤΕΣ
Χειροκίνητη ρύθμιση εικ. 37
Χρησιμοποιήστε το μοχλό A.εικ. 38
F0P0031m
Ηλεκτρική ρύθμιση εικ. 38
Είναι δυνατή μόνο με το διακόπτη εκκίνησης
στη θέση M.
Για να κάνετε τη ρύθμιση συνεχίστε σύμ-
φωνα με τα παρακάτω:
❒με το διακόπτη Aεπιλέξτε τον καθρέφτη
(αριστερό ή δεξιό) στον οποίο θα κάνε-
τε τη ρύθμιση
❒ρυθμίστε τον καθρέφτη, και στις τέσσε-
ρις κατευθύνσεις επάνω στο διακόπτη B.
Ηλεκτρική αναδίπλωση εικ. 38
Είναι δυνατή μόνο με το διακόπτη εκκίνησης
στη θέση M.
Φέρτε το διακόπτη Aστην κεντρική θέση
και στη συνέχεια μετακινήστε το διακόπτη
Bπρος τα πίσω.
018-080 SCUDO LUM GR 26/10/12 13.52 Pagina 25

26
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ

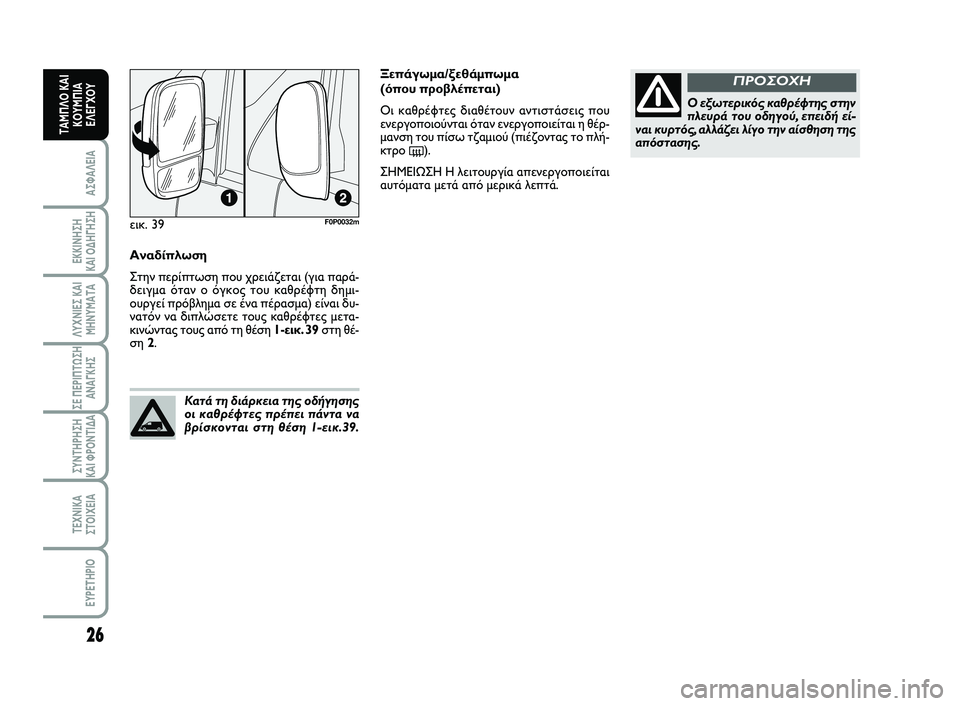

Αναδίπλωση
Στην περίπτωση που χρειάζεται (για παρά-
δειγμα όταν ο όγκος του καθρέφτη δημι-
ουργεί πρόβλημα σε ένα πέρασμα) είναι δυ-
νατόν να διπλώσετε τους καθρέφτες μετα-
κινώντας τους από τη θέση 1-εικ. 39στη θέ-
ση 2.
Κατά τη διάρκεια της οδήγησης
οι καθρέφτες πρέπει πάντα να
βρίσκονται στη θέση 1-εικ.39.
Ο εξωτερικός καθρέφτης στην
πλευρά του οδηγού, επειδή εί-
ναι κυρτός, αλλάζει λίγο την αίσθηση της
απόστασης.
ΠΡΟΣΟΧΗΞεπάγωμα/ξεθάμπωμα
(όπου προβλέπεται)
Οι καθρέφτες διαθέτουν αντιστάσεις που
ενεργοποιούνται όταν ενεργοποιείται η θέρ-
μανση του πίσω τζαμιού (πιέζοντας το πλή-
κτρο
().
ΣΗΜΕΙΩΣΗ Η λειτουργία απενεργοποιείται
αυτόματα μετά από μερικά λεπτά.
εικ. 39
F0P0032m
018-080 SCUDO LUM GR 26/10/12 13.52 Pagina 26
