FIAT SCUDO 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

207
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA

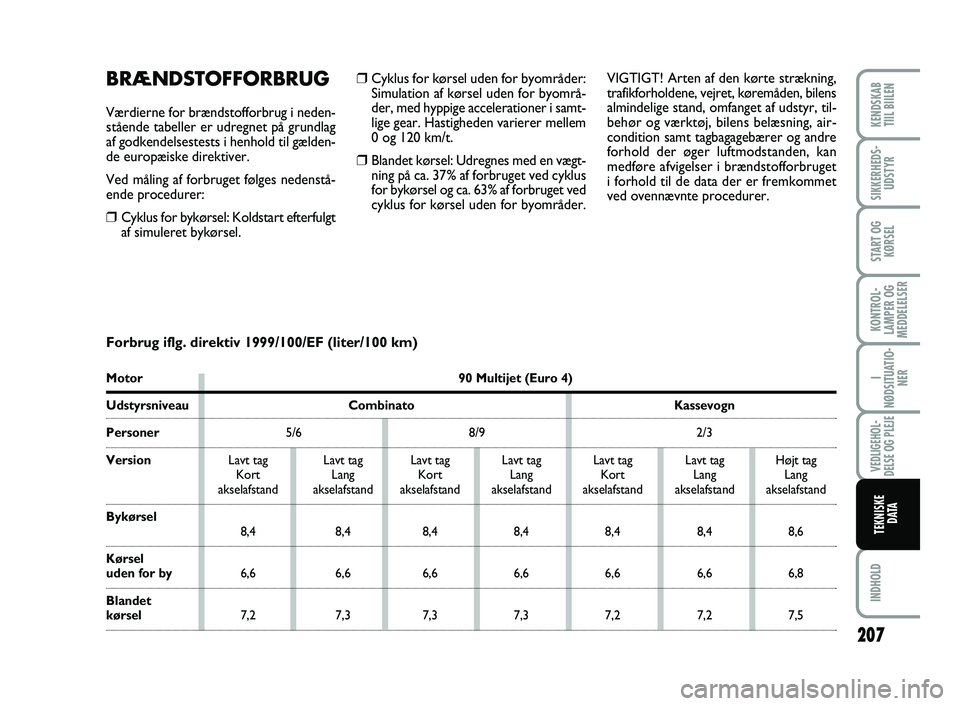

Forbrug iflg. direktiv 1999/100/EF (liter/100 km)
Motor 90 Multijet (Euro 4)
Udstyrsniveau Combinato Kassevogn
Personer5/6 8/9 2/3
VersionLavt tag Lavt tag Lavt tag Lavt tag Lavt tag Lavt tag Højt tag
Kort Lang Kort Lang Kort Lang Lang
akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand
Bykørsel
8,4 8,4 8,4 8,4 8,4 8,4 8,6
Kørsel
uden for by6,6 6,6 6,6 6,6 6,6 6,6 6,8
Blandet
kørsel7,2 7,3 7,3 7,3 7,2 7,2 7,5
❒Cyklus for kørsel uden for byområder:
Simulation af kørsel uden for byområ-
der, med hyppige accelerationer i samt-
lige gear. Hastigheden varierer mellem
0 og 120 km/t.
❒Blandet kørsel: Udregnes med en vægt-
ning på ca. 37% af forbruget ved cyklus
for bykørsel og ca. 63% af forbruget ved
cyklus for kørsel uden for byområder.
BRÆNDSTOFFORBRUG
Værdierne for brændstofforbrug i neden-
stående tabeller er udregnet på grundlag
af godkendelsestests i henhold til gælden-
de europæiske direktiver.
Ved måling af forbruget følges nedenstå-
ende procedurer:
❒Cyklus for bykørsel: Koldstart efterfulgt
af simuleret bykørsel.VIGTIGT! Arten af den kørte strækning,
trafikforholdene, vejret, køremåden, bilens
almindelige stand, omfanget af udstyr, til-
behør og værktøj, bilens belæsning, air-
condition samt tagbagagebærer og andre
forhold der øger luftmodstanden, kan
medføre afvigelser i brændstofforbruget
i forhold til de data der er fremkommet
ved ovennævnte procedurer.
175-210 SCUDO LUM DK 26/10/12 10.13 Pagina 207

208
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA

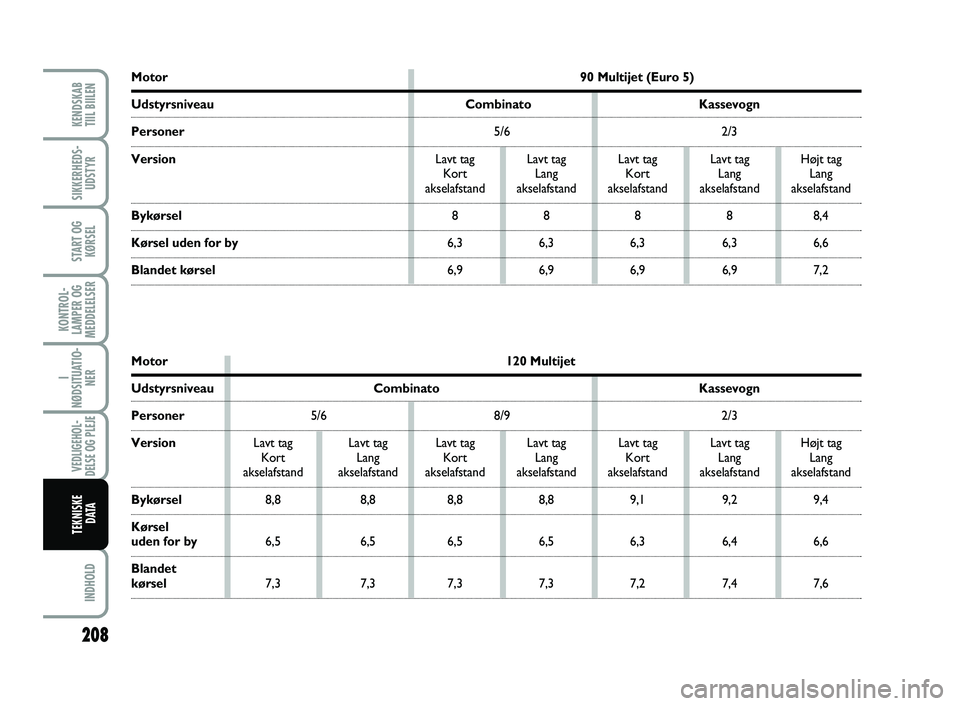

Motor90 Multijet (Euro 5)
Udstyrsniveau Combinato Kassevogn
Personer5/6 2/3
VersionLavt tag Lavt tag Lavt tag Lavt tag Højt tag
Kort Lang Kort Lang Lang
akselafstand akselafstand akselafstand akselafstand akselafstand
Bykørsel8 8 8 8 8,4
Kørsel uden for by6,3 6,3 6,3 6,3 6,6
Blandet kørsel6,9 6,9 6,9 6,9 7,2
Motor 120 Multijet
Udstyrsniveau Combinato Kassevogn
Personer5/6 8/9 2/3
VersionLavt tag Lavt tag Lavt tag Lavt tag Lavt tag Lavt tag Højt tag
Kort Lang Kort Lang Kort Lang Lang
akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand
Bykørsel8,8 8,8 8,8 8,8 9,1 9,2 9,4
Kørsel
uden for by6,5 6,5 6,5 6,5 6,3 6,4 6,6
Blandet
kørsel7,3 7,3 7,3 7,3 7,2 7,4 7,6
175-210 SCUDO LUM DK 26/10/12 10.13 Pagina 208

209
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA

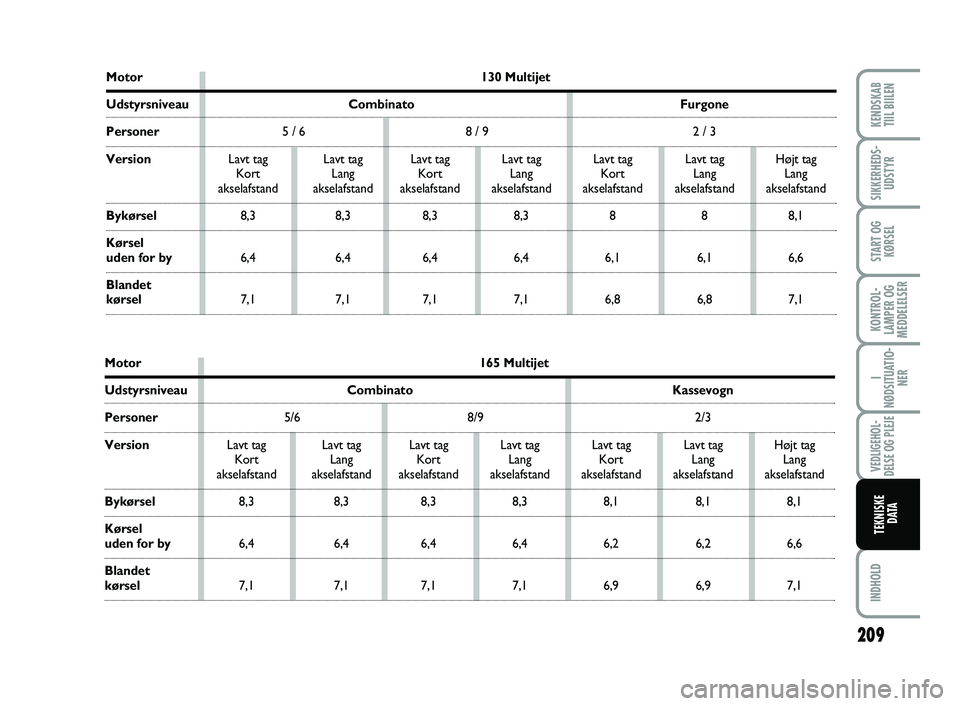

Motor 130 Multijet
Udstyrsniveau Combinato Furgone
Personer5 / 6 8 / 9 2 / 3
VersionLavt tag Lavt tag Lavt tag Lavt tag Lavt tag Lavt tag Højt tag
Kort Lang Kort Lang Kort Lang Lang
akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand
Bykørsel8,3 8,3 8,3 8,3 8 8 8,1
Kørsel
uden for by6,4 6,4 6,4 6,4 6,1 6,1 6,6
Blandet
kørsel7,1 7,1 7,1 7,1 6,8 6,8 7,1
Motor 165 Multijet
Udstyrsniveau Combinato Kassevogn
Personer5/6 8/9 2/3
VersionLavt tag Lavt tag Lavt tag Lavt tag Lavt tag Lavt tag Højt tag
Kort Lang Kort Lang Kort Lang Lang
akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand
Bykørsel8,3 8,3 8,3 8,3 8,1 8,1 8,1
Kørsel
uden for by6,4 6,4 6,4 6,4 6,2 6,2 6,6
Blandet
kørsel7,1 7,1 7,1 7,1 6,9 6,9 7,1
175-210 SCUDO LUM DK 26/10/12 10.13 Pagina 209

210
KONTROL-
LAMPER OG
MEDDELELSER
INDHOLD
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
CO2-EMISSIONER
De CO2-emissioner i udstødningen, der er anført i nedenstående tabel, refererer til blandet kørsel.
Udstyrsniveau Combinato Kassevogn
Personer5/6 8/9 2/3
VersionLavt tag Lavt tag Lavt tag Lavt tag Lavt tag Lavt tag Højt tag
Kort Lang Kort Lang Kort Lang Lang
akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand akselafstand
90 Multijet
191 194 194 194 191 191 198
(Euro 4)
90 Multijet
182 182 – – 182 182 –
(Euro 5)
120 Multijet 194 194 194 194 194 196 200
130 Multijet 185 185 185 185 179 179 186
165 Multijet185 185 185 185 181 181 186
175-210 SCUDO LUM DK 26/10/12 10.13 Pagina 210

211
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA

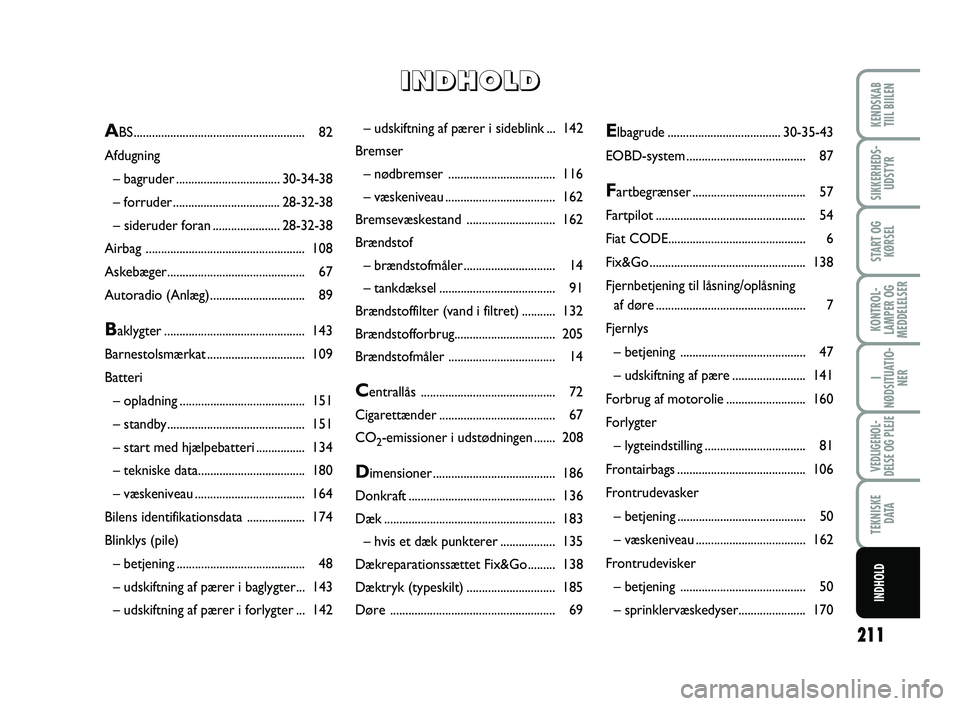

INDHOLD
– udskiftning af pærer i sideblink ... 142
Bremser
– nødbremser ................................... 116
– væskeniveau .................................... 162
Bremsevæskestand ............................. 162
Brændstof
– brændstofmåler .............................. 14
– tankdæksel ......................................91
Brændstoffilter (vand i filtret) ........... 132
Brændstofforbrug................................. 205
Brændstofmåler ................................... 14
Centrallås ............................................ 72
Cigarettænder ...................................... 67
CO
2-emissioner i udstødningen ....... 208
Dimensioner ........................................ 186
Donkraft ................................................136
Dæk ........................................................183
– hvis et dæk punkterer.................. 135
Dækreparationssættet Fix&Go......... 138
Dæktryk (typeskilt)............................. 185
Døre ...................................................... 69
Elbagrude .....................................30-35-43
EOBD-system....................................... 87
Fartbegrænser ..................................... 57
Fartpilot ................................................. 54
Fiat CODE............................................. 6
Fix&Go................................................... 138
Fjernbetjening til låsning/oplåsning
af døre ................................................. 7
Fjernlys
– betjening ......................................... 47
– udskiftning af pære........................ 141
Forbrug af motorolie.......................... 160
Forlygter
– lygteindstilling................................. 81
Frontairbags .......................................... 106
Frontrudevasker
– betjening ..........................................50
– væskeniveau ....................................162
Frontrudevisker
– betjening ......................................... 50
– sprinklervæskedyser...................... 170
ABS........................................................ 82
Afdugning
– bagruder ..................................30-34-38
– forruder ...................................28-32-38
– sideruder foran......................28-32-38
Airbag .................................................... 108
Askebæger............................................. 67
Autoradio (Anlæg)............................... 89
Baklygter.............................................. 143
Barnestolsmærkat................................ 109
Batteri
– opladning .........................................151
– standby............................................. 151
– start med hjælpebatteri................ 134
– tekniske data...................................180
– væskeniveau .................................... 164
Bilens identifikationsdata ................... 174
Blinklys (pile)
– betjening ..........................................48
– udskiftning af pærer i baglygter... 143
– udskiftning af pærer i forlygter ... 142
I I
N N
D D
H H
O O
L L
D D
212-218 SCUDO LUM DK 25/10/12 12.11 Pagina 211

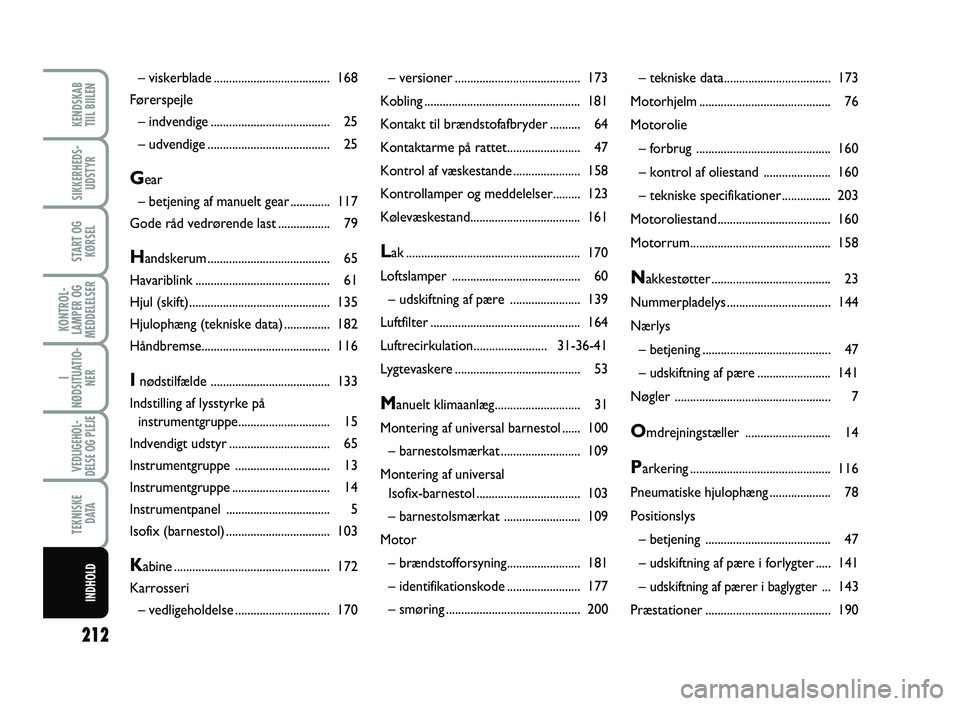

212
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
– versioner......................................... 173
Kobling................................................... 181
Kontakt til brændstofafbryder.......... 64
Kontaktarme på rattet........................ 47
Kontrol af væskestande...................... 158
Kontrollamper og meddelelser......... 123
Kølevæskestand.................................... 161
Lak ......................................................... 170
Loftslamper .......................................... 60
– udskiftning af pære ....................... 139
Luftfilter................................................. 164
Luftrecirkulation........................31-36-41
Lygtevaskere ......................................... 53
Manuelt klimaanlæg............................ 31
Montering af universal barnestol ...... 100
– barnestolsmærkat.......................... 109
Montering af universal
Isofix-barnestol.................................. 103
– barnestolsmærkat ......................... 109
Motor
– brændstofforsyning........................ 181
– identifikationskode........................ 177
– smøring ............................................200– tekniske data...................................173
Motorhjelm........................................... 76
Motorolie
– forbrug ............................................ 160
– kontrol af oliestand ...................... 160
– tekniske specifikationer ................ 203
Motoroliestand..................................... 160
Motorrum.............................................. 158
Nakkestøtter....................................... 23
Nummerpladelys ..................................144
Nærlys
– betjening ..........................................47
– udskiftning af pære........................ 141
Nøgler ................................................... 7
Omdrejningstæller ............................ 14
Parkering.............................................. 116
Pneumatiske hjulophæng.................... 78
Positionslys
– betjening ......................................... 47
– udskiftning af pære i forlygter ..... 141
– udskiftning af pærer i baglygter ... 143
Præstationer .........................................190 – viskerblade ...................................... 168
Førerspejle
– indvendige ....................................... 25
– udvendige ........................................ 25
Gear
– betjening af manuelt gear .............117
Gode råd vedrørende last .................79
Handskerum........................................ 65
Havariblink............................................ 61
Hjul (skift).............................................. 135
Hjulophæng (tekniske data)............... 182
Håndbremse.......................................... 116
Inødstilfælde .......................................133
Indstilling af lysstyrke på
instrumentgruppe.............................. 15
Indvendigt udstyr................................. 65
Instrumentgruppe ............................... 13
Instrumentgruppe................................ 14
Instrumentpanel .................................. 5
Isofix (barnestol).................................. 103
Kabine................................................... 172
Karrosseri
– vedligeholdelse ............................... 170
212-218 SCUDO LUM DK 25/10/12 12.11 Pagina 212

213
KONTROL- LAMPER OGMEDDELELSER
KENDSKAB TIIL BIILEN
SIKKERHEDS- UDSTYR
START OG KØRSEL
I
NØDSITUATIO-
NER
VEDLIGEHOL- DELSE OG PLEJE
TEKNISKE D ATA
INDHOLD

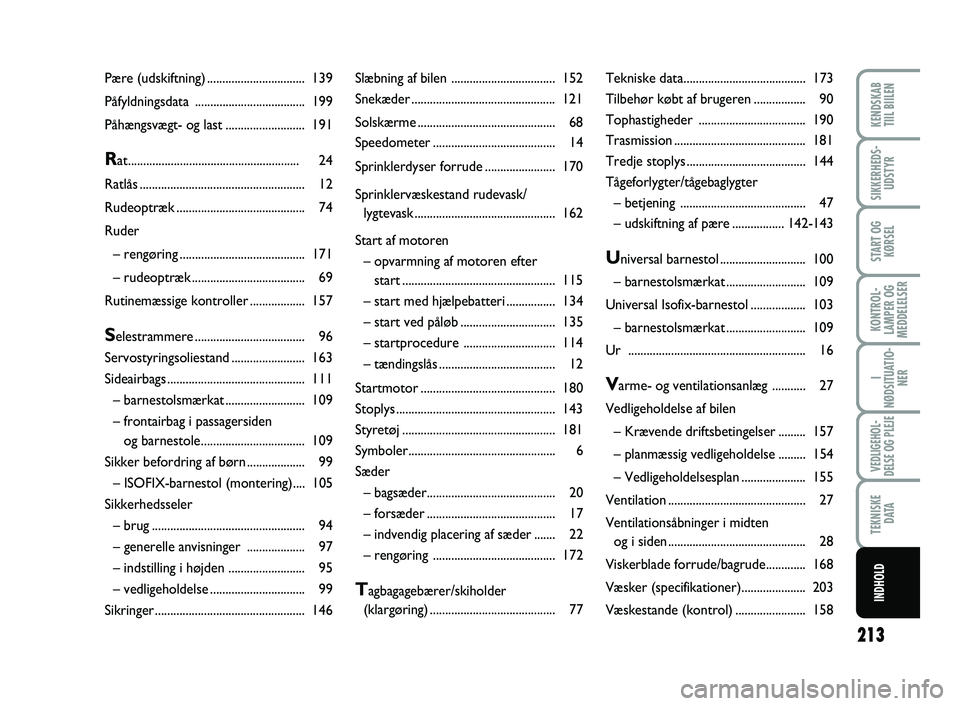

Slæbning af bilen .................................. 152
Snekæder ............................................... 121
Solskærme ............................................. 68
Speedometer........................................ 14
Sprinklerdyser forrude ....................... 170
Sprinklervæskestand rudevask/
lygtevask .............................................. 162
Start af motoren
– opvarmning af motoren efter
start .................................................. 115
– start med hjælpebatteri ................ 134
– start ved påløb............................... 135
– startproce dure .............................. 114
– tændin gslås ...................................... 12
Startmotor ............................................ 180
Stoplys .................................................... 143
Styretøj .................................................. 181
Symbole r................................................ 6
Sæder
– bagsæ der.......................................... 20
– forsæ der .......................................... 17
– indvendig place ring af sæder ....... 22
– rengø ring ........................................ 172
Tagbagagebærer/skiholder
(klargø ring)......................................... 77
Tekniske data........................................173
Tilbehør købt af brugeren ................. 90
Tophastigh eder ................................... 190
Trasmissi on ........................................... 181
Tredje sto plys .......................................144
Tågeforlygter/tågebaglygter
– betje ning ......................................... 47
– udskiftning af pære.................142-143
Universal barnestol............................ 100
– barnestols mærkat.......................... 109
Universal Is ofix-barnestol.................. 103
– barnestols mærkat.......................... 109
Ur .......................................................... 16
Varme- og ventil ationsanlæg ........... 27
Vedligeholdelse af bilen
– Krævende drif tsbetingelser ......... 157
– planmæssig ved ligeholdelse ......... 154
– Vedligeholdel sesplan..................... 155
Ventilation ............................................. 27
Ventilationsåbninger i midten
og i siden ............................................. 28
Viskerblade forru de/bagrude............. 168
Væsker (specifik ationer)..................... 203
Væskestande (kon trol)....................... 158
Pære (udsk iftning)................................ 139
Påfyldningsd ata ....................................199
Påhængsvægt- og last .......................... 191
Rat........................................................ 24
Ratlås ...................................................... 12
Rudeopt ræk ..........................................74
Ruder
– rengø ring .........................................171
– rudeopt ræk .....................................69
Rutinemæssige kontroller .................. 157
Selestrammere .................................... 96
Servostyringso liestand........................ 163
Sideairb ags ............................................. 111
– barnestols mærkat.......................... 109
– frontairbag i passagersiden
og barnestol e.................................. 109
Sikker befordring af børn ................... 99
– ISOFIX-barnestol (montering).... 105
Sikkerhedsseler
– brug .................................................. 94
– generelle a nvisninger ................... 97
– indstilling i højden ......................... 95
– vedligeh oldelse ............................... 99
Sikrin ger ................................................. 146
212-218 SCUDO LUM DK 25/10/12 12.11 Pagina 213

Pagine_ITA.indd 118-05-2005 11:53:40

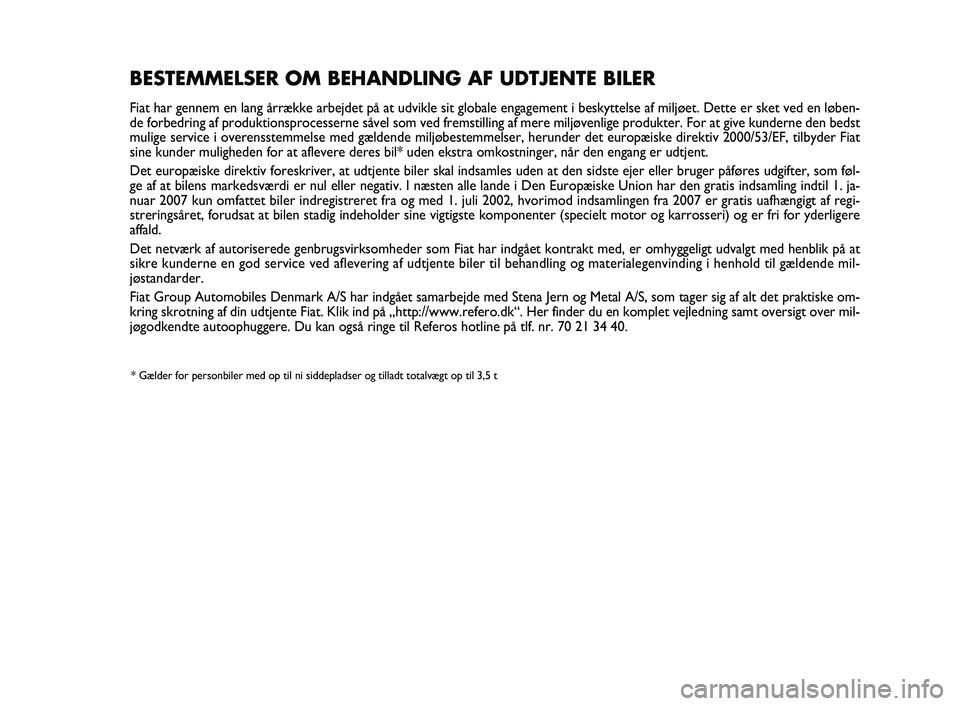

BESTEMMELSER OM BEHANDLING AF UDTJENTE BILER
Fiat har gennem en lang årrække arbejdet på at udvikle sit globale engagement i beskyttelse af miljøet. Dette er sket ved en løben-
de forbedring af produktionsprocesserne såvel som ved fremstilling af mere miljøvenlige produkter. For at give kunderne den bedst
mulige service i overensstemmelse med gældende miljøbestemmelser, herunder det europæiske direktiv 2000/53/EF, tilbyder Fiat
sine kunder muligheden for at aflevere deres bil* uden ekstra omkostninger, når den engang er udtjent.
Det europæiske direktiv foreskriver, at udtjente biler skal indsamles uden at den sidste ejer eller bruger påføres udgifter, som føl-
ge af at bilens markedsværdi er nul eller negativ. I næsten alle lande i Den Europæiske Union har den gratis indsamling indtil 1. ja-
nuar 2007 kun omfattet biler indregistreret fra og med 1. juli 2002, hvorimod indsamlingen fra 2007 er gratis uafhængigt af regi-
streringsåret, forudsat at bilen stadig indeholder sine vigtigste komponenter (specielt motor og karrosseri) og er fri for yderligere
affald.
Det netværk af autoriserede genbrugsvirksomheder som Fiat har indgået kontrakt med, er omhyggeligt udvalgt med henblik på at
sikre kunderne en god service ved aflevering af udtjente biler til behandling og materialegenvinding i henhold til gældende mil-
jøstandarder.
Fiat Group Automobiles Denmark A/S har indgået samarbejde med Stena Jern og Metal A/S, som tager sig af alt det praktiske om-
kring skrotning af din udtjente Fiat. Klik ind på „http://www.refero.dk“. Her finder du en komplet vejledning samt oversigt over mil-
jøgodkendte autoophuggere. Du kan også ringe til Referos hotline på tlf. nr. 70 21 34 40.
* Gælder for personbiler med op til ni siddepladser og tilladt totalvægt op til 3,5 t
212-218 SCUDO LUM DK 25/10/12 12.11 Pagina 214

®
Bed din mekaniker om
®
Pagine_ITA.indd 118-05-2005 11:53:40
Den er i din motors hjerte.
212-218 SCUDO LUM DK 25/10/12 12.11 Pagina 215

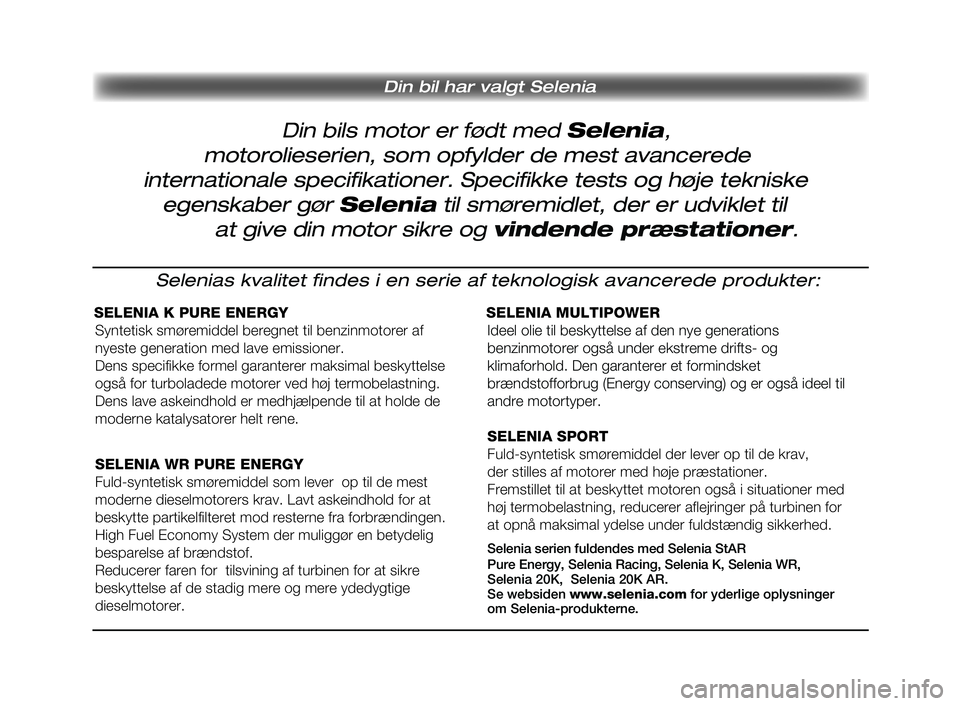

Din bils motor er født med Selenia,
Din bil har valgt Selenia
motorolieserien, som opfylder de mest avancerede
internationale specifikationer. Specifikke tests og høje tekniske
egenskaber gør Selenia til smøremidlet, der er udviklet til
at give din motor sikre og vindende præstationer.
Selenias kvalitet findes i en serie af teknologisk avancerede produkter:
SELENIA K PURE ENERGY
Pagine_ITA.indd 418-05-2005 11:54:19
Syntetisk smøremiddel beregnet til benzinmotorer af
nyeste generation med lave emissioner.
Dens specifikke formel garanterer maksimal beskyttelse
også for turboladede motorer ved høj termobelastning.
Dens lave askeindhold er medhjælpende til at holde de
moderne katalysatorer helt rene.
SELENIA WR PURE ENERGY
Fuld-syntetisk smøremiddel som lever op til de mest
moderne dieselmotorers krav. Lavt askeindhold for at
beskytte partikelfilteret mod resterne fra forbrændingen.
High Fuel Economy System der muliggør en betydelig
besparelse af brændstof.
Reducerer faren for tilsvining af turbinen for at sikre
beskyttelse af de stadig mere og mere ydedygtige
dieselmotorer.SELENIA MULTIPOWERIdeel olie til beskyttelse af den nye generations
benzinmotorer også under ekstreme drifts- og
klimaforhold. Den garanterer et formindsket
brændstofforbrug (Energy conserving) og er også ideel til
andre motortyper.
SELENIA SPORT
Fuld-syntetisk smøremiddel der lever op til de krav,
der stilles af motorer med høje præstationer.
Fremstillet til at beskyttet motoren også i situationer med
høj termobelastning, reducerer aflejringer på turbinen for
at opnå maksimal ydelse under fuldstændig sikkerhed.
Selenia serien fuldendes med Selenia StAR
Pure Energy, Selenia Racing, Selenia K, Selenia WR,
Selenia 20K, Selenia 20K AR.
Se websiden www.selenia.com for yderlige oplysninger
om Selenia-produkterne.
212-218 SCUDO LUM DK 25/10/12 12.11 Pagina 216
