Apagado del sistema (A/C) A
El sistema de climatización se desactiva
pulsando la tecla A. Con la instalación de-
sactivada, las condiciones del sistema de
climatización son las siguientes:
❒las pantallas de las temperaturas selec-
cionadas están apagadas;
❒la recirculación del aire está activada,
aislando de esta forma el habitáculo del
exterior;
❒el compresor del climatizador está de-
sactivado;
❒el ventilador está apagado.
Incluso con la instalación apagada, la lu-
neta térmica se puede activar o desactivar
normalmente.
ADVERTENCIA La centralita de la clima-
tización memoriza las temperaturas se-
leccionadas antes de apagarse y las resta-
blece cuando se pulsa cualquier tecla (ex-
cepto la tecla de la luneta térmica); si la
función de la tecla pulsada no estaba acti-
vada antes de apagar la instalación, se ac-
tivará; en cambio, si no estaba activada se
mantendrá en dicho estado.
Si se desea volver a encender la climati-
zación en modo completamente automá-
tico, pulse la tecla AUTO.CALEFACCIÓN AUXILIAR
(para versiones/paises, donde esté
previsto)
Este dispositivo permite obtener una ca-
lefacción más rápida del habitáculo en con-
diciones climáticas rígidas.
La calefacción se apaga automáticamente
cuando se ha alcanzado la temperatura de
confort.
Climatizador Automático bizona
El calefactor auxiliar se activa automáti-
camente cuando se gira la llave de arran-
que a la posición MAR.Calefactor y Climatizador manual
El calefactor auxiliar se activa automáti-
camente girando el mando M o Ihacia el
último sector rojo y accionando el venti-
lador (mediante la teclaD) por lo menos
en la primera velocidad.
ADVERTENCIA La calefacción auxiliar se
activa sólo con temperatura exterior y
temperatura del líquido refrigerante del
motor bajas.
ADVERTENCIA el calefactor no se en-
ciende si la tensión de la batería no es su-
ficiente.
018-080 SCUDO LUM E:018-080 ScudoG9 E 12-10-2012 13:31 Pagina 44

136
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
PUESTA EN MARCHA
DEL MOTOR
HAY QUE PONER EN MARCHA
EL MOTOR CON BATERÍA

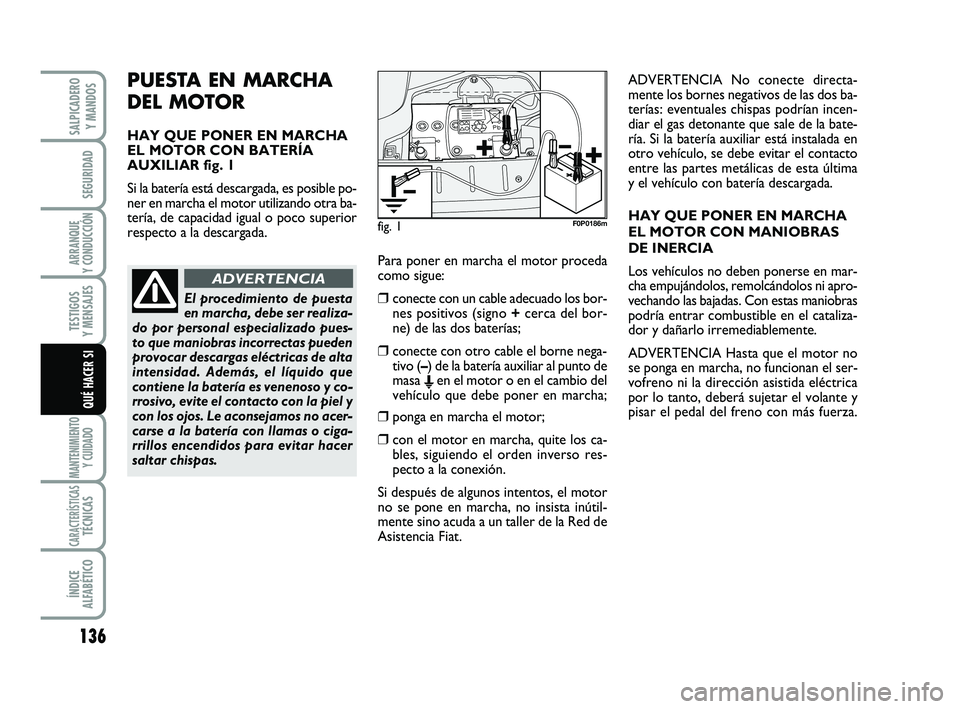

AUXILIAR fig. 1
Si la batería está descargada, es posible po-
ner en marcha el motor utilizando otra ba-
tería, de capacidad igual o poco superior
respecto a la descargada.
Para poner en marcha el motor proceda
como sigue:
❒conecte con un cable adecuado los bor-
nes positivos (signo +cerca del bor-
ne) de las dos baterías;
❒conecte con otro cable el borne nega-
tivo (–) de la batería auxiliar al punto de
masa
Een el motor o en el cambio del
vehículo que debe poner en marcha;
❒ponga en marcha el motor;
❒con el motor en marcha, quite los ca-
bles, siguiendo el orden inverso res-
pecto a la conexión.
Si después de algunos intentos, el motor
no se pone en marcha, no insista inútil-
mente sino acuda a un taller de la Red de
Asistencia Fiat.ADVERTENCIA No conecte directa-
mente los bornes negativos de las dos ba-
terías: eventuales chispas podrían incen-
diar el gas detonante que sale de la bate-
ría. Si la batería auxiliar está instalada en
otro vehículo, se debe evitar el contacto
entre las partes metálicas de esta última
y el vehículo con batería descargada.
HAY QUE PONER EN MARCHA
EL MOTOR CON MANIOBRAS
DE INERCIA
Los vehículos no deben ponerse en mar-
cha empujándolos, remolcándolos ni apro-
vechando las bajadas. Con estas maniobras
podría entrar combustible en el cataliza-
dor y dañarlo irremediablemente.
ADVERTENCIA Hasta que el motor no
se ponga en marcha, no funcionan el ser-
vofreno ni la dirección asistida eléctrica
por lo tanto, deberá sujetar el volante y
pisar el pedal del freno con más fuerza.
fig. 1F0P0186m
El procedimiento de puesta
en marcha, debe ser realiza-
do por personal especializado pues-
to que maniobras incorrectas pueden
provocar descargas eléctricas de alta
intensidad. Además, el líquido que
contiene la batería es venenoso y co-
rrosivo, evite el contacto con la piel y
con los ojos. Le aconsejamos no acer-
carse a la batería con llamas o ciga-
rrillos encendidos para evitar hacer
saltar chispas.
ADVERTENCIA
