SALPICADERO
La presencia y la posición de los mandos, de los instrumentos y de los indicadores pueden variar según las versiones.
1.Bocas de ventilación laterales orientables - 2.Bocas de ventilación laterales fijas - 3.Palanca izquierda: mando luces exteriores - 4.
Tablero de instrumentos -5.Palanca derecha: mandos limpiaparabrisas, limpialuneta, trip computer - 6.Mandos en el salpicadero -
7.Bocas de ventilación centrales orientables - 8.Air bag frontal lado pasajero (para versiones/paises, donde esté previsto) - 9.
Guantera - 10.Equipo de radio (para versiones/paises, donde esté previsto) - 11.Mandos calefacción/ ventilación/climatización
- 12.Palanca mandos autorradio (para versiones/paises, donde esté previsto) - 13.Air bag frontal lado conductor - 14. Palanca
de regulación del volante
F0P0600mfig. 1
001-017 SCUDO LUM E:001-017 ScudoG9 E 18-10-2012 11:35 Pagina 5

89
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ADVERTENCIAS GENERALES
❒Durante las maniobras de estaciona-
miento preste siempre la máxima aten-
ción a los obstáculos que podrían en-
contrarse sobre o bajo el sensor.
❒Los objetos muy próximos al vehículo,
en algunas circunstancias no son de-
tectados por el sistema y por lo tanto
pueden dañarlo o sufrir daños ellos mis-
mos.
❒Las señalizaciones enviadas por el sen-
sor pueden llegar alteradas a causa del
daño sufrido por los mismos, por las su-
ciedades, nieve o hielo depositados en
los sensores o sistemas por ultrasoni-
dos (por ejemplo, frenos neumáticos de
camiones o martillos neumáticos) pre-
sentes en los alrededores. Para el correcto funciona-
miento del sistema, es indis-
pensable que los sensores es-
tén siempre libres de fango,
suciedad, nieve o hielo. Durante la lim-
pieza de los sensores cuide de no ra-
yarlos o dañarlos; evite el uso de paños
secos, ásperos o duros. Debe lavar los
sensores con agua limpia, y eventual-
mente agregar champú para autos.
La responsabilidad del esta-
cionamiento y de otras ma-
niobras es siempre del conductor.
Compruebe siempre que en el espa-
cio de maniobra no se encuentren
personas (niños especialmente) ni
animales. Los sensores de estaciona-
miento son una ayuda para el con-
ductor que no deberá nunca reducir
su atención durante las maniobras
potencialmente peligrosas incluso si
se efectúan a baja velocidad.
ADVERTENCIA
FUNCIONAMIENTO
CON REMOLQUE
Desactive los sensores de estacionamien-
to si utiliza el vehículo con remolque.EQUIPO DE RADIO
(para versiones/paises, donde esté previsto)
Para conocer el funcionamiento del equi-
po de radio con lector de Compact
Disc/Compact Disc MP3 (donde esté pre-
visto), consulte el Suplemento que se ane-
xa al Manual de Uso y Mantenimiento.
PRE-INSTALACIÓN
DEL EQUIPO DE RADIO
(para versiones/paises, donde esté previsto)
Respecto del equipo de radio instalado en
el vehículo y su correspondiente instala-
ción, consulte el Suplemento “Equipo de
radio” que se anexa a este Manual de Uso
y Mantenimiento.
Para conectarlo a la pre-ins-
talación del vehículo, diríja-
se a un taller de la Red de Asistencia
Fiat, para prevenir posibles inconve-
nientes que puedan comprometer la
seguridad del vehículo.
ADVERTENCIA
081-092 SCUDO LUM E:081-092 ScudoG9 E 23-04-2010 15:46 Pagina 89

90
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
RADIOTRANSMISORES
Y TELÉFONOS MÓVILES
Los aparatos radiotransmisores (teléfonos
móviles e-tacs, CB y similares) no se pue-
den usar en el interior del vehículo, sino
se utiliza una antena separada montada en
el exterior del vehículo.
ADVERTENCIA El uso de estos disposi-
tivos en el interior del vehículo (sin ante-
na exterior) pueden causar, además de po-
tenciales daños a la salud de los pasajeros,
funcionamientos anómalos en los sistemas
electrónicos, comprometiendo su segu-
ridad.
Además, el poder de transmisión y de re-
cepción de estos aparatos puede disminuir
por el efecto de escudo que realiza la ca-
rrocería del vehículo.
Por lo que se refiere al empleo de teléfo-
nos móviles (GSM, GPRS, UMTS) dota-
dos de homologación oficial CE, le acon-
sejamos respetar escrupulosamente las
instrucciones del teléfono móvil.ACCESORIOS
ADQUIRIDOS
POR EL USUARIO
Si, después de comprar el vehículo, se de-
sea instalar accesorios que necesiten una
alimentación eléctrica permanente (equi-
po de radio, sistema de alarma dirigido por
satélite, etc.) o de todas formas, acceso-
rios que graven sobre el equilibrio eléc-
trico, acuda a un taller de la Red de Asis-
tencia Fiat, que además de sugerirle los
dispositivos más adecuados de la Lineac-
cessori Fiat, evaluará el consumo eléctri-
co total, verificando si la instalación eléc-
trica del vehículo puede soportar la car-
ga demandada, o si por el contrario, es ne-
cesario integrarla con una batería de ma-
yor capacidad.INSTALACIÓN DE DISPOSITIVOS
ELÉCTRICOS/ELECTRÓNICOS
Los dispositivos eléctricos/electrónicos
instalados posteriormente a la compra del
vehículo y en ámbito del servicio post-ven-
ta, deben poseer la marca:
Fiat Auto S.p.A. autoriza el montaje de
equipamientos de recepción-transmisión
con la condición de que las instalaciones
se realicen perfectamente, respetando las
indicaciones del fabricante, en un centro
especializado.
ADVERTENCIA el montaje de dispositi-
vos que impliquen modificaciones de las
características del vehículo, pueden com-
portar el retiro del permiso para circular
por parte de las autoridades competentes
y la eventual caducidad de la garantía li-
mitada a los defectos causados por dicha
modificación o relacionados directa o in-
directamente a la misma.
Fiat Auto S.p.A. declina toda responsabi-
lidad por los daños que puedan derivar de
la instalación de accesorios no suminis-
trados o recomendados por Fiat Auto
S.p.A. e instalados en disconformidad con
las prescripciones proporcionadas.
081-092 SCUDO LUM E:081-092 ScudoG9 E 23-04-2010 15:46 Pagina 90

149
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
fig. 22F0P0299m
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
Centralita salpicadero lado pasajero
SERVICIOS FUSIBLE AMPERAJE
Limpialuneta
Libre
Corrector alineación faros, toma para diagnosis,
centralita ESP, ventilación, bomba de filtro de partículas,
sensor de viraje
Espejo retrovisor eléctrico, elevalunas lado pasajero
Alimentación elevalunas delanteras
Luces interiores, iluminación de la guantera
Pantalla multifunción, sirena de alarmar antirrobo, autorradio,
cambiador de CD, radioteléfono, centralita servicios
remolque, centralita protección carrocerías
Encendedor, toma compartimiento de carga
Corrector alineación posterior, dispositivo de arranque,
cuadro de instrumentos
Toma de diagnosis, centralita antirrobo
Kit manos libres, centralita airbag
Centralita servicios motor, centralita servicios remolque
Sensor de lluvia, climatizador automático cuadro de
instrumentos, ventilación parte posterior habitáculo
(instalación combinada)
Bloqueo/desbloqueo aperturas
Libre
Descongelador luneta térmica y espejos retrovisores
❒Volcar la guantera portaobjetos y tirar
con fuerza para acceder a los fusibles.
135-154 SCUDO LUM E_133-152 ScudoG9 E 17/10/12 15.05 Pagina 149

153
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
MANTENIMIENTO
Y CUIDADO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI

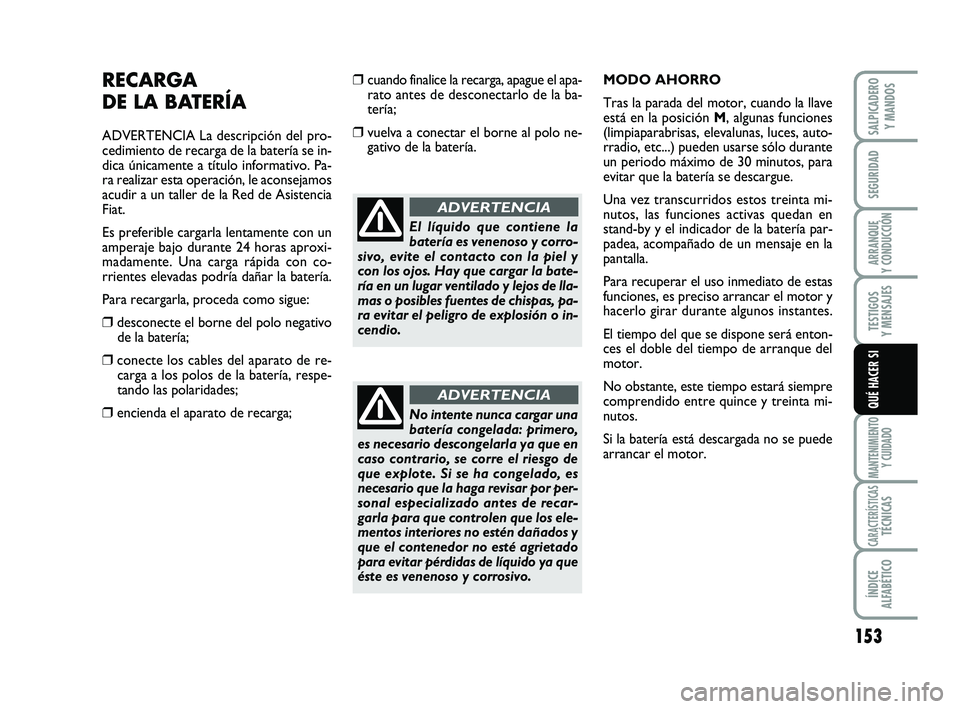

RECARGA
DE LA BATERÍA
ADVERTENCIA La descripción del pro-
cedimiento de recarga de la batería se in-
dica únicamente a título informativo. Pa-
ra realizar esta operación, le aconsejamos
acudir a un taller de la Red de Asistencia
Fiat.
Es preferible cargarla lentamente con un
amperaje bajo durante 24 horas aproxi-
madamente. Una carga rápida con co-
rrientes elevadas podría dañar la batería.
Para recargarla, proceda como sigue:
❒desconecte el borne del polo negativo
de la batería;
❒conecte los cables del aparato de re-
carga a los polos de la batería, respe-
tando las polaridades;
❒encienda el aparato de recarga;
El líquido que contiene la
batería es venenoso y corro-
sivo, evite el contacto con la piel y
con los ojos. Hay que cargar la bate-
ría en un lugar ventilado y lejos de lla-
mas o posibles fuentes de chispas, pa-
ra evitar el peligro de explosión o in-
cendio.
ADVERTENCIA
❒cuando finalice la recarga, apague el apa-
rato antes de desconectarlo de la ba-
tería;
❒vuelva a conectar el borne al polo ne-
gativo de la batería.
No intente nunca cargar una
batería congelada: primero,
es necesario descongelarla ya que en
caso contrario, se corre el riesgo de
que explote. Si se ha congelado, es
necesario que la haga revisar por per-
sonal especializado antes de recar-
garla para que controlen que los ele-
mentos interiores no estén dañados y
que el contenedor no esté agrietado
para evitar pérdidas de líquido ya que
éste es venenoso y corrosivo.
ADVERTENCIA
MODO AHORRO
Tras la parada del motor, cuando la llave
está en la posición M, algunas funciones
(limpiaparabrisas, elevalunas, luces, auto-
rradio, etc...) pueden usarse sólo durante
un periodo máximo de 30 minutos, para
evitar que la batería se descargue.
Una vez transcurridos estos treinta mi-
nutos, las funciones activas quedan en
stand-by y el indicador de la batería par-
padea, acompañado de un mensaje en la
pantalla.
Para recuperar el uso inmediato de estas
funciones, es preciso arrancar el motor y
hacerlo girar durante algunos instantes.
El tiempo del que se dispone será enton-
ces el doble del tiempo de arranque del
motor.
No obstante, este tiempo estará siempre
comprendido entre quince y treinta mi-
nutos.
Si la batería está descargada no se puede
arrancar el motor.
135-154 SCUDO LUM E_133-152 ScudoG9 E 17/10/12 15.05 Pagina 153

167
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO

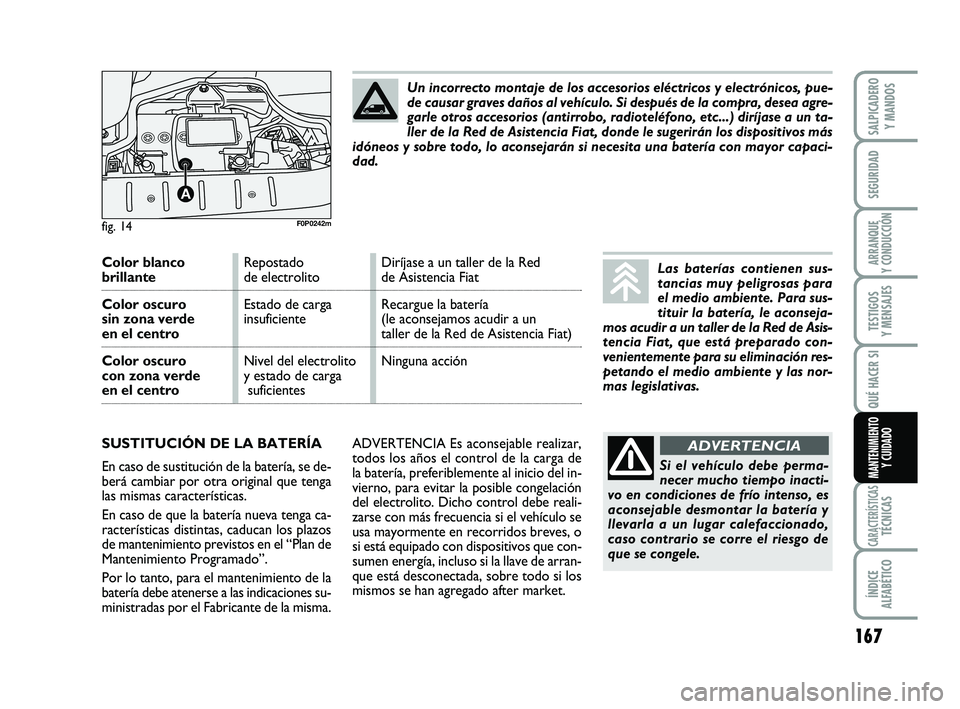

ADVERTENCIA Es aconsejable realizar,
todos los años el control de la carga de
la batería, preferiblemente al inicio del in-
vierno, para evitar la posible congelación
del electrolito. Dicho control debe reali-
zarse con más frecuencia si el vehículo se
usa mayormente en recorridos breves, o
si está equipado con dispositivos que con-
sumen energía, incluso si la llave de arran-
que está desconectada, sobre todo si los
mismos se han agregado after market.
fig. 14
A
F0P0242m
Color blancoRepostado Diríjase a un taller de la Red brillantede electrolito de Asistencia Fiat
Color oscuro Estado de carga Recargue la batería
sin zona verde insuficiente (le aconsejamos acudir a un
en el centrotaller de la Red de Asistencia Fiat)
Color oscuro Nivel del electrolito Ninguna acción
con zona verde y estado de carga
en el centrosuficientes
SUSTITUCIÓN DE LA BATERÍA
En caso de sustitución de la batería, se de-
berá cambiar por otra original que tenga
las mismas características.
En caso de que la batería nueva tenga ca-
racterísticas distintas, caducan los plazos
de mantenimiento previstos en el “Plan de
Mantenimiento Programado”.
Por lo tanto, para el mantenimiento de la
batería debe atenerse a las indicaciones su-
ministradas por el Fabricante de la misma.Un incorrecto montaje de los accesorios eléctricos y electrónicos, pue-
de causar graves daños al vehículo. Si después de la compra, desea agre-
garle otros accesorios (antirrobo, radioteléfono, etc...) diríjase a un ta-
ller de la Red de Asistencia Fiat, donde le sugerirán los dispositivos más
idóneos y sobre todo, lo aconsejarán si necesita una batería con mayor capaci-
dad.
Las baterías contienen sus-
tancias muy peligrosas para
el medio ambiente. Para sus-
tituir la batería, le aconseja-
mos acudir a un taller de la Red de Asis-
tencia Fiat, que está preparado con-
venientemente para su eliminación res-
petando el medio ambiente y las nor-
mas legislativas.
Si el vehículo debe perma-
necer mucho tiempo inacti-
vo en condiciones de frío intenso, es
aconsejable desmontar la batería y
llevarla a un lugar calefaccionado,
caso contrario se corre el riesgo de
que se congele.
ADVERTENCIA
155-174 SCUDO LUM E_153-172 ScudoG9 E 17/10/12 15.06 Pagina 167

168
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
ADVERTENCIA Si la batería se mantiene
durante un largo período en un estado de
carga inferior al 50% (hidrómetro óptico
de color oscuro sin zona verde en el cen-
tro) se daña por sulfatación, creando difi-
cultades en el arranque.
Además, está más expuesta a la posibili-
dad de congelación (lo que puede suceder
desde los –10° C). En caso de una larga
inactividad, consulte la sección “Inactivi-
dad del vehículo durante algún tiempo”,
en el capítulo “Arranque y conducción”.
En el caso de que, después de la adquisi-
ción del vehículo, quisiera agregarle otros
accesorios eléctricos que requieran ali-
mentación eléctrica permanente (alarma,
etc.) o que incidan en el consumo de elec-
tricidad, diríjase a un taller de la Red de
Asistencia Fiat, cuyo personal cualificado,
además de sugerirle los dispositivos más
idóneos de la Lineaccessori Fiat, evalua-
rá el consumo total y controlará si la ins-
talación eléctrica del vehículo puede so-
portarlo, o si, en cambio, es necesario
cambiar la batería por otra de mayor po-
tencia. CONSEJOS ÚTILES PARA
AUMENTAR LA DURACIÓN
DE LA BATERÍA
Para evitar que la batería se descargue rá-
pidamente y para preservar su funciona-
miento, siga escrupulosamente las si-
guientes indicaciones:
❒al estacionar su vehículo, asegúrese de
que las puertas, el capó y las ventanillas
estén bien cerradas, para evitar que las
luces de techo permanezcan encendi-
das dentro del habitáculo;
❒apague las luces de techo interiores: de
todos modos el vehículo consta de un
sistema de apagado automático de las
mismas;
❒no deje dispositivos encendidos (por
ejemplo, el equipo de radio, las luces de
emergencia, etc.) con el motor apagado;
❒antes de cualquier intervención en la
instalación eléctrica, separe el cable del
polo negativo de la batería;
❒los bornes de la batería deben estar
siempre bien apretados.
Cuando tenga que intervenir
en la batería o cerca de la
misma, protéjase siempre los ojos con
las antiparras correspondientes.
ADVERTENCIADe hecho, algunos de estos dispositivos
consumen energía eléctrica incluso con el
motor apagado, descargando gradual-
mente la batería.
155-174 SCUDO LUM E_153-172 ScudoG9 E 17/10/12 15.06 Pagina 168

211
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
Cadenas para la nieve ....................... 123
Calefacción y ventilación ................... 27
Cambio
– uso del cambio manual ................ 119
Capó ...................................................... 76
Características técnicas............... 175
Carrocería
– mantenimiento .............................. 172
– versiones ........................................ 175
Cenicero ............................................... 67
Cierre centralizado ............................ 72
Cinturones de seguridad
– advertencias generales ................ 97
– empleo ............................................ 94
– mantenimiento .............................. 99
– regulación de la altura ................. 95
Climatizador manual........................... 31
Combustible
– indicador del nivel ........................ 14
– tapón del depósito
de combustible .............................. 91
Compartimiento del motor...............160
Consejos para la carga ...................... 79
Consumo de aceite del motor ........ 162Consumo de combustible ................. 207
Controles periódicos ......................... 159
Cristales
– cristales abribles ........................... 69
– limpieza ........................................... 173
Cuentarrevoluciones ......................... 14
Datos de identificación .................... 176
Desempañamiento
– cristales laterales
anteriores ............................28-32-38
– cristales posteriores .........30-34-38
– parabrisas ............................28-32-38
Difusores de aire laterales
y centrales .......................................... 28
Dimensiones ........................................188
Dirección .............................................. 184
Elevalunas ............................................ 74
Embrague .............................................. 183
Emisiones de CO
2en el escape ...... 210
Encendedor .......................................... 67
EOBD (sistema) .................................. 87
Equipamiento interior ........................ 65
Equipo de radio (Instalación) ........... 89
ABS ...................................................... 88
Aceite del motor
– características técnicas ................204
– consumo ......................................... 162
– verificación del nivel .................... 162
Accesorios adquiridos por
el usuario ........................................... 90
Airbag .................................................... 108
Airbags laterales................................... 111
– airbag frontal del lado del
pasajero y sillitas para niños ........ 109
Arranque y conducción............... 113
Asientos ................................................18
– disposición interna
de los asientos .............................. 22
– traseros .......................................... 20
– delanteros ....................................... 17
– limpieza ........................................... 174
Baca/portaesquís (predisposición) .. 77
Batería
– características técnicas ................183
– modo de economía....................... 153
– nivel del líquido ............................. 166
– puesta en marcha con
batería auxiliar .............................. 136
– recarga ............................................ 153
Bloqueo de la dirección .................... 12
Í Í
N N
D D
I I
C C
E E

A A
L L
F F
A A
B B
É É
T T
I I
C C
O O
211-218 SCUDO LUM E 18/10/12 08.34 Pagina 211

213
SEGURIDAD
ARRANQUE
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
QUÉ HACER SI
MANTENIMIENTO
Y CUIDADO
SALPICADERO
Y MANDOS
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
Pintura ................................................... 172
Piloto antiniebla/
faros antiniebla ...........................144-145
Presión de los neumáticos (placa).... 185
Prestaciones .........................................190
Pretensores .......................................... 96
Puertas .................................................. 69
Puesta en marcha del motor
– cómo calentar el motor
después de la puesta en
marcha ............................................ 117
– conmutador de arranque ............ 12
– procedimiento de arranque ....... 116
– puesta en marcha con
batería auxiliar .............................. 136
– puesta en marcha con
maniobras de inercia ................... 137
Pulverizadores del limpiaparabrisas ... 172
Qué hacer si..................................... 135
Radiocasete (instalación) ................. 89
Recirculación del aire...............31-36-41
Regulador de la intensidad luminosa
del tablero de instrumentos .......... 15
Regulador de velocidad .....................54
Reloj ...................................................... 16
Remolcar el vehículo ......................... 154
Reposacabeza ...................................... 23
Repostados .......................................... 201Rueda (sustitución) ............................ 137
Salpicadero...................................... 5
Sillita “Isofix Universal”
para niños ........................................... 103
– etiqueta sillita para niños ............. 109
Sillita “Universal” para niños ............. 100
– etiqueta sillita para niños ............. 109
Simbología ............................................ 6
Sistema ABS ......................................... 82
Suspensiones
(datos característicos)......................184
Suspensiones neumáticas .................. 78
Tablero de instrumentos ................. 13
Tercera luz del freno ......................... 146
Testigos y mensajes....................... 125
Transmisión ......................................... 183
Transporte de niños (seguridad) ..... 99
– silla para los niños
ISOFIX (montaje) ......................... 105
Velocidades máximas ....................... 192
Velocímetro ......................................... 14
Ventilación ........................................... 27
Verificación de niveles ....................... 160
Viseras parasol .................................... 68
– etiqueta sillita para niños ............. 109
Volante .................................................. 24 – plan de mantenimiento
programado ...................................157
– utilización forzada del vehículo... 159
Montaje de la sillita “Isofix Universal”
para niños ........................................... 103
– etiqueta sillita para niños ............. 109
Montaje de la sillita “Universal”
para niños ........................................... 100
– etiqueta sillita para niños ............. 109
Motor
– alimentación .................................. 183
– código de identificación .............. 179
– datos característicos ....................175
– lubricación ......................................205
Motor de arranque ............................ 183
Neumáticos ........................................ 187
– se pincha un neumático .............. 137
Nivel del aceite del motor ................ 162
Nivel del líquido de
la dirección asistida ......................... 165
Nivel del líquido de los frenos ......... 164
Nivel del líquido del
lavaparabrisas/lavafaros ................... 164
Nivel del líquido del sistema
de refrigeración del motor ............ 163
Niveles (controles de los).................. 160
Palancas en el volante ...................... 47
Pesos y cargas remolcables ............... 192
211-218 SCUDO LUM E 18/10/12 08.34 Pagina 213
