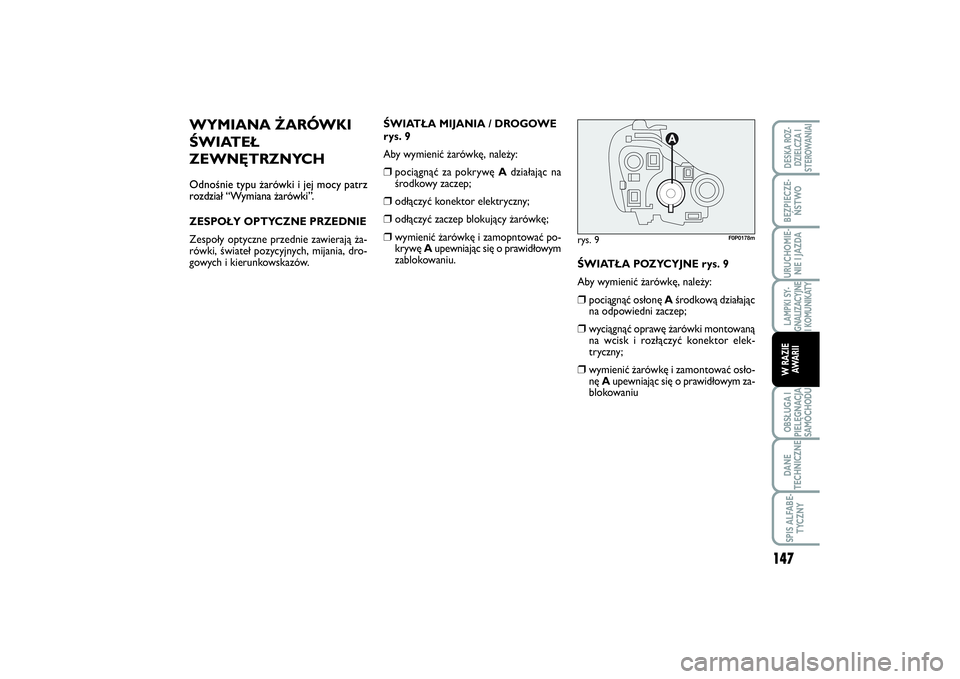

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCHOdnośnie typu żarówki i jej mocy patrz
rozdział “Wymiana żarówki”.ZESPOŁY OPTYCZNE PRZEDNIE
Zespoły optyczne przednie zawierają ża-
rówki, świateł pozycyjnych, mijania, dro-
gowych i kierunkowskazów.ŚWIATŁA MIJANIA / DROGOWE
rys. 9
Aby wymienić żarówkę, należy:
❒
pociągnąć za pokrywę Adziałając na
środkowy zaczep;
❒
odłączyć konektor elektryczny;
❒
odłączyć zaczep blokujący żarówkę;
❒
wymienić żarówkę i zamopntować po-
krywę Aupewniając się o prawidłowym
zablokowaniu.
ŚWIATŁA POZYCYJNE rys. 9
Aby wymienić żarówkę, należy:
❒
pociągnąć osłonę Aśrodkową działając
na odpowiedni zaczep;
❒
wyciągnąć oprawę żarówki montowaną
na wcisk i rozłączyć konektor elek-
tryczny;
❒
wymienić żarówkę i zamontować osło-
nę Aupewniając się o prawidłowym za-
blokowaniu
rys. 9
F0P0178m
147
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
139-158 SCUDO LUM PL_133-152 ScudoG9 PL 07/03/14 08.58 Pagina 147

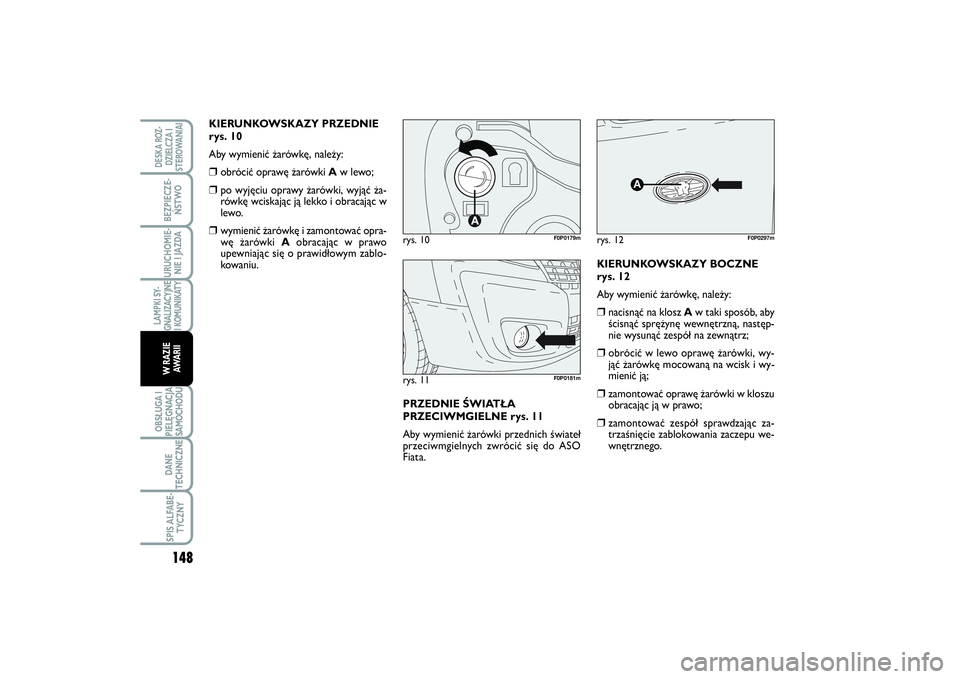

KIERUNKOWSKAZY PRZEDNIE
rys. 10
Aby wymienić żarówkę, należy:❒
obrócić oprawę żarówki Aw lewo;
❒
po wyjęciu oprawy żarówki, wyjąć ża-
rówkę wciskając ją lekko i obracając w
lewo.
❒
wymienić żarówkę i zamontować opra-
wę żarówki Aobracając w prawo
upewniając się o prawidłowym zablo-
kowaniu.
PRZEDNIE ŚWIATŁA
PRZECIWMGIELNE rys. 11
Aby wymienić żarówki przednich świateł
przeciwmgielnych zwrócić się do ASO
Fiata.KIERUNKOWSKAZY BOCZNE
rys. 12
Aby wymienić żarówkę, należy:
❒
nacisnąć na klosz Aw taki sposób, aby
ścisnąć sprężynę wewnętrzną, następ-
nie wysunąć zespół na zewnątrz;
❒
obrócić w lewo oprawę żarówki, wy-
jąć żarówkę mocowaną na wcisk i wy-
mienić ją;
❒
zamontować oprawę żarówki w kloszu
obracając ją w prawo;
❒
zamontować zespół sprawdzając za-
trzaśnięcie zablokowania zaczepu we-
wnętrznego.
rys. 11
F0P0181m
rys. 10
F0P0179m
rys. 12
A
F0P0297m
148LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
139-158 SCUDO LUM PL_133-152 ScudoG9 PL 07/03/14 08.58 Pagina 148

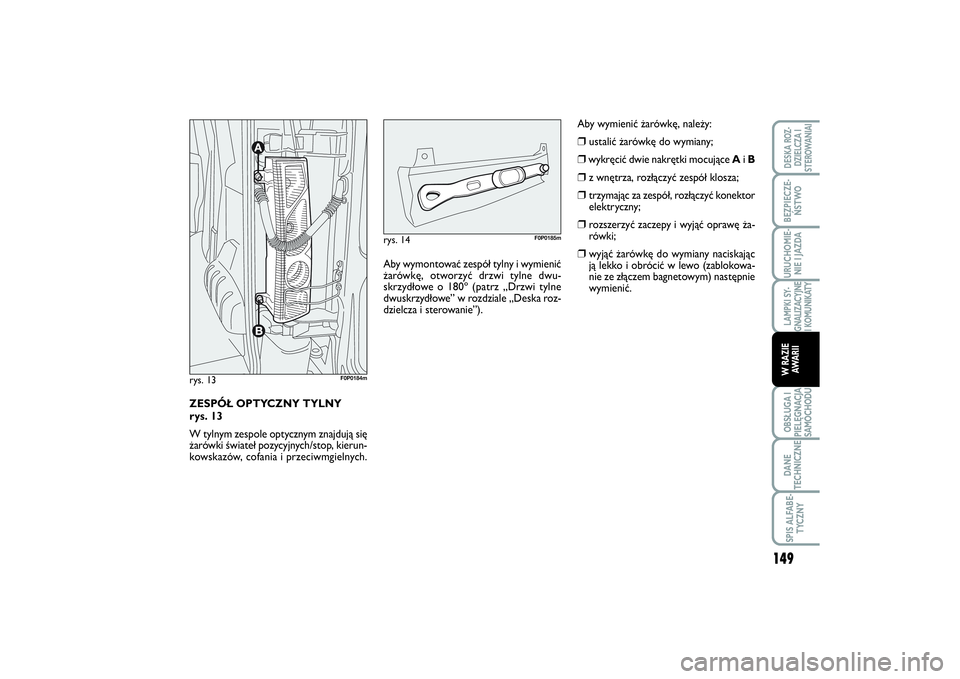

ZESPÓŁ OPTYCZNY TYLNY
rys. 13
W tylnym zespole optycznym znajdują się
żarówki świateł pozycyjnych/stop, kierun-
kowskazów, cofania i przeciwmgielnych.rys. 13
F0P0184m
Aby wymontować zespół tylny i wymienić
żarówkę, otworzyć drzwi tylne dwu-
skrzydłowe o 180º (patrz „Drzwi tylne
dwuskrzydłowe” w rozdziale „Deska roz-
dzielcza i sterowanie”).rys. 14
F0P0185m
Aby wymienić żarówkę, należy:❒
ustalić żarówkę do wymiany;
❒wykręcić dwie nakrętki mocujące Ai B❒
z wnętrza, rozłączyć zespół klosza;
❒
trzymając za zespół, rozłączyć konektor
elektryczny;
❒
rozszerzyć zaczepy i wyjąć oprawę ża-
rówki;
❒
wyjąć żarówkę do wymiany naciskając
ją lekko i obrócić w lewo (zablokowa-
nie ze złączem bagnetowym) następnie
wymienić.
149
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
139-158 SCUDO LUM PL_133-152 ScudoG9 PL 07/03/14 08.58 Pagina 149

Wersja z wysokim dachem❒
odkręcić śruby mocujące Akluczem 8;
❒
wyjąć oprawę żarówki;
❒
wyjąć żarówkę montowaną na wcisk i
wymienić.OŚWIETLENIA TABLICY
REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
Wersja z drzwiami skrzydłowymi
rys. 17
❒
działając w wnętrzu samochodu, wy-
montować osłonę wewnętrzną;
❒
odłączyć konektor rozchylając odpo-
wiednie zaczepy;
❒
wyjąć osłonę z tworzywa
rys. 15
A
A
F0P0210m
rys. 16
A
A
F0P0211m
rys. 17
F0P0212m
rys. 18
F0P0607m
TRZECIE ŚWIATŁO STOP
Na pokrywie bagażnika rys. 15
Aby wymienić żarówkę, należy:❒
otworzyć pokrywę tylną;
❒
odkręcić śruby mocujące A;
❒
nacisnąć na końce zaczepów i wyjąć ze-
spół klosza zawierający żarówki;
❒
rozłączyć konektor elektryczny;
❒
wyjąć żarówkę montowaną na wcisk i
wymienić.
Na drzwiach tylnych
dwuskrzydłowych rys. 16
Aby wymienić żarówkę, należy:
❒
odkręcić śruby mocujące Aśrubokrę-
tem Torx™ o głowicy 20;
❒
wyjąć oprawę żarówki;
❒
wyjąć żarówkę montowaną na wcisk i
wymienić.
150LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
139-158 SCUDO LUM PL_133-152 ScudoG9 PL 07/03/14 08.58 Pagina 150

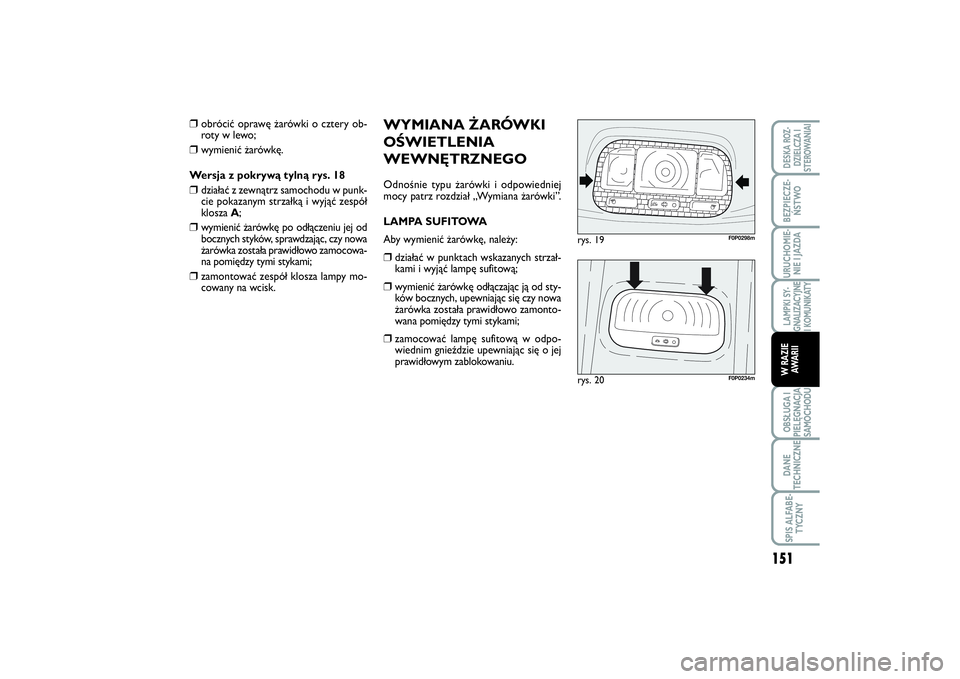

WYMIANA ŻARÓWKI
OŚWIETLENIA
WEWNĘTRZNEGOOdnośnie typu żarówki i odpowiedniej
mocy patrz rozdział „Wymiana żarówki”.
LAMPA SUFITOWA
Aby wymienić żarówkę, należy:❒
działać w punktach wskazanych strzał-
kami i wyjąć lampę sufitową;
❒
wymienić żarówkę odłączając ją od sty-
ków bocznych, upewniając się czy nowa
żarówka została prawidłowo zamonto-
wana pomiędzy tymi stykami;
❒
zamocować lampę sufitową w odpo-
wiednim gnieździe upewniając się o jej
prawidłowym zablokowaniu.
rys. 19
F0P0298m
rys. 20
F0P0234m
❒
obrócić oprawę żarówki o cztery ob-
roty w lewo;
❒
wymienić żarówkę.
Wersja z pokrywą tylną rys. 18
❒
działać z zewnątrz samochodu w punk-
cie pokazanym strzałką i wyjąć zespół
klosza A;
❒
wymienić żarówkę po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa
żarówka została prawidłowo zamocowa-
na pomiędzy tymi stykami;
❒
zamontować zespół klosza lampy mo-
cowany na wcisk.
151
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
139-158 SCUDO LUM PL_133-152 ScudoG9 PL 07/03/14 08.58 Pagina 151

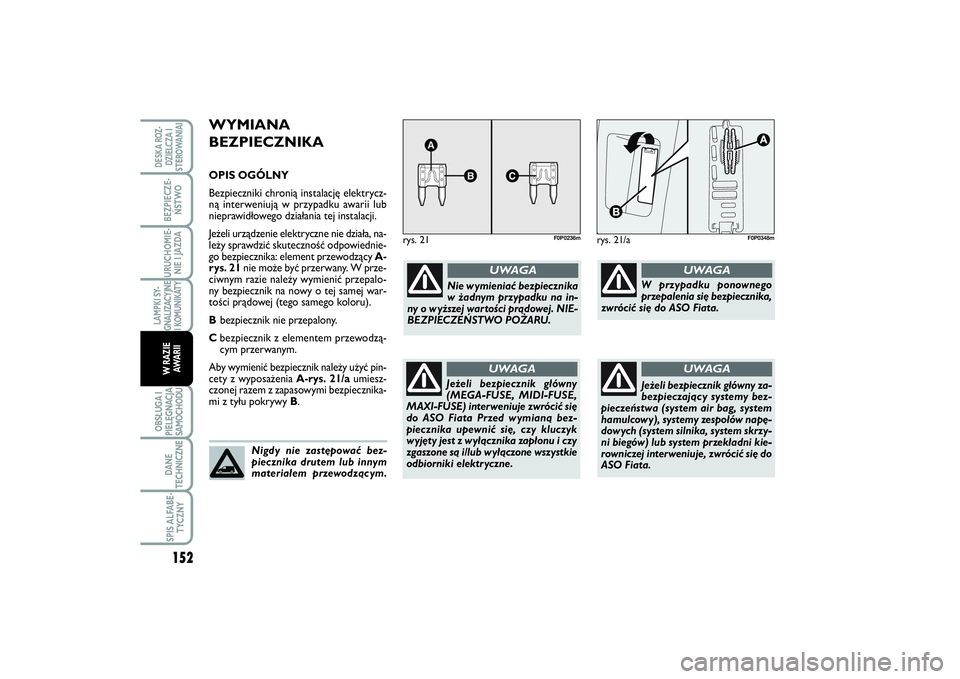

WYMIANA
BEZPIECZNIKAOPIS OGÓLNY
Bezpieczniki chronią instalację elektrycz-
ną interweniują w przypadku awarii lub
nieprawidłowego działania tej instalacji.
Jeżeli urządzenie elektryczne nie działa, na-
leży sprawdzić skuteczność odpowiednie-
go bezpiecznika: element przewodzący A-
rys. 21nie może być przerwany. W prze-
ciwnym razie należy wymienić przepalo-
ny bezpiecznik na nowy o tej samej war-
tości prądowej (tego samego koloru).
Bbezpiecznik nie przepalony.
Cbezpiecznik z elementem przewodzą-
cym przerwanym.
Aby wymienić bezpiecznik należy użyć pin-
cety z wyposażenia A-rys. 21/a umiesz-
czonej razem z zapasowymi bezpiecznika-
mi z tyłu pokrywy B.
rys. 21
F0P0236m
Nie wymieniać bezpiecznika
w żadnym przypadku na in-
ny o wyższej wartości prądowej. NIE-
BEZPIECZEŃSTWO POŻARU.
UWAGA
Nigdy nie zastępować bez-
piecznika drutem lub innym
materiałem przewodzącym.
Jeżeli bezpiecznik główny
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE) interweniuje zwrócić się
do ASO Fiata Przed wymianą bez-
piecznika upewnić się, czy kluczyk
wyjęty jest z wyłącznika zapłonu i czy
zgaszone są i/lub wyłączone wszystkie
odbiorniki elektryczne.
UWAGA
Jeżeli bezpiecznik główny za-
bezpieczający systemy bez-
pieczeństwa (system air bag, system
hamulcowy), systemy zespołów napę-
dowych (system silnika, system skrzy-
ni biegów) lub system przekładni kie-
rowniczej interweniuje, zwrócić się do
ASO Fiata.
UWAGA
W przypadku ponownego
przepalenia się bezpiecznika,
zwrócić się do ASO Fiata.
UWAGA
rys. 21/a
F0P0348m
152LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
139-158 SCUDO LUM PL_133-152 ScudoG9 PL 07/03/14 08.58 Pagina 152

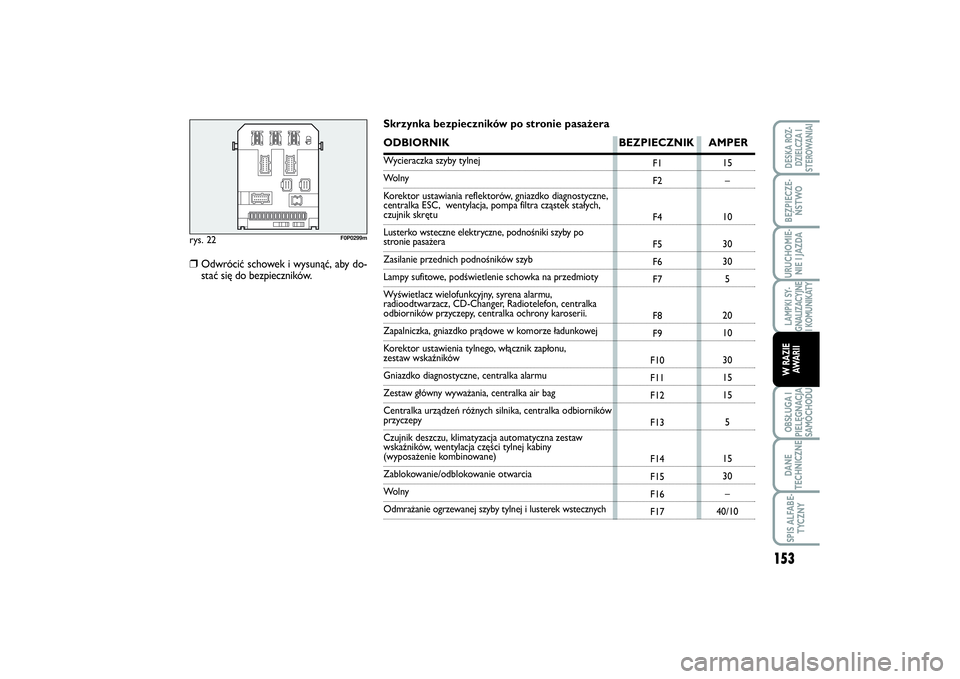

rys. 22
F0P0299m
Skrzynka bezpieczników po stronie pasażeraODBIORNIK BEZPIECZNIK AMPERWycieraczka szyby tylnejWolny
Korektor ustawiania reflektorów, gniazdko diagnostyczne,
centralka ESC, wentylacja, pompa filtra cząstek stałych, czujnik skrętu
Lusterko wsteczne elektryczne, podnośniki szyby po stronie pasażeraZasilanie przednich podnośników szybLampy sufitowe, podświetlenie schowka na przedmioty
Wyświetlacz wielofunkcyjny, syrena alarmu,
radioodtwarzacz, CD-Changer, Radiotelefon, centralka odbiorników przyczepy, centralka ochrony karoserii. Zapalniczka, gniazdko prądowe w komorze ładunkowej
Korektor ustawienia tylnego, włącznik zapłonu, zestaw wskaźnikówGniazdko diagnostyczne, centralka alarmuZestaw główny wyważania, centralka air bag
Centralka urządzeń różnych silnika, centralka odbiorników przyczepy
Czujnik deszczu, klimatyzacja automatyczna zestaw
wskaźników, wentylacja części tylnej kabiny (wyposażenie kombinowane)Zablokowanie/odblokowanie otwarciaWolnyOdmrażanie ogrzewanej szyby tylnej i lusterek wstecznych
❒
Odwrócić schowek i wysunąć, aby do-
stać się do bezpieczników.
F1
F2
F4
F5
F6
F7
F8
F9
F10
F11
F12
F13
F14
F15
F16
F1715
–
10
30
30
5
20
10
30
15
15
5
15
30
–
40/10
153
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
139-158 SCUDO LUM PL_133-152 ScudoG9 PL 07/03/14 08.58 Pagina 153

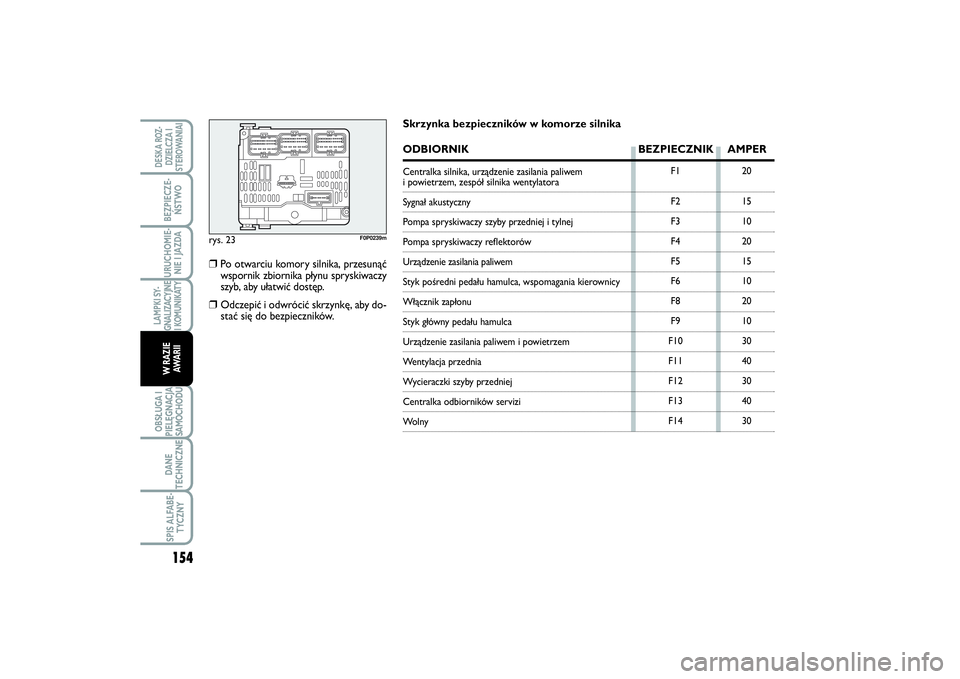

rys. 23
F0P0239m
F1
F2
F3
F4
F5
F6
F8
F9
F10
F11
F12
F13
F1420
15
10
20
15
10
20
10
30
40
30
40
30
Skrzynka bezpieczników w komorze silnikaODBIORNIK BEZPIECZNIK AMPERCentralka silnika, urządzenie zasilania paliwem i powietrzem, zespół silnika wentylatoraSygnał akustycznyPompa spryskiwaczy szyby przedniej i tylnejPompa spryskiwaczy reflektorówUrządzenie zasilania paliwemStyk pośredni pedału hamulca, wspomagania kierownicyWłącznik zapłonuStyk główny pedału hamulcaUrządzenie zasilania paliwem i powietrzemWentylacja przedniaWycieraczki szyby przedniejCentralka odbiorników serviziWolny
❒
Po otwarciu komory silnika, przesunąć
wspornik zbiornika płynu spryskiwaczy
szyb, aby ułatwić dostęp.
❒
Odczepić i odwrócić skrzynkę, aby do-
stać się do bezpieczników.
154LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
139-158 SCUDO LUM PL_133-152 ScudoG9 PL 07/03/14 08.58 Pagina 154

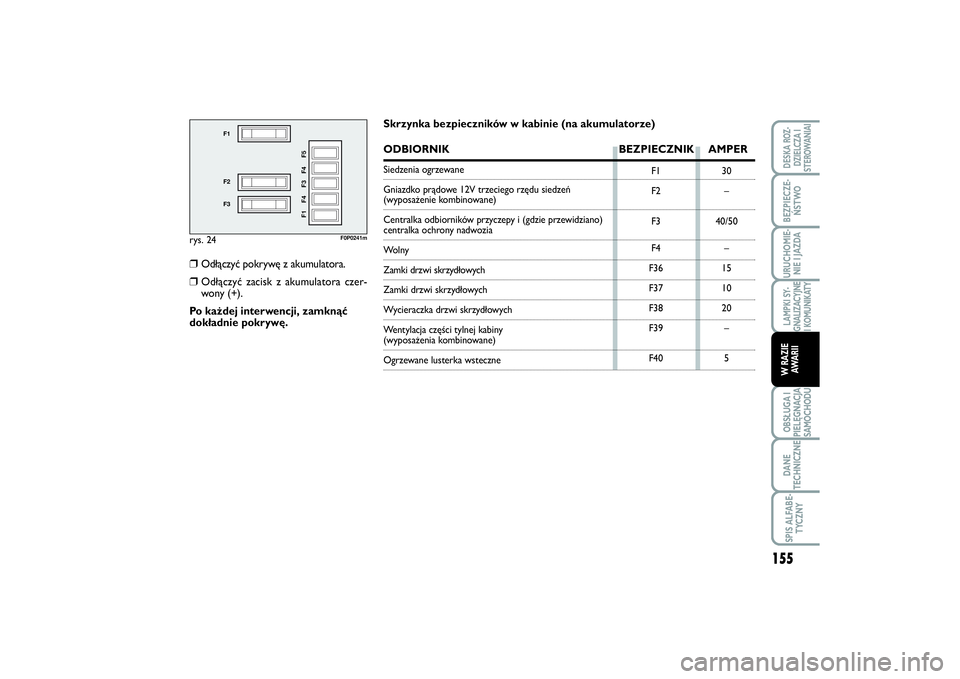

rys. 24
F1
F2
F3
F1 F4 F3 F4 F5
F0P0241m
F1
F2
F3
F4
F36
F37
F38
F39
F4030
–
40/50
–
15
10
20
–
5
Skrzynka bezpieczników w kabinie (na akumulatorze)ODBIORNIK BEZPIECZNIK AMPERSiedzenia ogrzewane
Gniazdko prądowe 12V trzeciego rzędu siedzeń (wyposażenie kombinowane)
Centralka odbiorników przyczepy i (gdzie przewidziano)centralka ochrony nadwoziaWolnyZamki drzwi skrzydłowychZamki drzwi skrzydłowychWycieraczka drzwi skrzydłowych
Wentylacja części tylnej kabiny (wyposażenia kombinowane)Ogrzewane lusterka wsteczne
❒
Odłączyć pokrywę z akumulatora.
❒
Odłączyć zacisk z akumulatora czer-
wony (+).
Po każdej interwencji, zamknąć
dokładnie pokrywę.
155
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
139-158 SCUDO LUM PL_133-152 ScudoG9 PL 07/03/14 08.58 Pagina 155

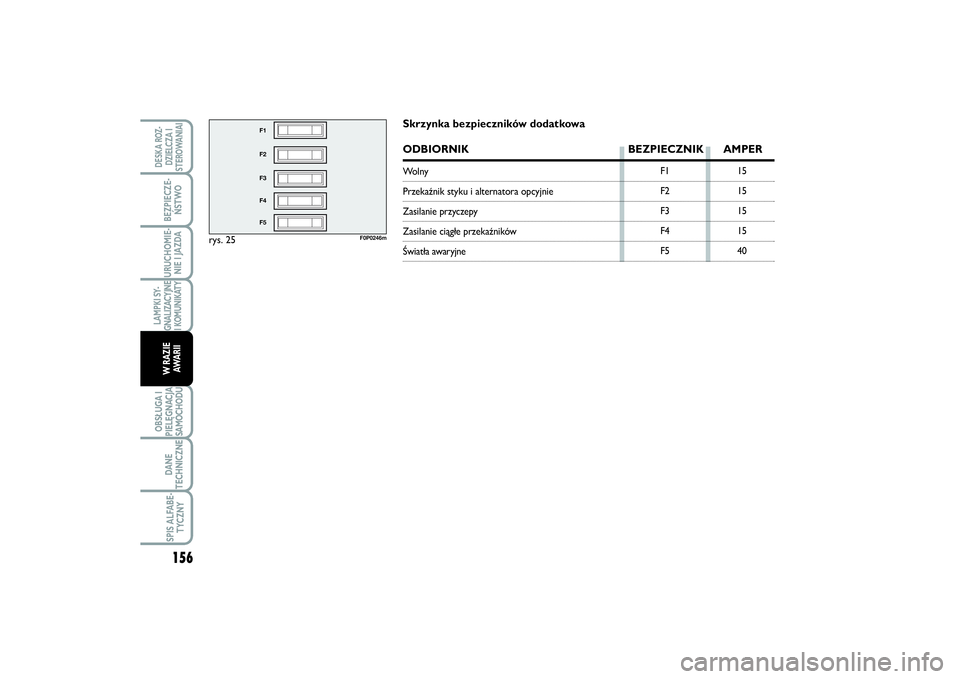

rys. 25
F1
F2
F3
F4
F5
F0P0246m
F1
F2
F3
F4
F515
15
15
15
40
Skrzynka bezpieczników dodatkowaODBIORNIK BEZPIECZNIK AMPERWolnyPrzekaźnik styku i alternatora opcyjnieZasilanie przyczepy Zasilanie ciągłe przekaźnikówŚwiatła awaryjne
