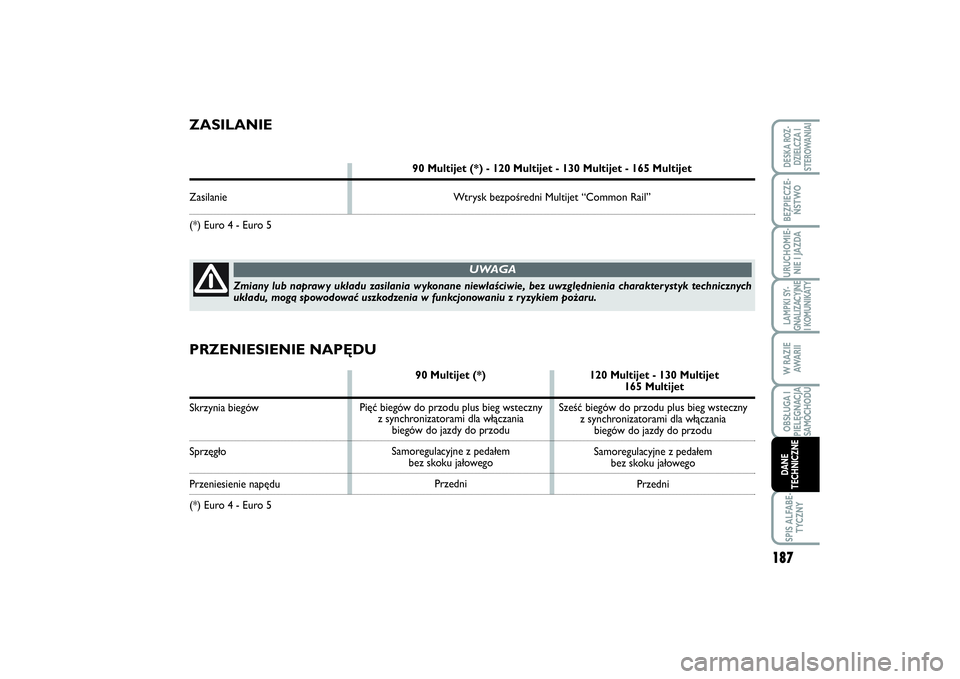

ZASILANIE
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Zasilanie Wtrysk bezpośredni Multijet “Common Rail”
(*) Euro 4 - Euro 5
Zmiany lub naprawy układu zasilania wykonane niewłaściwie, bez uwzględnienia charakterystyk technicznych
układu, mogą spowodować uszkodzenia w funkcjonowaniu z ryzykiem pożaru.
UWAGA
Sześć biegów do przodu plus bieg wsteczny
z synchronizatorami dla włączania
biegów do jazdy do przodu
Samoregulacyjne z pedałem
bez skoku jałowego
Przedni Pięć biegów do przodu plus bieg wsteczny
z synchronizatorami dla włączania
biegów do jazdy do przodu
Samoregulacyjne z pedałem
bez skoku jałowego
Przedni
PRZENIESIENIE NAPĘDU
90 Multijet (*) 120 Multijet - 130 Multijet
165 Multijet
Skrzynia biegów
SprzęgłoPrzeniesienie napędu
(*) Euro 4 - Euro 5
179-214 SCUDO LUM PL_173-199 ScudoG9 PL 12/12/13 12.16 Pagina 187

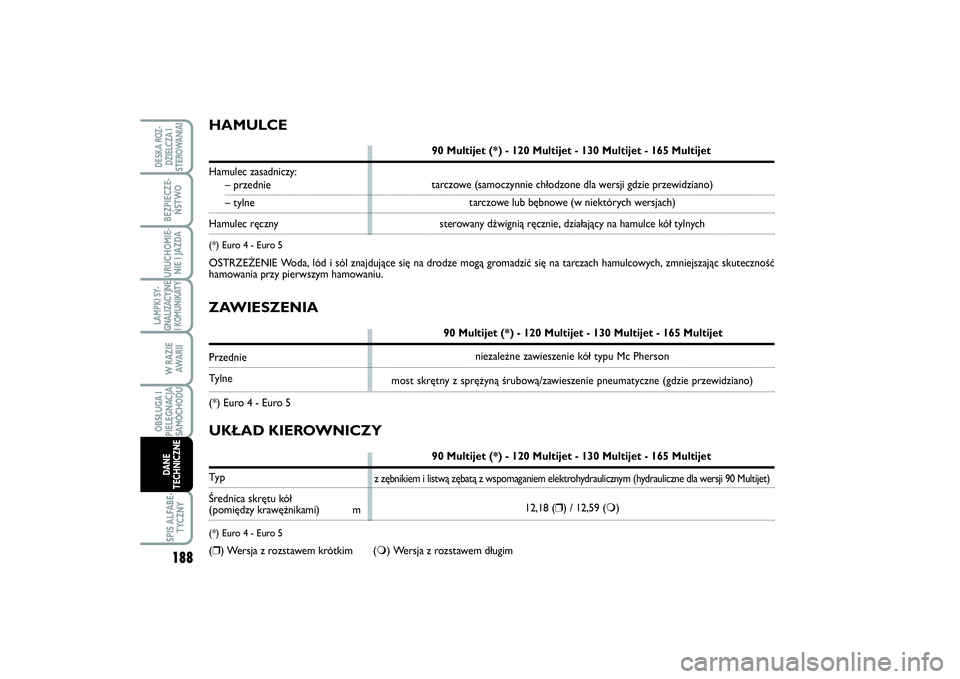

ZAWIESZENIA
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
PrzednieTylne
(*) Euro 4 - Euro 5HAMULCE
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Hamulec zasadniczy:
– przednie– tylne
Hamulec ręczny(*) Euro 4 - Euro 5OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając skuteczność
hamowania przy pierwszym hamowaniu.UKŁAD KIEROWNICZY
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Typ
Średnica skrętu kół (pomiędzy krawężnikami) m(*) Euro 4 - Euro 5(❒) Wersja z rozstawem krótkim () Wersja z rozstawem długimniezależne zawieszenie kół typu Mc Pherson
most skrętny z sprężyną śrubową/zawieszenie pneumatyczne (gdzie przewidziano)
z zębnikiem i listwą zębatą z wspomaganiem elektrohydraulicznym (hydrauliczne dla wersji 90 Multijet)
12,18 (❒) / 12,59 () sterowany dźwignią ręcznie, działający na hamulce kół tylnychtarczowe lub bębnowe (w niektórych wersjach) tarczowe (samoczynnie chłodzone dla wersji gdzie przewidziano)
188LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
SPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNE
179-214 SCUDO LUM PL_173-199 ScudoG9 PL 12/12/13 12.16 Pagina 188

189
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYSPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNE

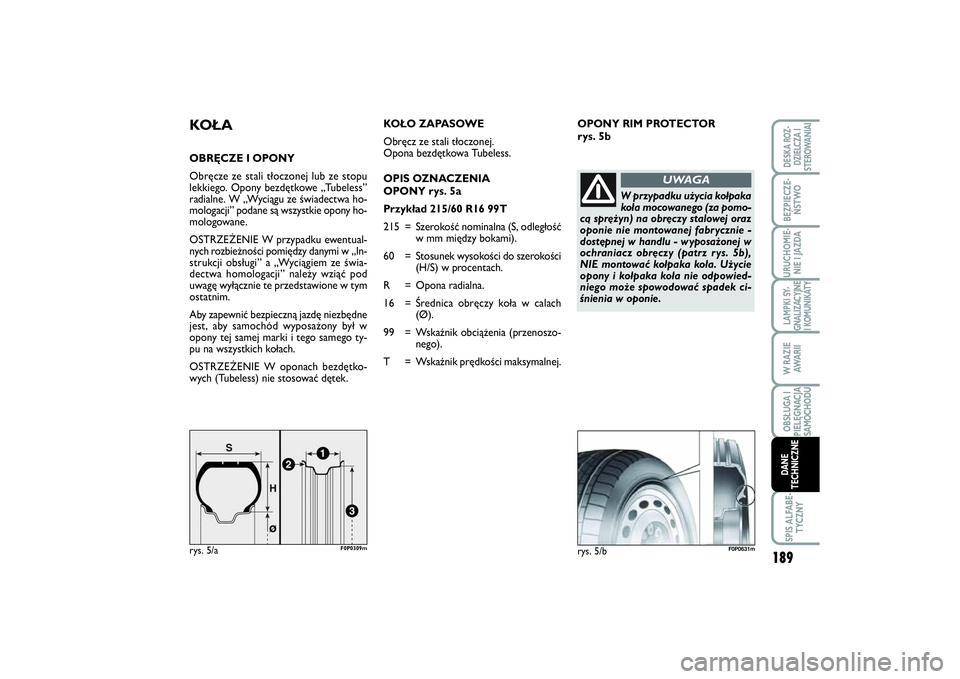

OPONY RIM PROTECTOR
rys. 5b
KOŁAOBRĘCZE I OPONY
Obręcze ze stali tłoczonej lub ze stopu
lekkiego. Opony bezdętkowe „Tubeless”
radialne. W „Wyciągu ze świadectwa ho-
mologacji” podane są wszystkie opony ho-
mologowane.
OSTRZEŻENIE W przypadku ewentual-
nych rozbieżności pomiędzy danymi w „In-
strukcji obsługi” a „Wyciągiem ze świa-
dectwa homologacji” należy wziąć pod
uwagę wyłącznie te przedstawione w tym
ostatnim.
Aby zapewnić bezpieczną jazdę niezbędne
jest, aby samochód wyposażony był w
opony tej samej marki i tego samego ty-
pu na wszystkich kołach.
OSTRZEŻENIE W oponach bezdętko-
wych (Tubeless) nie stosować dętek.rys. 5/a
F0P0309m
KOŁO ZAPASOWE
Obręcz ze stali tłoczonej.
Opona bezdętkowa Tubeless.
OPIS OZNACZENIA
OPONY rys. 5a
Przykład 215/60 R16 99T
215 = Szerokość nominalna (S, odległość
w mm między bokami).
60 = Stosunek wysokości do szerokości
(H/S) w procentach.
R = Opona radialna.
16 = Średnica obręczy koła w calach
(Ø).
99 = Wskaźnik obciążenia (przenoszo-
nego).
T = Wskaźnik prędkości maksymalnej.
rys. 5/b
F0P0631m
W przypadku użycia kołpaka
koła mocowanego (za pomo-
cą sprężyn) na obręczy stalowej oraz
oponie nie montowanej fabrycznie -
dostępnej w handlu - wyposażonej w
ochraniacz obręczy (patrz rys. 5b),
NIE montować kołpaka koła. Użycie
opony i kołpaka koła nie odpowied-
niego może spowodować spadek ci-
śnienia w oponie.
UWAGA
179-214 SCUDO LUM PL_173-199 ScudoG9 PL 12/12/13 12.16 Pagina 189

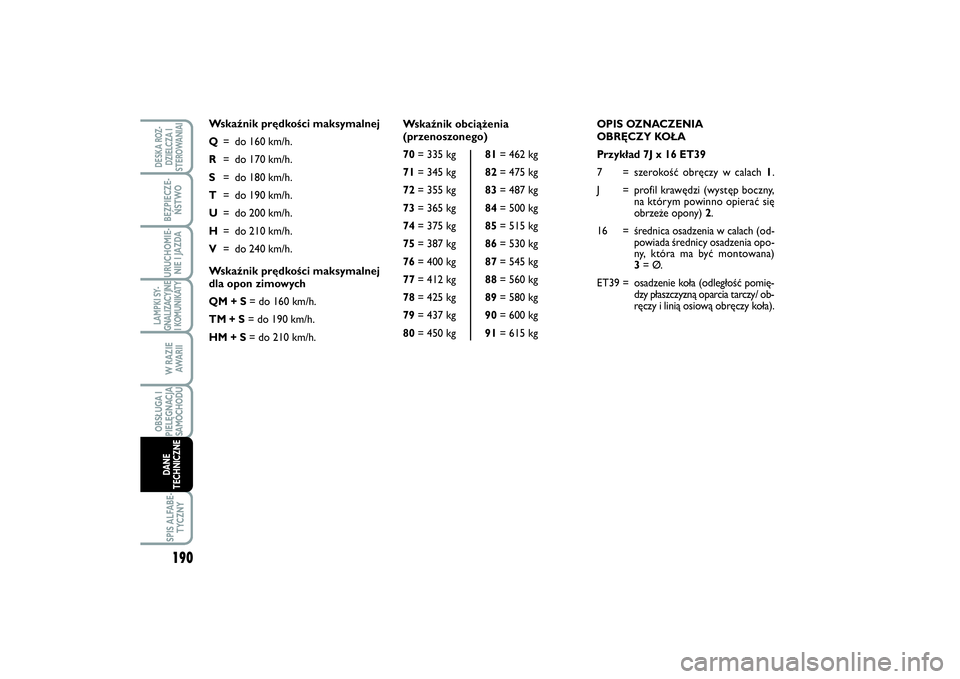

OPIS OZNACZENIA
OBRĘCZY KOŁA
Przykład 7J x 16 ET39
7 = szerokość obręczy w calach 1.
J = profil krawędzi (występ boczny,
na którym powinno opierać się
obrzeże opony) 2.
16 = średnica osadzenia w calach (od-
powiada średnicy osadzenia opo-
ny, która ma być montowana)
3= Ø.
ET39 = osadzenie koła (odległość pomię-
dzy płaszczyzną oparcia tarczy/ ob-
ręczy i linią osiową obręczy koła). Wskaźnik obciążenia
(przenoszonego)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Wskaźnik prędkości maksymalnej
Q= do 160 km/h.
R= do 170 km/h.
S= do 180 km/h.
T= do 190 km/h.
U= do 200 km/h.
H= do 210 km/h.
V= do 240 km/h.
Wskaźnik prędkości maksymalnej
dla opon zimowych
QM + S= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.
190LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
SPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNE
179-214 SCUDO LUM PL_173-199 ScudoG9 PL 12/12/13 12.16 Pagina 190

191
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYSPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNE

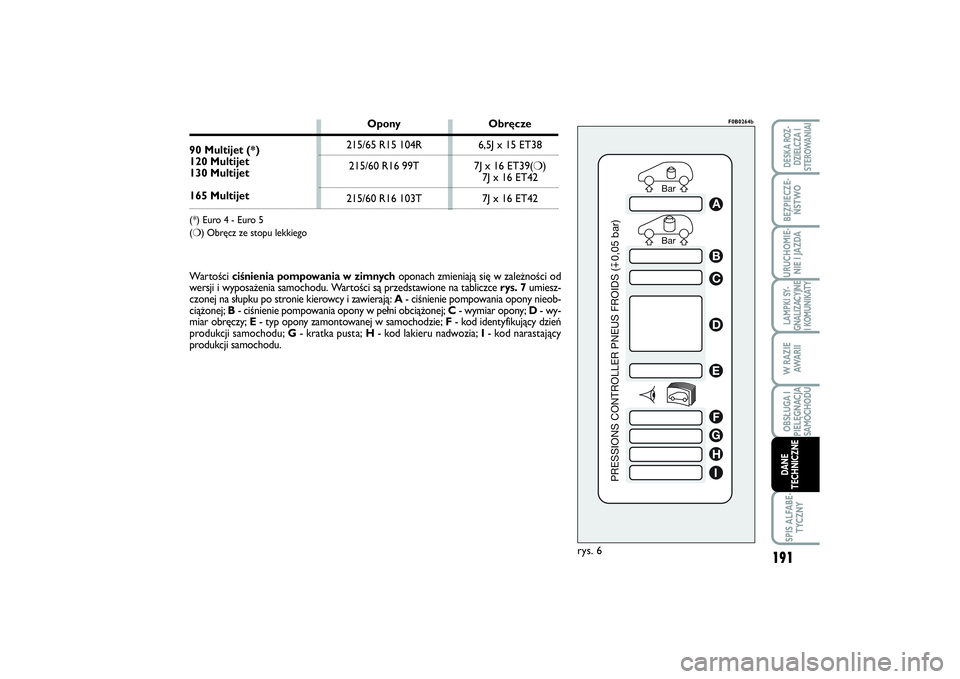

Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (0,05 bar)
ABCDEFGHI
rys. 6
F0B0264b
Wartości ciśnienia pompowania w zimnychoponach zmieniają się w zależności od
wersji i wyposażenia samochodu. Wartości są przedstawione na tabliczcerys. 7 umiesz-
czonej na słupku po stronie kierowcy i zawierają:A- ciśnienie pompowania opony nieob-
ciążonej; B- ciśnienie pompowania opony w pełni obciążonej; C- wymiar opony; D- wy-
miar obręczy; E - typ opony zamontowanej w samochodzie; F - kod identyfikujący dzień
produkcji samochodu; G - kratka pusta; H- kod lakieru nadwozia; I - kod narastający
produkcji samochodu.
Opony Obręcze
215/65 R15 104R 6,5J x 15 ET38
215/60 R16 99T 7J x 16 ET39(❍)
7J x 16 ET42
215/60 R16 103T 7J x 16 ET42
(*) Euro 4 - Euro 5
(❍) Obręcz ze stopu lekkiego90 Multijet (*)
120 Multijet
130 Multijet
165 Multijet
179-214 SCUDO LUM PL_173-199 ScudoG9 PL 12/12/13 12.16 Pagina 191

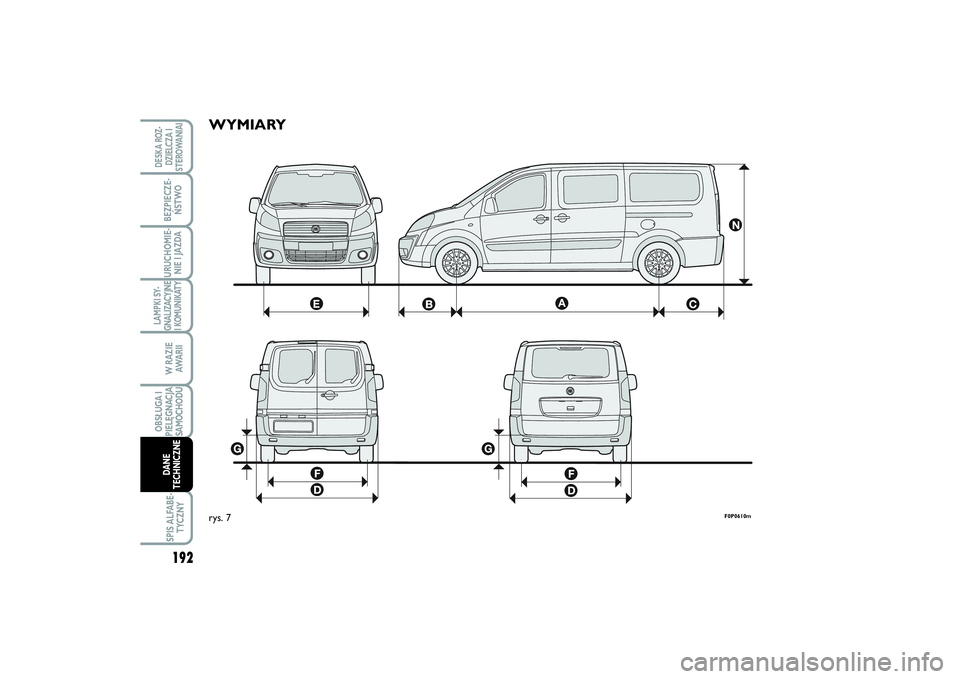

WYMIARY
F0P0610m
rys. 7
192LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
SPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNE
179-214 SCUDO LUM PL_173-199 ScudoG9 PL 12/12/13 12.16 Pagina 192

193
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYSPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNE

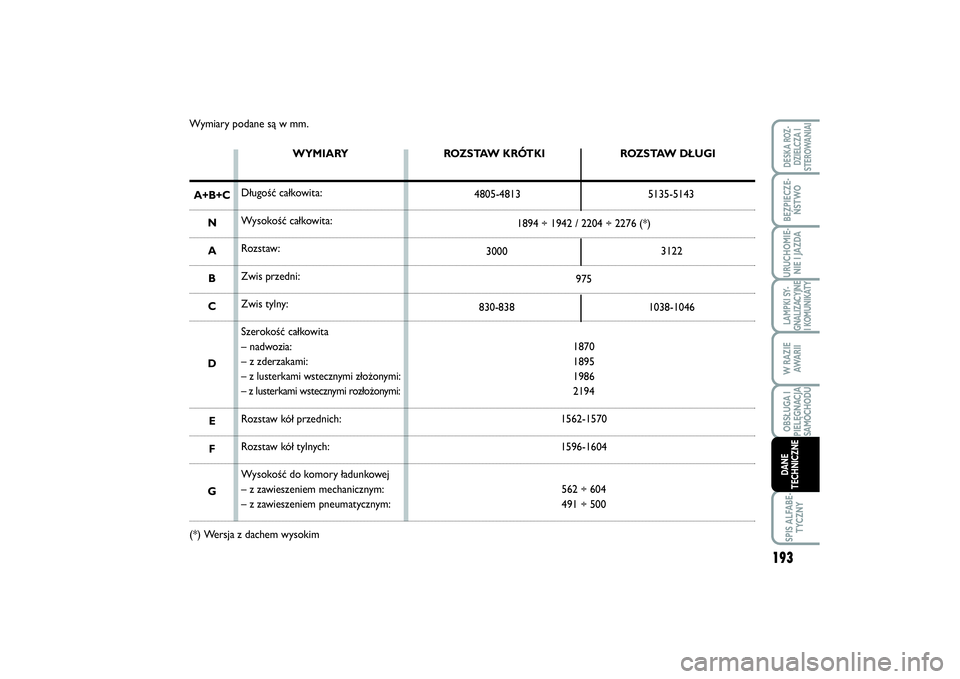

Wymiary podane są w mm.
WYMIARY
Długość całkowita:
Wysokość całkowita:
Rozstaw:
Zwis przedni:
Zwis tylny:
Szerokość całkowita
– nadwozia:
– z zderzakami:
– z lusterkami wstecznymi złożonymi:
– z lusterkami wstecznymi rozłożonymi:Rozstaw kół przednich:
Rozstaw kół tylnych:
Wysokość do komory ładunkowej
– z zawieszeniem mechanicznym:
– z zawieszeniem pneumatycznym:ROZSTAW KRÓTKI
4805-4813ROZSTAW DŁUGI
5135-5143
1894 ÷ 1942 / 2204 ÷ 2276 (*)
30003122
975
830-838 1038-1046
1870
1895
1986
2194
1562-1570
1596-1604
562 ÷ 604
491 ÷ 500
A+B+C
N
A
B
C
D
E
F
G
(*) Wersja z dachem wysokim
179-214 SCUDO LUM PL_173-199 ScudoG9 PL 12/12/13 12.16 Pagina 193

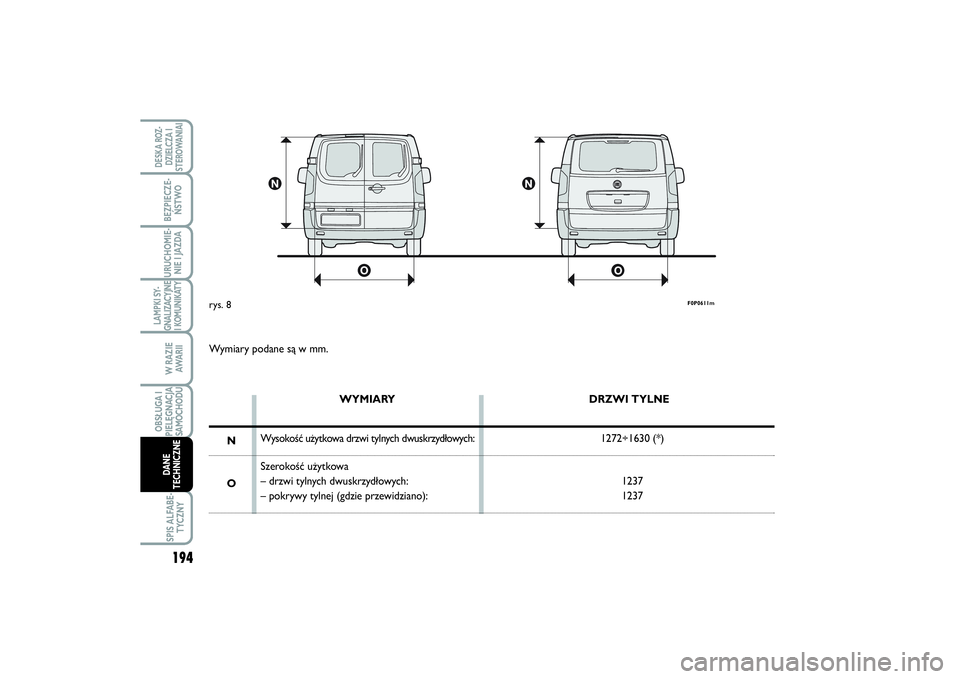

F0P0611m
rys. 8Wymiary podane są w mm.
WYMIARY
Wysokość użytkowa drzwi tylnych dwuskrzydłowych:Szerokość użytkowa
– drzwi tylnych dwuskrzydłowych:
– pokrywy tylnej (gdzie przewidziano):DRZWI TYLNE
1272÷1630 (*)
1237
1237
N
O
194LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
SPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNE
179-214 SCUDO LUM PL_173-199 ScudoG9 PL 12/12/13 12.16 Pagina 194

195
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYSPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNE

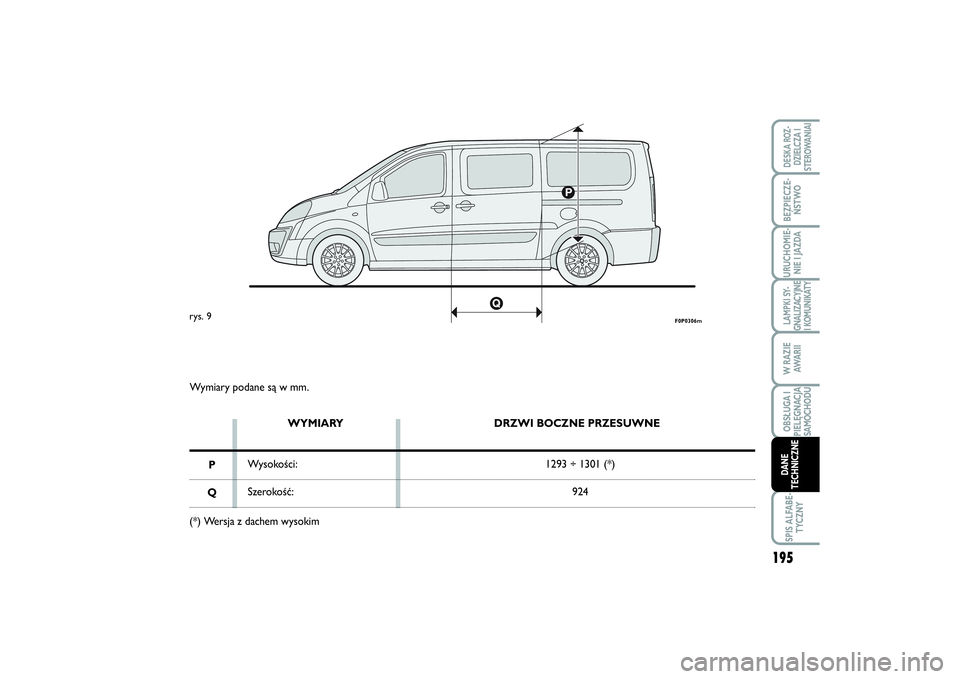

Wymiary podane są w mm.
WYMIARY
Wysokości:
Szerokość:DRZWI BOCZNE PRZESUWNE
1293 ÷ 1301 (*)
924
P
Q
(*) Wersja z dachem wysokim
F0P0306m
rys. 9
179-214 SCUDO LUM PL_173-199 ScudoG9 PL 12/12/13 12.16 Pagina 195

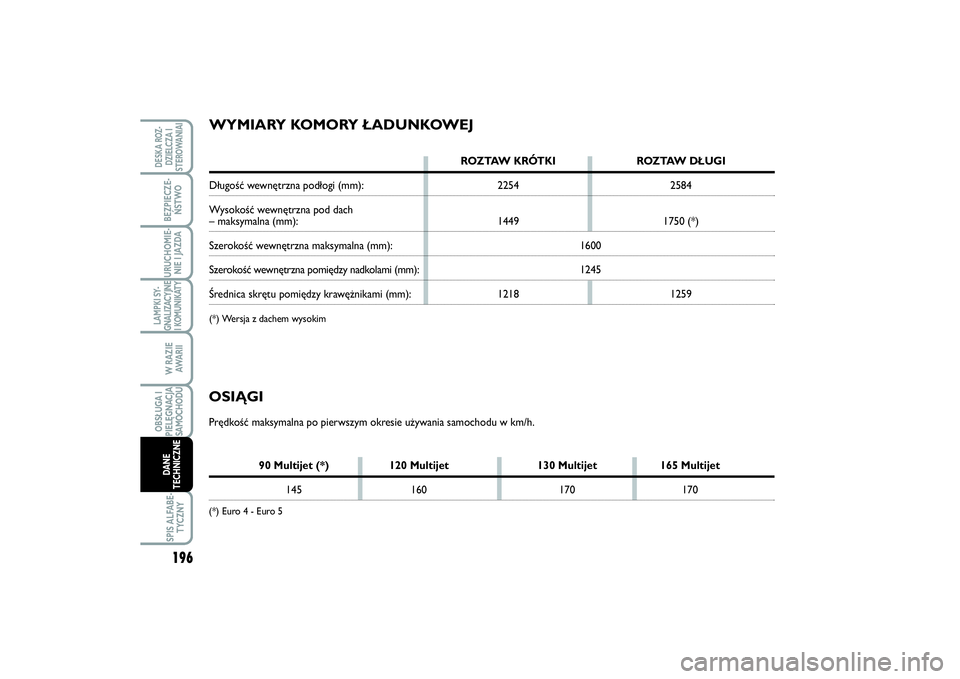

WYMIARY KOMORY ŁADUNKOWEJ
ROZTAW KRÓTKI ROZTAW DŁUGI
Długość wewnętrzna podłogi (mm): 2254 2584
Wysokość wewnętrzna pod dach– maksymalna (mm): 1449 1750 (*)Szerokość wewnętrzna maksymalna (mm): 1600Szerokość wewnętrzna pomiędzy nadkolami (mm):1245Średnica skrętu pomiędzy krawężnikami (mm): 1218 1259(*) Wersja z dachem wysokim
196LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
SPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODUDANE
TECHNICZNE
OSIĄGIPrędkość maksymalna po pierwszym okresie używania samochodu w km/h.
90 Multijet (*) 120 Multijet 130 Multijet 165 Multijet
145 160 170 170
(*) Euro 4 - Euro 5
