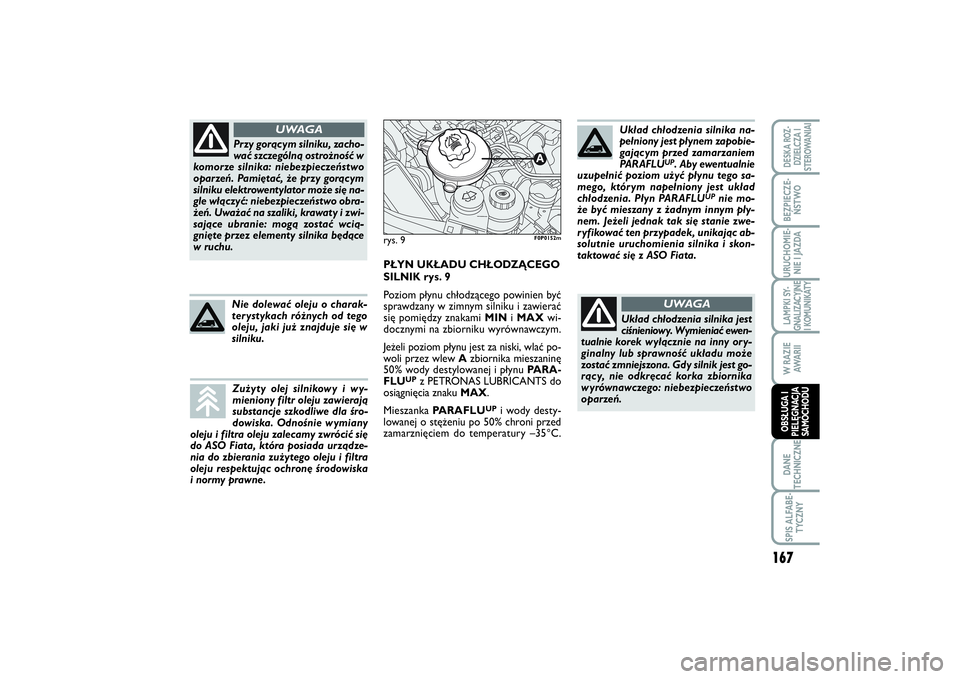

Przy gorącym silniku, zacho-
wać szczególną ostrożność w
komorze silnika: niebezpieczeństwo
oparzeń. Pamiętać, że przy gorącym
silniku elektrowentylator może się na-
gle włączyć: niebezpieczeństwo obra-
żeń. Uważać na szaliki, krawaty i zwi-
sające ubranie: mogą zostać wcią-
gnięte przez elementy silnika będące
w ruchu.
UWAGA
PŁYN UKŁADU CHŁODZĄCEGO
SILNIK rys. 9
Poziom płynu chłodzącego powinien być
sprawdzany w zimnym silniku i zawierać
się pomiędzy znakami MINi MAXwi-
docznymi na zbiorniku wyrównawczym.
Jeżeli poziom płynu jest za niski, wlać po-
woli przez wlew Azbiornika mieszaninę
50% wody destylowanej i płynu PA R A -
FLU
UP
z PETRONAS LUBRICANTS do
osiągnięcia znaku MAX.
Mieszanka PARAFLU
UP
i wody desty-
lowanej o stężeniu po 50% chroni przed
zamarznięciem do temperatury –35°C.
rys. 9
F0P0152m
Układ chłodzenia silnika na-
pełniony jest płynem zapobie-
gającym przed zamarzaniem
PARAFLU
UP. Aby ewentualnie
uzupełnić poziom użyć płynu tego sa-
mego, którym napełniony jest układ
chłodzenia. Płyn PARAFLU
UP
nie mo-
że być mieszany z żadnym innym pły-
nem. Jeżeli jednak tak się stanie zwe-
ryfikować ten przypadek, unikając ab-
solutnie uruchomienia silnika i skon-
taktować się z ASO Fiata.
Układ chłodzenia silnika jest
ciśnieniowy. Wymieniać ewen-
tualnie korek wyłącznie na inny ory-
ginalny lub sprawność układu może
zostać zmniejszona. Gdy silnik jest go-
rący, nie odkręcać korka zbiornika
wyrównawczego: niebezpieczeństwo
oparzeń.
UWAGA
Zużyty olej silnikowy i wy-
mieniony filtr oleju zawierają
substancje szkodliwe dla śro-
dowiska. Odnośnie wymiany
oleju i filtra oleju zalecamy zwrócić się
do ASO Fiata, która posiada urządze-
nia do zbierania zużytego oleju i filtra
oleju respektując ochronę środowiska
i normy prawne.Nie dolewać oleju o charak-
ter ystykach różnych od tego
oleju, jaki już znajduje się w
silniku.
167
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 167
Page 172 of 227

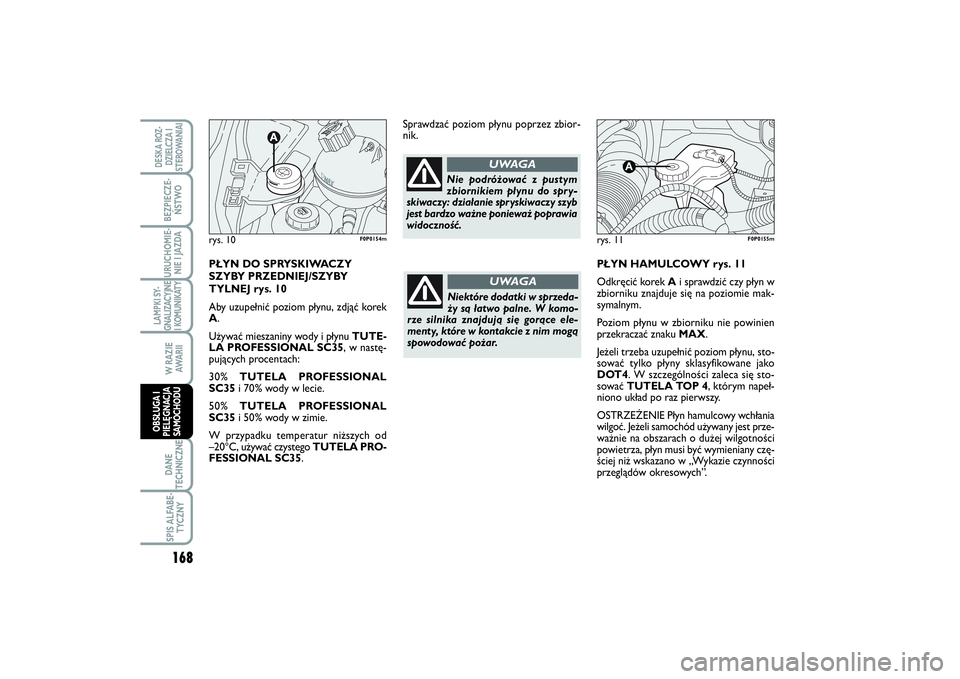

PŁYN HAMULCOWY rys. 11
Odkręcić korek Ai sprawdzić czy płyn w
zbiorniku znajduje się na poziomie mak-
symalnym.
Poziom płynu w zbiorniku nie powinien
przekraczać znaku MAX.
Jeżeli trzeba uzupełnić poziom płynu, sto-
sować tylko płyny sklasyfikowane jako
DOT4. W szczególności zaleca się sto-
sować TUTELA TOP 4, którym napeł-
niono układ po raz pierwszy.
OSTRZEŻENIE Płyn hamulcowy wchłania
wilgoć. Jeżeli samochód używany jest prze-
ważnie na obszarach o dużej wilgotności
powietrza, płyn musi być wymieniany czę-
ściej niż wskazano w „Wykazie czynności
przeglądów okresowych”. Sprawdzać poziom płynu poprzez zbior-
nik.rys. 11
Nie podróżować z pustym
zbiornikiem płynu do spry-
skiwaczy: działanie spryskiwaczy szyb
jest bardzo ważne ponieważ poprawia
widoczność.
UWAGA
Niektóre dodatki w sprzeda-
ży są łatwo palne. W komo-
rze silnika znajdują się gorące ele-
menty, które w kontakcie z nim mogą
spowodować pożar.
UWAGA
PŁYN DO SPRYSKIWACZY
SZYBY PRZEDNIEJ/SZYBY
TYLNEJ rys. 10
Aby uzupełnić poziom płynu, zdjąć korek
A.
Używać mieszaniny wody i płynu TUTE-
LA PROFESSIONAL SC35, w nastę-
pujących procentach:
30% TUTELA PROFESSIONAL
SC35i 70% wody w lecie.
50% TUTELA PROFESSIONAL
SC35i 50% wody w zimie.
W przypadku temperatur niższych od
–20°C, używać czystego TUTELA PRO-
FESSIONAL SC35.rys. 10
F0P0154mF0P0155m
168LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 168
Page 173 of 227

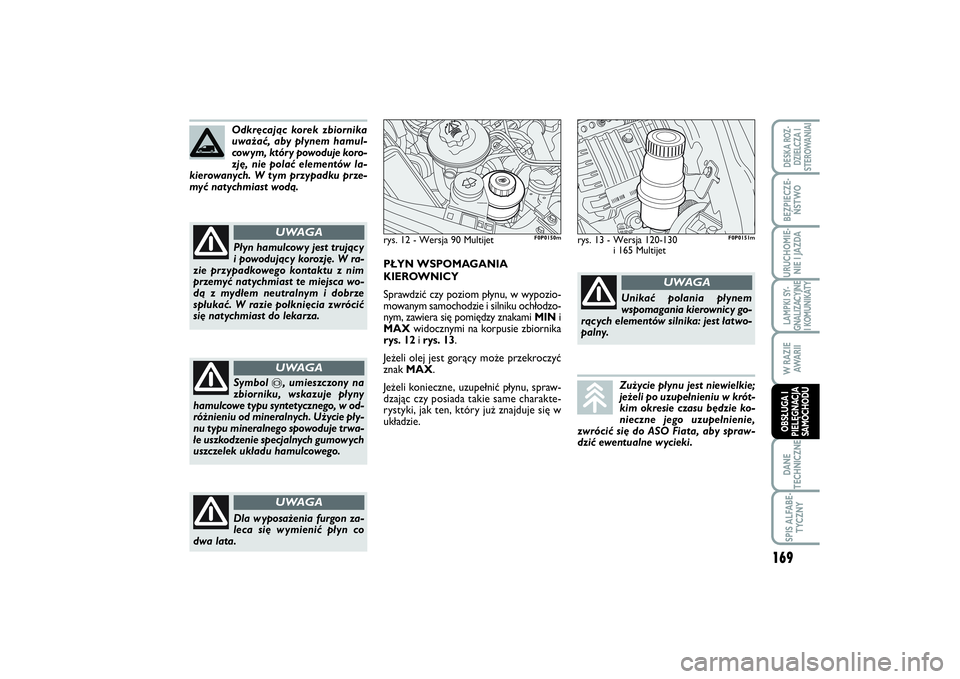

Odkręcając korek zbiornika
uważać, aby płynem hamul-
cowym, który powoduje koro-
zję, nie polać elementów la-
kierowanych. W tym przypadku prze-
myć natychmiast wodą.Płyn hamulcowy jest trujący
i powodujący korozję. W ra-
zie przypadkowego kontaktu z nim
przemyć natychmiast te miejsca wo-
dą z mydłem neutralnym i dobrze
spłukać. W razie połknięcia zwrócić
się natychmiast do lekarza.
UWAGA
Symbol
π, umieszczony na
zbiorniku, wskazuje płyny
hamulcowe typu syntetycznego, w od-
różnieniu od mineralnych. Użycie pły-
nu typu mineralnego spowoduje trwa-
łe uszkodzenie specjalnych gumowych
uszczelek układu hamulcowego.UWAGA
PŁYN WSPOMAGANIA
KIEROWNICY
Sprawdzić czy poziom płynu, w wypozio-
mowanym samochodzie i silniku ochłodzo-
nym, zawiera się pomiędzy znakami MINi
MAXwidocznymi na korpusie zbiornika
rys. 12 irys. 13.
Jeżeli olej jest gorący może przekroczyć
znak MAX.
Jeżeli konieczne, uzupełnić płynu, spraw-
dzając czy posiada takie same charakte-
rystyki, jak ten, który już znajduje się w
układzie.rys. 12 - Wersja 90 Multijet
F0P0150m
rys. 13 - Wersja 120-130
i 165 Multijet
F0P0151m
Zużycie płynu jest niewielkie;
jeżeli po uzupełnieniu w krót-
kim okresie czasu będzie ko-
nieczne jego uzupełnienie,
zwrócić się do ASO Fiata, aby spraw-
dzić ewentualne wycieki.Unikać polania płynem
wspomagania kierownicy go-
rących elementów silnika: jest łatwo-
palny.
UWAGA
Dla wyposażenia furgon za-
leca się wymienić płyn co
dwa lata.
UWAGA
169
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 169
Page 174 of 227

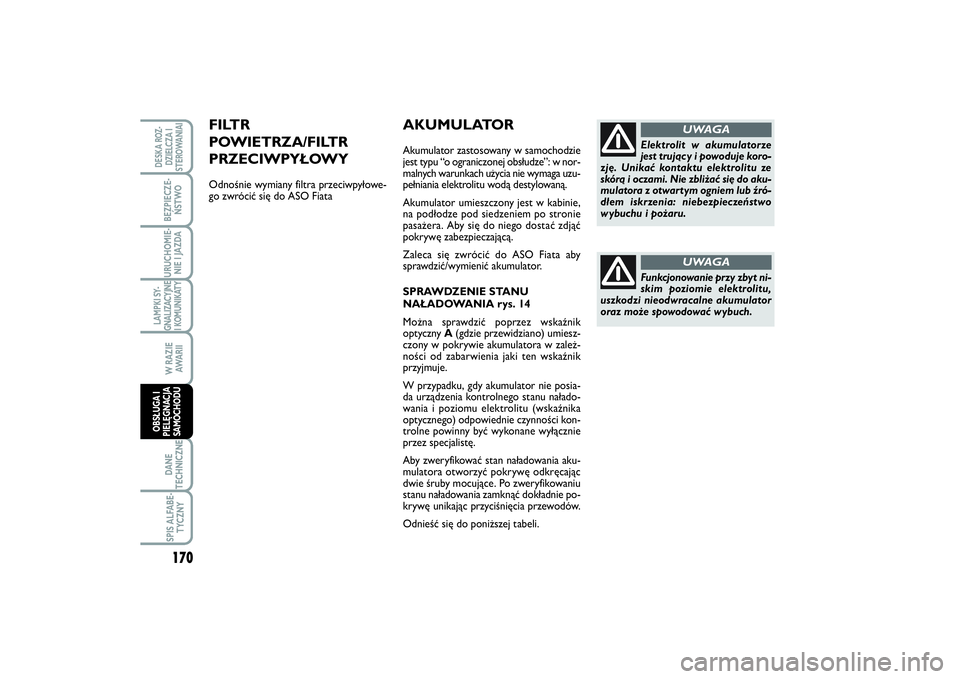

AKUMULATORAkumulator zastosowany w samochodzie
jest typu “o ograniczonej obsłudze”: w nor-
malnych warunkach użycia nie wymaga uzu-
pełniania elektrolitu wodą destylowaną.
Akumulator umieszczony jest w kabinie,
na podłodze pod siedzeniem po stronie
pasażera. Aby się do niego dostać zdjąć
pokrywę zabezpieczającą.
Zaleca się zwrócić do ASO Fiata aby
sprawdzić/wymienić akumulator.
SPRAWDZENIE STANU
NAŁADOWANIA rys. 14
Można sprawdzić poprzez wskaźnik
optyczny A(gdzie przewidziano) umiesz-
czony w pokrywie akumulatora w zależ-
ności od zabarwienia jaki ten wskaźnik
przyjmuje.
W przypadku, gdy akumulator nie posia-
da urządzenia kontrolnego stanu nałado-
wania i poziomu elektrolitu (wskaźnika
optycznego) odpowiednie czynności kon-
trolne powinny być wykonane wyłącznie
przez specjalistę.
Aby zweryfikować stan naładowania aku-
mulatora otworzyć pokrywę odkręcając
dwie śruby mocujące. Po zweryfikowaniu
stanu naładowania zamknąć dokładnie po-
krywę unikając przyciśnięcia przewodów.
Odnieść się do poniższej tabeli.
Elektrolit w akumulatorze
jest trujący i powoduje koro-
zję. Unikać kontaktu elektrolitu ze
skórą i oczami. Nie zbliżać się do aku-
mulatora z otwartym ogniem lub źró-
dłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
UWAGA
Funkcjonowanie przy zbyt ni-
skim poziomie elektrolitu,
uszkodzi nieodwracalne akumulator
oraz może spowodować wybuch.
UWAGA
FILTR
POWIETRZA/FILTR
PRZECIWPYŁOWYOdnośnie wymiany filtra przeciwpyłowe-
go zwrócić się do ASO Fiata
170LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 170
Page 175 of 227

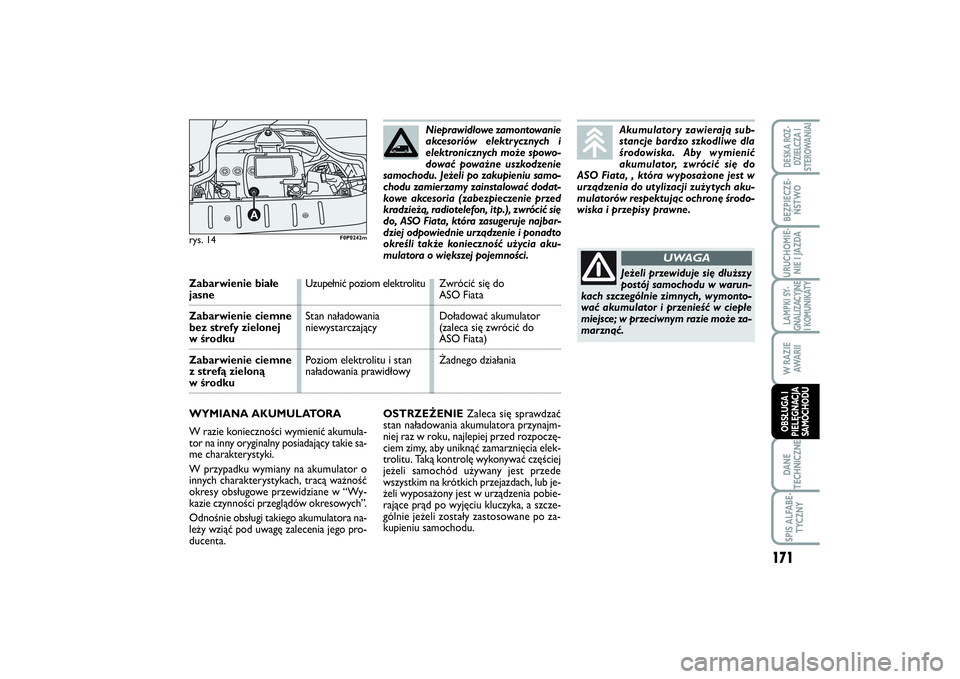

OSTRZEŻENIEZaleca się sprawdzać
stan naładowania akumulatora przynajm-
niej raz w roku, najlepiej przed rozpoczę-
ciem zimy, aby uniknąć zamarznięcia elek-
trolitu. Taką kontrolę wykonywać częściej
jeżeli samochód używany jest przede
wszystkim na krótkich przejazdach, lub je-
żeli wyposażony jest w urządzenia pobie-
rające prąd po wyjęciu kluczyka, a szcze-
gólnie jeżeli zostały zastosowane po za-
kupieniu samochodu.
rys. 14
A
F0P0242m
Zabarwienie białeUzupełnić poziom elektrolitu Zwrócić się do jasneASO Fiata
Zabarwienie ciemneStan naładowania Doładować akumulator
bez strefy zielonej niewystarczający (zaleca się zwrócić dow środkuASO Fiata)
Zabarwienie ciemne Poziom elektrolitu i stan Żadnego działania
z strefą zieloną naładowania prawidłowyw środku
WYMIANA AKUMULATORA
W razie konieczności wymienić akumula-
tor na inny oryginalny posiadający takie sa-
me charakterystyki.
W przypadku wymiany na akumulator o
innych charakterystykach, tracą ważność
okresy obsługowe przewidziane w “Wy-
kazie czynności przeglądów okresowych”.
Odnośnie obsługi takiego akumulatora na-
leży wziąć pod uwagę zalecenia jego pro-
ducenta.Nieprawidłowe zamontowanie
akcesoriów elektr ycznych i
elektronicznych może spowo-
dować poważne uszkodzenie
samochodu. Jeżeli po zakupieniu samo-
chodu zamierzamy zainstalować dodat-
kowe akcesoria (zabezpieczenie przed
kradzieżą, radiotelefon, itp.), zwrócić się
do, ASO Fiata, która zasugeruje najbar-
dziej odpowiednie urządzenie i ponadto
określi także konieczność użycia aku-
mulatora o większej pojemności.
Akumulatory zawierają sub-
stancje bardzo szkodliwe dla
środowiska. Aby wymienić
akumulator, zwrócić się do
ASO Fiata, , która wyposażone jest w
urządzenia do utylizacji zużytych aku-
mulatorów respektując ochronę środo-
wiska i przepisy prawne.Jeżeli przewiduje się dłuższy
postój samochodu w warun-
kach szczególnie zimnych, wymonto-
wać akumulator i przenieść w ciepłe
miejsce; w przeciwnym razie może za-
marznąć.
UWAGA
171
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 171
Page 176 of 227

OSTRZEŻENIE Akumulator przetrzymy-
wany w dłuższym czasie w stanie nałado-
wania mniejszym od 50% (wskaźnik
optyczny zabarwiony ciemno bez strefy
zielonej w środku) ulega zasiarczeniu,
zmniejsza pojemność i uniemożliwia uru-
chomienie silnika.
Ponadto elektrolit w zasiarczonym aku-
mulatorze może zamarznąć (może to wy-
stąpić już przy –10° C). W przypadku dłuż-
szego postoju, odnieść się do „Długi po-
stój samochodu” w rozdziale „Urucho-
mienie i jazda”.
Jeżeli, po zakupie samochodu zamierza się
zainstalować dodatkowe odbiorniki elek-
tryczne, które muszą być zasilane elek-
trycznie ciągle (alarm, itd.) albo odbiorni-
ki, które przeciążają bilans elektryczny,
zwrócić się do ASO Fiata, gdzie specjali-
ści poza tym, że zasugerują urządzenie naj-
bardziej odpowiednie dostępne w Lineac-
cessori Fiat, określą całkowity pobór prą-
du, zweryfikują czy instalacja elektryczna
w samochodzie jest w stanie wytrzymać
wymagane obciążenie i czy konieczne jest
użycie akumulatora o większej pojemno-
ści. POŻYTECZNE RADY DLA
PRZEDŁUŻENIA ŻYWOTNOŚCI
AKUMULATORA

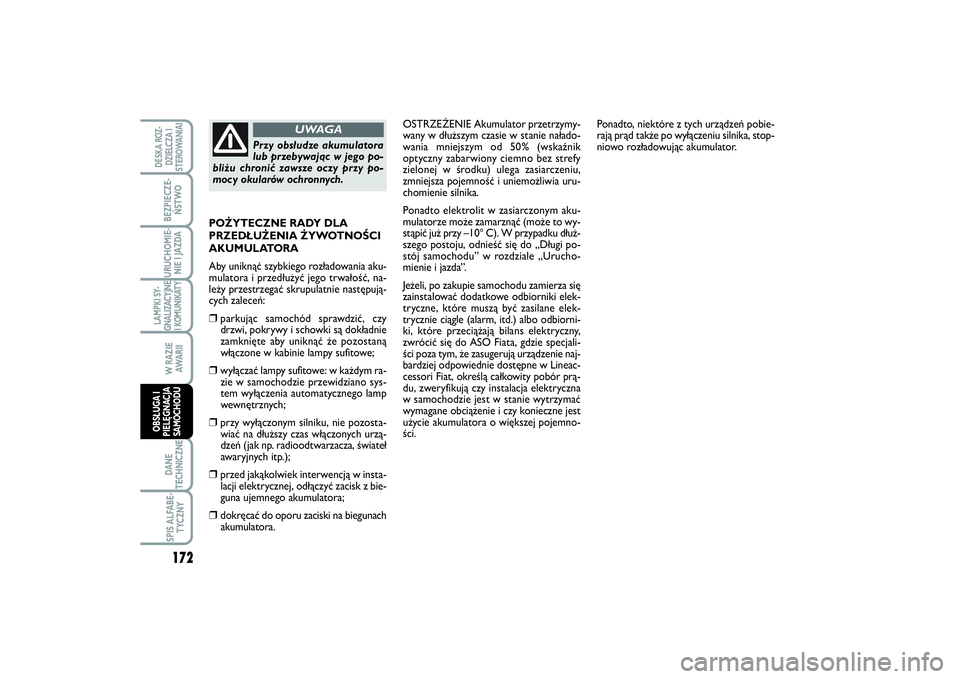

Aby uniknąć szybkiego rozładowania aku-
mulatora i przedłużyć jego trwałość, na-
leży przestrzegać skrupulatnie następują-
cych zaleceń:
❒
parkując samochód sprawdzić, czy
drzwi, pokrywy i schowki są dokładnie
zamknięte aby uniknąć że pozostaną
włączone w kabinie lampy sufitowe;
❒
wyłączać lampy sufitowe: w każdym ra-
zie w samochodzie przewidziano sys-
tem wyłączenia automatycznego lamp
wewnętrznych;
❒
przy wyłączonym silniku, nie pozosta-
wiać na dłuższy czas włączonych urzą-
dzeń (jak np. radioodtwarzacza, świateł
awaryjnych itp.);
❒
przed jakąkolwiek interwencją w insta-
lacji elektrycznej, odłączyć zacisk z bie-
guna ujemnego akumulatora;
❒
dokręcać do oporu zaciski na biegunach
akumulatora.
Przy obsłudze akumulatora
lub przebywając w jego po-
bliżu chronić zawsze oczy przy po-
mocy okularów ochronnych.
UWAGA
Ponadto, niektóre z tych urządzeń pobie-
rają prąd także po wyłączeniu silnika, stop-
niowo rozładowując akumulator.
172LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 172
Page 177 of 227

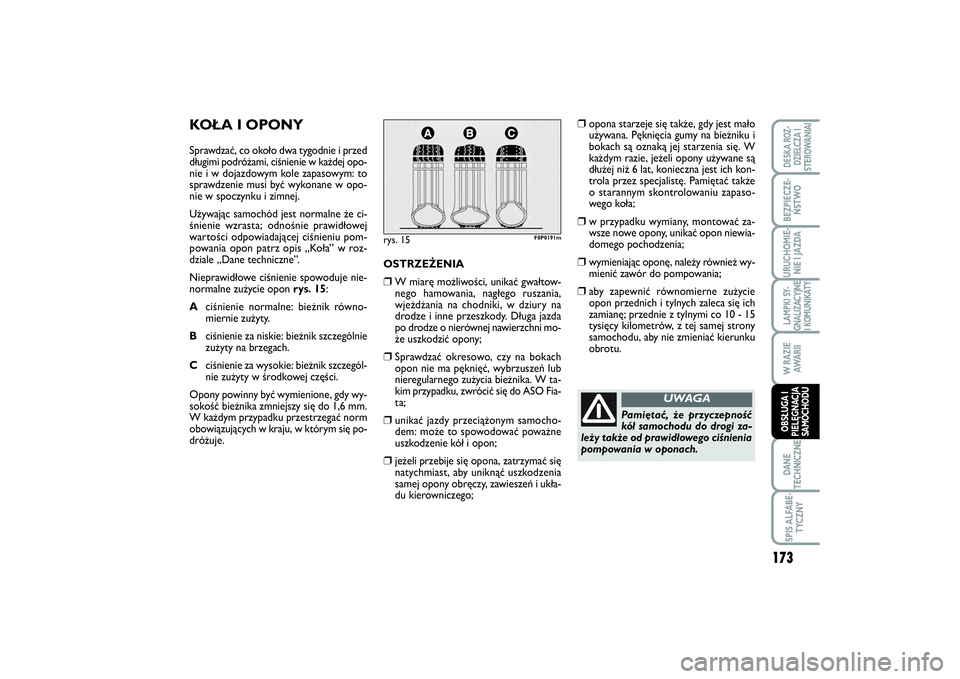

KOŁA I OPONYSprawdzać, co około dwa tygodnie i przed
długimi podróżami, ciśnienie w każdej opo-
nie i w dojazdowym kole zapasowym: to
sprawdzenie musi być wykonane w opo-
nie w spoczynku i zimnej.
Używając samochód jest normalne że ci-
śnienie wzrasta; odnośnie prawidłowej
wartości odpowiadającej ciśnieniu pom-
powania opon patrz opis „Koła” w roz-
dziale „Dane techniczne”.
Nieprawidłowe ciśnienie spowoduje nie-
normalne zużycie oponrys. 15:
Aciśnienie normalne: bieżnik równo-
miernie zużyty.
Bciśnienie za niskie: bieżnik szczególnie
zużyty na brzegach.
Cciśnienie za wysokie: bieżnik szczegól-
nie zużyty w środkowej części.
Opony powinny być wymienione, gdy wy-
sokość bieżnika zmniejszy się do 1,6 mm.
W każdym przypadku przestrzegać norm
obowiązujących w kraju, w którym się po-
dróżuje.
rys. 15
F0P0191m
OSTRZEŻENIA❒
W miarę możliwości, unikać gwałtow-
nego hamowania, nagłego ruszania,
wjeżdżania na chodniki, w dziury na
drodze i inne przeszkody. Długa jazda
po drodze o nierównej nawierzchni mo-
że uszkodzić opony;
❒
Sprawdzać okresowo, czy na bokach
opon nie ma pęknięć, wybrzuszeń lub
nieregularnego zużycia bieżnika. W ta-
kim przypadku, zwrócić się do ASO Fia-
ta;
❒
unikać jazdy przeciążonym samocho-
dem: może to spowodować poważne
uszkodzenie kół i opon;
❒
jeżeli przebije się opona, zatrzymać się
natychmiast, aby uniknąć uszkodzenia
samej opony obręczy, zawieszeń i ukła-
du kierowniczego;
❒
opona starzeje się także, gdy jest mało
używana. Pęknięcia gumy na bieżniku i
bokach są oznaką jej starzenia się. W
każdym razie, jeżeli opony używane są
dłużej niż 6 lat, konieczna jest ich kon-
trola przez specjalistę. Pamiętać także
o starannym skontrolowaniu zapaso-
wego koła;
❒
w przypadku wymiany, montować za-
wsze nowe opony, unikać opon niewia-
domego pochodzenia;
❒
wymieniając oponę, należy również wy-
mienić zawór do pompowania;
❒
aby zapewnić równomierne zużycie
opon przednich i tylnych zaleca się ich
zamianę; przednie z tylnymi co 10 - 15
tysięcy kilometrów, z tej samej strony
samochodu, aby nie zmieniać kierunku
obrotu.
Pamiętać, że przyczepność
kół samochodu do drogi za-
leży także od prawidłowego ciśnienia
pompowania w oponach.
UWAGA
173
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 173
Page 178 of 227

WYCIERACZKI SZYBY
PRZEDNIEJ/SZYBY
TYLNEJPIÓRA WYCIERACZEKCzyścić okresowo gumową część piór wycie-
raczek stosując odpowiednie wyroby; zaleca
się TUTELA PROFESSIONAL SC 35Wymieniać pióra wycieraczek, jeżeli kra-
wędź gumowa pióra jest zdeformowana lub
zużyta. W każdym razie zaleca się ich wy-
mianę raz w roku.
Przestrzeganie kilku prostych poniższych
zaleceń może zapobiec uszkodzeniu piór
wycieraczek:❒
w przypadku temperatury poniżej ze-
ra sprawdzić, czy gumowa część pióra
nie przymarzła do szyby. Jeżeli koniecz-
ne, aby ja odblokować użyć środka
przeciwzamarzającego;
❒
usunąć śnieg ewentualnie zgromadzony
na szybie; poza ochroną piór wyciera-
czek unika się przeciążenia i przegrza-
nia silniczka elektrycznego wycieraczek;
❒
nie uruchamiać wycieraczek na suchej
szybie.
Podróżowanie z zużytymi
piórami wycieraczek stanowi
poważne ryzyko, ponieważ ogranicza
widoczność w przypadku złych wa-
runków atmosferycznych.
UWAGA

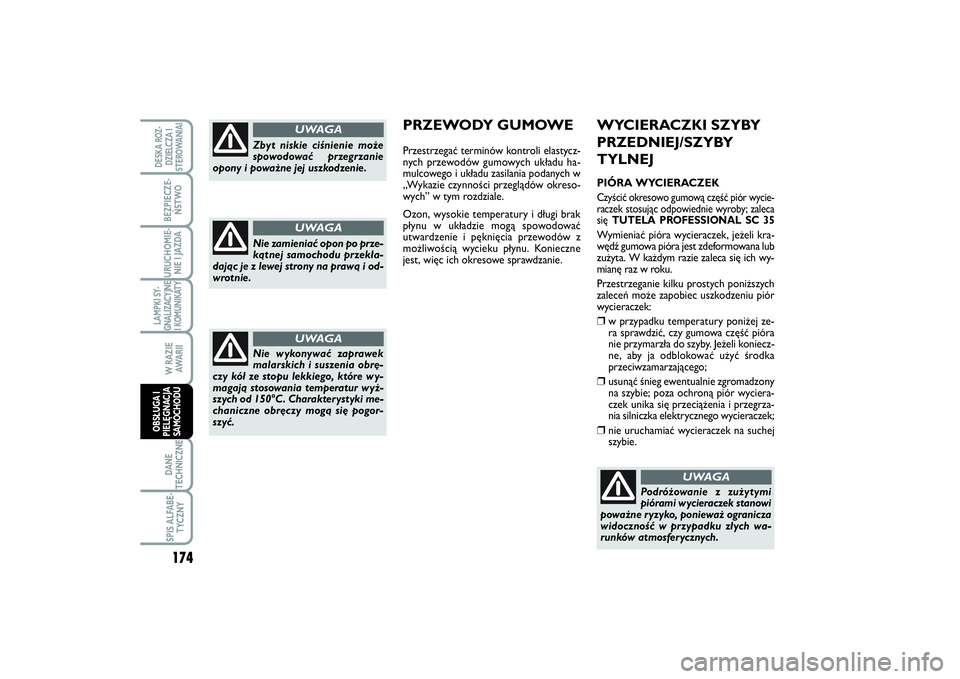

PRZEWODY GUMOWEPrzestrzegać terminów kontroli elastycz-
nych przewodów gumowych układu ha-
mulcowego i układu zasilania podanych w
„Wykazie czynności przeglądów okreso-
wych” w tym rozdziale.
Ozon, wysokie temperatury i długi brak
płynu w układzie mogą spowodować
utwardzenie i pęknięcia przewodów z
możliwością wycieku płynu. Konieczne
jest, więc ich okresowe sprawdzanie.
Zbyt niskie ciśnienie może
spowodować przegrzanie
opony i poważne jej uszkodzenie.
UWAGA
Nie zamieniać opon po prze-
kątnej samochodu przekła-
dając je z lewej strony na prawą i od-
wrotnie.
UWAGA
Nie wykonywać zaprawek
malarskich i suszenia obrę-
czy kół ze stopu lekkiego, które wy-
magają stosowania temperatur wyż-
szych od 150°C. Charakterystyki me-
chaniczne obręczy mogą się pogor-
szyć.
UWAGA
174LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 174
Page 179 of 227

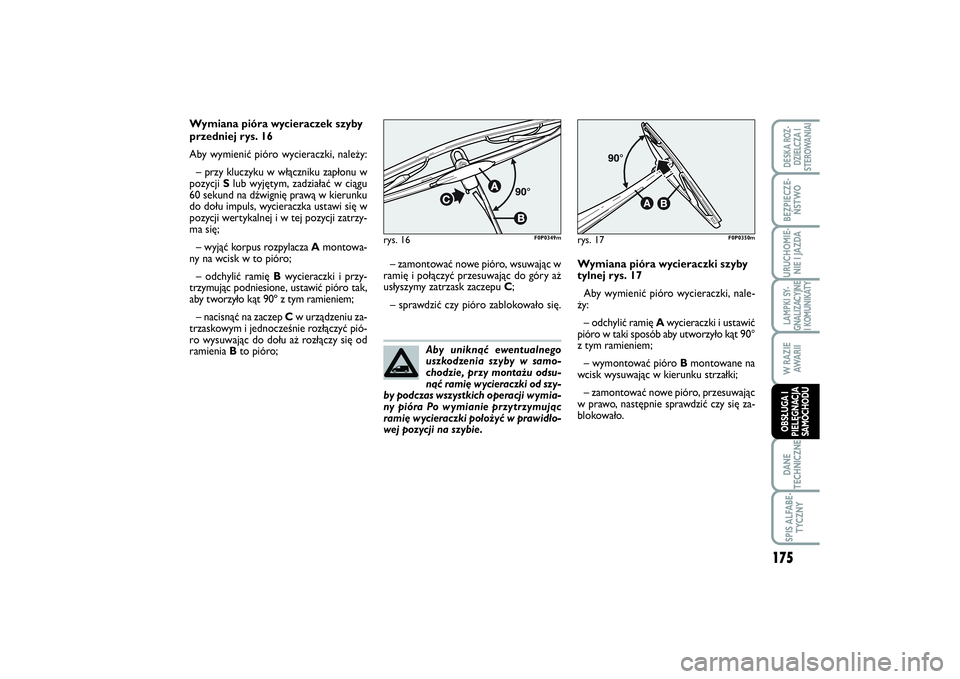

Aby uniknąć ewentualnego
uszkodzenia szyby w samo-
chodzie, przy montażu odsu-
nąć ramię wycieraczki od szy-
by podczas wszystkich operacji wymia-
ny pióra Po wymianie przytrzymując
ramię wycieraczki położyć w prawidło-
wej pozycji na szybie. Wymiana pióra wycieraczek szyby
przedniej rys. 16
Aby wymienić pióro wycieraczki, należy:
– przy kluczyku w włączniku zapłonu w
pozycji Slub wyjętym, zadziałać w ciągu
60 sekund na dźwignię prawą w kierunku
do dołu impuls, wycieraczka ustawi się w
pozycji wertykalnej i w tej pozycji zatrzy-
ma się;
– wyjąć korpus rozpylacza Amontowa-
ny na wcisk w to pióro;
– odchylić ramię Bwycieraczki i przy-
trzymując podniesione, ustawić pióro tak,
aby tworzyło kąt 90º z tym ramieniem;
– nacisnąć na zaczep Cw urządzeniu za-
trzaskowym i jednocześnie rozłączyć pió-
ro wysuwając do dołu aż rozłączy się od
ramienia Bto pióro;
rys. 16
F0P0349m
– zamontować nowe pióro, wsuwając w
ramię i połączyć przesuwając do góry aż
usłyszymy zatrzask zaczepu C;
– sprawdzić czy pióro zablokowało się.
rys. 17
F0P0350m
Wymiana pióra wycieraczki szyby
tylnej rys. 17
Aby wymienić pióro wycieraczki, nale-
ży:
– odchylić ramię Awycieraczki i ustawić
pióro w taki sposób aby utworzyło kąt 90°
z tym ramieniem;
– wymontować pióro Bmontowane na
wcisk wysuwając w kierunku strzałki;
– zamontować nowe pióro, przesuwając
w prawo, następnie sprawdzić czy się za-
blokowało.
175
LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATYDANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I IOBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 175
Page 180 of 227

❒
spryskano materiałami plastycznymi, w
zależności od zabezpieczenia, miejsca
najbardziej narażone: progi, wnętrze
błotników, krawędzie itd.;
❒
użyto elementów skrzynkowych
„otwartych”, aby uniknąć skraplania i
gromadzenia się wody, która może uła-
twić powstawanie korozji wewnątrz
tych elementów.
GWARANCJA NA NADWOZIE
I SPÓD NADWOZIA
Nadwozie blaszane lakierowane objęte
jest gwarancją na wady lakiernicze i gwa-
rancją na perforację blach.
Szczegółowe warunki gwarancji podane są
w „Książce gwarancyjnej”.
ZALECENIA DLA DOBREJ
KONSERWACJI NADWOZIA
Lakier
Lakier nie tylko spełnia funkcję estetycz-
ną, ale także zabezpiecza blachę.
W przypadku starcia lub pojawienia się głę-
bokich rys, zaleca się natychmiast wyko-
nanie koniecznych zaprawek, aby uniknąć
powstania korozji. Do zaprawek lakierni-
czych używać tylko produkty oryginalne
(patrz „Tabliczka identyfikacyjna lakieru nad-
wozia” w rozdziale „Dane techniczne”).

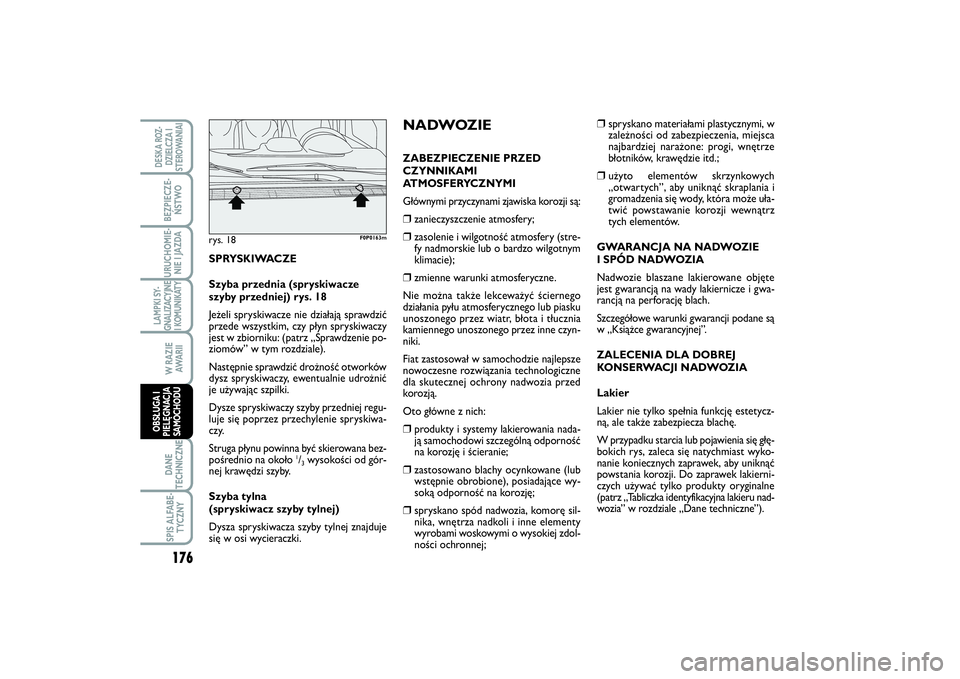

NADWOZIEZABEZPIECZENIE PRZED
CZYNNIKAMI
ATMOSFERYCZNYMI
Głównymi przyczynami zjawiska korozji są: ❒
zanieczyszczenie atmosfery;
❒
zasolenie i wilgotność atmosfery (stre-
fy nadmorskie lub o bardzo wilgotnym
klimacie);
❒
zmienne warunki atmosferyczne.
Nie można także lekceważyć ściernego
działania pyłu atmosferycznego lub piasku
unoszonego przez wiatr, błota i tłucznia
kamiennego unoszonego przez inne czyn-
niki.
Fiat zastosował w samochodzie najlepsze
nowoczesne rozwiązania technologiczne
dla skutecznej ochrony nadwozia przed
korozją.
Oto główne z nich:
❒
produkty i systemy lakierowania nada-
ją samochodowi szczególną odporność
na korozję i ścieranie;
❒
zastosowano blachy ocynkowane (lub
wstępnie obrobione), posiadające wy-
soką odporność na korozję;
❒
spryskano spód nadwozia, komorę sil-
nika, wnętrza nadkoli i inne elementy
wyrobami woskowymi o wysokiej zdol-
ności ochronnej; SPRYSKIWACZE
Szyba przednia (spryskiwacze
szyby przedniej) rys. 18
Jeżeli spryskiwacze nie działają sprawdzić
przede wszystkim, czy płyn spryskiwaczy
jest w zbiorniku: (patrz „Sprawdzenie po-
ziomów” w tym rozdziale).
Następnie sprawdzić drożność otworków
dysz spryskiwaczy, ewentualnie udrożnić
je używając szpilki.
Dysze spryskiwaczy szyby przedniej regu-
luje się poprzez przechylenie spryskiwa-
czy.
Struga płynu powinna być skierowana bez-
pośrednio na około
1/3wysokości od gór-
nej krawędzi szyby.
Szyba tylna
(spryskiwacz szyby tylnej)
Dysza spryskiwacza szyby tylnej znajduje
się w osi wycieraczki.
rys. 18
F0P0163m
176LAMPKI SY-
GNALIZACYJNE
I KOMUNIKATY
DANE
TECHNICZNESPIS ALFABE-
TYCZNYDESKA ROZ-
DZIELCZA I
STEROWANIAIBEZPIECZE-
ŃSTWOURUCHOMIE-
NIE I JAZDAW RAZIE
AWA R I I
OBSŁUGA I
PIELĘGNACJA
SAMOCHODU
159-178 SCUDO LUM PL_153-172 ScudoG9 PL 12/12/13 13.24 Pagina 176
