FIAT SCUDO 2014 Руководство по эксплуатации и техобслуживанию (in Russian)
Manufacturer: FIAT, Model Year: 2014, Model line: SCUDO, Model: FIAT SCUDO 2014Pages: 227, PDF Size: 4.55 MB

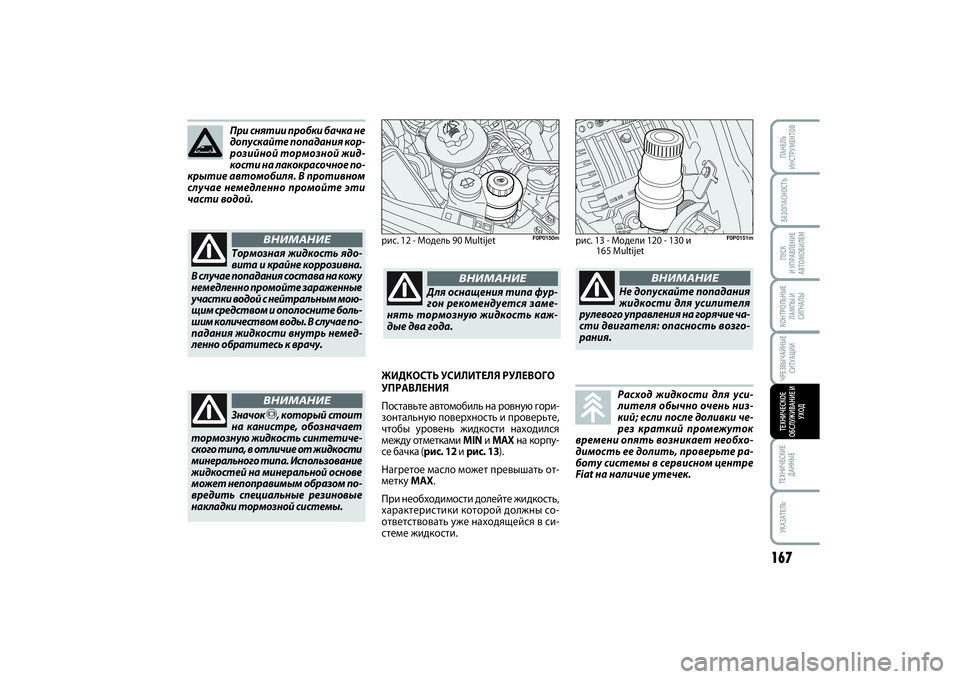

Page 171 of 227
БЕЗОПАСНОСТЬПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
167
ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД
При снятии пробки бачка не
допускайте попадания кор-
розийной тормозной жид-
кости на лакокрасочное по-
крытие автомобиля. В противном
случае немедленно промойте эти
части водой.Тормозная жидкость ядо-
вита и крайне коррозивна.
В случае попадания состава на кожу
немедленно промойте зараженные
участки водой с нейтральным мою-
щим средством и ополосните боль-
шим количеством воды. В случае по-
падания жидкости внутрь немед-
ленно обратитесь к врачу.
ВНИМАНИЕ
Значок
π, который стоит
на канистре, обозначает
тормозную жидкость синтетиче-
ского типа, в отличие от жидкости
минерального типа. Использование
жидкостей на минеральной основе
может непоправимым образом по-
вредить специальные резиновые
накладки тормозной системы.
ВНИМАНИЕ
ЖИДКОСТЬ УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ
Поставьте автомобиль на ровную гори-
зонтальную поверхность и проверьте,
чтобы уровень жидкости находился
между отметками MINи MAXна корпу-
се бачка (рис. 12 ирис. 13).
Нагретое масло может превышать от-
метку MAX.
При необходимости долейте жидкость,
характеристики которой должны со-
ответствовать уже находящейся в си-
стеме жидкости.рис. 12 - Модель 90 Multijet
F0P0150m
рис. 13 - Модели 120 - 130 и
165 Multijet
F0P0151m
Расход жидкости для уси-
лителя обычно очень низ-
кий; если после доливки че-
рез краткий промежуток
времени опять возникает необхо-
димость ее долить, проверьте ра-
боту системы в сервисном центре
Fiat на наличие утечек.Не допускайте попадания
жидкости для усилителя
рулевого управления на горячие ча-
сти двигателя: опасность возго-
рания.
ВНИМАНИЕ
Для оснащения типа фур-
гон рекомендуется заме-
нять тормозную жидкость каж-
дые два года.
ВНИМАНИЕ
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 167
Page 172 of 227
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫ
БЕЗОПАСНОСТЬ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ168ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД

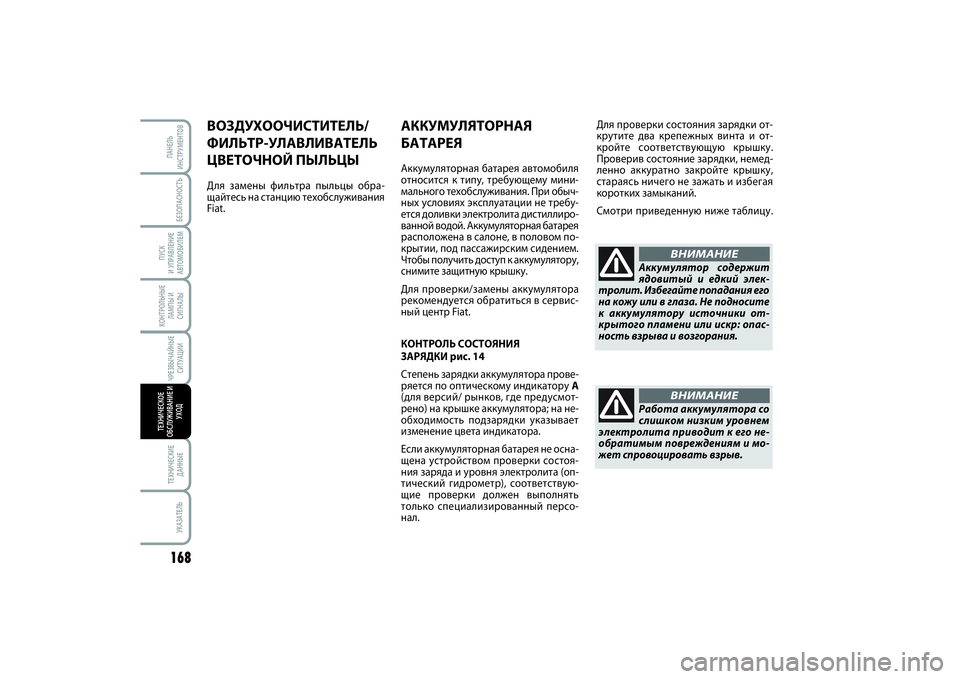

АККУМУЛЯТОРНАЯ
БАТАРЕЯАккумуляторная батарея автомобиля
относится к типу, требующему мини-
мального техобслуживания. При обыч-
ных условиях эксплуатации не требу-
ется доливки электролита дистиллиро-
ванной водой. Аккумуляторная батарея
расположена в салоне, в половом по-
крытии, под пассажирским сидением.
Чтобы получить доступ к аккумулятору,
снимите защитную крышку.
Для проверки/замены аккумулятора
рекомендуется обратиться в сервис-
ный центр Fiat.
КОНТРОЛЬ СОСТОЯНИЯ
ЗАРЯДКИ рис. 14
Степень зарядки аккумулятора прове-
ряется по оптическому индикатору A
(для версий/ рынков, где предусмот-
рено) на крышке аккумулятора; на не-
обходимость подзарядки указывает
изменение цвета индикатора.
Если аккумуляторная батарея не осна-
щена устройством проверки состоя-
ния заряда и уровня электролита (оп-
тический гидрометр), соответствую-
щие проверки должен выполнять
только специализированный персо-
нал.
Аккумулятор содержит
ядовитый и едкий элек-
тролит. Избегайте попадания его
на кожу или в глаза. Не подносите
к аккумулятору источники от-
крытого пламени или искр: опас-
ность взрыва и возгорания.
ВНИМАНИЕ
Работа аккумулятора со
слишком низким уровнем
электролита приводит к его не-
обратимым повреждениям и мо-
жет спровоцировать взрыв.
ВНИМАНИЕ
ВОЗДУХООЧИСТИТЕЛЬ/
ФИЛЬТР-УЛАВЛИВАТЕЛЬ
ЦВЕТОЧНОЙ ПЫЛЬЦЫДля замены фильтра пыльцы обра-
щайтесь на станцию техобслуживания
Fiat.Для проверки состояния зарядки от-
крутите два крепежных винта и от-
кройте соответствующую крышку.
Проверив состояние зарядки, немед-
ленно аккуратно закройте крышку,
стараясь ничего не зажать и избегая
коротких замыканий.
Смотри приведенную ниже таблицу.
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 168

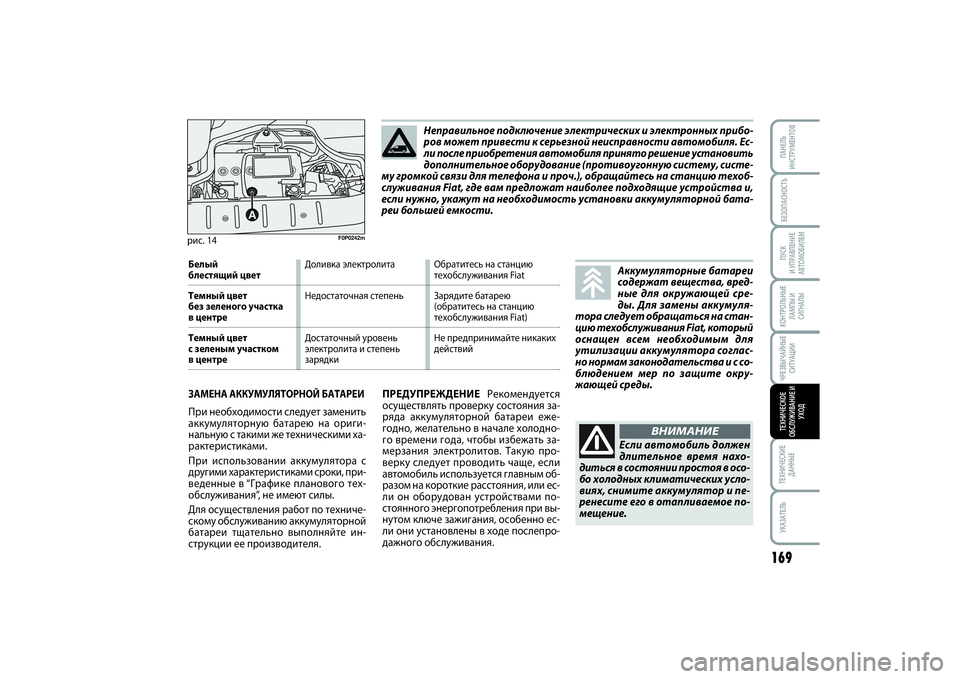

Page 173 of 227
БЕЗОПАСНОСТЬПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
169
ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД
ПРЕДУПРЕЖДЕНИЕРекомендуется
осуществлять проверку состояния за-
ряда аккумуляторной батареи еже-
годно, желательно в начале холодно-
го времени года, чтобы избежать за-
мерзания электролитов. Такую про-
верку следует проводить чаще, если
автомобиль используется главным об-
разом на короткие расстояния, или ес-
ли он оборудован устройствами по-
стоянного энергопотребления при вы-
нутом ключе зажигания, особенно ес-
ли они установлены в ходе послепро-
дажного обслуживания.
рис. 14
A
F0P0242m
БелыйДоливка электролита Обратитесь на станцию блестящий цветтехобслуживания Fiat
Темный цветНедостаточная степень Зарядите батарею
без зеленого участка (обратитесь на станциюв центретехобслуживания Fiat)
Темный цвет Достаточный уровень Не предпринимайте никаких
с зеленым участком электролита и степень действийв центрезарядкиЗАМЕНА АККУМУЛЯТОРНОЙ БАТАРЕИПри необходимости следует заменить
аккумуляторную батарею на ориги-
нальную с такими же техническими ха-
рактеристиками.
При использовании аккумулятора с
другими характеристиками сроки, при-
веденные в “Графике планового тех-
обслуживания”, не имеют силы.
Для осуществления работ по техниче-
скому обслуживанию аккумуляторной
батареи тщательно выполняйте ин-
струкции ее производителя.Неправильное подключение электрических и электронных прибо-
ров может привести к серьезной неисправности автомобиля. Ес-
ли после приобретения автомобиля принято решение установить
дополнительное оборудование (противоугонную систему, систе-
му громкой связи для телефона и проч.), обращайтесь на станцию техоб-
служивания Fiat, где вам предложат наиболее подходящие устройства и,
если нужно, укажут на необходимость установки аккумуляторной бата-
реи большей емкости.
Аккумуляторные батареи
содержат вещества, вред-
ные для окружающей сре-
ды. Для замены аккумуля-
тора следует обращаться на стан-
цию техобслуживания Fiat, который
оснащен всем необходимым для
утилизации аккумулятора соглас-
но нормам законодательства и с со-
блюдением мер по защите окру-
жающей среды.Если автомобиль должен
длительное время нахо-
диться в состоянии простоя в осо-
бо холодных климатических усло-
виях, снимите аккумулятор и пе-
ренесите его в отапливаемое по-
мещение.
ВНИМАНИЕ
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 169
Page 174 of 227
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫ
БЕЗОПАСНОСТЬ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ170ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД
❒
перед выполнением какой бы то ни
было операции на электрообору-
довании, отсоединить кабель ми-
нусового вывода аккумуляторной
батареи;
❒полностью затянуть клеммы аккуму-
лятора.
ПРЕДУПРЕЖДЕНИЕ Аккумулятор, дол-
го остающийся с зарядом менее 50%
(оптический гидрометр окрашивается
в темный цвет, область зеленого цвета
в центре отсутствует), повреждается
из-за сульфатирования. Это снижает
его рабочие характеристики и способ-
ность к запуску.
При этом батарея также больше под-
вержена замерзанию (уже при темпе-
ратуре –10° C). В случае длительного
простоя см. параграф “Длительный
простой автомобиля” в главе “Пуск и

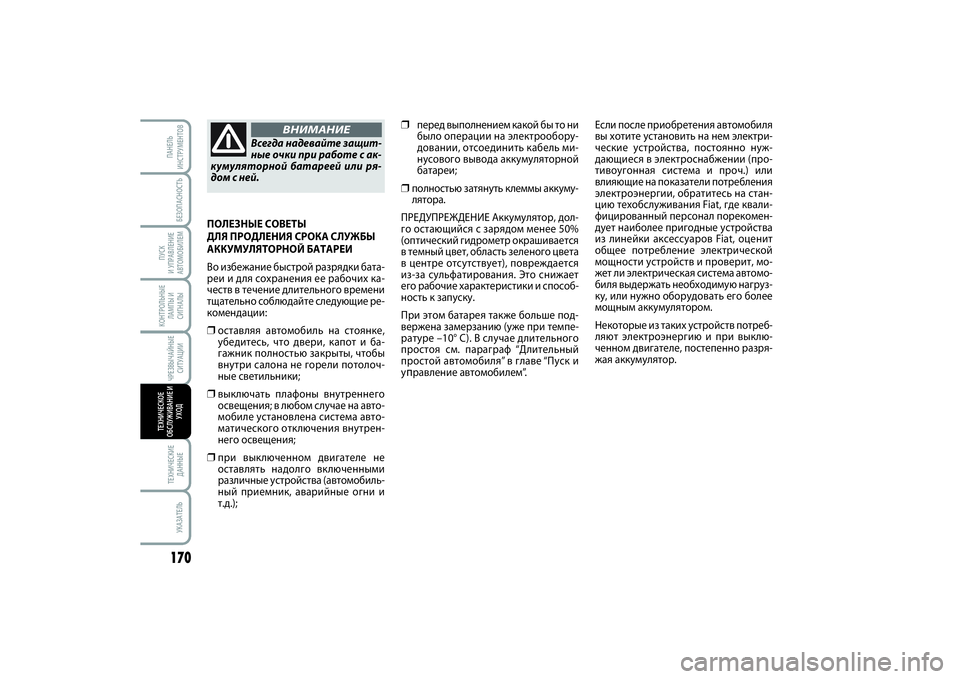

управление автомобилем”. ПОЛЕЗНЫЕ СОВЕТЫ
ДЛЯ ПРОДЛЕНИЯ СРОКА СЛУЖБЫ
АККУМУЛЯТОРНОЙ БАТАРЕИ
Во избежание быстрой разрядки бата-
реи и для сохранения ее рабочих ка-
честв в течение длительного времени
тщательно соблюдайте следующие ре-
комендации:
❒оставляя автомобиль на стоянке,
убедитесь, что двери, капот и ба-
гажник полностью закрыты, чтобы
внутри салона не горели потолоч-
ные светильники;❒выключать плафоны внутреннего
освещения; в любом случае на авто-
мобиле установлена система авто-
матического отключения внутрен-
него освещения;❒при выключенном двигателе не
оставлять надолго включенными
различные устройства (автомобиль-
ный приемник, аварийные огни и
т.д.);
Всегда надевайте защит-
ные очки при работе с ак-
кумуляторной батареей или ря-
дом с ней.
ВНИМАНИЕ
Если после приобретения автомобиля
вы хотите установить на нем электри-
ческие устройства, постоянно нуж-
дающиеся в электроснабжении (про-
тивоугонная система и проч.) или
влияющие на показатели потребления
электроэнергии, обратитесь на стан-
цию техобслуживания Fiat, где квали-
фицированный персонал порекомен-
дует наиболее пригодные устройства
из линейки аксессуаров Fiat, оценит
общее потребление электрической
мощности устройств и проверит, мо-
жет ли электрическая система автомо-
биля выдержать необходимую нагруз-
ку, или нужно оборудовать его более
мощным аккумулятором.
Некоторые из таких устройств потреб-
ляют электроэнергию и при выклю-
ченном двигателе, постепенно разря-
жая аккумулятор.
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 170
Page 175 of 227
БЕЗОПАСНОСТЬПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
171
ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД

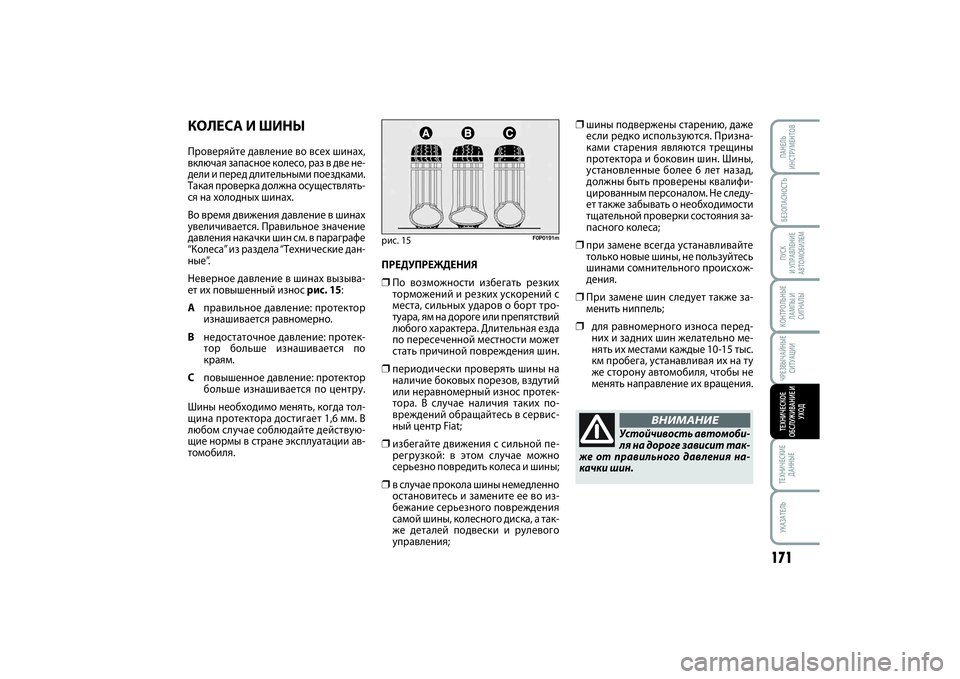

КОЛЕСА И ШИНЫПроверяйте давление во всех шинах,
включая запасное колесо, раз в две не-
дели и перед длительными поездками.
Такая проверка должна осуществлять-
ся на холодных шинах.
Во время движения давление в шинах
увеличивается. Правильное значение
давления накачки шин см. в параграфе
“Колеса” из раздела “Технические дан-
ные”.
Неверное давление в шинах вызыва-
ет их повышенный износрис. 15:
Aправильное давление: протектор
изнашивается равномерно.
Bнедостаточное давление: протек-
тор больше изнашивается по
краям.
Cповышенное давление: протектор
больше изнашивается по центру.
Шины необходимо менять, когда тол-
щина протектора достигает 1,6 мм. В
любом случае соблюдайте действую-
щие нормы в стране эксплуатации ав-
томобиля.
рис. 15
F0P0191m
ПРЕДУПРЕЖДЕНИЯ❒По возможности избегать резких
торможений и резких ускорений с
места, сильных ударов о борт тро-
туара, ям на дороге или препятствий
любого характера. Длительная езда
по пересеченной местности может
стать причиной повреждения шин.❒периодически проверять шины на
наличие боковых порезов, вздутий
или неравномерный износ протек-
тора. В случае наличия таких по-
вреждений обращайтесь в сервис-
ный центр Fiat;❒избегайте движения с сильной пе-
регрузкой: в этом случае можно
серьезно повредить колеса и шины;❒в случае прокола шины немедленно
остановитесь и замените ее во из-
бежание серьезного повреждения
самой шины, колесного диска, а так-
же деталей подвески и рулевого
управления;
❒шины подвержены старению, даже
если редко используются. Призна-
ками старения являются трещины
протектора и боковин шин. Шины,
установленные более 6 лет назад,
должны быть проверены квалифи-
цированным персоналом. Не следу-
ет также забывать о необходимости
тщательной проверки состояния за-
пасного колеса;❒при замене всегда устанавливайте
только новые шины, не пользуйтесь
шинами сомнительного происхож-
дения.❒При замене шин следует также за-
менить ниппель;❒
для равномерного износа перед-
них и задних шин желательно ме-
нять их местами каждые 10-15 тыс.
км пробега, устанавливая их на ту
же сторону автомобиля, чтобы не
менять направление их вращения.
Устойчивость автомоби-
ля на дороге зависит так-
же от правильного давления на-
качки шин.
ВНИМАНИЕ
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 171
Page 176 of 227
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫ
БЕЗОПАСНОСТЬ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ172ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД

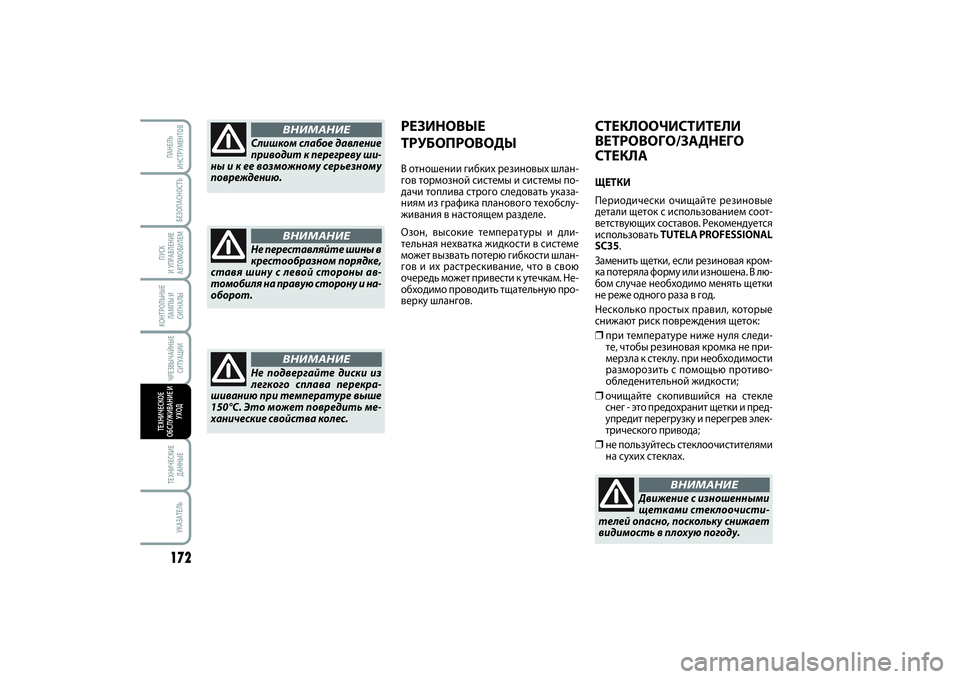

СТЕКЛООЧИСТИТЕЛИ
ВЕТРОВОГО/ЗАДНЕГО
СТЕКЛАЩЕТКИ
Периодически очищайте резиновые
детали щеток с использованием соот-
ветствующих составов. Рекомендуется
использовать TUTELA PROFESSIONAL
SC35.
Заменить щетки, если резиновая кром-
ка потеряла форму или изношена. В лю-
бом случае необходимо менять щетки
не реже одного раза в год.
Несколько простых правил, которые
снижают риск повреждения щеток:❒при температуре ниже нуля следи-
те, чтобы резиновая кромка не при-
мерзла к стеклу. при необходимости
разморозить с помощью противо-
обледенительной жидкости;❒очищайте скопившийся на стекле
снег - это предохранит щетки и пред-
упредит перегрузку и перегрев элек-
трического привода;❒не пользуйтесь стеклоочистителями
на сухих стеклах.
Движение с изношенными
щетками стеклоочисти-
телей опасно, поскольку снижает
видимость в плохую погоду.
ВНИМАНИЕ
РЕЗИНОВЫЕ
ТРУБОПРОВОДЫВ отношении гибких резиновых шлан-
гов тормозной системы и системы по-
дачи топлива строго следовать указа-
ниям из графика планового техобслу-
живания в настоящем разделе.
Озон, высокие температуры и дли-
тельная нехватка жидкости в системе
может вызвать потерю гибкости шлан-
гов и их растрескивание, что в свою
очередь может привести к утечкам. Не-
обходимо проводить тщательную про-
верку шлангов.
Слишком слабое давление
приводит к перегреву ши-
ны и к ее возможному серьезному
повреждению.
ВНИМАНИЕ
Не переставляйте шины в
крестообразном порядке,
ставя шину с левой стороны ав-
томобиля на правую сторону и на-
оборот.
ВНИМАНИЕ
Не подвергайте диски из
легкого сплава перекра-
шиванию при температуре выше
150°C. Это может повредить ме-
ханические свойства колес.
ВНИМАНИЕ
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 172
Page 177 of 227
БЕЗОПАСНОСТЬПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
173
ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД
Чтобы избежать возмож-
ного повреждения лобового
стекла автомобиля, в
течение всей операции по
замене щетки держите рычаг стек-
лоочистителя приподнятым. После
замены аккуратно опустите рычаг
стеклоочистителя в правильное по-

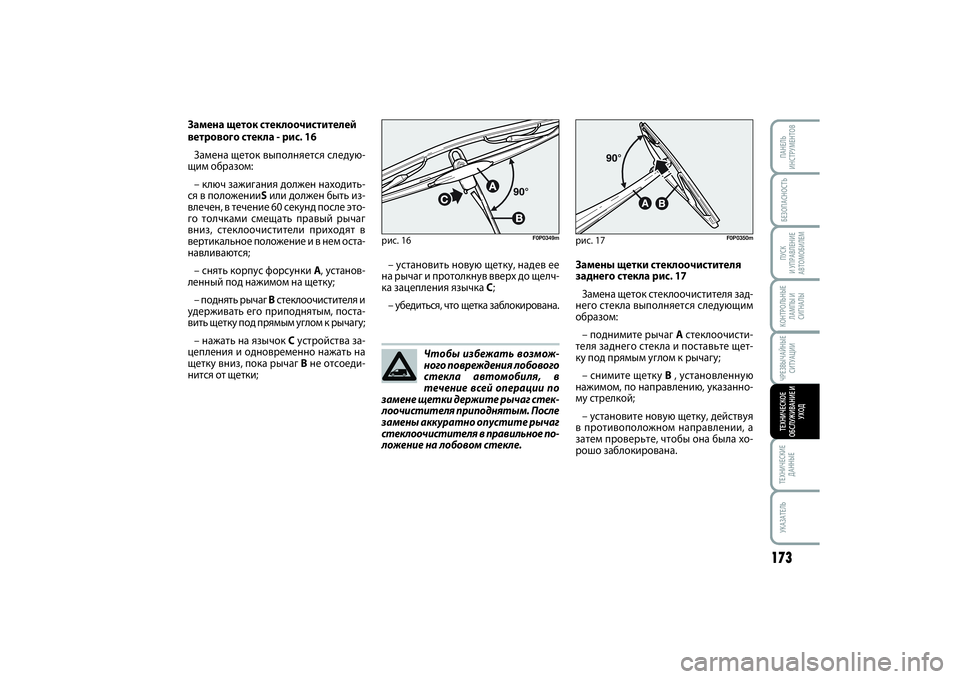

ложение на лобовом стекле. Замена щеток стеклоочистителей
ветрового стекла - рис. 16
Замена щеток выполняется следую-
щим образом:
– ключ зажигания должен находить-
ся в положенииSили должен быть из-
влечен, в течение 60 секунд после это-
го толчками смещать правый рычаг
вниз, стеклоочистители приходят в
вертикальное положение и в нем оста-
навливаются;
– снять корпус форсунки A, установ-
ленный под нажимом на щетку;
– поднять рычаг Bстеклоочистителя и
удерживать его приподнятым, поста-
вить щетку под прямым углом к рычагу;
– нажать на язычок Cустройства за-
цепления и одновременно нажать на
щетку вниз, пока рычаг Bне отсоеди-
нится от щетки;
рис. 16
F0P0349m
– установить новую щетку, надев ее
на рычаг и протолкнув вверх до щелч-
ка зацепления язычка C;
– убедиться, что щетка заблокирована.
рис. 17
F0P0350m
Замены щетки стеклоочистителя
заднего стекла рис. 17
Замена щеток стеклоочистителя зад-
него стекла выполняется следующим
образом:
– поднимите рычаг Aстеклоочисти-
теля заднего стекла и поставьте щет-
ку под прямым углом к рычагу;
– снимите щетку B, установленную
нажимом, по направлению, указанно-
му стрелкой;
– установите новую щетку, действуя
в противоположном направлении, а
затем проверьте, чтобы она была хо-
рошо заблокирована.
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 173
Page 178 of 227
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫ
БЕЗОПАСНОСТЬ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ174ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД
❒обработку днища, моторного отсе-
ка, колесных арок и других подвер-
женных коррозии частей кузова вы-
сокоэффективными антикоррозий-
ными составами на основе воска;❒напыление пластика с защитными
свойствами на наиболее подвер-
женные коррозии места: дверные
пороги, внутренние поверхности
крыльев, борта и т.д.;❒использование “открытых” короб-
чатых профилей для предотвраще-
ния образования конденсата и за-
стоя воды, которые могут способ-
ствовать появлению ржавчины внут-
ри скрытых полостей.
ГАРАНТИЯ НА КУЗОВ
И ДНИЩЕ КУЗОВА АВТОМОБИЛЯ
На автомобиль распространяется га-
рантия, касающаяся повреждений лю-
бых оригинальных элементов кузова
автомобиля или рамы в результате
коррозии.
Для ознакомления с общими условия-
ми гарантии см. гарантийную книжку.
РЕКОМЕНДАЦИИ ПО ОБЕСПЕЧЕ-
НИЮ СОХРАННОСТИ КУЗОВА
Лакокрасочное покрытие
Лакокрасочное покрытие кузова не
только выполняет эстетическую функ-
цию, но и защищает находящийся под
ним металлический лист.
КУЗОВЗАЩИТА ОТ АТМОСФЕРНЫХ
ВОЗДЕЙСТВИЙ
Основными причинами
возникновения коррозии являются:❒загрязнение окружающей среды;❒повышенное содержание солей и
влажности в атмосфере (прибреж-
ные зоны или зоны с теплым влаж-
ным климатом);❒сезонные атмосферные условия.
Также абразивным эффектом облада-
ет пыль и песок, переносимые ветром,
грязь и гравий из-под колес других ав-
томобилей.
При изготовлении автомобиля компа-
ния Fiat применяет наилучшие техни-
ческие решения для эффективной за-
щиты кузова от коррозии.
Они включают:❒специальные лакокрасочные мате-
риалы и методы покраски кузова,
которые придают автомобилю осо-
бую сопротивляемость коррозии и
абразиву;❒применение оцинкованной листо-
вой стали (или со специальной об-
работкой) с высокими антикорро-

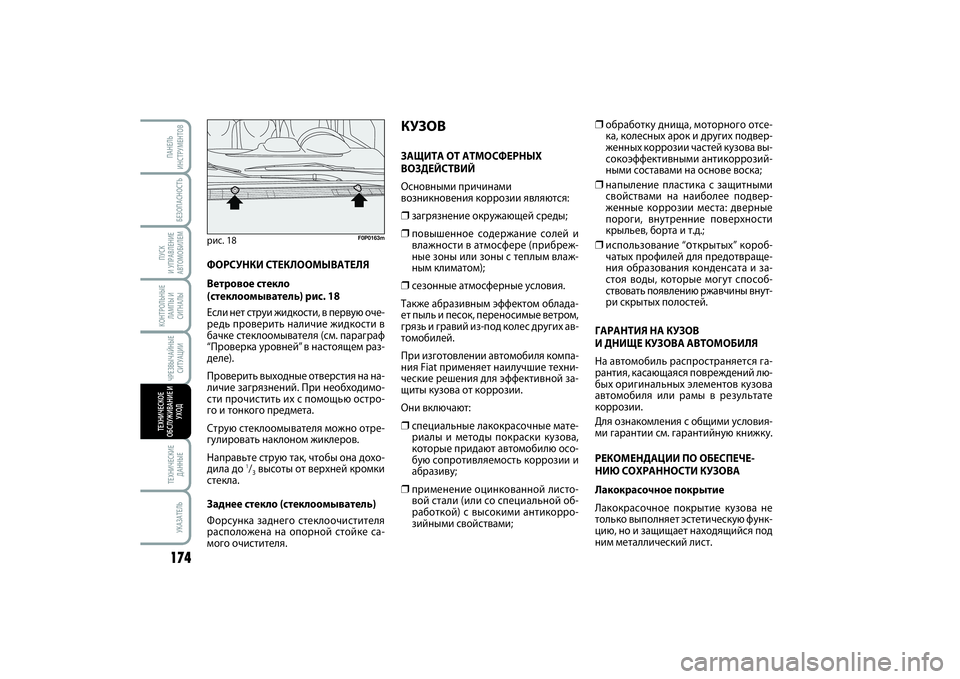

зийными свойствами; ФОРСУНКИ СТЕКЛООМЫВАТЕЛЯ
Ветровое стекло
(стеклоомыватель) рис. 18
Если нет струи жидкости, в первую оче-
редь проверить наличие жидкости в
бачке стеклоомывателя (см. параграф
“Проверка уровней” в настоящем раз-
деле).
Проверить выходные отверстия на на-
личие загрязнений. При необходимо-
сти прочистить их с помощью остро-
го и тонкого предмета.
Струю стеклоомывателя можно отре-
гулировать наклоном жиклеров.
Направьте струю так, чтобы она дохо-
дила до
1/3высоты от верхней кромки
стекла.
Заднее стекло (стеклоомыватель)
Форсунка заднего стеклоочистителя
расположена на опорной стойке са-
мого очистителя.
рис. 18
F0P0163m
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 174
Page 179 of 227
БЕЗОПАСНОСТЬПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
175
ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД

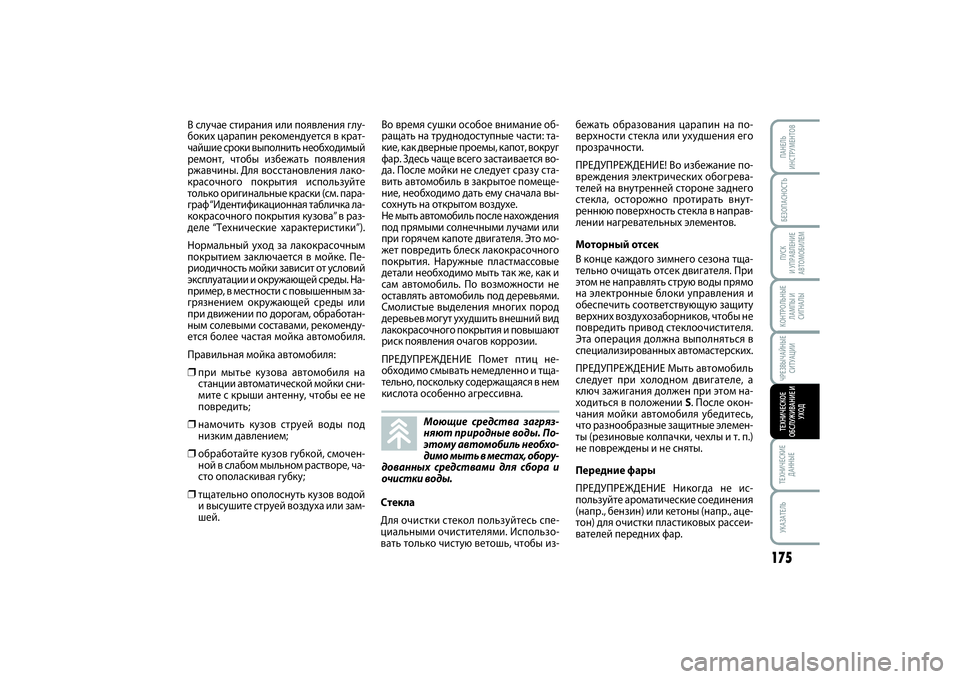

В случае стирания или появления глу-
боких царапин рекомендуется в крат-
чайшие сроки выполнить необходимый
ремонт, чтобы избежать появления
ржавчины. Для восстановления лако-
красочного покрытия используйте
только оригинальные краски (см. пара-
граф “Идентификационная табличка ла-
кокрасочного покрытия кузова” в раз-
деле “Технические характеристики”).
Нормальный уход за лакокрасочным
покрытием заключается в мойке. Пе-
риодичность мойки зависит от условий
эксплуатации и окружающей среды. На-
пример, в местности с повышенным за-
грязнением окружающей среды или
при движении по дорогам, обработан-
ным солевыми составами, рекоменду-
ется более частая мойка автомобиля.
Правильная мойка автомобиля:❒при мытье кузова автомобиля на
станции автоматической мойки сни-
мите с крыши антенну, чтобы ее не
повредить;❒намочить кузов струей воды под
низким давлением;❒обработайте кузов губкой, смочен-
ной в слабом мыльном растворе, ча-
сто ополаскивая губку;❒тщательно ополоснуть кузов водой
и высушите струей воздуха или зам-
шей.Во время сушки особое внимание об-
ращать на труднодоступные части: та-
кие, как дверные проемы, капот, вокруг
фар. Здесь чаще всего застаивается во-
да. После мойки не следует сразу ста-
вить автомобиль в закрытое помеще-
ние, необходимо дать ему сначала вы-
сохнуть на открытом воздухе.
Не мыть автомобиль после нахождения
под прямыми солнечными лучами или
при горячем капоте двигателя. Это мо-
жет повредить блеск лакокрасочного
покрытия. Наружные пластмассовые
детали необходимо мыть так же, как и
сам автомобиль. По возможности не
оставлять автомобиль под деревьями.
Смолистые выделения многих пород
деревьев могут ухудшить внешний вид
лакокрасочного покрытия и повышают
риск появления очагов коррозии.
ПРЕДУПРЕЖДЕНИЕ Помет птиц не-
обходимо смывать немедленно и тща-
тельно, поскольку содержащаяся в нем
кислота особенно агрессивна.
Моющие средства загряз-
няют природные воды. По-
этому автомобиль необхо-
димо мыть в местах, обору-
дованных средствами для сбора и
очистки воды.
бежать образования царапин на по-
верхности стекла или ухудшения его
прозрачности.
ПРЕДУПРЕЖДЕНИЕ! Во избежание по-
вреждения электрических обогрева-
телей на внутренней стороне заднего
стекла, осторожно протирать внут-
реннюю поверхность стекла в направ-
лении нагревательных элементов.
Моторный отсек
В конце каждого зимнего сезона тща-
тельно очищать отсек двигателя. При
этом не направлять струю воды прямо
на электронные блоки управления и
обеспечить соответствующую защиту
верхних воздухозаборников, чтобы не
повредить привод стеклоочистителя.
Эта операция должна выполняться в
специализированных автомастерских.
ПРЕДУПРЕЖДЕНИЕ Мыть автомобиль
следует при холодном двигателе, а
ключ зажигания должен при этом на-
ходиться в положении S. После окон-
чания мойки автомобиля убедитесь,
что разнообразные защитные элемен-
ты (резиновые колпачки, чехлы и т. п.)
не повреждены и не сняты.
Передние фары
ПРЕДУПРЕЖДЕНИЕ Никогда не ис-
пользуйте ароматические соединения
(напр., бензин) или кетоны (напр., аце-
тон) для очистки пластиковых рассеи-
вателей передних фар. Стекла
Для очистки стекол пользуйтесь спе-
циальными очистителями. Использо-
вать только чистую ветошь, чтобы из-
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 175
Page 180 of 227
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫ
БЕЗОПАСНОСТЬ
ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ176ТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ И
УХОД

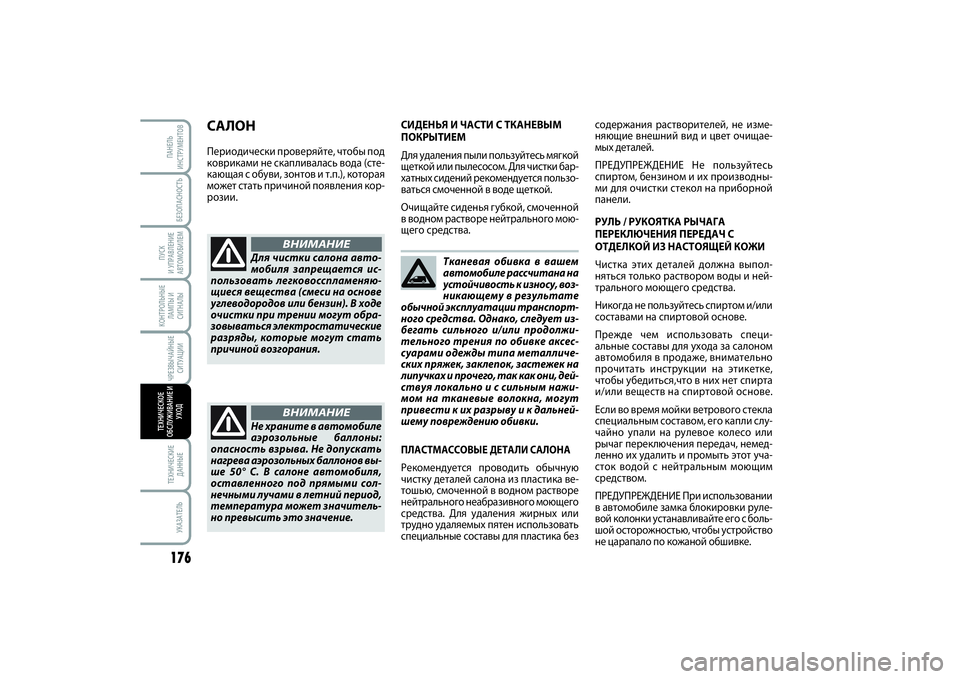

Тканевая обивка в вашем
автомобиле рассчитана на
устойчивость к износу, воз-
никающему в результате
обычной эксплуатации транспорт-
ного средства. Однако, следует из-
бегать сильного и/или продолжи-
тельного трения по обивке аксес-
суарами одежды типа металличе-
ских пряжек, заклепок, застежек на
липучках и прочего, так как они, дей-
ствуя локально и с сильным нажи-
мом на тканевые волокна, могут
привести к их разрыву и к дальней-
шему повреждению обивки. СИДЕНЬЯ И ЧАСТИ С ТКАНЕВЫМ
ПОКРЫТИЕМ
Для удаления пыли пользуйтесь мягкой
щеткой или пылесосом. Для чистки бар-
хатных сидений рекомендуется пользо-
ваться смоченной в воде щеткой.
Очищайте сиденья губкой, смоченной
в водном растворе нейтрального мою-
щего средства.
Для чистки салона авто-
мобиля запрещается ис-
пользовать легковосспламеняю-
щиеся вещества (смеси на основе
углеводородов или бензин). В ходе
очистки при трении могут обра-
зовываться электростатические
разряды, которые могут стать
причиной возгорания.
ВНИМАНИЕ
Не храните в автомобиле
аэрозольные баллоны:
опасность взрыва. Не допускать
нагрева аэрозольных баллонов вы-
ше 50° C. В салоне автомобиля,
оставленного под прямыми сол-
нечными лучами в летний период,
температура может значитель-
но превысить это значение.
ВНИМАНИЕ
САЛОНПериодически проверяйте, чтобы под
ковриками не скапливалась вода (сте-
кающая с обуви, зонтов и т.п.), которая
может стать причиной появления кор-
розии.содержания растворителей, не изме-
няющие внешний вид и цвет очищае-
мых деталей.
ПРЕДУПРЕЖДЕНИЕ Не пользуйтесь
спиртом, бензином и их производны-
ми для очистки стекол на приборной
панели.
РУЛЬ / РУКОЯТКА РЫЧАГА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ С
ОТДЕЛКОЙ ИЗ НАСТОЯЩЕЙ КОЖИ
Чистка этих деталей должна выпол-
няться только раствором воды и ней-
трального моющего средства.
Никогда не пользуйтесь спиртом и/или
составами на спиртовой основе.
Прежде чем использовать специ-
альные составы для ухода за салоном
автомобиля в продаже, внимательно
прочитать инструкции на этикетке,
чтобы убедиться,что в них нет спирта
и/или веществ на спиртовой основе.
Если во время мойки ветрового стекла
специальным составом, его капли слу-
чайно упали на рулевое колесо или
рычаг переключения передач, немед-
ленно их удалить и промыть этот уча-
сток водой с нейтральным моющим
средством.
ПРЕДУПРЕЖДЕНИЕ При использовании
в автомобиле замка блокировки руле-
вой колонки устанавливайте его с боль-
шой осторожностью, чтобы устройство
не царапало по кожаной обшивке.
ПЛАСТМАССОВЫЕ ДЕТАЛИ САЛОНАРекомендуется проводить обычную
чистку деталей салона из пластика ве-
тошью, смоченной в водном растворе
нейтрального неабразивного моющего
средства. Для удаления жирных или
трудно удаляемых пятен использовать
специальные составы для пластика без
159-176 SCUDO LUM RUS 18/12/13 12.04 Pagina 176
