FIAT SCUDO 2015 Kezelési és karbantartási útmutató (in Hungarian)

47
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

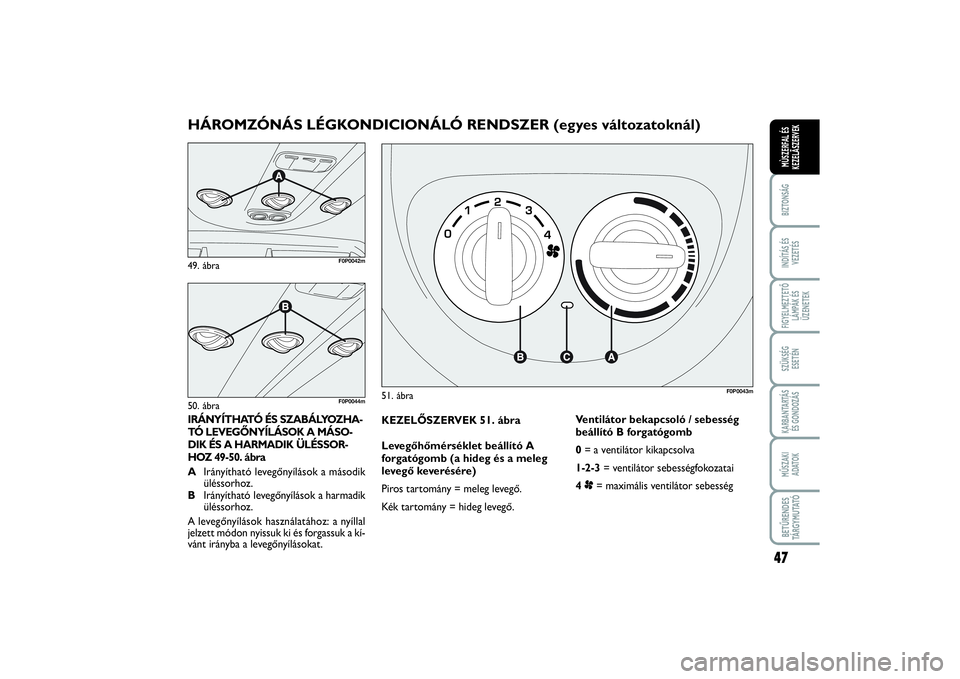

KEZELŐSZERVEK 51. ábra
Levegőhőmérséklet beállító A
forgatógomb (a hideg és a meleg
levegő keverésére)
Piros tartomány = meleg levegő.
Kék tartomány = hideg levegő.Ventilátor bekapcsoló / sebesség
beállító B forgatógomb
0= a ventilátor kikapcsolva
1-2-3= ventilátor sebességfokozatai
4 p= maximális ventilátor sebesség51. ábra
F0P0043m
IRÁNYÍTHATÓ ÉS SZABÁLYOZHA-
TÓ LEVEGŐNYÍLÁSOK A MÁSO-
DIK ÉS A HARMADIK ÜLÉSSOR-
HOZ 49-50. ábra
AIrányítható levegőnyílások a második
üléssorhoz.
BIrányítható levegőnyílások a harmadik
üléssorhoz.
A levegőnyílások használatához: a nyíllal
jelzett módon nyissuk ki és forgassuk a kí-
vánt irányba a levegőnyílásokat.HÁROMZÓNÁS LÉGKONDICIONÁLÓ RENDSZER (egyes változatoknál)49. ábra
F0P0042m
50. ábra
F0P0044m
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 47

48BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

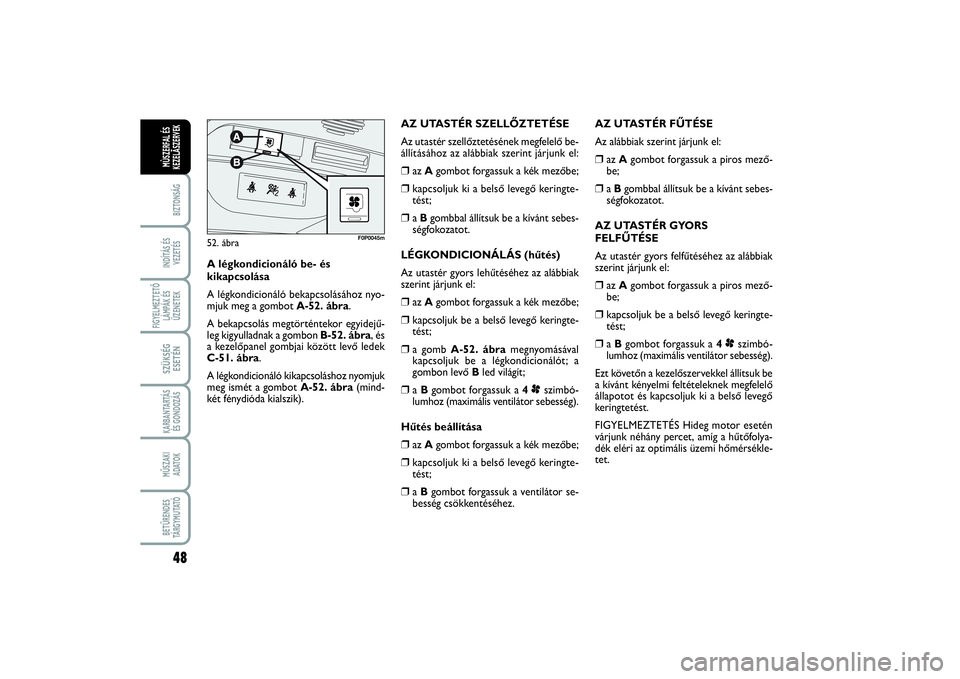

AZ UTASTÉR FŰTÉSE
Az alábbiak szerint járjunk el:❒
az Agombot forgassuk a piros mező-
be;
❒
a Bgombbal állítsuk be a kívánt sebes-
ségfokozatot.
AZ UTASTÉR GYORS
FELFŰTÉSE
Az utastér gyors felfűtéséhez az alábbiak
szerint járjunk el:
❒
az Agombot forgassuk a piros mező-
be;
❒
kapcsoljuk be a belső levegő keringte-
tést;
❒
a Bgombot forgassuk a 4pszimbó-
lumhoz (maximális ventilátor sebesség).
Ezt követőn a kezelőszervekkel állítsuk be
a kívánt kényelmi feltételeknek megfelelő
állapotot és kapcsoljuk ki a belső levegő
keringtetést.
FIGYELMEZTETÉS Hideg motor esetén
várjunk néhány percet, amíg a hűtőfolya-
dék eléri az optimális üzemi hőmérsékle-
tet.
52. ábra
F0P0045m
A légkondicionáló be- és
kikapcsolása
A légkondicionáló bekapcsolásához nyo-
mjuk meg a gombot A-52. ábra.
A bekapcsolás megtörténtekor egyidejű-
leg kigyulladnak a gombon B-52. ábra, és
a kezelőpanel gombjai között levő ledek
C-51. ábra.
A légkondicionáló kikapcsoláshoz nyomjuk
meg ismét a gombot A-52. ábra(mind-
két fénydióda kialszik).AZ UTASTÉR SZELLŐZTETÉSE
Az utastér szellőztetésének megfelelő be-
állításához az alábbiak szerint járjunk el:
❒
az Agombot forgassuk a kék mezőbe;
❒
kapcsoljuk ki a belső levegő keringte-
tést;
❒
a Bgombbal állítsuk be a kívánt sebes-
ségfokozatot.
LÉGKONDICIONÁLÁS (hűtés)
Az utastér gyors lehűtéséhez az alábbiak
szerint járjunk el:
❒
az Agombot forgassuk a kék mezőbe;
❒
kapcsoljuk be a belső levegő keringte-
tést;
❒
a gomb A-52. ábramegnyomásával
kapcsoljuk be a légkondicionálót; a
gombon levő Bled világít;
❒
a Bgombot forgassuk a 4pszimbó-
lumhoz (maximális ventilátor sebesség).
Hűtés beállítása
❒
az Agombot forgassuk a kék mezőbe;
❒
kapcsoljuk ki a belső levegő keringte-
tést;
❒
a Bgombot forgassuk a ventilátor se-
besség csökkentéséhez.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 48

49
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

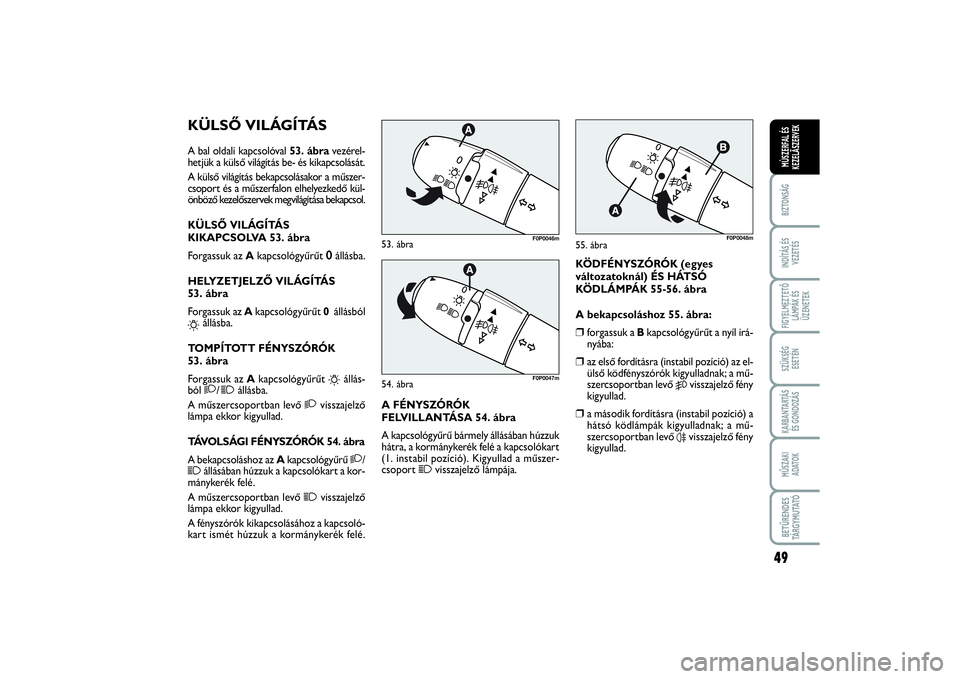

KÜLSŐ VILÁGÍTÁSA bal oldali kapcsolóval 53. ábravezérel-
hetjük a külső világítás be- és kikapcsolását.
A külső világítás bekapcsolásakor a műszer-
csoport és a műszerfalon elhelyezkedő kül-
önböző kezelőszervek megvilágítása bekapcsol.
KÜLSŐ VILÁGÍTÁS
KIKAPCSOLVA 53. ábra
Forgassuk az Akapcsológyűrűt 0állásba.
HELYZETJELZŐ VILÁGÍTÁS
53. ábra
Forgassuk az Akapcsológyűrűt 0 állásból6
állásba.
TOMPÍTOTT FÉNYSZÓRÓK
53. ábra
Forgassuk az Akapcsológyűrűt
6
állás-
ból
2
/1
állásba.
A műszercsoportban levő
2
visszajelző
lámpa ekkor kigyullad.
TÁVOLSÁGI FÉNYSZÓRÓK 54. ábra
A bekapcsoláshoz az Akapcsológyűrű
2
/
1
állásában húzzuk a kapcsolókart a kor-
mánykerék felé.
A műszercsoportban levő
1
visszajelző
lámpa ekkor kigyullad.
A fényszórók kikapcsolásához a kapcsoló-
kart ismét húzzuk a kormánykerék felé.A FÉNYSZÓRÓK
FELVILLANTÁSA 54. ábra
A kapcsológyűrű bármely állásában húzzuk
hátra, a kormánykerék felé a kapcsolókart
(1. instabil pozíció). Kigyullad a műszer-
csoport
1
visszajelző lámpája.
53. ábra
F0P0046m
54. ábra
F0P0047m
55. ábra
F0P0048m
KÖDFÉNYSZÓRÓK (egyes
változatoknál) ÉS HÁTSÓ
KÖDLÁMPÁK 55-56. ábra
A bekapcsoláshoz 55. ábra:❒
forgassuk a Bkapcsológyűrűt a nyíl irá-
nyába:
❒
az első fordításra (instabil pozíció) az el-
ülső ködfényszórók kigyulladnak; a mű-
szercsoportban levő
5
visszajelző fény
kigyullad.
❒
a második fordításra (instabil pozíció) a
hátsó ködlámpák kigyulladnak; a mű-
szercsoportban levő
4
visszajelző fény
kigyullad.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 49

50BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

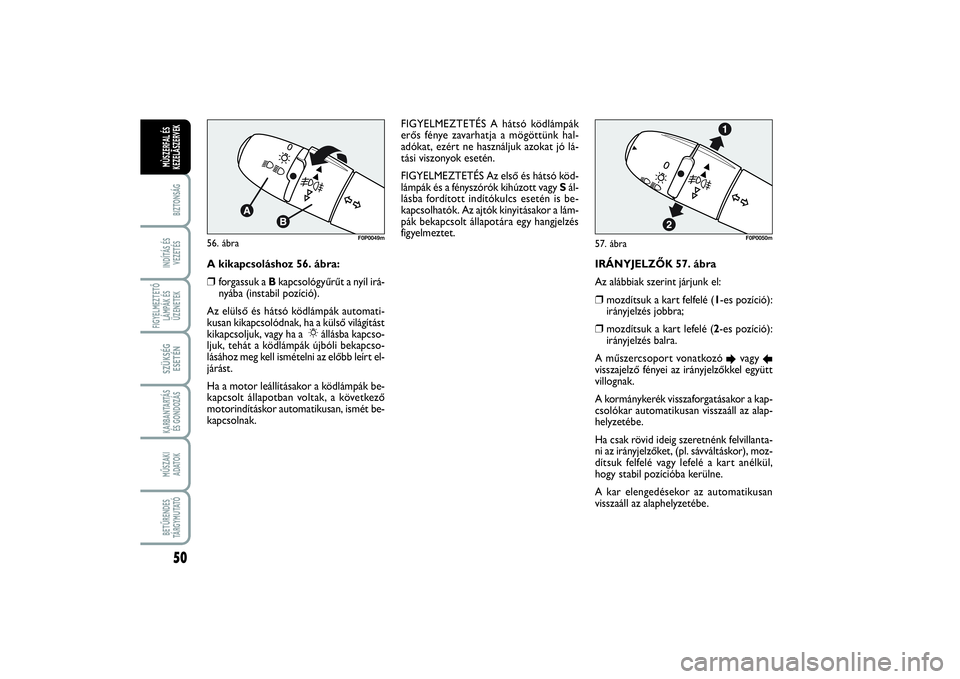

IRÁNYJELZŐK 57. ábra
Az alábbiak szerint járjunk el: ❒
mozdítsuk a kart felfelé (1-es pozíció):
irányjelzés jobbra;
❒
mozdítsuk a kart lefelé (2-es pozíció):
irányjelzés balra.
A műszercsoport vonatkozó
E
vagy
R
visszajelző fényei az irányjelzőkkel együtt
villognak.
A kormánykerék visszaforgatásakor a kap-
csolókar automatikusan visszaáll az alap-
helyzetébe.
Ha csak rövid ideig szeretnénk felvillanta-
ni az irányjelzőket, (pl. sávváltáskor), moz-
dítsuk felfelé vagy lefelé a kart anélkül,
hogy stabil pozícióba kerülne.
A kar elengedésekor az automatikusan
visszaáll az alaphelyzetébe.57. ábra
F0P0050m
56. ábra
F0P0049m
A kikapcsoláshoz 56. ábra:❒
forgassuk a Bkapcsológyűrűt a nyíl irá-
nyába (instabil pozíció).
Az elülső és hátsó ködlámpák automati-
kusan kikapcsolódnak, ha a külső világítást
kikapcsoljuk, vagy ha a 6állásba kapcso-
ljuk, tehát a ködlámpák újbóli bekapcso-
lásához meg kell ismételni az előbb leírt el-
járást.
Ha a motor leállításakor a ködlámpák be-
kapcsolt állapotban voltak, a következő
motorindításkor automatikusan, ismét be-
kapcsolnak.FIGYELMEZTETÉS A hátsó ködlámpák
erős fénye zavarhatja a mögöttünk hal-
adókat, ezért ne használjuk azokat jó lá-
tási viszonyok esetén.
FIGYELMEZTETÉS Az első és hátsó köd-
lámpák és a fényszórók kihúzott vagy Sál-
lásba fordított indítókulcs esetén is be-
kapcsolhatók. Az ajtók kinyitásakor a lám-
pák bekapcsolt állapotára egy hangjelzés
figyelmeztet.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 50

51
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
Follow me home
(egyes változatoknál)
A világító berendezés ezen funkciójának az
a feladata, hogy a gyújtáskulcs Sállásba for-
dítása vagy kihúzása után meghatározott
ideig (45 másodperc) megvilágítsa a gép-
kocsi környezetét. A funkciót a kormá-
nyoszlop kapcsolókar kormánykerék felé,
a motor leállítását követő 2 percen belül
történő meghúzásával lehet aktiválni.
Ha a jármű rendelkezik automatikus fény-
szóró-bekapcsoló berendezéssel (szürkü-
let-érzékelő), akkor a follow me home
funkció bekapcsolása az ajtók kinyitásakor
automatikusan megtörténik.AUTOMATA FÉNYSZÓRÓ
ÉRZÉKELŐ (szürkület-érzékelő)
(egyes változatoknál)
Az érzékelő a beállított érzékenység függ-
vényében észleli a fényerősség változását
a gépkocsi környezetében: minél nagyobb
az érzékenység, annál kisebb fényerősség
szükséges a külső világítás automatikus be-
kapcsolásához.
Bekapcsolás 58. ábra
Forgassuk a kapcsológyűrűt AUTOállás-
ba: ilyen módon a helyzetjelző fények és
a tompított fényszórók a megvilágítás
erősségétől függően, egyidejűleg kigyul-
ladnak.
58. ábra
F0P0286m
Kikapcsolás 58. ábra
Fordítsuk a kapcsológyűrűt visszaåállás-
ba; a kikapcsolást a kijelzőn a vonatkozó
üzenet megjelenése nyugtázza.
Az érzékelő nem képes érzékelni a köd jel-
enlétét, ezért ilyen esetben manuálisan kell
a fényszórókat bekapcsolni.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 51

52BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

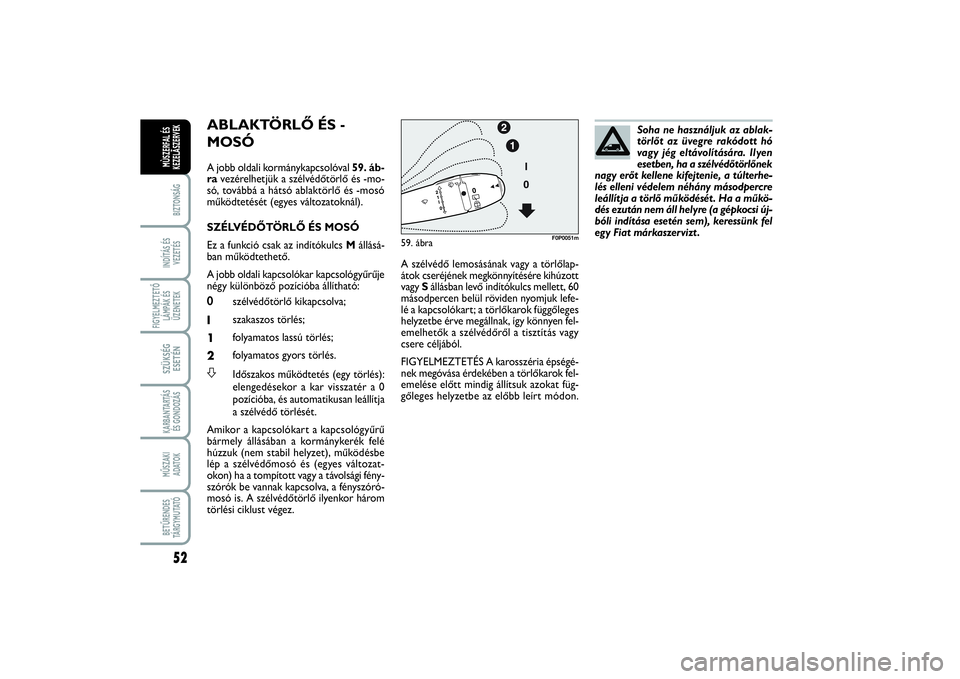

ABLAKTÖRLŐ ÉS -
MOSÓA jobb oldali kormánykapcsolóval 59. áb-
ravezérelhetjük a szélvédőtörlő és -mo-
só, továbbá a hátsó ablaktörlő és -mosó
működtetését (egyes változatoknál).
SZÉLVÉDŐTÖRLŐ ÉS MOSÓ
Ez a funkció csak az indítókulcs Mállásá-
ban működtethető.
A jobb oldali kapcsolókar kapcsológyűrűje
négy különböző pozícióba állítható:
0szélvédőtörlő kikapcsolva;
Iszakaszos törlés;
1folyamatos lassú törlés;
2folyamatos gyors törlés.S
Időszakos működtetés (egy törlés):
elengedésekor a kar visszatér a 0
pozícióba, és automatikusan leállítja
a szélvédő törlését.
Amikor a kapcsolókart a kapcsológyűrű
bármely állásában a kormánykerék felé
húzzuk (nem stabil helyzet), működésbe
lép a szélvédőmosó és (egyes változat-
okon) ha a tompított vagy a távolsági fény-
szórók be vannak kapcsolva, a fényszóró-
mosó is. A szélvédőtörlő ilyenkor három
törlési ciklust végez.Soha ne használjuk az ablak-
törlőt az üvegre rakódott hó
vagy jég eltávolítására. Ilyen
esetben, ha a szélvédőtörlőnek
nagy erőt kellene kifejtenie, a túlterhe-
lés elleni védelem néhány másodpercre
leállítja a törlő működését . Ha a műkö-
dés ezután nem áll helyre (a gépkocsi új-
bóli indítása esetén sem), keressünk fel
egy Fiat márkaszervizt .
A szélvédő lemosásának vagy a törlőlap-
átok cseréjének megkönnyítésére kihúzott
vagy Sállásban levő indítókulcs mellett, 60
másodpercen belül röviden nyomjuk lefe-
lé a kapcsolókart; a törlőkarok függőleges
helyzetbe érve megállnak, így könnyen fel-
emelhetők a szélvédőről a tisztítás vagy
csere céljából.
FIGYELMEZTETÉS A karosszéria épségé-
nek megóvása érdekében a törlőkarok fel-
emelése előtt mindig állítsuk azokat füg-
gőleges helyzetbe az előbb leírt módon.59. ábra
F0P0051m
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 52

53
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

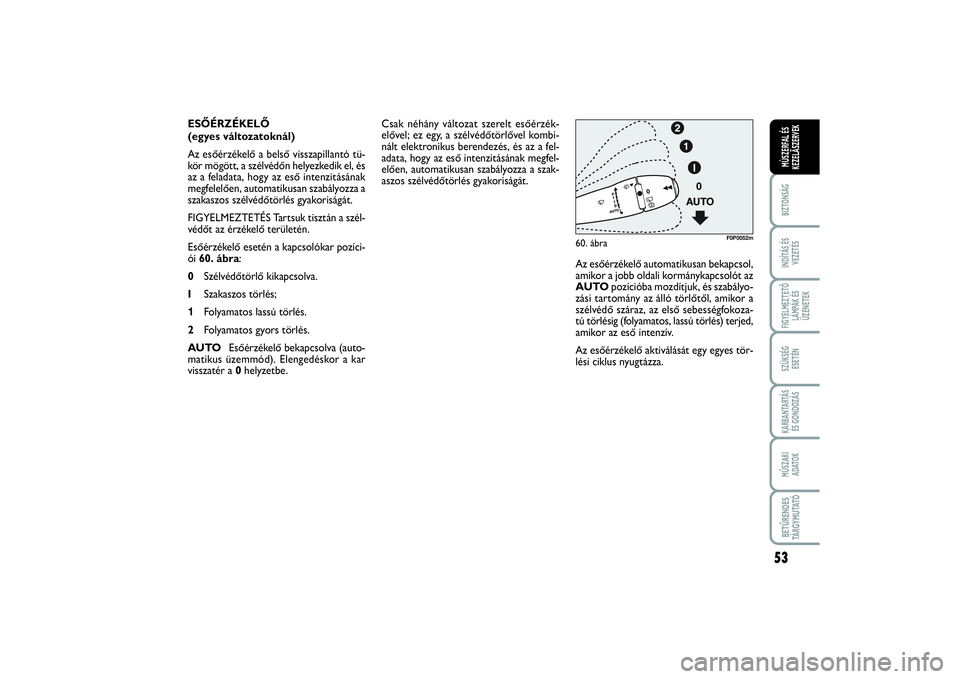

Csak néhány változat szerelt esőérzék-
elővel; ez egy, a szélvédőtörlővel kombi-
nált elektronikus berendezés, és az a fel-
adata, hogy az eső intenzitásának megfel-
elően, automatikusan szabályozza a szak-
aszos szélvédőtörlés gyakoriságát.
Az esőérzékelő automatikusan bekapcsol,
amikor a jobb oldali kormánykapcsolót az
AUTOpozícióba mozdítjuk, és szabályo-
zási tartomány az álló törlőtől, amikor a
szélvédő száraz, az első sebességfokoza-
tú törlésig (folyamatos, lassú törlés) terjed,
amikor az eső intenzív.
Az esőérzékelő aktiválását egy egyes tör-
lési ciklus nyugtázza. ESŐÉRZÉKELŐ
(egyes változatoknál)
Az esőérzékelő a belső visszapillantó tü-
kör mögött, a szélvédőn helyezkedik el, és
az a feladata, hogy az eső intenzitásának
megfelelően, automatikusan szabályozza a
szakaszos szélvédőtörlés gyakoriságát.
FIGYELMEZTETÉS Tartsuk tisztán a szél-
védőt az érzékelő területén.
Esőérzékelő esetén a kapcsolókar pozíci-
ói 60. ábra:
0Szélvédőtörlő kikapcsolva.
ISzakaszos törlés;
1Folyamatos lassú törlés.
2Folyamatos gyors törlés.
AUTOEsőérzékelő bekapcsolva (auto-
matikus üzemmód). Elengedéskor a kar
visszatér a 0helyzetbe.
60. ábra
F0P0052m
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 53

54BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

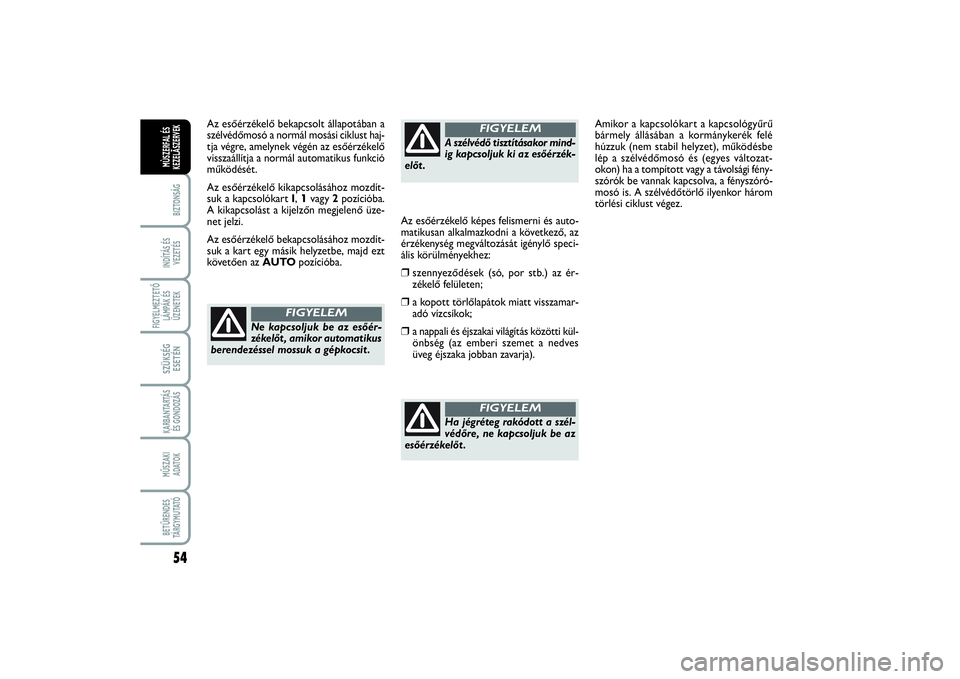

Az esőérzékelő bekapcsolt állapotában a
szélvédőmosó a normál mosási ciklust haj-
tja végre, amelynek végén az esőérzékelő
visszaállítja a normál automatikus funkció
működését.
Az esőérzékelő kikapcsolásához mozdít-
suk a kapcsolókart I,
1vagy 2pozícióba.
A kikapcsolást a kijelzőn megjelenő üze-
net jelzi.
Az esőérzékelő bekapcsolásához mozdít-
suk a kart egy másik helyzetbe, majd ezt
követően az AUTOpozícióba.Az esőérzékelő képes felismerni és auto-
matikusan alkalmazkodni a következő, az
érzékenység megváltozását igénylő speci-
ális körülményekhez:
❒
szennyeződések (só, por stb.) az ér-
zékelő felületen;
❒
a kopott törlőlapátok miatt visszamar-
adó vízcsíkok;
❒
a nappali és éjszakai világítás közötti kül-
önbség (az emberi szemet a nedves
üveg éjszaka jobban zavarja).Amikor a kapcsolókart a kapcsológyűrű
bármely állásában a kormánykerék felé
húzzuk (nem stabil helyzet), működésbe
lép a szélvédőmosó és (egyes változat-
okon) ha a tompított vagy a távolsági fény-
szórók be vannak kapcsolva, a fényszóró-
mosó is. A szélvédőtörlő ilyenkor három
törlési ciklust végez.
Ne kapcsoljuk be az esőér-
zékelőt , amikor automatikus
berendezéssel mossuk a gépkocsit .
FIGYELEM
A szélvédő tisztításakor mind-
ig kapcsoljuk ki az esőérzék-
előt .
FIGYELEM
Ha jégréteg rakódott a szél-
védőre, ne kapcsoljuk be az
esőérzékelőt .
FIGYELEM
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 54

55
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

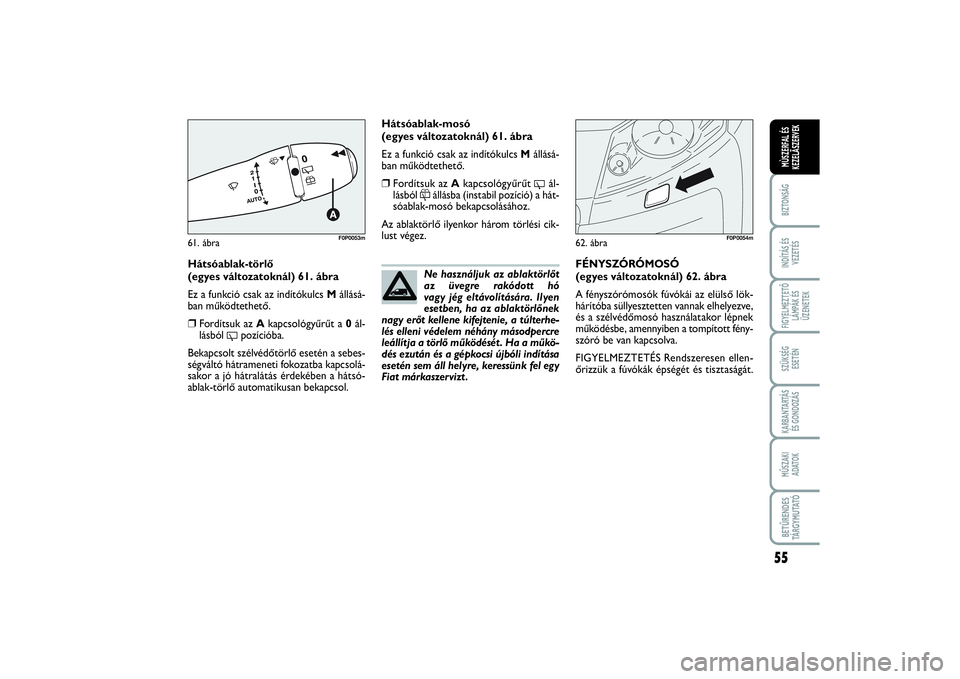

Hátsóablak-törlő
(egyes változatoknál) 61. ábra
Ez a funkció csak az indítókulcs Mállásá-
ban működtethető.❒
Fordítsuk az Akapcsológyűrűt a 0ál-
lásból
'pozícióba.
Bekapcsolt szélvédőtörlő esetén a sebes-
ségváltó hátrameneti fokozatba kapcsolá-
sakor a jó hátralátás érdekében a hátsó-
ablak-törlő automatikusan bekapcsol.FÉNYSZÓRÓMOSÓ
(egyes változatoknál) 62. ábra
A fényszórómosók fúvókái az elülső lök-
hárítóba süllyesztetten vannak elhelyezve,
és a szélvédőmosó használatakor lépnek
működésbe, amennyiben a tompított fény-
szóró be van kapcsolva.
FIGYELMEZTETÉS Rendszeresen ellen-
őrizzük a fúvókák épségét és tisztaságát.
62. ábra
F0P0054m
Ne használjuk az ablaktörlőt
az üvegre rakódott hó
vagy jég eltávolítására. Ilyen
esetben, ha az ablaktörlőnek
nagy erőt kellene kifejtenie, a túlterhe-
lés elleni védelem néhány másodpercre
leállítja a törlő működését . Ha a műkö-
dés ezután és a gépkocsi újbóli indítása
esetén sem áll helyre, keressünk fel egy
Fiat márkaszervizt .
Hátsóablak-mosó
(egyes változatoknál) 61. ábra
Ez a funkció csak az indítókulcs Mállásá-
ban működtethető.❒
Fordítsuk az Akapcsológyűrűt
'ál-
lásból
&
állásba (instabil pozíció) a hát-
sóablak-mosó bekapcsolásához.
Az ablaktörlő ilyenkor három törlési cik-
lust végez.
61. ábra
F0P0053m
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 55

56BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

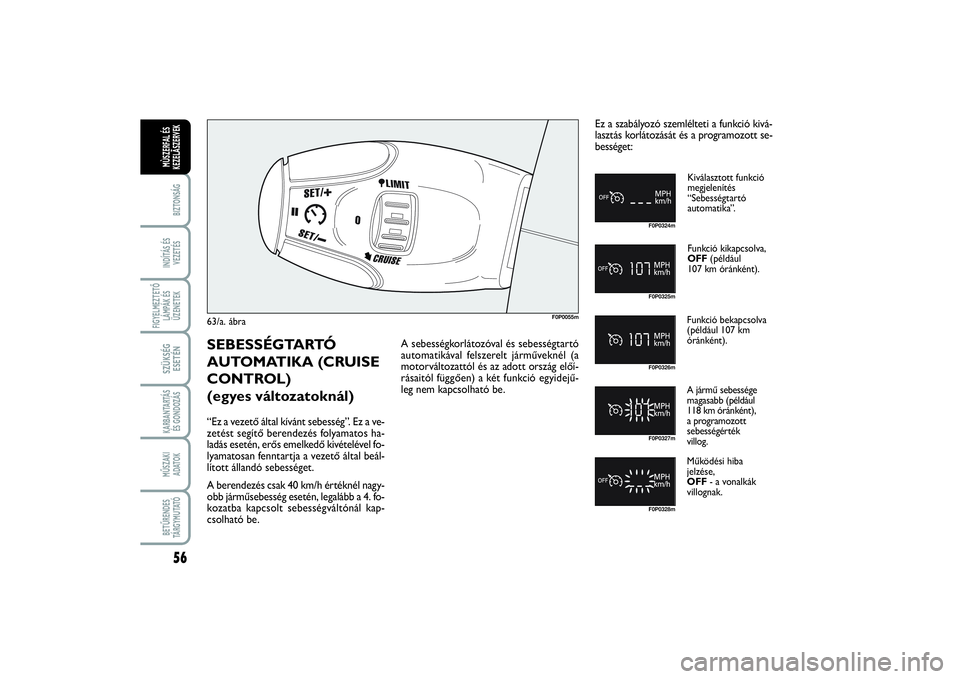

63/a. ábra
F0P0055m
Kiválasztott funkció
megjelenítés
“Sebességtartó
automatika”.
Funkció kikapcsolva,
OFF (például
107 km óránként).
Funkció bekapcsolva
(például 107 km
óránként).
A jármű sebessége
magasabb (például
118 km óránként),
a programozott
sebességérték
villog.
Működési hiba
jelzése,
OFF - a vonalkák
villognak.
Ez a szabályozó szemlélteti a funkció kivá-
lasztás korlátozását és a programozott se-
bességet:
F0P0324mF0P0325mF0P0326mF0P0327mF0P0328m
SEBESSÉGTARTÓ
AUTOMATIKA (CRUISE
CONTROL)
(egyes változatoknál)“Ez a vezető által kívánt sebesség”. Ez a ve-
zetést segítő berendezés folyamatos ha-
ladás esetén, erős emelkedő kivételével fo-
lyamatosan fenntartja a vezető által beál-
lított állandó sebességet.
A berendezés csak 40 km/h értéknél nagy-
obb járműsebesség esetén, legalább a 4. fo-
kozatba kapcsolt sebességváltónál kap-
csolható be.A sebességkorlátozóval és sebességtartó
automatikával felszerelt járműveknél (a
motorváltozattól és az adott ország előí-
rásaitól függően) a két funkció egyidejű-
leg nem kapcsolható be.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 56
