FIAT SCUDO 2015 Kezelési és karbantartási útmutató (in Hungarian)

67
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
75. ábra
F0P0066m
74. ábra
F0P0065m
76/a. ábra
F0P0067m
BELSŐ BERENDEZÉSEKKESZTYŰTARTÓ
74-75. ábra

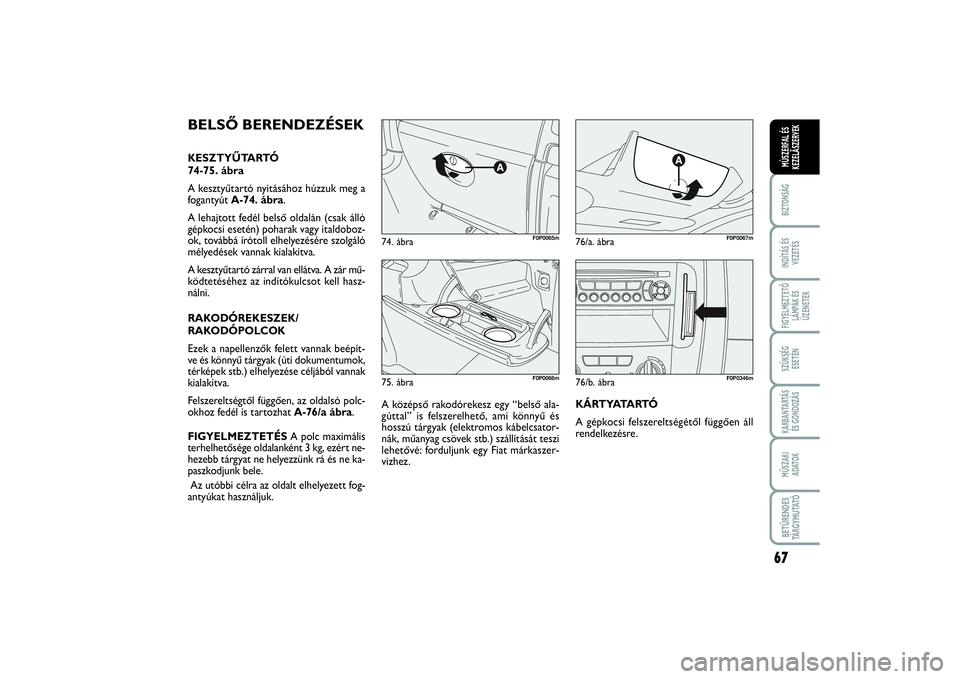

A kesztyűtartó nyitásához húzzuk meg a
fogantyút A-74. ábra.
A lehajtott fedél belső oldalán (csak álló
gépkocsi esetén) poharak vagy italdoboz-
ok, továbbá írótoll elhelyezésére szolgáló
mélyedések vannak kialakítva.
A kesztyűtartó zárral van ellátva. A zár mű-
ködtetéséhez az indítókulcsot kell hasz-
nálni.
RAKODÓREKESZEK/
RAKODÓPOLCOK
Ezek a napellenzők felett vannak beépít-
ve és könnyű tárgyak (úti dokumentumok,
térképek stb.) elhelyezése céljából vannak
kialakítva.
Felszereltségtől függően, az oldalsó polc-
okhoz fedél is tartozhat A-76/a ábra.
FIGYELMEZTETÉS A polc maximális
terhelhetősége oldalanként 3 kg, ezért ne-
hezebb tárgyat ne helyezzünk rá és ne ka-
paszkodjunk bele.
Az utóbbi célra az oldalt elhelyezett fog-
antyúkat használjuk.
76/b. ábra
F0P0346m
KÁRTYATARTÓ
A gépkocsi felszereltségétől függően áll
rendelkezésre. A középső rakodórekesz egy “belső ala-
gúttal” is felszerelhető, ami könnyű és
hosszú tárgyak (elektromos kábelcsator-
nák, műanyag csövek stb.) szállítását teszi
lehetővé: forduljunk egy Fiat márkaszer-
vizhez.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 67

68BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

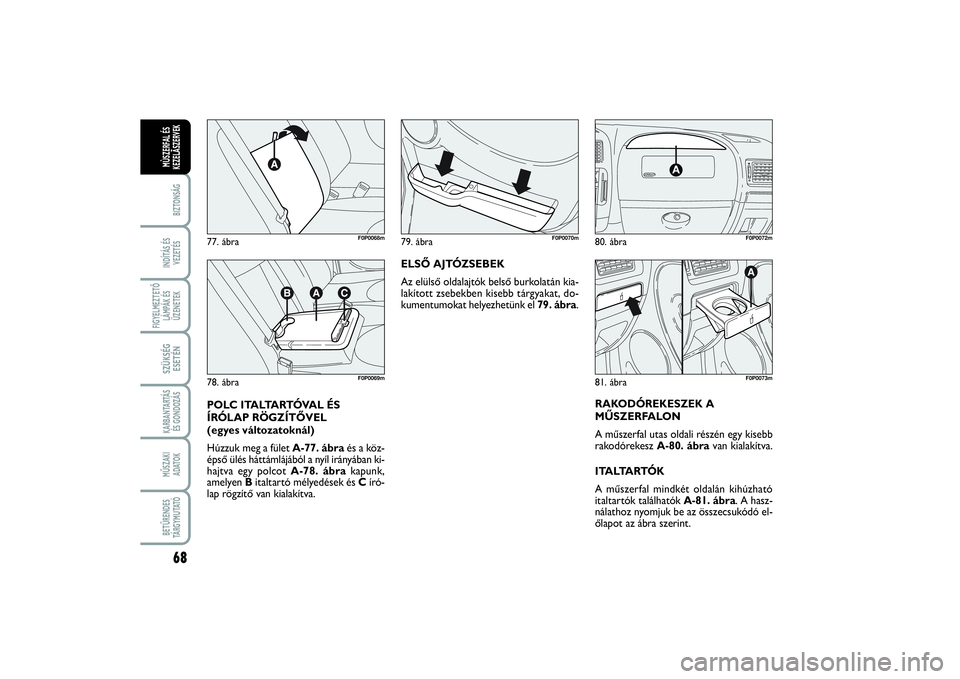

ELSŐ AJTÓZSEBEK
Az elülső oldalajtók belső burkolatán kia-
lakított zsebekben kisebb tárgyakat, do-
kumentumokat helyezhetünk el 79. ábra.
RAKODÓREKESZEK A
MŰSZERFALON
A műszerfal utas oldali részén egy kisebb
rakodórekesz A-80. ábravan kialakítva.
ITALTARTÓK
A műszerfal mindkét oldalán kihúzható
italtartók találhatók A-81. ábra. A hasz-
nálathoz nyomjuk be az összecsukódó el-
őlapot az ábra szerint.
77. ábra
F0P0068m
78. ábra
F0P0069m
80. ábra
F0P0072m
79. ábra
F0P0070m
POLC ITALTARTÓVAL ÉS
ÍRÓLAP RÖGZÍTŐVEL
(egyes változatoknál)
Húzzuk meg a fület A-77. ábraés a köz-
épső ülés háttámlájából a nyíl irányában ki-
hajtva egy polcot A-78. ábrakapunk,
amelyen Bitaltartó mélyedések és Círó-
lap rögzítő van kialakítva.
81. ábra
F0P0073m
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 68

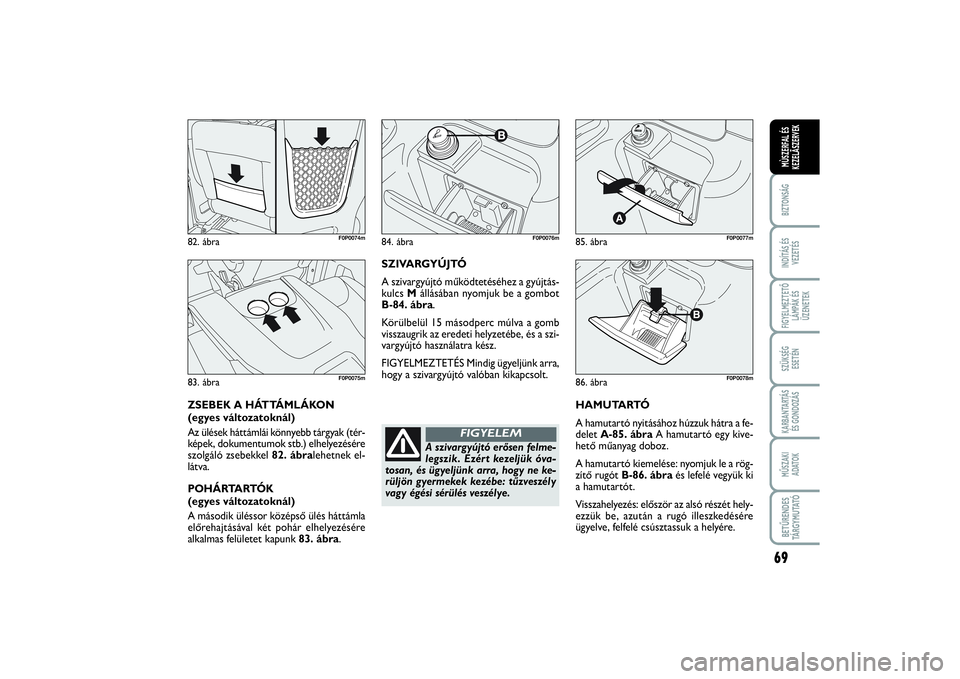

69
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
HAMUTARTÓ
A hamutartó nyitásához húzzuk hátra a fe-
delet A-85. ábraA hamutartó egy kive-
hető műanyag doboz.
A hamutartó kiemelése: nyomjuk le a rög-
zítő rugót B-86. ábraés lefelé vegyük ki
a hamutartót.
Visszahelyezés: először az alsó részét hely-
ezzük be, azután a rugó illeszkedésére
ügyelve, felfelé csúsztassuk a helyére.85. ábra
F0P0077m
86. ábra
F0P0078m
84. ábra
F0P0076m
A szivargyújtó erősen felme-
legszik. Ezért kezeljük óva-
tosan, és ügyeljünk arra, hogy ne ke-
rüljön gyermekek kezébe: tűzveszély
vagy égési sérülés veszélye.
FIGYELEM
SZIVARGYÚJTÓ
A szivargyújtó működtetéséhez a gyújtás-
kulcs Mállásában nyomjuk be a gombot
B-84. ábra.
Körülbelül 15 másodperc múlva a gomb
visszaugrik az eredeti helyzetébe, és a szi-
vargyújtó használatra kész.
FIGYELMEZTETÉS Mindig ügyeljünk arra,
hogy a szivargyújtó valóban kikapcsolt.
82. ábra
F0P0074m
83. ábra
F0P0075m
ZSEBEK A HÁTTÁMLÁKON
(egyes változatoknál)
Az ülések háttámlái könnyebb tárgyak (tér-
képek, dokumentumok stb.) elhelyezésére
szolgáló zsebekkel 82. ábralehetnek el-
látva.
POHÁRTARTÓK
(egyes változatoknál)
A második üléssor középső ülés háttámla
előrehajtásával két pohár elhelyezésére
alkalmas felületet kapunk 83. ábra.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 69

70BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
FIGYELMEZTETÉS A hamutartót ne hasz-
náljuk papírhulladék elhelyezésére: a pa-
pírhulladék a cigarettacsikktől meggyul-
ladhat.

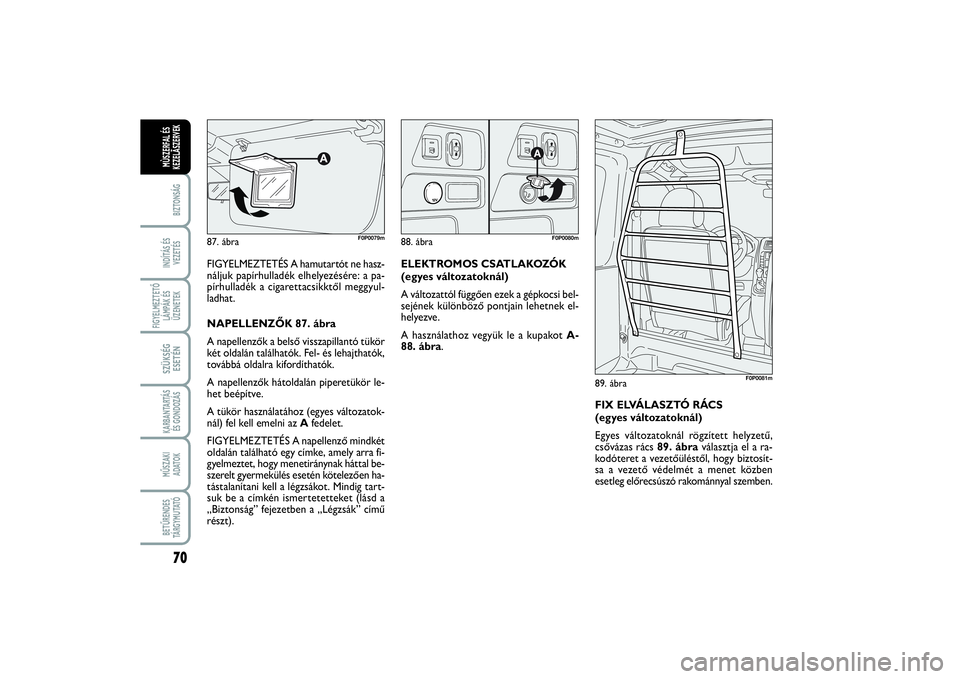

NAPELLENZŐK 87. ábra
A napellenzők a belső visszapillantó tükör
két oldalán találhatók. Fel- és lehajthatók,
továbbá oldalra kifordíthatók.
A napellenzők hátoldalán piperetükör le-
het beépítve.
A tükör használatához (egyes változatok-
nál) fel kell emelni az Afedelet.
FIGYELMEZTETÉS A napellenző mindkét
oldalán található egy címke, amely arra fi-
gyelmeztet, hogy menetiránynak háttal be-
szerelt gyermekülés esetén kötelezően ha-
tástalanítani kell a légzsákot. Mindig tart-
suk be a címkén ismertetetteket (lásd a
„Biztonság” fejezetben a „Légzsák” című
részt).87. ábra
F0P0079m
88. ábra
F0P0080m
89. ábra
F0P0081m
ELEKTROMOS CSATLAKOZÓK
(egyes változatoknál)
A változattól függően ezek a gépkocsi bel-
sejének különböző pontjain lehetnek el-
helyezve.
A használathoz vegyük le a kupakot A-
88. ábra.
FIX ELVÁLASZTÓ RÁCS
(egyes változatoknál)
Egyes változatoknál rögzített helyzetű,
csővázas rács 89. ábraválasztja el a ra-
kodóteret a vezetőüléstől, hogy biztosít-
sa a vezető védelmét a menet közben
esetleg előrecsúszó rakománnyal szemben.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 70

Az üzemanyaggal való feltöltés
közben ne nyissuk ki a bal ol-
dali tolóajtót , mivel az sérülést
okozhat az üzemanyagtöltő
nyílás nyitott fedelén.
71
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
AJTÓKAJTÓK KÉZI NYITÁSA/ZÁRÁSA
91. ábra
F0P0083m
90. ábra
F0P0082m
Mielőtt kinyitnánk egy aj-
tót , győződjünk meg arról,
hogy a művelet biztonságos körül-
mények között történik.
FIGYELEM
Elülső ajtók 90. ábra
Az indítókulcs kihúzott állapotában az aj-
tók kinyitásakor hangjelzés figyelmezteti a
vezetőt, ha a külső világítás lámpái égve
maradtak. A hangjelzés a lámpák kikap-
csolásakor, az ajtó becsukásakor vagy a
motor leállításakor megszakad.
A gyújtáskapcsolóban levő indítókulcs ese-
tén az egyik első ajtó nyitásakor hangjel-
zés és a műszercsoportban levő
9
fé-
nyjelzés kigyulladása figyelmezteti a veze-
tőt, hogy a két ajtó egyike nyitva van.
Az ajtózárak kireteszelése: a kulcs fém
szárát illesszük a zárhengerbe és fordítsuk
el az óramutató járásával ellentétesen.
Az ajtók zárása: a kulcs fém szárát illesszük
a zárhengerbe és fordítsuk el az óramu-
tató járásával megegyezően.Oldalsó tolóajtók
Az oldalsó tolóajtók rugós reteszelő szer-
kezettel vannak ellátva, amelyek a teljesen
kinyitott helyzetben rögzíti az ajtókat: a
rögzítéshez az ajtót egyszerűen toljuk hát-
ra a nyitott végállásig, a záráshoz pedig to-
ljuk határozottan előre.
Minden esetben ügyeljünk arra, hogy az aj-
tók teljesen kinyitott helyzetben megfel-
elően megakadjanak a reteszelő szerkeze-
teken.
Az ajtózárak kireteszelése: a kulcs fém
szárát illesszük a zárhengerbe és fordítsuk
el az óramutató járásával ellentétesen.
Az ajtók zárása: a kulcs fém szárát illesszük
a zárhengerbe és fordítsuk el az óramu-
tató járásával megegyezően.Az oldalsó tolóajtók ablakkal is el lehetnek
látva (egyes változatoknál).
Az ablakok az utastérből nyithatók. Az ab-
lak nyitásához nyomjuk össze a két billen-
tyűt A-91. ábraés tartsuk összenyomva
a kívánt nyitási helyzet eléréséig. Az ab-
lak nyitott helyzetében a billentyűk kat-
tanással visszaállnak a helyükre.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 71

72BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

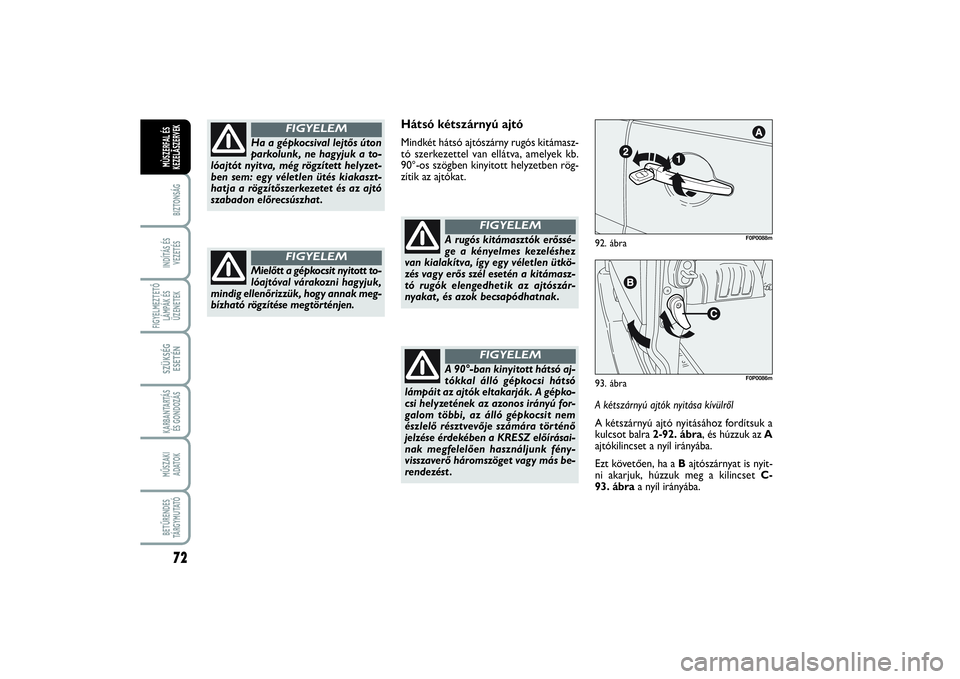

Hátsó kétszárnyú ajtóMindkét hátsó ajtószárny rugós kitámasz-
tó szerkezettel van ellátva, amelyek kb.
90°-os szögben kinyitott helyzetben rög-
zítik az ajtókat.
A rugós kitámasztók erőssé-
ge a kényelmes kezeléshez
van kialakítva, így egy véletlen ütkö-
zés vagy erős szél esetén a kitámasz-
tó rugók elengedhetik az ajtószár-
nyakat , és azok becsapódhatnak.
FIGYELEM
93. ábra
F0P0086m
92. ábra
F0P0088m
A kétszárnyú ajtók nyitása kívülről
A kétszárnyú ajtó nyitásához fordítsuk a
kulcsot balra 2-92. ábra, és húzzuk az A
ajtókilincset a nyíl irányába.
Ezt követően, ha a Bajtószárnyat is nyit-
ni akarjuk, húzzuk meg a kilincset C-
93. ábraa nyíl irányába. A 90°-ban kinyitott hátsó aj-
tókkal álló gépkocsi hátsó
lámpáit az ajtók eltakarják. A gépko-
csi helyzetének az azonos irányú for-
galom többi, az álló gépkocsit nem
észlelő résztvevője számára történő
jelzése érdekében a KRESZ előírásai-
nak megfelelően használjunk fény-
visszaverő háromszöget vagy más be-
rendezést .
FIGYELEM
Ha a gépkocsival lejtős úton
parkolunk, ne hagyjuk a to-
lóajtót nyitva, még rögzített helyzet-
ben sem: egy véletlen ütés kiakaszt-
hatja a rögzítőszerkezetet és az ajtó
szabadon előrecsúszhat .
FIGYELEM
Mielőtt a gépkocsit nyitott to-
lóajtóval várakozni hagyjuk,
mindig ellenőrizzük, hogy annak meg-
bízható rögzítése megtörténjen.
FIGYELEM
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 72

73
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
94. ábra
F0P0087m

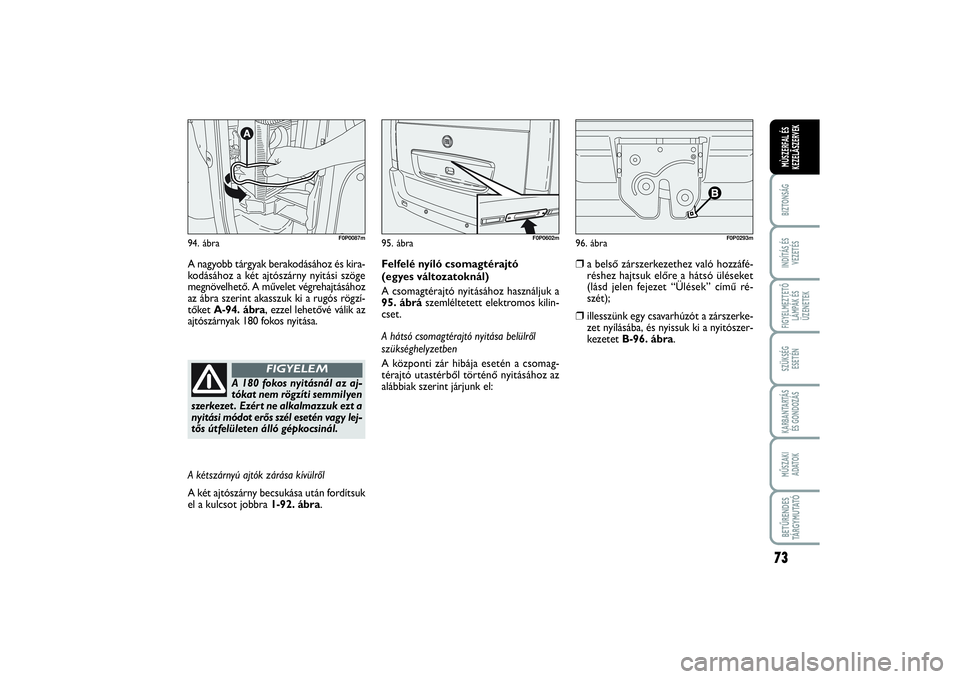

A nagyobb tárgyak berakodásához és kira-
kodásához a két ajtószárny nyitási szöge
megnövelhető. A művelet végrehajtásához
az ábra szerint akasszuk ki a rugós rögzí-
tőket A-94. ábra, ezzel lehetővé válik az
ajtószárnyak 180 fokos nyitása.
95. ábra
F0P0602m
96. ábra
F0P0293m
Felfelé nyíló csomagtérajtó
(egyes változatoknál)
A csomagtérajtó nyitásához használjuk a
95. ábrászemléltetett elektromos kilin-
cset.
A hátsó csomagtérajtó nyitása belülről
szükséghelyzetben
A központi zár hibája esetén a csomag-
térajtó utastérből történő nyitásához az
alábbiak szerint járjunk el:
❒
a belső zárszerkezethez való hozzáfé-
réshez hajtsuk előre a hátsó üléseket
(lásd jelen fejezet “Ülések” című ré-
szét);
❒
illesszünk egy csavarhúzót a zárszerke-
zet nyílásába, és nyissuk ki a nyitószer-
kezetet B-96. ábra.
A 180 fokos nyitásnál az aj-
tókat nem rögzíti semmilyen
szerkezet . Ezért ne alkalmazzuk ezt a
nyitási módot erős szél esetén vagy lej-
tős útfelületen álló gépkocsinál.
FIGYELEM
A kétszárnyú ajtók zárása kívülről
A két ajtószárny becsukása után fordítsuk
el a kulcsot jobbra 1-92. ábra.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 73

74BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
99. ábra
F0P00906m

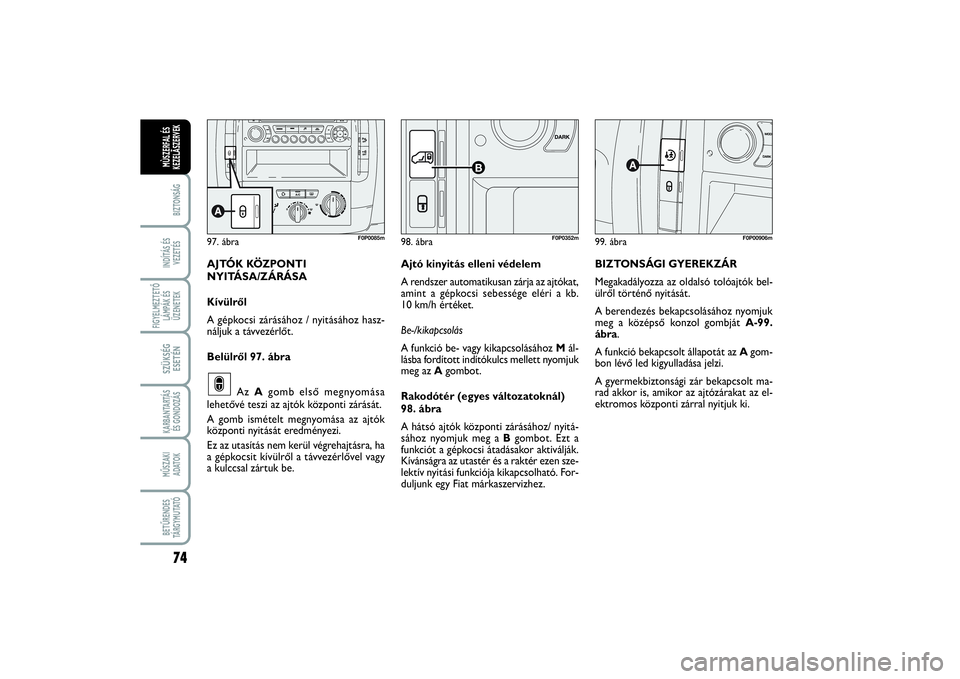

BIZTONSÁGI GYEREKZÁR
Megakadályozza az oldalsó tolóajtók bel-
ülről történő nyitását.
A berendezés bekapcsolásához nyomjuk
meg a középső konzol gombját A-99.
ábra.
A funkció bekapcsolt állapotát az Agom-
bon lévő led kigyulladása jelzi.
A gyermekbiztonsági zár bekapcsolt ma-
rad akkor is, amikor az ajtózárakat az el-
ektromos központi zárral nyitjuk ki.
97. ábra
F0P0085m
98. ábra
B
F0P0352m
AJTÓK KÖZPONTI
NYITÁSA/ZÁRÁSA
Kívülről
A gépkocsi zárásához / nyitásához hasz-
náljuk a távvezérlőt.
Belülről 97. ábra
Az Agomb első megnyomása
lehetővé teszi az ajtók központi zárását.
A gomb ismételt megnyomása az ajtók
központi nyitását eredményezi.
Ez az utasítás nem kerül végrehajtásra, ha
a gépkocsit kívülről a távvezérlővel vagy
a kulccsal zártuk be.∫
Ajtó kinyitás elleni védelem
A rendszer automatikusan zárja az ajtókat,
amint a gépkocsi sebessége eléri a kb.
10 km/h értéket.
Be-/kikapcsolás
A funkció be- vagy kikapcsolásához Mál-
lásba fordított indítókulcs mellett nyomjuk
meg az Agombot.
Rakodótér (egyes változatoknál)
98. ábra
A hátsó ajtók központi zárásához/ nyitá-
sához nyomjuk meg a Bgombot. Ezt a
funkciót a gépkocsi átadásakor aktiválják.
Kívánságra az utastér és a raktér ezen sze-
lektív nyitási funkciója kikapcsolható. For-
duljunk egy Fiat márkaszervizhez.
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 74

75
BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK
Mindig kapcsoljuk be ezt a
berendezést , amikor gyer-
mekeket szállítunk a gépkocsiban.
FIGYELEM
A mindkét hátsó ajtón törté-
nő bekapcsolás után mindig
győződjünk meg a berendezés műkö-
déséről úgy, hogy a belső kilinccsel
megpróbáljuk nyitni az ajtót .
FIGYELEM
ELHÚZHATÓ
CSOMAGTÉR BORÍTÓ

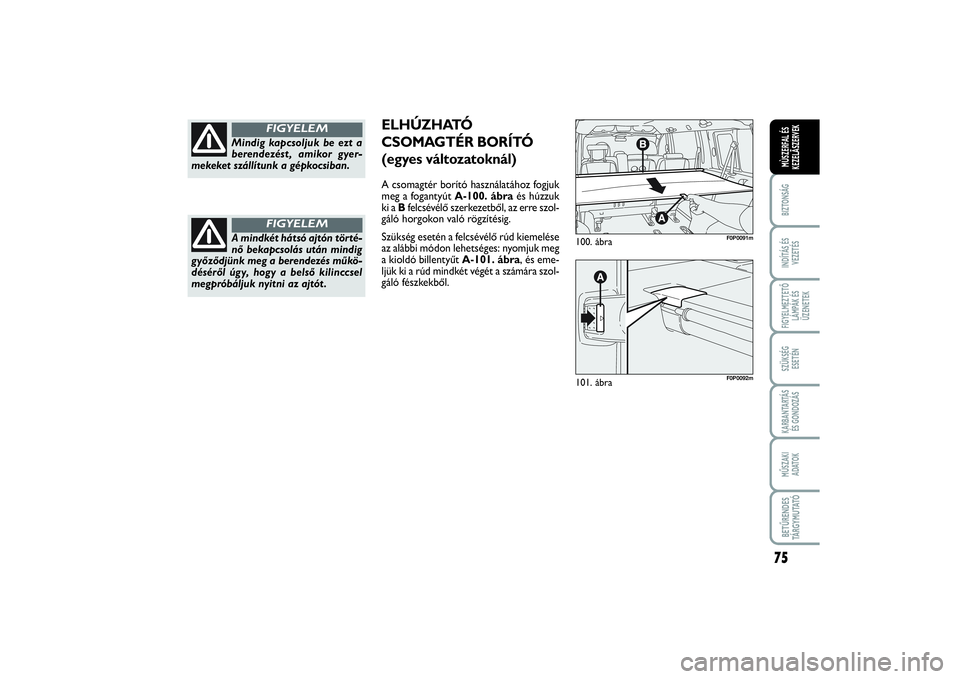

(egyes változatoknál)A csomagtér borító használatához fogjuk
meg a fogantyút A-100. ábraés húzzuk
ki a Bfelcsévélő szerkezetből, az erre szol-
gáló horgokon való rögzítésig.
Szükség esetén a felcsévélő rúd kiemelése
az alábbi módon lehetséges: nyomjuk meg
a kioldó billentyűt A-101. ábra, és eme-
ljük ki a rúd mindkét végét a számára szol-
gáló fészkekből.
100. ábra
F0P0091m
101. ábra
F0P0092m
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:39 Pagina 75

76BIZTONSÁGINDÍTÁS ÉS
VEZETÉSFIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEKSZÜKSÉG
ESETÉNKARBANTARTÁS
ÉS GONDOZÁSMŰSZAKI
ADATOKBETŰRENDES
TÁ R G Y M U TAT ÓMÙSZERFAL ÉS
KEZELÃSZERVEK

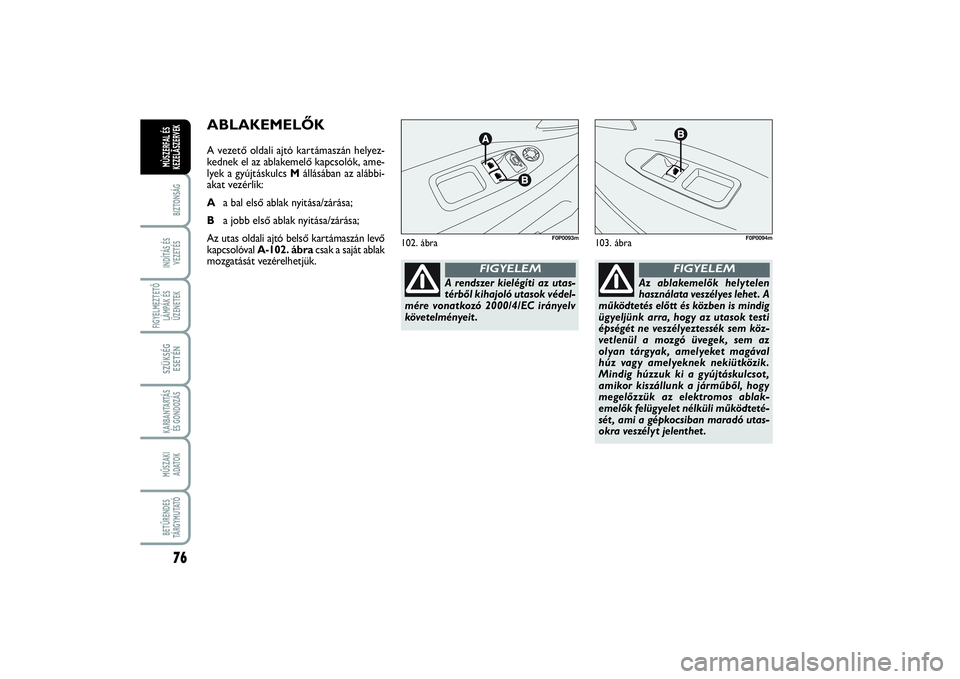

ABLAKEMELŐKA vezető oldali ajtó kartámaszán helyez-
kednek el az ablakemelő kapcsolók, ame-
lyek a gyújtáskulcs Mállásában az alábbi-
akat vezérlik:
Aa bal első ablak nyitása/zárása;
Ba jobb első ablak nyitása/zárása;
Az utas oldali ajtó belső kartámaszán levő
kapcsolóval A-102. ábracsak a saját ablak
mozgatását vezérelhetjük.
102. ábra
F0P0093m
103. ábra
F0P0094m
Az ablakemelők helytelen
használata veszélyes lehet . A
működtetés előtt és közben is mindig
ügyeljünk arra, hogy az utasok testi
épségét ne veszélyeztessék sem köz-
vetlenül a mozgó üvegek, sem az
olyan tárgyak, amelyeket magával
húz vagy amelyeknek nekiütközik.
Mindig húzzuk ki a gyújtáskulcsot ,
amikor kiszállunk a járműből, hogy
megelőzzük az elektromos ablak-
emelők felügyelet nélküli működteté-
sét ,
ami a gépkocsiban maradó utas-
okra veszélyt jelenthet .
FIGYELEM
A rendszer kielégíti az utas-
térből kihajoló utasok védel-
mére vonatkozó 2000/4/EC irányelv
követelményeit .
FIGYELEM
020-082 SCUDO LUM H:018-080 ScudoG9 HU 12-12-2013 16:40 Pagina 76
