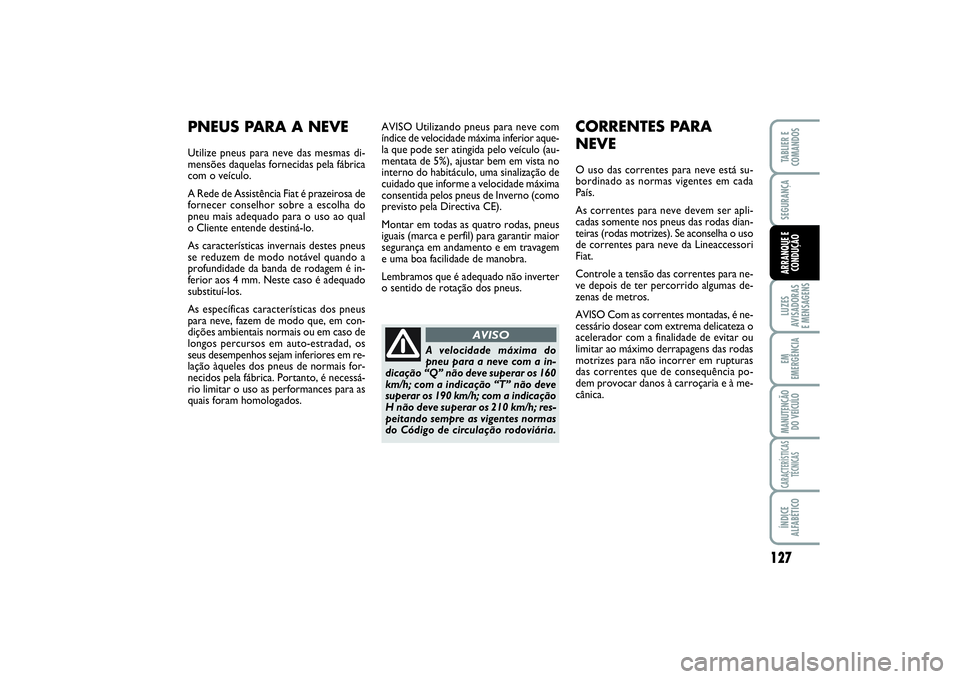

FIAT SCUDO 2015 Manual de Uso e Manutenção (in Portuguese)

127
LUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃO
AVISO Utilizando pneus para neve com
índice de velocidade máxima inferior aque-
la que pode ser atingida pelo veículo (au-
mentata de 5%), ajustar bem em vista no
interno do habitáculo, uma sinalização de
cuidado que informe a velocidade máxima
consentida pelos pneus de Inverno (como
previsto pela Directiva CE).
Montar em todas as quatro rodas, pneus
iguais (marca e perfil) para garantir maior
segurança em andamento e em travagem
e uma boa facilidade de manobra.
Lembramos que é adequado não inverter
o sentido de rotação dos pneus.
CORRENTES PARA
NEVEO uso das correntes para neve está su-
bordinado as normas vigentes em cada
País.
As correntes para neve devem ser apli-
cadas somente nos pneus das rodas dian-
teiras (rodas motrizes). Se aconselha o uso
de correntes para neve da Lineaccessori
Fiat.
Controle a tensão das correntes para ne-
ve depois de ter percorrido algumas de-
zenas de metros.
AVISO Com as correntes montadas, é ne-
cessário dosear com extrema delicateza o
acelerador com a finalidade de evitar ou
limitar ao máximo derrapagens das rodas
motrizes para não incorrer em rupturas
das correntes que de consequência po-
dem provocar danos à carroçaria e à me-
cânica.
PNEUS PARA A NEVEUtilize pneus para neve das mesmas di-
mensões daquelas fornecidas pela fábrica
com o veículo.
A Rede de Assistência Fiat é prazeirosa de
fornecer conselhor sobre a escolha do
pneu mais adequado para o uso ao qual
o Cliente entende destiná-lo.
As características invernais destes pneus
se reduzem de modo notável quando a
profundidade da banda de rodagem é in-
ferior aos 4 mm. Neste caso é adequado
substituí-los.
As específicas características dos pneus
para neve, fazem de modo que, em con-
dições ambientais normais ou em caso de
longos percursos em auto-estradad, os
seus desempenhos sejam inferiores em re-
lação àqueles dos pneus de normais for-
necidos pela fábrica. Portanto, é necessá-
rio limitar o uso as performances para as
quais foram homologados.
A velocidade máxima do
pneu para a neve com a in-
dicação “Q” não deve superar os 160
km/h; com a indicação “T” não deve
superar os 190 km/h; com a indicação
H não deve superar os 210 km/h; res-
peitando sempre as vigentes normas
do Código de circulação rodoviária.
AVISO
119-128 SCUDO LUM P 20/11/13 13.16 Pagina 127

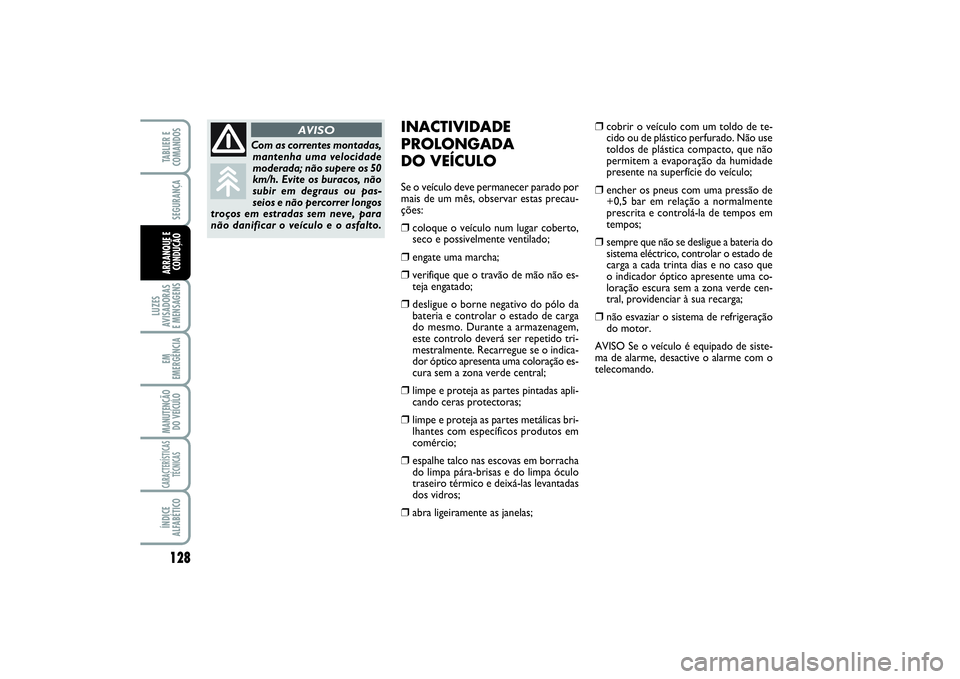

128LUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃO
INACTIVIDADE
PROLONGADA
DO VEÍCULOSe o veículo deve permanecer parado por
mais de um mês, observar estas precau-
ções:❒
coloque o veículo num lugar coberto,
seco e possivelmente ventilado;
❒
engate uma marcha;
❒
verifique que o travão de mão não es-
teja engatado;
❒
desligue o borne negativo do pólo da
bateria e controlar o estado de carga
do mesmo. Durante a armazenagem,
este controlo deverá ser repetido tri-
mestralmente. Recarregue se o indica-
dor óptico apresenta uma coloração es-
cura sem a zona verde central;
❒
limpe e proteja as partes pintadas apli-
cando ceras protectoras;
❒
limpe e proteja as partes metálicas bri-
lhantes com específicos produtos em
comércio;
❒
espalhe talco nas escovas em borracha
do limpa pára-brisas e do limpa óculo
traseiro térmico e deixá-las levantadas
dos vidros;
❒
abra ligeiramente as janelas;
❒
cobrir o veículo com um toldo de te-
cido ou de plástico perfurado. Não use
toldos de plástica compacto, que não
permitem a evaporação da humidade
presente na superfície do veículo;
❒
encher os pneus com uma pressão de
+0,5 bar em relação a normalmente
prescrita e controlá-la de tempos em
tempos;
❒
sempre que não se desligue a bateria do
sistema eléctrico, controlar o estado de
carga a cada trinta dias e no caso que
o indicador óptico apresente uma co-
loração escura sem a zona verde cen-
tral, providenciar à sua recarga;
❒
não esvaziar o sistema de refrigeração
do motor.
AVISO Se o veículo é equipado de siste-
ma de alarme, desactive o alarme com o
telecomando.
Com as correntes montadas,
mantenha uma velocidade
moderada; não supere os 50
km/h. Evite os buracos, não
subir em degraus ou pas-
seios e não percorrer longos
troços em estradas sem neve, para
não danificar o veículo e o asfalto.
AVISO
119-128 SCUDO LUM P 20/11/13 13.16 Pagina 128

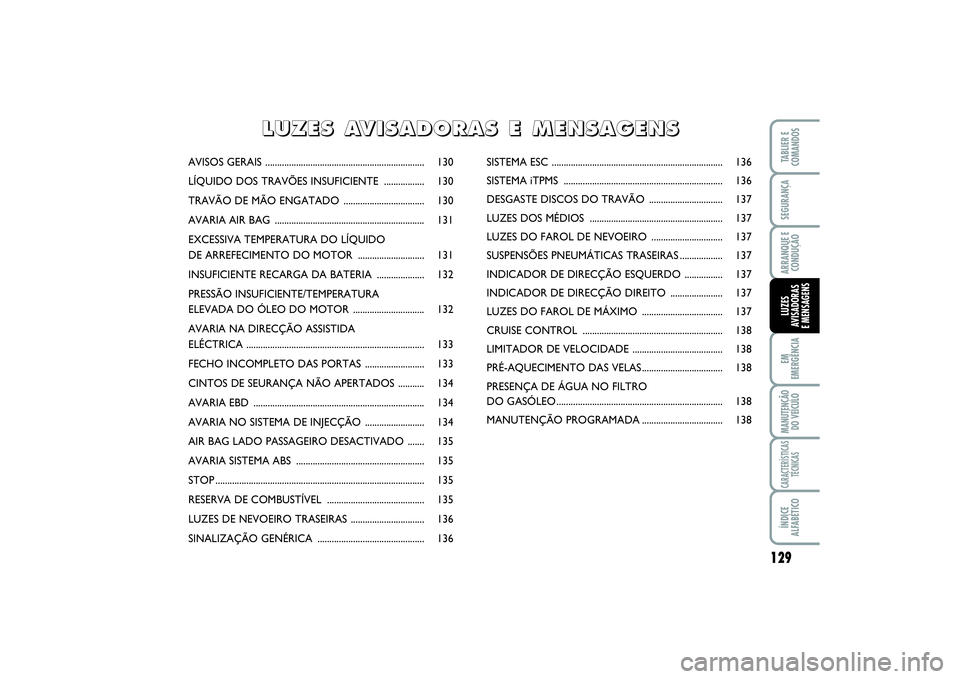

129
EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS
AVISOS GERAIS ................................................................... 130
LÍQUIDO DOS TRAVÕES INSUFICIENTE ................. 130
TRAVÃO DE MÃO ENGATADO .................................. 130
AVARIA AIR BAG ............................................................... 131
EXCESSIVA TEMPERATURA DO LÍQUIDO
DE ARREFECIMENTO DO MOTOR ............................ 131
INSUFICIENTE RECARGA DA BATERIA .................... 132
PRESSÃO INSUFICIENTE/TEMPERATURA
ELEVADA DO ÓLEO DO MOTOR .............................. 132
AVARIA NA DIRECÇÃO ASSISTIDA
ELÉCTRICA ........................................................................... 133
FECHO INCOMPLETO DAS PORTAS ......................... 133
CINTOS DE SEURANÇA NÃO APERTADOS ........... 134
AVARIA EBD ........................................................................ 134
AVARIA NO SISTEMA DE INJECÇÃO ......................... 134
AIR BAG LADO PASSAGEIRO DESACTIVADO ....... 135
AVARIA SISTEMA ABS ...................................................... 135
STOP ........................................................................................ 135
RESERVA DE COMBUSTÍVEL ......................................... 135
LUZES DE NEVOEIRO TRASEIRAS ............................... 136
SINALIZAÇÃO GENÉRICA ............................................. 136SISTEMA ESC ........................................................................ 136
SISTEMA iTPMS ................................................................... 136
DESGASTE DISCOS DO TRAVÃO ............................... 137
LUZES DOS MÉDIOS ........................................................ 137
LUZES DO FAROL DE NEVOEIRO .............................. 137
SUSPENSÕES PNEUMÁTICAS TRASEIRAS .................. 137
INDICADOR DE DIRECÇÃO ESQUERDO ................ 137
INDICADOR DE DIRECÇÃO DIREITO ...................... 137
LUZES DO FAROL DE MÁXIMO .................................. 137
CRUISE CONTROL ........................................................... 138
LIMITADOR DE VELOCIDADE ...................................... 138
PRÉ-AQUECIMENTO DAS VELAS .................................. 138
PRESENÇA DE ÁGUA NO FILTRO
DO GASÓLEO ...................................................................... 138
MANUTENÇÃO PROGRAMADA .................................. 138
L L
U U
Z Z
E E
S S

A A
V V
I I
S S
A A
D D
O O
R R
A A
S S

E E

M M
E E
N N
S S
A A
G G
E E
N N
S S
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 129

130EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS

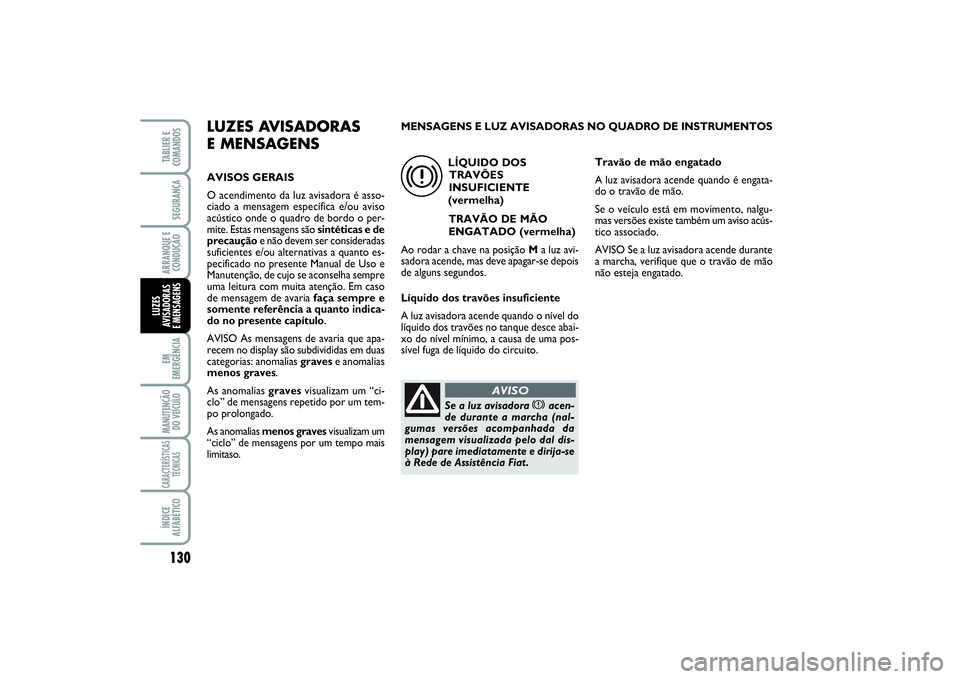

LUZES AVISADORAS
E MENSAGENSAVISOS GERAIS
O acendimento da luz avisadora é asso-
ciado a mensagem específica e/ou aviso
acústico onde o quadro de bordo o per-
mite. Estas mensagens são sintéticas e de
precauçãoe não devem ser consideradas
suficientes e/ou alternativas a quanto es-
pecificado no presente Manual de Uso e
Manutenção, de cujo se aconselha sempre
uma leitura com muita atenção. Em caso
de mensagem de avaria faça sempre e
somente referência a quanto indica-
do no presente capítulo.
AVISO As mensagens de avaria que apa-
recem no display são subdivididas em duas
categorias: anomalias gravese anomalias
menos graves.
As anomalias gravesvisualizam um “ci-
clo” de mensagens repetido por um tem-
po prolongado.As anomalias menos gravesvisualizam um
“ciclo” de mensagens por um tempo mais
limitaso.
LÍQUIDO DOS
TRAVÕES
INSUFICIENTE
(vermelha)
TRAVÃO DE MÃO
ENGATADO (vermelha)
Ao rodar a chave na posição Ma luz avi-
sadora acende, mas deve apagar-se depois
de alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende quando o nível do
líquido dos travões no tanque desce abai-
xo do nível mínimo, a causa de uma pos-
sível fuga de líquido do circuito.
x
Se a luz avisadora
x
acen-
de durante a marcha (nal-
gumas versões acompanhada da
mensagem visualizada pelo dal dis-
play) pare imediatamente e dirija-se
à Rede de Assistência Fiat.
AVISO
Travão de mão engatado
A luz avisadora acende quando é engata-
do o travão de mão.
Se o veículo está em movimento, nalgu-
mas versões existe também um aviso acús-
tico associado.
AVISO Se a luz avisadora acende durante
a marcha, verifique que o travão de mão
não esteja engatado. MENSAGENS E LUZ AVISADORAS NO QUADRO DE INSTRUMENTOS
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 130

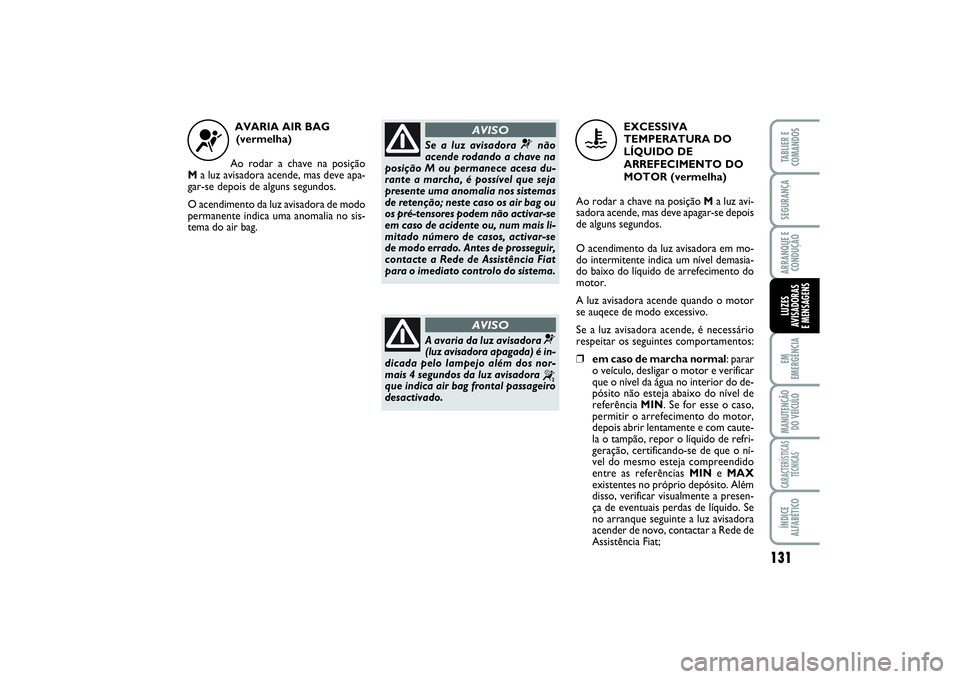

131
EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS
AVARIA AIR BAG
(vermelha)
Ao rodar a chave na posição
Ma luz avisadora acende, mas deve apa-
gar-se depois de alguns segundos.
O acendimento da luz avisadora de modo
permanente indica uma anomalia no sis-
tema do air bag.
¬
Se a luz avisadora
¬
não
acende rodando a chave na
posição M ou permanece acesa du-
rante a marcha, é possível que seja
presente uma anomalia nos sistemas
de retenção; neste caso os air bag ou
os pré-tensores podem não activar-se
em caso de acidente ou, num mais li-
mitado número de casos, activar-se
de modo errado. Antes de prosseguir,
contacte a Rede de Assistência Fiat
para o imediato controlo do sistema.
AVISO
A avaria da luz avisadora
¬
(luz avisadora apagada) é in-
dicada pelo lampejo além dos nor-
mais 4 segundos da luz avisadora
“
que indica air bag frontal passageiro
desactivado.
AVISO
EXCESSIVA
TEMPERATURA DO
LÍQUIDO DE
ARREFECIMENTO DO
MOTOR (vermelha)
Ao rodar a chave na posição Ma luz avi-
sadora acende, mas deve apagar-se depois
de alguns segundos.
O acendimento da luz avisadora em mo-
do intermitente indica um nível demasia-
do baixo do líquido de arrefecimento do
motor.
A luz avisadora acende quando o motor
se auqece de modo excessivo.
Se a luz avisadora acende, é necessário
respeitar os seguintes comportamentos:
❒em caso de marcha normal: parar
o veículo, desligar o motor e verificar
que o nível da água no interior do de-
pósito não esteja abaixo do nível de
referência MIN. Se for esse o caso,
permitir o arrefecimento do motor,
depois abrir lentamente e com caute-
la o tampão, repor o líquido de refri-
geração, certificando-se de que o ní-
vel do mesmo esteja compreendido
entre as referências MINe MAX
existentes no próprio depósito. Além
disso, verificar visualmente a presen-
ça de eventuais perdas de líquido. Se
no arranque seguinte a luz avisadora
acender de novo, contactar a Rede de
Assistência Fiat;
u
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 131

PRESSÃO INSUFICIEN-
TE/TEMPERATURA
ELEVADA DO ÓLEO
DO MOTOR (vermelha)
Ao rodar a chave na posição Ma luz
avisadora acende, mas deve apagar-se
quando o motor ligar.
v
Se a luz avisadora
v
acende durante a marcha,
pare imediatamente o motor e dirija-
se à Rede de Assistência Fiat.
AVISO

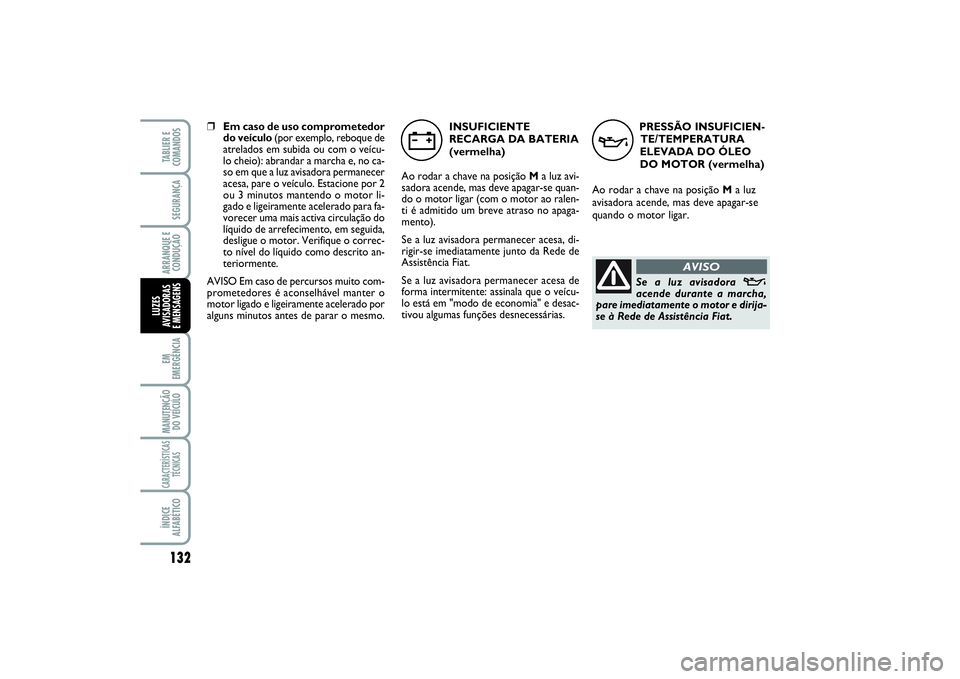

132EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS
❒Em caso de uso comprometedor
do veículo(por exemplo, reboque de
atrelados em subida ou com o veícu-
lo cheio): abrandar a marcha e, no ca-
so em que a luz avisadora permanecer
acesa, pare o veículo. Estacione por 2
ou 3 minutos mantendo o motor li-
gado e ligeiramente acelerado para fa-
vorecer uma mais activa circulação do
líquido de arrefecimento, em seguida,
desligue o motor. Verifique o correc-
to nível do líquido como descrito an-
teriormente.
AVISO Em caso de percursos muito com-
prometedores é aconselhável manter o
motor ligado e ligeiramente acelerado por
alguns minutos antes de parar o mesmo.INSUFICIENTE
RECARGA DA BATERIA
(vermelha)
Ao rodar a chave na posição Ma luz avi-
sadora acende, mas deve apagar-se quan-
do o motor ligar (com o motor ao ralen-
ti é admitido um breve atraso no apaga-
mento).
Se a luz avisadora permanecer acesa, di-
rigir-se imediatamente junto da Rede de
Assistência Fiat.
Se a luz avisadora permanecer acesa de
forma intermitente: assinala que o veícu-
lo está em "modo de economia" e desac-
tivou algumas funções desnecessárias.
w
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 132

133
EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS
AVARIA NA DIRECÇÃO
ASSISTIDA ELÉCTRICA
(amarelo âmbar)
Ao rodar a chave na posição Ma luz avi-
sadora acende mas deve apagar-se
depois de alguns segundos.
Se a luz avisadora permanece acesa, não
se tem o efeito da direcção assistida
eléctrica e o esforço no volante aumen-
ta de modo sensível mesmo mantendo a
possibilidade de virar o veículo: dirija-se
à Rede de Assistência Fiat.
Se a luz avisadora
v
lam-
peja, dirija-se o quanto an-
tes à Rede de Assistência Fiat que
providenciará a realizar a substitui-
ção do óleo do motor e ao apaga-
mento da relativa luz avisadora no
quadro de instrumentos.
AVISO
»
FECHO INCOMPLETO
DAS PORTAS
(vermelha)
A luz avisadora acende-se, em algumas
versões, quando uma ou mais portas não
estão bem fechadas.
Se a luz avisadora se acender, verificar o
fecho da porta da cabina, das portas tra-
seiras, laterais e do capot do motor.
Com as portas abertas e o veículo em
movimento, é emitido um sinal acústico.
9
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 133

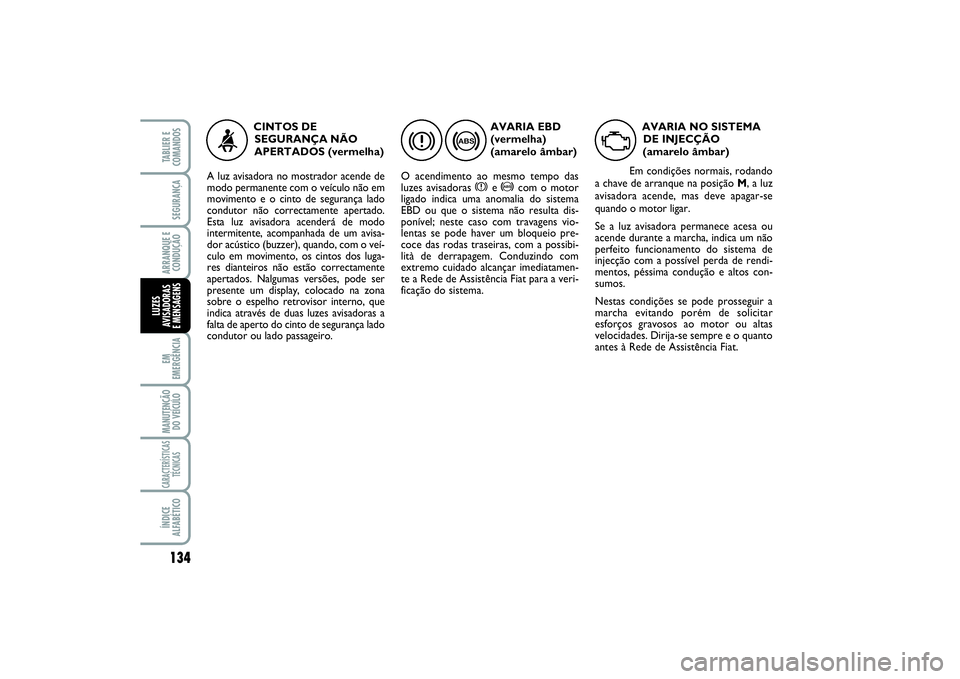

134EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS
AVARIA EBD
(vermelha)
(amarelo âmbar)
O acendimento ao mesmo tempo das
luzes avisadoras
x
e >
com o motor
ligado indica uma anomalia do sistema
EBD ou que o sistema não resulta dis-
ponível; neste caso com travagens vio-
lentas se pode haver um bloqueio pre-
coce das rodas traseiras, com a possibi-
lità de derrapagem. Conduzindo com
extremo cuidado alcançar imediatamen-
te a Rede de Assistência Fiat para a veri-
ficação do sistema.
x
>
CINTOS DE
SEGURANÇA NÃO
APERTADOS (vermelha)
A luz avisadora no mostrador acende de
modo permanente com o veículo não em
movimento e o cinto de segurança lado
condutor não correctamente apertado.
Esta luz avisadora acenderá de modo
intermitente, acompanhada de um avisa-
dor acústico (buzzer), quando, com o veí-
culo em movimento, os cintos dos luga-
res dianteiros não estão correctamente
apertados. Nalgumas versões, pode ser
presente um display, colocado na zona
sobre o espelho retrovisor interno, que
indica através de duas luzes avisadoras a
falta de aperto do cinto de segurança lado
condutor ou lado passageiro.
<
AVARIA NO SISTEMA
DE INJECÇÃO
(amarelo âmbar)
Em condições normais, rodando
a chave de arranque na posição M, a luz
avisadora acende, mas deve apagar-se
quando o motor ligar.
Se a luz avisadora permanece acesa ou
acende durante a marcha, indica um não
perfeito funcionamento do sistema de
injecção com a possível perda de rendi-
mentos, péssima condução e altos con-
sumos.
Nestas condições se pode prosseguir a
marcha evitando porém de solicitar
esforços gravosos ao motor ou altas
velocidades. Dirija-se sempre e o quanto
antes à Rede de Assistência Fiat.
U
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 134

STOP
(vermelho)
Acende ao mesmo tempo
com qualquer uma das outras luzes avi-
sadoras de perigo.

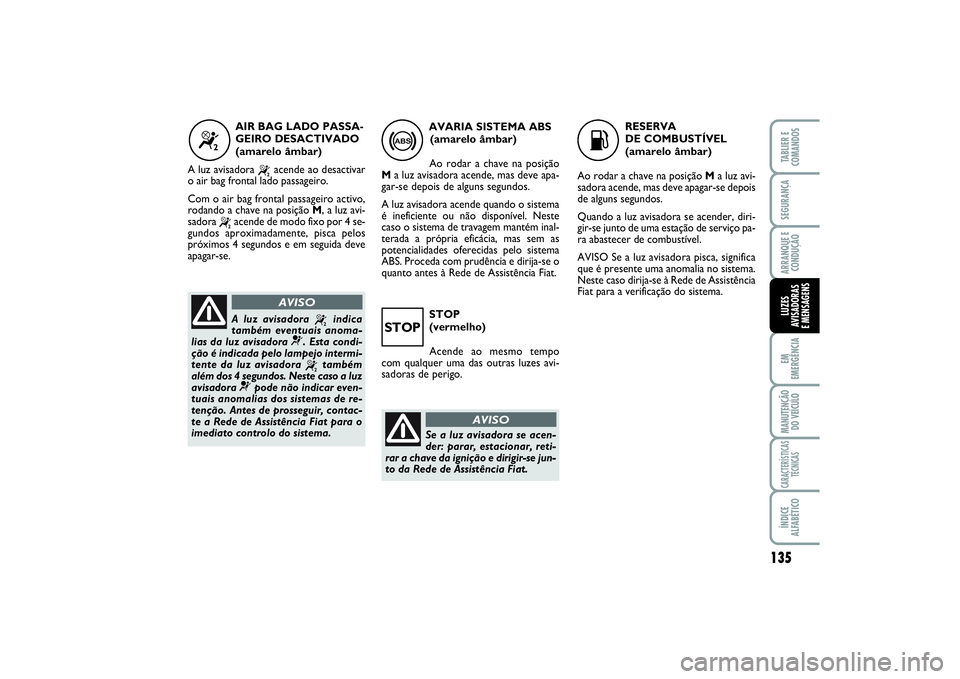

135
EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS
AVARIA SISTEMA ABS
(amarelo âmbar)
Ao rodar a chave na posição
Ma luz avisadora acende, mas deve apa-
gar-se depois de alguns segundos.
A luz avisadora acende quando o sistema
é ineficiente ou não disponível. Neste
caso o sistema de travagem mantém inal-
terada a própria eficácia, mas sem as
potencialidades oferecidas pelo sistema
ABS. Proceda com prudência e dirija-se o
quanto antes à Rede de Assistência Fiat.
>
“
AIR BAG LADO PASSA-
GEIRO DESACTIVADO
(amarelo âmbar)
A luz avisadora
“
acende ao desactivar
o air bag frontal lado passageiro.
Com o air bag frontal passageiro activo,
rodando a chave na posição M, a luz avi-
sadora
“
acende de modo fixo por 4 se-
gundos aproximadamente, pisca pelos
próximos 4 segundos e em seguida deve
apagar-se.
A luz avisadora
“
indica
também eventuais anoma-
lias da luz avisadora
¬
. Esta condi-
ção é indicada pelo lampejo intermi-
tente da luz avisadora “
também
além dos 4 segundos. Neste caso a luz
avisadora
¬
pode não indicar even-
tuais anomalias dos sistemas de re-
tenção. Antes de prosseguir, contac-
te a Rede de Assistência Fiat para o
imediato controlo do sistema.
AVISO
STOP
Se a luz avisadora se acen-
der: parar, estacionar, reti-
rar a chave da ignição e dirigir-se jun-
to da Rede de Assistência Fiat.
AVISO
K
RESERVA
DE COMBUSTÍVEL
(amarelo âmbar)
Ao rodar a chave na posição Ma luz avi-
sadora acende, mas deve apagar-se depois
de alguns segundos.
Quando a luz avisadora se acender, diri-
gir-se junto de uma estação de serviço pa-
ra abastecer de combustível.
AVISO Se a luz avisadora pisca, significa
que é presente uma anomalia no sistema.
Neste caso dirija-se à Rede de Assistência
Fiat para a verificação do sistema.
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 135

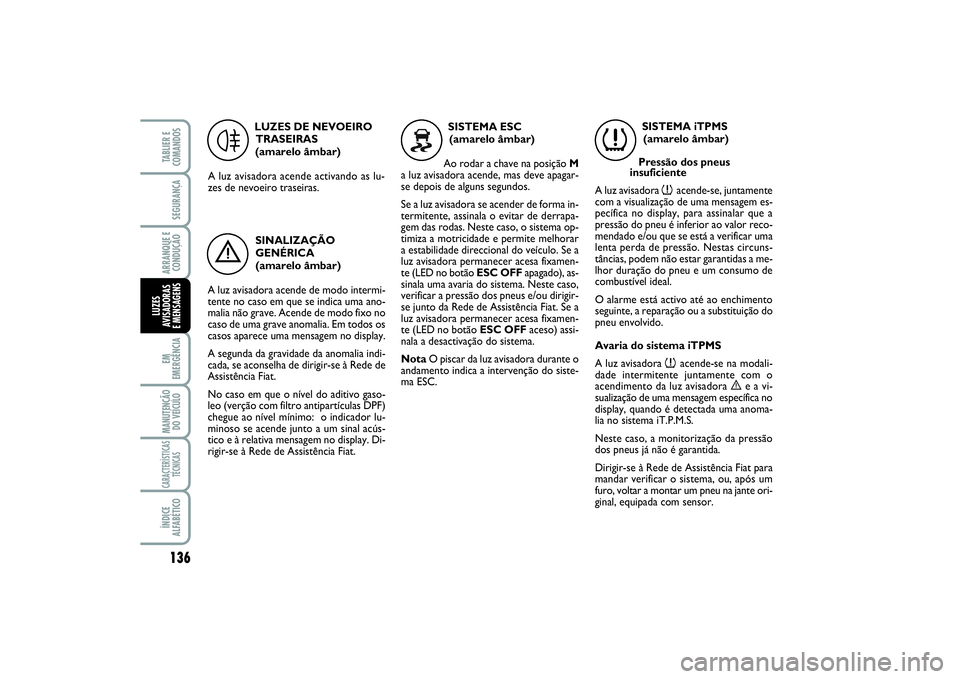

136EM
EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICOTABLIER E
COMANDOSSEGURANÇAARRANQUE E
CONDUÇÃOLUZES
AVISADORAS
E MENSAGENS
LUZES DE NEVOEIRO
TRASEIRAS
(amarelo âmbar)
A luz avisadora acende activando as lu-
zes de nevoeiro traseiras.
4
SINALIZAÇÃO
GENÉRICA
(amarelo âmbar)
A luz avisadora acende de modo intermi-
tente no caso em que se indica uma ano-
malia não grave. Acende de modo fixo no
caso de uma grave anomalia. Em todos os
casos aparece uma mensagem no display.
A segunda da gravidade da anomalia indi-
cada, se aconselha de dirigir-se à Rede de
Assistência Fiat.
No caso em que o nível do aditivo gaso-
leo (verção com filtro antipartículas DPF)
chegue ao nível mínimo: o indicador lu-
minoso se acende junto a um sinal acús-
tico e à relativa mensagem no display. Di-
rigir-se à Rede de Assistência Fiat.
è
SISTEMA ESC
(amarelo âmbar)
Ao rodar a chave na posição M
a luz avisadora acende, mas deve apagar-
se depois de alguns segundos.
Se a luz avisadora se acender de forma in-
termitente, assinala o evitar de derrapa-
gem das rodas. Neste caso, o sistema op-
timiza a motricidade e permite melhorar
a estabilidade direccional do veículo. Se a
luz avisadora permanecer acesa fixamen-
te (LED no botão ESC OFFapagado), as-
sinala uma avaria do sistema. Neste caso,
verificar a pressão dos pneus e/ou dirigir-
se junto da Rede de Assistência Fiat. Se a
luz avisadora permanecer acesa fixamen-
te (LED no botão ESC OFFaceso) assi-
nala a desactivação do sistema.
NotaO piscar da luz avisadora durante o
andamento indica a intervenção do siste-
ma ESC.
SISTEMA iTPMS
(amarelo âmbar)
Pressão dos pneus
insuficiente
A luz avisadora
n
acende-se, juntamente
com a visualização de uma mensagem es-
pecífica no display, para assinalar que a
pressão do pneu é inferior ao valor reco-
mendado e/ou que se está a verificar uma
lenta perda de pressão. Nestas circuns-
tâncias, podem não estar garantidas a me-
lhor duração do pneu e um consumo de
combustível ideal.
O alarme está activo até ao enchimento
seguinte, a reparação ou a substituição do
pneu envolvido.
Avaria do sistema iTPMS
A luz avisadora n
acende-se na modali-
dade intermitente juntamente com o
acendimento da luz avisadora
è
e a vi-
sualização de uma mensagem específica no
display, quando é detectada uma anoma-
lia no sistema iT.P.M.S.
Neste caso, a monitorização da pressão
dos pneus já não é garantida.
Dirigir-se à Rede de Assistência Fiat para
mandar verificar o sistema, ou, após um
furo, voltar a montar um pneu na jante ori-
ginal, equipada com sensor.
n
129-138 SCUDO LUM P 27/03/14 11:50 Pagina 136
