FIAT SCUDO 2016 Manual de Empleo y Cuidado (in Spanish)

67
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
fig. 75
F0P0066m
fig. 74
F0P0065m
fig. 76/a
F0P0067m
fig. 76/b
F0P0346m

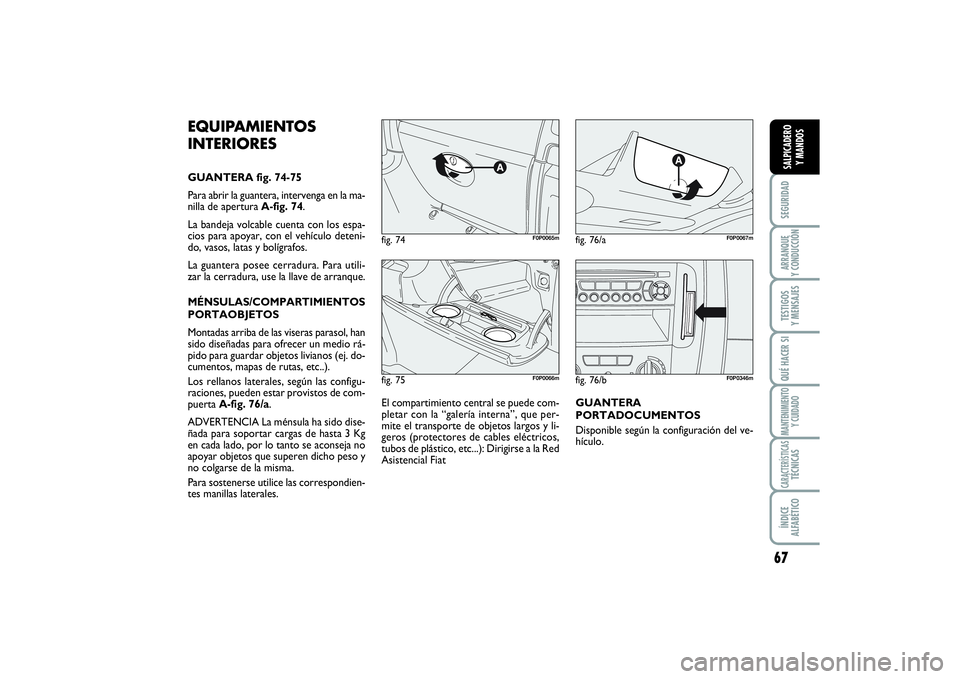

EQUIPAMIENTOS
INTERIORESGUANTERA fig. 74-75
Para abrir la guantera, intervenga en la ma-
nilla de apertura A-fig. 74.
La bandeja volcable cuenta con los espa-
cios para apoyar, con el vehículo deteni-
do, vasos, latas y bolígrafos.
La guantera posee cerradura. Para utili-
zar la cerradura, use la llave de arranque.
MÉNSULAS/COMPARTIMIENTOS
PORTAOBJETOS
Montadas arriba de las viseras parasol, han
sido diseñadas para ofrecer un medio rá-
pido para guardar objetos livianos (ej. do-
cumentos, mapas de rutas, etc..).
Los rellanos laterales, según las configu-
raciones, pueden estar provistos de com-
puerta A-fig. 76/a.
ADVERTENCIA La ménsula ha sido dise-
ñada para soportar cargas de hasta 3 Kg
en cada lado, por lo tanto se aconseja no
apoyar objetos que superen dicho peso y
no colgarse de la misma.
Para sostenerse utilice las correspondien-
tes manillas laterales.El compartimiento central se puede com-
pletar con la “galería interna”, que per-
mite el transporte de objetos largos y li-
geros (protectores de cables eléctricos,
tubos de plástico, etc...): Dirigirse a la Red
Asistencial FiatGUANTERA
PORTADOCUMENTOS
Disponible según la configuración del ve-
hículo.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 67

68SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

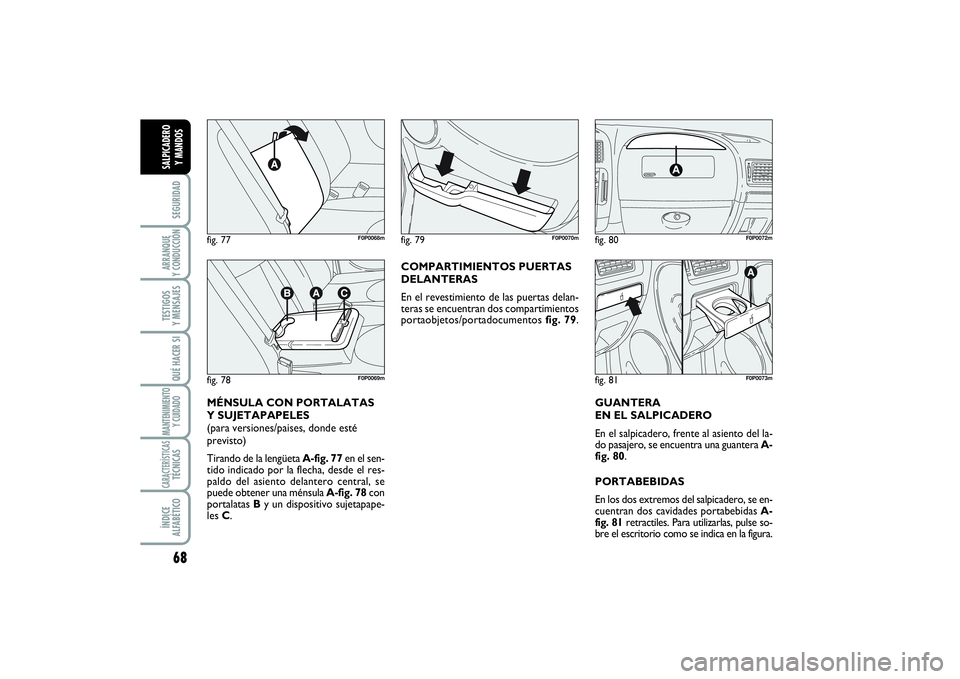

MÉNSULA CON PORTALATAS
Y SUJETAPAPELES
(para versiones/paises, donde esté
previsto)
Tirando de la lengüeta A-fig. 77en el sen-
tido indicado por la flecha, desde el res-
paldo del asiento delantero central, se
puede obtener una ménsula A-fig. 78con
portalatas By un dispositivo sujetapape-
les C.fig. 77
F0P0068m
fig. 78
F0P0069m
fig. 80
F0P0072m
fig. 79
F0P0070m
fig. 81
F0P0073m
COMPARTIMIENTOS PUERTAS
DELANTERAS
En el revestimiento de las puertas delan-
teras se encuentran dos compartimientos
portaobjetos/portadocumentos fig. 79.
GUANTERA
EN EL SALPICADERO
En el salpicadero, frente al asiento del la-
do pasajero, se encuentra una guantera A-
fig. 80.
PORTABEBIDAS
En los dos extremos del salpicadero, se en-
cuentran dos cavidades portabebidas A-
fig. 81retractiles. Para utilizarlas, pulse so-
bre el escritorio como se indica en la figura.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 68

69
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

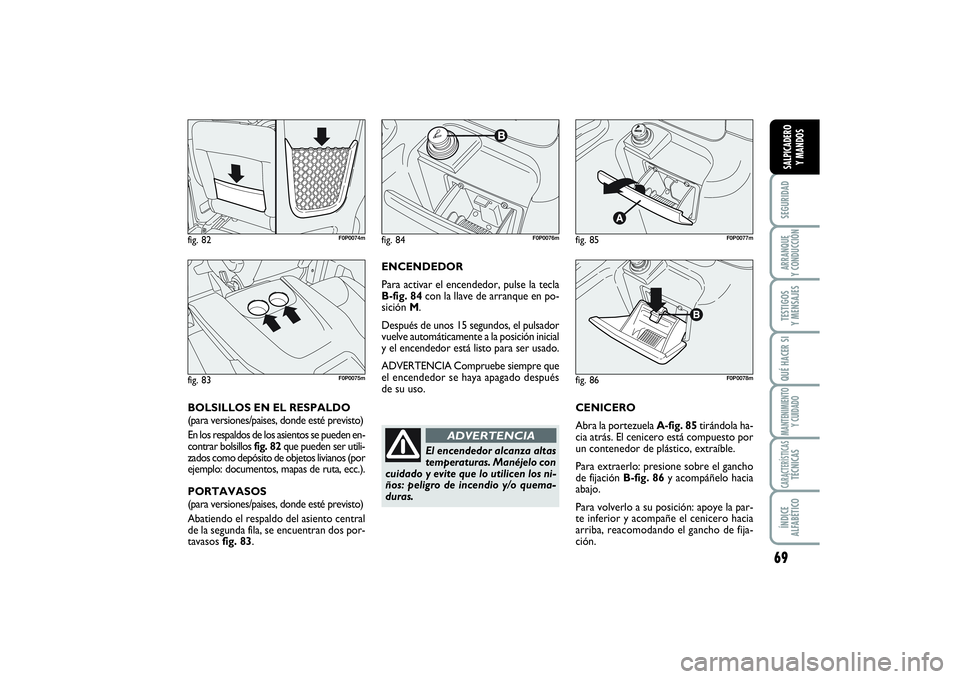

ENCENDEDOR
Para activar el encendedor, pulse la tecla
B-fig. 84con la llave de arranque en po-
sición M.
Después de unos 15 segundos, el pulsador
vuelve automáticamente a la posición inicial
y el encendedor está listo para ser usado.
ADVERTENCIA Compruebe siempre que
el encendedor se haya apagado después
de su uso.
BOLSILLOS EN EL RESPALDO
(para versiones/paises, donde esté previsto)
En los respaldos de los asientos se pueden en-
contrar bolsillos fig. 82que pueden ser utili-
zados como depósito de objetos livianos (por
ejemplo: documentos, mapas de ruta, ecc.).
PORTAVASOS
(para versiones/paises, donde esté previsto)
Abatiendo el respaldo del asiento central
de la segunda fila, se encuentran dos por-
tavasos fig. 83.CENICERO
Abra la portezuela A-fig. 85tirándola ha-
cia atrás. El cenicero está compuesto por
un contenedor de plástico, extraíble.
Para extraerlo: presione sobre el gancho
de fijación B-fig. 86y acompáñelo hacia
abajo.
Para volverlo a su posición: apoye la par-
te inferior y acompañe el cenicero hacia
arriba, reacomodando el gancho de fija-
ción.
fig. 85
F0P0077m
fig. 86
F0P0078m
fig. 84
F0P0076m
fig. 82
F0P0074m
fig. 83
F0P0075m
El encendedor alcanza altas
temperaturas. Manéjelo con
cuidado y evite que lo utilicen los ni-
ños: peligro de incendio y/o quema-
duras.
ADVERTENCIA
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 69

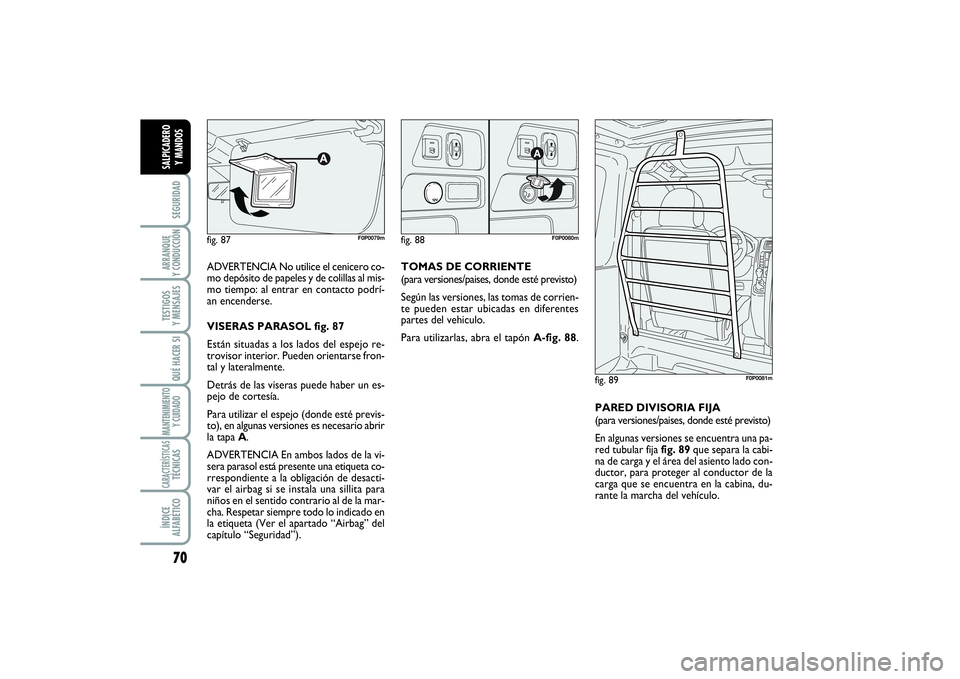

70SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
ADVERTENCIA No utilice el cenicero co-
mo depósito de papeles y de colillas al mis-
mo tiempo: al entrar en contacto podrí-
an encenderse.
VISERAS PARASOL fig. 87
Están situadas a los lados del espejo re-
trovisor interior. Pueden orientarse fron-
tal y lateralmente.
Detrás de las viseras puede haber un es-
pejo de cortesía.
Para utilizar el espejo (donde esté previs-
to), en algunas versiones es necesario abrir
la tapa A.
ADVERTENCIA En ambos lados de la vi-
sera parasol está presente una etiqueta co-
rrespondiente a la obligación de desacti-
var el airbag si se instala una sillita para
niños en el sentido contrario al de la mar-
cha. Respetar siempre todo lo indicado en
la etiqueta (Ver el apartado “Airbag” del
capítulo “Seguridad”).fig. 87
F0P0079m
fig. 88
F0P0080m
fig. 89
F0P0081m
TOMAS DE CORRIENTE
(para versiones/paises, donde esté previsto)
Según las versiones, las tomas de corrien-
te pueden estar ubicadas en diferentes
partes del vehiculo.
Para utilizarlas, abra el tapón A-fig. 88.
PARED DIVISORIA FIJA
(para versiones/paises, donde esté previsto)
En algunas versiones se encuentra una pa-
red tubular fija fig. 89que separa la cabi-
na de carga y el área del asiento lado con-
ductor, para proteger al conductor de la
carga que se encuentra en la cabina, du-
rante la marcha del vehículo.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 70

71
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

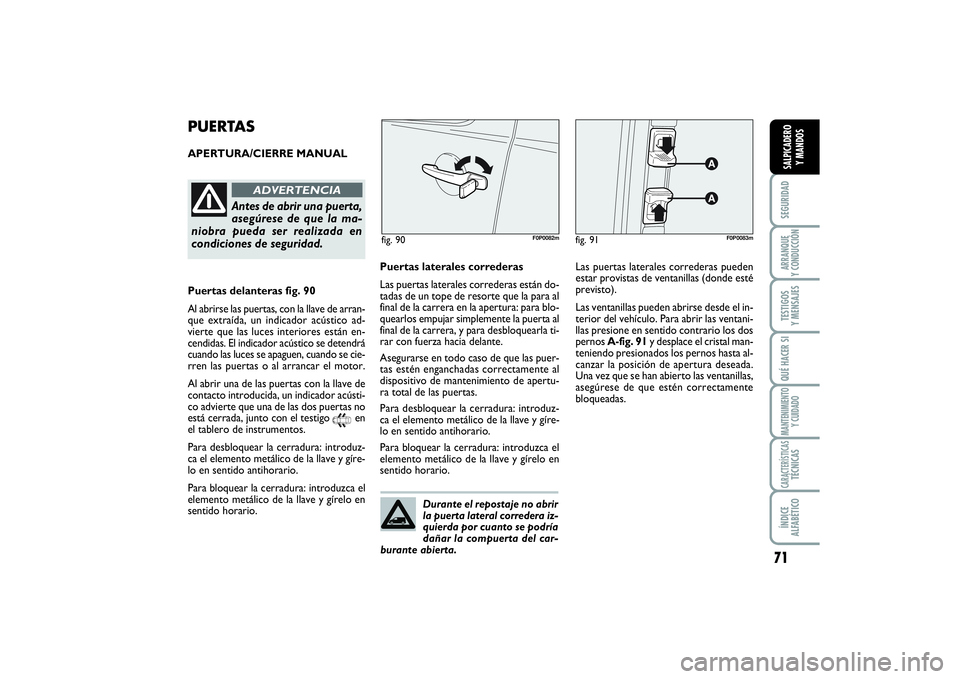

PUERTASAPERTURA/CIERRE MANUAL
fig. 91
F0P0083m
fig. 90
F0P0082m
Antes de abrir una puerta,
asegúrese de que la ma-
niobra pueda ser realizada en
condiciones de seguridad.
ADVERTENCIA
Puertas delanteras fig. 90
Al abrirse las puertas, con la llave de arran-
que extraída, un indicador acústico ad-
vierte que las luces interiores están en-
cendidas. El indicador acústico se detendrá
cuando las luces se apaguen, cuando se cie-
rren las puertas o al arrancar el motor.
Al abrir una de las puertas con la llave de
contacto introducida, un indicador acústi-
co advierte que una de las dos puertas no
está cerrada, junto con el testigo
9
en
el tablero de instrumentos.
Para desbloquear la cerradura: introduz-
ca el elemento metálico de la llave y gíre-
lo en sentido antihorario.
Para bloquear la cerradura: introduzca el
elemento metálico de la llave y gírelo en
sentido horario.Puertas laterales correderas
Las puertas laterales correderas están do-
tadas de un tope de resorte que la para al
final de la carrera en la apertura: para blo-
quearlos empujar simplemente la puerta al
final de la carrera, y para desbloquearla ti-
rar con fuerza hacia delante.
Asegurarse en todo caso de que las puer-
tas estén enganchadas correctamente al
dispositivo de mantenimiento de apertu-
ra total de las puertas.
Para desbloquear la cerradura: introduz-
ca el elemento metálico de la llave y gíre-
lo en sentido antihorario.
Para bloquear la cerradura: introduzca el
elemento metálico de la llave y gírelo en
sentido horario.Las puertas laterales correderas pueden
estar provistas de ventanillas (donde esté
previsto).
Las ventanillas pueden abrirse desde el in-
terior del vehículo. Para abrir las ventani-
llas presione en sentido contrario los dos
pernos A-fig. 91y desplace el cristal man-
teniendo presionados los pernos hasta al-
canzar la posición de apertura deseada.
Una vez que se han abierto las ventanillas,
asegúrese de que estén correctamente
bloqueadas.
Durante el repostaje no abrir
la puerta lateral corredera iz-
quierda por cuanto se podría
dañar la compuerta del car-
burante abierta.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 71

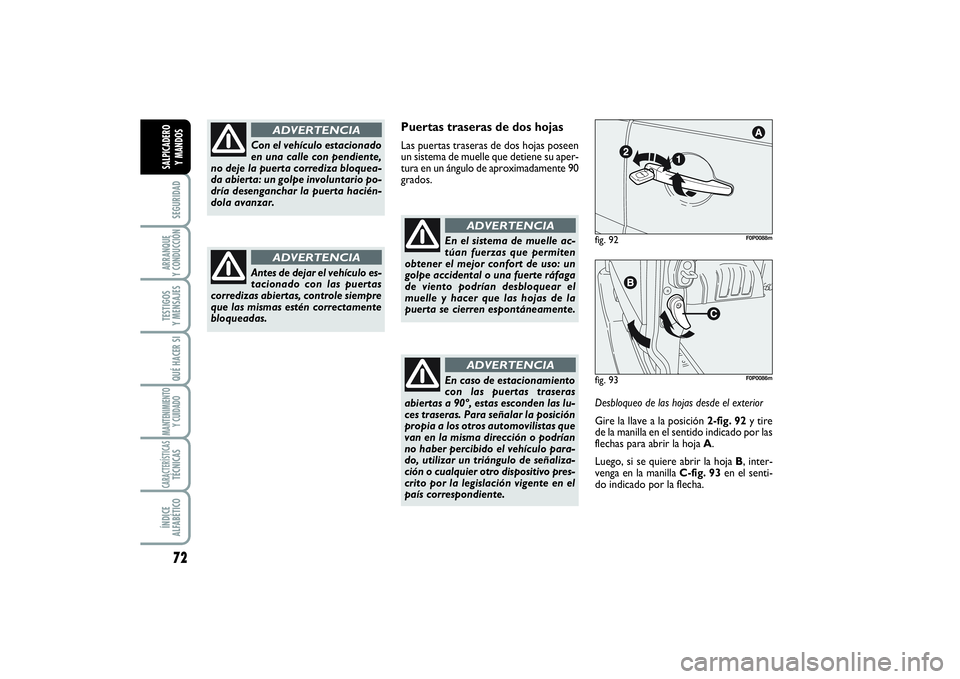

72SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
Puertas traseras de dos hojasLas puertas traseras de dos hojas poseen
un sistema de muelle que detiene su aper-
tura en un ángulo de aproximadamente 90
grados.
En el sistema de muelle ac-
túan fuerzas que permiten
obtener el mejor confort de uso: un
golpe accidental o una fuerte ráfaga
de viento podrían desbloquear el
muelle y hacer que las hojas de la
puerta se cierren espontáneamente.
ADVERTENCIA
Desbloqueo de las hojas desde el exterior
Gire la llave a la posición 2-fig. 92 y tire
de la manilla en el sentido indicado por las
flechas para abrir la hoja A.
Luego, si se quiere abrir la hoja B, inter-
venga en la manilla C-fig. 93en el senti-
do indicado por la flecha.
Con el vehículo estacionado
en una calle con pendiente,
no deje la puerta corrediza bloquea-
da abierta: un golpe involuntario po-
dría desenganchar la puerta hacién-
dola avanzar.
ADVERTENCIA
Antes de dejar el vehículo es-
tacionado con las puertas
corredizas abiertas, controle siempre
que las mismas estén correctamente
bloqueadas.
ADVERTENCIA
En caso de estacionamiento
con las puertas traseras
abiertas a 90º, estas esconden las lu-
ces traseras. Para señalar la posición
propia a los otros automovilistas que
van en la misma dirección o podrían
no haber percibido el vehículo para-
do, utilizar un triángulo de señaliza-
ción o cualquier otro dispositivo pres-
crito por la legislación vigente en el
país correspondiente.
ADVERTENCIA
fig. 93
F0P0086m
fig. 92
F0P0088m
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 72

73
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

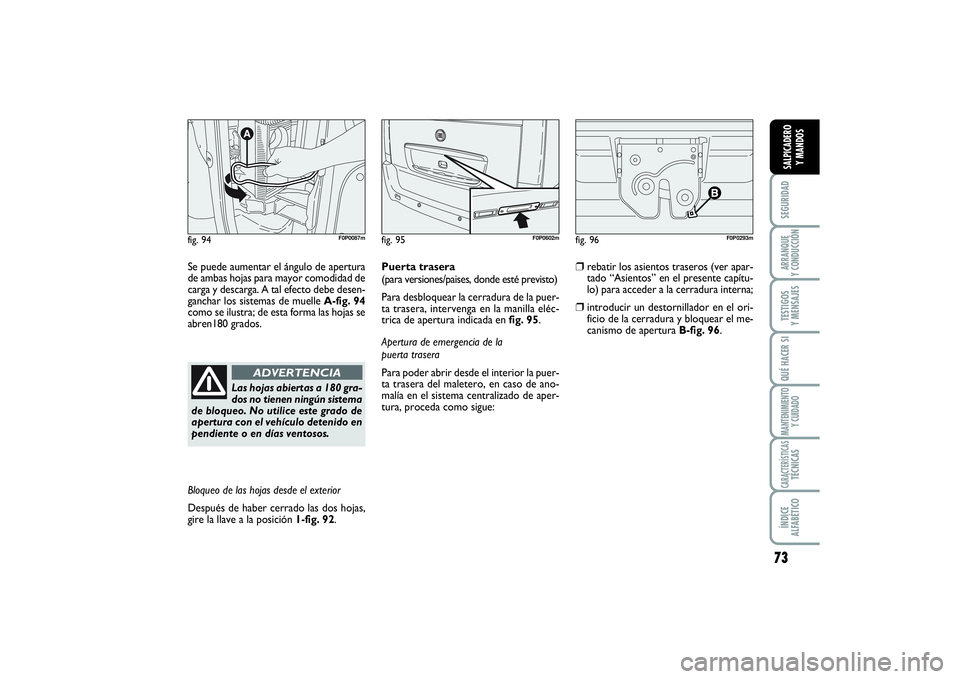

Se puede aumentar el ángulo de apertura
de ambas hojas para mayor comodidad de
carga y descarga. A tal efecto debe desen-
ganchar los sistemas de muelle A-fig. 94
como se ilustra; de esta forma las hojas se
abren180 grados.Puerta trasera
(para versiones/paises, donde esté previsto)
Para desbloquear la cerradura de la puer-
ta trasera, intervenga en la manilla eléc-
trica de apertura indicada en fig. 95.
Apertura de emergencia de la
puerta trasera
Para poder abrir desde el interior la puer-
ta trasera del maletero, en caso de ano-
malía en el sistema centralizado de aper-
tura, proceda como sigue:
❒
rebatir los asientos traseros (ver apar-
tado “Asientos” en el presente capítu-
lo) para acceder a la cerradura interna;
❒
introducir un destornillador en el ori-
ficio de la cerradura y bloquear el me-
canismo de apertura B-fig. 96.
Las hojas abiertas a 180 gra-
dos no tienen ningún sistema
de bloqueo. No utilice este grado de
apertura con el vehículo detenido en
pendiente o en días ventosos.
ADVERTENCIA
Bloqueo de las hojas desde el exterior
Después de haber cerrado las dos hojas,
gire la llave a la posición 1-fig. 92.fig. 94
F0P0087m
fig. 95
F0P0602m
fig. 96
F0P0293m
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 73

74SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
fig. 99
F0P00906m
fig. 97
F0P0085m
fig. 98
B
F0P0352m

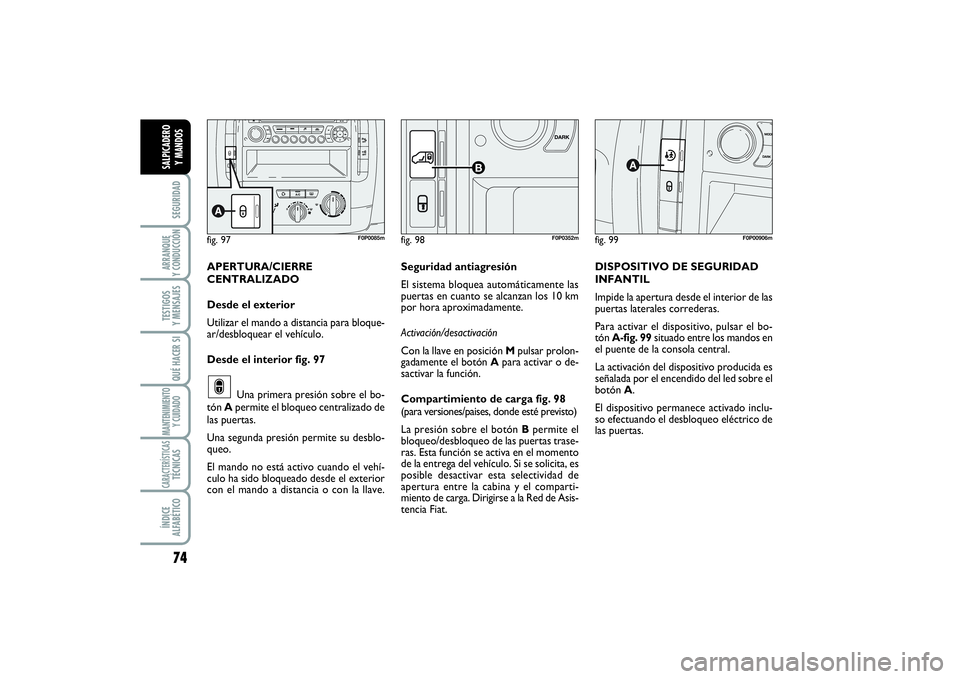

APERTURA/CIERRE
CENTRALIZADO
Desde el exterior
Utilizar el mando a distancia para bloque-
ar/desbloquear el vehículo.
Desde el interior fig. 97
Una primera presión sobre el bo-
tón Apermite el bloqueo centralizado de
las puertas.
Una segunda presión permite su desblo-
queo.
El mando no está activo cuando el vehí-
culo ha sido bloqueado desde el exterior
con el mando a distancia o con la llave.∫
Seguridad antiagresión
El sistema bloquea automáticamente las
puertas en cuanto se alcanzan los 10 km
por hora aproximadamente.
Activación/desactivación
Con la llave en posición Mpulsar prolon-
gadamente el botón Apara activar o de-
sactivar la función.
Compartimiento de carga fig. 98
(para versiones/paises, donde esté previsto)
La presión sobre el botón Bpermite el
bloqueo/desbloqueo de las puertas trase-
ras. Esta función se activa en el momento
de la entrega del vehículo. Si se solicita, es
posible desactivar esta selectividad de
apertura entre la cabina y el comparti-
miento de carga. Dirigirse a la Red de Asis-
tencia Fiat.DISPOSITIVO DE SEGURIDAD
INFANTIL
Impide la apertura desde el interior de las
puertas laterales correderas.
Para activar el dispositivo, pulsar el bo-
tón A-fig. 99situado entre los mandos en
el puente de la consola central.
La activación del dispositivo producida es
señalada por el encendido del led sobre el
botón A.
El dispositivo permanece activado inclu-
so efectuando el desbloqueo eléctrico de
las puertas.
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 74

75
SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS
fig. 100
F0P0091m
fig. 101
F0P0092m

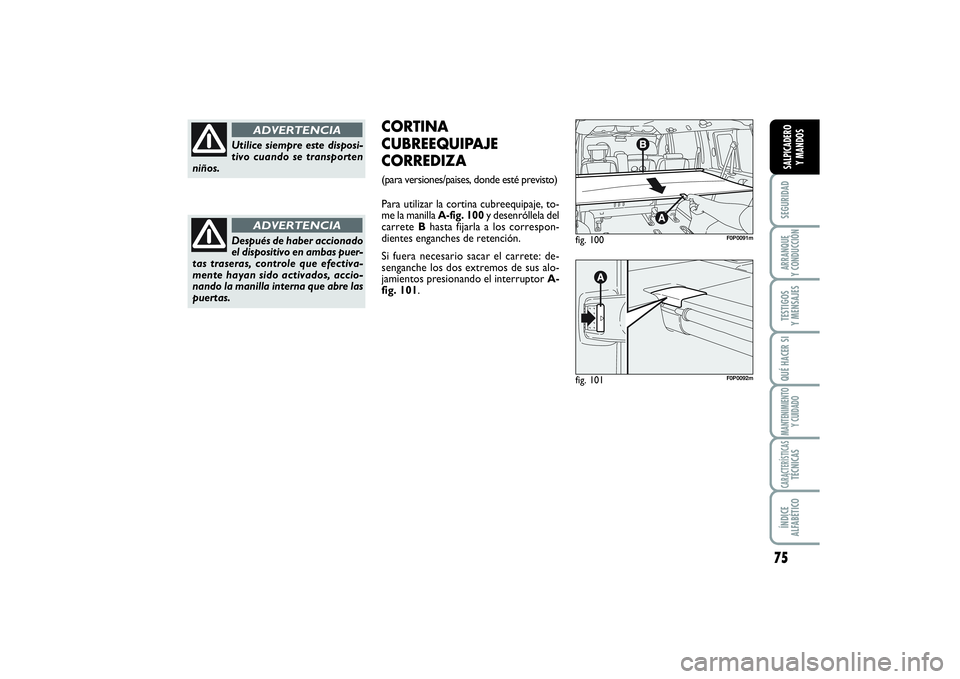

CORTINA
CUBREEQUIPAJE
CORREDIZA (para versiones/paises, donde esté previsto)
Para utilizar la cortina cubreequipaje, to-
me la manilla A-fig. 100y desenróllela del
carrete Bhasta fijarla a los correspon-
dientes enganches de retención.
Si fuera necesario sacar el carrete: de-
senganche los dos extremos de sus alo-
jamientos presionando el interruptor A-
fig. 101. Utilice siempre este disposi-
tivo cuando se transporten
niños.
Después de haber accionado
el dispositivo en ambas puer-
tas traseras, controle que efectiva-
mente hayan sido activados, accio-
nando la manilla interna que abre las
puertas.
ADVERTENCIAADVERTENCIA
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 75

76SEGURIDADARRANQUE
Y CONDUCCIÓNTESTIGOS
Y MENSAJESQUÉ HACER SIMANTENIMIENTO
Y CUIDADOCARACTERÍSTICASTÉCNICASÍNDICE
ALFABÉTICOSALPICADERO
Y MANDOS

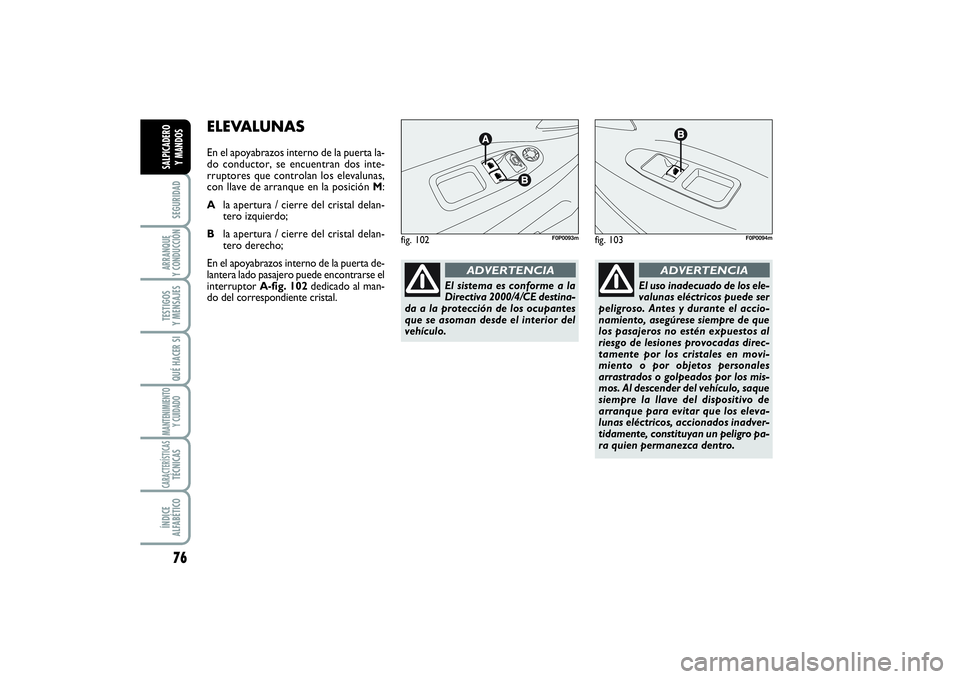

ELEVALUNASEn el apoyabrazos interno de la puerta la-
do conductor, se encuentran dos inte-
rruptores que controlan los elevalunas,
con llave de arranque en la posición M:
Ala apertura / cierre del cristal delan-
tero izquierdo;
Bla apertura / cierre del cristal delan-
tero derecho;
En el apoyabrazos interno de la puerta de-
lantera lado pasajero puede encontrarse el
interruptor A-fig. 102dedicado al man-
do del correspondiente cristal.
fig. 102
F0P0093m
fig. 103
F0P0094m
El uso inadecuado de los ele-
valunas eléctricos puede ser
peligroso. Antes y durante el accio-
namiento, asegúrese siempre de que
los pasajeros no estén expuestos al
riesgo de lesiones provocadas direc-
tamente por los cristales en movi-
miento o por objetos personales
arrastrados o golpeados por los mis-
mos. Al descender del vehículo, saque
siempre la llave del dispositivo de
arranque para evitar que los eleva-
lunas eléctricos, accionados inadver-
tidamente, constituyan un peligro pa-
ra quien permanezca dentro.
ADVERTENCIA
El sistema es conforme a la
Directiva 2000/4/CE destina-
da a la protección de los ocupantes
que se asoman desde el interior del
vehículo.
ADVERTENCIA
020-082 SCUDO LUM E 20/11/13 09.35 Pagina 76
