FIAT STRADA 2011 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2011, Model line: STRADA, Model: FIAT STRADA 2011Pages: 195, velikost PDF: 3.83 MB
Page 11 of 195
9

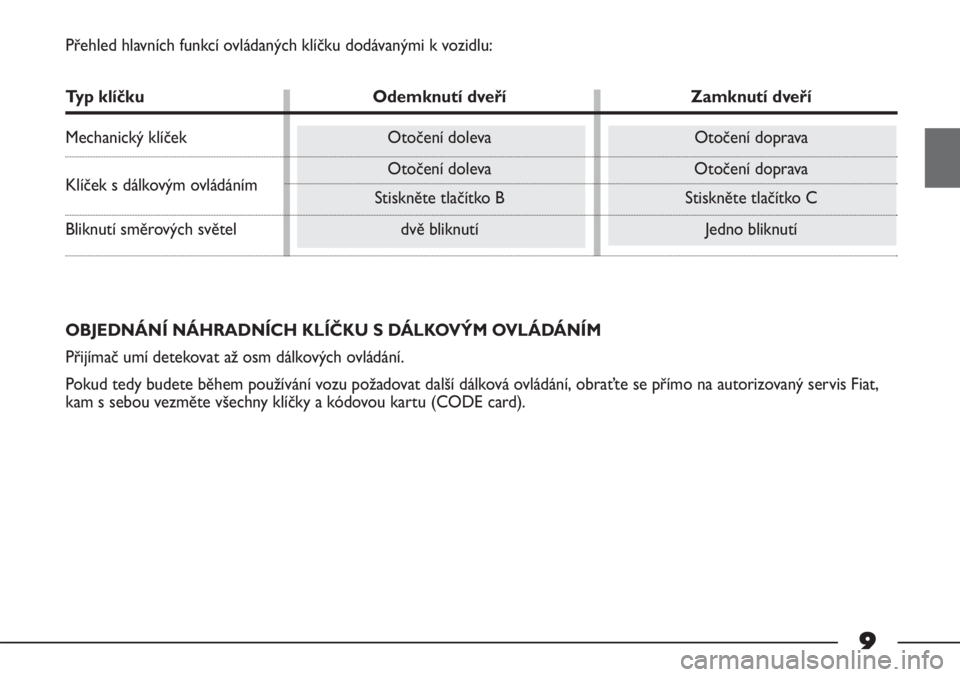

Přehled hlavních funkcí ovládaných klíčku dodávanými k vozidlu:
Typ klíčku Odemknutí dveří Zamknutí dveří
Mechanický klíček Otočení doleva Otočení doprava
Klíček s dálkovým ovládánímOtočení doleva Otočení dopravaStiskněte tlačítko B Stiskněte tlačítko C
Bliknutí směrových světel dvě bliknutí Jedno bliknutí
OBJEDNÁNÍ NÁHRADNÍCH KLÍČKU S DÁLKOVÝM OVLÁDÁNÍM
Přijímač umí detekovat až osm dálkových ovládání.
Pokud tedy budete během používání vozu požadovat další dálková ovládání, obraťte se přímo na autorizovaný servis Fiat,
kam s sebou vezměte všechny klíčky a kódovou kartu (CODE card).
Page 12 of 195
10

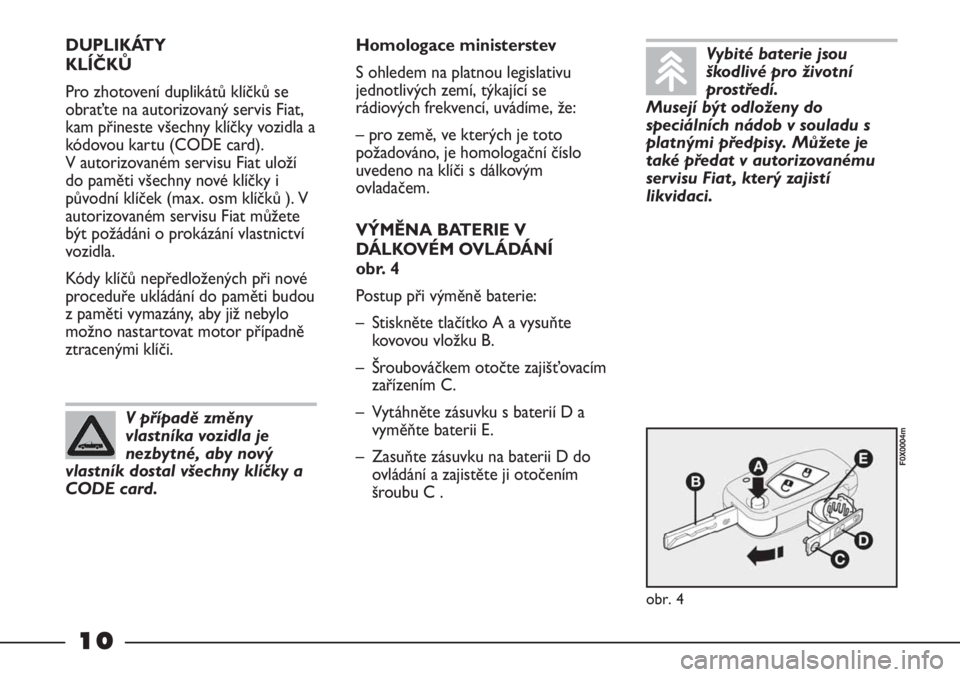

DUPLIKÁTY
KLÍČKŮ
Pro zhotovení duplikátů klíčků se
obraťte na autorizovaný servis Fiat,
kam přineste všechny klíčky vozidla a
kódovou kartu (CODE card).
V autorizovaném servisu Fiat uloží
do paměti všechny nové klíčky i
původní klíček (max. osm klíčků ). V
autorizovaném servisu Fiat můžete
být požádáni o prokázání vlastnictví
vozidla.
Kódy klíčů nepředložených při nové
proceduře ukládání do paměti budou
z paměti vymazány, aby již nebylo
možno nastartovat motor případně
ztracenými klíči.
obr. 4
F0X0004m
V případě změny
vlastníka vozidla je
nezbytné, aby nový
vlastník dostal všechny klíčky a
CODE card.
Homologace ministerstev
S ohledem na platnou legislativu
jednotlivých zemí, týkající se
rádiových frekvencí, uvádíme, že:
– pro země, ve kterých je toto
požadováno, je homologační číslo
uvedeno na klíči s dálkovým
ovladačem.
VÝMĚNA BATERIE V
DÁLKOVÉM OVLÁDÁNÍ
obr. 4
Postup při výměně baterie:
– Stiskněte tlačítko A a vysuňte
kovovou vložku B.
– Šroubováčkem otočte zajišťovacím
zařízením C.
– Vytáhněte zásuvku s baterií D a
vyměňte baterii E.
– Zasuňte zásuvku na baterii D do
ovládání a zajistěte ji otočením
šroubu C .Vybité baterie jsou
škodlivé pro životní
prostředí.
Musejí být odloženy do
speciálních nádob v souladu s
platnými předpisy. Můžete je
také předat v autorizovanému
servisu Fiat , který zajistí
likvidaci.
Page 13 of 195
11

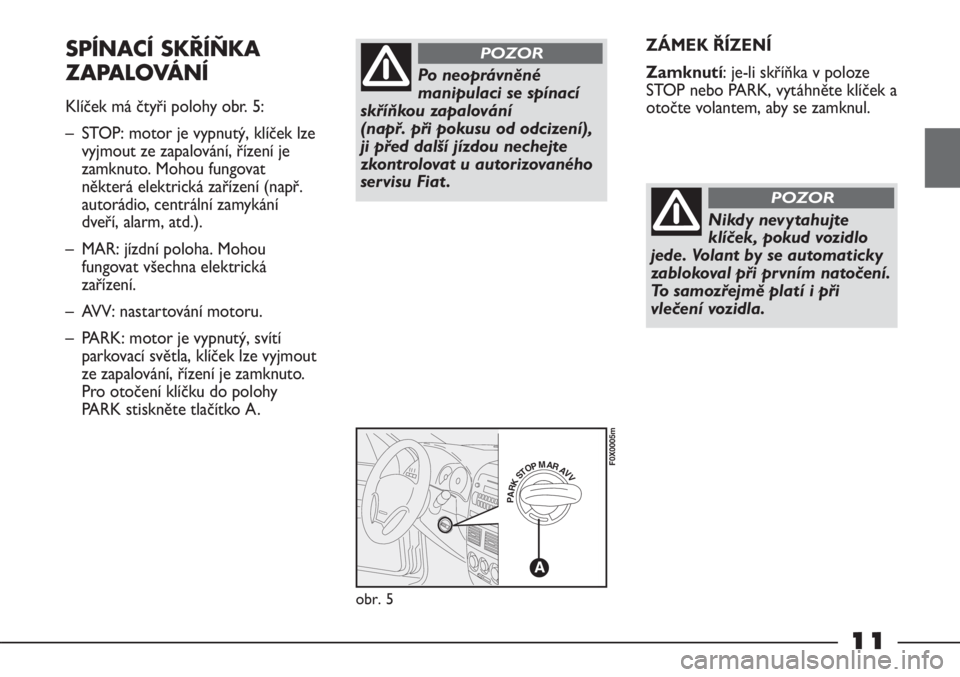

ZÁMEK ŘÍZENÍ
Zamknutí: je-li skříňka v poloze
STOP nebo PARK, vytáhněte klíček a
otočte volantem, aby se zamknul.SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má čtyři polohy obr. 5:
– STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je
zamknuto. Mohou fungovat
některá elektrická zařízení (např.
autorádio, centrální zamykání
dveří, alarm, atd.).
– MAR: jízdní poloha. Mohou
fungovat všechna elektrická
zařízení.
– AVV: nastartování motoru.
– PARK: motor je vypnutý, svítí
parkovací světla, klíček lze vyjmout
ze zapalování, řízení je zamknuto.
Pro otočení klíčku do polohy
PARK stiskněte tlačítko A.
PARKSTOPMARAVV
A
obr. 5
F0X0005m
Po neoprávněné
manipulaci se spínací
skříňkou zapalování
(např. při pokusu od odcizení),
ji před další jízdou nechejte
zkontrolovat u autorizovaného
servisu Fiat .
POZOR
Nikdy nevytahujte
klíček, pokud vozidlo
jede. Volant by se automaticky
zablokoval při prvním natočení.
To samozřejmě platí i při
vlečení vozidla.
POZOR
Page 14 of 195
12

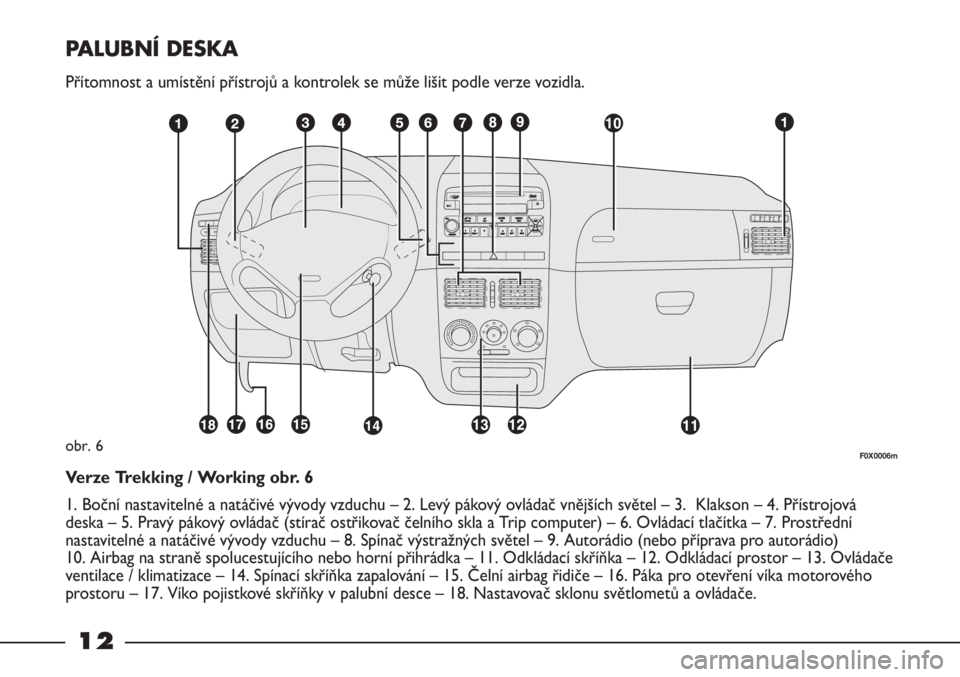

PALUBNÍ DESKA
Přítomnost a umístění přístrojů a kontrolek se může lišit podle verze vozidla.
obr. 6
Verze Trekking / Working obr. 6
1. Boční nastavitelné a natáčivé vývody vzduchu – 2. Levý pákový ovládač vnějších světel – 3. Klakson – 4. Přístrojová
deska – 5. Pravý pákový ovládač (stírač ostřikovač čelního skla a Trip computer) – 6. Ovládací tlačítka – 7. Prostřední
nastavitelné a natáčivé vývody vzduchu – 8. Spínač výstražných světel – 9. Autorádio (nebo příprava pro autorádio)
10. Airbag na straně spolucestujícího nebo horní přihrádka – 11. Odkládací skříňka – 12. Odkládací prostor – 13. Ovládače
ventilace / klimatizace – 14. Spínací skříňka zapalování – 15. Čelní airbag řidiče – 16. Páka pro otevření víka motorového
prostoru – 17. Víko pojistkové skříňky v palubní desce – 18. Nastavovač sklonu světlometů a ovládače.
F0X0006m
Page 15 of 195
13

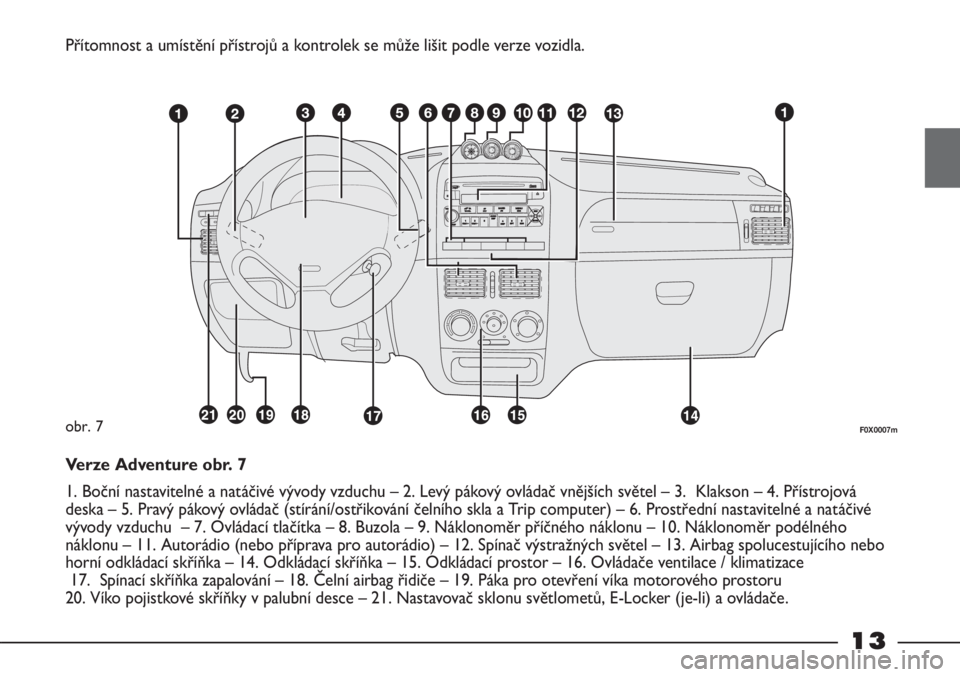

Přítomnost a umístění přístrojů a kontrolek se může lišit podle verze vozidla.
F0X0007mobr. 7
Verze Adventure obr. 7
1. Boční nastavitelné a natáčivé vývody vzduchu – 2. Levý pákový ovládač vnějších světel – 3. Klakson – 4. Přístrojová
deska – 5. Pravý pákový ovládač (stírání/ostřikování čelního skla a Trip computer) – 6. Prostřední nastavitelné a natáčivé
vývody vzduchu – 7. Ovládací tlačítka – 8. Buzola – 9. Náklonoměr příčného náklonu – 10. Náklonoměr podélného
náklonu – 11. Autorádio (nebo příprava pro autorádio) – 12. Spínač výstražných světel – 13. Airbag spolucestujícího nebo
horní odkládací skříňka – 14. Odkládací skříňka – 15. Odkládací prostor – 16. Ovládače ventilace / klimatizace
17. Spínací skříňka zapalování – 18. Čelní airbag řidiče – 19. Páka pro otevření víka motorového prostoru
20. Víko pojistkové skříňky v palubní desce – 21. Nastavovač sklonu světlometů, E-Locker (je-li) a ovládače.
Page 16 of 195
14

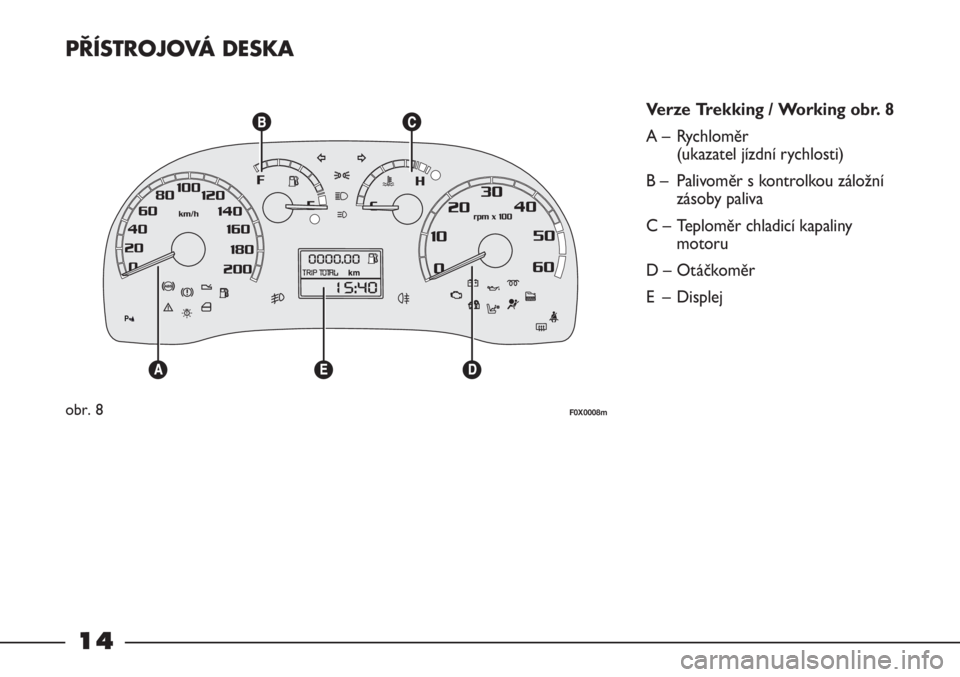

PŘÍSTROJOVÁ DESKA
Verze Trekking / Working obr. 8
A – Rychloměr
(ukazatel jízdní rychlosti)
B – Palivoměr s kontrolkou záložní
zásoby paliva
C – Teploměr chladicí kapaliny
motoru
D – Otáčkoměr
E – Displej
obr. 8F0X0008m
Page 17 of 195
15
obr. 9F0X0009m

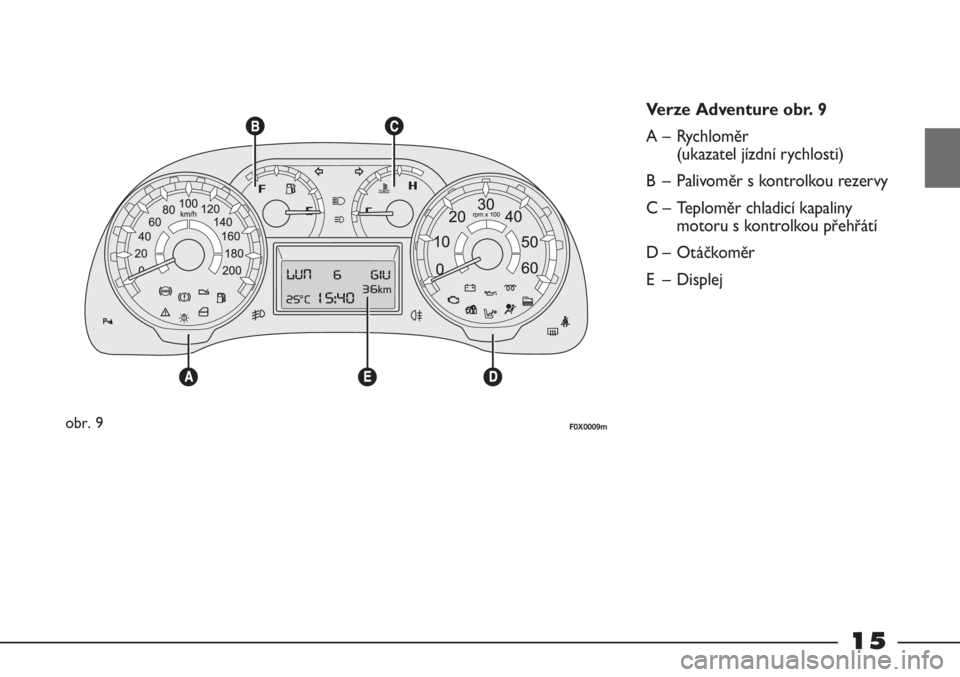

Verze Adventure obr. 9
A – Rychloměr
(ukazatel jízdní rychlosti)
B – Palivoměr s kontrolkou rezervy
C – Teploměr chladicí kapaliny
motoru s kontrolkou přehřátí
D – Otáčkoměr
E – Displej
Page 18 of 195
16

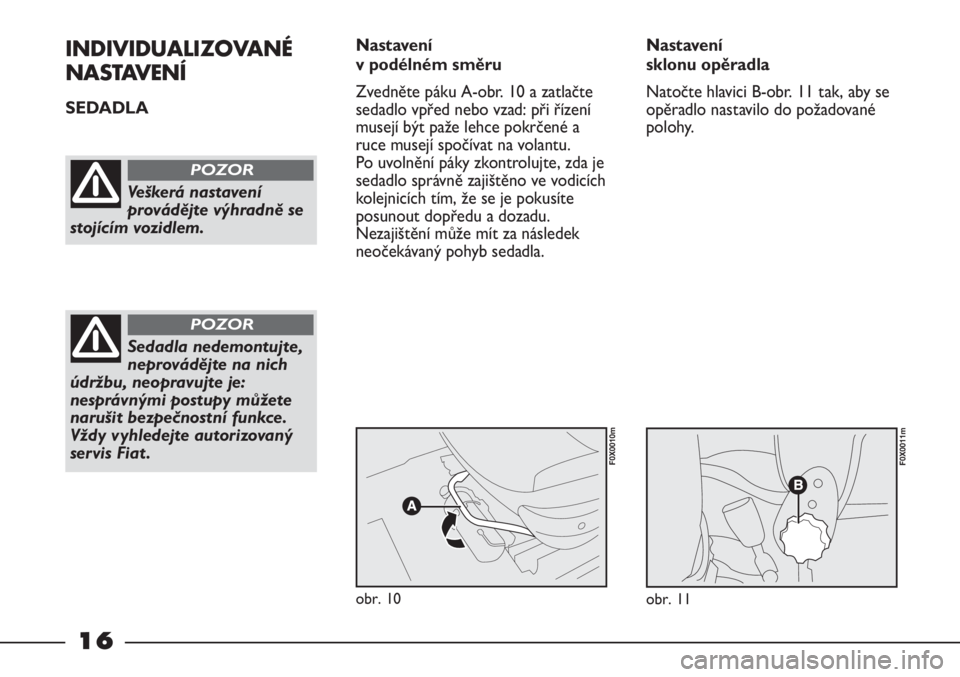

INDIVIDUALIZOVANÉ
NASTAVENÍ
SEDADLA Nastavení
v podélném směru
Zvedněte páku A-obr. 10 a zatlačte
sedadlo vpřed nebo vzad: při řízení
musejí být paže lehce pokrčené a
ruce musejí spočívat na volantu.
Po uvolnění páky zkontrolujte, zda je
sedadlo správně zajištěno ve vodicích
kolejnicích tím, že se je pokusíte
posunout dopředu a dozadu.
Nezajištění může mít za následek
neočekávaný pohyb sedadla.
Veškerá nastavení
provádějte výhradně se
stojícím vozidlem.
POZOR
Sedadla nedemontujte,
neprovádějte na nich
údržbu, neopravujte je:
nesprávnými postupy můžete
narušit bezpečnostní funkce.
Vždy vyhledejte autorizovaný
servis Fiat .
POZOR
obr. 10
F0X0010m
obr. 11
F0X0011m
Nastavení
sklonu opěradla
Natočte hlavici B-obr. 11 tak, aby se
opěradlo nastavilo do požadované
polohy.
Page 19 of 195
17

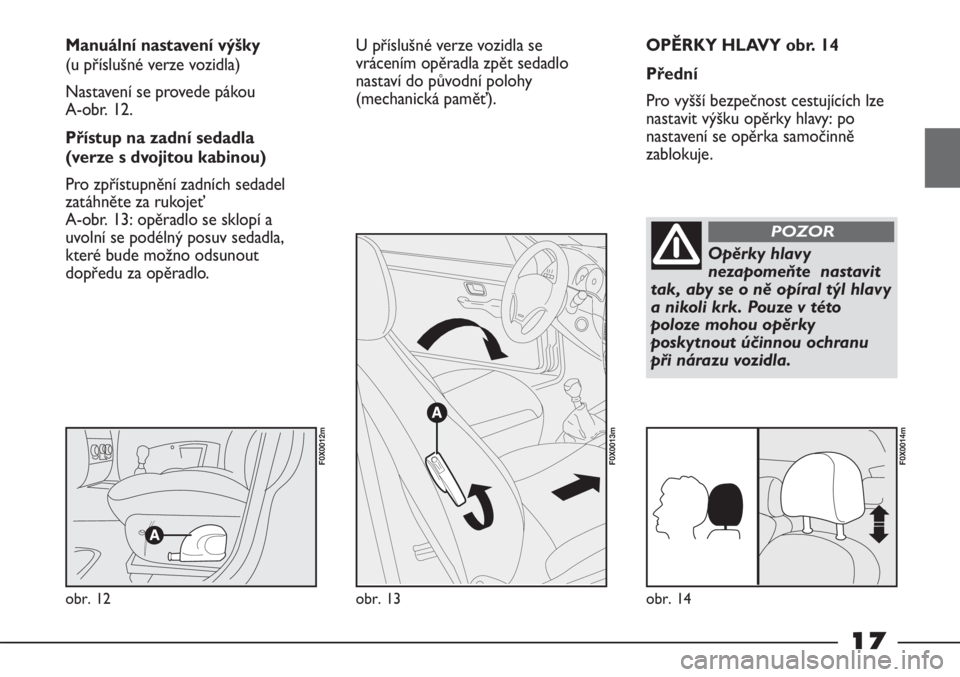

OPĚRKY HLAVY obr. 14
Přední
Pro vyšší bezpečnost cestujících lze
nastavit výšku opěrky hlavy: po
nastavení se opěrka samočinně
zablokuje. Manuální nastavení výšky
(u příslušné verze vozidla)
Nastavení se provede pákou
A-obr. 12.
Přístup na zadní sedadla
(verze s dvojitou kabinou)
Pro zpřístupnění zadních sedadel
zatáhněte za rukojeť
A-obr. 13: opěradlo se sklopí a
uvolní se podélný posuv sedadla,
které bude možno odsunout
dopředu za opěradlo.
obr. 12
F0X0012m
obr. 13
F0X0013m
obr. 14
F0X0014m
U příslušné verze vozidla se
vrácením opěradla zpět sedadlo
nastaví do původní polohy
(mechanická paměť).
Opěrky hlavy
nezapomeňte nastavit
tak, aby se o ně opíral týl hlavy
a nikoli krk. Pouze v této
poloze mohou opěrky
poskytnout účinnou ochranu
při nárazu vozidla.
POZOR
Page 20 of 195
18

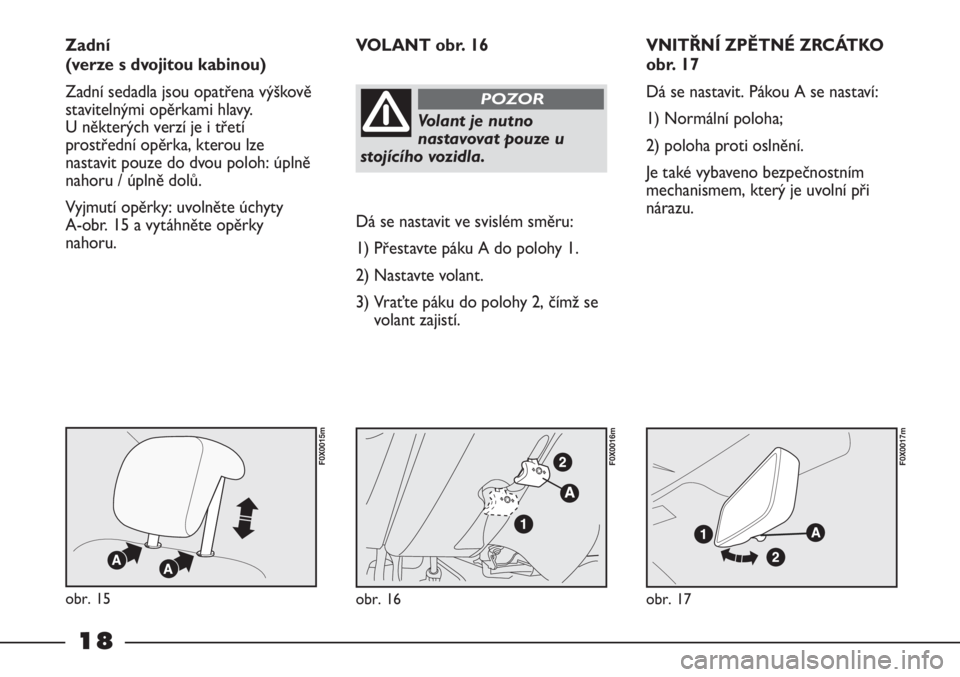

VNITŘNÍ ZPĚTNÉ ZRCÁTKO
obr. 17
Dá se nastavit. Pákou A se nastaví:
1) Normální poloha;
2) poloha proti oslnění.
Je také vybaveno bezpečnostním
mechanismem, který je uvolní při
nárazu.
Dá se nastavit ve svislém směru:
1) Přestavte páku A do polohy 1.
2) Nastavte volant.
3) Vraťte páku do polohy 2, čímž se
volant zajistí. VOLANT obr. 16
obr. 17
F0X0017m
obr. 16
F0X0016m
obr. 15
F0X0015m
Zadní
(verze s dvojitou kabinou)
Zadní sedadla jsou opatřena výškově
stavitelnými opěrkami hlavy.
U některých verzí je i třetí
prostřední opěrka, kterou lze
nastavit pouze do dvou poloh: úplně
nahoru / úplně dolů.
Vyjmutí opěrky: uvolněte úchyty
A-obr. 15 a vytáhněte opěrky
nahoru.
Volant je nutno
nastavovat pouze u
stojícího vozidla.
POZOR
